149

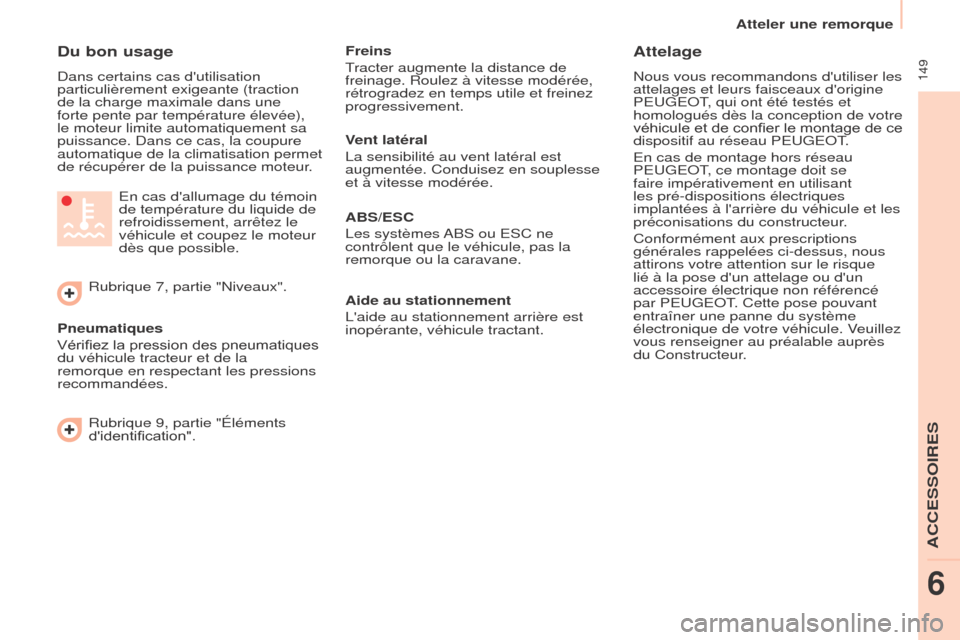

Du bon usage
Dans certains cas d'utilisation
particulièrement exigeante (traction
de la charge maximale dans une
forte pente par température élevée),
le moteur limite automatiquement sa
puissance. Dans ce cas, la coupure
automatique de la climatisation permet
de récupérer de la puissance moteur.
Pneumatiques
Vérifiez la pression des pneumatiques
du véhicule tracteur et de la
remorque en respectant les pressions
recommandées.Rubrique 7, partie "Niveaux".
En cas d'allumage du témoin
de température du liquide de
refroidissement, arrêtez le
véhicule et coupez le moteur
dès que possible. Freins
Tracter augmente la distance de
freinage. Roulez à vitesse modérée,
rétrogradez en temps utile et freinez
progressivement.
Attelage
Nous vous recommandons d'utiliser les
attelages et leurs faisceaux d'origine
PEUGEOT, qui ont été testés et
homologués dès la conception de votre
véhicule et de confier le montage de ce
dispositif au réseau PEUGEOT.
En cas de montage hors réseau
PEUGEOT, ce montage doit se
faire impérativement en utilisant
les pré-dispositions électriques
implantées à l'arrière du véhicule et les
préconisations du constructeur.
Conformément aux prescriptions
générales rappelées ci-dessus, nous
attirons votre attention sur le risque
lié à la pose d'un attelage ou d'un
accessoire électrique non référencé
par PEUGEOT. Cette pose pouvant
entraîner une panne du système
électronique de votre véhicule. Veuillez
vous renseigner au préalable auprès
du Constructeur.
Vent latéral
La sensibilité au vent latéral est
augmentée. Conduisez en souplesse
et à vitesse modérée.
ABS/ESC
Les systèmes ABS ou ESC ne
contrôlent que le véhicule, pas la
remorque ou la caravane.
Aide au stationnement
L'aide au stationnement arrière est
inopérante, véhicule tractant.
Rubrique 9, partie "Éléments
d'identification".
Atteler une remorque
ACCESSOIRES
6

150
ATTELAGE COL DE C y GNE
AMOVIBLE
à

CLÉ , SANS OUTIL
Présentation
Cet attelage col de cygne, livré
installé, peut être démonté et remonté
facilement. Ces opérations ne
nécessitent aucun outil.
Recommandations au montage et
avant toute utilisation
Contrôlez que le col de cygne est
correctement verrouillé en vérifiant les
points suivants :
-

le repère vert de la molette est
apparent,
-


la serrure de sécurité de la molette
est dirigée vers l'arrière,
-


la serrure de sécurité est fermée
et la clé retirée ; la molette ne peut
plus être actionnée,
-


le col de cygne ne doit absolument
plus bouger dans son support.
Lors de l'arrimage de l'attelage,
n'oubliez pas de brancher le cordon du
faisceau électrique.
Montage
Atteler une remorque

151
Pendant l'utilisation
Ne déverrouillez jamais le
dispositif tant que l'attelage ou le porte-
charge est installé sur le col de cygne.
Après utilisation
Lors de trajets effectués sans
attelage ou porte-charge, le col de
cygne doit être déposé et l'obturateur
inseré dans le support. Cette mesure
s'applique tout particulièrement dans
le cas où le col de cygne risquerait
d'entraver la bonne visibilité de la
plaque minéralogique ou du dispositif
d'éclairage.Démontage
Entretien
Le fonctionnement correct n'est
possible que si le col de cygne et son
support restent propres.
Avant de nettoyer le véhicule avec un
jet à haute pression, le col de cygne
doit être déposé et l'obturateur inseré
dans le support.
Atteler une remorque
ACCESSOIRES
6

152

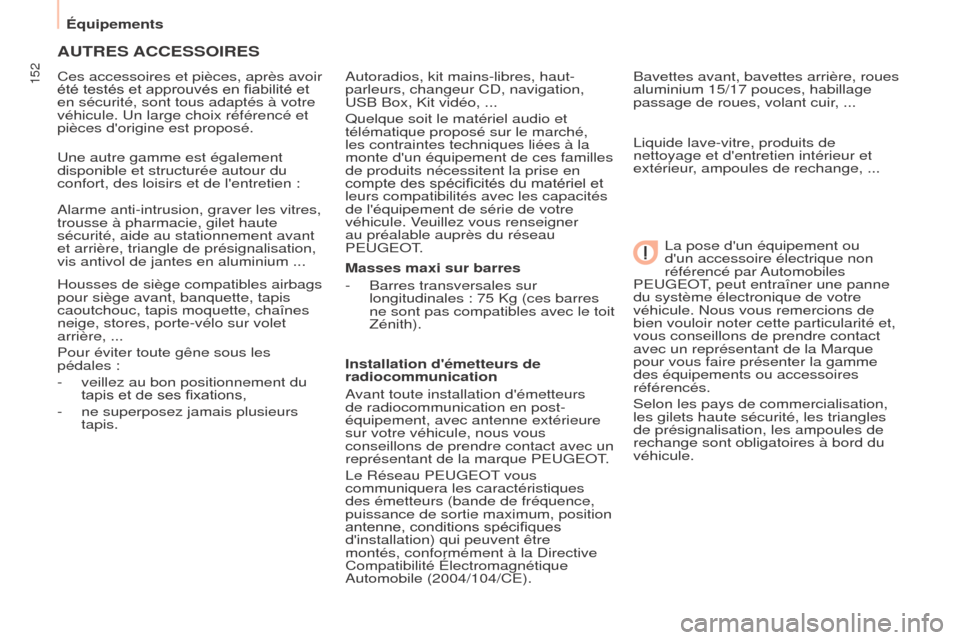

AUTRES ACCESSOIRES
Ces accessoires et pièces, après avoir
été testés et approuvés en fiabilité et
en sécurité, sont tous adaptés à votre
véhicule. Un large choix référencé et
pièces d'origine est proposé.
Une autre gamme est également
disponible et structurée autour du
confort, des loisirs et de l'entretien :
Alarme anti-intrusion, graver les vitres,
trousse à pharmacie, gilet haute
sécurité, aide au stationnement avant
et arrière, triangle de présignalisation,
vis antivol de jantes en aluminium ...
Housses de siège compatibles airbags
pour siège avant, banquette, tapis
caoutchouc, tapis moquette, chaînes
neige, stores, porte-vélo sur volet
arrière, ...
Pour éviter toute gêne sous les
pédales :
-
veille
z au bon positionnement du
tapis et de ses fixations,
-

ne superposez jamais plusieurs
tapis. Autoradios, kit mains-libres, haut-
parleurs, changeur CD, navigation,
USB Box, Kit vidéo, ...
Quelque soit le matériel audio et
télématique proposé sur le marché,
les contraintes techniques liées à la
monte d'un équipement de ces famille

s
de produits nécessitent la prise en
compte des spécificités du matériel et
leurs compatibilités avec les capacités
de l'équipement de série de votre
véhicule. Veuillez vous renseigner
au préalable auprès du réseau
PEUGEOT.
Masses maxi sur barres
-

Barres transversales sur
longitudinales : 75 Kg (ces barres
ne sont pas compatibles avec le toit
Zénith).
Installation d'émetteurs de
radiocommunication
A

vant toute installation d'émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, nous vous
conseillons de prendre contact avec un
représentant de la marque PEUGEOT.
Le Réseau PEUGEOT vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE). Bavettes avant, bavettes arrière, roues
aluminium 15/17 pouces, habillage
passage de roues, volant cuir, ...
Liquide lave-vitre, produits de
nettoyage et d'entretien intérieur et
extérieur, ampoules de rechange, ...
La pose d'un équipement ou
d'un accessoire électrique non
référencé par Automobiles
PEUGEOT, peut entraîner une panne
du système électronique de votre
véhicule. Nous vous remercions de
bien vouloir noter cette particularité et,
vous conseillons de prendre contact
avec un représentant de la Marque
pour vous faire présenter la gamme
des équipements ou accessoires
référencés.
Selon les pays de commercialisation,
les gilets haute sécurité, les triangles
de présignalisation, les ampoules de
rechange sont obligatoires à bord du
véhicule.
Équipements

153PEUGEOT & TOTAL
UN PARTENARIAT AU SERVICE
DE LA PERFORMANCE !
En 2015, Peugeot signe son retour en Rally-Raid,
l'une des disciplines automobiles les plus difficiles au
monde. Pour obtenir les meilleures performances lors
de ces épreuves, les équipes de Peugeot Sport ont
choisi TOTAL QUARTZ pour la Peugeot 2008 DKR, un
lubrifiant de haute technologie qui protège le moteur
dans les conditions les plus extrêmes.
TOTAL QUARTZ protège votre moteur contre les
effets du temps.
TOTAL QUARTZ Ineo First est un lubrifiant très haute
performance issu du travail conjoint des équipes
R&D Peugeot et Total. Spécialement formulé pour les
motorisations des véhicules Peugeot, sa technologie
innovante permet de réduire significativement les
émissions de CO
2 et de protéger efficacement votre
moteur contre l'encrassement.
RECOMMANDE
VÉRIFICATIONS
7
Entretien avec TOTAL

154
OUVERTURE DU CAPOT
Béquille de capot
Fixez la béquille dans son logement,
identifié par un sticker sur le côté tôlé
gauche du véhicule, pour maintenir le
capot ouvert.
Avant de fermer le capot, replacez la
béquille dans son agrafe sans trop
forcer.
à l'extérieur
Soulevez légèrement le capot en
passant la main à plat, paume vers le
bas afin de vous faciliter l'accès à la
palette.
De cette main, poussez la palette vers
la gauche. Levez le capot.
à l'intérieur
Tirez vers vous la commande placée
sous la planche de bord. Le capot
moteur est déverrouillé.
Pour fermer
Abaissez le capot et lâchez-le en fin
de course. Vérifiez le verrouillage du
capot.
Evitez de manoeuvrer le capot par vent
violent.
Ouverture du capot

155
MOTEUR ESSENCE
1. Réservoir du liquide lave-vitre
avant.
2.

Boîte à fusibles.
3.


Réservoir du liquide de
refroidissement moteur

. Connexions batterie :
+

Point métalliq
ue positif.
-

Point métalliq
ue négatif (masse).
Soyez vigilant pour toute intervention sous le capot moteur.
4. Réservoir du liquide de freins et
d'embrayage.
5.

Filtre à air
.
6.

Jauge à huile manuelle.7.

Remplissage de l'huile moteur .
8.
Réservoir du liquide de direction
assistée.
VÉRIFICATIONS
7
Sous capot

156
MOTEUR DIESEL
4. Réservoir du liquide de freins et
d'embrayage.
5.

Filtre à air
.
6.

Jauge à huile manuelle.
7.


Remplissage de l'huile moteur
.8.
Réservoir du liquide de direction
assistée.
9.

Pompe de réamorçage
(sauf moteur BlueHDi).
1.

Réservoir du liquide lave-vitre
avant.
2.

Boîte à fusibles.
3.


Réservoir du liquide de
refroidissement moteur

. Connexions batterie :
+

Point métalliq
ue positif.
-

Point métalliq
ue négatif (masse).
Soyez vigilant pour toute intervention sous le capot moteur.
Sous capot

157
NIVEAUxV idange
A effectuer impérativement aux
intervalles prévus conformément
au plan d'entretien du constructeur.
Consultez les prescriptions dans le
réseau PEUGEOT.
Avant remplissage, sortez la jauge
manuelle.
Contrôlez le niveau après le
remplissage (ne jamais dépasser le
maxi).
Revissez le bouchon du carter avant
de refermer le capot.
Niveau du liquide de freins
Le remplacement est à effectuer
impérativement aux intervalles prévus,
conformément au plan d'entretien du
constructeur.
Utilisez les fluides recommandés par
le constructeur, répondant aux Normes
DOT4.
Le niveau doit se situer entre les
repères MINI et MAXI situés sur le
réservoir.
La nécessité de rajouter fréquemment
du liquide indique une défaillance à
faire contrôler au plus tôt par le réseau
PEUGEOT ou par un atelier qualifié.
Témoins
Si vous devez démonter /
remonter le cache style moteur,
manipulez-le avec précaution
pour ne pas détériorer les clips de
fixation.
Niveau d'huile
Il est recommandé d'effectuer ce
contrôle tous les 5 000 km et de faire
des appoints entre deux vidanges, si
nécessaire.
Le contrôle se fait véhicule horizontal,
moteur froid, à l'aide de la jauge
manuelle.
Jauge manuelle
Choix du grade de viscosité
Dans tous les cas, l'huile choisie devra
répondre aux exigences conformément
au plan d'entretien du constructeur.
Ces opérations sont de l'entretien
usuel du bon état de marche de
votre véhicule. Consultez les
prescriptions dans le réseau PEUGEOT
ou dans le carnet d’entretien et de
garanties joint à la pochette contenant
les documents de bord.
La vérification par les témoins du
combiné est traitée en rubrique 3,
partie "Poste de conduite".
2 repères de niveau sur
la jauge :
A = maxi.
Si vous dépassez ce
repère, consultez le
réseau PEUGEOT ou un
atelier qualifié.
B = mini.
Ne jamais être en
dessous de ce repère.
Pour préserver la fiabilité
des moteurs et les
dispositifs d'antipollution,
l'utilisation d'additifs
dans l'huile moteur est à
proscrire.
VÉRIFICATIONS
7

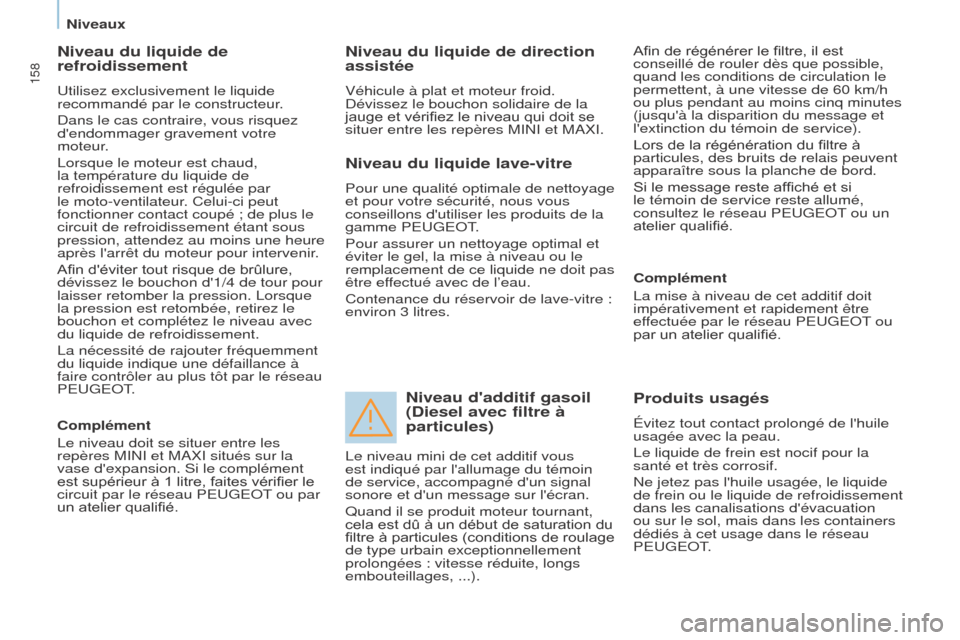

Niveaux

158
Niveau du liquide de
refroidissement
Utilisez exclusivement le liquide
recommandé par le constructeur.
Dans le cas contraire, vous risquez
d'endommager gravement votre
moteur.
Lorsque le moteur est chaud,
la température du liquide de
refroidissement est régulée par
le moto-ventilateur. Celui-ci peut
fonctionner contact coupé ; de plus le
circuit de refroidissement étant sous
pression, attendez au moins une heure
après l'arrêt du moteur pour intervenir.
Afin d'éviter tout risque de brûlure,
dévissez le bouchon d'1/4 de tour pour
laisser retomber la pression. Lorsque
la pression est retombée, retirez le
bouchon et complétez le niveau avec
du liquide de refroidissement.
La nécessité de rajouter fréquemment
du liquide indique une défaillance à
faire contrôler au plus tôt par le réseau
PEUGEOT.
Niveau du liquide de direction
assistée
Véhicule à plat et moteur froid.
Dévissez le bouchon solidaire de la
jauge et vérifiez le niveau qui doit se
situer entre les repères MINI et MAXI.Afin de régénérer le filtre, il est
conseillé de rouler dès que possible,
quand les conditions de circulation le
permettent, à une vitesse de 60 km/h
ou plus pendant au moins cinq minutes
(jusqu'à la disparition du message et
l'extinction du témoin de service).
Lors de la régénération du filtre à
particules, des bruits de relais peuvent
apparaître sous la planche de bord.
Si le message reste affiché et si
le témoin de service reste allumé,
consultez le réseau PEUGEOT ou un
atelier qualifié.
Complément
Le niveau doit se situer entre les
repères MINI et MAXI situés sur la
vase d'expansion. Si le complément
est supérieur à 1 litre, faites vérifier le
circuit par le réseau PEUGEOT ou par
un atelier qualifié.
Niveau du liquide lave-vitre
Pour une qualité optimale de nettoyage
et pour votre sécurité, nous vous
conseillons d'utiliser les produits de la
gamme PEUGEOT.
Pour assurer un nettoyage optimal et
éviter le gel, la mise à niveau ou le
remplacement de ce liquide ne doit pas
être effectué avec de l’eau.
Contenance du réservoir de lave-vitre :
environ 3 litres.
Niveau d'additif gasoil
(Diesel avec filtre à
particules)
Complément
La mise à niveau de cet additif doit
impérativement et rapidement être
effectuée par le réseau PEUGEOT ou
par un atelier qualifié.
Produits usagés
Évitez tout contact prolongé de l'huile
usagée avec la peau.
Le liquide de frein est nocif pour la
santé et très corrosif.
Ne jetez pas l'huile usagée, le liquide
de frein ou le liquide de refroidissement
dans les canalisations d'évacuation
ou sur le sol, mais dans les containers
dédiés à cet usage dans le réseau
PEUGEOT.
Le niveau mini de cet additif vous
est indiqué par l'allumage du témoin
de service, accompagné d'un signal
sonore et d'un message sur l'écran.
Quand il se produit moteur tournant,
cela est dû à un début de saturation du
filtre à particules (conditions de roulage
de type urbain exceptionnellement
prolongées : vitesse réduite, longs
embouteillages, ...).
Niveaux
