Peugeot Partner Tepee 2017 Manuel du propriétaire (in French)

79
BANQUETTE ARRIèRE
Chaque partie 1/3 - 2/3 est rabattable
en position portefeuille, puis déposable
individuellement.
Appuie-tête
La banquette arrière 1/3 - 2/3 est
équipée d'appuie-tête virgules.Position haute : soulevez et remontez-
le.
Position basse : appuyez dessus pour
le redescendre.
Pour le retirer, après l'avoir remonté,
appuyez sur la languette et soulevez
l'appuie-tête.
Pour le réinstaller, engagez les tiges
de l'appuie-tête dans les orifices en
restant bien dans l'axe du dossier.
ERGONOMIE et CONFORT
4
Sièges

80

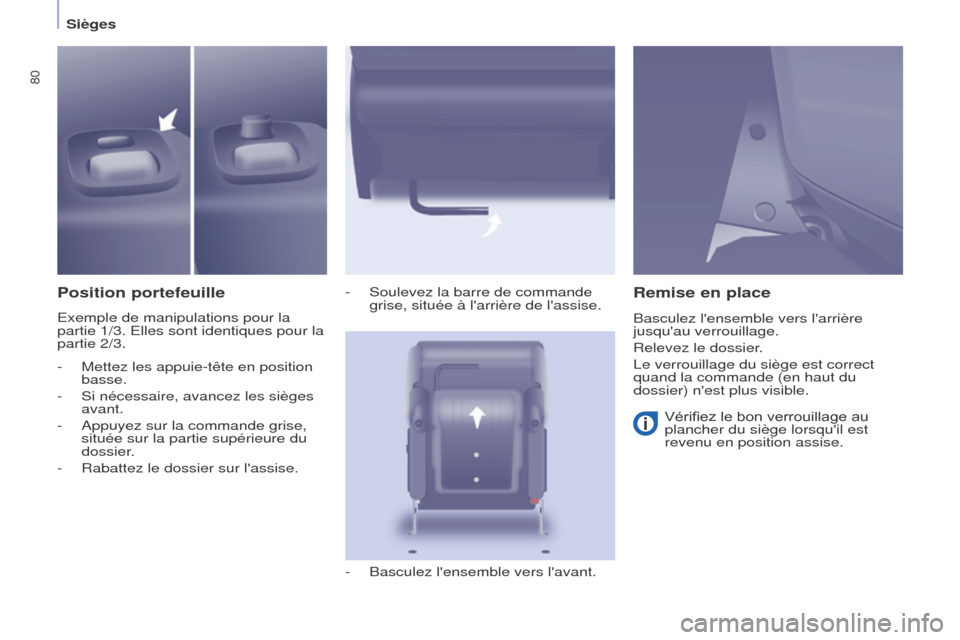

Position portefeuille
Exemple de manipulations pour la
partie 1/3. Elles sont identiques pour la
partie 2/3.-

Soulevez la barre de commande
grise, située à l'arrière de l'assise.
-

Basculez l'ensemble vers l'avant.
Remise en place
Vérifiez le bon verrouillage au
plancher du siège lorsqu'il est
revenu en position assise.
-

Mettez les appuie-tête en position
basse.
-


Si nécessaire, avancez les sièges
avant.
-

Appuyez sur la commande grise,
située sur la partie supérieure du
dossier
.
-

Rabattez le dossier sur l'assise. Basculez l'ensemble vers l'arrière
jusqu'au verrouilla

ge.
Relevez le dossier.
Le verrouillage du siège est correct
quand la commande (en haut du
dossier) n'est plus visible.
Sièges

81

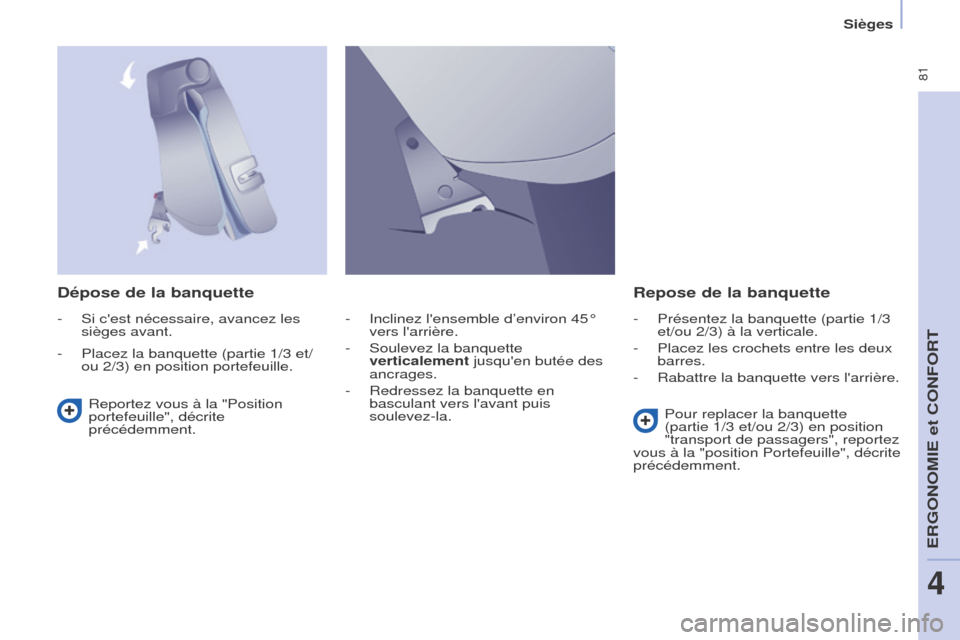

Dépose de la banquetteRepose de la banquette
Reportez vous à la "Position
portefeuille", décrite
précédemment. Pour replacer la banquette
(partie 1/3 et/ou 2/3) en position
"transport de passagers", reportez
vous à la "position Portefeuille", décrite
précédemment.
-

Inclinez l'ensemble d’environ 45°
vers l'arrière.
-

Soulevez la banquette
verticalement

jusqu'en butée des
ancrages.
- Redressez la banquette en
basculant vers l'avant puis
soulevez-la.
-

Si c'est nécessaire, avancez les
sièges avant.
-


Placez la banquette (partie 1/3 et/
ou 2/3) en position portefeuille

. -
Présentez la banquette (partie 1/3
et/ou 2/3) à la verticale.
-

Placez les crochets entre les deux
barres.
-

Rabattre la banquette vers l'arrière.
ERGONOMIE et CONFORT
4
Sièges

82
SIèGES ARRIè RE (5 PLACES ) Appuie-tête
Chaque siège est déposable
individuellement.
Lors de chaque remise en place d'un
siège en position assise ou après
l'avoir retiré puis reposé, vérifiez son
bon verrouillage au plancher.
Les trois sièges arrière indépendants
sont équipés d'appuie-tête virgules.
Le dossier du siège central, rabattu sur
l'assise, dispose d'une coque qui fait
office de tablette avec porte-gobelet. Position haute : soulevez et remontez-
le.
Position basse : appuyez dessus pour
le redescendre.
Pour le retirer, après l'avoir remonté,
appuyez sur la languette et soulevez
l'appuie-tête.
Pour le réinstaller, engagez les tiges
de l'appuie-tête dans les orifices en
restant bien dans l'axe du dossier.
Sièges

83

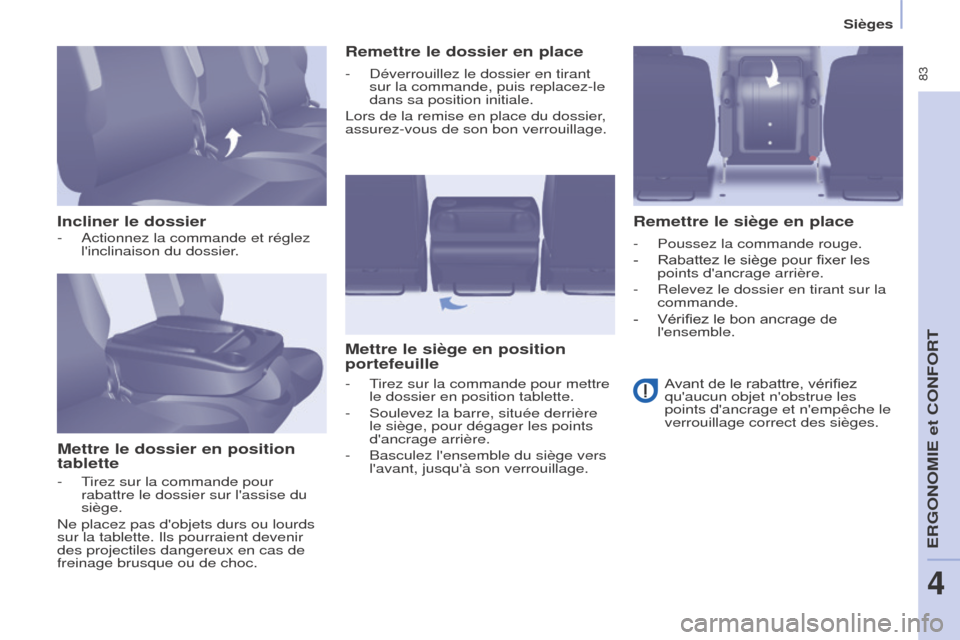

Incliner le dossierMettre le dossier en position
tablette Remettre le dossier en place
Mettre le siège en position
portefeuille Remettre le siège en place
- Actionnez la commande et réglez
l'inclinaison du dossier
.
-

T
irez sur la commande pour
rabattre le dossier sur l'assise du
siège.
Ne placez pas d'objets durs ou lourds
sur la tablette. Ils pourraient devenir
des projectiles dangereux en cas de
freinage brusque ou de choc. -

Déverrouille
z le dossier en tirant
sur la commande, puis replacez-le
dans sa position initiale.
Lors de la remise en place du dossier,
assurez-vous de son bon verrouillage.
-

T
irez sur la commande pour mettre
le dossier en position tablette.
-

Soulevez la barre, située derrière
le siège, pour dégager les points
d'ancrage arrière.
-


Basculez l'ensemble du siège vers
l'avant, jusqu'à son verrouilla

ge.-
Poussez la commande rouge.
-

Rabattez le siège pour fixer les
points d'ancrage arrière.
-


Relevez le dossier en tirant sur la
commande.
-


Vérifiez le bon ancrage de
l'ensemble.A

vant de le rabattre, vérifiez
qu'aucun objet n'obstrue les
points d'ancrage et n'empêche le
verrouillage correct des sièges.
ERGONOMIE et CONFORT
4
Sièges

84

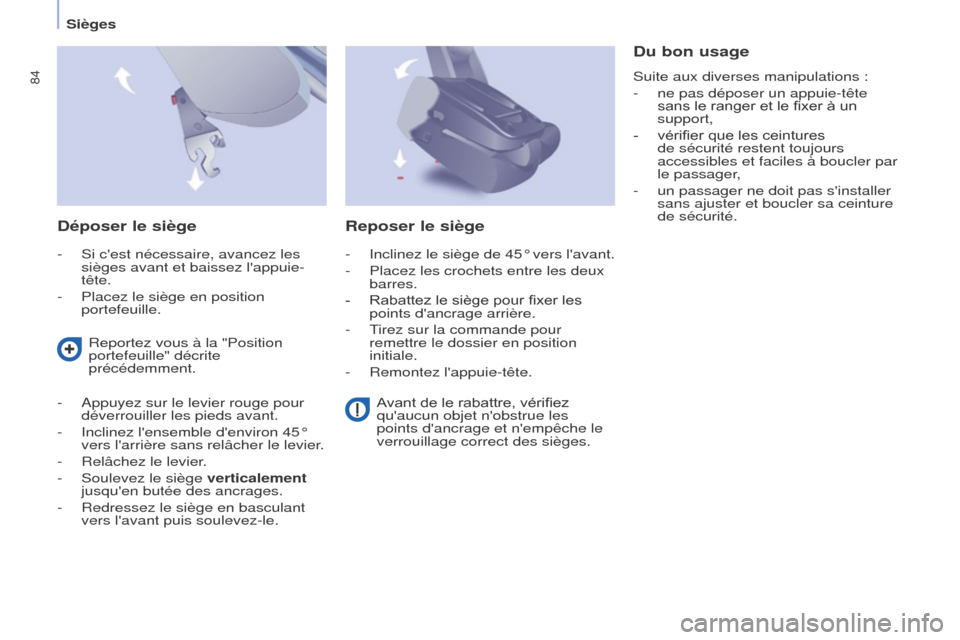

Déposer le siège
- Si c'est nécessaire, avancez les
sièges avant et baissez l'appuie-
tête.
-

Placez le siège en position
portefeuille

.
Du bon usage
Suite aux diverses manipulations :
-
ne pas déposer un appuie-tête
sans le ranger et le fixer à un
support,
-


vérifier que les ceintures
de sécurité restent toujours
accessibles et faciles à boucler par
le passager

,
-

un passager ne doit pas s'installer
sans ajuster et boucler sa ceinture
de sécurité.
Reportez vous à la "Position
portefeuille

" décrite
précédemment.
-

Appuyez sur le levier rouge pour
déverrouille

r les pieds avant.
-

Inclinez l'ensemble d'environ 45°
vers l'arrière sans relâcher le levier

.
-

Relâchez le levier

.
-

Soulevez le siège

verticalement
jusqu'en butée des ancrages.
-

Redressez le siège en basculant
vers l'avant puis soulevez-le.
Reposer le siège
- Inclinez le siège de 45° vers l'avant.
-
Placez les crochets entre les deux
barres.
-


Rabattez le siège pour fixer les
points d'ancrage arrière.
-


T
irez sur la commande pour
remettre le dossier en position
initiale.
-

Remontez l'appuie-tête. A

vant de le rabattre, vérifiez
qu'aucun objet n'obstrue les
points d'ancrage et n'empêche le
verrouillage correct des sièges.
Sièges

85
Appuie-tête
Il est de type virgule.
Position haute : appuyez sur la
languette, soulevez-le et remontez-le.
Position basse : poussez sur la
languette et appuyez sur le dessus
pour le descendre.
Pour le retirer : mettez-le en position
haute, soulevez puis retirez-le.
Rangez-le à l'intérieur du véhicule en
le fixant.
Pour le replacer : engagez les tiges
de l'appuie-tête dans les orifices en
restant bien dans l'axe du dossier.
Chaque siège est déposable et doit
être reposé à l'emplacement défini,
symbolisé sur son étiquette.
Les sièges de rang 2 et de rang 3 sont
indépendants et modulables.
SIèGES ARRI
è RE (7 PLACES )
ERGONOMIE et CONFORT
4
Sièges

86

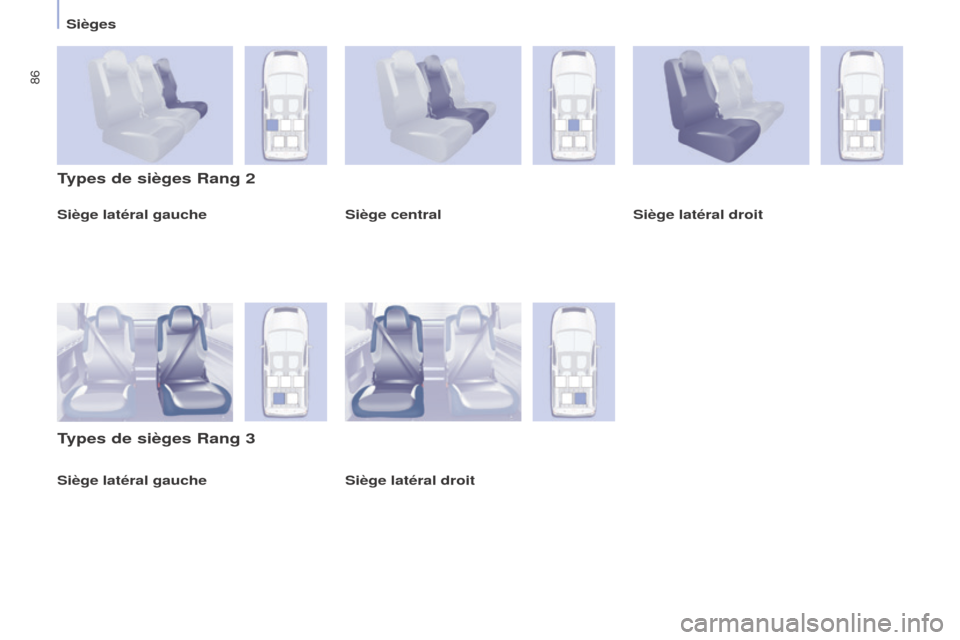

Siège latéral gauche
Types de sièges Rang 2
Types de sièges Rang 3
Siège centralSiège latéral droit
Siège latéral droit
Siège latéral gauche
Sièges

87
Incliner le dossier
-
Actionnez la commande et réglez
l'inclinaison.
Mettre le dossier en position tablette
-


Abaissez l'appuie-tête au
maximum.
-


Actionnez la commande pour
rabattre le dossier sur l'assise du
siège. Remettre le dossier en place
-


Déverrouille
z le dossier en tirant la
commande, puis replacez-le dans
sa position initiale.
-
Vérifiez le bon ancrage de
l'ensemble.
Mettre le siège en position
portefeuille
-

Passez à la position tablette.
-


T
irez la sangle rouge, située
derrière le siège, pour dégager les
pieds du siège de leur ancrage au
plancher.
-

Basculez l'ensemble du siège vers
l'avant.
Modularité du siège Rang 2Remettre le siège en place
-
Rabattez l'ensemble du siège vers
l'arrière.
A

vant de rabattre le siège, veillez :
-

au rang 3, qu'aucun pied
de passager ne se trouve à
l'emplacement d'un ancrage
du siège au plancher

,
-

au bon verrouilla
ge du siège
au plancher,
-

à la disponibilité de la ceinture
de sécurité pour le passager

.
ERGONOMIE et CONFORT
4
Sièges

88

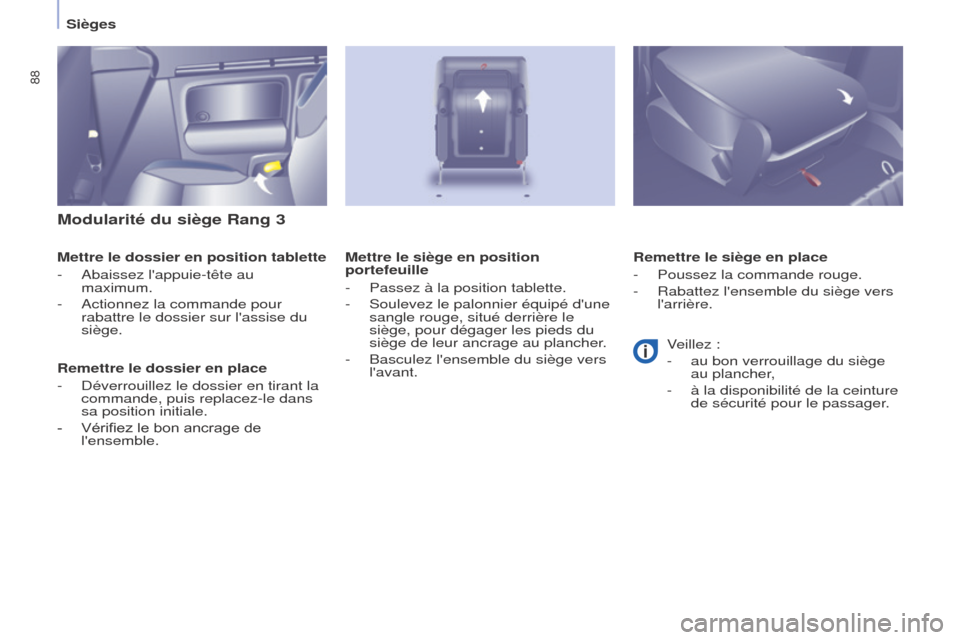

Modularité du siège Rang 3
Mettre le dossier en position tablette
-
Abaissez l'appuie-tête au
maximum.
-


Actionnez la commande pour
rabattre le dossier sur l'assise du
siège.
Remettre le dossier en place
-


Déverrouille
z le dossier en tirant la
commande, puis replacez-le dans
sa position initiale.
-

Vérifiez le bon ancrage de
l'ensemble. Remettre le siège en place
-


Poussez la commande rouge.
-


Rabattez l'ensemble du siège vers
l'arrière.
Mettre le siège en position
portefeuille
-


Passez à la position tablette.
-


Soulevez le palonnier équipé d'une
sangle rouge, situé derrière le
siège, pour dégager les pieds du
siège de leur ancrage au plancher

.
-

Basculez l'ensemble du siège vers
l'avant. V

eillez :
-

au bon verrouilla
ge du siège
au plancher,
-

à la disponibilité de la ceinture
de sécurité pour le passager

.
Sièges
