Peugeot Partner Tepee 2017 Návod k obsluze (in Czech)

109
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016

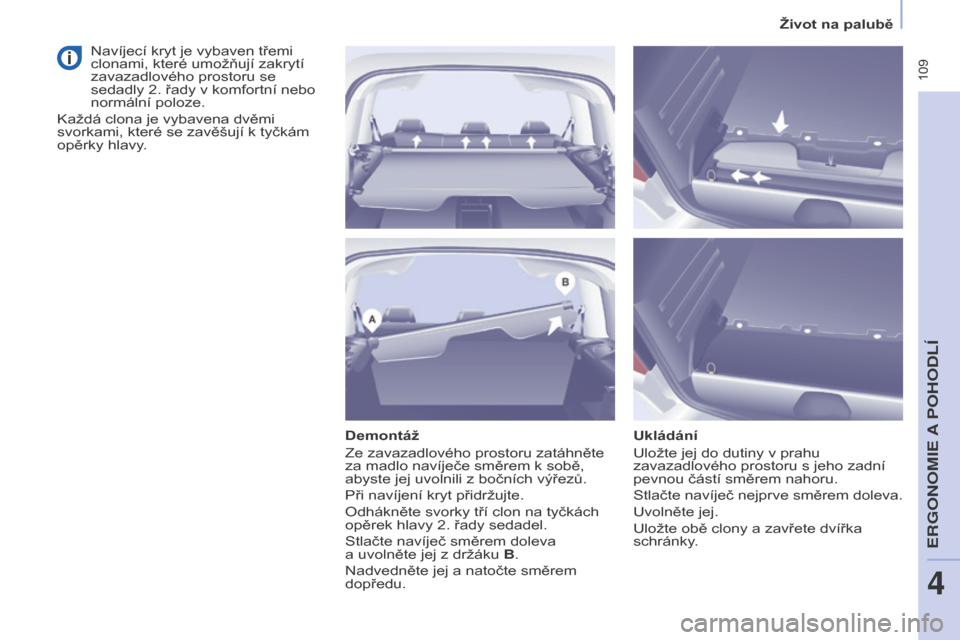

Demontáž
Ze zavazadlového prostoru zatáhněte
za madlo navíječe směrem k sobě,
abyste jej uvolnili z
bočních výřezů.
Při navíjení kryt přidržujte.
Odhákněte svorky tří clon na tyčkách
opěrek hlavy 2. řady sedadel.
Stlačte navíječ směrem doleva
a
uvolněte jej z držáku B.
Nadvedněte jej a
natočte směrem
dopředu. Ukládání
Uložte jej do dutiny v
prahu
zavazadlového prostoru s
jeho zadní
pevnou částí směrem nahoru.
Stlačte navíječ nejprve směrem doleva.
Uvolněte jej.
Uložte obě clony a
zavřete dvířka
schránky.
Navíjecí kryt je vybaven třemi
clonami, které umožňují zakrytí
zavazadlového prostoru se
sedadly 2. řady v

komfortní nebo
normální poloze.
Každá clona je vybavena dvěmi
svorkami, které se zavěšují k

tyčkám
opěrky hlavy.
ERGONOMIE A POHODL

11 0
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016

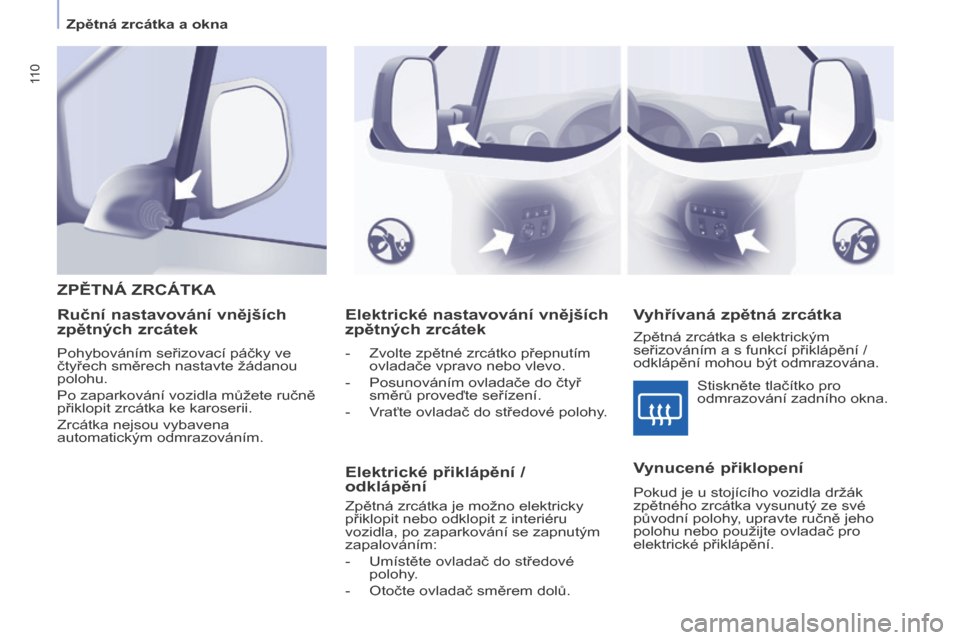

Elektrické nastavování vnějších
zpětných zrcátek
- Zvolte zpětné zrcátko přepnutím
ovladače vpravo nebo vlevo.
-

Posunováním ovladače do čtyř
směrů proveďte seřízení.
-


V
raťte ovladač do středové polohy.
ZPĚTNÁ ZRCÁTKA
V
yhřívaná zpětná zrcátka
Ruční nastavování vnějších
zpětných zrcátek
Vynucené přiklopení
Pokud je u stojícího vozidla držák
zpětného zrcátka vysunutý ze své
původní polohy, upravte ručně jeho
polohu nebo použijte ovladač pro
elektrické přiklápění.Stiskněte tlačítko pro
odmrazování zadního okna.
Pohybováním seřizovací páčky ve
čtyřech směrech nastavte žádanou
polohu.
Po zaparkování vozidla můžete ručně
přiklopit zrcátka ke karoserii.
Zrcátka nejsou vybavena
automatickým odmrazováním.
Elektrické přiklápění /
odklápění
Zpětná zrcátka je možno elektricky
přiklopit nebo odklopit z
interiéru
vozidla, po zaparkování se zapnutým
zapalováním:
-

Umístěte ovladač do středové
polohy

.
-

Otočte ovladač směrem dolů. Zpětná zrcátka s

elektrickým
seřizováním a s funkcí přiklápění /
odklápění mohou být odmrazována.
Zpětná zrcátka a okna

111
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016

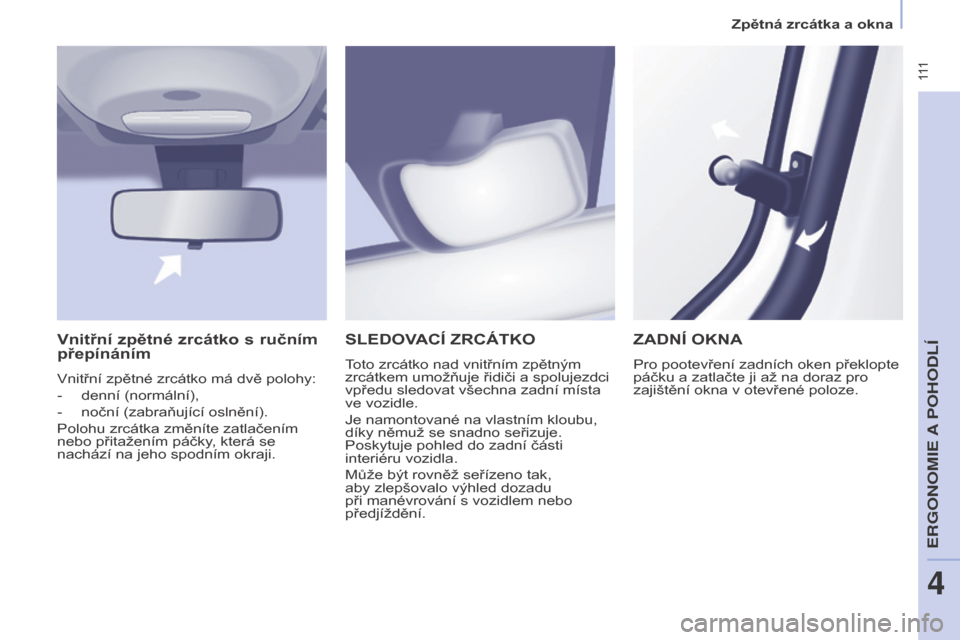

SLEDOVACÍ ZRCÁTKO
Toto zrcátko nad vnitřním zpětným
zrcátkem umožňuje řidiči a spolujezdci
vpředu sledovat všechna zadní místa
ve vozidle.
Je namontované na vlastním kloubu,
díky němuž se snadno seřizuje.
Poskytuje pohled do zadní části
interiéru vozidla.
Může být rovněž seřízeno tak,
aby zlepšovalo výhled dozadu
při manévrování s
vozidlem nebo
předjíždění.
ZADNÍ OKNA
Pro pootevření zadních oken překlopte
páčku a zatlačte ji až na doraz pro
zajištění okna v
otevřené poloze.
Vnitřní zpětné zrcátko s ručním
přepínáním
Vnitřní zpětné zrcátko má dvě polohy:
-

denní (normální),
-


noční (zabraňující oslnění).
Polohu zrcátka změníte zatlačením
nebo přitažením páčky

, která se
nachází na jeho spodním okraji.
ERGONOMIE A
4
Zpětná zrcátka a okna

11 2
Partner2VP_cs_Chap04_Ergonomie_ed02-2016Partner2VP_cs_Chap04_Ergonomie_ed02-2016

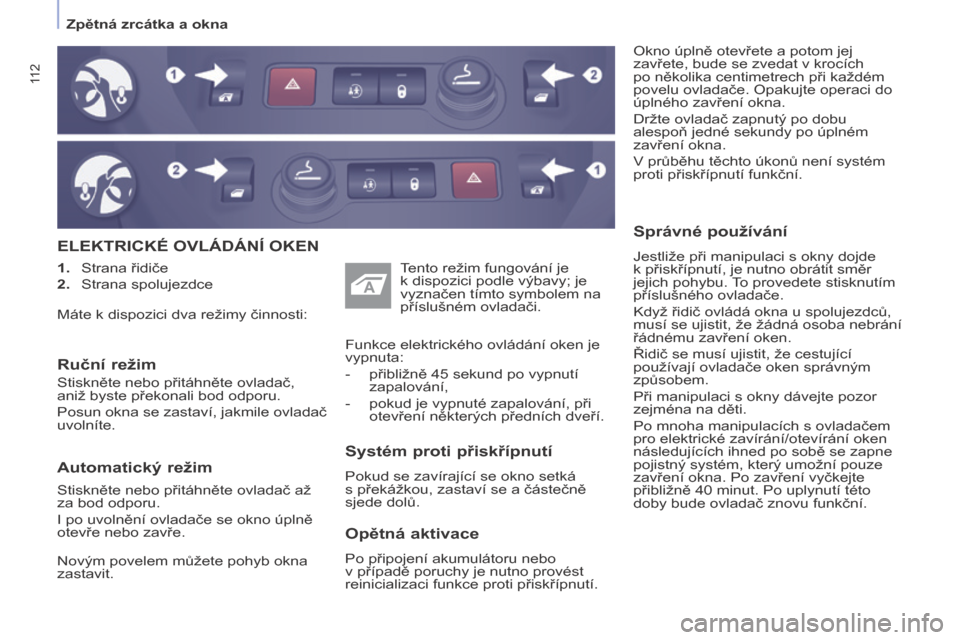

ELEKTRICKÉ OVLÁDÁNÍ OKEN
Okno úplně otevřete a potom jej
zavřete, bude se zvedat v krocích
po několika centimetrech při každém
povelu ovladače. Opakujte operaci do
úplného zavření okna.
Držte ovladač zapnutý po dobu
alespoň jedné sekundy po úplném
zavření okna.
V průběhu těchto úkonů není systém
proti přiskřípnutí funkční.
Systém proti přiskřípnutí
Pokud se zavírající se okno setká
s překážkou, zastaví se a částečně
sjede dolů.
Ruční režim
Tento režim fungování je
k dispozici podle výbavy; je
vyznačen tímto symbolem na
příslušném ovladači.
Správné používání
Jestliže při manipulaci s okny dojde
k přiskřípnutí, je nutno obrátit směr
jejich pohybu. To provedete stisknutím
příslušného ovladače.
Když řidič ovládá okna u spolujezdců,
musí se ujistit, že žádná osoba nebrání
řádnému zavření oken.
Řidič se musí ujistit, že cestující
používají ovladače oken správným
způsobem.
Při manipulaci s
okny dávejte pozor
zejména na děti.
Po mnoha manipulacích s
ovladačem
pro elektrické zavírání/otevírání oken
následujících ihned po sobě se zapne
pojistný systém, který umožní pouze
zavření okna. Po zavření vyčkejte
přibližně 40
minut. Po uplynutí této
doby bude ovladač znovu funkční.
1.
Strana řidiče
2.

Strana spolujezdce
Opětná aktivace
Po připojení akumulátoru nebo
v případě poruchy je nutno provést
reinicializaci funkce proti přiskřípnutí. Funkce elektrického ovládání oken je
vypnuta:
-
přibližně 45
sekund po vypnutí
zapalování,
-
pokud je vypnuté zapalování, při
otevření některých předních dveří.
Máte k


dispozici dva režimy činnosti:
Stiskněte nebo přitáhněte ovladač,
aniž byste překonali bod odporu.
Posun okna se zastaví, jakmile ovladač
uvolníte.
Automatický režim
Stiskněte nebo přitáhněte ovladač až
za bod odporu.
I po uvolnění ovladače se okno úplně
otevře nebo zavře.
Novým povelem můžete pohyb okna
zastavit.
Zpětná zrcátka a okna

113
Partner2VP_cs_Chap05_Securite_ed02-2016
Na různých místech ve vozidle
jsou nalepeny informační
štítky. Jsou na nich uvedeny
bezpečnostní upozornění
a identifikační informace o vozidle.
Neodlepujte je: jsou nedílnou součástí
vozidla.
VšEOBECNÁ BEZPEČNOSTNÍ DOPORUČENÍ
Přejete-li si nechat provést na
vozidle nějaký zásah, obraťte
se na odborný servis, který má
potřebné technické informace, znalosti
a příslušné vybavení. Servisní síť
PEUGEOT poskytuje odborné
a kvalitní služby. Věnujte laskavě pozornost
následujícím upozorněním:
-
Montáž
prvků elektrického vybavení
nebo příslušenství, které nejsou
v nabídce společnosti PEUGEOT,
může způsobit nadměrnou
spotřebu el. energie a poruchu
funkce elektrických systémů
vozidla. Obraťte se na servis sítě
PEUGEOT pro získání informací
o nabídce schválených doplňků
a příslušenství.
- Z bezpečnostních důvodů je přístup
k zásuvce diagnostiky
, spojené
se zabudovanými elektronickými
systémy vozidla, vyhrazen pouze
pro pracovníky servisu sítě
PEUGEOT nebo jiného odborného
servisu, kteří mají
k dispozici vhodné přístroje
a nářadí (nebezpečí poruchy
zabudovaných elektronických
systémů vozidla, která by mohla
vést k závažným selháním
vozidla či k nehodám). V případě
nedodržení tohoto pokynu
neponese výrobce vozidla za
následky žádnou odpovědnost.
-

Jakákoli změna či úprava, která
není předpokládána nebo povolena
společností PEUGEOT

nebo
která je provedena bez dodržení
technických předpisů stanovených
výrobcem vozidla bude mít za
následek zánik zákonné a smluvní
záruky za jakost. Montáž radiokomunikačních
zařízení jako příslušenství
Před montáží radiokomunikačního
vysílače s vnější anténou je nutno
obrátit se na pracovníky servisní
sítě PEUGEOT, kteří Vám sdělí
charakteristiky vysílačů (frekvence,
maximální výstupní výkon, poloha
antény, specifické podmínky pro
montáž), které mohou být do vozidla
namontovány v souladu se směrnicí
Elektromagnetická kompatibilita vozidel
(směrnice 2004/104/ES).
V závislosti na předpisech
platných v dané zemi mohou
být některé prvky bezpečnostní
výbavy vozidla povinné: bezpečnostní
vesta(y) s vysokou viditelností,
výstražný trojúhelník, alkoholtester,
náhradní žárovky, náhradní pojistky,
hasicí přístroj, autolékárnička, lapače
nečistot za zadní kola vozidla, ...
Bezpečnost při jízdě
BEZPEČNOST
5

11 4
Partner2VP_cs_Chap05_Securite_ed02-2016

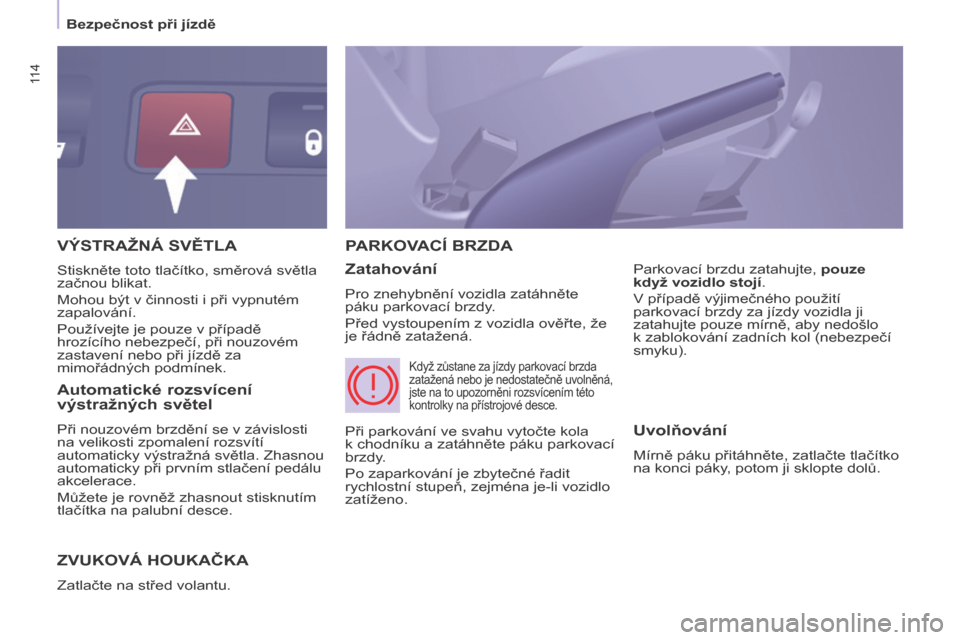

VÝSTRAžNÁ SVĚTLA
Z
VUKOVÁ HOUKAČKA
Zatlačte na střed volantu.
PARKOVACÍ BRZDA
Zatahování
Pro znehybnění vozidla zatáhněte
páku parkovací brzdy.
Před vystoupením z vozidla ověřte, že
je řádně zatažená. Parkovací brzdu zatahujte, pouze
když vozidlo stojí.
V případě výjimečného použití
parkovací brzdy za jízdy vozidla ji
zatahujte pouze mírně, aby nedošlo
k zablokování zadních kol (nebezpečí
smyku).
Stiskněte toto tlačítko, směrová světla
začnou blikat.
Mohou být v činnosti i při vypnutém
zapalování.
Používejte je pouze v případě
hrozícího nebezpečí, při nouzovém
zastavení nebo při jízdě za
mimořádných podmínek.
Při parkování ve svahu vytočte kola
k chodníku a zatáhněte páku parkovací
brzdy.
Po zaparkování je zbytečné řadit
rychlostní stupeň, zejména je-li vozidlo
zatíženo.
Když zůstane za jízdy parkovací brzda
zatažená nebo je nedostatečně uvolněná,
jste na to upozorněni rozsvícením této
kontrolky na přístrojové desce.
Automatické rozsvícení
výstražných světel
Při nouzovém brzdění se v závislosti
na velikosti zpomalení rozsvítí
automaticky výstražná světla. Zhasnou
automaticky při prvním stlačení pedálu
akcelerace.
Můžete je rovněž zhasnout stisknutím
tlačítka na palubní desce.Uvolňování
Mírně páku přitáhněte, zatlačte tlačítko
na konci páky, potom ji sklopte dolů.
Bezpečnost při jízdě

115
Partner2VP_cs_Chap05_Securite_ed02-2016

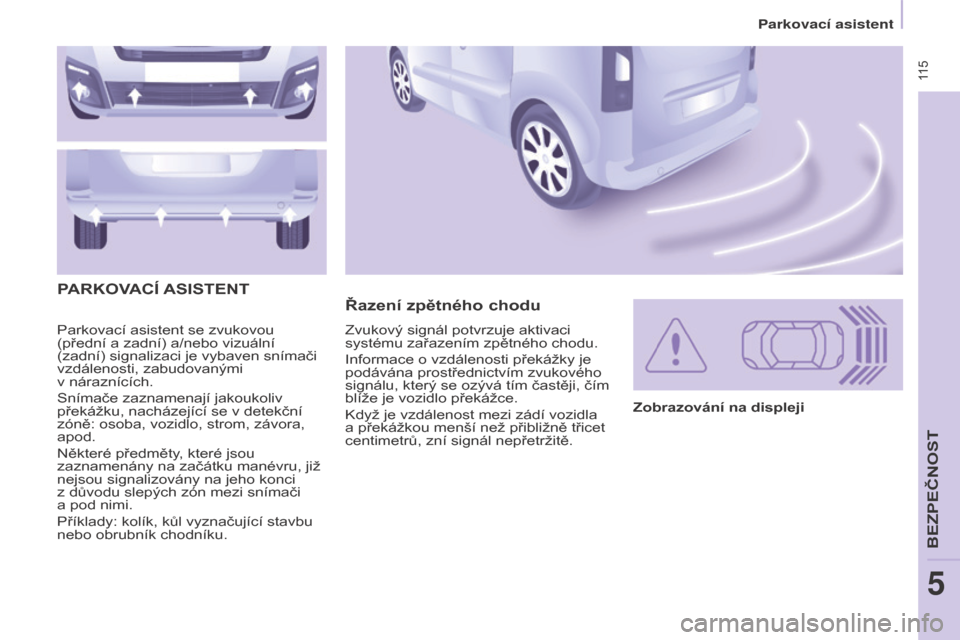

Parkovací asistent se zvukovou
(přední a zadní) a/nebo vizuální
(zadní) signalizaci je vybaven snímači
vzdálenosti, zabudovanými
v náraznících.
Snímače zaznamenají jakoukoliv
překážku, nacházející se v detekční
zóně: osoba, vozidlo, strom, závora,
apod.
Některé předměty, které jsou
zaznamenány na začátku manévru, již
nejsou signalizovány na jeho konci
z důvodu slepých zón mezi snímači
a pod nimi.
Příklady: kolík, kůl vyznačující stavbu
nebo obrubník chodníku.
Řazení zpětného chodu
P
ARKOV

ACÍ

ASISTENT
Zobrazování na displeji
Zvukový signál potvrzuje aktivaci
systému zařazením zpětného chodu.
Informace o vzdálenosti překážky je
podávána prostřednictvím zvukového
signálu, který se ozývá tím častěji, čím
blíže je vozidlo překážce.
Když je vzdálenost mezi zádí vozidla
a překážkou menší než přibližně třicet
centimetrů, zní signál nepřetržitě.
Parkovac\355 asistent
BEZPEČNOST
5

11 6
Partner2VP_cs_Chap05_Securite_ed02-2016

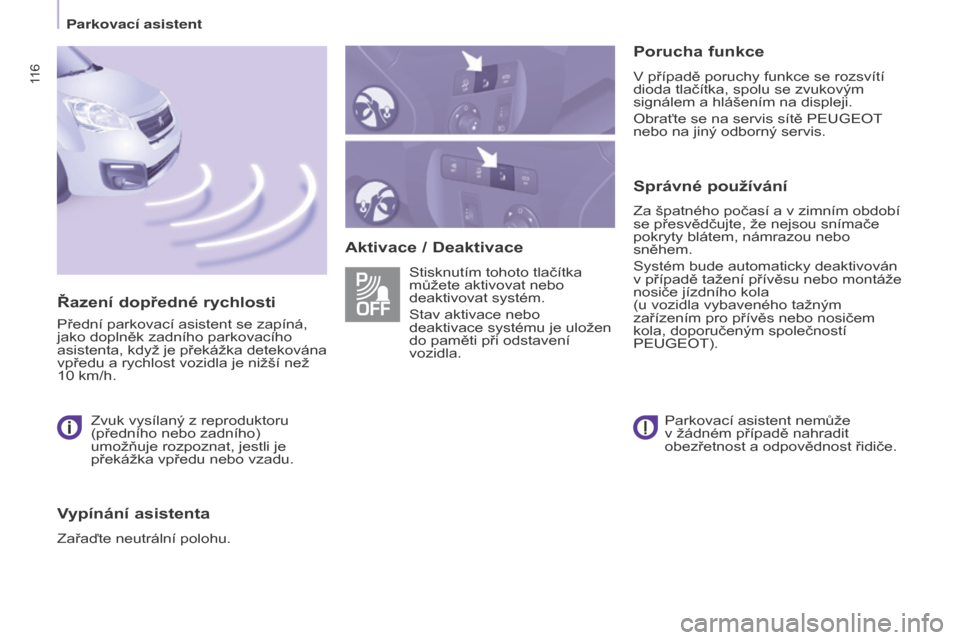

Aktivace / DeaktivacePorucha funkce
V případě poruchy funkce se rozsvítí
dioda tlačítka, spolu se zvukovým
signálem a hlášením na displeji.
Obraťte se na servis sítě PEUGEOT
nebo na jiný odborný servis.
Správné používání
Za špatného počasí a v zimním období
se přesvědčujte, že nejsou snímače
pokryty blátem, námrazou nebo
sněhem.
Systém bude automaticky deaktivován
v případě tažení přívěsu nebo montáže
nosiče jízdního kola
(u vozidla vybaveného tažným
zařízením pro přívěs nebo nosičem
kola, doporučeným společností
PEUGEOT).
Stisknutím tohoto tlačítka
můžete aktivovat nebo
deaktivovat systém.
Stav aktivace nebo
deaktivace systému je uložen
do paměti při odstavení
vozidla.
Řazení dopředné rychlosti
Přední parkovací asistent se zapíná,
jako doplněk zadního parkovacího
asistenta, když je překážka detekována
vpředu a rychlost vozidla je nižší než
10
km/h.Zvuk vysílaný z reproduktoru
(předního nebo zadního)
umožňuje rozpoznat, jestli je
překážka vpředu nebo vzadu.
Vypínání asistenta
Zařaďte neutrální polohu. Parkovací asistent nemůže
v žádném případě nahradit
obezřetnost a odpovědnost řidiče.
Parkovac\355 asistent

117
Partner2VP_cs_Chap05_Securite_ed02-2016

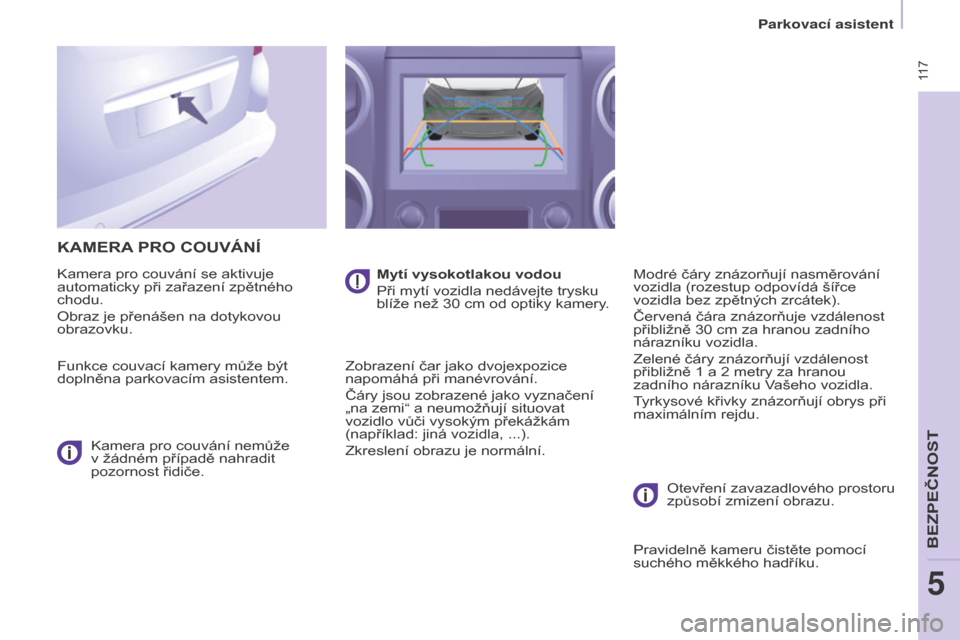

KAMERA PRO COUVÁNÍ
Kamera pro couvání se aktivuje
automaticky při zařazení zpětného
chodu.
Obraz je přenášen na dotykovou
obrazovku.
Funkce couvací kamery může být
doplněna parkovacím asistentem.
Kamera pro couvání nemůže
v žádném případě nahradit
pozornost řidiče. Mytí vysokotlakou vodou
Při mytí vozidla nedávejte trysku
blíže než 30
cm od optiky kamery.
Zobrazení čar jako dvojexpozice
napomáhá při manévrování.
Čáry jsou zobrazené jako vyznačení
„na zemi“ a neumožňují situovat
vozidlo vůči vysokým překážkám
(například: jiná vozidla, ...).
Zkreslení obrazu je normální. Modré čáry znázorňují nasměrování
vozidla (rozestup odpovídá šířce
vozidla bez zpětných zrcátek).
Červená čára znázorňuje vzdálenost
přibližně 30
cm za hranou zadního
nárazníku vozidla.
Zelené čáry znázorňují vzdálenost
přibližně 1
a 2 metry za hranou
zadního nárazníku Vašeho vozidla.
Tyrkysové křivky znázorňují obrys při
maximálním rejdu.
Otevření zavazadlového prostoru
způsobí zmizení obrazu.
Pravidelně kameru čistěte pomocí
suchého měkkého hadříku.
Parkovac\355 asistent
BEZPEČNOST
5

ABS
ABS
11 8
Partner2VP_cs_Chap05_Securite_ed02-2016

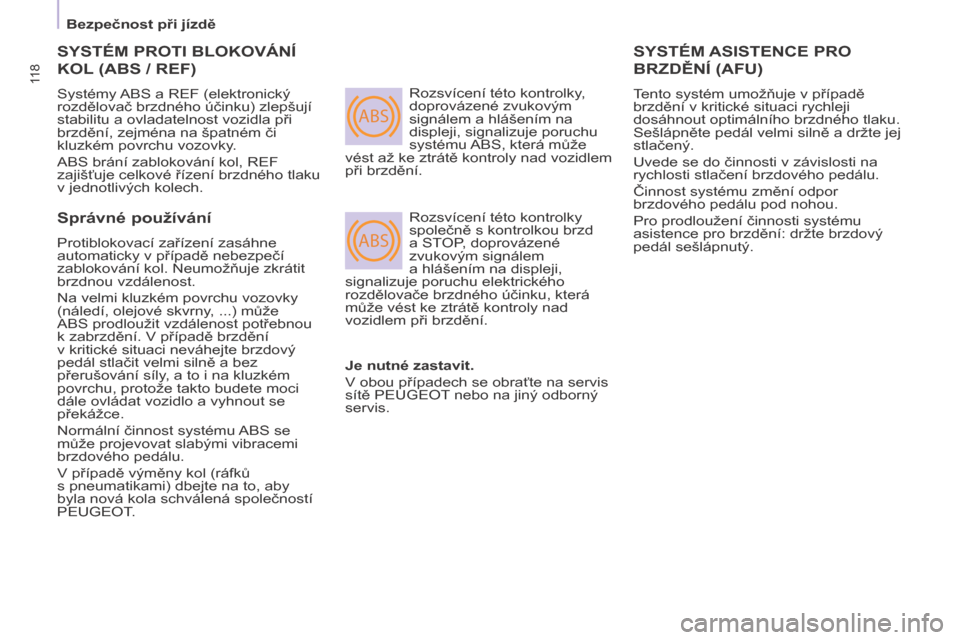

SYSTÉM PROTI BLOKOVÁNÍ
KOL (ABS / REF)
Systémy ABS a REF (elektronický
rozdělovač brzdného účinku) zlepšují
stabilitu a ovladatelnost vozidla při
brzdění, zejména na špatném či
kluzkém povrchu vozovky.
ABS brání zablokování kol, REF
zajišťuje celkové řízení brzdného tlaku
v jednotlivých kolech.Rozsvícení této kontrolky,
doprovázené zvukovým
signálem a hlášením na
displeji, signalizuje poruchu
systému ABS, která může
vést až ke ztrátě kontroly nad vozidlem
při brzdění.
Rozsvícení této kontrolky
společně s kontrolkou brzd
a STOP, doprovázené
zvukovým signálem
a
hlášením na displeji,
signalizuje poruchu elektrického
rozdělovače brzdného účinku, která
může vést ke ztrátě kontroly nad
vozidlem při brzdění.
SYSTÉM ASISTENCE PRO
BRZDĚNÍ

(AFU)
Tento systém umožňuje v případě
brzdění v kritické situaci rychleji
dosáhnout optimálního brzdného tlaku.
Sešlápněte pedál velmi silně a držte jej
stlačený.
Uvede se do činnosti v závislosti na
rychlosti stlačení brzdového pedálu.
Činnost systému změní odpor
brzdového pedálu pod nohou.
Pro prodloužení činnosti systému
asistence pro brzdění: držte brzdový
pedál sešlápnutý.
Správné používání
Protiblokovací zařízení zasáhne
automaticky v případě nebezpečí
zablokování kol. Neumožňuje zkrátit
brzdnou vzdálenost.
Na velmi kluzkém povrchu vozovky
(náledí, olejové skvrny, ...) může
ABS prodloužit vzdálenost potřebnou
k
zabrzdění. V případě brzdění
v
kritické situaci neváhejte brzdový
pedál stlačit velmi silně a bez
přerušování síly, a to i na kluzkém
povrchu, protože takto budete moci
dále ovládat vozidlo a vyhnout se
překážce.
Normální činnost systému ABS se
může projevovat slabými vibracemi
brzdového pedálu.
V případě výměny kol (ráfků
s
pneumatikami) dbejte na to, aby
byla nová kola schválená společností
PEUGEOT. Je nutné zastavit.
V obou případech se obraťte na servis
sítě PEUGEOT nebo na jiný odborný
servis.
Bezpečnost při jízdě
