Technical Data279
Safety First
Operating instructions
Tips and Maintenance
Te c h n i c a l D a t a
Weights
Trailer weights
Engine oil capacity
Diesel engine 2.0 TDI 103 kW (140 bhp) 6 gears. EcomotiveEngine specifications
Gross vehicle weight
in kg 2510
Weight in working order (with driver) in kg 1740/2024
Gross axle weight, front in kg 1240
Gross axle weight, rear in kg 1280
Permitted roof load in kg 75
With no brakes, gradients up to 12% 700
With brakes, gradients up to 12% 2000
Approximate engine oil capacity with oil filter change 4.3 litres
Power output in kW (bhp) rpm 103(140)/ 4000
Maximum torque in Nm at rpm 310/1900-2500
No. of cylinders, capacity in cm
3
4/1968
Compression 18,5 ± 0,5
Fuel Petrol min. 51 CN
a)
a)Cetane- Number (cetane index) = Measure of the diesel combustion power.
alhambra_ingles_0708 Seite 279 Mittwoch, 10. September 2008 10:55 10
Page 282 of 295

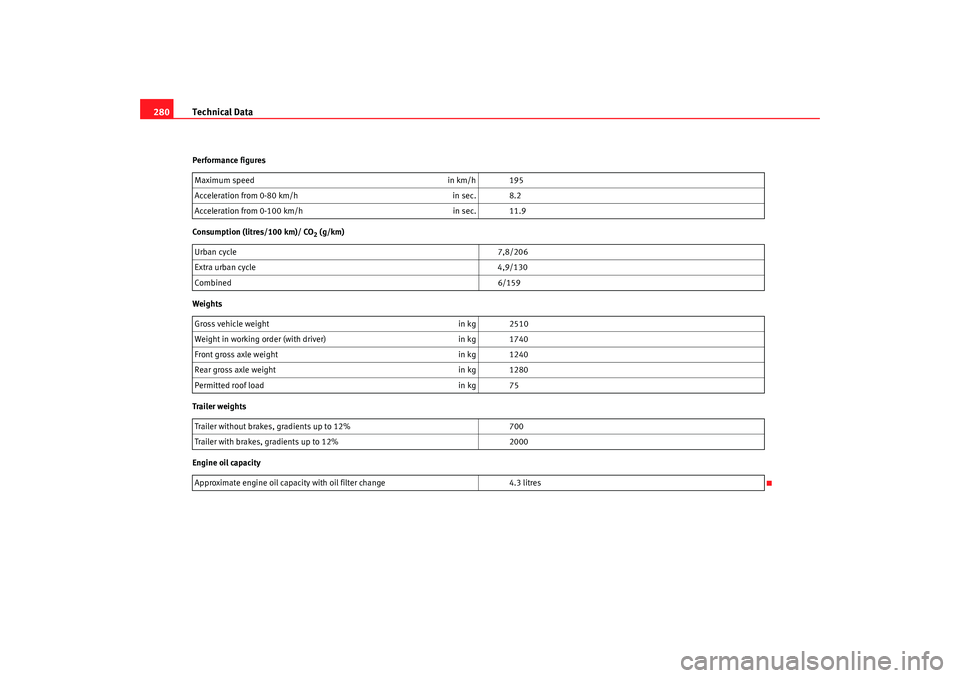

Technical Data
280Performance figures
Consumption (litres/100 km)/ CO
2 (g/km)
Weights
Trailer weigh ts
Engine oil capacity Maximum speed
in km/h 195
Acceleration from 0-80 km/h in sec. 8.2
Acceleration from 0-100 km/h in sec. 11.9
Urban cycle 7,8/206
Extra urban cycle 4,9/130
Combined 6/159
Gross vehicle weight in kg 2510
Weight in working order (with driver) in kg 1740
Front gross axle weight in kg 1240
Rear gross axle weight in kg 1280
Permitted roof load in kg 75
Trailer without brakes, gradients up to 12% 700
Trailer with brakes, gradients up to 12% 2000
Approximate engine oil capacity with oil filter change 4.3 litres
alhambra_ingles_0708 Seite 280 Mittwoch, 10. September 2008 10:55 10
Page 283 of 295
Technical Data281
Safety First
Operating instructions
Tips and Maintenance
Te c h n i c a l D a t a

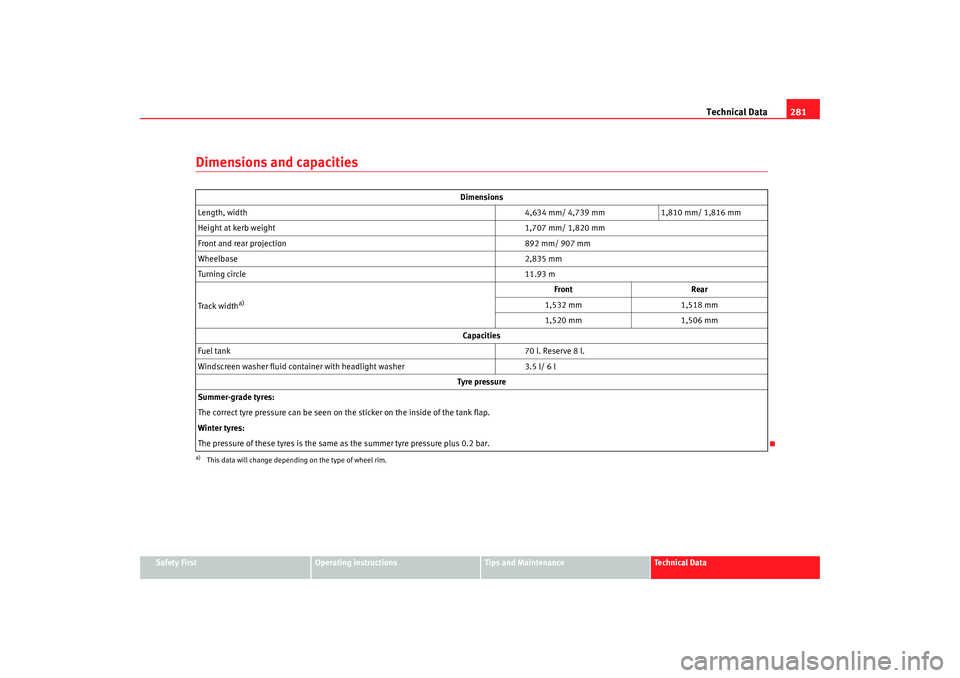

Dimensions and capacities
Dimensions
Length, width 4,634 mm/ 4,739 mm1,810 mm/ 1,816 mm
Height at kerb weight 1,707 mm/ 1,820 mm
Front and rear projection 892 mm/ 907 mm
Wheelbase 2,835 mm
Turning circle 11.93 m
Track width
a)
a)This data will change depending on the type of wheel rim.
Front Rear
1,532 mm 1,518 mm
1,520 mm 1,506 mm
Capacities
Fuel tank 70 l. Reserve 8 l.
Windscreen washer fluid container with headlight washer 3.5 l/ 6 l
Tyre pressu re
Summer-grade tyres:
The correct tyre pressure can be seen on the sticker on the inside of the tank flap.
Winter tyres:
The pressure of these tyres is the same as the summer tyre pressure plus 0.2 bar.
alhambra_ingles_0708 Seite 281 Mittwoch, 10. September 2008 10:55 10
Page 284 of 295
alhambra_ingles_0708 Seite 282 Mittwoch, 10. September 2008 10:55 10
Page 285 of 295
Index283
Index4MOTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184AABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 74
warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 181
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Acoustic signal . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Acoustic warning . . . . . . . . . . . . . . . . . . . . . . . . 162
Additional instruction manual Roof carrier . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Adjust seats rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Adjusting lumbar support . . . . . . . . . . . . . . . . . 124
Air conditioning manual faults in operation . . . . . . . . . . . . . . . . . . . . 158
Air conditioning system Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 152
General notes . . . . . . . . . . . . . . . . . . . . . . . . 158
Air recirculation mode Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Airbag cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Airbag covers . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 Airbag system . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Curtain airbags . . . . . . . . . . . . . . . . . . . . . . . 41
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . . 36
Side airbags . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 33
Airbags Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Alarm system . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 Switching off . . . . . . . . . . . . . . . . . . . . . . . . . 96
Alterations to the vehicle . . . . . . . . . . . . . . . . . 202
Alternator Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 76
Anti-freeze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Anti-lock brake system Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 74
Anti-locking brake system . . . . . . . . . . . . . . . . 180 warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 181
Anti-puncture kit . . . . . . . . . . . . . . . . . . . . . . . . 234 Sealing and inflating tyres . . . . . . . . . . . . . 235
Anti-theft alarm system . . . . . . . . . . . . . . . . . . . . 96 Switching off . . . . . . . . . . . . . . . . . . . . . . . . . 96
Anti-theft wheel bolts . . . . . . . . . . . . . . . . . . . . 238
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 227
Armrest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 Ashtrays
Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
rear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Automatic belt retractor . . . . . . . . . . . . . . . . . . . 22
Automatic car washes . . . . . . . . . . . . . . . . . . . . 194
Automatic gearbox . . . . . . . . . . . . . . . . . . . . . . 167 Safety interlock for ignition key . . . . . . . . . 163
Automatic gearbox with Tiptronic . . . . . . . . . . 172
Automatic mode Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Automatic wipe Windscreen wiper and washer . . . . . . . . . . 116
automatic wipe Rear window wiper and wash . . . . . . . . . . . 117
AUX-IN Input . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
BBall coupling . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
BAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
Battery Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
Winter conditions . . . . . . . . . . . . . . . . . . . . 223
Belt height adjustment . . . . . . . . . . . . . . . . . 26, 29
Belt retainer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Belt tension device Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
alhambra_ingles_0708 Seite 283 Mittwoch, 10. September 2008 10:55 10
Page 286 of 295

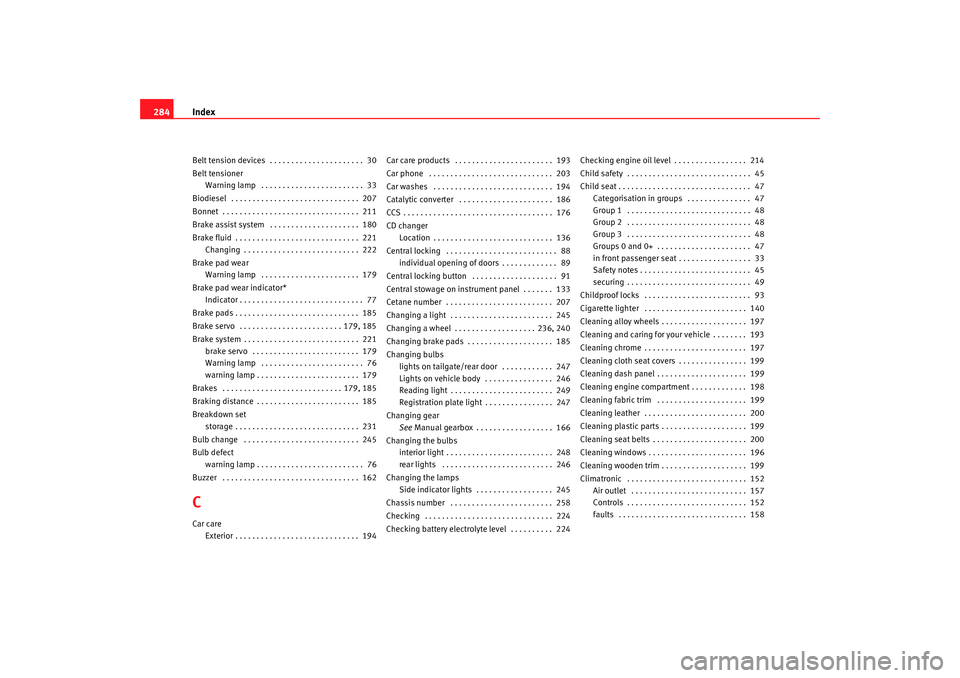

Index
284Belt tension devices . . . . . . . . . . . . . . . . . . . . . . 30
Belt tensioner
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 33
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Brake assist system . . . . . . . . . . . . . . . . . . . . . 180
Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221 Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . 222
Brake pad wear Warning lamp . . . . . . . . . . . . . . . . . . . . . . . 179
Brake pad wear indicator* Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Brake pads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Brake servo . . . . . . . . . . . . . . . . . . . . . . . . 179, 185
Brake system . . . . . . . . . . . . . . . . . . . . . . . . . . . 221 brake servo . . . . . . . . . . . . . . . . . . . . . . . . . 179
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 76
warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 179
Brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179, 185
Braking distance . . . . . . . . . . . . . . . . . . . . . . . . 185
Breakdown set storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Bulb change . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
Bulb defect warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 76
Buzzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162CCar care Exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194 Car care products . . . . . . . . . . . . . . . . . . . . . . . 193
Car phone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Car washes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Catalytic converter . . . . . . . . . . . . . . . . . . . . . . 186
CCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
CD changer
Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Central locking . . . . . . . . . . . . . . . . . . . . . . . . . . 88 individual opening of doors . . . . . . . . . . . . . 89
Central locking button . . . . . . . . . . . . . . . . . . . . 91
Central stowage on instrument panel . . . . . . . 133
Cetane number . . . . . . . . . . . . . . . . . . . . . . . . . 207
Changing a light . . . . . . . . . . . . . . . . . . . . . . . . 245
Changing a wheel . . . . . . . . . . . . . . . . . . . 236, 240
Changing brake pads . . . . . . . . . . . . . . . . . . . . 185
Changing bulbs lights on tailgate/rear door . . . . . . . . . . . . 247
Lights on vehicle body . . . . . . . . . . . . . . . . 246
Reading light . . . . . . . . . . . . . . . . . . . . . . . . 249
Registration plate light . . . . . . . . . . . . . . . . 247
Changing gear See Manual gearbox . . . . . . . . . . . . . . . . . . 166
Changing the bulbs interior light . . . . . . . . . . . . . . . . . . . . . . . . . 248
rear lights . . . . . . . . . . . . . . . . . . . . . . . . . . 246
Changing the lamps Side indicator lights . . . . . . . . . . . . . . . . . . 245
Chassis number . . . . . . . . . . . . . . . . . . . . . . . . 258
Checking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
Checking battery electrolyte level . . . . . . . . . . 224 Checking engine oil level . . . . . . . . . . . . . . . . . 214
Child safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Child seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Categorisation in groups . . . . . . . . . . . . . . . 47
Group 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Group 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Group 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Groups 0 and 0+ . . . . . . . . . . . . . . . . . . . . . . 47
in front passenger seat . . . . . . . . . . . . . . . . . 33
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 45
securing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Childproof locks . . . . . . . . . . . . . . . . . . . . . . . . . 93
Cigarette lighter . . . . . . . . . . . . . . . . . . . . . . . . 140
Cleaning alloy wheels . . . . . . . . . . . . . . . . . . . . 197
Cleaning and caring for your vehicle . . . . . . . . 193
Cleaning chrome . . . . . . . . . . . . . . . . . . . . . . . . 197
Cleaning cloth seat covers . . . . . . . . . . . . . . . . 199
Cleaning dash panel . . . . . . . . . . . . . . . . . . . . . 199
Cleaning engine compartment . . . . . . . . . . . . . 198
Cleaning fabric trim . . . . . . . . . . . . . . . . . . . . . 199
Cleaning leather . . . . . . . . . . . . . . . . . . . . . . . . 200
Cleaning plastic parts . . . . . . . . . . . . . . . . . . . . 199
Cleaning seat belts . . . . . . . . . . . . . . . . . . . . . . 200
Cleaning windows . . . . . . . . . . . . . . . . . . . . . . . 196
Cleaning wooden trim . . . . . . . . . . . . . . . . . . . . 199
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 Air outlet . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
alhambra_ingles_0708 Seite 284 Mittwoch, 10. September 2008 10:55 10
Page 287 of 295
Index285
General notes . . . . . . . . . . . . . . . . . . . . . . . . 158
Second cooling system . . . . . . . . . . . . . . . . 156
Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 setting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Coat hooks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Code number . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
Coming Home function . . . . . . . . . . . . . . . . . . . 109
Control lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Controls Electric windows . . . . . . . . . . . . . . . . . . . . . 101
Convenience closing Sliding/tilting roof . . . . . . . . . . . . . . . . . . . . 105
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Convenience opening Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Cool box cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
Coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . 216, 217
Coolant Level . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
Coolant level warning light . . . . . . . . . . . . . . . . . . . . . . . . . 78
Coolant Loss . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
Coolant temperature Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Safety instructions . . . . . . . . . . . . . . . . . . . . . 78
Cooling and heating box Cooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Notes on usage . . . . . . . . . . . . . . . . . . . . . . 149 Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . 151
Switching off . . . . . . . . . . . . . . . . . . . . . . . . 150
Correct adjustment of front head restraints . . . . 12
Cruise control system . . . . . . . . . . . . . . . . . . . . 176 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 73
Cup holders . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Curtain airbags . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 42
DDaylight driving lights . . . . . . . . . . . . . . . . . . . . 108
Deadlock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Diagram of gears . . . . . . . . . . . . . . . . . . . . . . . . 166
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Diesel engineWinter driving . . . . . . . . . . . . . . . . . . . . . . . 208
Diesel engine particulate filter* . . . . . . . . . . . . 187
Diesel particulate filter warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 75
Differential lock fault (EDL) warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 75
Dipped headlights . . . . . . . . . . . . . . . . . . . . . . . 108
Disabling airbag front passenger airbag . . . . . . . . . . . . . . . . . 43
Disabling front and side passenger airbag Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Disabling frontal airbag . . . . . . . . . . . . . . . . . . . 43 Display
Instrument panel . . . . . . . . . . . . . . . . . . . . . . 67
Door lock cylinders . . . . . . . . . . . . . . . . . . . . . . 197
Door open display warning light . . . . . . . . . . . . . . . . . . . . . . . . . 77
Door release lever . . . . . . . . . . . . . . . . . . . . . 61, 92
Drink holders . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Driving Driving abroad . . . . . . . . . . . . . . . . . . . . . . . 189
Economically / With Respect for the Environment . . . . . . . . . . . . . . . . . . . . . . . 187
With a trailer . . . . . . . . . . . . . . . . . . . 190, 192
With four-wheel drive . . . . . . . . . . . . . . . . . 184
Driving abroad . . . . . . . . . . . . . . . . . . . . . . . . . . 189 Headlights . . . . . . . . . . . . . . . . . . . . . . . . . . 189
Driving safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Duplicate keys . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Dust filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Dynamic headlight range control . . . . . . 109, 110
EEconomical driving . . . . . . . . . . . . . . . . . . . . . . 187
EDL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182 warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 181
EDS Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 74
Electric consumers . . . . . . . . . . . . . . . . . 114, 149
alhambra_ingles_0708 Seite 285 Mittwoch, 10. September 2008 10:55 10
Page 288 of 295
Index
286Electric windows
controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
one-touch closing and opening . . . . . . . . . 102
roll-back function . . . . . . . . . . . . . . . . . . . . 103
Electrical accessories . . . . . . . . . . . . . . . . . . . . 141
Electrical windows . . . . . . . . . . . . . . . . . . . . . . 101
Electronic differential lock . . . . . . . . . . . . . . . . 182 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 74
warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 181
Electronic immobiliser . . . . . . . . . . . . . . . . . . . 163
Electronic stabilisation program . . . . . . . . . . . 182
Electronic stabilisation programme . . . . . . . . . . 74 Description . . . . . . . . . . . . . . . . . . . . . . . . . 161
warning lamp . . . . . . . . . . . . . . . . . . . . 162, 183
Electronic stabilisation programme (ESP) warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 74
Emergency opening Doors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Engine Running in . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Engine compartment Working in the engine compartment . . . . . 209
Engine coolant . . . . . . . . . . . . . . . . . . . . . . . . . 216
Engine fault indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Engine hood See Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . 211
Engine management Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 73 Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
Checking level . . . . . . . . . . . . . . . . . . . . . . . 214
Oil properties . . . . . . . . . . . . . . . . . . . . . . . . 213
Specifications . . . . . . . . . . . . . . . . . . . . . . . 212
Topping up . . . . . . . . . . . . . . . . . . . . . . . . . 215
Engine oil dipstick . . . . . . . . . . . . . . . . . . . . . . 214
Engine oil pressure Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 77
Engine oil temperature display . . . . . . . . . . . . . 65
Engine oil temperature gauge . . . . . . . . . . . . . . 62
Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . 187 Environmental friendliness . . . . . . . . . . . . 189
Environmentally friendly driving . . . . . . . . . . . 187
ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74, 182 warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 183
Exhaust gas indicator . . . . . . . . . . . . . . . . . . . . . 74
Exterior mirrors . . . . . . . . . . . . . . . . . . . . . 119, 196
External aerial . . . . . . . . . . . . . . . . . . . . . . . . . . 203
FFastening rings . . . . . . . . . . . . . . . . . . . . . . 15, 144
Fastening seat belt . . . . . . . . . . . . . . . . . . . . . . . 22
Fault in the exhaust system* . . . . . . . . . . . . . . . 74
Fault messages . . . . . . . . . . . . . . . . . . . . . . . . . . 67 Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Faults in operation of air conditioning . . . . . . 158
First-aid kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Floor mats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 Foot brake
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 73
Four-wheel drive . . . . . . . . . . . . . . . . . . . . . . . . 184 Replacing tyres . . . . . . . . . . . . . . . . . . . . . . 184
Snow chains . . . . . . . . . . . . . . . . . . . . . . . . 184
Winter tyres . . . . . . . . . . . . . . . . . . . . . . . . . 184
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 Description . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Front passenger airbags . . . . . . . . . . . . . . . . . . . 43
Front seats adjusting . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
safety instructions . . . . . . . . . . . . . . . . . . . 131
Fuel Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Fuel level Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Fuel reserve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Fuel tank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206 See also Fuel reserve . . . . . . . . . . . . . . . . . . 76
Fuel tank cap . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Fuel: save . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Fuse box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
GG 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
alhambra_ingles_0708 Seite 286 Mittwoch, 10. September 2008 10:55 10
Page 289 of 295

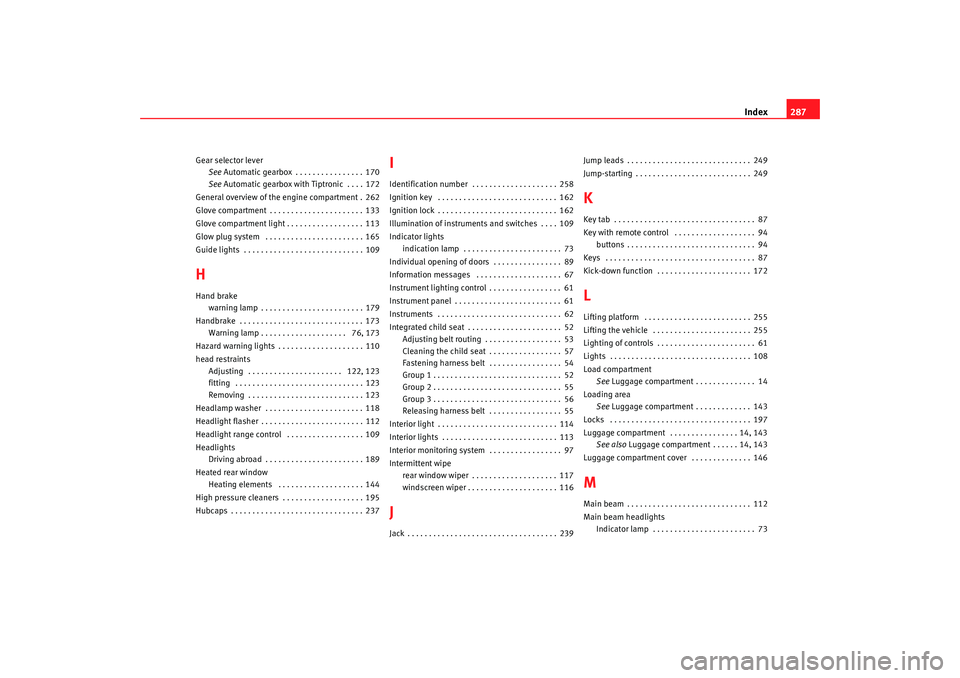

Index287
Gear selector lever
See Automatic gearbox . . . . . . . . . . . . . . . . 170
See Automatic gearbox with Tiptronic . . . . 172
General overview of the engine compartment . 262
Glove compartment . . . . . . . . . . . . . . . . . . . . . . 133
Glove compartment light . . . . . . . . . . . . . . . . . . 113
Glow plug system . . . . . . . . . . . . . . . . . . . . . . . 165
Guide lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109HHand brake warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 179
Handbrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173 Warning lamp . . . . . . . . . . . . . . . . . . . . 76, 173
Hazard warning lights . . . . . . . . . . . . . . . . . . . . 110
head restraints Adjusting . . . . . . . . . . . . . . . . . . . . . . 122, 123
fitting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Removing . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Headlamp washer . . . . . . . . . . . . . . . . . . . . . . . 118
Headlight flasher . . . . . . . . . . . . . . . . . . . . . . . . 112
Headlight range control . . . . . . . . . . . . . . . . . . 109
Headlights Driving abroad . . . . . . . . . . . . . . . . . . . . . . . 189
Heated rear window Heating elements . . . . . . . . . . . . . . . . . . . . 144
High pressure cleaners . . . . . . . . . . . . . . . . . . . 195
Hubcaps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
IIdentification number . . . . . . . . . . . . . . . . . . . . 258
Ignition key . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Ignition lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Illumination of instruments and switches . . . . 109
Indicator lights indication lamp . . . . . . . . . . . . . . . . . . . . . . . 73
Individual opening of doors . . . . . . . . . . . . . . . . 89
Information messages . . . . . . . . . . . . . . . . . . . . 67
Instrument lighting control . . . . . . . . . . . . . . . . . 61
Instrument panel . . . . . . . . . . . . . . . . . . . . . . . . . 61
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Integrated child seat . . . . . . . . . . . . . . . . . . . . . . 52 Adjusting belt routing . . . . . . . . . . . . . . . . . . 53
Cleaning the child seat . . . . . . . . . . . . . . . . . 57
Fastening harness belt . . . . . . . . . . . . . . . . . 54
Group 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Group 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Group 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Releasing harness belt . . . . . . . . . . . . . . . . . 55
Interior light . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Interior lights . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Interior monitoring system . . . . . . . . . . . . . . . . . 97
Intermittent wipe rear window wiper . . . . . . . . . . . . . . . . . . . . 117
windscreen wiper . . . . . . . . . . . . . . . . . . . . . 116JJack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239 Jump leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249
Jump-starting . . . . . . . . . . . . . . . . . . . . . . . . . . . 249
KKey tab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Key with remote control . . . . . . . . . . . . . . . . . . . 94
buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Kick-down function . . . . . . . . . . . . . . . . . . . . . . 172LLifting platform . . . . . . . . . . . . . . . . . . . . . . . . . 255
Lifting the vehicle . . . . . . . . . . . . . . . . . . . . . . . 255
Lighting of controls . . . . . . . . . . . . . . . . . . . . . . . 61
Lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Load compartment See Luggage compartment . . . . . . . . . . . . . . 14
Loading area See Luggage compartment . . . . . . . . . . . . . 143
Locks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
Luggage compartment . . . . . . . . . . . . . . . . 14, 143 See also Luggage compartment . . . . . . 14, 143
Luggage compartment cover . . . . . . . . . . . . . . 146MMain beam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Main beam headlights Indicator lamp . . . . . . . . . . . . . . . . . . . . . . . . 73
alhambra_ingles_0708 Seite 287 Mittwoch, 10. September 2008 10:55 10
Page 290 of 295
Index
288Manual gearbox . . . . . . . . . . . . . . . . . . . . . . . . 166
Manual mode
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . 154
Mileage display . . . . . . . . . . . . . . . . . . . . . . . 65, 66
Mirrors Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . 119
Interior mirror . . . . . . . . . . . . . . . . . . . . . . . 118
Make-up mirrors . . . . . . . . . . . . . . . . . . . . . 114
Mobile phone . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Modifications . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Multifunction steering wheel . . . . . . . . . . . . . . . 84NNavigation system* . . . . . . . . . . . . . . . . . . . . . . . 83
Net bag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Number of seats . . . . . . . . . . . . . . . . . . . . . . . . . 17OObservations . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
Octane number . . . . . . . . . . . . . . . . . . . . . . . . . 207
Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Oil change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
Oil properties . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
On board computer with multifunction display* Check working . . . . . . . . . . . . . . . . . . . . . . . . 79
Message on display . . . . . . . . . . . . . . . . . . . 79
One-touch closing and opening electric windows . . . . . . . . . . . . . . . . . . . . . 102 Overview
Control lamps . . . . . . . . . . . . . . . . . . . . . . . . 70
Instrument panel . . . . . . . . . . . . . . . . . . . . . . 61
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Multifunction steering wheel . . . . . . . . . . . . 84
Warning lamps . . . . . . . . . . . . . . . . . . . . . . . 70
PPaintworkPolishing . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Waxing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Parking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Parking aid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Parking distance warning system . . . . . . . . . . 174
Parking lights . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Parts replacement . . . . . . . . . . . . . . . . . . . . . . . 202
Passenger compartment Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . 156
Pedals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 Trips to foreign countries . . . . . . . . . . . . . . 189
Physical principles of a frontal collision . . . . . . 19
Plastic key tab . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Plastic parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Pollution filter . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Power steering . . . . . . . . . . . . . . . . . . . . . . . . . . 184
Preheating system indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
RRaising the vehicle with the vehicle tool kit jack . . 239
Reading lights . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Rear door driving with the tailgate open . . . . . . . . . . . 99
Rear fog light . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 73
warning light . . . . . . . . . . . . . . . . . . . . . . . . 108
Rear seats characteristics of seat equipment . . . . . . . 126
moving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
safety instructions . . . . . . . . . . . . . . . . . . . 131
Rear window heating . . . . . . . . . . . . . . . . . . . . 115 Heating element wires . . . . . . . . . . . . . . . . 197
Rear window wiper . . . . . . . . . . . . . . . . . . . . . . 117
Rear-view mirror . . . . . . . . . . . . . . . . . . . . . . . . 118
Refilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Remote control key Replacing the battery . . . . . . . . . . . . . . . . . . 95
Synchronising . . . . . . . . . . . . . . . . . . . . . . . . 95
Repairs Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Replacement keys . . . . . . . . . . . . . . . . . . . . . . . . 87
Replacing the battery Remote control key . . . . . . . . . . . . . . . . . . . . 95
Replacing tyres Four-wheel drive . . . . . . . . . . . . . . . . . . . . . 184
Retractor See Automatic belt retractor . . . . . . . . . . . . . 22
alhambra_ingles_0708 Seite 288 Mittwoch, 10. September 2008 10:55 10
