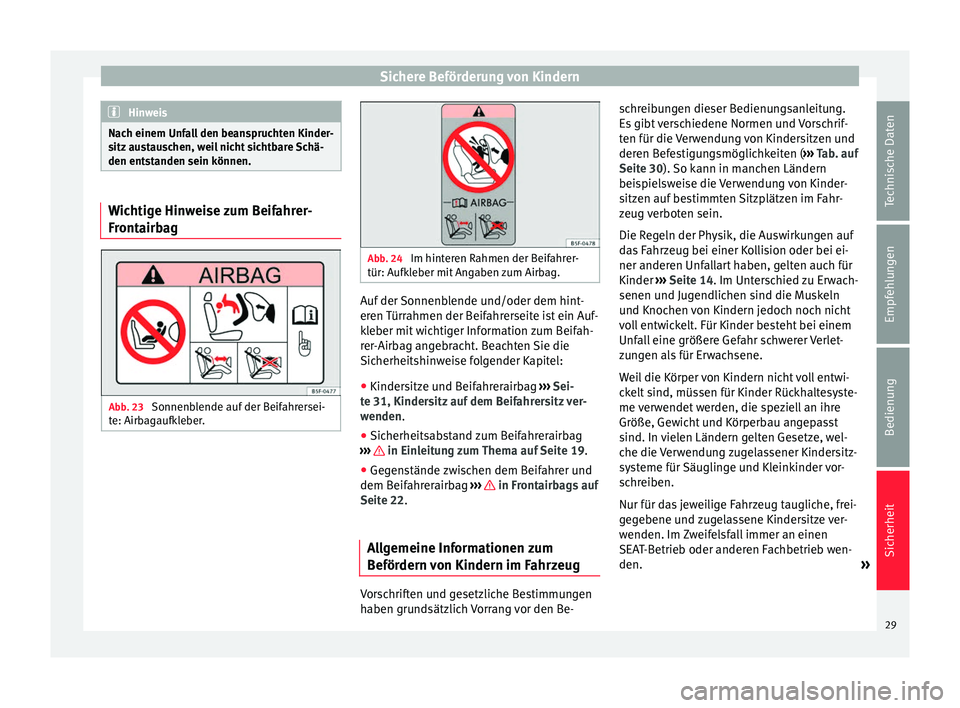

Sichere Beförderung von Kindern
Hinweis
Nach einem Unfall den beanspruchten Kinder-
sitz austauschen, weil nicht sichtbare Schä-
den entstanden sein können. Wichtige Hinweise zum Beifahrer-
Frontairbag
Abb. 23
Sonnenblende auf der Beifahrersei-
te: Airbagaufkleber. Abb. 24
Im hinteren Rahmen der Beifahrer-
tür: Aufkleber mit Angaben zum Airbag. Auf der Sonnenblende und/oder dem hint-
eren Türrahmen der Beifahrerseite ist ein Auf-
kleber mit wichtiger Information zum Beifah-
rer-Airbag angebracht. Beachten Sie die
Sicherheitshinweise folgender Kapitel:
● Kindersitze und Beifahrerairbag ››› Sei-
te 31, Kindersitz auf dem Beifahrersitz ver-
wenden .
● Sic herheits
abstand zum Beifahrerairbag
››› in Einleitung zum Thema auf Seite 19.
● Gegenstände zwischen dem Beifahrer und
dem Beifahrerairbag ››› in Frontairbags auf
Seite 22 .
A l
lgemeine Informationen zum
Befördern von Kindern im Fahrzeug Vorschriften und gesetzliche Bestimmungen
haben grundsätzlich Vorrang vor den Be-schreibungen dieser Bedienungsanleitung.
Es gibt verschiedene Normen und Vorschrif-
ten für die Verwendung von Kindersitzen und
deren Befestigungsmöglichkeiten (
››› Tab. auf
Seite 30 ). So kann in manchen Ländern
bei s
pielsweise die Verwendung von Kinder-
sitzen auf bestimmten Sitzplätzen im Fahr-
zeug verboten sein.
Die Regeln der Physik, die Auswirkungen auf
das Fahrzeug bei einer Kollision oder bei ei-
ner anderen Unfallart haben, gelten auch für
Kinder ››› Seite 14. Im Unterschied zu Erwach-
senen und Jug
endlichen sind die Muskeln
und Knochen von Kindern jedoch noch nicht
voll entwickelt. Für Kinder besteht bei einem
Unfall eine größere Gefahr schwerer Verlet-
zungen als für Erwachsene.
Weil die Körper von Kindern nicht voll entwi-
ckelt sind, müssen für Kinder Rückhaltesyste-
me verwendet werden, die speziell an ihre
Größe, Gewicht und Körperbau angepasst
sind. In vielen Ländern gelten Gesetze, wel-
che die Verwendung zugelassener Kindersitz-
systeme für Säuglinge und Kleinkinder vor-
schreiben.
Nur für das jeweilige Fahrzeug taugliche, frei-
gegebene und zugelassene Kindersitze ver-
wenden. Im Zweifelsfall immer an einen
SEAT-Betrieb oder anderen Fachbetrieb wen-
den. »
29
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Page 32 of 322
Sicherheit

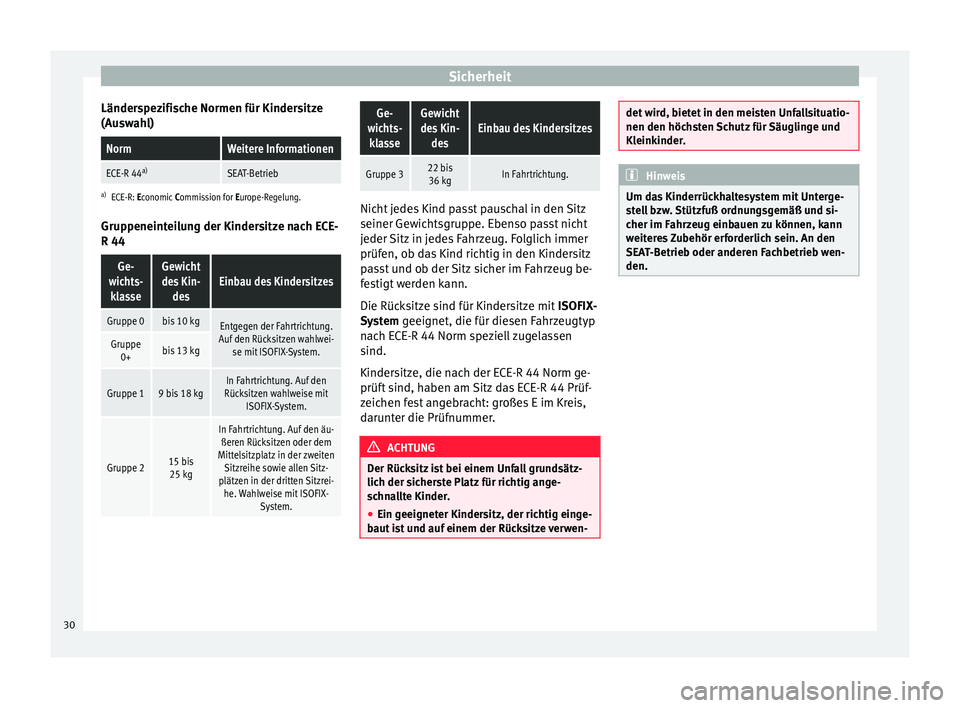

Länderspezifische Normen für Kindersitze
(Auswahl)NormWeitere Informationen
ECE-R 44 a)SEAT-Betrieb
a)
ECE-R: Economic Commission for Europe-Regelung.
Gruppeneinteilung der Kindersitze nach ECE-
R 44
Ge-
wichts- klasseGewicht
des Kin- desEinbau des Kindersitzes
Gruppe 0bis 10 kgEntgegen der Fahrtrichtung.
Auf den Rücksitzen wahlwei- se mit ISOFIX-System.
Gruppe0+bis 13 kg
Gruppe 19 bis 18 kgIn Fahrtrichtung. Auf den
Rücksitzen wahlweise mit ISOFIX-System.
Gruppe 215 bis25 kg
In Fahrtrichtung. Auf den äu- ßeren Rücksitzen oder dem
Mittelsitzplatz in der zweiten Sitzreihe sowie allen Sitz-
plätzen in der dritten Sitzrei- he. Wahlweise mit ISOFIX- System.
Ge-
wichts- klasseGewicht
des Kin- desEinbau des Kindersitzes
Gruppe 322 bis36 kgIn Fahrtrichtung. Nicht jedes Kind passt pauschal in den Sitz
seiner Gewichtsgruppe. Ebenso passt nicht
jeder Sitz in jedes Fahrzeug. Folglich immer
prüfen, ob das Kind richtig in den Kindersitz
passt und ob der Sitz sicher im Fahrzeug be-
festigt werden kann.
Die Rücksitze sind für Kindersitze mit
ISOFIX-
System geeignet, die für diesen Fahrzeugtyp
n ac
h ECE-R 44 Norm speziell zugelassen
sind.
Kindersitze, die nach der ECE-R 44 Norm ge-
prüft sind, haben am Sitz das ECE-R 44 Prüf-
zeichen fest angebracht: großes E im Kreis,
darunter die Prüfnummer. ACHTUNG
Der Rücksitz ist bei einem Unfall grundsätz-
lich der sicherste Platz für richtig ange-
schnallte Kinder.
● Ein geeigneter Kindersitz, der richtig einge-
baut ist und auf einem der Rücksitze verwen- det wird, bietet in den meisten Unfallsituatio-
nen den höchsten Schutz für Säuglinge und
Kleinkinder.
Hinweis
Um das Kinderrückhaltesystem mit Unterge-
stell bzw. Stützfuß ordnungsgemäß und si-
cher im Fahrzeug einbauen zu können, kann
weiteres Zubehör erforderlich sein. An den
SEAT-Betrieb oder anderen Fachbetrieb wen-
den. 30
Page 33 of 322
Sichere Beförderung von Kindern

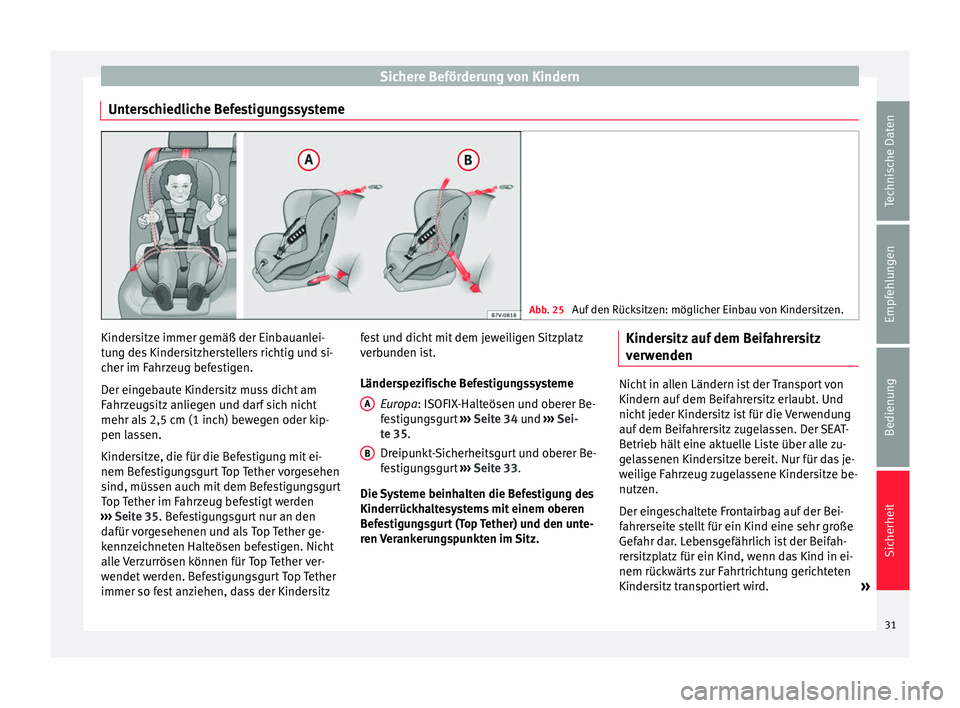

Unterschiedliche Befestigungssysteme Abb. 25
Auf den Rücksitzen: möglicher Einbau von Kindersitzen. Kindersitze immer gemäß der Einbauanlei-
tung des Kindersitzherstellers richtig und si-
cher im Fahrzeug befestigen.
Der eingebaute Kindersitz muss dicht am
Fahrzeugsitz anliegen und darf sich nicht
mehr als 2,5 cm (1 inch) bewegen oder kip-
pen lassen.
Kindersitze, die für die Befestigung mit ei-
nem Befestigungsgurt Top Tether vorgesehen
sind, müssen auch mit dem Befestigungsgurt
Top Tether im Fahrzeug befestigt werden
››› Seite 35 . Befestigungsgurt nur an den
d afür
vorgesehenen und als Top Tether ge-
kennzeichneten Halteösen befestigen. Nicht
alle Verzurrösen können für Top Tether ver-
wendet werden. Befestigungsgurt Top Tether
immer so fest anziehen, dass der Kindersitz fest und dicht mit dem jeweiligen Sitzplatz
verbunden ist.
Länderspezifische Befestigungssysteme
Europa: ISOFIX-Halteösen und oberer Be-
fe
stigungsgurt ››› Seite 34 und ››› Sei-
t
e 35.
Dreipunkt-Sicherheitsgurt und oberer Be-
festigungsgurt ››› Seite 33.
Die S
ysteme beinhalten die Befestigung des
Kinderrückhaltesystems mit einem oberen
Befestigungsgurt (Top Tether) und den unte-
ren Verankerungspunkten im Sitz. A B Kindersitz auf dem Beifahrersitz
verwenden
Nicht in allen Ländern ist der Transport von
Kindern auf dem Beifahrersitz erlaubt. Und
nicht jeder Kindersitz ist für die Verwendung
auf dem Beifahrersitz zugelassen. Der SEAT-
Betrieb hält eine aktuelle Liste über alle zu-
gelassenen Kindersitze bereit. Nur für das je-
weilige Fahrzeug zugelassene Kindersitze be-
nutzen.
Der eingeschaltete Frontairbag auf der Bei-
fahrerseite stellt für ein Kind eine sehr große
Gefahr dar. Lebensgefährlich ist der Beifah-
rersitzplatz für ein Kind, wenn das Kind in ei-
nem rückwärts zur Fahrtrichtung gerichteten
Kindersitz transportiert wird.
»
31
Technische Daten
Empfehlungen
Bedienung
Sicherheit

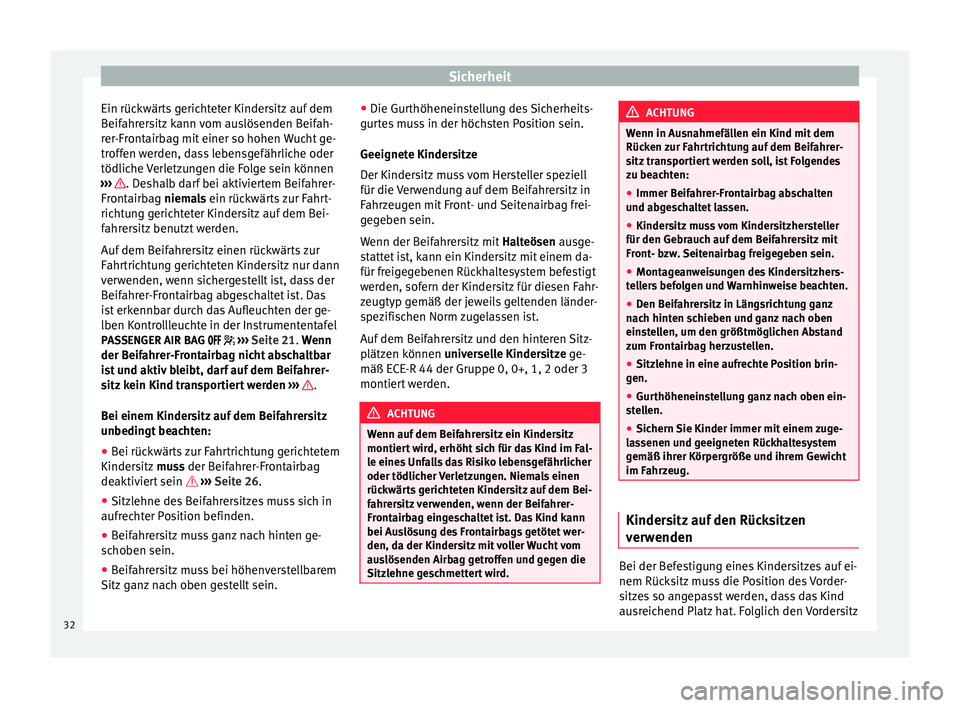

Page 34 of 322
Sicherheit
Ein rückwärts gerichteter Kindersitz auf dem
Beifahrersitz kann vom auslösenden Beifah-
rer-Frontairbag mit einer so hohen Wucht ge-
troffen werden, dass lebensgefährliche oder
tödliche Verletzungen die Folge sein können
››› . Deshalb darf bei aktiviertem Beifahrer-
Frontairbag niemals
ein rückwärts zur Fahrt-
ric
htung gerichteter Kindersitz auf dem Bei-
fahrersitz benutzt werden.
Auf dem Beifahrersitz einen rückwärts zur
Fahrtrichtung gerichteten Kindersitz nur dann
verwenden, wenn sichergestellt ist, dass der
Beifahrer-Frontairbag abgeschaltet ist. Das
ist erkennbar durch das Aufleuchten der ge-
lben Kontrollleuchte in der Instrumententafel
PASSENGER AIR BAG ››› Seite 21. Wenn
der B
eifahrer-Frontairbag nicht abschaltbar
ist und aktiv bleibt, darf auf dem Beifahrer-
sitz kein Kind transportiert werden ››› .
Bei einem Kindersitz auf dem Beifahrersitz
unbedingt beachten:
● Bei rückwärts zur Fahrtrichtung gerichtetem
Kindersitz muss der Beifahrer-Frontairbag
de aktiv
iert sein ››› Seite 26.
● Sitzlehne des Beifahrersitzes muss sich in
aufrechter Position befinden.
● Beifahrersitz muss ganz nach hinten ge-
schoben sein.
● Beifahrersitz muss bei höhenverstellbarem
Sitz ganz nach oben gestellt sein. ●
Die Gurthöheneinstellung des Sicherheits-
gurtes muss in der höchsten Position sein.
Geeignete Kindersitze
Der Kindersitz muss vom Hersteller speziell
für die Verwendung auf dem Beifahrersitz in
Fahrzeugen mit Front- und Seitenairbag frei-
gegeben sein.
Wenn der Beifahrersitz mit Halteösen ausge-
st
attet ist, kann ein Kindersitz mit einem da-
für freigegebenen Rückhaltesystem befestigt
werden, sofern der Kindersitz für diesen Fahr-
zeugtyp gemäß der jeweils geltenden länder-
spezifischen Norm zugelassen ist.
Auf dem Beifahrersitz und den hinteren Sitz-
plätzen können universelle Kindersitze ge-
mäß EC
E-R 44 der Gruppe 0, 0+, 1, 2 oder 3
montiert werden. ACHTUNG
Wenn auf dem Beifahrersitz ein Kindersitz
montiert wird, erhöht sich für das Kind im Fal-
le eines Unfalls das Risiko lebensgefährlicher
oder tödlicher Verletzungen. Niemals einen
rückwärts gerichteten Kindersitz auf dem Bei-
fahrersitz verwenden, wenn der Beifahrer-
Frontairbag eingeschaltet ist. Das Kind kann
bei Auslösung des Frontairbags getötet wer-
den, da der Kindersitz mit voller Wucht vom
auslösenden Airbag getroffen und gegen die
Sitzlehne geschmettert wird. ACHTUNG
Wenn in Ausnahmefällen ein Kind mit dem
Rücken zur Fahrtrichtung auf dem Beifahrer-
sitz transportiert werden soll, ist Folgendes
zu beachten:
● Immer Beifahrer-Frontairbag abschalten
und abgeschaltet lassen.
● Kindersitz muss vom Kindersitzhersteller
für den Gebrauch auf dem Beifahrersitz mit
Front- bzw. Seitenairbag freigegeben sein.
● Montageanweisungen des Kindersitzhers-
tellers befolgen und Warnhinweise beachten.
● Den Beifahrersitz in Längsrichtung ganz
nach hinten schieben und ganz nach oben
einstellen, um den größtmöglichen Abstand
zum Frontairbag herzustellen.
● Sitzlehne in eine aufrechte Position brin-
gen.
● Gurthöheneinstellung ganz nach oben ein-
stellen.
● Sichern Sie Kinder immer mit einem zuge-
lassenen und geeigneten Rückhaltesystem
gemäß ihrer Körpergröße und ihrem Gewicht
im Fahrzeug. Kindersitz auf den Rücksitzen
verwenden
Bei der Befestigung eines Kindersitzes auf ei-
nem Rücksitz muss die Position des Vorder-
sitzes so angepasst werden, dass das Kind
ausreichend Platz hat. Folglich den Vordersitz
32
Page 35 of 322

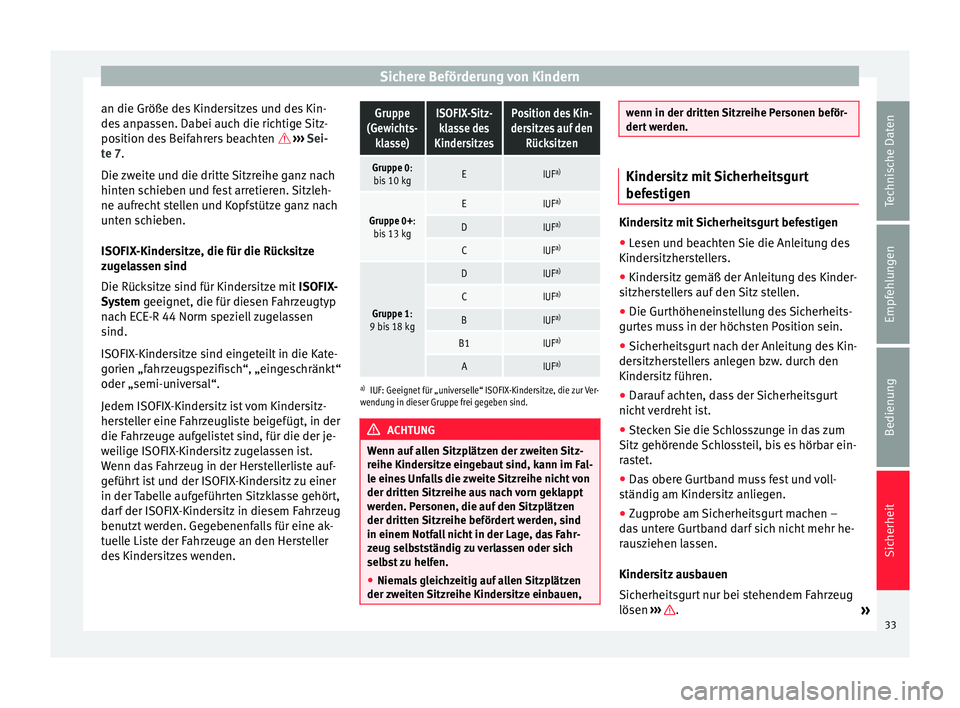

Sichere Beförderung von Kindern
an die Größe des Kindersitzes und des Kin-
des anpassen. Dabei auch die richtige Sitz-
position des Beifahrers beachten
››› Sei-
te 7.
Die zweite und die dritte Sitzreihe ganz nach
hinten schieben und fest arretieren. Sitzleh-
ne aufrecht stellen und Kopfstütze ganz nach
unten schieben.
ISOFIX-Kindersitze, die für die Rücksitze
zugelassen sind
Die Rücksitze sind für Kindersitze mit ISOFIX-
System
geeignet, die für diesen Fahrzeugtyp
nach ECE-R 44 Norm speziell zugelassen
sind.
ISOFIX-Kindersitze sind eingeteilt in die Kate-
gorien „fahrzeugspezifisch“, „eingeschränkt“
oder „semi-universal“.
Jedem ISOFIX-Kindersitz ist vom Kindersitz-
hersteller eine Fahrzeugliste beigefügt, in der
die Fahrzeuge aufgelistet sind, für die der je-
weilige ISOFIX-Kindersitz zugelassen ist.
Wenn das Fahrzeug in der Herstellerliste auf-
geführt ist und der ISOFIX-Kindersitz zu einer
in der Tabelle aufgeführten Sitzklasse gehört,
darf der ISOFIX-Kindersitz in diesem Fahrzeug
benutzt werden. Gegebenenfalls für eine ak-
tuelle Liste der Fahrzeuge an den Hersteller
des Kindersitzes wenden.
Gruppe
(Gewichts- klasse)ISOFIX-Sitz-klasse des
KindersitzesPosition des Kin-
dersitzes auf den Rücksitzen
Gruppe 0:bis 10 kgEIUF a)
Gruppe 0+:
bis 13 kgEIUF a)
DIUFa)
CIUFa)
Gruppe 1:
9 bis 18 kg
DIUF a)
CIUFa)
BIUFa)
B1IUFa)
AIUFa)
a)
IUF: Geeignet für „universelle“ ISOFIX-Kindersitze, die zur Ver-
wendung in dieser Gruppe frei gegeben sind. ACHTUNG
Wenn auf allen Sitzplätzen der zweiten Sitz-
reihe Kindersitze eingebaut sind, kann im Fal-
le eines Unfalls die zweite Sitzreihe nicht von
der dritten Sitzreihe aus nach vorn geklappt
werden. Personen, die auf den Sitzplätzen
der dritten Sitzreihe befördert werden, sind
in einem Notfall nicht in der Lage, das Fahr-
zeug selbstständig zu verlassen oder sich
selbst zu helfen.
● Niemals gleichzeitig auf allen Sitzplätzen
der zweiten Sitzreihe Kindersitze einbauen, wenn in der dritten Sitzreihe Personen beför-
dert werden.
Kindersitz mit Sicherheitsgurt
befestigen
Kindersitz mit Sicherheitsgurt befestigen
●
Lesen und beachten Sie die Anleitung des
Kindersitzherstellers.
● Kindersitz gemäß der Anleitung des Kinder-
sitzherstellers auf den Sitz stellen.
● Die Gurthöheneinstellung des Sicherheits-
gurtes muss in der höchsten Position sein.
● Sicherheitsgurt nach der Anleitung des Kin-
dersitzherstellers anlegen bzw. durch den
Kindersitz führen.
● Darauf achten, dass der Sicherheitsgurt
nicht verdreht ist.
● Stecken Sie die Schlosszunge in das zum
Sitz gehörende Schlossteil, bis es hörbar ein-
rastet.
● Das obere Gurtband muss fest und voll-
ständig am Kindersitz anliegen.
● Zugprobe am Sicherheitsgurt machen –
das untere Gurtband darf sich nicht mehr he-
rausziehen lassen.
Kindersitz ausbauen
Sicherheitsgurt nur bei stehendem Fahrzeug
lösen ››› .
»
33
Technische Daten
Empfehlungen
Bedienung
Sicherheit

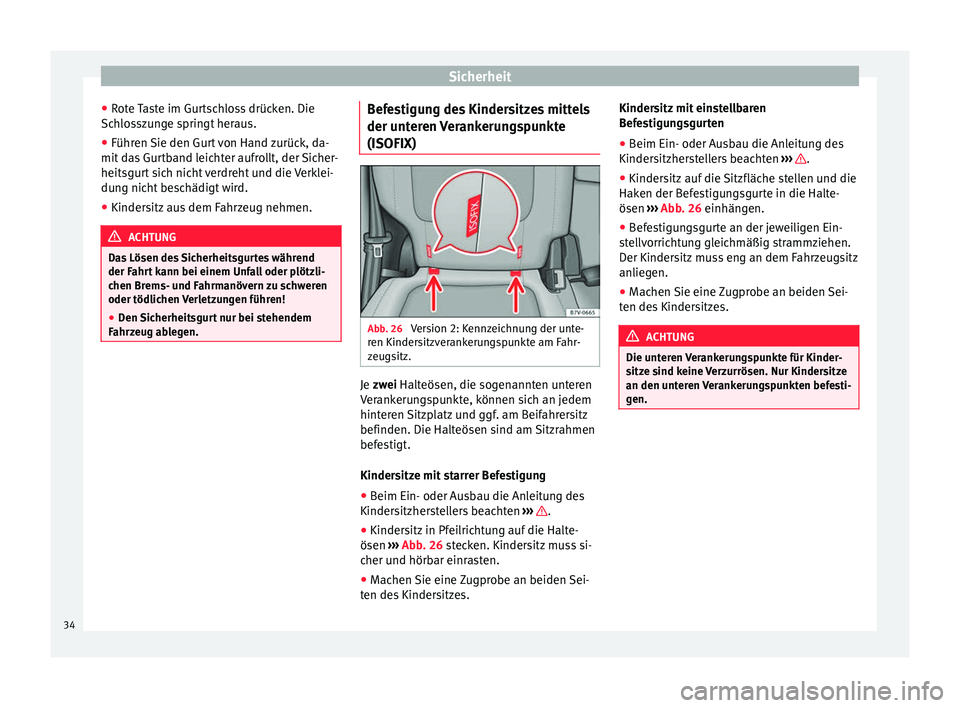

Page 36 of 322
Sicherheit
● Rote Taste im Gurtschloss drücken. Die
Schlosszunge springt heraus.
● Führen Sie den Gurt von Hand zurück, da-
mit das Gurtband leichter aufrollt, der Sicher-
heitsgurt sich nicht verdreht und die Verklei-
dung nicht beschädigt wird.
● Kindersitz aus dem Fahrzeug nehmen. ACHTUNG
Das Lösen des Sicherheitsgurtes während
der Fahrt kann bei einem Unfall oder plötzli-
chen Brems- und Fahrmanövern zu schweren
oder tödlichen Verletzungen führen!
● Den Sicherheitsgurt nur bei stehendem
Fahrzeug ablegen. Befestigung des Kindersitzes mittels
der unteren Verankerungspunkte
(ISOFIX)
Abb. 26
Version 2: Kennzeichnung der unte-
ren Kindersitzverankerungspunkte am Fahr-
zeugsitz. Je
zwei
Halteösen, die sogenannten unteren
V
erankerungspunkte, können sich an jedem
hinteren Sitzplatz und ggf. am Beifahrersitz
befinden. Die Halteösen sind am Sitzrahmen
befestigt.
Kindersitze mit starrer Befestigung
● Beim Ein- oder Ausbau die Anleitung des
Kindersitzherstellers beachten ››› .
● Kindersitz in Pfeilrichtung auf die Halte-
ösen ››› Abb. 26 stecken. Kindersitz muss si-
c her u
nd hörbar einrasten.
● Machen Sie eine Zugprobe an beiden Sei-
ten des Kindersitzes. Kindersitz mit einstellbaren
Befestigungsgurten
●
Beim Ein- oder Ausbau die Anleitung des
Kindersitzherstellers beachten ››› .
● Kindersitz auf die Sitzfläche stellen und die
Haken der Befestigungsgurte in die Halte-
ösen ››› Abb. 26 einhängen.
● Bef
estigungsgurte an der jeweiligen Ein-
stellvorrichtung gleichmäßig strammziehen.
Der Kindersitz muss eng an dem Fahrzeugsitz
anliegen.
● Machen Sie eine Zugprobe an beiden Sei-
ten des Kindersitzes. ACHTUNG
Die unteren Verankerungspunkte für Kinder-
sitze sind keine Verzurrösen. Nur Kindersitze
an den unteren Verankerungspunkten befesti-
gen. 34

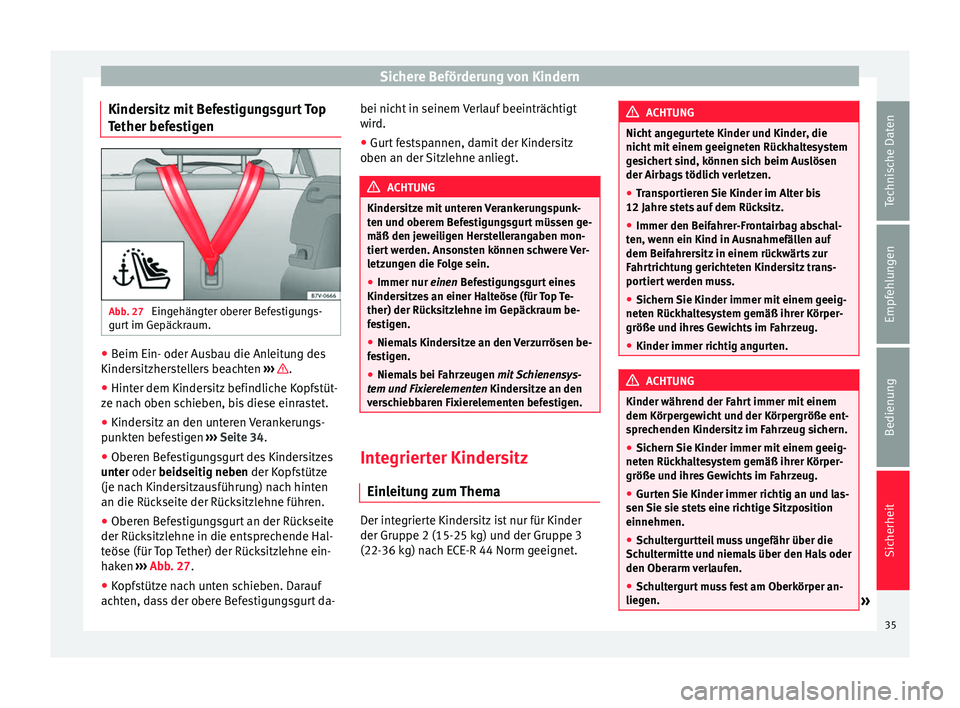

Page 37 of 322
Sichere Beförderung von Kindern
Kindersitz mit Befestigungsgurt Top
Tether befestigen Abb. 27
Eingehängter oberer Befestigungs-
gurt im Gepäckraum. ●
Beim Ein- oder Ausbau die Anleitung des
Kindersitzherstellers beachten ››› .
● Hinter dem Kindersitz befindliche Kopfstüt-
ze nach oben schieben, bis diese einrastet.
● Kindersitz an den unteren Verankerungs-
punkten befestigen ››› Seite 34 .
● Ober
en Befestigungsgurt des Kindersitzes
unter
oder beidseitig neben der Kopfstütze
(je nach Kindersitzausführung) nach hinten
an die Rückseite der Rücksitzlehne führen.
● Oberen Befestigungsgurt an der Rückseite
der Rücksitzlehne in die entsprechende Hal-
teöse (für Top Tether) der Rücksitzlehne ein-
haken ››› Abb. 27
.
● Kopfstütze nach unten schieben. Darauf
achten, dass der obere Befestigungsgurt da- bei nicht in seinem Verlauf beeinträchtigt
wird.
●
Gurt festspannen, damit der Kindersitz
oben an der Sitzlehne anliegt. ACHTUNG
Kindersitze mit unteren Verankerungspunk-
ten und oberem Befestigungsgurt müssen ge-
mäß den jeweiligen Herstellerangaben mon-
tiert werden. Ansonsten können schwere Ver-
letzungen die Folge sein.
● Immer nur einen Befestigungsgurt eines
Kinder
sitzes an einer Halteöse (für Top Te-
ther) der Rücksitzlehne im Gepäckraum be-
festigen.
● Niemals Kindersitze an den Verzurrösen be-
festigen.
● Niemals bei Fahrzeugen mit Schienensys-
tem und Fixierelementen Kindersitze an den
ver
schiebbaren Fixierelementen befestigen. Integrierter Kindersitz
Einleitung zum Thema Der integrierte Kindersitz ist nur für Kinder
der Gruppe 2 (15-25 kg) und der Gruppe 3
(22-36 kg) nach ECE-R 44 Norm geeignet. ACHTUNG
Nicht angegurtete Kinder und Kinder, die
nicht mit einem geeigneten Rückhaltesystem
gesichert sind, können sich beim Auslösen
der Airbags tödlich verletzen.
● Transportieren Sie Kinder im Alter bis
12 Jahre stets auf dem Rücksitz.
● Immer den Beifahrer-Frontairbag abschal-
ten, wenn ein Kind in Ausnahmefällen auf
dem Beifahrersitz in einem rückwärts zur
Fahrtrichtung gerichteten Kindersitz trans-
portiert werden muss.
● Sichern Sie Kinder immer mit einem geeig-
neten Rückhaltesystem gemäß ihrer Körper-
größe und ihres Gewichts im Fahrzeug.
● Kinder immer richtig angurten. ACHTUNG
Kinder während der Fahrt immer mit einem
dem Körpergewicht und der Körpergröße ent-
sprechenden Kindersitz im Fahrzeug sichern.
● Sichern Sie Kinder immer mit einem geeig-
neten Rückhaltesystem gemäß ihrer Körper-
größe und ihres Gewichts im Fahrzeug.
● Gurten Sie Kinder immer richtig an und las-
sen Sie sie stets eine richtige Sitzposition
einnehmen.
● Schultergurtteil muss ungefähr über die
Schultermitte und niemals über den Hals oder
den Oberarm verlaufen.
● Schultergurt muss fest am Oberkörper an-
liegen. » 35
Technische Daten
Empfehlungen
Bedienung
Sicherheit

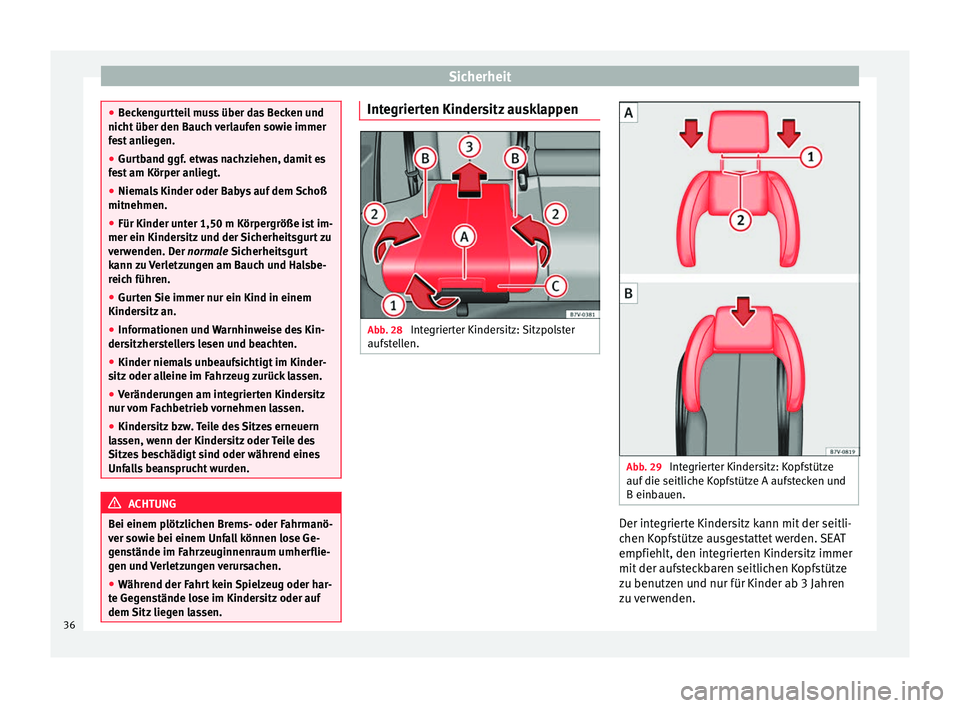

Page 38 of 322
Sicherheit
●
Beckengurtteil muss über das Becken und
nicht über den Bauch verlaufen sowie immer
fest anliegen.
● Gurtband ggf. etwas nachziehen, damit es
fest am Körper anliegt.
● Niemals Kinder oder Babys auf dem Schoß
mitnehmen.
● Für Kinder unter 1,50 m Körpergröße ist im-
mer ein Kindersitz und der Sicherheitsgurt zu
verwenden. Der normale Sicherheitsgurt
k ann
zu Verletzungen am Bauch und Halsbe-
reich führen.
● Gurten Sie immer nur ein Kind in einem
Kindersitz an.
● Informationen und Warnhinweise des Kin-
dersitzherstellers lesen und beachten.
● Kinder niemals unbeaufsichtigt im Kinder-
sitz oder alleine im Fahrzeug zurück lassen.
● Veränderungen am integrierten Kindersitz
nur vom Fachbetrieb vornehmen lassen.
● Kindersitz bzw. Teile des Sitzes erneuern
lassen, wenn der Kindersitz oder Teile des
Sitzes beschädigt sind oder während eines
Unfalls beansprucht wurden. ACHTUNG
Bei einem plötzlichen Brems- oder Fahrmanö-
ver sowie bei einem Unfall können lose Ge-
genstände im Fahrzeuginnenraum umherflie-
gen und Verletzungen verursachen.
● Während der Fahrt kein Spielzeug oder har-
te Gegenstände lose im Kindersitz oder auf
dem Sitz liegen lassen. Integrierten Kindersitz ausklappen
Abb. 28
Integrierter Kindersitz: Sitzpolster
aufstellen. Abb. 29
Integrierter Kindersitz: Kopfstütze
auf die seitliche Kopfstütze A aufstecken und
B einbauen. Der integrierte Kindersitz kann mit der seitli-
chen Kopfstütze ausgestattet werden. SEAT
empfiehlt, den integrierten Kindersitz immer
mit der aufsteckbaren seitlichen Kopfstütze
zu benutzen und nur für Kinder ab 3 Jahren
zu verwenden.
36

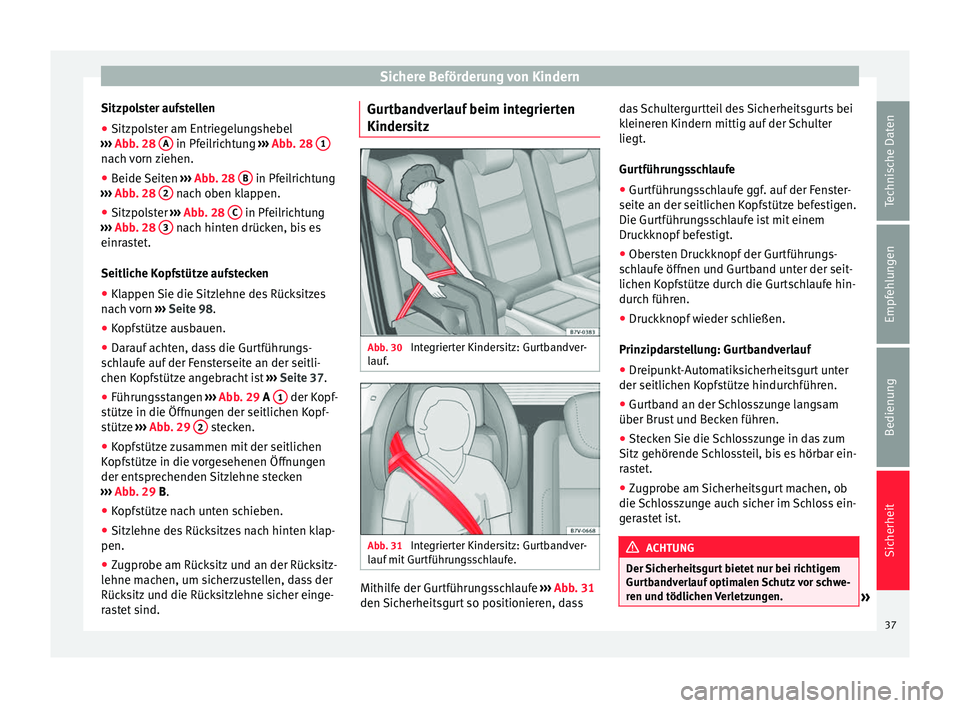

Page 39 of 322
Sichere Beförderung von Kindern
Sitzpolster aufstellen
● Sitzpolster am Entriegelungshebel
››› Abb. 28 A in Pfeilrichtung
››› Abb. 28 1 nach vorn ziehen.
●
Beide Seiten ››› Abb. 28 B in Pfeilrichtung
››› Abb. 28 2 nach oben klappen.
● Sitzpolster ››› Abb. 28 C in Pfeilrichtung
››› Abb. 28 3 nach hinten drücken, bis es
einrastet.
Seitliche Kopfstütze aufstecken
● Klappen Sie die Sitzlehne des Rücksitzes
nach vorn ››› Seite 98 .
● Kopf
stütze ausbauen.
● Darauf achten, dass die Gurtführungs-
schlaufe auf der Fensterseite an der seitli-
chen Kopfstütze angebracht ist ››› Seite 37.
● Führun
gsstangen ››› Abb. 29 A
1 der Kopf-
stütze in die Öffnungen der seitlichen Kopf-
stütze ››› Abb. 29 2 stecken.
● Kopfstütze zusammen mit der seitlichen
Kopfstütze in die vorgesehenen Öffnungen
der entsprechenden Sitzlehne stecken
››› Abb. 29
B
.
● Kopfstütze nach unten schieben.
● Sitzlehne des Rücksitzes nach hinten klap-
pen.
● Zugprobe am Rücksitz und an der Rücksitz-
lehne machen, um sicherzustellen, dass der
Rücksitz und die Rücksitzlehne sicher einge-
rastet sind. Gurtbandverlauf beim integrierten
Kindersitz
Abb. 30
Integrierter Kindersitz: Gurtbandver-
lauf. Abb. 31
Integrierter Kindersitz: Gurtbandver-
lauf mit Gurtführungsschlaufe. Mithilfe der Gurtführungsschlaufe
›››
Abb. 31
den Sicherheitsgurt so positionieren, dass das Schultergurtteil des Sicherheitsgurts bei
kleineren Kindern mittig auf der Schulter
liegt.
Gurtführungsschlaufe
● Gurtführungsschlaufe ggf. auf der Fenster-
seite an der seitlichen Kopfstütze befestigen.
Die Gurtführungsschlaufe ist mit einem
Druckknopf befestigt.
● Obersten Druckknopf der Gurtführungs-
schlaufe öffnen und Gurtband unter der seit-
lichen Kopfstütze durch die Gurtschlaufe hin-
durch führen.
● Druckknopf wieder schließen.
Prinzipdarstellung: Gurtbandverlauf
● Dreipunkt-Automatiksicherheitsgurt unter
der seitlichen Kopfstütze hindurchführen.
● Gurtband an der Schlosszunge langsam
über Brust und Becken führen.
● Stecken Sie die Schlosszunge in das zum
Sitz gehörende Schlossteil, bis es hörbar ein-
rastet.
● Zugprobe am Sicherheitsgurt machen, ob
die Schlosszunge auch sicher im Schloss ein-
gerastet ist. ACHTUNG
Der Sicherheitsgurt bietet nur bei richtigem
Gurtbandverlauf optimalen Schutz vor schwe-
ren und tödlichen Verletzungen. » 37
Technische Daten
Empfehlungen
Bedienung
Sicherheit

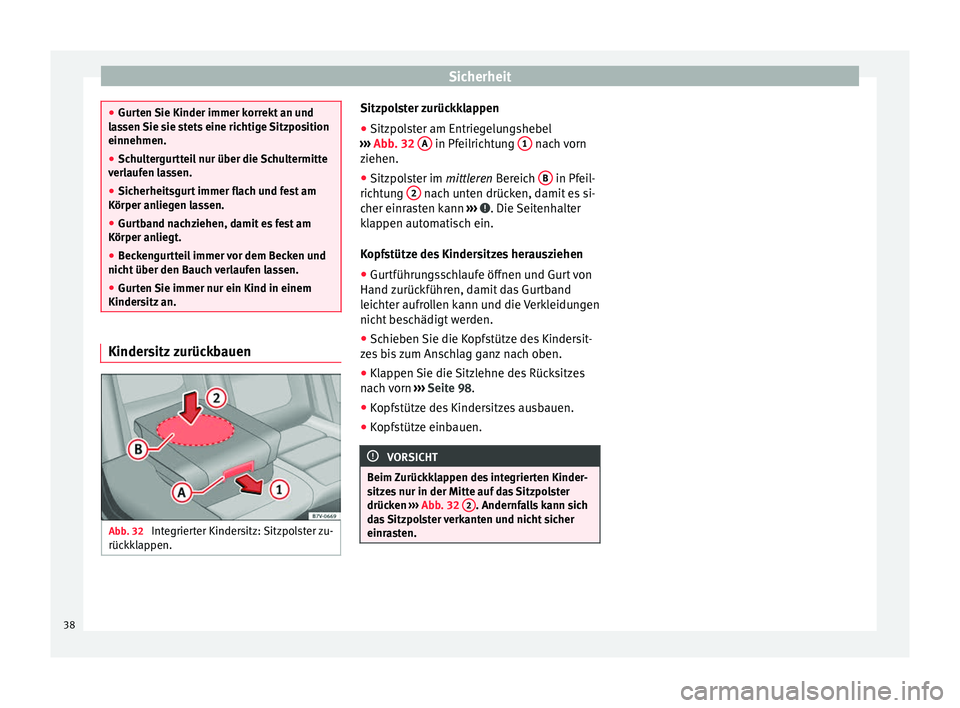

Page 40 of 322
Sicherheit
●
Gurten Sie Kinder immer korrekt an und
lassen Sie sie stets eine richtige Sitzposition
einnehmen.
● Schultergurtteil nur über die Schultermitte
verlaufen lassen.
● Sicherheitsgurt immer flach und fest am
Körper anliegen lassen.
● Gurtband nachziehen, damit es fest am
Körper anliegt.
● Beckengurtteil immer vor dem Becken und
nicht über den Bauch verlaufen lassen.
● Gurten Sie immer nur ein Kind in einem
Kindersitz an. Kindersitz zurückbauen
Abb. 32
Integrierter Kindersitz: Sitzpolster zu-
rückklappen. Sitzpolster zurückklappen
● Sitzpolster am Entriegelungshebel
››› Abb. 32 A in Pfeilrichtung
1 nach vorn
ziehen.
● Sitzpolster im mittleren
Bereich B in Pfeil-
richtung 2 nach unten drücken, damit es si-
cher einrasten kann ››› . Die Seitenhalter
klappen automatisch ein.
Kopfstütze des Kindersitzes herausziehen
● Gurtführungsschlaufe öffnen und Gurt von
Hand zurückführen, damit das Gurtband
leichter aufrollen kann und die Verkleidungen
nicht beschädigt werden.
● Schieben Sie die Kopfstütze des Kindersit-
zes bis zum Anschlag ganz nach oben.
● Klappen Sie die Sitzlehne des Rücksitzes
nach vorn ››› Seite 98 .
● Kopf
stütze des Kindersitzes ausbauen.
● Kopfstütze einbauen. VORSICHT
Beim Zurückklappen des integrierten Kinder-
sitzes nur in der Mitte auf das Sitzpolster
drücken ››› Abb. 32 2 . Andernfalls kann sich
das Sitzpolster verkanten und nicht sicher
einrasten. 38
