Seat Alhambra 2016 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2016, Model line: Alhambra, Model: Seat Alhambra 2016Pages: 348, PDF-Größe: 6.07 MB

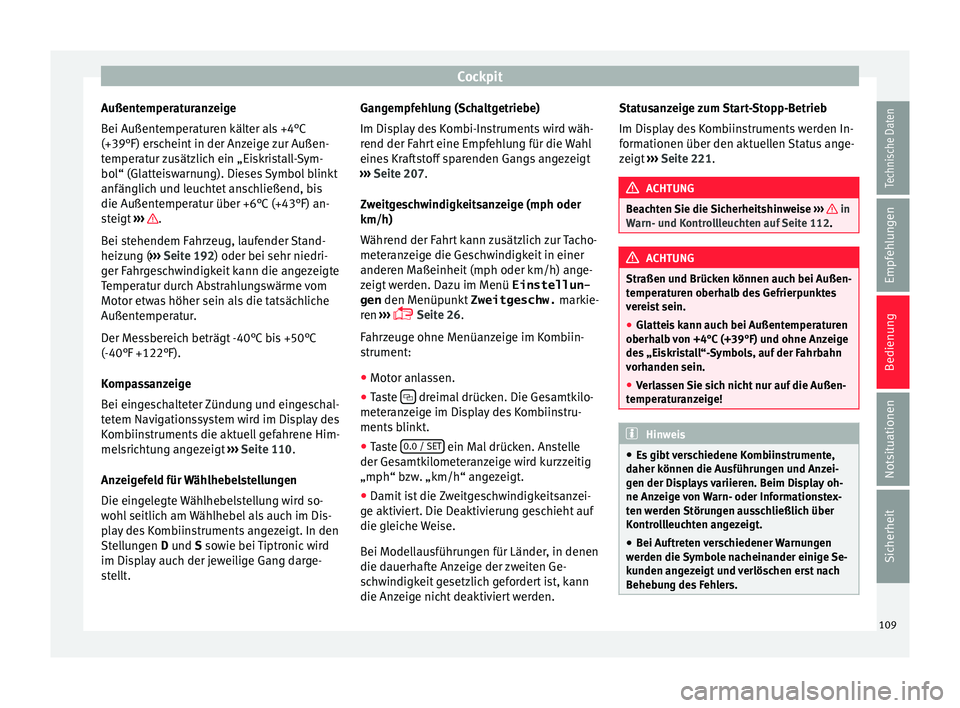

Page 111 of 348
Cockpit
Außentemperaturanzeige
B ei Außent
emper
aturen kälter als +4°C
(+39°F) erscheint in der Anzeige zur Außen-
temperatur zusätzlich ein „Eiskristall-Sym-
bol“ (Glatteiswarnung). Dieses Symbol blinkt
anfänglich und leuchtet anschließend, bis
die Außentemperatur über +6°C (+43°F) an-
steigt ››› .
B ei s
t
ehendem Fahrzeug, laufender Stand-
heizung ( ››› Seite 192) oder bei sehr niedri-
ger Fahrgeschwindigkeit kann die angezeigte
Temperatur durch Abstrahlungswärme vom
Motor etwas höher sein als die tatsächliche
Außentemperatur.
Der Messbereich beträgt -40°C bis +50°C
(-40°F +122°F).
Kompassanzeige
Bei eingeschalteter Zündung und eingeschal-
tetem Navigationssystem wird im Display des
Kombiinstruments die aktuell gefahrene Him-
melsrichtung angezeigt ››› Seite 110.
Anzeigefeld für Wählhebelstellungen
Die eingelegte Wählhebelstellung wird so-
wohl seitlich am Wählhebel als auch im Dis-
play des Kombiinstruments angezeigt. In den
Stellungen D und S sowie bei Tiptronic wird
im Display auch der jeweilige Gang darge-
stellt. Gangempfehlung (Schaltgetriebe)
Im Disp
lay des Kombi-Instruments wird wäh-
rend der Fahrt eine Empfehlung für die Wahl
eines Kraftstoff sparenden Gangs angezeigt
››› Seite 207.
Zweitgeschwindigkeitsanzeige (mph oder
km/h)
Während der Fahrt kann zusätzlich zur Tacho-
meteranzeige die Geschwindigkeit in einer
anderen Maßeinheit (mph oder km/h) ange-
zeigt werden. Dazu im Menü Einstellun-
gen den Menüpunkt Zweitgeschw. markie-
ren ›››
Seite 26.
Fahrzeuge ohne Menüanzeige im Kombiin-
strument:
● Motor anlassen.
● Taste dreimal drücken. Die Gesamtkilo-
met er
an
zeige im Display des Kombiinstru-
ments blinkt.
● Taste 0.0 / SET ein Mal drücken. Anstelle
der Ge s
amtk
ilometeranzeige wird kurzzeitig
„mph“ bzw. „km/h“ angezeigt.
● Damit ist die Zweitgeschwindigkeitsanzei-
ge aktivier
t. Die Deaktivierung geschieht auf
die gleiche Weise.
Bei Modellausführungen für Länder, in denen
die dauerhafte Anzeige der zweiten Ge-
schwindigkeit gesetzlich gefordert ist, kann
die Anzeige nicht deaktiviert werden. Statusanzeige zum Start-Stopp-Betrieb
Im Disp
lay des Kombiinstruments werden In-
formationen über den aktuellen Status ange-
zeigt ››› Seite 221. ACHTUNG
Beachten Sie die Sicherheitshinweise ›››
in
Warn- u nd K
ontrollleuchten auf Seite 112. ACHTUNG
Straßen und Brücken können auch bei Außen-
temper at
uren oberhalb des Gefrierpunktes
vereist sein.
● Glatteis kann auch bei Außentemperaturen
oberha
lb von +4°C (+39°F) und ohne Anzeige
des „Eiskristall“-Symbols, auf der Fahrbahn
vorhanden sein.
● Verlassen Sie sich nicht nur auf die Außen-
temperat
uranzeige! Hinweis
● Es gibt
verschiedene Kombiinstrumente,
daher können die Ausführungen und Anzei-
gen der Displays variieren. Beim Display oh-
ne Anzeige von Warn- oder Informationstex-
ten werden Störungen ausschließlich über
Kontrollleuchten angezeigt.
● Bei Auftreten verschiedener Warnungen
werden die
Symbole nacheinander einige Se-
kunden angezeigt und verlöschen erst nach
Behebung des Fehlers. 109
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

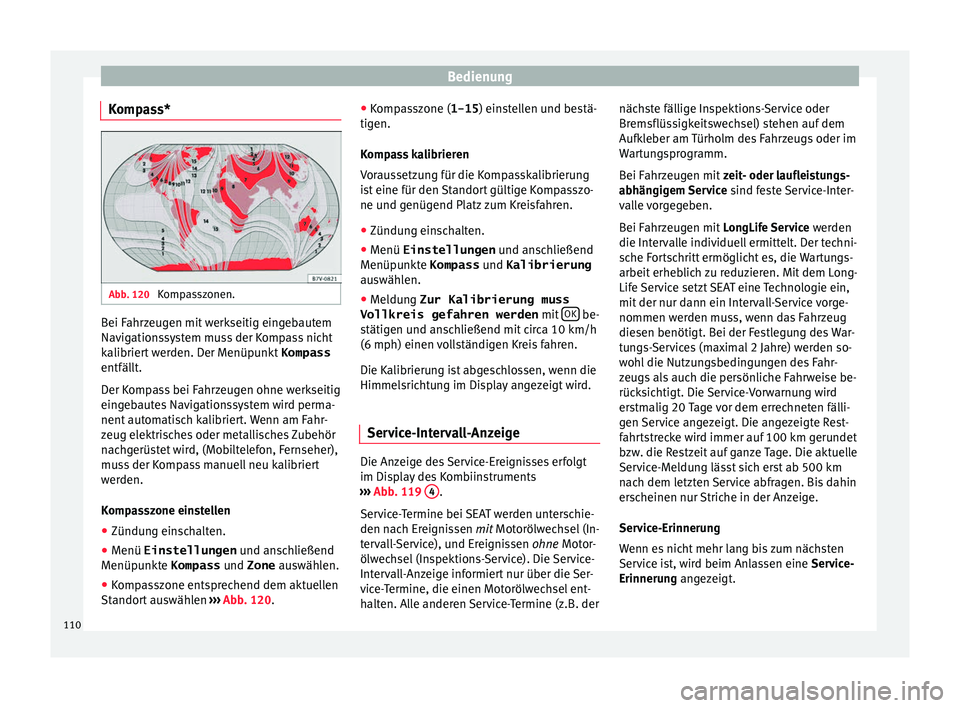

Page 112 of 348
Bedienung
Kompass* Abb. 120
Kompasszonen. Bei Fahrzeugen mit werkseitig eingebautem
Nav
ig
ation
ssystem muss der Kompass nicht
kalibriert werden. Der Menüpunkt Kompass
entfällt.
Der Kompass bei Fahrzeugen ohne werkseitig
eingebautes Navigationssystem wird perma-
nent automatisch kalibriert. Wenn am Fahr-
zeug elektrisches oder metallisches Zubehör
nachgerüstet wird, (Mobiltelefon, Fernseher),
muss der Kompass manuell neu kalibriert
werden.
Kompasszone einstellen
● Zündung einschalten.
● Menü Einstellungen und ans
chließend
Menüpunkte Kompass und Zone auswählen.
● Kompasszone entsprechend dem aktuellen
Standort
auswählen ››› Abb. 120. ●
Kompa
sszone (1-15 ) einstellen und bestä-
tigen.
Kompass kalibrieren
Voraussetzung für die Kompasskalibrierung
ist eine für den Standort gültige Kompasszo-
ne und genügend Platz zum Kreisfahren.
● Zündung einschalten.
● Menü Einstellungen und ans
chließend
Menüpunkte Kompass und Kalibrierung
auswählen.
● Meldung Zur Kalibrierung muss
Vollkreis gefahren werden mit OK be-
s tätig
en u
nd anschließend mit circa 10 km/h
(6 mph) einen vollständigen Kreis fahren.
Die Kalibrierung ist abgeschlossen, wenn die
Himmelsrichtung im Display angezeigt wird.
Service-Intervall-Anzeige Die Anzeige des Service-Ereignisses erfolgt
im Di
s
p
lay des Kombiinstruments
››› Abb. 119 4 .
Ser v
ic
e-Termine bei SEAT werden unterschie-
den nach Ereignissen mit Motorölwechsel (In-
tervall-Service), und Ereignissen ohne Motor-
ölwechsel (Inspektions-Service). Die Service-
Intervall-Anzeige informiert nur über die Ser-
vice-Termine, die einen Motorölwechsel ent-
halten. Alle anderen Service-Termine (z.B. der nächste fällige Inspektions-Service oder
Bremsflüss
igkeitswechsel) stehen auf dem
Aufkleber am Türholm des Fahrzeugs oder im
Wartungsprogramm.
Bei Fahrzeugen mit zeit- oder laufleistungs-
abhängigem Service sind feste Service-Inter-
valle vorgegeben.
Bei Fahrzeugen mit LongLife Service werden
die Intervalle individuell ermittelt. Der techni-
sche Fortschritt ermöglicht es, die Wartungs-
arbeit erheblich zu reduzieren. Mit dem Long-
Life Service setzt SEAT eine Technologie ein,
mit der nur dann ein Intervall-Service vorge-
nommen werden muss, wenn das Fahrzeug
diesen benötigt. Bei der Festlegung des War-
tungs-Services (maximal 2 Jahre) werden so-
wohl die Nutzungsbedingungen des Fahr-
zeugs als auch die persönliche Fahrweise be-
rücksichtigt. Die Service-Vorwarnung wird
erstmalig 20 Tage vor dem errechneten fälli-
gen Service angezeigt. Die angezeigte Rest-
fahrtstrecke wird immer auf 100 km gerundet
bzw. die Restzeit auf ganze Tage. Die aktuelle
Service-Meldung lässt sich erst ab 500 km
nach dem letzten Service abfragen. Bis dahin
erscheinen nur Striche in der Anzeige.
Service-Erinnerung
Wenn es nicht mehr lang bis zum nächsten
Service ist, wird beim Anlassen eine Service-
Erinnerung angezeigt.
110

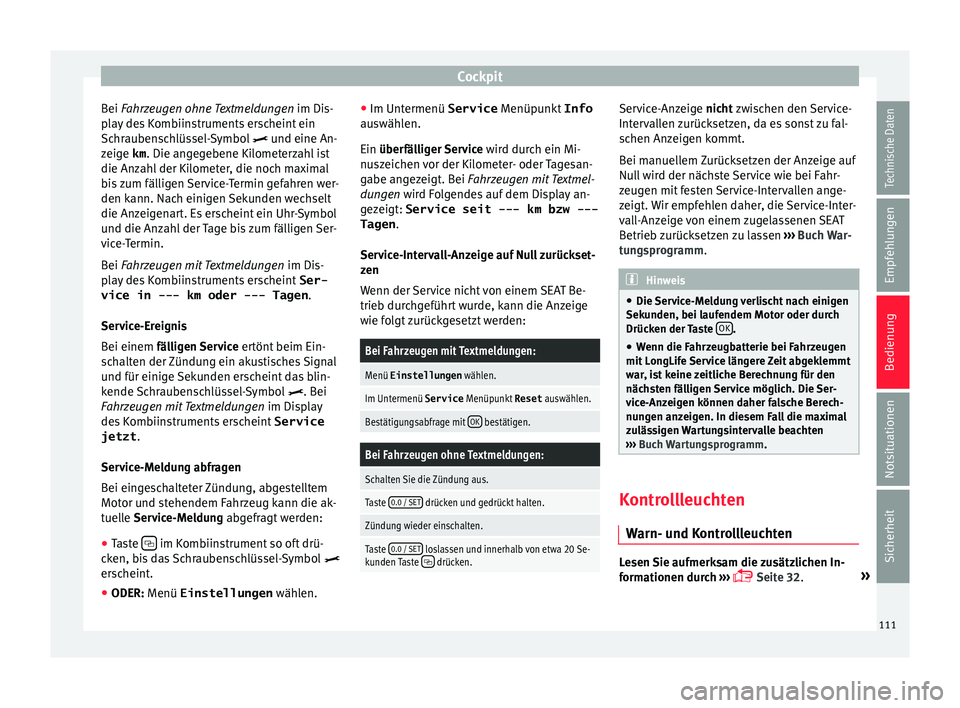

Page 113 of 348
Cockpit
Bei Fahrz eugen ohne Textmeldungen im Dis-
p l
ay des Kombiinstruments erscheint ein
Schraubenschlüssel-Symbol und eine An-
zeige km . Die angegebene Kilometerzahl ist
die Anzahl der Kilometer, die noch maximal
bis zum fälligen Service-Termin gefahren wer-
den kann. Nach einigen Sekunden wechselt
die Anzeigenart. Es erscheint ein Uhr-Symbol
und die Anzahl der Tage bis zum fälligen Ser-
vice-Termin.
Bei Fahrzeugen mit Textmeldungen im Dis-
play des Kombiinstruments erscheint Ser-
vice in --- km oder --- Tagen .
Service-Ereignis
Bei einem fälligen Service ertönt beim Ein-
schalten der Zündung ein akustisches Signal
und für einige Sekunden erscheint das blin-
kende Schraubenschlüssel-Symbol . Bei
Fahrzeugen mit Textmeldungen im Display
des Kombiinstruments erscheint Service
jetzt .
Service-Meldung abfragen
Bei eingeschalteter Zündung, abgestelltem
Motor und stehendem Fahrzeug kann die ak-
tuelle Service-Meldung abgefragt werden: ● Taste im Kombiinstrument so oft drü-
c k
en, b
is das Schraubenschlüssel-Symbol
erscheint.
● ODER: Menü Einstellungen wähl
en.●
Im Untermenü Service M
enüpunkt Info
auswählen.
Ein überfälliger Service wird durch ein Mi-
nuszeichen vor der Kilometer- oder Tagesan-
gabe angezeigt. Bei Fahrzeugen mit Textmel-
dungen wird Folgendes auf dem Display an-
gezeigt: Service seit --- km bzw ---
Tagen .
Service-Intervall-Anzeige auf Null zurückset-
zen
Wenn der Service nicht von einem SEAT Be-
trieb durchgeführt wurde, kann die Anzeige
wie folgt zurückgesetzt werden:
Bei Fahrzeugen mit Textmeldungen:
Menü Einstellungen wählen.
Im Untermenü Service Menüpunkt Reset auswählen.
Bestätigungsabfrage mit OK bestätigen.
Bei Fahrzeugen ohne Textmeldungen:
Schalten Sie die Zündung aus.
Taste 0.0 / SET drücken und gedrückt halten.
Zündung wieder einschalten.
Taste 0.0 / SET loslassen und innerhalb von etwa 20 Se-
kunden Taste drücken. Service-Anzeige nic
ht
zw
ischen den Service-
Intervallen zurücksetzen, da es sonst zu fal-
schen Anzeigen kommt.
Bei manuellem Zurücksetzen der Anzeige auf
Null wird der nächste Service wie bei Fahr-
zeugen mit festen Service-Intervallen ange-
zeigt. Wir empfehlen daher, die Service-Inter-
vall-Anzeige von einem zugelassenen SEAT
Betrieb zurücksetzen zu lassen ››› Buch War-
tungsprogramm. Hinweis
● Die Ser v
ice-Meldung verlischt nach einigen
Sekunden, bei laufendem Motor oder durch
Drücken der Taste OK .
● Wenn die Fahrzeugbatterie bei Fahrzeugen
mit L on
gLife Service längere Zeit abgeklemmt
war, ist keine zeitliche Berechnung für den
nächsten fälligen Service möglich. Die Ser-
vice-Anzeigen können daher falsche Berech-
nungen anzeigen. In diesem Fall die maximal
zulässigen Wartungsintervalle beachten
››› Buch Wartungsprogramm. Kontrollleuchten
W arn- u nd K
ontrollleuchten Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 32
. »
111
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

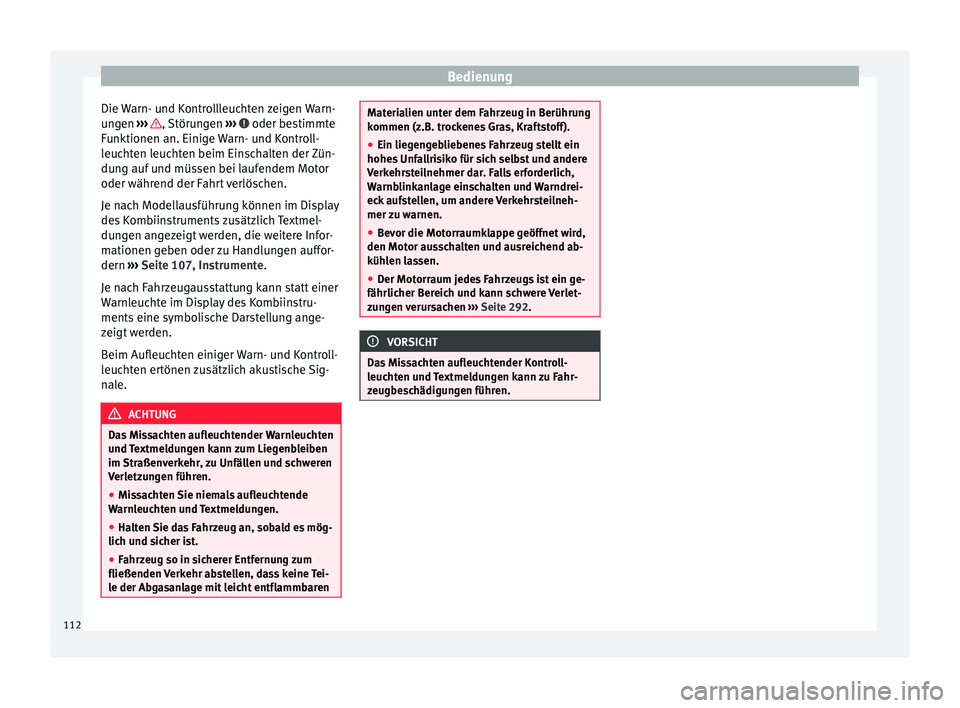

Page 114 of 348
Bedienung
Die Warn- und Kontrollleuchten zeigen Warn-
u n
g
en ››› , Störungen
››› oder bestimmte
F u
nktionen an. Einig
e Warn- und Kontroll-
leuchten leuchten beim Einschalten der Zün-
dung auf und müssen bei laufendem Motor
oder während der Fahrt verlöschen.
Je nach Modellausführung können im Display
des Kombiinstruments zusätzlich Textmel-
dungen angezeigt werden, die weitere Infor-
mationen geben oder zu Handlungen auffor-
dern ››› Seite 107, Instrumente.
Je nach Fahrzeugausstattung kann statt einer
Warnleuchte im Display des Kombiinstru-
ments eine symbolische Darstellung ange-
zeigt werden.
Beim Aufleuchten einiger Warn- und Kontroll-
leuchten ertönen zusätzlich akustische Sig-
nale. ACHTUNG
Das Missachten aufleuchtender Warnleuchten
und T
extmeldungen kann zum Liegenbleiben
im Straßenverkehr, zu Unfällen und schweren
Verletzungen führen.
● Missachten Sie niemals aufleuchtende
Warnl
euchten und Textmeldungen.
● Halten Sie das Fahrzeug an, sobald es mög-
lich und s
icher ist.
● Fahrzeug so in sicherer Entfernung zum
fließenden Verk
ehr abstellen, dass keine Tei-
le der Abgasanlage mit leicht entflammbaren Materialien unter dem Fahrzeug in Berührung
kommen (z.B. tr
oc
kenes Gras, Kraftstoff).
● Ein liegengebliebenes Fahrzeug stellt ein
hohes Unf
allrisiko für sich selbst und andere
Verkehrsteilnehmer dar. Falls erforderlich,
Warnblinkanlage einschalten und Warndrei-
eck aufstellen, um andere Verkehrsteilneh-
mer zu warnen.
● Bevor die Motorraumklappe geöffnet wird,
den Motor aus
schalten und ausreichend ab-
kühlen lassen.
● Der Motorraum jedes Fahrzeugs ist ein ge-
fährlicher Ber
eich und kann schwere Verlet-
zungen verursachen ››› Seite 292. VORSICHT
Das Missachten aufleuchtender Kontroll-
leuc ht
en und Textmeldungen kann zu Fahr-
zeugbeschädigungen führen. 112
Page 115 of 348

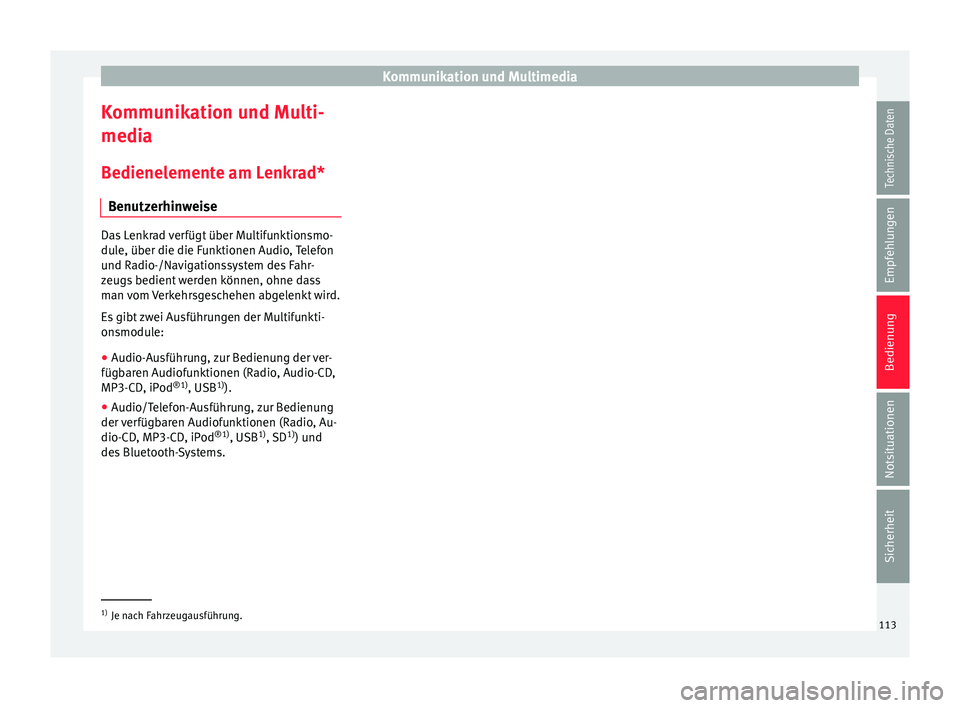

Kommunikation und Multimedia
Kommunikation und Multi-
medi a
B edienel
emente am Lenkrad*
Benutzerhinweise Das Lenkrad verfügt über Multifunktionsmo-
dul
e, über die die F
unktionen Audio, Telefon
und Radio-/Navigationssystem des Fahr-
zeugs bedient werden können, ohne dass
man vom Verkehrsgeschehen abgelenkt wird.
Es gibt zwei Ausführungen der Multifunkti-
onsmodule:
● Audio-Ausführung, zur Bedienung der ver-
fügb ar
en Audiofunktionen (Radio, Audio-CD,
MP3-CD, iPod ®1)
, USB 1)
).
● Audio/Telefon-Ausführung, zur Bedienung
der ver
fügbaren Audiofunktionen (Radio, Au-
dio-CD, MP3-CD, iPod ®1)
, USB 1)
, SD 1)
) und
des Bluetooth-Systems. 1)
Je nach Fahrzeugausführung.
113
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 116 of 348
Bedienung

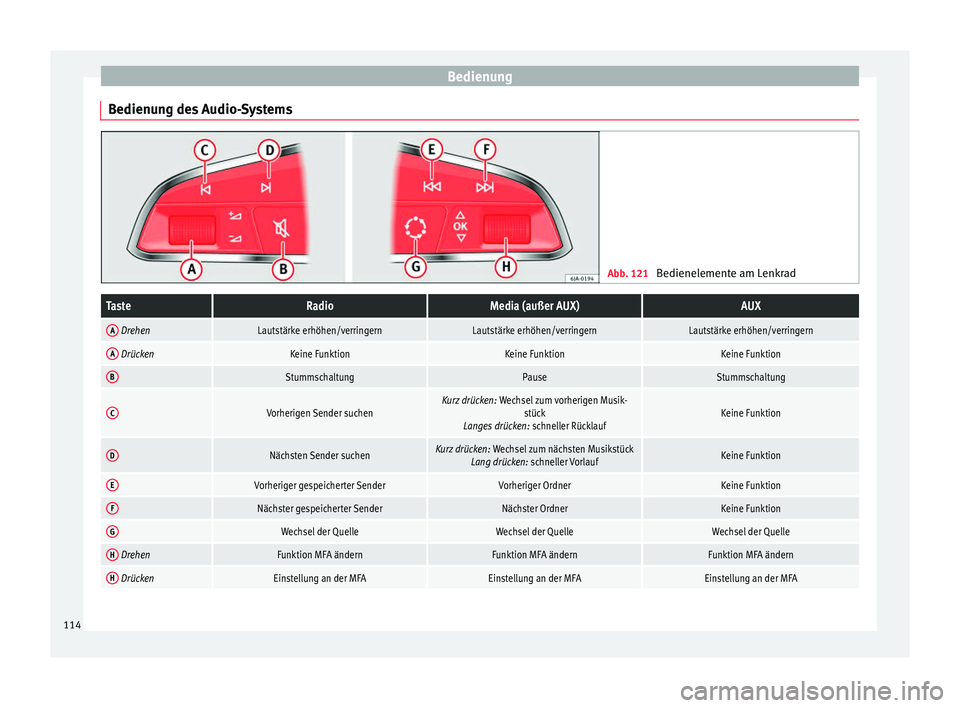

Bedienung des Audio-Systems Abb. 121
Bedienelemente am LenkradTasteRadioMedia (außer AUX)AUX
A DrehenLautstärke erhöhen/verringernLautstärke erhöhen/verringernLautstärke erhöhen/verringern
A DrückenKeine FunktionKeine FunktionKeine Funktion
BStummschaltungPauseStummschaltung
CVorherigen Sender suchenKurz drücken: Wechsel zum vorherigen Musik-
stück
Langes drücken: schneller RücklaufKeine Funktion
DNächsten Sender suchenKurz drücken: Wechsel zum nächsten Musikstück
Lang drücken: schneller VorlaufKeine Funktion
EVorheriger gespeicherter SenderVorheriger OrdnerKeine Funktion
FNächster gespeicherter SenderNächster OrdnerKeine Funktion
GWechsel der QuelleWechsel der QuelleWechsel der Quelle
H DrehenFunktion MFA ändernFunktion MFA ändernFunktion MFA ändern
H DrückenEinstellung an der MFAEinstellung an der MFAEinstellung an der MFA 114
Page 117 of 348
Kommunikation und Multimedia
Bedienung des Audio- + Telefon-Systems Abb. 122
Bedienelemente am LenkradTasteRadioMedia (außer AUX)AUXTelefona)Navigation a)
A DrehenLautstärke erhöhen/verringernLautstärke erhöhen/verringernLautstärke erhöhen/verringernLautstärke erhöhen/verrin-
gernLautstärke erhöhen/verringern
A DrückenStummschaltungPauseStummschaltungStummschaltungStummschaltung
B
Kurze Betätigung: Telefonme-
nü im Kombiinstrument aufru- fena)
.
Anhaltende Betätigung: Wahl- wiederholung a)Kurze Betätigung: Telefonme-
nü im Kombiinstrument aufru- fena)
.
Anhaltende Betätigung: Wahl- wiederholung a)Kurze Betätigung: Telefonmenü
im Kombiinstrument aufru- fena)
.
Anhaltende Betätigung: Wahl- wiederholung a)
Kurze Betätigung: Aktives Te-
lefongespräch annehmen /
auflegen / Telefonmenü öff- nen.
Anhaltende Betätigung: Ein- gehenden Anruf ablehnen /
umschalten auf Privatmodus / Wahlwiederholung
Kurze Betätigung: Telefonme-
nü im Kombiinstrument aufru- fena)
.
Anhaltende Betätigung: Wahl- wiederholung a)
CVorherigen Sender suchen
Kurz drücken:
Wechsel zum
vorherigen Musikstück
Langes drücken: schneller
Rücklauf
Keine FunktionKeine Funktion b)Radio-/Media-Funktion (außer
AUX)
DNächsten Sender suchen
Kurz drücken: Wechsel zum
nächsten Musikstück
Lang drücken: schneller Vor- lauf
Keine FunktionKeine Funktion b)Radio-/Media-Funktion (außer
AUX)» 115
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 118 of 348

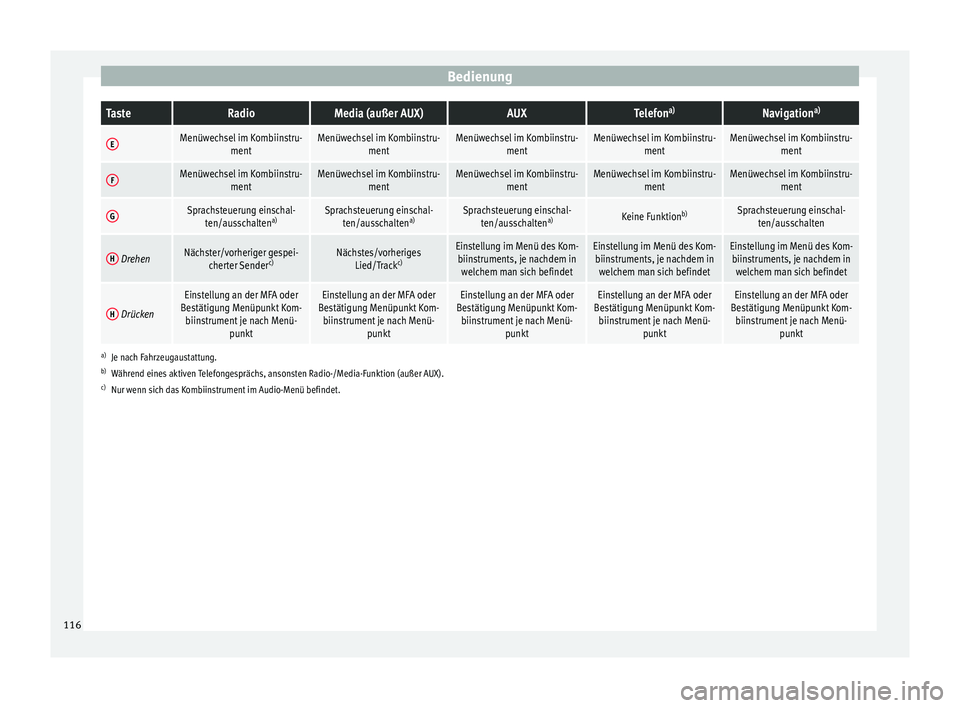

BedienungTasteRadioMedia (außer AUX)AUXTelefon
a)Navigation a)
EMenüwechsel im Kombiinstru-
mentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-ment
FMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-ment
GSprachsteuerung einschal-ten/ausschalten a)Sprachsteuerung einschal-
ten/ausschalten a)Sprachsteuerung einschal-
ten/ausschalten a)Keine Funktionb)Sprachsteuerung einschal-
ten/ausschalten
H DrehenNächster/vorheriger gespei- cherter Sender c)Nächstes/vorheriges
Lied/Track c)Einstellung im Menü des Kom-
biinstruments, je nachdem in welchem man sich befindetEinstellung im Menü des Kom-biinstruments, je nachdem in welchem man sich befindetEinstellung im Menü des Kom-biinstruments, je nachdem in welchem man sich befindet
H Drücken
Einstellung an der MFA oder
Bestätigung Menüpunkt Kom- biinstrument je nach Menü- punktEinstellung an der MFA oder
Bestätigung Menüpunkt Kom- biinstrument je nach Menü- punktEinstellung an der MFA oder
Bestätigung Menüpunkt Kom- biinstrument je nach Menü- punktEinstellung an der MFA oder
Bestätigung Menüpunkt Kom- biinstrument je nach Menü- punktEinstellung an der MFA oder
Bestätigung Menüpunkt Kom- biinstrument je nach Menü- punkt
a)Je nach Fahrzeugaustattung.
b) Während eines aktiven Telefongesprächs, ansonsten Radio-/Media-Funktion (außer AUX).
c) Nur wenn sich das Kombiinstrument im Audio-Menü befindet.
116
Page 119 of 348
Kommunikation und Multimedia

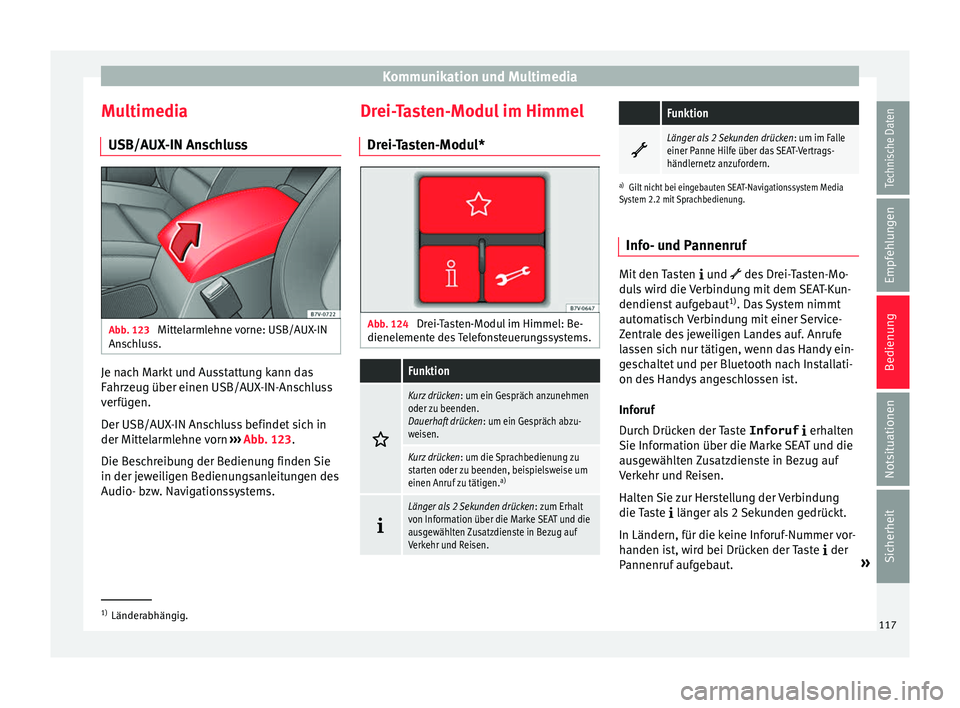

Multimedia USB/A UX
-IN An
schlussAbb. 123
Mittelarmlehne vorne: USB/AUX-IN
An s
c
hluss. Je nach Markt und Ausstattung kann das
F
ahr
z
eug über einen USB/AUX-IN-Anschluss
verfügen.
Der USB/AUX-IN Anschluss befindet sich in
der Mittelarmlehne vorn ››› Abb. 123.
Die Beschreibung der Bedienung finden Sie
in der jeweiligen Bedienungsanleitungen des
Audio- bzw. Navigationssystems. Drei-Tasten-Modul im Himmel
Drei-T
asten-Modul* Abb. 124
Drei-Tasten-Modul im Himmel: Be-
dienel ement
e de
s Telefonsteuerungssystems.
Funktion
Kurz drücken
: um ein Gespräch anzunehmen
oder zu beenden.
Dauerhaft drücken : um ein Gespräch abzu-
weisen.
Kurz drücken : um die Sprachbedienung zu
starten oder zu beenden, beispielsweise um
einen Anruf zu tätigen. a)
Länger als 2 Sekunden drücken
: zum Erhalt
von Information über die Marke SEAT und die
ausgewählten Zusatzdienste in Bezug auf
Verkehr und Reisen.
Funktion
Länger als 2 Sekunden drücken
: um im Falle
einer Panne Hilfe über das SEAT-Vertrags-
händlernetz anzufordern.
a) Gilt nicht bei eingebauten SEAT-Navigationssystem Media
System 2.2 mit Sprachbedienung.
Info- und Pannenruf Mit den Tasten
und de
s Drei-Tasten-Mo-
duls wird die Verbindung mit dem SEAT-Kun-
dendienst aufgebaut 1)
. Das System nimmt
automatisch Verbindung mit einer Service-
Zentrale des jeweiligen Landes auf. Anrufe
lassen sich nur tätigen, wenn das Handy ein-
geschaltet und per Bluetooth nach Installati-
on des Handys angeschlossen ist.
Inforuf
Durch Drücken der Taste Inforuf erhalten
Sie Information über die Marke SEAT und die
ausgewählten Zusatzdienste in Bezug auf
Verkehr und Reisen.
Halten Sie zur Herstellung der Verbindung
die Taste länger als 2 Sekunden gedrückt.
In Ländern, für die keine Inforuf-Nummer vor-
handen ist, wird bei Drücken der Taste der
Pannenruf aufgebaut. »1)
Länderabhängig.
117
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 120 of 348
Bedienung

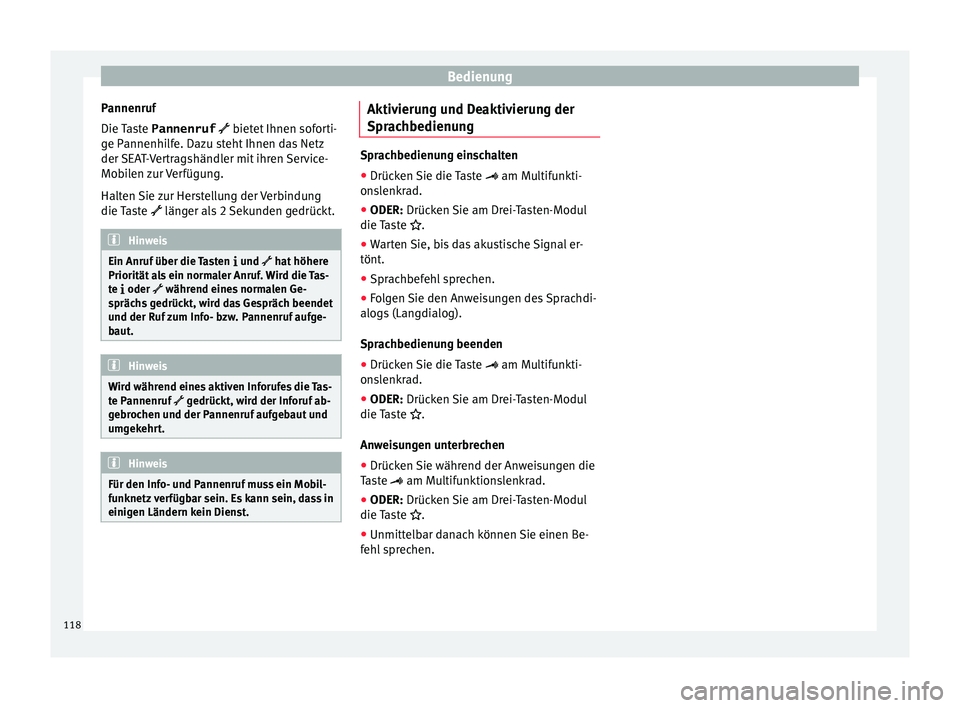

Pannenruf
Die T
a
ste Pannenruf bietet Ihnen soforti-
ge Pannenhilfe. Dazu steht Ihnen das Netz
der SEAT-Vertragshändler mit ihren Service-
Mobilen zur Verfügung.
Halten Sie zur Herstellung der Verbindung
die Taste länger als 2 Sekunden gedrückt. Hinweis
Ein Anruf über die Tasten und
hat höhere
Priorität als ein normaler Anruf. Wird die Tas-
te oder während eines normalen Ge-
sprächs gedrückt, wird das Gespräch beendet
und der Ruf zum Info- bzw. Pannenruf aufge-
baut. Hinweis
Wird während eines aktiven Inforufes die Tas-
te P annenruf
gedrückt, wird der Inforuf ab-
gebrochen und der Pannenruf aufgebaut und
umgekehrt. Hinweis
Für den Info- und Pannenruf muss ein Mobil-
fu nknetz
verfügbar sein. Es kann sein, dass in
einigen Ländern kein Dienst. Aktivierung und Deaktivierung der
S
pr
ac
hbedienung Sprachbedienung einschalten
●
Drücken Sie die Taste am Multif
unkti-
onslenkrad.
● ODER: Drücken Sie am Drei-Tasten-Modul
die T
aste .
● Warten Sie, bis das akustische Signal er-
tönt.
● Spr
achbefehl sprechen.
● Folgen Sie den Anweisungen des Sprachdi-
alogs (Lan
gdialog).
Sprachbedienung beenden
● Drücken Sie die Taste am Multif
unkti-
onslenkrad.
● ODER: Drücken Sie am Drei-Tasten-Modul
die T
aste .
Anweisungen unterbrechen
● Drücken Sie während der Anweisungen die
Tas
te am Multifunktionslenkrad.
● ODER: Drücken Sie am Drei-Tasten-Modul
die T
aste .
● Unmittelbar danach können Sie einen Be-
fehl
sprechen. 118
