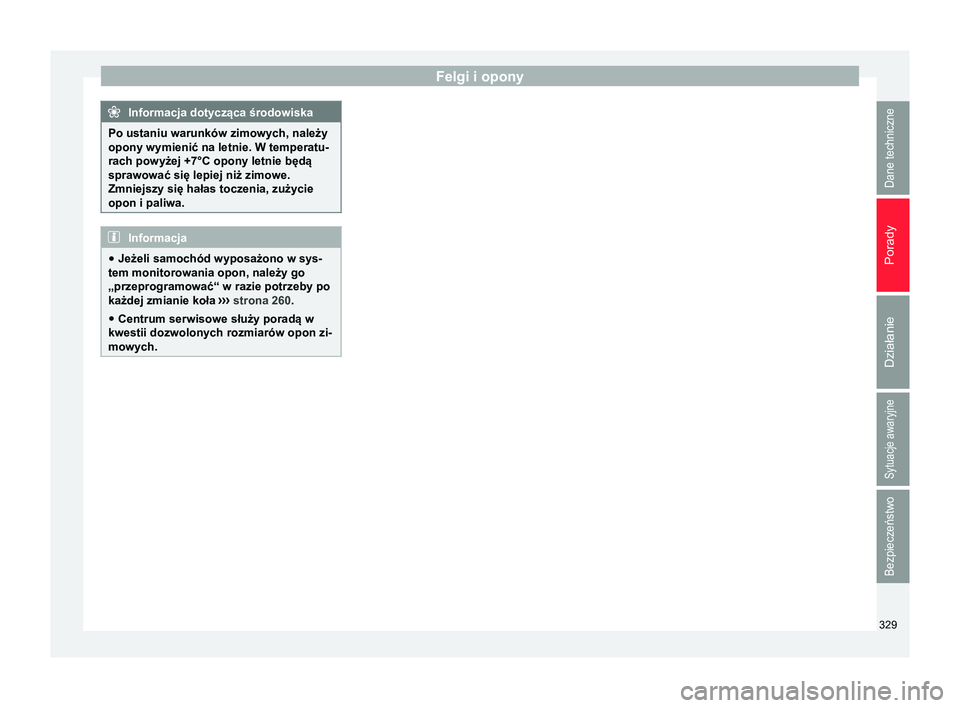

Felgi i opony
Informacja dotycząca środowiska
Po ustaniu warunków zimowych, należy
opony wymienić na letnie. W temperatu-
rach powyżej +7°C opony letnie będą
sprawować się lepiej niż zimowe.
Zmniejszy się hałas toczenia, zużycie
opon i paliwa. Informacja
● Jeżeli samochód wyposażono w sys-
tem monitorowania opon, należy go
„przeprogramować“ w razie potrzeby po
każdej zmianie koła ››
› strona 260.
● Centrum serwisowe służy poradą w
kwestii dozwolonych rozmiarów opon zi-
mowych. 329
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

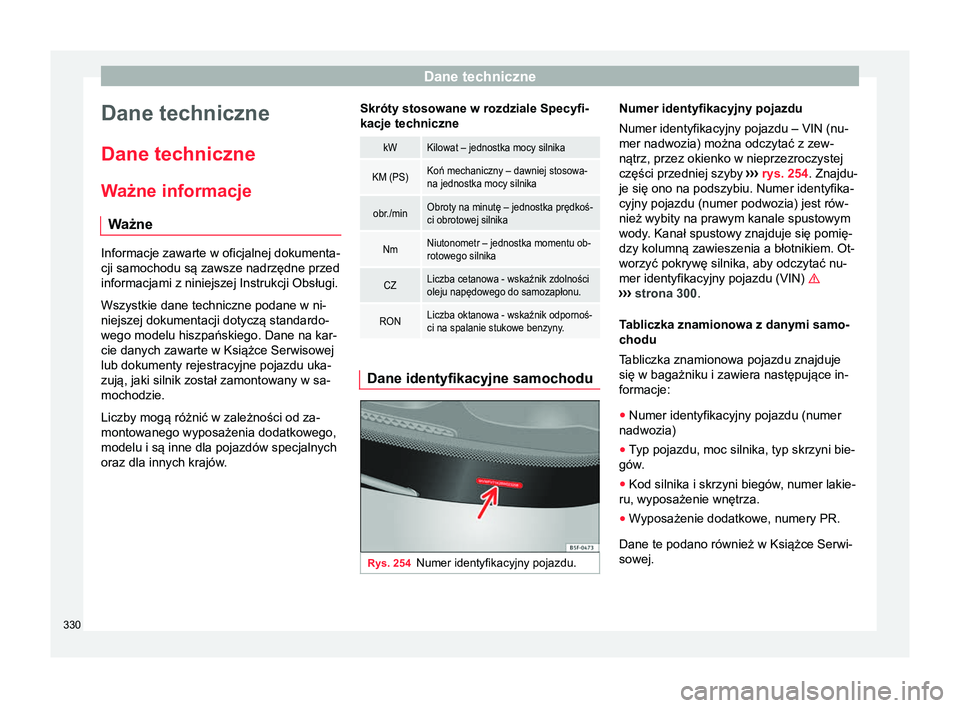

Dane techniczne
Dane techniczne
Dane techniczne
W ażne informacje
W ażne Informacje zawarte w oficjalnej dokumenta-
cji samochodu są zawsze nadrzędne przed
informacjami z niniejszej Instrukcji Obsługi.
Wszystkie dane techniczne podane w ni-
niejszej dokumentacji dotyczą standardo-
wego modelu hiszpańskiego. Dane na kar-
cie danych zawarte w Książce Serwisowej
lub dokumenty rejestracyjne pojazdu uka-
zują, jaki silnik został zamontowany w sa-
mochodzie.
Liczby mogą różnić w zależności od za-
montowanego wyposażenia dodatkowego,
modelu i są inne dla pojazdów specjalnych
oraz dla innych krajów.
Skróty stosowane w rozdziale Specyfi-
kacje technicznekWKilowat – jednostka mocy silnika
KM (PS)Koń mechaniczny – dawniej stosowa-
na jednostka mocy silnika
obr./minObroty na minutę – jednostka prędkoś-
ci obrotowej silnika
NmNiutonometr – jednostka momentu ob-
rotowego silnika
CZLiczba cetanowa - wskaźnik zdolności
oleju napędowego do samozapłonu.
RONLiczba oktanowa - wskaźnik odpornoś-
ci na spalanie stukowe benzyny.
Dane identyfikacyjne samochodu
Rys. 254
Numer identyfikacyjny pojazdu. Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu – VIN (nu-
mer nadwozia) można odczytać z zew-
nątrz, przez okienko w nieprzezroczystej
części przedniej szyby
›››

rys. 254. Znajdu-
je się ono na podszybiu. Numer identyfika-
cyjny pojazdu (numer podwozia) jest rów-
nież wybity na prawym kanale spustowym
wody. Kanał spustowy znajduje się pomię-
dzy kolumną zawieszenia a błotnikiem. Ot-
worzyć pokrywę silnika, aby odczytać nu-
mer identyfikacyjny pojazdu (VIN) 
››› strona 300.
Tabliczka znamionowa z danymi samo-
chodu
Tabliczka znamionowa pojazdu znajduje
się w bagażniku i zawiera następujące in-
formacje:
● Numer identyfikacyjny pojazdu (numer
nadwozia)
● Typ pojazdu, moc silnika, typ skrzyni bie-
gów.
● Kod silnika i skrzyni biegów, numer lakie-
ru, wyposażenie wnętrza.
● W

yposażenie dodatkowe, numery PR.
Dane te podano również w Książce Serwi-
sowej.
330

Dane techniczne

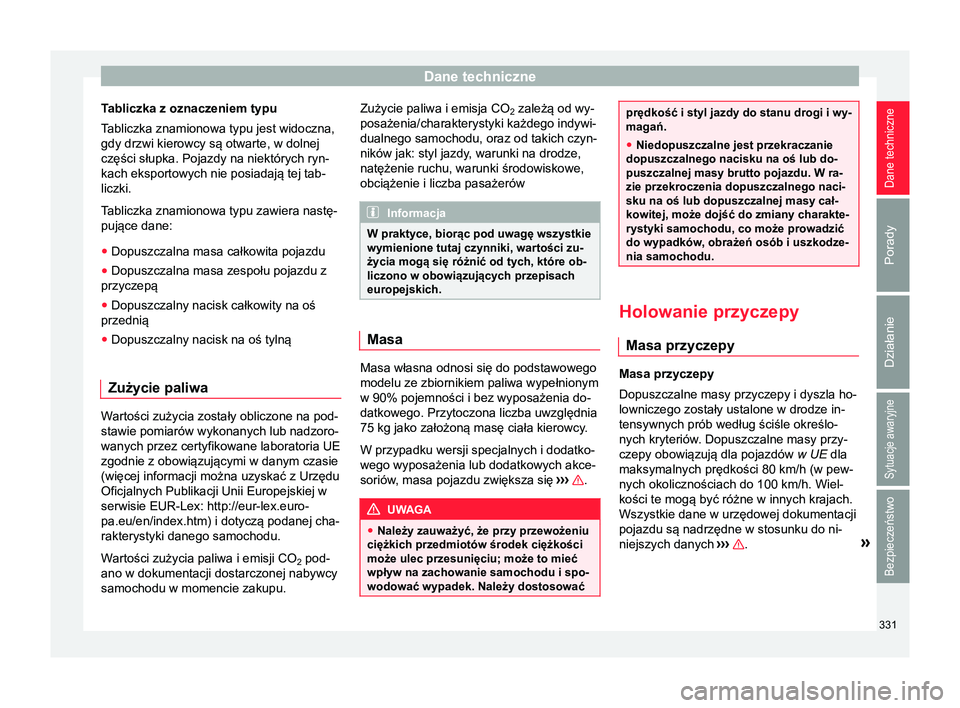

Tabliczka z oznaczeniem typu
Tabliczka znamionowa typu jest widoczna, gdy drzwi kierowcy są otwarte, w dolnej
części słupka. Pojazdy na niektórych ryn-
kach eksportowych nie posiadają tej tab-
liczki.
T abliczka znamionowa typu zawiera nastę-
pujące dane:
● Dopuszczalna masa całkowita pojazdu
● Dopuszczalna masa zespołu pojazdu z
przyczepą
● Dopuszczalny nacisk całkowity na oś
przednią
● Dopuszczalny nacisk na oś tylną
Zużycie paliwa Wartości zużycia zostały obliczone na pod-
stawie pomiarów wykonanych lub nadzoro-
wanych przez certyfikowane laboratoria UE
zgodnie z obowiązującymi w danym czasie
(więcej informacji można uzyskać z Urzędu
Oficjalnych Publikacji Unii Europejskiej w
serwisie EUR-Lex: http://eur-lex.euro-
pa.eu/en/index.htm) i dotyczą podanej cha-
rakterystyki danego samochodu.
Wartości zużycia paliwa i emisji CO
2 pod-
ano w dokumentacji dostarczonej nabywcy
samochodu w momencie zakupu. Zużycie paliwa i emisja CO
2 zależą od wy-
posażenia/charakterystyki każdego indywi-
dualnego samochodu, oraz od takich czyn-
ników jak: styl jazdy, warunki na drodze,
natężenie ruchu, warunki środowiskowe,
obciążenie i liczba pasażerów Informacja
W praktyce, biorąc pod uwagę wszystkie
wymienione tutaj czynniki, wartości zu-
życia mogą się różnić od tych, które ob-
liczono w obowiązujących przepisach
europejskich. Masa
Masa własna odnosi się do podstawowego
modelu ze zbiornikiem paliwa wypełnionym
w 90% pojemności i bez wyposażenia do-
datkowego. Przytoczona liczba uwzględnia
75 kg jako założoną masę ciała kierowcy.
W przypadku wersji specjalnych i dodatko-
wego wyposażenia lub dodatkowych akce-
soriów , masa pojazdu zwiększa się ›
›› .
UWAGA
● Należy zauważyć, że przy przewożeniu
ciężkich przedmiotów środek ciężkości
może ulec przesunięciu; może to mieć
wpływ na zachowanie samochodu i spo-
wodować wypadek. Należy dostosować prędkość i styl jazdy do stanu drogi i wy-
magań.
●
Niedopuszczalne jest przekraczanie
dopuszczalnego nacisku na oś lub do-
puszczalnej masy brutto pojazdu. W ra-
zie przekroczenia dopuszczalnego naci-
sku na oś lub dopuszczalnej masy cał-
kowitej, może dojść do zmiany charakte-
rystyki samochodu, co może prowadzić
do wypadków, obrażeń osób i uszkodze-
nia samochodu. Holowanie przyczepy
Masa przyczepy Masa przyczepy
Dopuszczalne masy przyczepy i dyszla ho-
lowniczego zostały ustalone w drodze in-
tensywnych prób według ściśle określo-
nych kryteriów. Dopuszczalne masy przy-
czepy obowiązują dla pojazdów w UE dla
maksymalnych prędkości 80
km/h (w pew-
nych okolicznościach do 100 km/h. Wiel-
kości te mogą być różne w innych krajach.
Wszystkie dane w urzędowej dokumentacji
pojazdu są nadrzędne w stosunku do ni-
niejszych danych ››› .
»
331
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

Dane techniczne

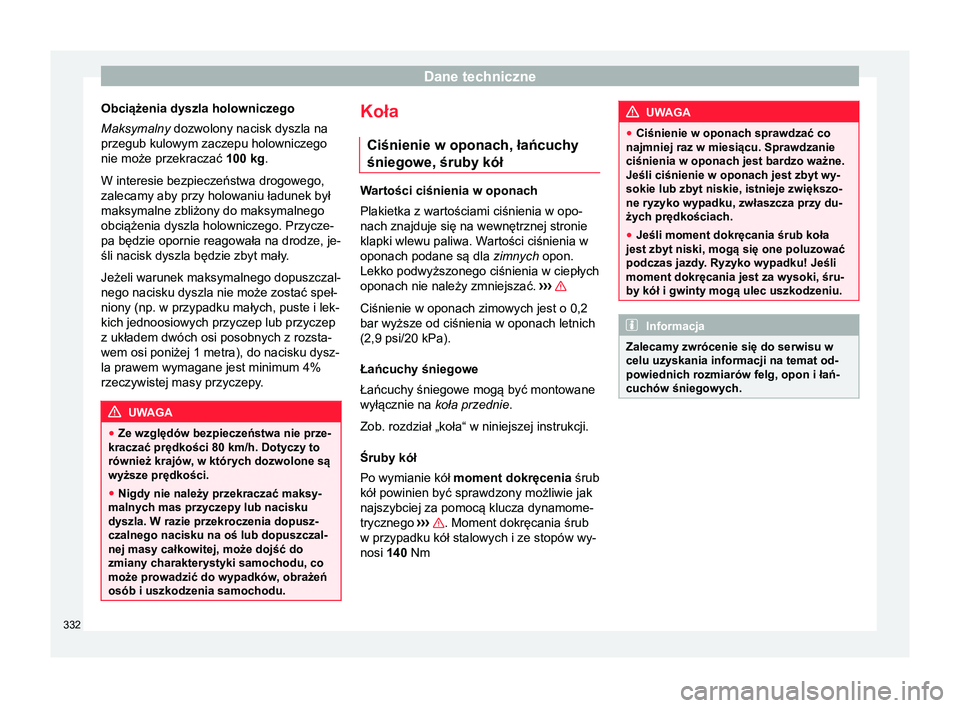

Obciążenia dyszla holowniczego
Maksymalny dozwolony nacisk dyszla na
przegub kulowym zaczepu holowniczego
nie może przekraczać 100 kg.
W interesie bezpieczeństwa drogowego,
zalecamy aby przy holowaniu ładunek był
maksymalne zbliżony do maksymalnego
obciążenia dyszla holowniczego. Przycze-
pa będzie opornie reagowała na drodze, je-
śli nacisk dyszla będzie zbyt mały
.
Jeżeli warunek maksymalnego dopuszczal-
nego nacisku dyszla nie może zostać speł-
niony (np. w przypadku małych, puste i lek-
kich jednoosiowych przyczep lub przyczep
z układem dwóch osi posobnych z rozsta-
wem osi poniżej 1 metra), do nacisku dysz-
la prawem wymagane jest minimum 4%
rzeczywistej masy przyczepy. UWAGA
● Ze względów bezpieczeństwa nie prze-
kraczać prędkości 80 km/h. Dotyczy to
również krajów , w których dozwolone są
wyższe prędkości.
● Nigdy nie należy przekraczać maksy-
malnych mas przyczepy lub nacisku
dyszla. W razie przekroczenia dopusz-
czalnego nacisku na oś lub dopuszczal-
nej masy całkowitej, może dojść do
zmiany charakterystyki samochodu, co
może prowadzić do wypadków

, obrażeń
osób i uszkodzenia samochodu. Koła
Ciśnienie w oponach, łańcuchy
śniegowe, śruby kół Wartości ciśnienia w oponach
Plakietka z wartościami ciśnienia w opo-
nach znajduje się na wewnętrznej stronie
klapki wlewu paliwa. Wartości ciśnienia w
oponach podane są dla zimnych opon.
Lekko podwyższonego ciśnienia w ciepłych
oponach nie należy zmniejszać. ›

›› Ciśnienie w oponach zimowych jest o 0,2
bar wyższe od ciśnienia w oponach letnich
(2,9 psi/20 kPa).
Łańcuchy śniegowe
Łańcuchy śniegowe mogą być montowane
wyłącznie na
koła przednie.
Zob. rozdział „koła“ w niniejszej instrukcji.
Śruby kół
Po wymianie kół moment dokręcenia śrub
kół powinien być sprawdzony możliwie jak
najszybciej za pomocą klucza dynamome-
trycznego ›

›› . Moment dokręcania śrub
w przypadku kół stalowych i ze stopów wy-
nosi 140 Nm UWAGA
● Ciśnienie w oponach sprawdzać co
najmniej raz w miesiącu. Sprawdzanie
ciśnienia w oponach jest bardzo ważne.
Jeśli ciśnienie w oponach jest zbyt wy-
sokie lub zbyt niskie, istnieje zwiększo-
ne ryzyko wypadku, zwłaszcza przy du-
żych prędkościach.
● Jeśli moment dokręcania śrub koła
jest zbyt niski, mogą się one poluzować
podczas jazdy. Ryzyko wypadku! Jeśli
moment dokręcania jest za wysoki, śru-
by kół i gwinty mogą ulec uszkodzeniu. Informacja
Zalecamy zwrócenie się do serwisu w
celu uzyskania informacji na temat od-
powiednich rozmiarów felg, opon i łań-
cuchów śniegowych. 332

Dane techniczne

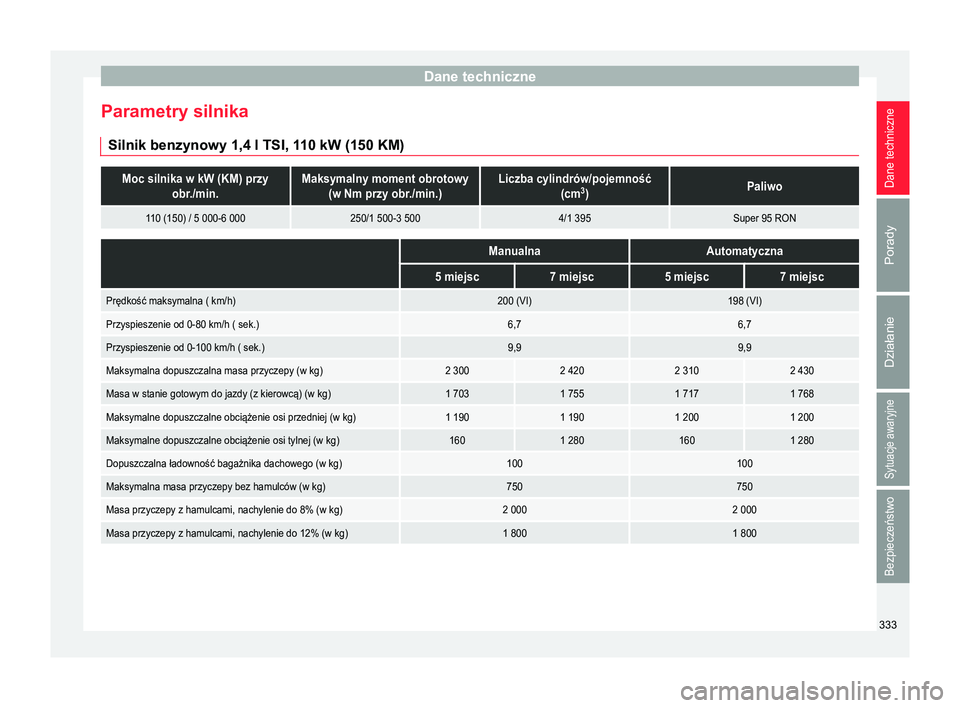

Parametry silnika Silnik benzynowy 1,4 l TSI, 1
10
kW (150 KM)
Moc silnika w kW (KM) przyobr./min.Maksymalny moment obrotowy(w Nm przy obr./min.)Liczba cylindrów/pojemność (cm3
)Paliwo
110 (150) / 5 000-6 000250/1 500-3 5004/1 395Super 95 RON
ManualnaAutomatyczna
5 miejsc7 miejsc5 miejsc7 miejsc
Prędkość maksymalna ( km/h)200 (VI)198 (VI)
Przyspieszenie od 0-80 km/h ( sek.)6,76,7
Przyspieszenie od 0-100 km/h ( sek.)9,99,9
Maksymalna dopuszczalna masa przyczepy (w kg)2 3002 4202 3102 430
Masa w stanie gotowym do jazdy (z kierowcą) (w kg)1 7031 7551 7171 768
Maksymalne dopuszczalne obciążenie osi przedniej (w kg)1 1901 1901 2001 200
Maksymalne dopuszczalne obciążenie osi tylnej (w kg)1601 2801601 280
Dopuszczalna ładowność bagażnika dachowego (w kg)100100
Maksymalna masa przyczepy bez hamulców (w kg)750750
Masa przyczepy z hamulcami, nachylenie do 8% (w kg)2 0002 000
Masa przyczepy z hamulcami, nachylenie do 12% (w kg)1 8001 800 333
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

Dane techniczne

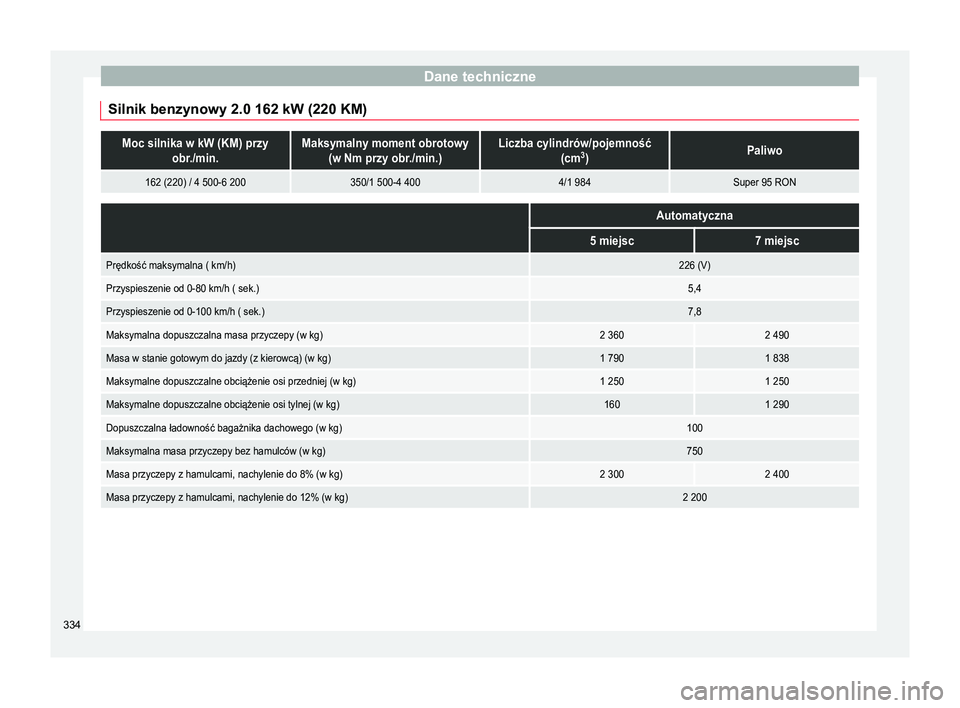

Silnik benzynowy 2.0 162 kW (220 KM)Moc silnika w kW (KM) przy obr./min.Maksymalny moment obrotowy(w Nm przy obr./min.)Liczba cylindrów/pojemność (cm3
)Paliwo
162 (220) / 4 500-6 200350/1 500-4 4004/1 984Super 95 RON
Automatyczna
5 miejsc7 miejsc
Prędkość maksymalna ( km/h)226 (V)
Przyspieszenie od 0-80 km/h ( sek.)5,4
Przyspieszenie od 0-100 km/h ( sek.)7,8
Maksymalna dopuszczalna masa przyczepy (w kg)2 3602 490
Masa w stanie gotowym do jazdy (z kierowcą) (w kg)1 7901 838
Maksymalne dopuszczalne obciążenie osi przedniej (w kg)1 2501 250
Maksymalne dopuszczalne obciążenie osi tylnej (w kg)1601 290
Dopuszczalna ładowność bagażnika dachowego (w kg)100
Maksymalna masa przyczepy bez hamulców (w kg)750
Masa przyczepy z hamulcami, nachylenie do 8% (w kg)2 3002 400
Masa przyczepy z hamulcami, nachylenie do 12% (w kg)2 200 334

Dane techniczne

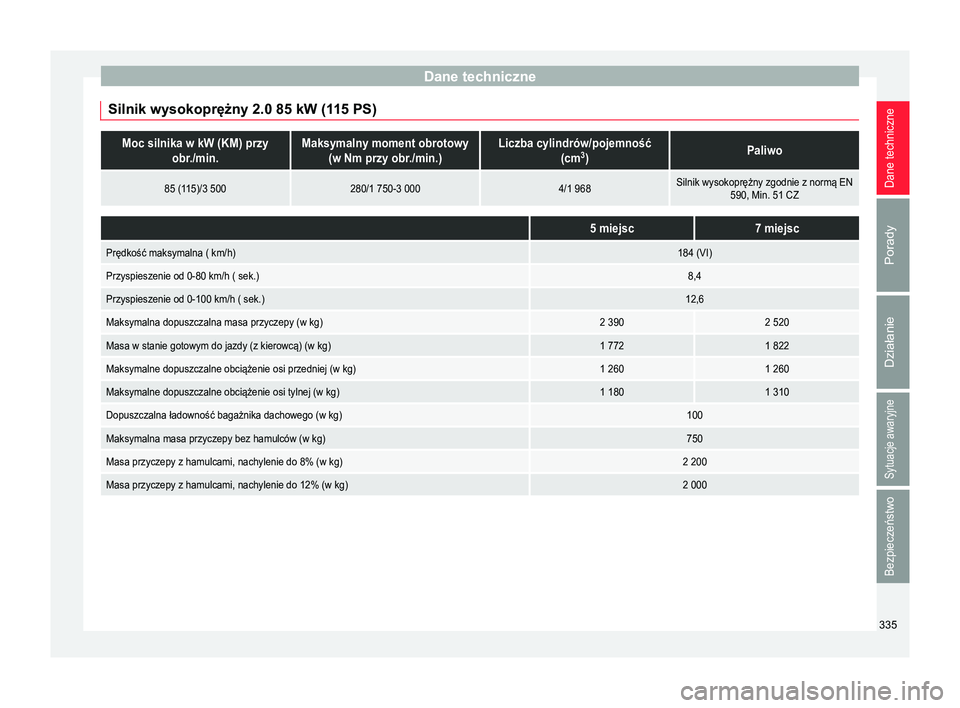

Silnik wysokoprężny 2.0 85 kW (115 PS)Moc silnika w kW (KM) przy obr./min.Maksymalny moment obrotowy(w Nm przy obr./min.)Liczba cylindrów/pojemność (cm3
)Paliwo
85 (115)/3 500280/1 750-3 0004/1 968Silnik wysokoprężny zgodnie z normą EN
590, Min. 51 CZ
5 miejsc7 miejsc
Prędkość maksymalna ( km/h)184 (VI)
Przyspieszenie od 0-80 km/h ( sek.)8,4
Przyspieszenie od 0-100 km/h ( sek.)12,6
Maksymalna dopuszczalna masa przyczepy (w kg)2 3902 520
Masa w stanie gotowym do jazdy (z kierowcą) (w kg)1 7721 822
Maksymalne dopuszczalne obciążenie osi przedniej (w kg)1 2601 260
Maksymalne dopuszczalne obciążenie osi tylnej (w kg)1 1801 310
Dopuszczalna ładowność bagażnika dachowego (w kg)100
Maksymalna masa przyczepy bez hamulców (w kg)750
Masa przyczepy z hamulcami, nachylenie do 8% (w kg)2 200
Masa przyczepy z hamulcami, nachylenie do 12% (w kg)2 000 335
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

Dane techniczne

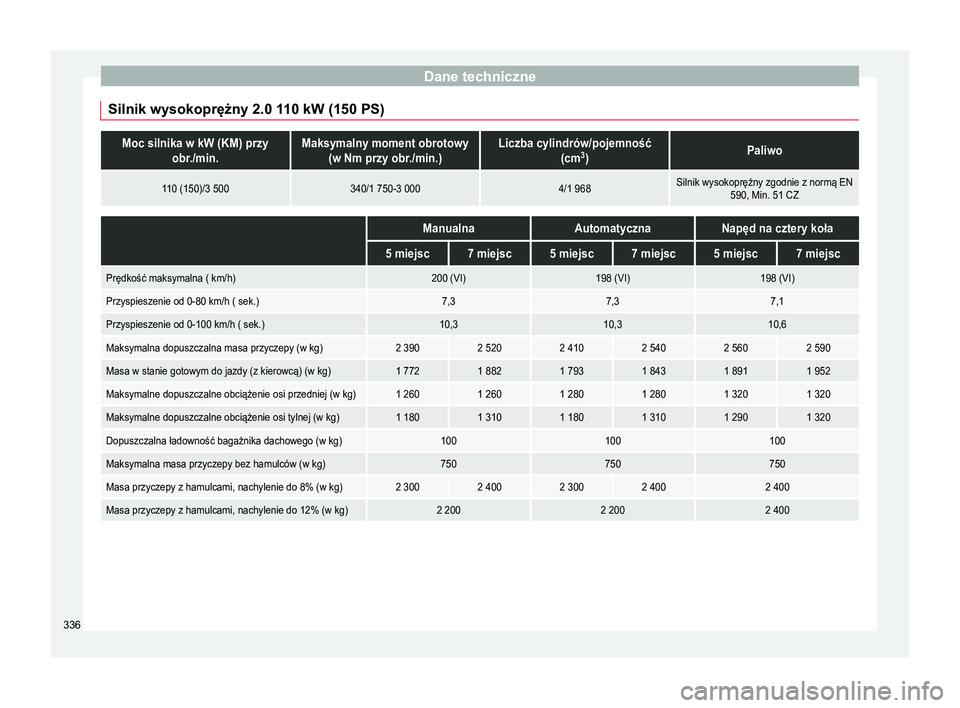

Silnik wysokoprężny 2.0 110 kW (150 PS)Moc silnika w kW (KM) przy obr./min.Maksymalny moment obrotowy(w Nm przy obr./min.)Liczba cylindrów/pojemność (cm3
)Paliwo
110 (150)/3 500340/1 750-3 0004/1 968Silnik wysokoprężny zgodnie z normą EN
590, Min. 51 CZ
ManualnaAutomatycznaNapęd na cztery koła
5 miejsc7 miejsc5 miejsc7 miejsc5 miejsc7 miejsc
Prędkość maksymalna ( km/h)200 (VI)198 (VI)198 (VI)
Przyspieszenie od 0-80 km/h ( sek.)7,37,37,1
Przyspieszenie od 0-100 km/h ( sek.)10,310,310,6
Maksymalna dopuszczalna masa przyczepy (w kg)2 3902 5202 4102 5402 5602 590
Masa w stanie gotowym do jazdy (z kierowcą) (w kg)1 7721 8821 7931 8431 8911 952
Maksymalne dopuszczalne obciążenie osi przedniej (w kg)1 2601 2601 2801 2801 3201 320
Maksymalne dopuszczalne obciążenie osi tylnej (w kg)1 1801 3101 1801 3101 2901 320
Dopuszczalna ładowność bagażnika dachowego (w kg)100100100
Maksymalna masa przyczepy bez hamulców (w kg)750750750
Masa przyczepy z hamulcami, nachylenie do 8% (w kg)2 3002 4002 3002 4002 400
Masa przyczepy z hamulcami, nachylenie do 12% (w kg)2 2002 2002 400336

Dane techniczne

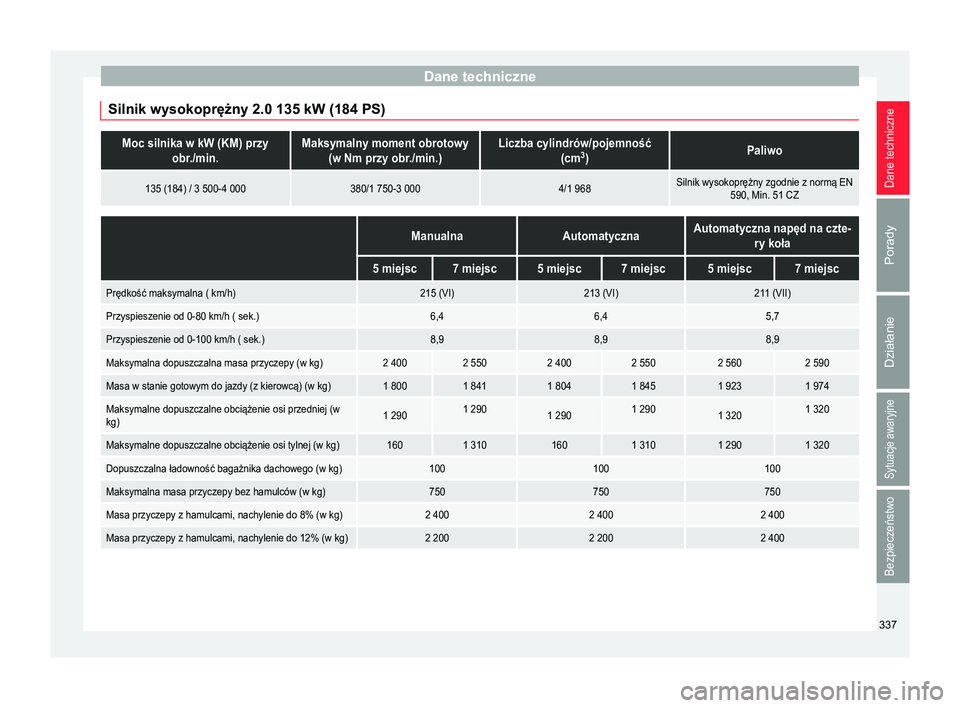

Silnik wysokoprężny 2.0 135 kW (184 PS)Moc silnika w kW (KM) przy obr./min.Maksymalny moment obrotowy(w Nm przy obr./min.)Liczba cylindrów/pojemność (cm3
)Paliwo
135 (184) / 3 500-4 000380/1 750-3 0004/1 968Silnik wysokoprężny zgodnie z normą EN
590, Min. 51 CZ
ManualnaAutomatycznaAutomatyczna napęd na czte-
ry koła
5 miejsc7 miejsc5 miejsc7 miejsc5 miejsc7 miejsc
Prędkość maksymalna ( km/h)215 (VI)213 (VI)211 (VII)
Przyspieszenie od 0-80 km/h ( sek.)6,46,45,7
Przyspieszenie od 0-100 km/h ( sek.)8,98,98,9
Maksymalna dopuszczalna masa przyczepy (w kg)2 4002 5502 4002 5502 5602 590
Masa w stanie gotowym do jazdy (z kierowcą) (w kg)1 8001 8411 8041 8451 9231 974
Maksymalne dopuszczalne obciążenie osi przedniej (w
kg)1 2901 2901 2901 2901 3201 320
Maksymalne dopuszczalne obciążenie osi tylnej (w kg)1601 3101601 3101 2901 320
Dopuszczalna ładowność bagażnika dachowego (w kg)100100100
Maksymalna masa przyczepy bez hamulców (w kg)750750750
Masa przyczepy z hamulcami, nachylenie do 8% (w kg)2 4002 4002 400
Masa przyczepy z hamulcami, nachylenie do 12% (w kg)2 2002 2002 400 337
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

Dane techniczne

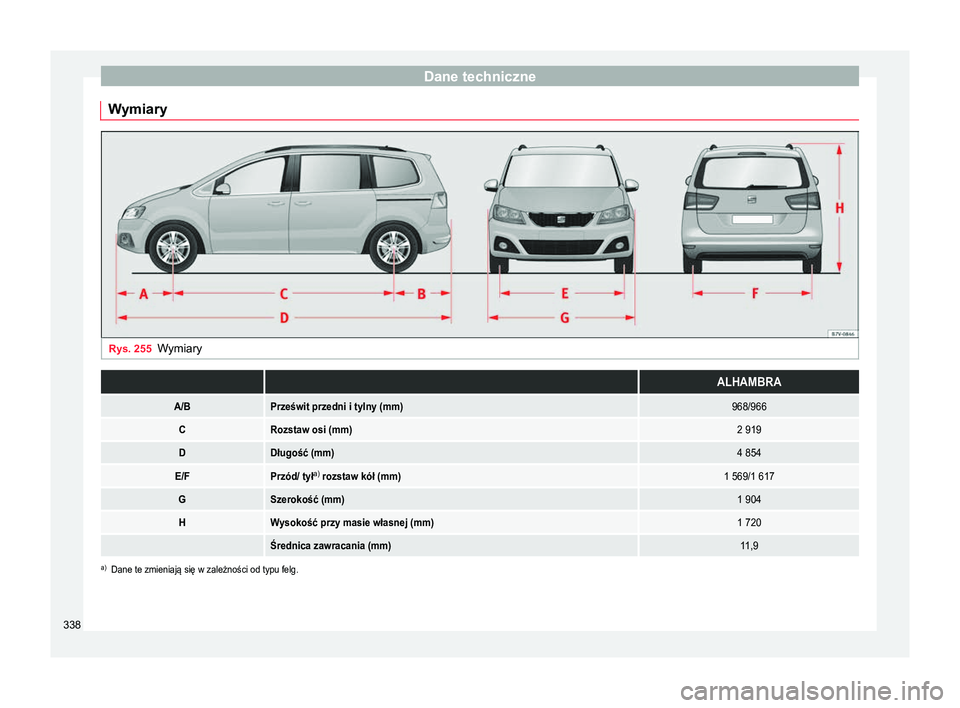

Wymiary Rys. 255
Wymiary ALHAMBRA
A/BPrześwit przedni i tylny (mm)968/966
CRozstaw osi (mm)2 919
DDługość (mm)4 854
E/FPrzód/ tyła)
rozstaw kół (mm)1 569/1 617
GSzerokość (mm)1 904
HWysokość przy masie własnej (mm)1 720
Średnica zawracania (mm)11,9
a) Dane te zmieniają się w zależności od typu felg.
338
