Grundsätzliches

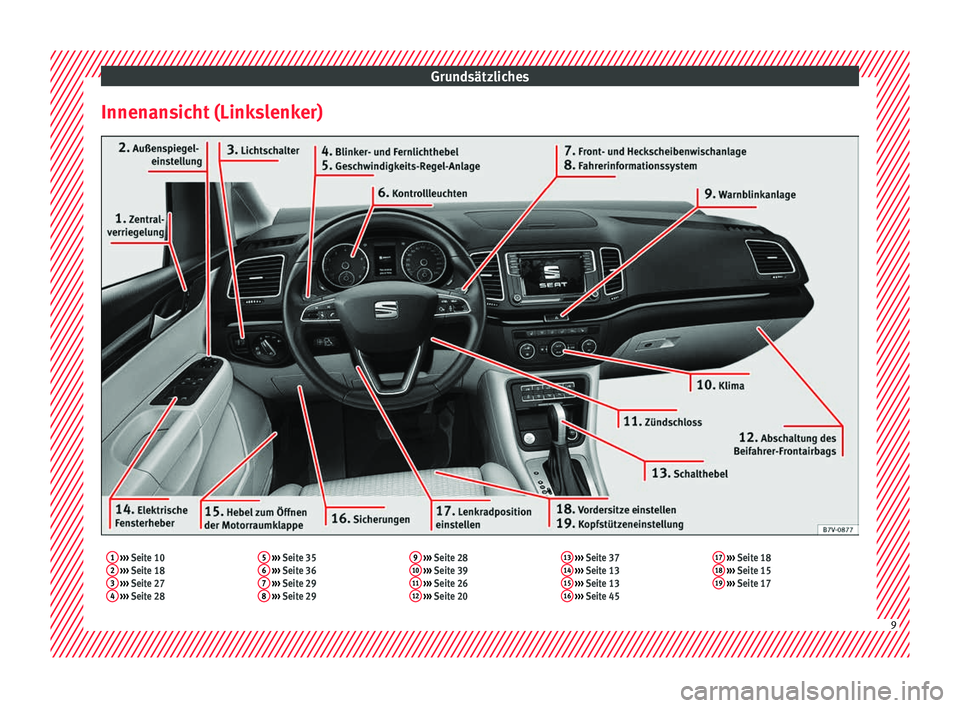

Innenansicht (Linkslenker)1 ››› Seite 10
2 ››› Seite 18
3 ››› Seite 27
4 ››› Seite 28 5
››› Seite 35
6 ››› Seite 36
7 ››› Seite 29
8 ››› Seite 29 9
››› Seite 28
10 ››› Seite 39
11 ››› Seite 26
12 ››› Seite 20 13
››› Seite 37
14 ››› Seite 13
15 ››› Seite 13
16 ››› Seite 45 17
››› Seite 18
18 ››› Seite 15
19 ››› Seite 17 9
Page 12 of 348
Grundsätzliches
Funktionen
Öff nen u
nd s
chließen

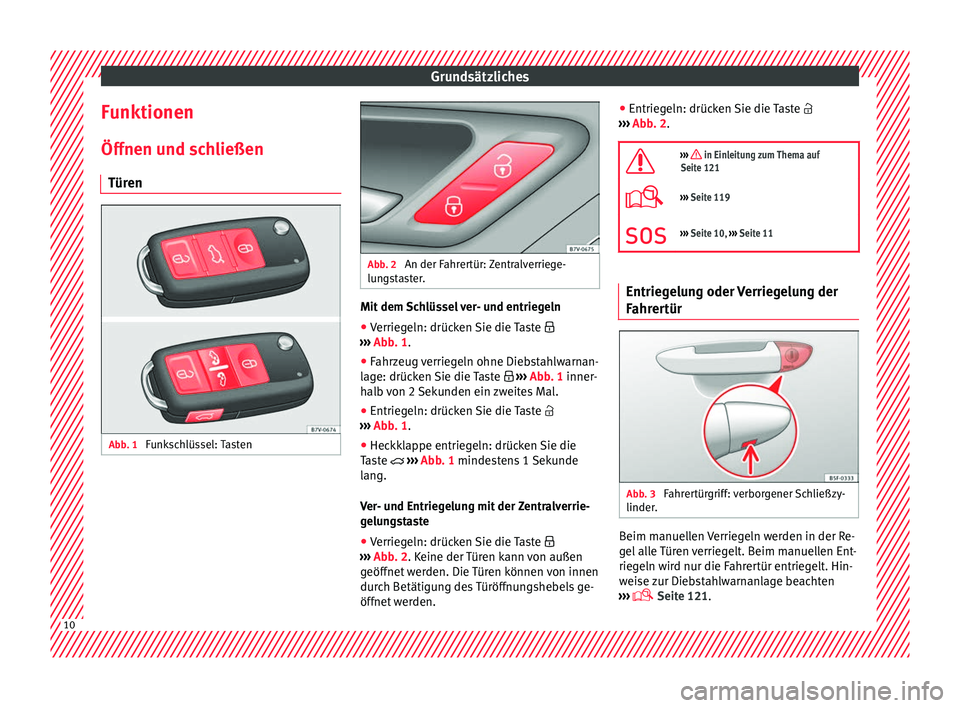

Türen Abb. 1
Funkschlüssel: Tasten Abb. 2
An der Fahrertür: Zentralverriege-
lun g
staster. Mit dem Schlüssel ver- und entriegeln
● Verriegeln: drücken Sie die Taste
› ›
›
Abb. 1.
● Fahrzeug verriegeln ohne Diebstahlwarnan-
lage: drüc
ken Sie die Taste ››› Abb. 1 inner-
halb von 2 Sekunden ein zweites Mal.
● Entriegeln: drücken Sie die Taste
›››
Abb. 1.
● Heckklappe entriegeln: drücken Sie die
Tas
te ››› Abb. 1 mindestens 1 Sekunde
lang.
Ver- und Entriegelung mit der Zentralverrie-
gelungstaste
● Verriegeln: drücken Sie die Taste
›››
Abb. 2. Keine der Türen kann von außen
geöffnet werden. Die Türen können von innen
durch Betätigung des Türöffnungshebels ge-
öffnet werden. ●
Entriegeln: drüc
ken Sie die Taste
››› Abb. 2.
››› in Einleitung zum Thema auf
Seite 121
››› Seite 119
››› Seite 10, ››› Seite 11 Entriegelung oder Verriegelung der
F
ahr
er
tür Abb. 3
Fahrertürgriff: verborgener Schließzy-
linder . Beim manuellen Verriegeln werden in der Re-
g
el
al
le Türen verriegelt. Beim manuellen Ent-
riegeln wird nur die Fahrertür entriegelt. Hin-
weise zur Diebstahlwarnanlage beachten
››› Seite 121.10
Page 13 of 348
Grundsätzliches
● Sc h
lüs
selbart aus dem Fahrzeugschlüssel
herausklappen ›››
Seite 119.
● Den Schlüsselbart am Fahrertürgriff in die
unter
e Öffnung der Abdeckkappe stecken
››› Abb. 3 (Pfeil) und die Abdeckkappe von
unten nach oben abziehen.
● Schlüsselbart in den Schließzylinder ste-
cken u
nd Fahrzeug ent- bzw. verriegeln.
Besonderheiten
● Die Diebstahlwarnanlage bleibt bei entrie-
geltem F
ahrzeug aktiviert. Allerdings löst sie
nicht aus ›››
Seite 121.
● Fahrertür öffnen, der Alarm wird ausgelöst.
● Zündung einschalten. Die elektronische
Wegf
ahrsicherung erkennt einen gültigen
Fahrzeugschlüssel und deaktiviert die Dieb-
stahlwarnanlage.
››› in Einleitung zum Thema auf
Seite 97 Hinweis
Die Diebstahlwarnanlage wird beim manuel-
len V
erriegeln des Fahrzeugs mit dem Schlüs-
selbart nicht aktiviert ›››
Seite 121. Die Beifahrertür und die Schiebetüren
m
anuel
l

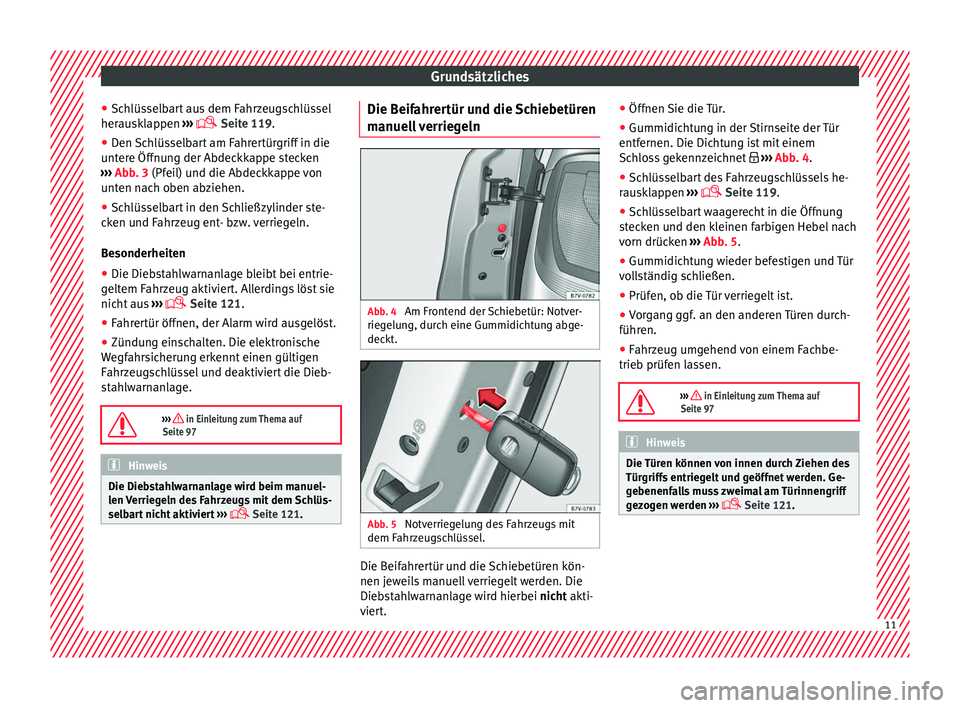

verriegeln Abb. 4
Am Frontend der Schiebetür: Notver-
rie g
elu
ng, durch eine Gummidichtung abge-
deckt. Abb. 5
Notverriegelung des Fahrzeugs mit
dem F ahr
z
eugschlüssel. Die Beifahrertür und die Schiebetüren kön-
nen j
ew
ei
ls manuell verriegelt werden. Die
Diebstahlwarnanlage wird hierbei nicht akti-
viert. ●
Öffnen Sie die
Tür.
● Gummidichtung in der Stirnseite der Tür
entfernen. Die Dicht
ung ist mit einem
Schloss gekennzeichnet ››› Abb. 4.
● Schlüsselbart des Fahrzeugschlüssels he-
rausk
lappen ›››
Seite 119.
● Schlüsselbart waagerecht in die Öffnung
stec
ken und den kleinen farbigen Hebel nach
vorn drücken ››› Abb. 5.
● Gummidichtung wieder befestigen und Tür
vol
lständig schließen.
● Prüfen, ob die Tür verriegelt ist.
● Vorgang ggf. an den anderen Türen durch-
führen.
● Fahr
zeug umgehend von einem Fachbe-
trieb prüfen l
assen.
››› in Einleitung zum Thema auf
Seite 97 Hinweis
Die Türen können von innen durch Ziehen des
Türgriff s
entriegelt und geöffnet werden. Ge-
gebenenfalls muss zweimal am Türinnengriff
gezogen werden ›››
Seite 121. 11
Page 14 of 348
Grundsätzliches

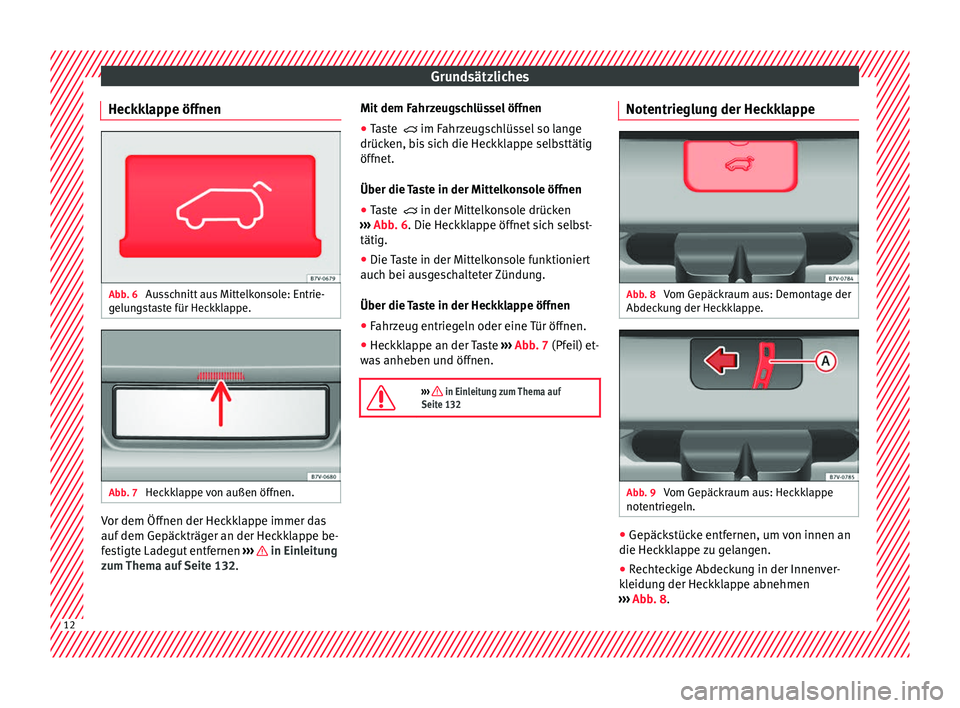

Heckklappe öffnen Abb. 6
Ausschnitt aus Mittelkonsole: Entrie-
g elu
n
gstaste für Heckklappe. Abb. 7
Heckklappe von außen öffnen. Vor dem Öffnen der Heckklappe immer das
auf
dem Gepäc
kträg
er an der Heckklappe be-
festigte Ladegut entfernen ››› in Einleitung
z um
Them
a auf Seite 132. Mit dem Fahrzeugschlüssel öffnen
●
Taste im Fahrz
eugschlüssel so lange
drücken, bis sich die Heckklappe selbsttätig
öffnet.
Über die Taste in der Mittelkonsole öffnen
● Taste in der Mittelkon
sole drücken
››› Abb. 6. Die Heckklappe öffnet sich selbst-
tätig.
● Die Taste in der Mittelkonsole funktioniert
auch bei ausg
eschalteter Zündung.
Über die Taste in der Heckklappe öffnen
● Fahrzeug entriegeln oder eine Tür öffnen.
● Heckklappe an der Taste ›››
Abb. 7 (Pfeil) et-
was anheben und öffnen.
››› in Einleitung zum Thema auf
Seite 132 Notentrieglung der Heckklappe
Abb. 8
Vom Gepäckraum aus: Demontage der
Abdec k
u
ng der Heckklappe. Abb. 9
Vom Gepäckraum aus: Heckklappe
not entrie
g
eln. ●
Gepäckstücke entfernen, um von innen an
die Hec kk
l
appe zu gelangen.
● Rechteckige Abdeckung in der Innenver-
kleidu
ng der Heckklappe abnehmen
››› Abb. 8.12
Page 15 of 348
Grundsätzliches
● Entrie g
elu
ngshebel ››› Abb. 9 A in Pfeil-
ric ht
u
ng drücken, um die Heckklappe zu ent-
riegeln.
● Heckklappe mit erhöhtem Kraftaufwand öff-
nen.
››› in Einleitung zum Thema auf
Seite 97 Motorraumklappe
Abb. 10
Entriegelungshebel im Fahrerfuß-
r aum. Abb. 11
Hebel unter der Motorraumklappe. ●
Motorraumklappe öffnen: Ziehen Sie an
dem He bel
u
nterhalb der Instrumententafel
››› Abb. 10 1 .
● Heben Sie die Motorraumklappe an. Drü-
c k
en
Sie die Wippe unterhalb der Motorhau-
be nach oben ››› Abb. 11. Dabei wird der
Fanghaken entriegelt.
● Öffnen Sie die Motorraumklappe. Rasten
Sie die Haltes
tange aus und setzen Sie sie in
die dafür vorgesehene Aufnahme in der Mo-
torraumklappe ein.
››› in Öffnen und Schließen der Motor-
raumklappe auf Seite 295

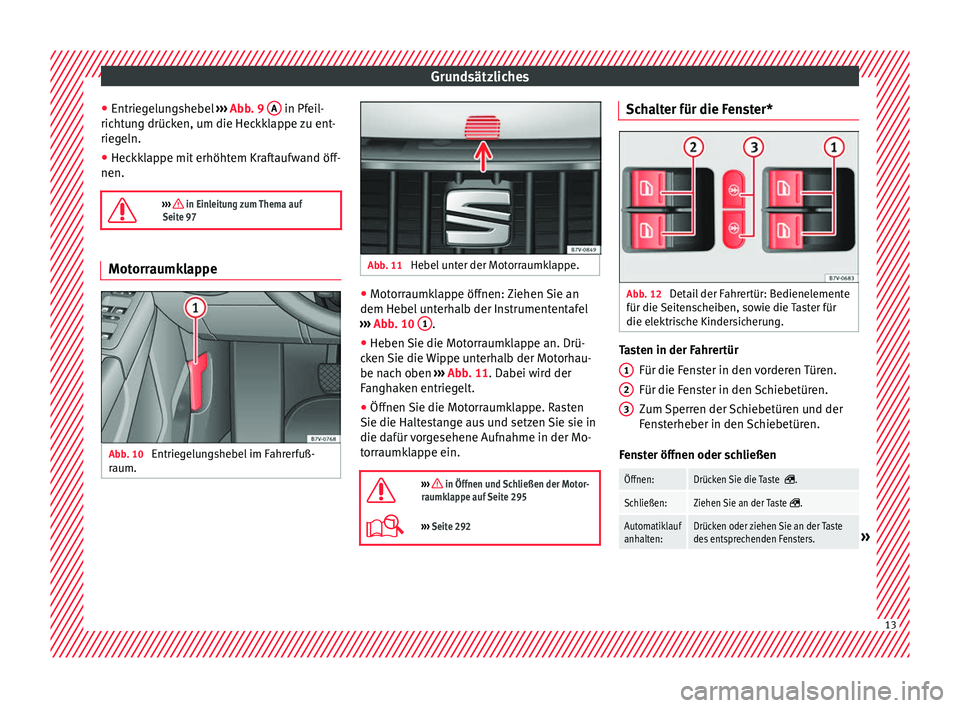

››› Seite 292 Schalter für die Fenster*
Abb. 12
Detail der Fahrertür: Bedienelemente
für die Seit
en
scheiben, sowie die Taster für
die elektrische Kindersicherung. Tasten in der Fahrertür
Für die F en
s
ter in den vorderen Türen.
Für die Fenster in den Schiebetüren.
Zum Sperren der Schiebetüren und der
Fensterheber in den Schiebetüren.
Fenster öffnen oder schließen
Öffnen:Drücken Sie die Taste .
Schließen:Ziehen Sie an der Taste .
Automatiklauf
anhalten:Drücken oder ziehen Sie an der Taste
des entsprechenden Fensters.» 1
2
3
13
Page 16 of 348
Grundsätzliches
Taste für die elektrische Kindersi-
cherung drücken, um die Fensterheber-
tasten in den Schiebetüren zu deakti-
vieren und die Schiebetüren zu sperren
››› Seite 129. Die Kontrollleuchte in der
Taste leuchtet.
››› in Schalter für die Fenster: Funktio-
nen auf Seite 136

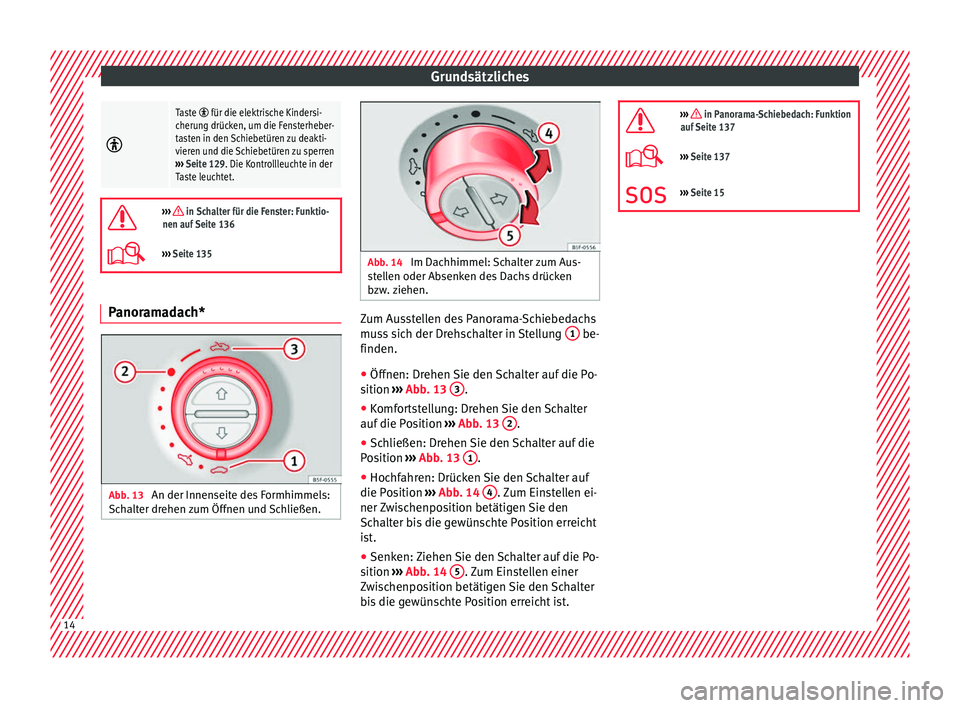

››› Seite 135 Panoramadach*
Abb. 13
An der Innenseite des Formhimmels:
Sc h
alt
er drehen zum Öffnen und Schließen. Abb. 14
Im Dachhimmel: Schalter zum Aus-
s t
el
len oder Absenken des Dachs drücken
bzw. ziehen. Zum Ausstellen des Panorama-Schiebedachs
mu
s
s
sich der Drehschalter in Stellung 1 be-
finden.
● Öffnen: Drehen Sie den Schalter auf die Po-
s ition
›
›
› Abb. 13 3 .
● Komfortstellung: Drehen Sie den Schalter
auf die P
o
sition ››› Abb. 13 2 .
● Schließen: Drehen Sie den Schalter auf die
P o
s
ition ››› Abb. 13 1 .
● Hochfahren: Drücken Sie den Schalter auf
die P o
s
ition ››› Abb. 14 4 . Zum Einstellen ei-
ner Z
w
ischenposition betätigen Sie den
Schalter bis die gewünschte Position erreicht
ist.
● Senken: Ziehen Sie den Schalter auf die Po-
sition ››
› Abb. 14 5 . Zum Einstellen einer
Z w
i
schenposition betätigen Sie den Schalter
bis die gewünschte Position erreicht ist.
››› in Panorama-Schiebedach: Funktion
auf Seite 137
››› Seite 137
››› Seite 15 14
Page 17 of 348
Grundsätzliches
Notschließfunktion des Panorama-
d ac
hs Abb. 15

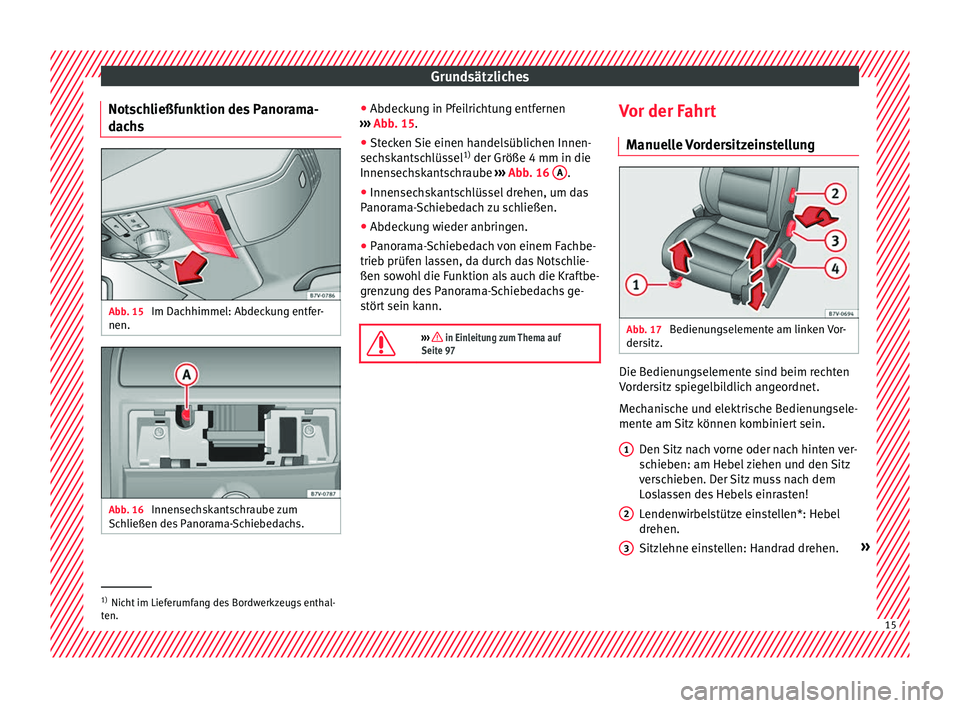

Im Dachhimmel: Abdeckung entfer-
nen. Abb. 16
Innensechskantschraube zum
Sc h
ließen de
s Panorama-Schiebedachs. ●
Abdec k
u
ng in Pfeilrichtung entfernen
››› Abb. 15.
● Stecken Sie einen handelsüblichen Innen-
sechskants
chlüssel1)
der Größe 4 mm in die
Innensechskantschraube ››› Abb. 16 A .
● Innensechskantschlüssel drehen, um das
P anor
am
a-Schiebedach zu schließen.
● Abdeckung wieder anbringen.
● Panorama-Schiebedach von einem Fachbe-
trieb prüfen l
assen, da durch das Notschlie-
ßen sowohl die Funktion als auch die Kraftbe-
grenzung des Panorama-Schiebedachs ge-
stört sein kann.
››› in Einleitung zum Thema auf
Seite 97 Vor der Fahrt
M anuel
l
e Vordersitzeinstellung Abb. 17
Bedienungselemente am linken Vor-
der s
itz. Die Bedienungselemente sind beim rechten
V
or
der
sitz spiegelbildlich angeordnet.
Mechanische und elektrische Bedienungsele-
mente am Sitz können kombiniert sein.
Den Sitz nach vorne oder nach hinten ver-
schieben: am Hebel ziehen und den Sitz
verschieben. Der Sitz muss nach dem
Loslassen des Hebels einrasten!
Lendenwirbelstütze einstellen*: Hebel
drehen.
Sitzlehne einstellen: Handrad drehen. »
1 2
3
1)
Nicht im Lieferumfang des Bordwerkzeugs enthal-
ten. 15
Page 18 of 348
Grundsätzliches
Sitzhöhe einstellen: den Hebel ggf. mehr-
f ac
h n
ach oben oder unten bewegen.
››› in Sitze manuell einstellen auf Sei-
te 152 Elektrische Bedienelemente am Vor-
dersitz*
Abb. 18
Linken Vordersitz in Längsrichtung,
Sitzfläc he in Höhe u
nd Neigu
ng sowie Vorder-
sitzlehne einstellen. 4

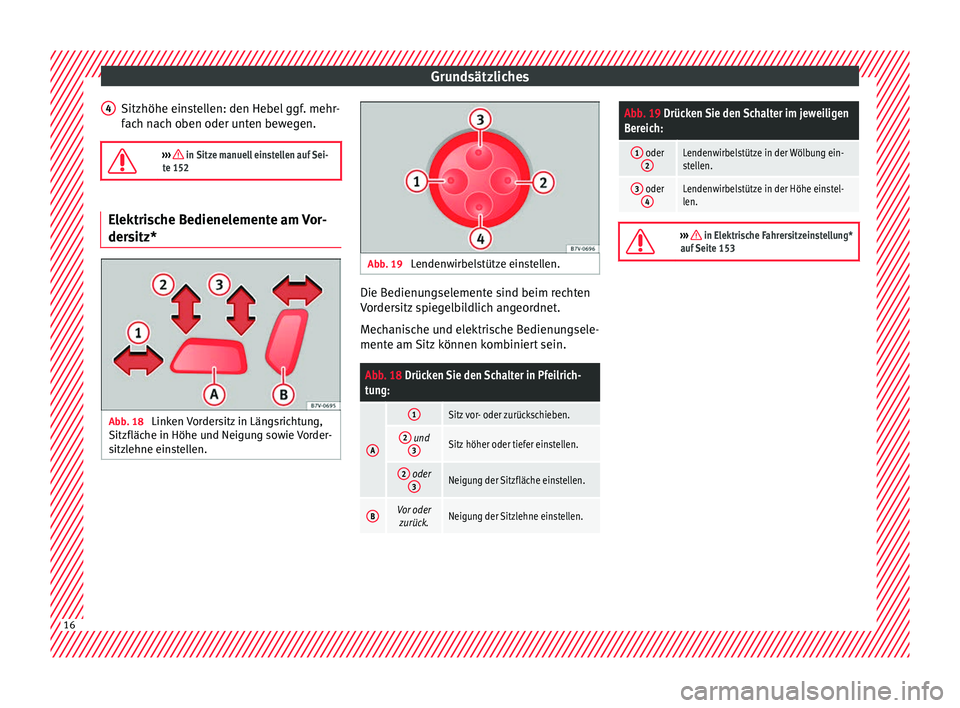

Abb. 19
Lendenwirbelstütze einstellen. Die Bedienungselemente sind beim rechten
V
or
der
sitz spiegelbildlich angeordnet.
Mechanische und elektrische Bedienungsele-
mente am Sitz können kombiniert sein.
Abb. 18 Drücken Sie den Schalter in Pfeilrich-
tung:
A
1Sitz vor- oder zurückschieben.
2 und 3Sitz höher oder tiefer einstellen.
2 oder 3Neigung der Sitzfläche einstellen.
BVor oder
zurück.Neigung der Sitzlehne einstellen.
Abb. 19 Drücken Sie den Schalter im jeweiligen
Bereich:
1 oder 2Lendenwirbelstütze in der Wölbung ein-
stellen.
3 oder4Lendenwirbelstütze in der Höhe einstel-
len.
››› in Elektrische Fahrersitzeinstellung*
auf Seite 153 16
Page 19 of 348
Grundsätzliches

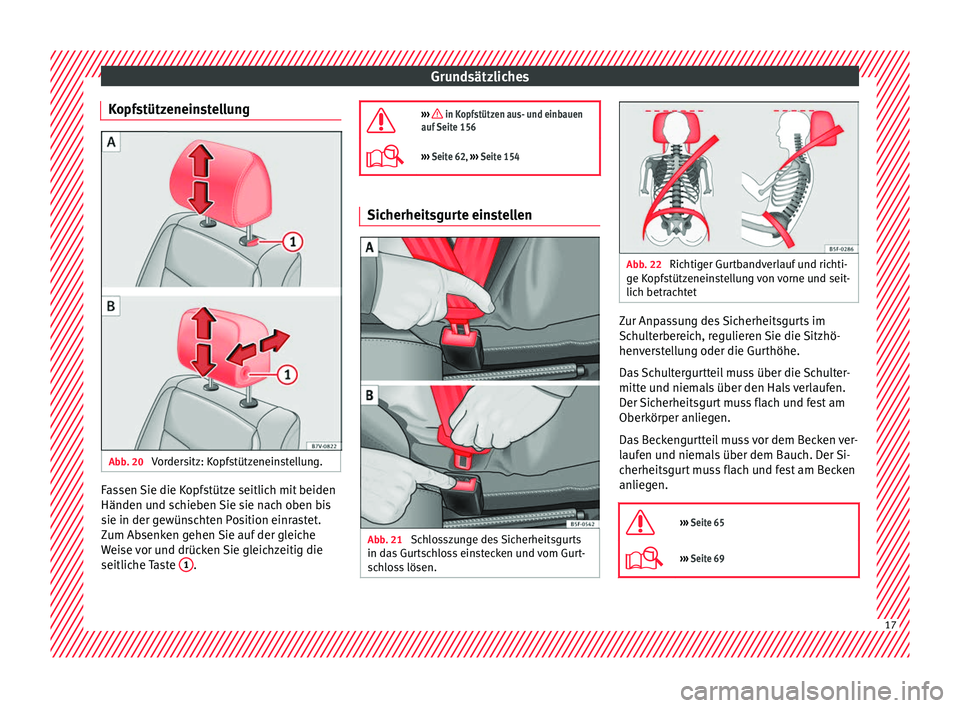

Kopfstützeneinstellung Abb. 20
Vordersitz: Kopfstützeneinstellung. Fassen Sie die Kopfstütze seitlich mit beiden
Händen u
nd s
c
hieben Sie sie nach oben bis
sie in der gewünschten Position einrastet.
Zum Absenken gehen Sie auf der gleiche
Weise vor und drücken Sie gleichzeitig die
seitliche Taste 1 .
››› in Kopfstützen aus- und einbauen
auf Seite 156
››› Seite 62, ››› Seite 154 Sicherheitsgurte einstellen
Abb. 21
Schlosszunge des Sicherheitsgurts
in d a
s
Gurtschloss einstecken und vom Gurt-
schloss lösen. Abb. 22
Richtiger Gurtbandverlauf und richti-
ge K opf
stützeneinstellung von vorne und seit-
lich betrachtet Zur Anpassung des Sicherheitsgurts im
Sc
hu
lt
erbereich, regulieren Sie die Sitzhö-
henverstellung oder die Gurthöhe.
Das Schultergurtteil muss über die Schulter-
mitte und niemals über den Hals verlaufen.
Der Sicherheitsgurt muss flach und fest am
Oberkörper anliegen.
Das Beckengurtteil muss vor dem Becken ver-
laufen und niemals über dem Bauch. Der Si-
cherheitsgurt muss flach und fest am Becken
anliegen.
››› Seite 65
››› Seite 69 17
Page 20 of 348
Grundsätzliches
Gurtstraffer Bei einer Frontal-, Seiten oder Heckkollision
wer
den die
Sicherheitsgurte der Vordersitze
und die Außensitze der zweiten Sitzreihe au-
tomatisch gestrafft.
Der Gurtstraffer kann nur einmal aktiviert
werden.
››› in Service und Entsorgung der Gurt-
straffer auf Seite 73
››› Seite 72 Außenspiegeleinstellung
Abb. 23
An der Fahrertür: Drehknopf für die
Außen s
pie
gel. Außenspiegel einstellen: Drehen Sie den
Dr
ehknopf
in die ents
prechende Position: In der gewünschten Position können Sie
mit dem Drehknopf
die Außenspiegel
auf der Fahrerseite (L, links) und auf der
Beifahrerseite (R, rechts) in die ge-
wünschte Richtung verstellen.
Je nach Ausstattung erhitzen sich die Au-
ßenspiegel abhängig von der Außen-
temperatur.
Spiegel anklappen.
››› in Außenspiegel auf Seite 152
››› Seite 151 Lenkradposition einstellen
Abb. 24
Lenkradposition mechanisch einstel-
l en. Lenkrad vor der Fahrt und nur bei stehendem
F
ahr
z
eug einstellen.
L/R
●
Hebel n
ach unten ››› Abb. 24 1 bewegen.
● Lenkrad so einstellen, dass es mit beiden
Händen u nd l
eic
ht gebeugten Armen seitlich
am äußeren Rand (9-Uhr- und 3-Uhr-Position)
festgehalten werden kann.
● Den Hebel fest nach oben drücken, bis er
bündig mit der Lenk
säule ist ››› in Lenkrad-
po s
ition ein
stellen auf Seite 63.
››› in Lenkradposition einstellen auf
Seite 63 18
