Seat Altea 2005 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2005, Model line: Altea, Model: Seat Altea 2005Pages: 298, PDF-Größe: 8.85 MB
Page 111 of 298
Auf und zu109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

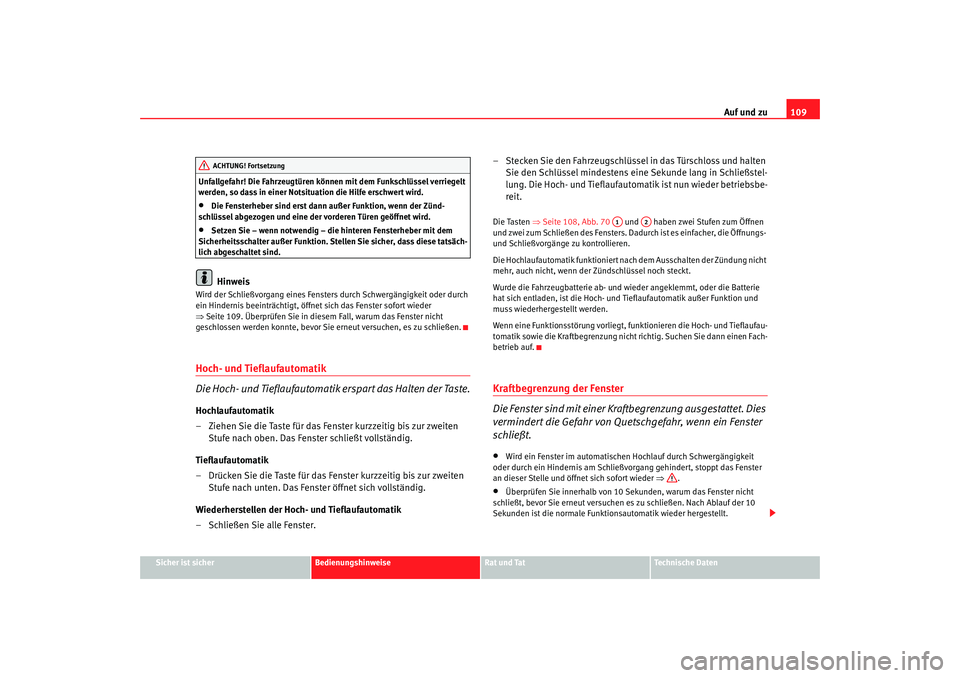

Unfallgefahr! Die Fahrzeugtüren können mit dem Funkschlüssel verriegelt
werden, so dass in einer Notsituation die Hilfe erschwert wird.
•
Die Fensterheber sind erst dann außer Funktion, wenn der Zünd-
schlüssel abgezogen und eine der vorderen Türen geöffnet wird.
•
Setzen Sie – wenn notwendig – die hinteren Fensterheber mit dem
Sicherheitsschalter außer Funktion. Stellen Sie sicher, dass diese tatsäch-
lich abgeschaltet sind.Hinweis
Wird der Schließvorgang eines Fensters durch Schwergängigkeit oder durch
ein Hindernis beeinträchtigt, öffnet sich das Fenster sofort wieder
⇒ Seite 109. Überprüfen Sie in diesem Fall, warum das Fenster nicht
geschlossen werden konnte, bevor Sie erneut versuchen, es zu schließen.Hoch- und Tieflaufautomatik
Die Hoch- und Tieflaufautomatik erspart das Halten der Taste.Hochlaufautomatik
– Ziehen Sie die Taste für das Fenster kurzzeitig bis zur zweiten Stufe nach oben. Das Fenster schließt vollständig.
Tieflaufautomatik
– Drücken Sie die Taste für das Fenster kurzzeitig bis zur zweiten Stufe nach unten. Das Fenster öffnet sich vollständig.
Wiederherstellen der Hoch- und Tieflaufautomatik
– Schließen Sie alle Fenster. – Stecken Sie den Fahrzeugschlüssel in das Türschloss und halten
Sie den Schlüssel mindestens eine Sekunde lang in Schließstel-
lung. Die Hoch- und Tieflaufautomatik ist nun wieder betriebsbe-
reit.
Die Tasten ⇒Seite 108, Abb. 70 und haben zwei Stufen zum Öffnen
und zwei zum Schließen des Fensters. Dadurch ist es einfacher, die Öffnungs-
und Schließvorgänge zu kontrollieren.
Die Hochlaufautomatik funktioniert na ch dem Ausschalten der Zündung nicht
mehr, auch nicht, wenn der Zündschlüssel noch steckt.
Wurde die Fahrzeugbatterie ab- und wieder angeklemmt, oder die Batterie
hat sich entladen, ist die Hoch- und Tieflaufautomatik außer Funktion und
muss wiederhergestellt werden.
Wenn eine Funktionsstörung vorliegt, fu nktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nicht richtig. Suchen Sie dann einen Fach-
betrieb auf.Kraftbegrenzung der Fenster
Die Fenster sind mit einer Kraftbegrenzung ausgestattet. Dies
vermindert die Gefahr von Quetschgefahr, wenn ein Fenster
schließt.•
Wird ein Fenster im automatischen Hochlauf durch Schwergängigkeit
oder durch ein Hindernis am Schließvorgang gehindert, stoppt das Fenster
an dieser Stelle und öffnet sich sofort wieder ⇒.
•
Überprüfen Sie innerhalb von 10 Se kunden, warum das Fenster nicht
schließt, bevor Sie erneut versuchen es zu schließen. Nach Ablauf der 10
Sekunden ist die normale Funktionsautomatik wieder hergestellt.
ACHTUNG! Fortsetzung
A1
A2
Alrea aleman Seite 109 Fr eitag, 30. September 2005 12:13 12
Page 112 of 298
Auf und zu
110•

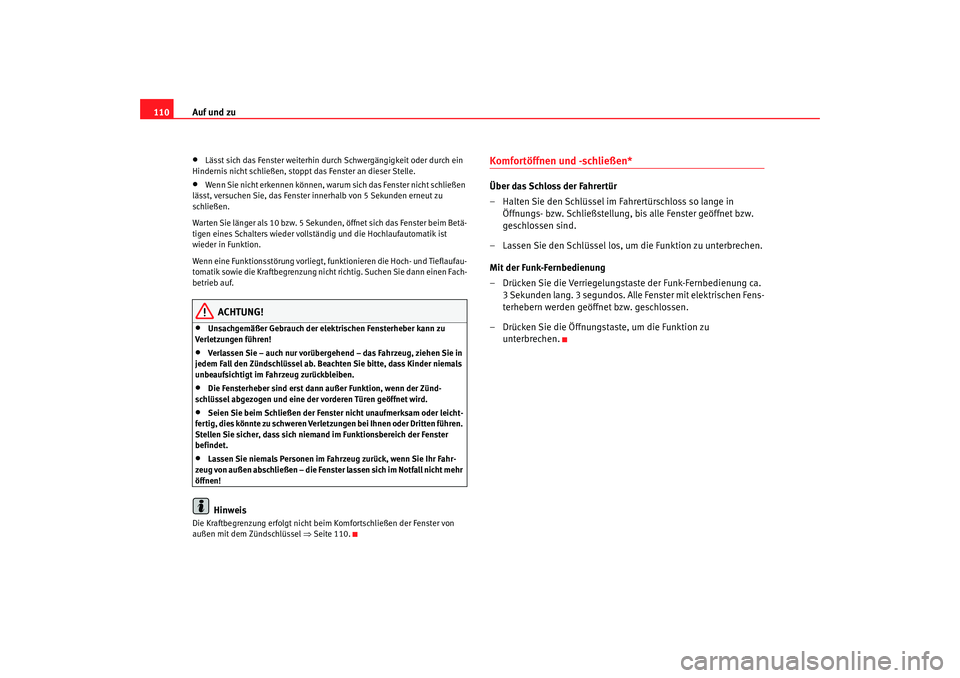

Lässt sich das Fenster weiterhin durch Schwergängigkeit oder durch ein
Hindernis nicht schließen, stoppt das Fenster an dieser Stelle.
•
Wenn Sie nicht erkennen können, warum sich das Fenster nicht schließen
lässt, versuchen Sie, das Fenster i nnerhalb von 5 Sekunden erneut zu
schließen.
Warten Sie länger als 10 bzw. 5 Sekunden, öffnet sich das Fenster beim Betä-
tigen eines Schalters wieder vollständig und die Hochlaufautomatik ist
wieder in Funktion.
Wenn eine Funktionsstörung vorliegt, fu nktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nich t richtig. Suchen Sie dann einen Fach-
betrieb auf.
ACHTUNG!
•
Unsachgemäßer Gebrauch der elektrischen Fensterheber kann zu
Verletzungen führen!
•
Verlassen Sie – auch nur vorübergehend – das Fahrzeug, ziehen Sie in
jedem Fall den Zündschlüssel ab. Beachten Sie bitte, dass Kinder niemals
unbeaufsichtigt im Fahrzeug zurückbleiben.
•
Die Fensterheber sind erst dann außer Funktion, wenn der Zünd-
schlüssel abgezogen und eine der vorderen Türen geöffnet wird.
•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig, dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Stellen Sie sicher, dass sich niemand im Funktionsbereich der Fenster
befindet.
•
Lassen Sie niemals Personen im Fahrzeug zurück, wenn Sie Ihr Fahr-
zeug von außen abschließen – die Fenster lassen sich im Notfall nicht mehr
öffnen!Hinweis
Die Kraftbegrenzung erfolgt nicht beim Komfortschließen der Fenster von
außen mit dem Zündschlüssel ⇒Seite 110.
Komfortöffnen und -schließen* Über das Schloss der Fahrertür
– Halten Sie den Schlüssel im Fahrertürschloss so lange in
Öffnungs- bzw. Schließstellung, bis alle Fenster geöffnet bzw.
geschlossen sind.
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.
Mit der Funk-Fernbedienung
– Drücken Sie die Verriegelungstaste der Funk-Fernbedienung ca. 3 Sekunden lang. 3 segundos. Alle Fenster mit elektrischen Fens-
terhebern werden geöffnet bzw. geschlossen.
– Drücken Sie die Öffnungstaste, um die Funktion zu unterbrechen.
Alrea aleman Seite 110 Fr eitag, 30. September 2005 12:13 12
Page 113 of 298
Auf und zu111
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

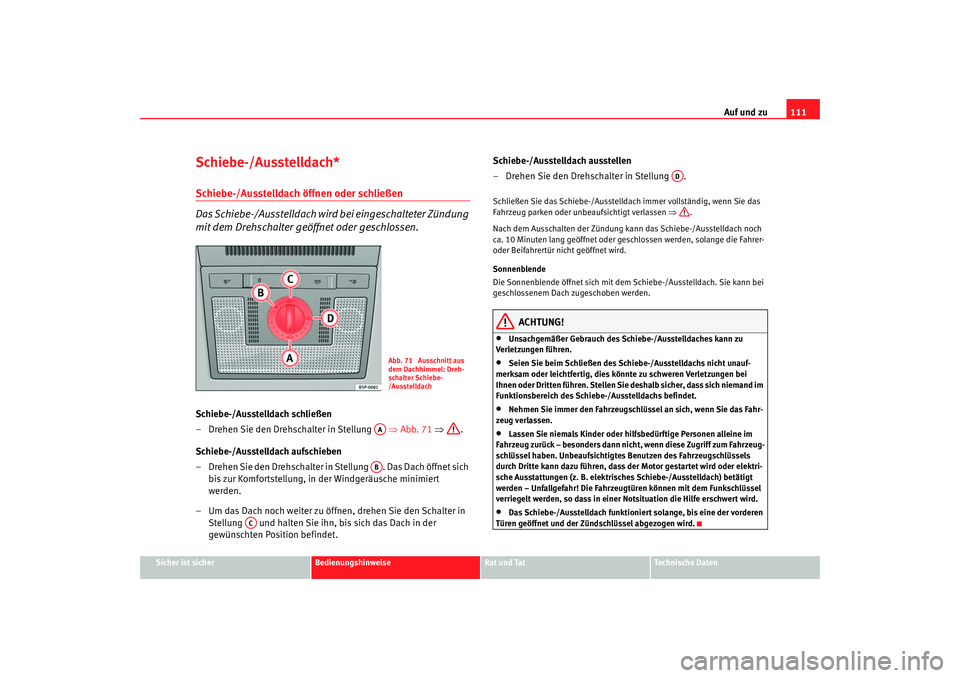

Schiebe-/Ausstelldach*Schiebe-/Ausstelldach öffnen oder schließen
Das Schiebe-/Ausstelldach wird bei eingeschalteter Zündung
mit dem Drehschalter geöffnet oder geschlossen.Schiebe-/Ausstelldach schließen
– Drehen Sie den Drehschalter in Stellung ⇒Abb. 71 ⇒ .
Schiebe-/Ausstelldach aufschieben
– Drehen Sie den Drehschalter in Stellung . Das Dach öffnet sich bis zur Komfortstellung, in der Windgeräusche minimiert
werden.
– Um das Dach noch weiter zu öffnen, drehen Sie den Schalter in Stellung und halten Sie ihn, bis sich das Dach in der
gewünschten Position befindet. Schiebe-/Ausstelldach ausstellen
– Drehen Sie den Drehschalter in Stellung .
Schließen Sie das Schiebe-/Ausstelldach immer vollständig, wenn Sie das
Fahrzeug parken oder unbeaufsichtigt verlassen
⇒.
Nach dem Ausschalten der Zündung kann das Schiebe-/Ausstelldach noch
ca. 10 Minuten lang geöffnet oder geschlossen werden, solange die Fahrer-
oder Beifahrertür nicht geöffnet wird.
Sonnenblende
Die Sonnenblende öffnet sich mit dem Schiebe-/Ausstelldach. Sie kann bei
geschlossenem Dach zugeschoben werden.
ACHTUNG!
•
Unsachgemäßer Gebrauch des Schiebe-/Ausstelldaches kann zu
Verletzungen führen.
•
Seien Sie beim Schließen des Schiebe-/Ausstelldachs nicht unauf-
merksam oder leichtfertig, dies könnte zu schweren Verletzungen bei
Ihnen oder Dritten führen. Stellen Sie deshalb sicher, dass sich niemand im
Funktionsbereich des Schiebe-/Ausstelldachs befindet.
•
Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahr-
zeug verlassen.
•
Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahrzeug-
schlüssel haben. Unbeaufsichtigtes Benutzen des Fahrzeugschlüssels
durch Dritte kann dazu führen, dass der Motor gestartet wird oder elektri-
sche Ausstattungen (z. B. elektrisches Schiebe-/Ausstelldach) betätigt
werden – Unfallgefahr! Die Fahrzeugtüren können mit dem Funkschlüssel
verriegelt werden, so dass in einer Notsituation die Hilfe erschwert wird.
•
Das Schiebe-/Ausstelldach funktioniert solange, bis eine der vorderen
Türen geöffnet und der Zündschlüssel abgezogen wird.
Abb. 71 Ausschnitt aus
dem Dachhimmel: Dreh-
schalter Schiebe-
/Ausstelldach
AAAB
AC
AD
Alrea aleman Seite 111 Fr eitag, 30. September 2005 12:13 12
Page 114 of 298
Auf und zu

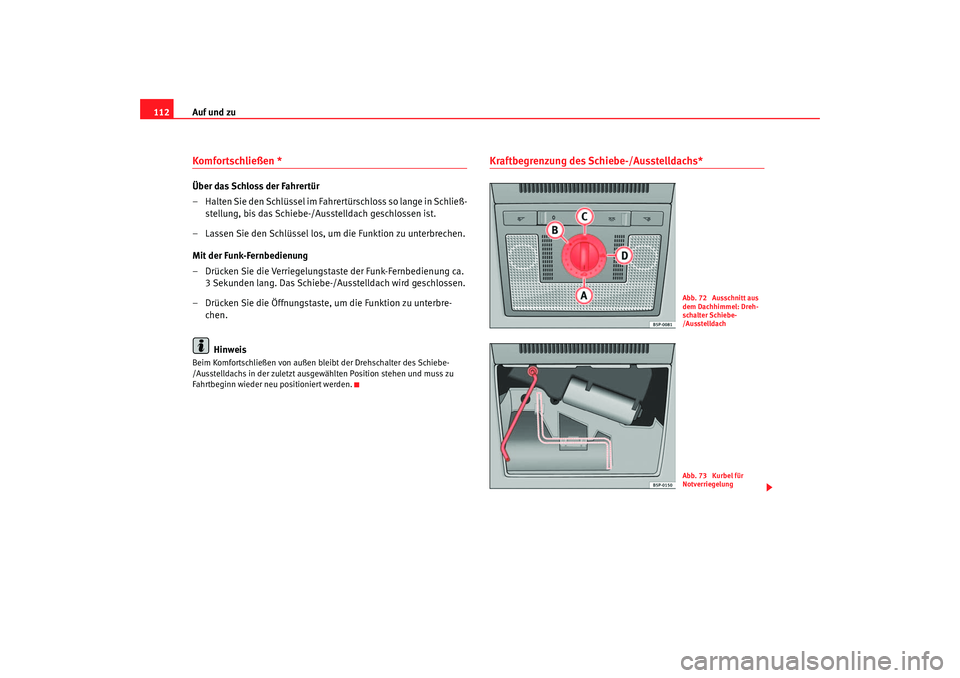

112Komfortschließen *Über das Schloss der Fahrertür
– Halten Sie den Schlüssel im Fahrertürschloss so lange in Schließ-
stellung, bis das Schiebe-/Ausstelldach geschlossen ist.
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.
Mit der Funk-Fernbedienung
– Drücken Sie die Verriegelungstaste der Funk-Fernbedienung ca. 3 Sekunden lang. Das Schiebe-/Ausstelldach wird geschlossen.
– Drücken Sie die Öffnungstaste, um die Funktion zu unterbre- chen.
HinweisBeim Komfortschließen von außen bleibt der Drehschalter des Schiebe-
/Ausstelldachs in der zuletzt ausgewählten Position stehen und muss zu
Fahrtbeginn wieder neu positioniert werden.
Kraftbegrenzung des Schiebe-/Ausstelldachs*
Abb. 72 Ausschnitt aus
dem Dachhimmel: Dreh-
schalter Schiebe-
/AusstelldachAbb. 73 Kurbel für
Notverriegelung
Alrea aleman Seite 112 Fr eitag, 30. September 2005 12:13 12
Page 115 of 298
Auf und zu113
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

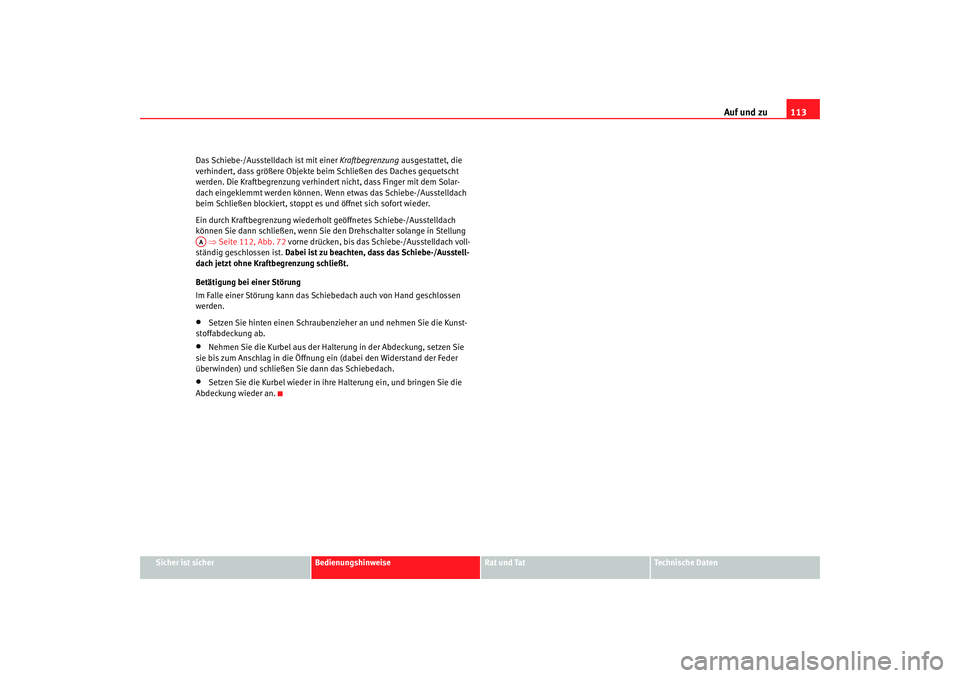

Das Schiebe-/Ausstelldach ist mit einer Kraftbegrenzung
ausgestattet, die
verhindert, dass größere Objekte beim Schließen des Daches gequetscht
werden. Die Kraftbegrenzu ng verhindert nicht, dass Finger mit dem Solar-
dach eingeklemmt werden können. Wenn etwas das Schiebe-/Ausstelldach
beim Schließen blockiert, stoppt es und öffnet sich sofort wieder.
Ein durch Kraftbegrenzung wiederholt geöffnetes Schiebe-/Ausstelldach
können Sie dann schließen, wenn Sie de n Drehschalter solange in Stellung
⇒ Seite 112, Abb. 72 vorne drücken, bis das Schiebe-/Ausstelldach voll-
ständig geschlossen ist. Dabei ist zu beachten, dass das Schiebe-/Ausstell-
dach jetzt ohne Kraftbegrenzung schließt.
Betätigung bei einer Störung
Im Falle einer Störung kann das Schiebedach auch von Hand geschlossen
werden.
•
Setzen Sie hinten einen Schraubenzieher an und nehmen Sie die Kunst-
stoffabdeckung ab.
•
Nehmen Sie die Kurbel aus der Halte rung in der Abdeckung, setzen Sie
sie bis zum Anschlag in die Öffnung ein (dabei den Widerstand der Feder
überwinden) und schließen Sie dann das Schiebedach.
•
Setzen Sie die Kurbel wieder in ihre Halterung ein, und bringen Sie die
Abdeckung wieder an.
AA
Alrea aleman Seite 113 Fr eitag, 30. September 2005 12:13 12
Page 116 of 298
Licht und Sicht
114Licht und SichtLichtLicht ein- und ausschalten
Standlicht einschalten
– Drehen Sie den Lichtschalter ⇒Abb. 74 in Stellung
.
Fahrlicht einschalten
– Drehen Sie den Lichtschalter in Stellung
.
Licht ausschalten
– Drehen Sie den Lichtschalter in Stellung 0. Nebelscheinwerfer einschalten*
– Ziehen Sie den Schalter aus der Position
oder
bis zur
ersten Raste heraus. Die Symbol
im Lichtschalter leuchtet auf.
Nebelschlussleuchte einschalten (Fahrzeuge mit
Nebelscheinwerfern)
– Ziehen Sie den Schalter aus der Position
oder
bis zur
zweiten Raste heraus ⇒. Eine Kontrollleuchte im Kombiin-
strument leuchtet auf.
Nebelschlussleuchte einschalten (Fahrzeuge ohne
Nebelscheinwerfern)
– Ziehen Sie den Schalter aus der Position
ganz heraus. Eine
Kontrollleuchte im Kombiinstrument leuchtet auf.
ACHTUNG!
Fahren Sie niemals mit Standlicht – Unfallgefahr! Das Standlicht ist nicht
hell genug, um die Straße vor Ihnen genügend auszuleuchten oder von
anderen Verkehrsteilnehmern gesehen zu werden. Schalten Sie deshalb
bei Dunkelheit oder schlechter Sicht immer das Fahrlicht ein.
Hinweis
•
Das Fahrlicht leuchtet nur bei eingeschalteter Zündung. Beim Einschalten
der Zündung wird automatisch das Standlicht eingeschaltet.
Abb. 74 Ausschnitt aus
der Instrumententafel:
Schalter für Licht, Nebel-
scheinwerfer und Nebel-
schlussleuchte
Alrea aleman Seite 114 Freitag, 30. September 2005 12:13 12
Page 117 of 298
Licht und Sicht115
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

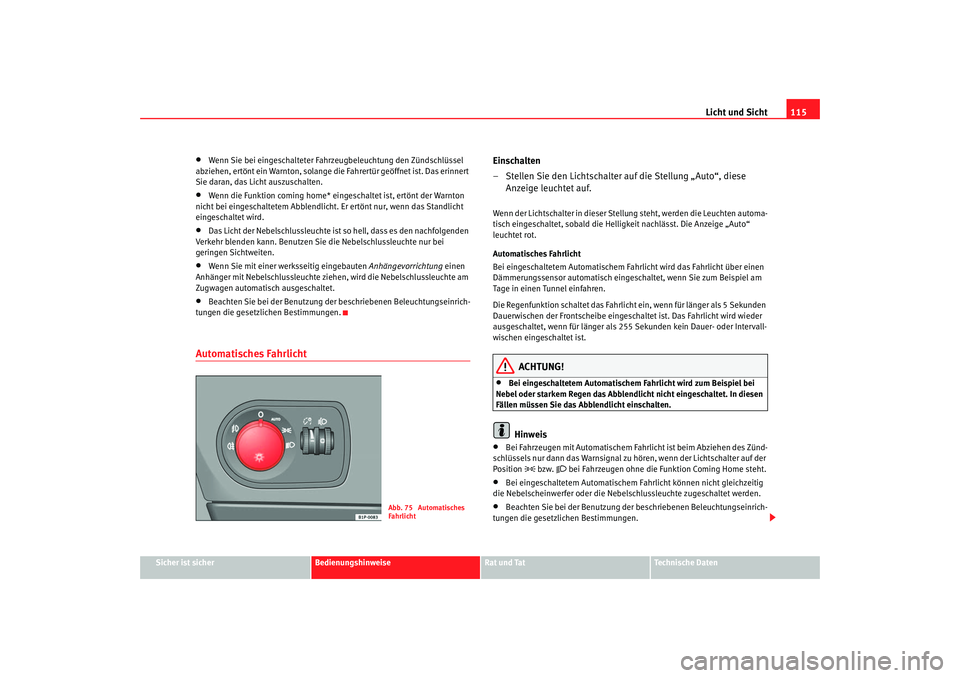

Wenn Sie bei eingeschalteter Fahr zeugbeleuchtung den Zündschlüssel
abziehen, ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert
Sie daran, das Licht auszuschalten.
•
Wenn die Funktion coming home* eing eschaltet ist, ertönt der Warnton
nicht bei eingeschaltetem Abblendlicht. Er ertönt nur, wenn das Standlicht
eingeschaltet wird.
•
Das Licht der Nebelschlussleuchte ist so hell, dass es den nachfolgenden
Verkehr blenden kann. Benutzen Sie die Nebelschlussleuchte nur bei
geringen Sichtweiten.
•
Wenn Sie mit einer werksseitig eingebauten Anhängevorrichtung einen
Anhänger mit Nebelschlussleuchte ziehen, wird die Nebelschlussleuchte am
Zugwagen automatisch ausgeschaltet.
•
Beachten Sie bei der Benutzung de r beschriebenen Beleuchtungseinrich-
tungen die gesetzlichen Bestimmungen.
Automatisches Fahrlicht
Einschalten
– Stellen Sie den Lichtschalter auf die Stellung „Auto“, diese Anzeige leuchtet auf.Wenn der Lichtschalter in dieser Stellung steht, werden die Leuchten automa-
tisch eingeschaltet, sobald die Helligkeit nachlässt. Die Anzeige „Auto“
leuchtet rot.
Automatisches Fahrlicht
Bei eingeschaltetem Automatischem Fahrlicht wird das Fahrlicht über einen
Dämmerungssensor automatisch eingeschaltet, wenn Sie zum Beispiel am
Tage in einen Tunnel einfahren.
Die Regenfunktion schaltet das Fahrlicht ein, wenn für länger als 5 Sekunden
Dauerwischen der Frontscheibe eingeschaltet ist. Das Fahrlicht wird wieder
ausgeschaltet, wenn für länger als 255 Sekunden kein Dauer- oder Intervall-
wischen eingeschaltet ist.
ACHTUNG!
•
Bei eingeschaltetem Automatischem Fahrlicht wird zum Beispiel bei
Nebel oder starkem Regen das Abblendlicht nicht eingeschaltet. In diesen
Fällen müssen Sie das Abblendlicht einschalten.Hinweis
•
Bei Fahrzeugen mit Automatischem Fahrlicht ist beim Abziehen des Zünd-
schlüssels nur dann das Warnsignal zu hören, wenn der Lichtschalter auf der
Position
bzw.
bei Fahrzeugen ohne die Funktion Coming Home steht.
•
Bei eingeschaltetem Automatischem Fahrlicht können nicht gleichzeitig
die Nebelscheinwerfer oder die Nebelschlussleuchte zugeschaltet werden.
•
Beachten Sie bei der Benutzung der beschriebenen Beleuchtungseinrich-
tungen die gesetzlichen Bestimmungen.
Abb. 75 Automatisches
Fahrlicht
Alrea aleman Seite 115 Fr eitag, 30. September 2005 12:13 12
Page 118 of 298
Licht und Sicht
116•
Kleben Sie keinen Aufkleber im Bereich vor dem Sensor auf die Front-
scheibe. Dies könnte Störungen in der Funktion des Automatischen Fahr-
lichts verursachen.
Coming-/Leaving-Home-Funktion*
Bei Dunkelheit wird mit Hilfe der Coming-/Leaving-Home-
Funktion das Fahrzeugumfeld automatisch ausgeleuchtet.Coming-Home-Funktion*
Funktion einschalten
– Stellen Sie den Lichtschalter auf die Position
bzw. „Auto“ bei
Fahrzeugen mit Automatischem Fahrlicht.
– Ziehen Sie den Schlüssel aus dem Zündschloss.
Funktion ausschalten
– Stellen Sie den Lichtschalter auf die Position 0
Bei aktiviertem System und bei Dunkelheit werden Abblendlicht, Rücklichter
und Kennzeichenbeleuchtung nach dem Schließen des Fahrzeugs 40
Sekunden lang eingeschaltet.
Ist eine Tür oder die Heckklappe offen, bleiben Abblendlicht, Rücklichter und
Kennzeichenbeleuchtung ca. 90 Sekunden lang eingeschaltet. Werden vor
Ablauf dieser Zeit alle Türen und die Heckklappe geschlossen, verfügt man
über eine Beleuchtungszeit von 40 Sekunden. Wenn jedoch alle Türen und
die Heckklappe nach Ablauf der 90 Sekunden geschlossen werden, wird das
System abgeschaltet und die Beleuchtung schaltet sich nicht mehr ein.
Soll das System erneut eingeschaltet werden, müssen Sie den Einschaltvor-
gang von Beginn an wiederholen. Die Dauer dieser Beleuchtung ist werkseitig voreingestellt.
Leaving-Home-Funktion*
Diese Funktion wird beim Verriegeln
des Fahrzeugs mit der Funk-Fernbedie-
nung eingeschaltet. Bei Dunkelheit werden durch die Leaving-Home-Funk-
tion das Abblendlicht, die Rücklichter und die Kennzeichenbeleuchtungen
über eine Dauer von ca. 40 Sekunden eingeschaltet.
Hinweis
•
Insbesondere im Kurzstreckenbetrieb bei Dunkelheit, steigt bei stetiger
Nutzung der Coming-/Leaving-Home-Funk tion die Batteriebelastung. Damit
dies nicht eintritt, soll ten Sie ab und zu auch längere Strecken fahren.
•
Beachten Sie bei der Benutzung der beschriebenen Beleuchtungseinrich-
tung die gesetzlichen Bestimmungen.
•
Bei Fahrzeugen mit dem Kombiinstrument „Dot Matrix“ kann die Dauer
der Coming-Home Funktion (ca. 40 Sek. ) im Menü „Konfiguration, Licht und
Sicht“ eingestellt werden.
Alrea aleman Seite 116 Fr eitag, 30. September 2005 12:13 12
Page 119 of 298
Licht und Sicht117
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

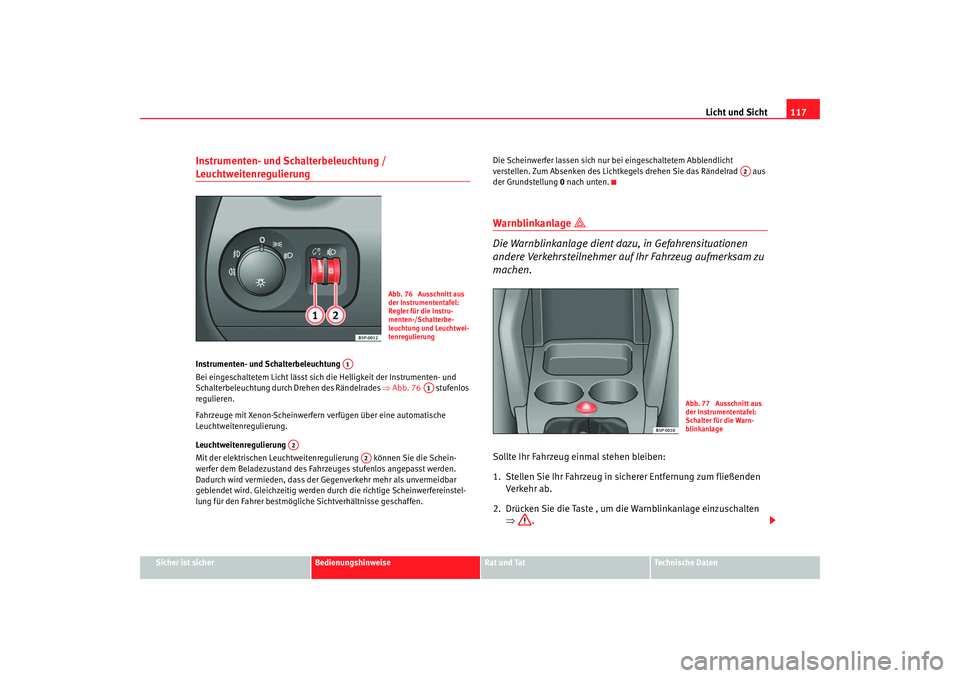

Instrumenten- und Schalterbeleuchtung / Leuchtweitenregulierung Instrumenten- und Schalterbeleuchtung
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades ⇒Abb. 76 stufenlos
regulieren.
Fahrzeuge mit Xenon-Scheinwerfern verfügen über eine automatische
Leuchtweitenregulierung.
Leuchtweitenregulierung
Mit der elektrischen Leuchtweitenregulierung können Sie die Schein-
werfer dem Beladezustand des Fahrzeuges stufenlos angepasst werden.
Dadurch wird vermieden, dass der Gegenverkehr mehr als unvermeidbar
geblendet wird. Gleichzeitig werden durch die richtige Scheinwerfereinstel-
lung für den Fahrer bestmögliche Sichtverhältnisse geschaffen. Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht
verstellen. Zum Absenken des Lichtkegels drehen Sie das Rändelrad aus
der Grundstellung
0 nach unten.
Warnblinkanlage
Die Warnblinkanlage dient da zu, in Gefahrensituationen
andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Sollte Ihr Fahrzeug einmal stehen bleiben:
1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden
Ver ke h r ab.
2. Drücken Sie die Taste , um die Warnblinkanlage einzuschalten ⇒ .
Abb. 76 Ausschnitt aus
der Instrumententafel:
Regler für die Instru-
menten-/Schalterbe-
leuchtung und Leuchtwei-
tenregulierung
A1
A1
A2
A2
A2
Abb. 77 Ausschnitt aus
der Instrumententafel:
Schalter für die Warn-
blinkanlage
Alrea aleman Seite 117 Fr eitag, 30. September 2005 12:13 12
Page 120 of 298
Licht und Sicht
118

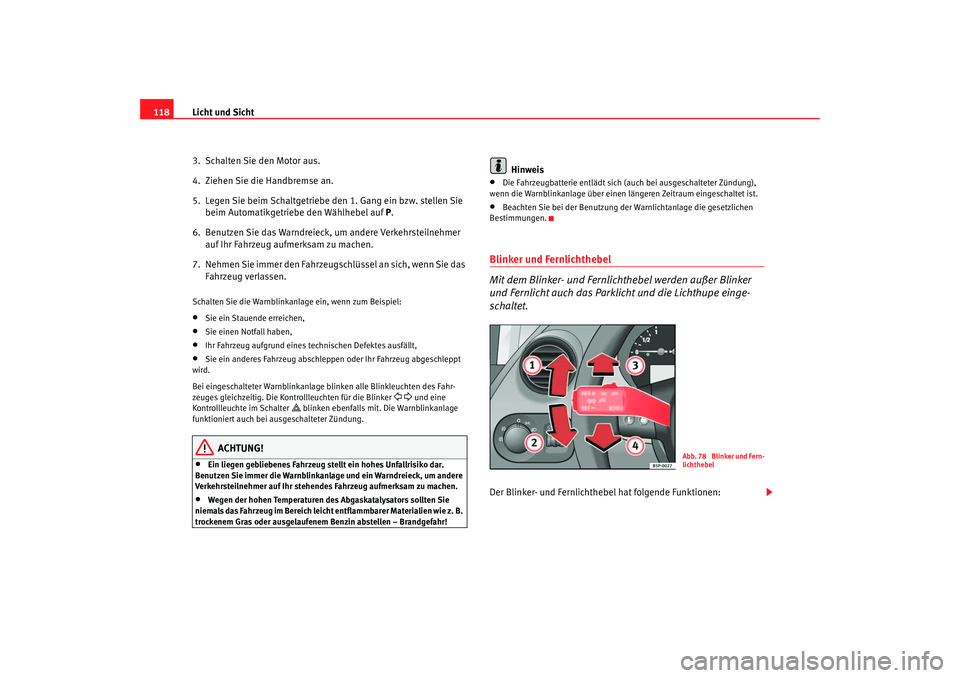

3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie beim Automatikgetriebe den Wählhebel auf P .
6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen.
7. Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahrzeug verlassen.Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:•
Sie ein Stauende erreichen,
•
Sie einen Notfall haben,
•
Ihr Fahrzeug aufgrund eines te chnischen Defektes ausfällt,
•
Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Die Kontrollleuchten für die Blinker
und eine
Kontrollleuchte im Schalter
blinken ebenfalls mit. Die Warnblinkanlage
funktioniert auch bei ausgeschalteter Zündung.
ACHTUNG!
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie immer die Warnblinkanlage und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehendes Fahrzeug aufmerksam zu machen.
•
Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien wie z. B.
trockenem Gras oder ausgelaufenem Benzin abstellen – Brandgefahr!
Hinweis
•
Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen lä ngeren Zeitraum eingeschaltet ist.
•
Beachten Sie bei der Benutzung der Warnlichtanlage die gesetzlichen
Bestimmungen.
Blinker und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.Der Blinker- und Fernlichthebel hat folgende Funktionen:
Abb. 78 Blinker und Fern-
lichthebel
Alrea aleman Seite 118 Fr eitag, 30. September 2005 12:13 12
