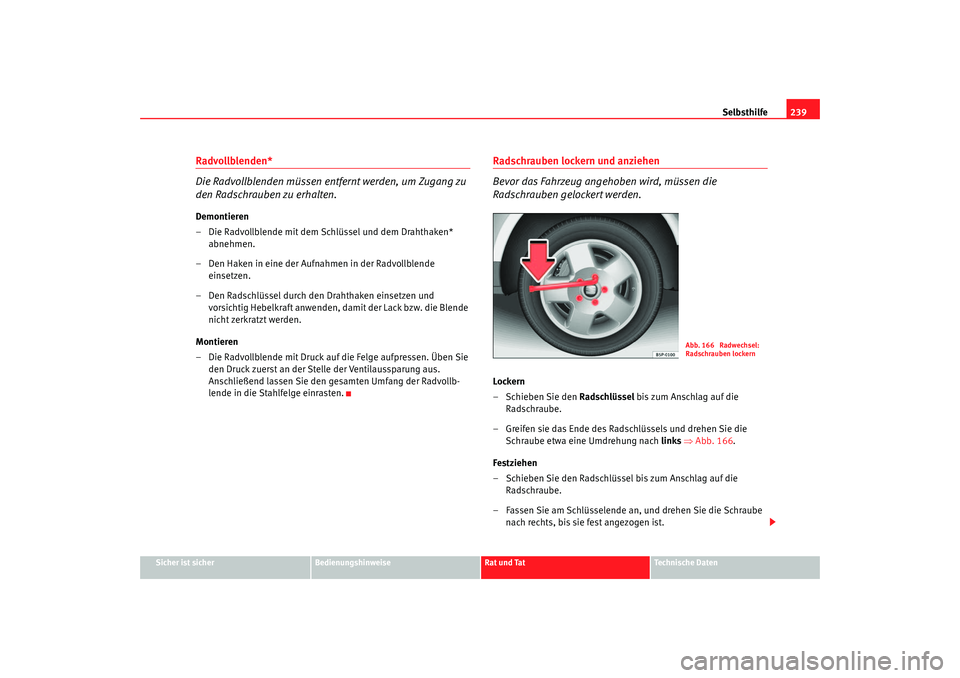

Seat Altea 2005 Betriebsanleitung (in German)

Selbsthilfe239
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem Schlüssel und dem Drahthaken*
abnehmen.
– Den Haken in eine der Aufnahmen in der Radvollblende einsetzen.
– Den Radschlüssel durch den Drahthaken einsetzen und vorsichtig Hebelkraft anwenden, damit der Lack bzw. die Blende
nicht zerkratzt werden.
Montieren
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende in die Stahlfelge einrasten.
Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die
Radschrauben gelockert werden.Lockern
–Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach links ⇒ Abb. 166.
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an, und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist.
Abb. 166 Radwechsel:
Radschrauben lockern

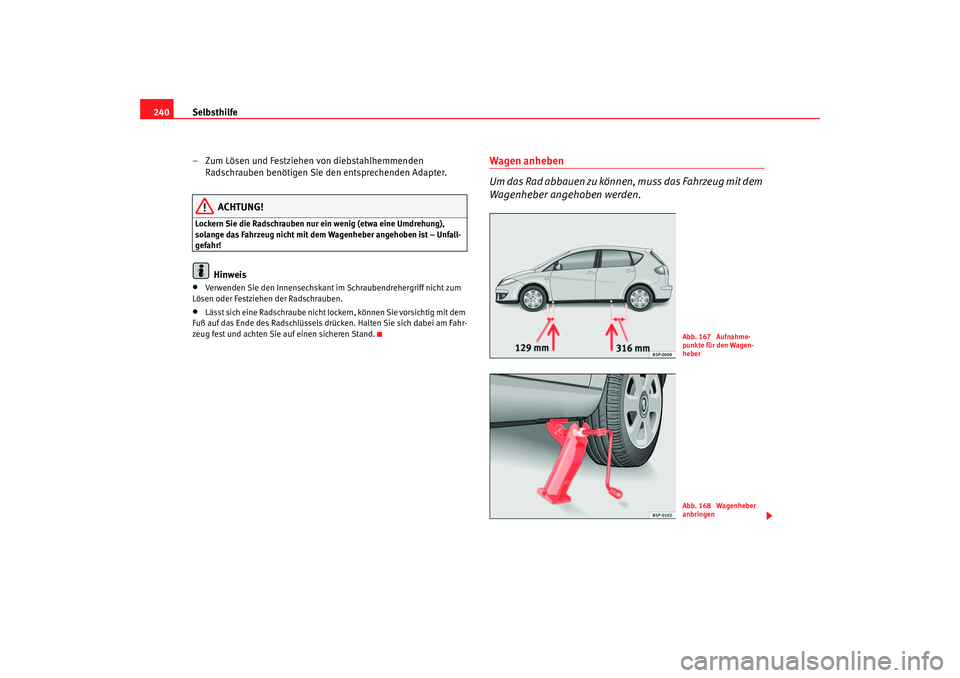

Alrea aleman Seite 239 Fr eitag, 30. September 2005 12:13 12

Selbsthilfe
240
– Zum Lösen und Festziehen von diebstahlhemmenden Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.
•
Lässt sich eine Radschraube nicht loc kern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Wagen anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
Abb. 167 Aufnahme-
punkte für den Wagen-
heberAbb. 168 Wagenheber
anbringen
Alrea aleman Seite 240 Fr eitag, 30. September 2005 12:13 12

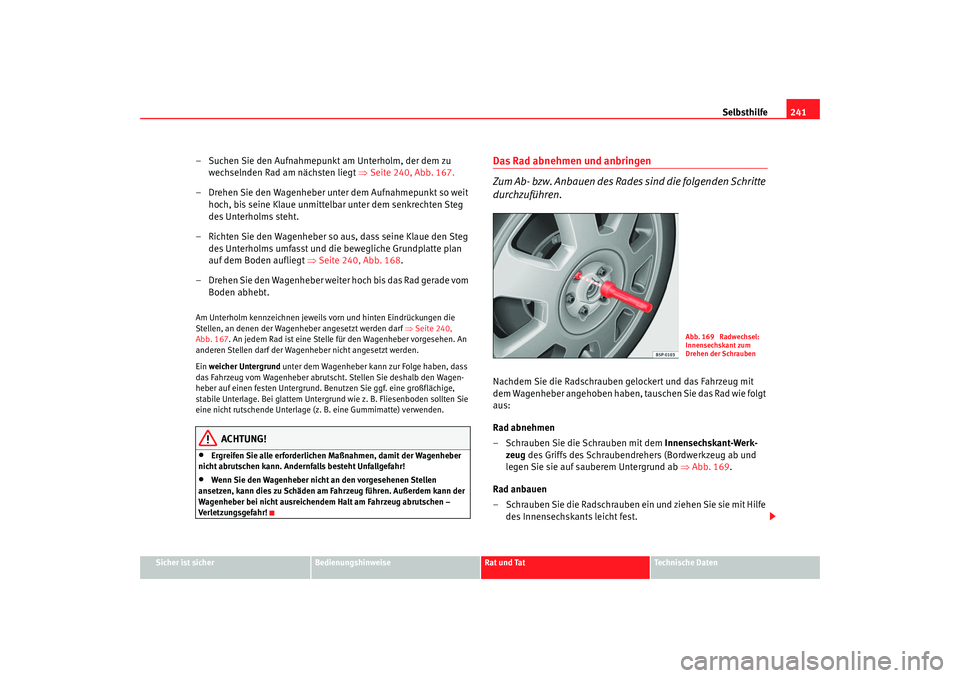

Selbsthilfe241
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒ Seite 240, Abb. 167.
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒Seite 240, Abb. 168.
– Drehen Sie den Wagenheber weiter hoch bis das Rad gerade vom Boden abhebt.Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Seite 240,
Abb. 167 . An jedem Rad ist eine Stelle fü r den Wagenheber vorgesehen. An
anderen Stellen darf der Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abruts cht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Be nutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergru nd wie z. B. Fliesenboden sollten Sie
eine nicht rutschende Unterlage (z. B. eine Gummimatte) verwenden.
ACHTUNG!
•
Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
•
Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schritte
durchzuführen.Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie folgt
aus:
Rad abnehmen
– Schrauben Sie die Schrauben mit dem Innensechskant-Werk-
zeug des Griffs des Schraubendrehers (Bordwerkzeug ab und
legen Sie sie auf sauberem Untergrund ab ⇒Abb. 169 .
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit Hilfe des Innensechskants leicht fest.
Abb. 169 Radwechsel:
Innensechskant zum
Drehen der Schrauben
Alrea aleman Seite 241 Fr eitag, 30. September 2005 12:13 12

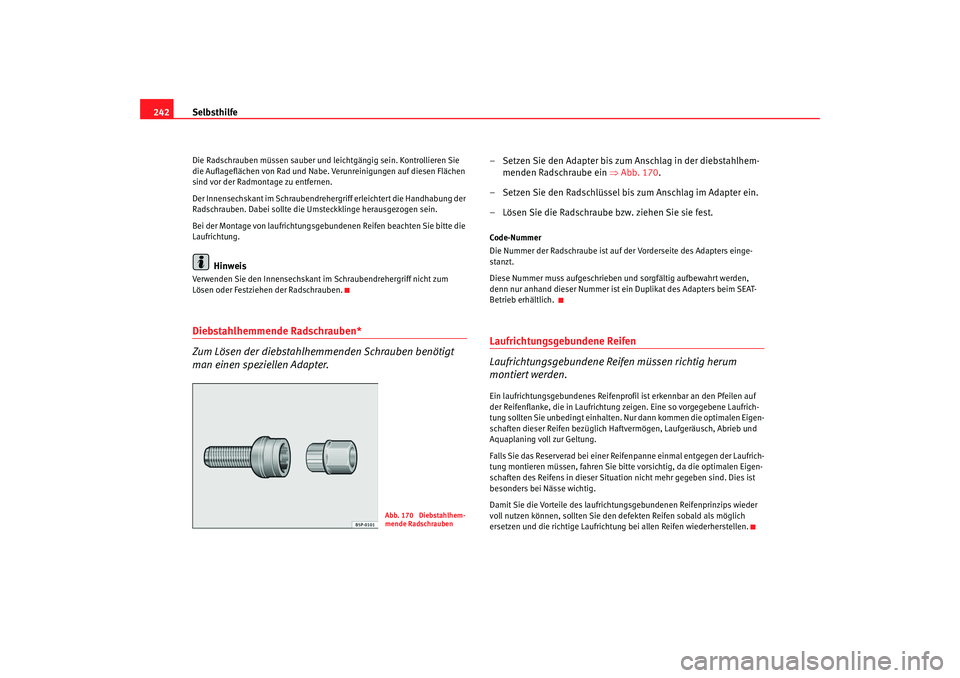

Selbsthilfe
242Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen.
Der Innensechskant im Schraubendrehe rgriff erleichtert die Handhabung der
Radschrauben. Dabei sollte die Umsteckklinge herausgezogen sein.
Bei der Montage von laufrichtungsgebundenen Reifen beachten Sie bitte die
Laufrichtung.
Hinweis
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.Diebstahlhemmende Radschrauben*
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter.
– Setzen Sie den Adapter bis zum Anschlag in der diebstahlhem- menden Radschraube ein ⇒Abb. 170 .
– Setzen Sie den Radschlüssel bis zum Anschlag im Adapter ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest.Code-Nummer
Die Nummer der Radschraube ist auf der Vorderseite des Adapters einge-
stanzt.
Diese Nummer muss aufgeschrieben und sorgfältig aufbewahrt werden,
denn nur anhand dieser Nummer ist ein Duplikat des Adapters beim SEAT-
Betrieb e rhältlich.Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum
montiert werden.Ein laufrichtungsgebundenes Reifenpro fil ist erkennbar an den Pfeilen auf
der Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrich-
tung sollten Sie unbedingt einhalten. Nur dann kommen die optimalen Eigen-
schaften dieser Reifen bezüglich Haftvermögen, Laufgeräusch, Abrieb und
Aquaplaning voll zur Geltung.
Falls Sie das Reserverad bei einer Reifenpanne einmal entgegen der Laufrich-
tung montieren müssen, fahren Sie bitte vorsichtig, da die optimalen Eigen-
schaften des Reifens in dieser Situation nicht mehr gegeben sind. Dies ist
besonders bei Nässe wichtig.
Damit Sie die Vorteile des laufrichtungsgebundenen Reifenprinzips wieder
voll nutzen können, sollten Sie den defekten Reifen sobald als möglich
ersetzen und die richtige Laufrichtu ng bei allen Reifen wiederherstellen.
Abb. 170 Diebstahlhem-
mende Radschrauben
Alrea aleman Seite 242 Fr eitag, 30. September 2005 12:13 12

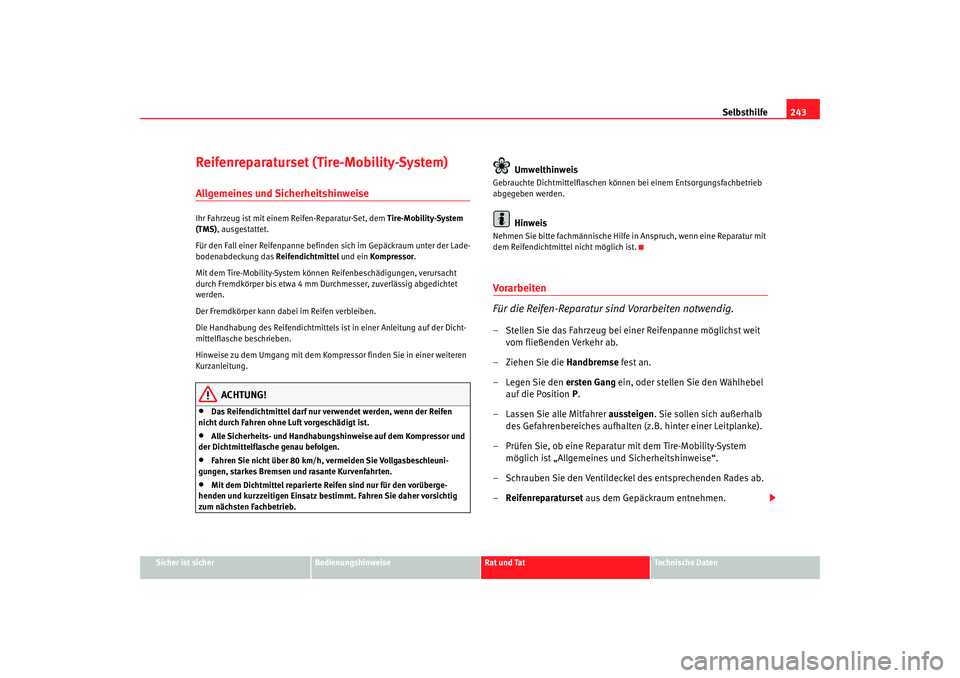

Selbsthilfe243
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Reifenreparaturset (Tire-Mobility-System)Allgemeines und SicherheitshinweiseIhr Fahrzeug ist mit einem Reifen-Reparatur-Set, dem Tire-Mobility-System
(TMS) , ausgestattet.
Für den Fall einer Reifenpanne befinden sich im Gepäckraum unter der Lade-
bodenabdeckung das Reifendichtmittel und ein Kompressor .
Mit dem Tire-Mobility-System könne n Reifenbeschädigungen, verursacht
durch Fremdkörper bis etwa 4 mm Durchmesser, zuverlässig abgedichtet
werden.
Der Fremdkörper kann dabei im Reifen verbleiben.
Die Handhabung des Reifendichtmittels ist in einer Anleitung auf der Dicht-
mittelflasche beschrieben.
Hinweise zu dem Umgang mit dem Kompress or finden Sie in einer weiteren
Kurzanleitung.
ACHTUNG!
•
Das Reifendichtmittel darf nur verwendet werden, wenn der Reifen
nicht durch Fahren ohne Luft vorgeschädigt ist.
•
Alle Sicherheits- und Handhabung shinweise auf dem Kompressor und
der Dichtmittelflasche genau befolgen.
•
Fahren Sie nicht über 80 km/h, vermeiden Sie Vollgasbeschleuni-
gungen, starkes Bremsen und rasante Kurvenfahrten.
•
Mit dem Dichtmittel reparierte Reifen sind nur für den vorüberge-
henden und kurzzeitigen Einsatz bestimmt. Fahren Sie daher vorsichtig
zum nächsten Fachbetrieb.
Umwelthinweis
Gebrauchte Dichtmittelflaschen könne n bei einem Entsorgungsfachbetrieb
abgegeben werden.
Hinweis
Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur mit
dem Reifendichtmittel nicht möglich ist.Vorarb eiten
Für die Reifen-Reparatur sind Vorarbeiten notwendig.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit vom fließenden Verkehr ab.
–Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein, oder stellen Sie den Wählhebel
auf die Position P.
–Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb
des Gefahrenbereiches aufhalten (z.B. hinter einer Leitplanke).
– Prüfen Sie, ob eine Reparatur mit dem Tire-Mobility-System möglich ist „Allgemeines und Sicherheitshinweise“.
– Schrauben Sie den Ventildeckel des entsprechenden Rades ab.
– Reifenreparaturset aus dem Gepäckraum entnehmen.
Alrea aleman Seite 243 Fr eitag, 30. September 2005 12:13 12

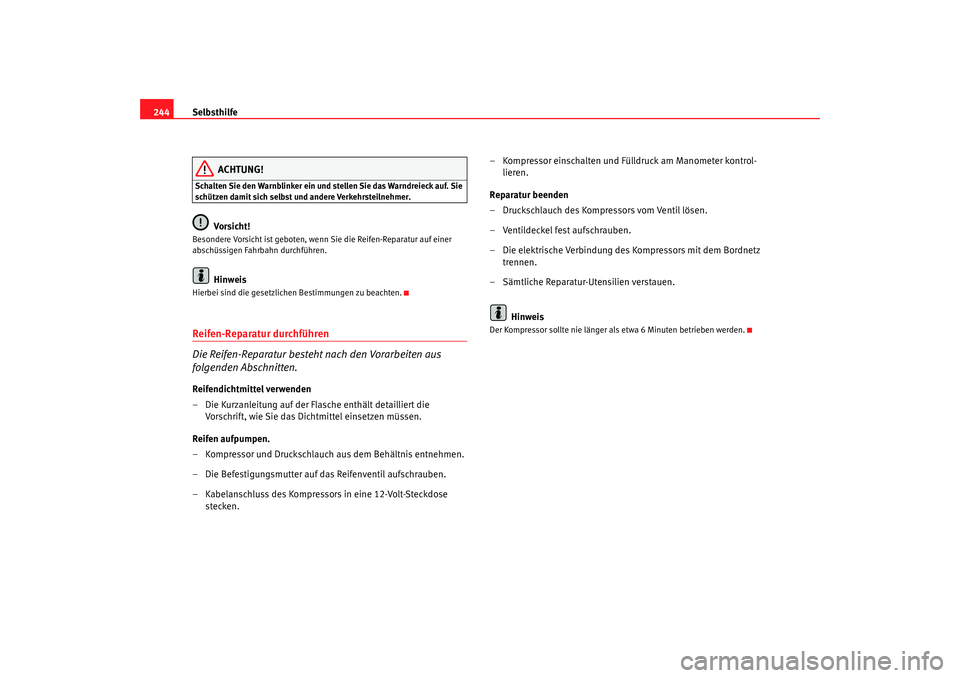

Selbsthilfe
244
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Besondere Vorsicht ist geboten, we nn Sie die Reifen-Reparatur auf einer
abschüssigen Fahrbahn durchführen.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Reifen-Reparatur durchführen
Die Reifen-Reparatur besteht nach den Vorarbeiten aus
folgenden Abschnitten.Reifendichtmittel verwenden
– Die Kurzanleitung auf der Flasche enthält detailliert die Vorschrift, wie Sie das Dichtmittel einsetzen müssen.
Reifen aufpumpen.
– Kompressor und Druckschlauch aus dem Behältnis entnehmen.
– Die Befestigungsmutter auf das Reifenventil aufschrauben.
– Kabelanschluss des Kompressors in eine 12-Volt-Steckdose stecken. – Kompressor einschalten und Fülldruck am Manometer kontrol-
lieren.
Reparatur beenden
– Druckschlauch des Kompressors vom Ventil lösen.
– Ventildeckel fest aufschrauben.
– Die elektrische Verbindung des Kompressors mit dem Bordnetz trennen.
– Sämtliche Reparatur-Utensilien verstauen.
Hinweis
Der Kompressor sollte nie länger als etwa 6 Minuten betrieben werden.
Alrea aleman Seite 244 Fr eitag, 30. September 2005 12:13 12

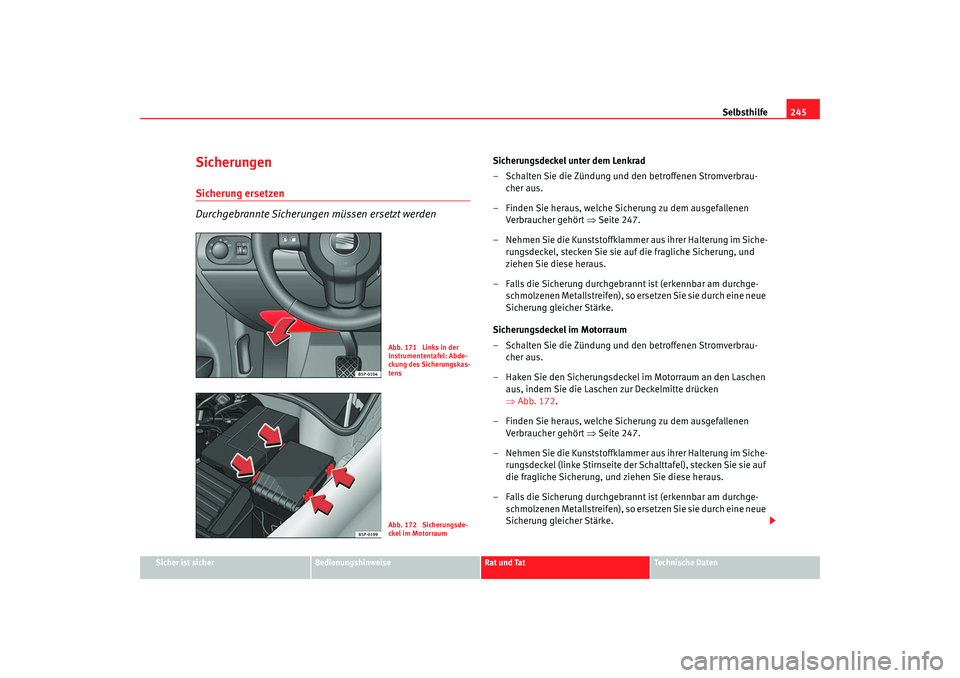

Selbsthilfe245
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
SicherungenSicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden
Sicherungsdeckel unter dem Lenkrad
– Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 247.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel, stecken Sie sie auf die fragliche Sicherung, und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Sicherungsdeckel im Motorraum
– Schalten Sie die Zündung und den betroffenen Stromverbrau- cher aus.
– Haken Sie den Sicherungsdeckel im Motorraum an den Laschen aus, indem Sie die Laschen zur Deckelmitte drücken
⇒Abb. 172 .
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 247.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel (linke Stirnseite der Schalttafel), stecken Sie sie auf
die fragliche Sicherung, und ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Abb. 171 Links in der
Instrumententafel: Abde-
ckung des Sicherungskas-
tensAbb. 172 Sicherungsde-
ckel im Motorraum
Alrea aleman Seite 245 Fr eitag, 30. September 2005 12:13 12

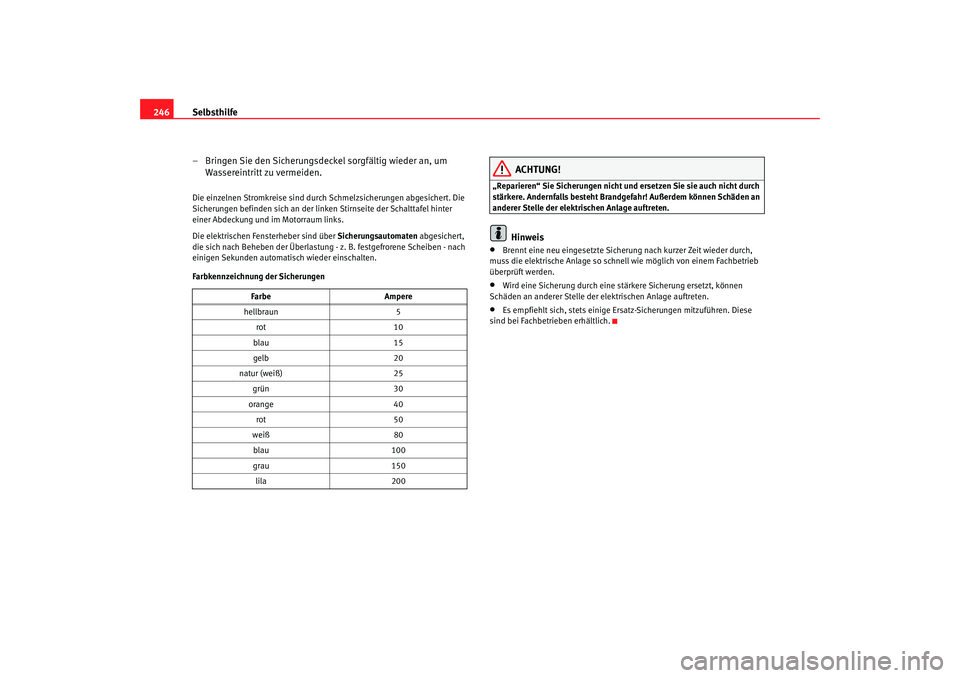

Selbsthilfe
246
– Bringen Sie den Sicherungsdeckel sorgfältig wieder an, um Wassereintritt zu vermeiden.Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der linken Stirnseite der Schalttafel hinter
einer Abdeckung und im Motorraum links.
Die elektrischen Fensterheber sind über Sicherungsautomaten abgesichert,
die sich nach Beheben der Überlastung - z. B. festgefrorene Scheiben - nach
einigen Sekunden automatisch wieder einschalten.
Farbkennzeichnung der Sicherungen
ACHTUNG!
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Andernfalls besteht Brandgefahr! Außerdem können Schäden an
anderer Stelle der elektrischen Anlage auftreten.
Hinweis
•
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb
überprüft werden.
•
Wird eine Sicherung durch eine st ärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
•
Es empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen. Diese
sind bei Fachbetrieben erhältlich.
Farbe
Ampere
hellbraun 5
rot 10
blau 15
gelb 20
natur (weiß) 25
grün 30
orange 40
rot 50
weiß 80
blau 100
grau 150
lila 200
Alrea aleman Seite 246 Freitag, 30. September 2005 12:13 12

Selbsthilfe247
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sicherungsbelegung, Instrumententafel linksSicherungen
Nummer Verbraucher Ampere
1 Elektrochromatischer Spiegel/Relais 50 5
2 Motorsteuergerät 5
3 Lichtschalter/Steuergerät Leuchtweitenregulierung/Rechter Scheinwerfer/Telefon 5
4 Telefonvorbereitung 5
5 Durchflussmesser, Herzrohr 10
6A ir b ag 5
7 nicht belegt
8 nicht belegt
9 Servolenkung 5
10 Diagnose, Rückwärtsgangschalter 5
11 Beheizbare Windschutzscheibe 5
12 Kraftstoffvorratsanzeige FSI 10
13 Steuergerät Anhänger 5
14 Schalter ESP/ASR, Steuergerät ABS/ESP 5
15 Automatisches_Getriebe 5
16 Bedienelemente Heizung/Climatronic/Drucksensor/Sitzheizung 10
17 Motor 7,5
18 nicht belegt
19 nicht belegt
20 Stromversorgung Sicherungskasten Motor 5
21 Schalthebel 5
Alrea aleman Seite 247 Freitag, 30. September 2005 12:13 12

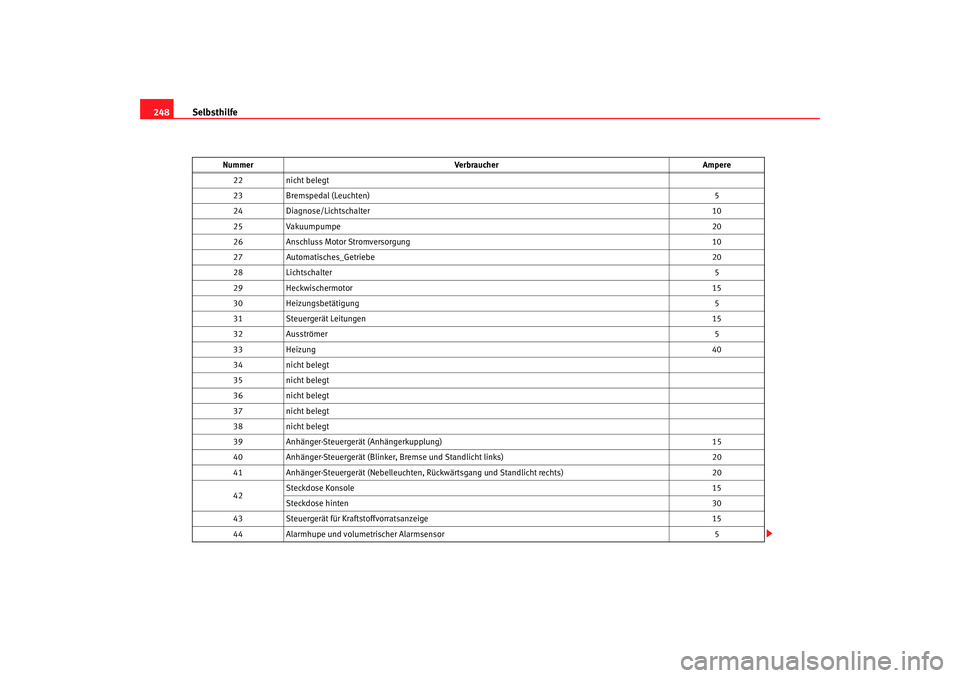

Selbsthilfe
248
22 nicht belegt
23 Bremspedal (Leuchten) 5
24 Diagnose/Lichtschalter 10
25 Vakuumpumpe 20
26 Anschluss Motor Stromversorgung 10
27 Automatisches_Getriebe 20
28 Lichtschalter 5
29 Heckwischermotor 15
30 Heizungsbetätigung 5
31 Steuergerät Leitungen 15
32 Ausströmer 5
33 Heizung 40
34 nicht belegt
35 nicht belegt
36 nicht belegt
37 nicht belegt
38 nicht belegt
39 Anhänger-Steuergerät (Anhängerkupplung) 15
40 Anhänger-Steuergerät (Blinker, Bremse und Standlicht links) 20
41 Anhänger-Steuergerät (Nebelleuchten, Rückwärtsgang und Standlicht rechts) 20
42 Steckdose Konsole
15
Steckdose hinten 30
43 Steuergerät für Kraftstoffvorratsanzeige 15
44 Alarmhupe und volumetrischer Alarmsensor 5
Nummer
Verbraucher Ampere
Alrea aleman Seite 248 Freitag, 30. September 2005 12:13 12
