Seat Altea 2005 Betriebsanleitung (in German)

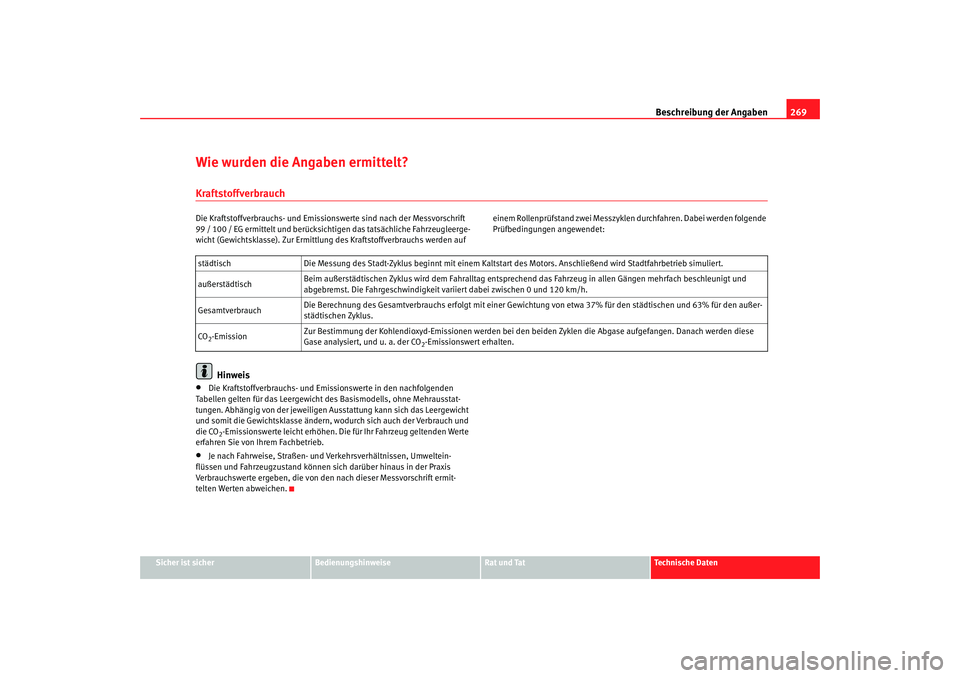

Beschreibung der Angaben269
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Wie wurden die Angaben ermittelt?KraftstoffverbrauchDie Kraftstoffverbrauchs- und Emissionswerte sind nach der Messvorschrift
99 / 100 / EG ermittelt und berücksichtigen das tatsächliche Fahrzeugleerge-
wicht (Gewichtsklasse). Zur Ermittlung des Kraftstoffverbrauchs werden auf einem Rollenprüfstand zwei Messzyklen durchfahren. Dabei werden folgende
Prüfbedingungen angewendet:
Hinweis
•
Die Kraftstoffverbrauchs- und Emissionswerte in den nachfolgenden
Tabellen gelten für das Leergewicht des Basismodells, ohne Mehrausstat-
tungen. Abhängig von der jeweiligen Ausstattung kann sich das Leergewicht
und somit die Gewichtsklasse ändern, wodurch sich auch der Verbrauch und
die CO2-Emissionswerte leicht erhöhen. Die für Ihr Fahrzeug geltenden Werte
erfahren Sie von Ihrem Fachbetrieb.
•
Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können si ch darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen. städtisch
Die Messung des Stadt-Zyklus beginnt mit einem Kaltstart des Motors. Anschließend wird Stadtfahrbetrieb simuliert.
außerstädtisch Beim außerstädtischen Zyklus wird dem Fahralltag entsprechend das Fahrzeug in allen Gängen mehrfach beschleunigt und
abgebremst. Die Fahrgeschwindigkeit variiert dabei zwischen 0 und 120 km/h.
Gesamtverbrauch Die Berechnung des Gesamtverbrauchs erfolgt mit einer Gewich
tung von etwa 37% für den städtischen und 63% für den außer-
städtischen Zyklus.
CO2-Emission Zur Bestimmung der Kohlendioxyd-Emissionen werden bei den be
iden Zyklen die Abgase aufgefangen. Danach werden diese
Gase analysiert, und u. a. der CO
2-Emissionswert erhalten.
Alrea aleman Seite 269 Fr eitag, 30. September 2005 12:13 12

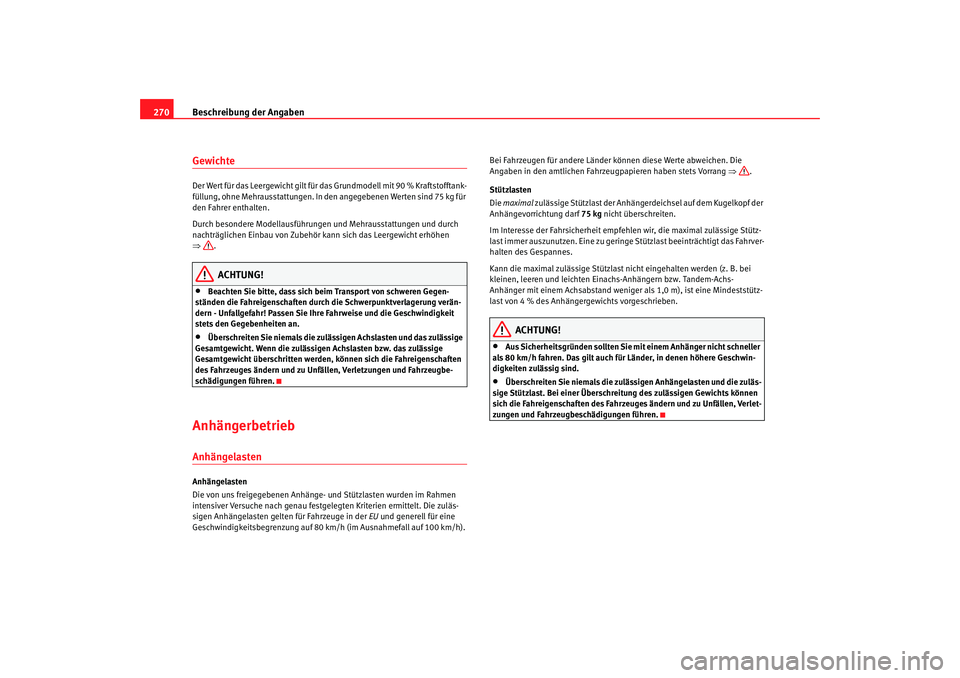

Beschreibung der Angaben
270GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In de n angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen und Mehrausstattungen und durch
nachträglichen Einbau von Zubehör kann sich das Leergewicht erhöhen
⇒ .
ACHTUNG!
•
Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
•
Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht. Wenn die zulässigen Achslasten bzw. das zulässige
Gesamtgewicht überschritten werden, können sich die Fahreigenschaften
des Fahrzeuges ändern und zu Unfä llen, Verletzungen und Fahrzeugbe-
schädigungen führen.
AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzu ng auf 80 km/h (im Ausnahmefall auf 100 km/h). Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrze
ugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand weni ger als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•
Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schneller
als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Geschwin-
digkeiten zulässig sind.
•
Überschreiten Sie niemals die zulässigen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen.
Alrea aleman Seite 270 Fr eitag, 30. September 2005 12:13 12

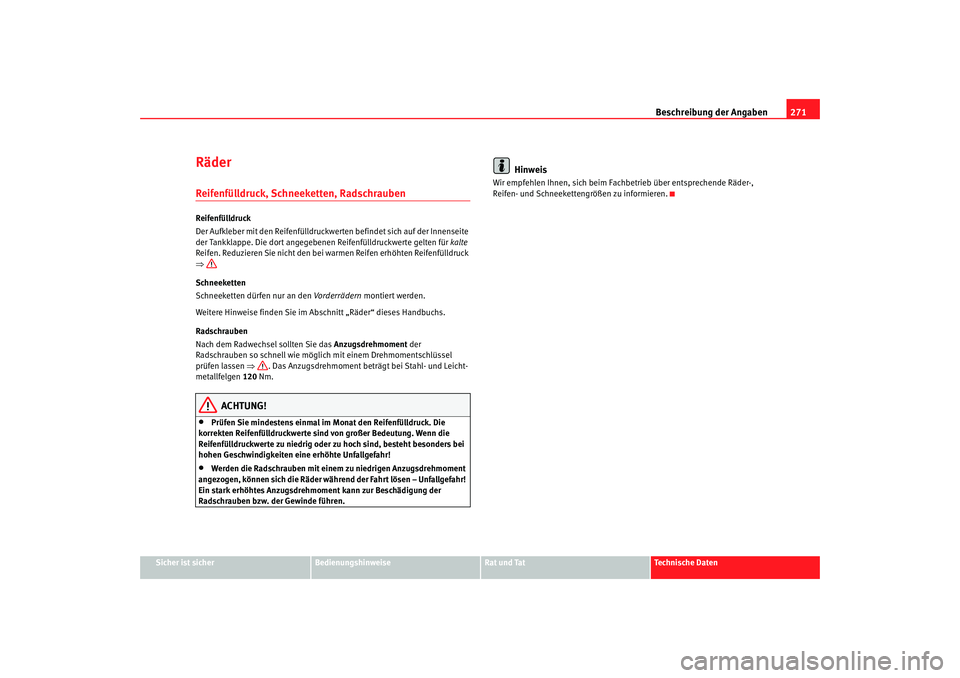

Beschreibung der Angaben271
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
Alrea aleman Seite 271 Fr eitag, 30. September 2005 12:13 12

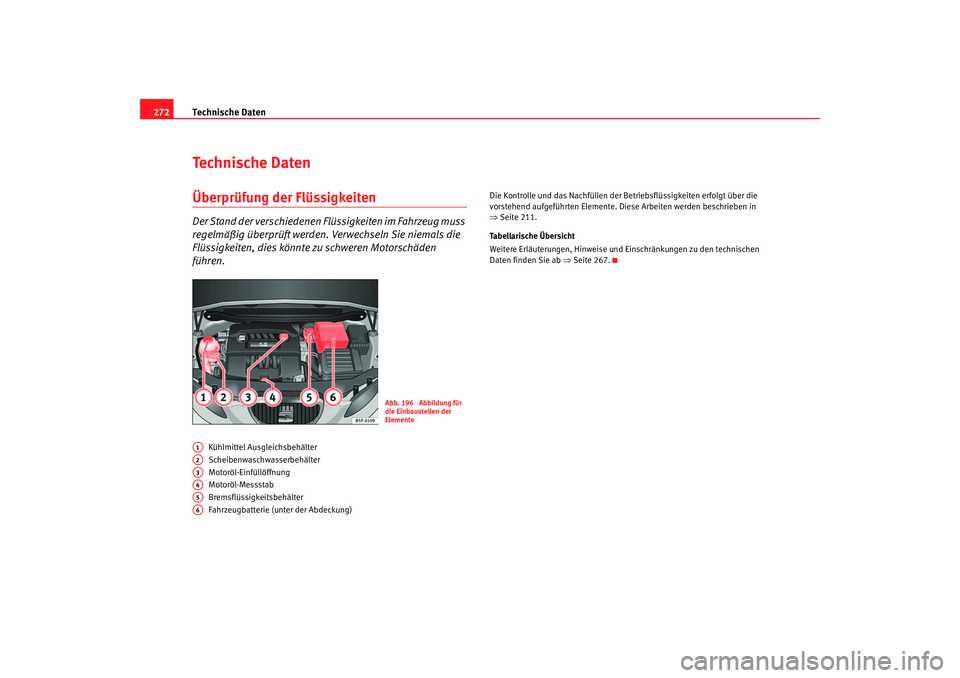

Technische Daten
272Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 211.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten f inden Sie ab ⇒ Seit
e 267.
Abb. 196 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
Alrea aleman Seite 272 Fr eitag, 30. September 2005 12:13 12

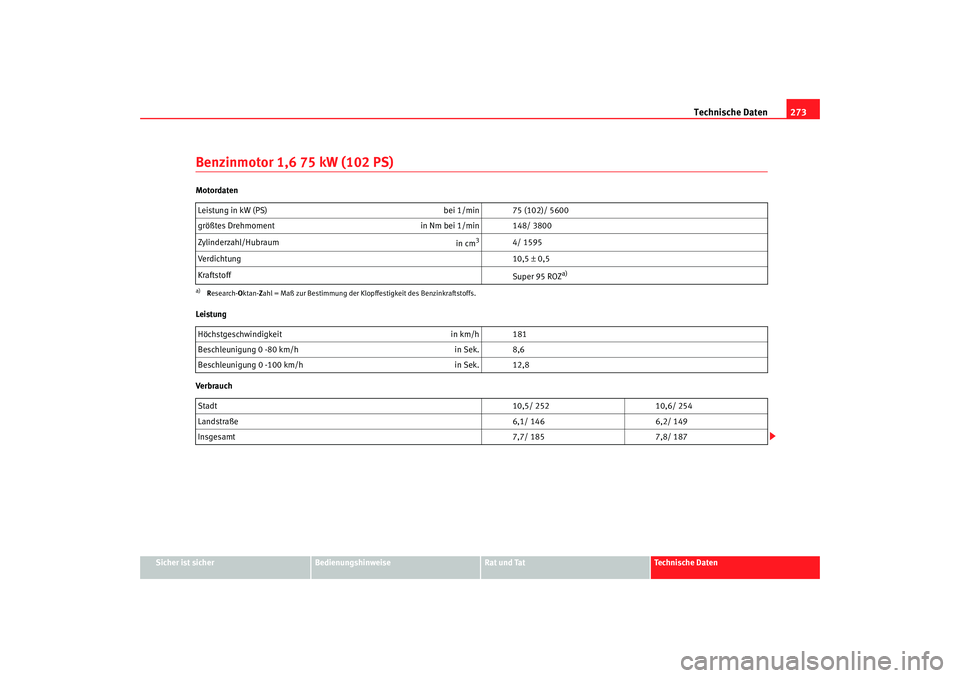

Technische Daten273
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Benzinmotor 1,6 75 kW (102 PS)Motordaten
Leistung
VerbrauchLeistung in kW (PS)
bei 1/min 75 (102)/ 5600
größtes Drehmoment in Nm bei 1/min 148/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1595
Verdichtung 10,5 ± 0,5
Kraftstoff Super 95 ROZ
a)
a)Research-O ktan-Zahl = Maß zur
Bestimmung der Klopffe stigkeit des Benzinkraftsto ffs.
Höchstgeschwindigkeit in km/h 181
Beschleunigung 0 -80 km/h in Sek. 8,6
Beschleunigung 0 -100 km/h in Sek. 12,8
Stadt 10,5/ 25210,6/ 254
Landstraße 6,1/ 1466,2/ 149
Insgesamt 7,7/ 1857,8/ 187
Alrea aleman Seite 273 Freitag, 30. September 2005 12:13 12

Technische Daten
274Gewichte
Anhängelasten
Füllmengen für MotorölBenzinmotor 2.0 110 kW (150 PS)Motordaten zulässiges Gesamtgewicht
in kg 1920
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1395/ 1480
zulässige Vorderachslast in kg 967
zulässige Hinterachslast in kg 980
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 690
Anhänger mit Bremse bei Steigungen bis 12% 1200
Füllmengen für Motoröl mit Ölfilter 4,8 Liter
Leistung in kW (PS) bei 1/min 110 (150)/ 6000
größtes Drehmoment in Nm bei 1/min 200/ 3500
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 11,5 - 0,5
Kraftstoff Super 98 ROZ
a)
a)Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
Alrea aleman Seite 274 Fr eitag, 30. September 2005 12:13 12

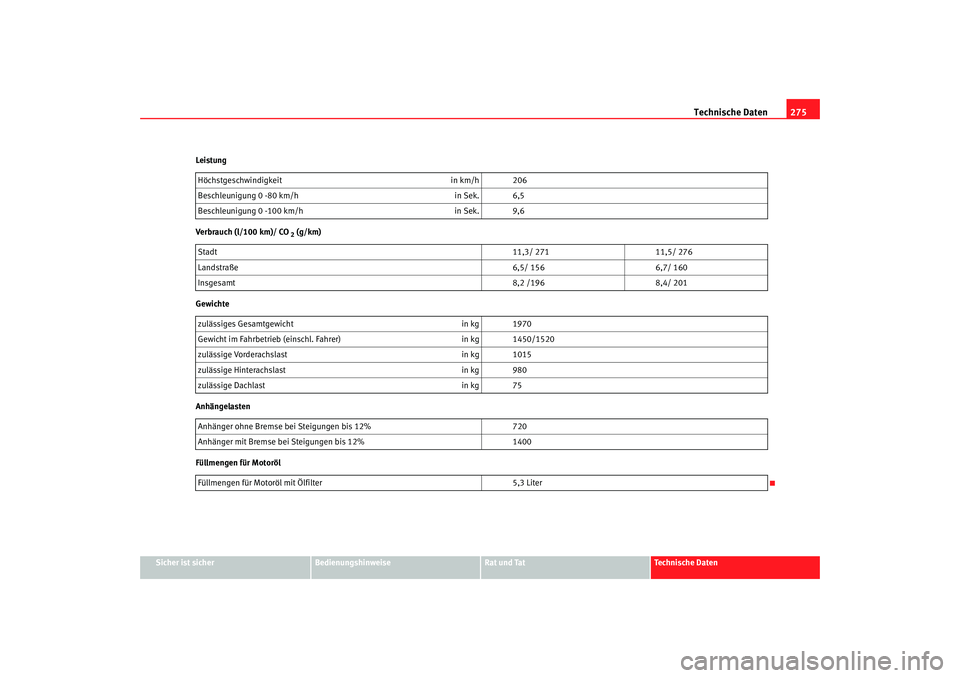

Technische Daten275
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Füllmengen für Motoröl Höchstgeschwindigkeit
in km/h 206
Beschleunigung 0 -80 km/h in Sek. 6,5
Beschleunigung 0 - 100 km/h in Sek. 9,6
Stadt 11,3/ 27111,5/ 276
Landstraße 6,5/ 1566,7/ 160
Insgesamt 8,2 /1968,4/ 201
zulässiges Gesamtgewicht in kg 1970
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1450/1520
zulässige Vorderachslast in kg 1015
zulässige Hinterachslast in kg 980
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 720
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 5,3 Liter
Alrea aleman Seite 275 Freitag, 30. September 2005 12:13 12

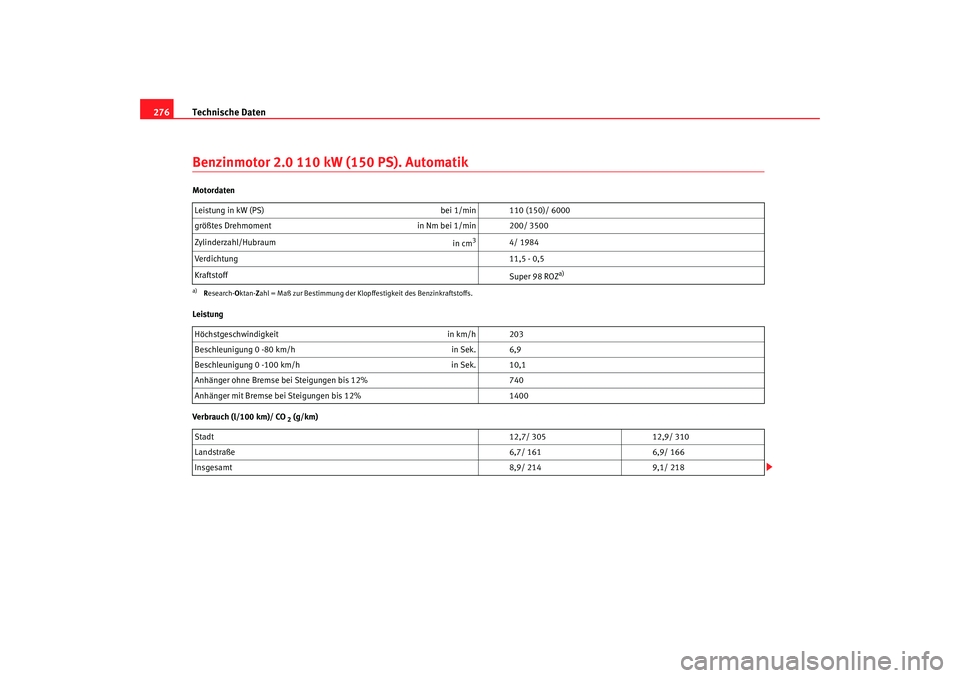

Technische Daten
276Benzinmotor 2.0 110 kW (150 PS). AutomatikMotordaten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Leistung in kW (PS)
bei 1/min 110 (150)/ 6000
größtes Drehmoment in Nm bei 1/min 200/ 3500
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 11,5 - 0,5
Kraftstoff Super 98 ROZ
a)
a)Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.Höchstgeschwindigkeit in km/h 203
Beschleunigung 0 -80 km/h in Sek. 6,9
Beschleunigung 0 - 100 km/h in Sek. 10,1
Anhänger ohne Bremse bei Steigungen bis 12% 740
Anhänger mit Bremse bei Steigungen bis 12% 1400
Stadt 12,7/ 30512,9/ 310
Landstraße 6,7/ 1616,9/ 166
Insgesamt 8,9/ 2149,1/ 218
Alrea aleman Seite 276 Freitag, 30. September 2005 12:13 12

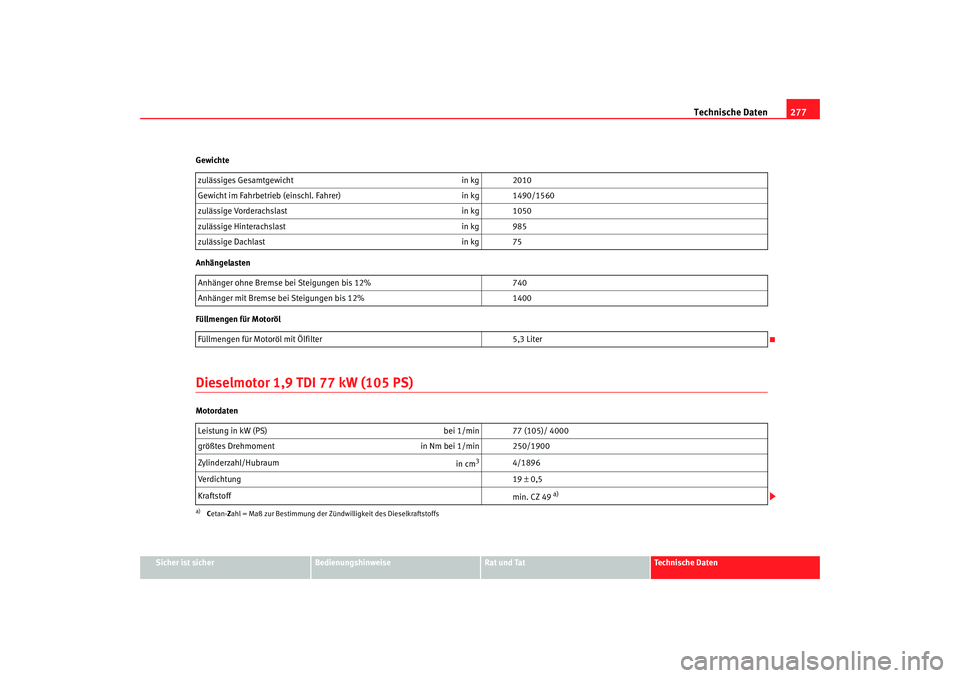

Technische Daten277
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Gewichte
Anhängelasten
Füllmengen für Motoröl
Dieselmotor 1,9 TDI 77 kW (105 PS)Motordaten
zulässiges Gesamtgewicht
in kg 2010
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1490/1560
zulässige Vorderachslast in kg 1050
zulässige Hinterachslast in kg 985
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 740
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 5,3 Liter
Leistung in kW (PS) bei 1/min 77 (105)/ 4000
größtes Drehmoment in Nm bei 1/min 250/1900
Zylinderzahl/Hubraum in cm
3
4/1896
Verdichtung 19 ± 0,5
Kraftstoff min. CZ 49
a)
a)Cetan-Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs
Alrea aleman Seite 277 Fr eitag, 30. September 2005 12:13 12

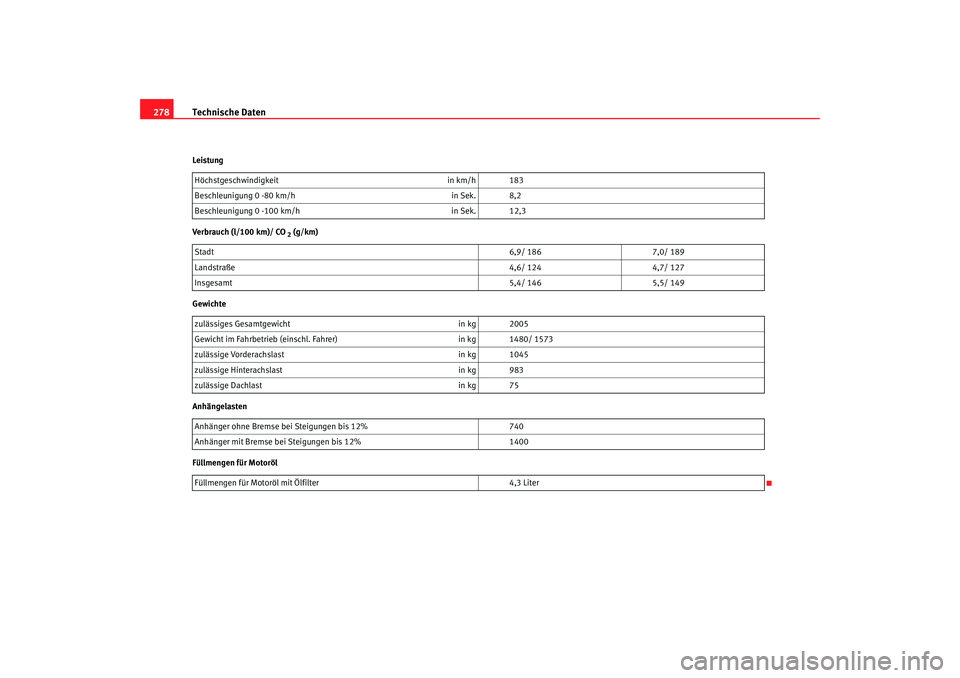

Technische Daten
278Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Füllmengen für Motoröl Höchstgeschwindigkeit
in km/h 183
Beschleunigung 0 -80 km/h in Sek. 8,2
Beschleunigung 0 - 100 km/h in Sek. 12,3
Stadt 6,9/ 1867,0/ 189
Landstraße 4,6/ 1244,7/ 127
Insgesamt 5,4/ 1465,5/ 149
zulässiges Gesamtgewicht in kg 2005
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1480/ 1573
zulässige Vorderachslast in kg 1045
zulässige Hinterachslast in kg 983
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 740
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 4,3 Liter
Alrea aleman Seite 278 Freitag, 30. September 2005 12:13 12
