Seat Altea 2005 Betriebsanleitung (in German)

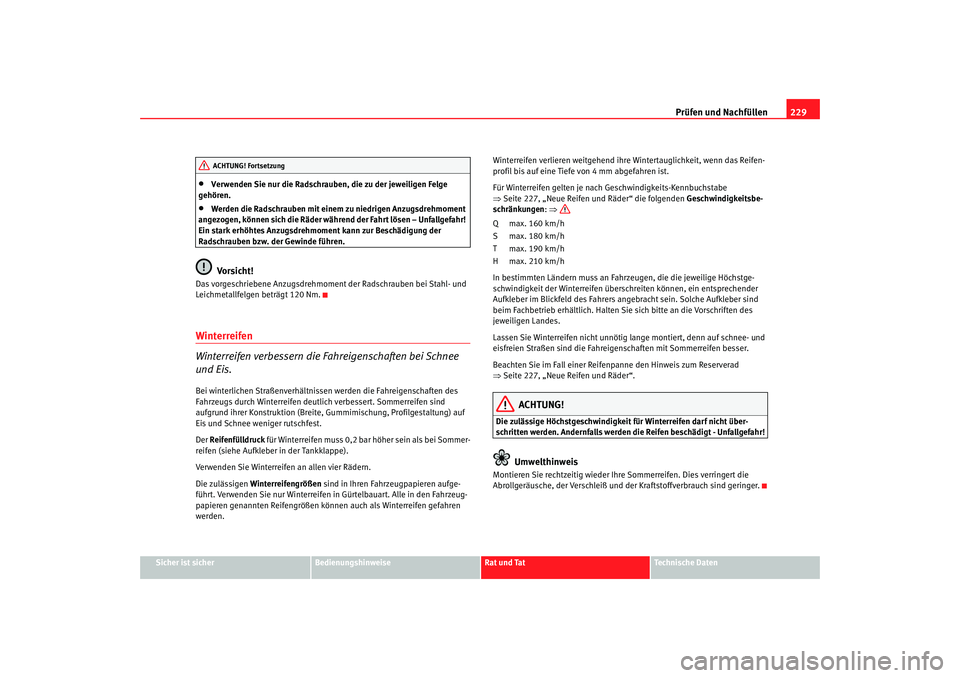

Prüfen und Nachfüllen229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge
gehören.
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Vorsicht!
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 120 Nm.Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis.Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf
Eis und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Sommer-
reifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen vier Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden. Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindigkei
ts-Kennbuchstabe
⇒ Seite 227, „Neue Reifen und Räder“ die folgenden Geschwindigkeitsbe-
schränkungen : ⇒
Q max. 160 km/h
S max. 180 km/h
T max. 190 km/h
H max. 210 km/h
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahrei genschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad
⇒ Seite 227, „Neue Reifen und Räder“.
ACHTUNG!
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallgefahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verring ert die
Abrollgeräusche, der Verschleiß und der Kraftstoffverbrauch sind geringer.
ACHTUNG! Fortsetzung
altea_aleman Seite 229 Donnerstag, 19. Mai 2005 12:58 12

Prüfen und Nachfüllen

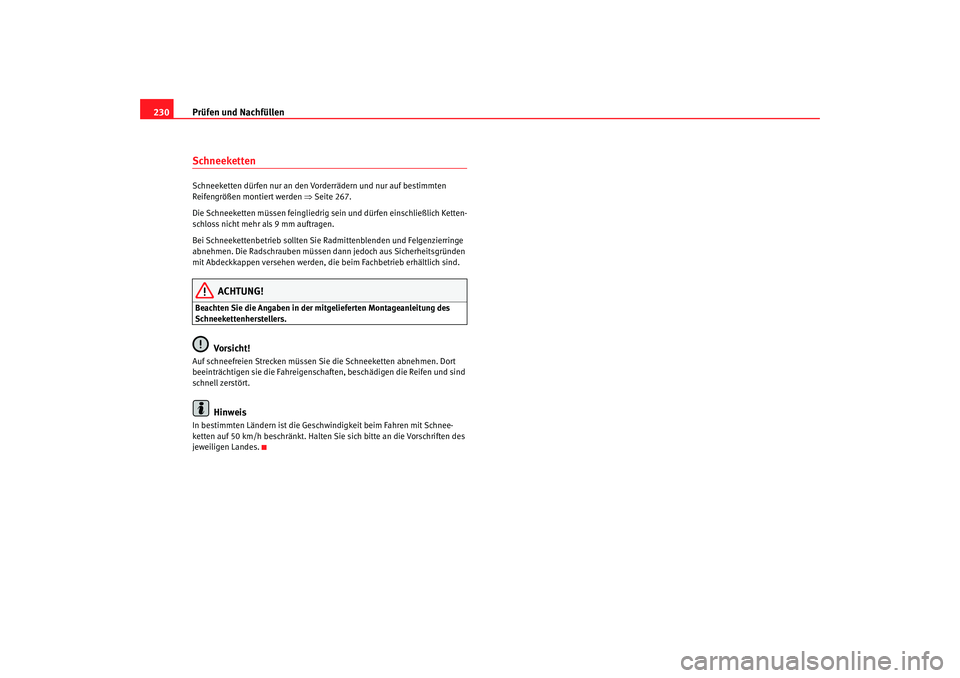

230Schneeketten Schneeketten dürfen nur an den Vo rderrädern und nur auf bestimmten
Reifengrößen montiert werden ⇒Seite 267.
Die Schneeketten müssen feingliedrig sei n und dürfen einschließlich Ketten-
schloss nicht mehr als 9 mm auftragen.
Bei Schneekettenbetrieb sollten Sie Ra dmittenblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG!
Beachten Sie die Angaben in der mitgelieferten Montageanleitung des
Schneekettenherstellers.
Vorsicht!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fa hreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschrän kt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
altea_aleman Seite 230 Donnerstag, 19. Mai 2005 12:58 12

Selbsthilfe231
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

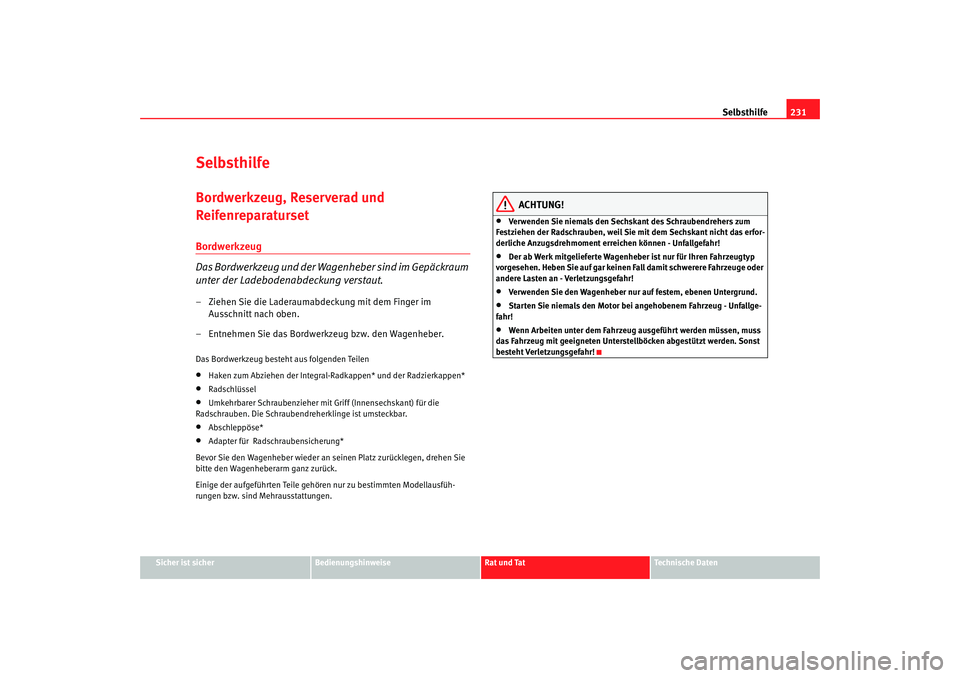

SelbsthilfeBordwerkzeug, Reserverad und
ReifenreparatursetBordwerkzeug
Das Bordwerkzeug und der Wagenheber sind im Gepäckraum
unter der Ladebodenabdeckung verstaut.– Ziehen Sie die Laderaumabdeckung mit dem Finger im
Ausschnitt nach oben.
– Entnehmen Sie das Bordwerkzeug bzw. den Wagenheber.Das Bordwerkzeug besteht aus folgenden Teilen•
Haken zum Abziehen der Integral-Radkappen* und der Radzierkappen*
•
Radschlüssel
•
Umkehrbarer Schraubenzieher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist umsteckbar.
•
Abschleppöse*
•
Adapter für Radschraubensicherung*
Bevor Sie den Wagenheber wieder an seinen Platz zurücklegen, drehen Sie
bitte den Wagenheberarm ganz zurück.
Einige der aufgeführten Teile gehö ren nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.
ACHTUNG!
•
Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•
Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!
•
Verwenden Sie den Wagenheber nur auf festem, ebenen Untergrund.
•
Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallge-
fahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden. Sonst
besteht Verletzungsgefahr!
altea_aleman Seite 231 Donnerstag, 19. Mai 2005 12:58 12

Selbsthilfe

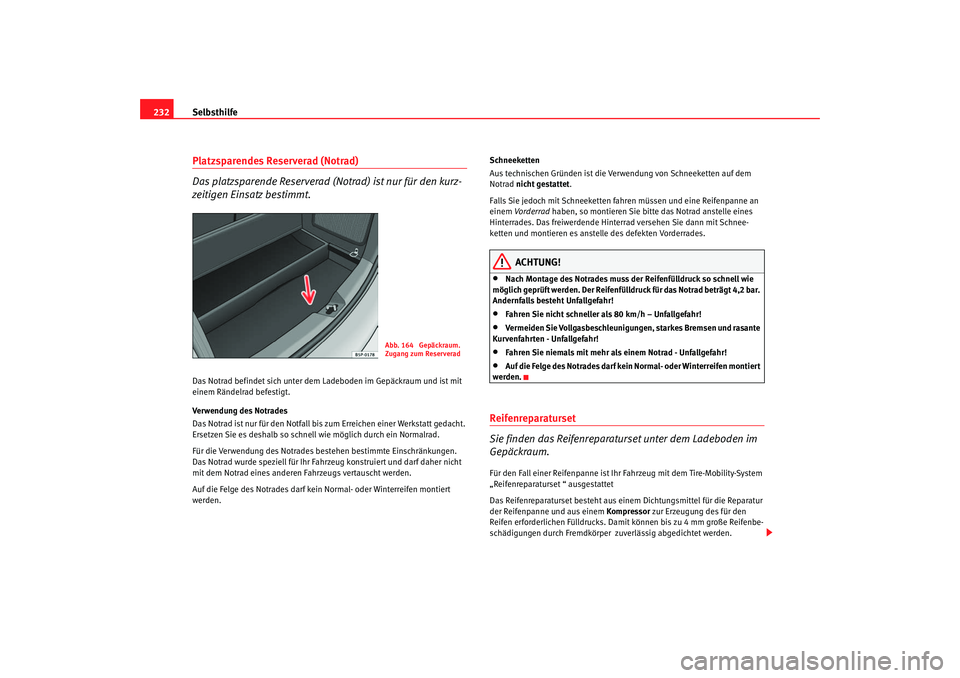

232Platzsparendes Reserverad (Notrad)
Das platzsparende Reserverad (Notrad) ist nur für den kurz-
zeitigen Einsatz bestimmt.Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Das Notrad ist nur für den Notfall bis zum Erreichen einer Werkstatt gedacht.
Ersetzen Sie es deshalb so schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades bestehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden. Schneeketten
Aus technischen Gründen ist die Ve
rwendung von Schneeketten auf dem
Notrad nicht gestattet .
Falls Sie jedoch mit Schneeketten fahren müssen und eine Reifenpanne an
einem Vorderrad haben, so montieren Sie bitt e das Notrad anstelle eines
Hinterrades. Das freiwerdende Hinterrad versehen Sie dann mit Schnee-
ketten und montieren es anste lle des defekten Vorderrades.
ACHTUNG!
•
Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden. Der Reifenfülldruck für das Notrad beträgt 4,2 bar.
Andernfalls besteht Unfallgefahr!
•
Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
•
Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasante
Kurvenfahrten - Unfallgefahr!
•
Fahren Sie niemals mit mehr als einem Notrad - Unfallgefahr!
•
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Reifenreparaturset
Sie finden das Reifenreparaturset unter dem Ladeboden im
Gepäckraum.Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset “ ausgestattet
Das Reifenreparaturset besteht aus eine m Dichtungsmittel für die Reparatur
der Reifenpanne und aus einem Kompressor zur Erzeugung des für den
Reifen erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbe-
schädigungen durch Fremdkörper zuverlässig abgedichtet werden.
Abb. 164 Gepäckraum.
Zugang zum Reserverad
altea_aleman Seite 232 Donnerstag, 19. Mai 2005 12:58 12

Selbsthilfe233
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

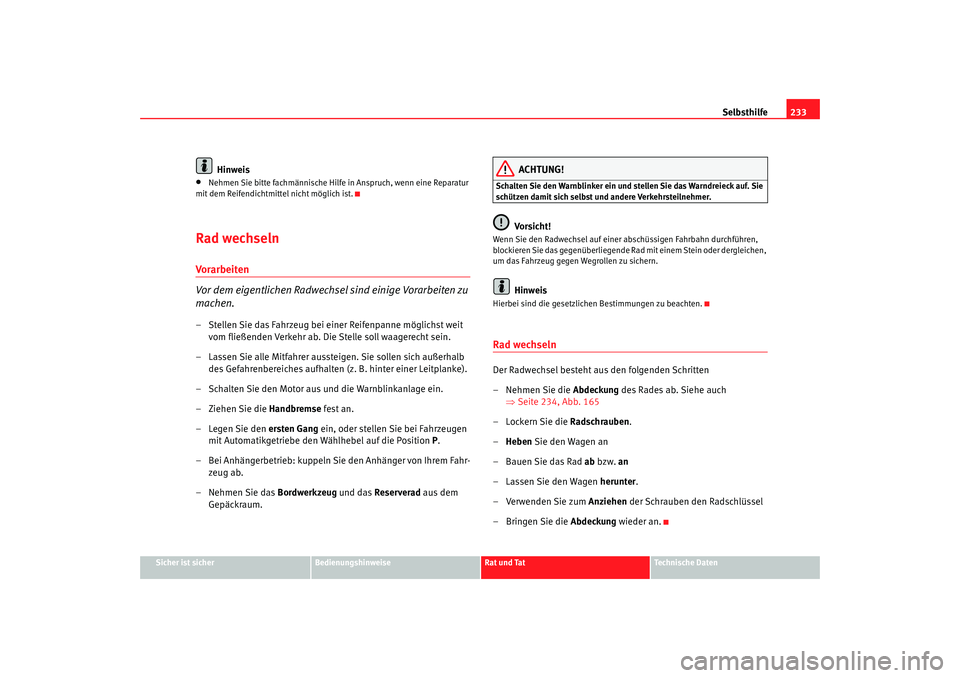

Hinweis
•
Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.
Rad wechselnVo rarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
machen.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit vom fließenden Verkehr ab. Die Stelle soll waagerecht sein.
– Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb des Gefahrenbereiches aufhalten (z. B. hinter einer Leitplanke).
– Schalten Sie den Motor aus und die Warnblinkanlage ein.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein, oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab.
– Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Wenn Sie den Radwechsel auf einer ab schüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder dergleichen,
um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten
– Nehmen Sie die Abdeckung des Rades ab. Siehe auch
⇒ Seite 234, Abb. 165
–Lockern Sie die Radschrauben.
– Heben Sie den Wagen an
– Bauen Sie das Rad ab bzw. an
– Lassen Sie den Wagen herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel
– Bringen Sie die Abdeckung wieder an.
altea_aleman Seite 233 Donnerstag, 19. Mai 2005 12:58 12

Selbsthilfe

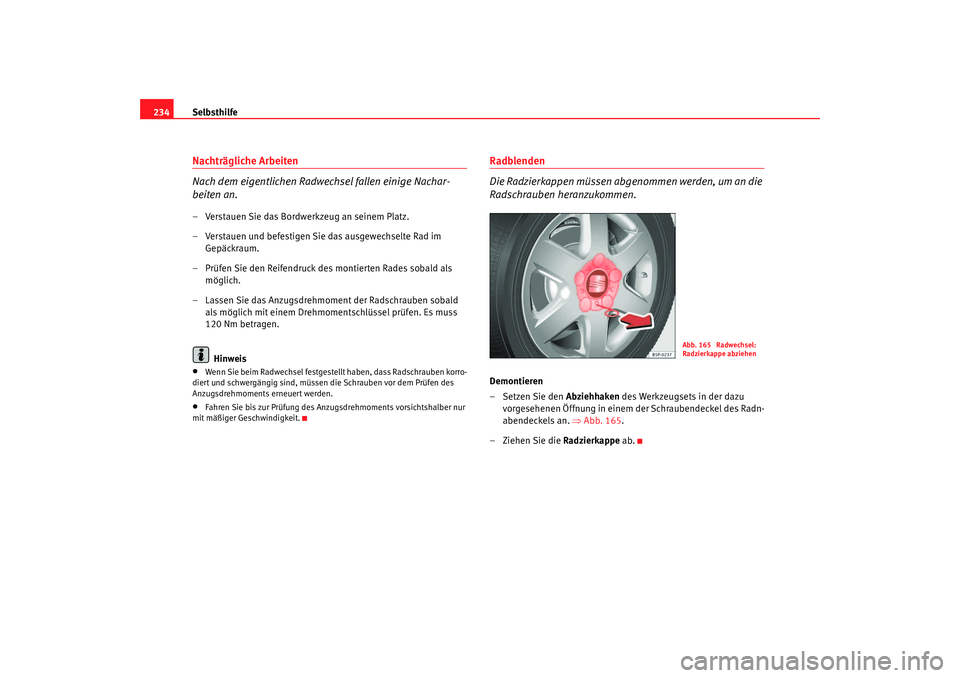

234Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifendruck des montierten Rades sobald als möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald als möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•
Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
•
Fahren Sie bis zur Prüfung des Anzu gsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
Radblenden
Die Radzierkappen müssen ab genommen werden, um an die
Radschrauben heranzukommen.Demontieren
– Setzen Sie den Abziehhaken des Werkzeugsets in der dazu
vorgesehenen Öffnung in einem der Schraubendeckel des Radn-
abendeckels an. ⇒ Abb. 165.
–Ziehen Sie die Radzierkappe ab.
Abb. 165 Radwechsel:
Radzierkappe abziehen
altea_aleman Seite 234 Donnerstag, 19. Mai 2005 12:58 12

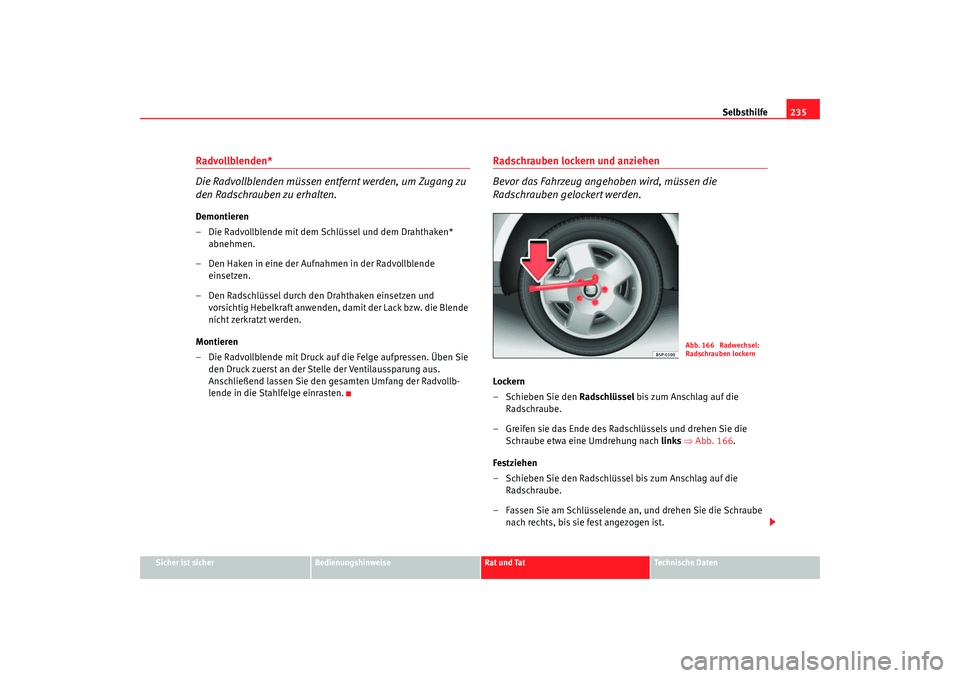

Selbsthilfe235
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem Schlüssel und dem Drahthaken*
abnehmen.
– Den Haken in eine der Aufnahmen in der Radvollblende einsetzen.
– Den Radschlüssel durch den Drahthaken einsetzen und vorsichtig Hebelkraft anwenden, damit der Lack bzw. die Blende
nicht zerkratzt werden.
Montieren
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende in die Stahlfelge einrasten.
Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die
Radschrauben gelockert werden.Lockern
–Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach link s
⇒ Abb. 166 .
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an, und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist.
Abb. 166 Radwechsel:
Radschrauben lockern
altea_aleman Seite 235 Donnerstag, 19. Mai 2005 12:58 12

Selbsthilfe
236

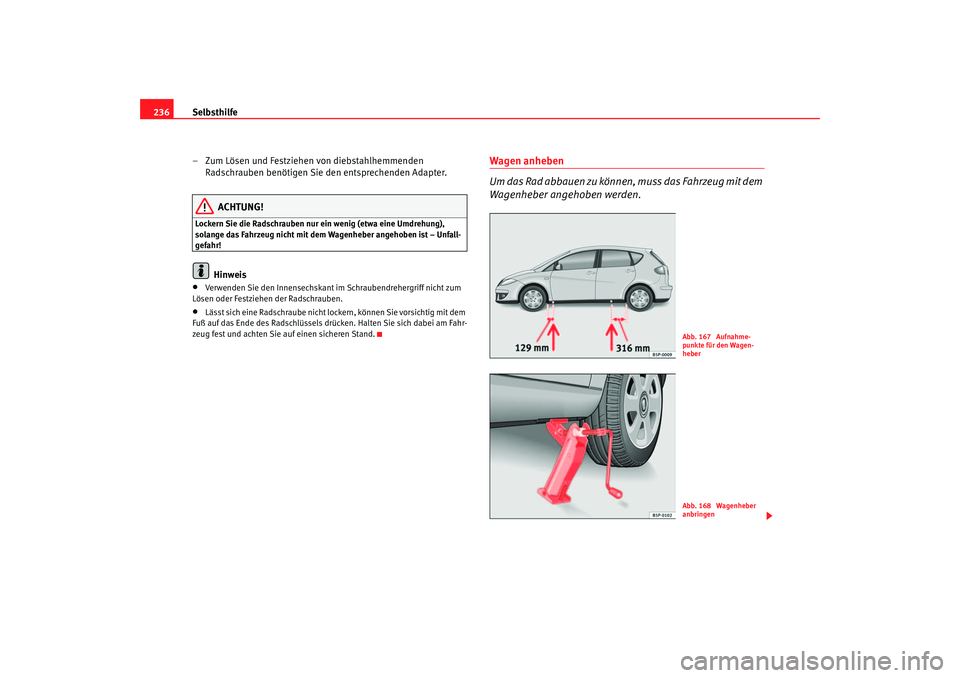

– Zum Lösen und Festziehen von diebstahlhemmenden Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.
•
Lässt sich eine Radschraube nicht loc kern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Wagen anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
Abb. 167 Aufnahme-
punkte für den Wagen-
heberAbb. 168 Wagenheber
anbringen
altea_aleman Seite 236 Donnerstag, 19. Mai 2005 12:58 12

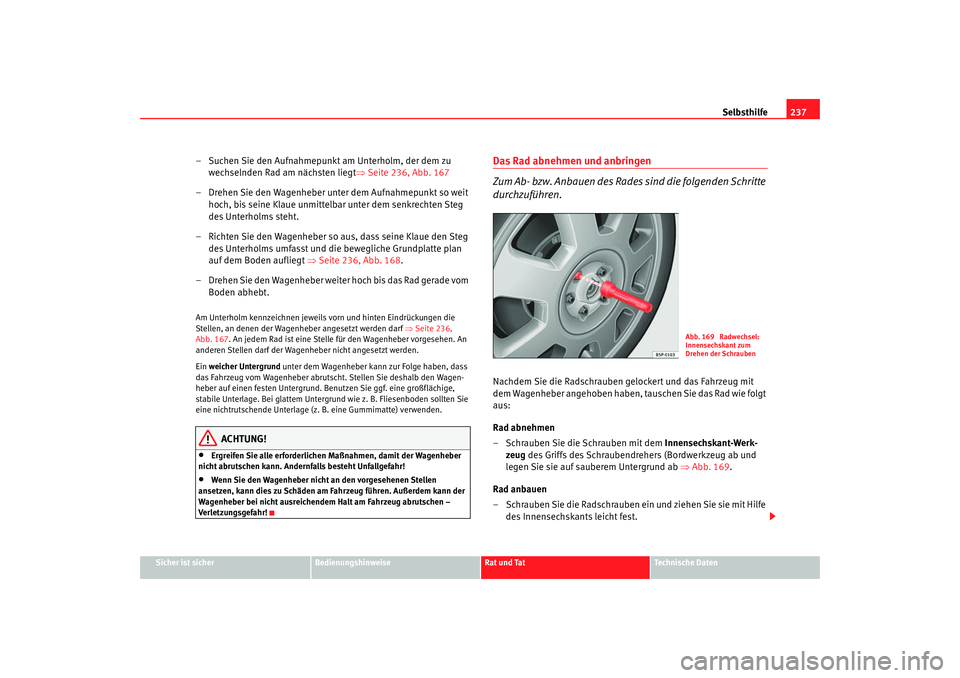

Selbsthilfe237
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒Seite 236, Abb. 167
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒Seite 236, Abb. 168.
– Drehen Sie den Wagenheber weiter hoch bis das Rad gerade vom Boden abhebt.Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Seite 236,
Abb. 167 . An jedem Rad ist eine Stelle fü r den Wagenheber vorgesehen. An
anderen Stellen darf der Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abruts cht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Be nutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergru nd wie z. B. Fliesenboden sollten Sie
eine nichtrutschende Unterlage (z . B. eine Gummimatte) verwenden.
ACHTUNG!
•
Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
•
Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schritte
durchzuführen.Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie folgt
aus:
Rad abnehmen
– Schrauben Sie die Schrauben mit dem Innensechskant-Werk-
zeug des Griffs des Schraubendrehers (Bordwerkzeug ab und
legen Sie sie auf sauberem Untergrund ab ⇒Abb. 169 .
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit Hilfe des Innensechskants leicht fest.
Abb. 169 Radwechsel:
Innensechskant zum
Drehen der Schrauben
altea_aleman Seite 237 Donnerstag, 19. Mai 2005 12:58 12

Selbsthilfe

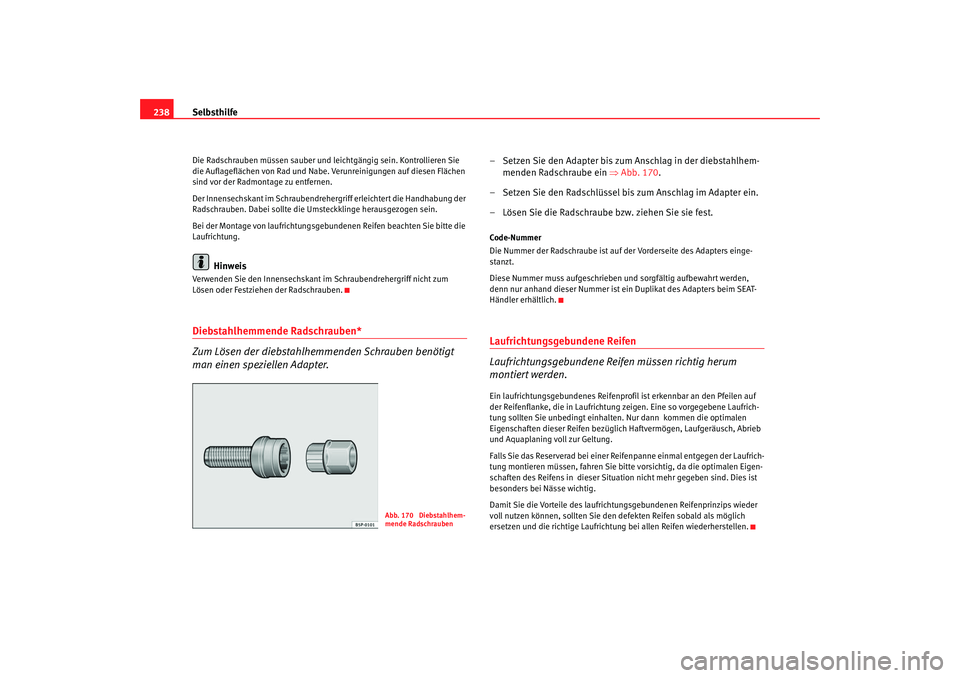

238Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen.
Der Innensechskant im Schraubendrehe rgriff erleichtert die Handhabung der
Radschrauben. Dabei sollte die Umsteckklinge herausgezogen sein.
Bei der Montage von laufrichtungsgebundenen Reifen beachten Sie bitte die
Laufrichtung.
Hinweis
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.Diebstahlhemmende Radschrauben*
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter.
– Setzen Sie den Adapter bis zum Anschlag in der diebstahlhem- menden Radschraube ein ⇒Abb. 170 .
– Setzen Sie den Radschlüssel bis zum Anschlag im Adapter ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest.Code-Nummer
Die Nummer der Radschraube ist auf der Vorderseite des Adapters einge-
stanzt.
Diese Nummer muss aufgeschrieben und sorgfältig aufbewahrt werden,
denn nur anhand dieser Nummer ist ein Duplikat des Adapters beim SEAT-
Händler erhältlich.Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum
montiert werden.Ein laufrichtungsgebundenes Reifenpro fil ist erkennbar an den Pfeilen auf
der Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrich-
tung sollten Sie unbedingt einhalte n. Nur dann kommen die optimalen
Eigenschaften dieser Reifen bezüglich Haftvermögen, Laufgeräusch, Abrieb
und Aquaplaning voll zur Geltung.
Falls Sie das Reserverad bei einer Reifenpanne einmal entgegen der Laufrich-
tung montieren müssen, fahren Sie bitte vorsichtig, da die optimalen Eigen-
schaften des Reifens in dieser Situation nicht mehr gegeben sind. Dies ist
besonders bei Nässe wichtig.
Damit Sie die Vorteile des laufrichtungsgebundenen Reifenprinzips wieder
voll nutzen können, sollten Sie den defekten Reifen sobald als möglich
ersetzen und die richtige Laufrichtu ng bei allen Reifen wiederherstellen.
Abb. 170 Diebstahlhem-
mende Radschrauben
altea_aleman Seite 238 Donnerstag, 19. Mai 2005 12:58 12
