Seat Altea 2005 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2005, Model line: Altea, Model: Seat Altea 2005Pages: 294, PDF-Größe: 10.16 MB
Page 211 of 294
Prüfen und Nachfüllen209
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Wenn Arbeiten an dem Kraftstoffsystem oder an der elektrischen
Anlage notwendig sind, beachten Sie zusätzlich zu den oben genannten
Warnhinweisen:
−Trennen Sie immer die Fahrzeugbatterie vom Bordnetz. Dabei muss
das Fahrzeug entriegelt sein, da so nst die Alarmanlage ausgelöst wird.
− Rauchen Sie nicht.
− Arbeiten Sie niemals in der Nähe von offenen Flammen.
− Halten Sie immer einen Feuerlöscher bereit.Vorsicht!
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge!
Umwelthinweis
Aus dem Fahrzeug austretende Betriebsflüssigkeiten sind umweltschädlich.
Kontrollieren Sie deshalb regelmäßig den Boden unter dem Fahrzeug. Sind
dort Flecken durch Öl oder andere Betriebsflüssigkeiten zu sehen, bringen
Sie das Fahrzeug zwecks Überprüfung zu einem Fachbetrieb.

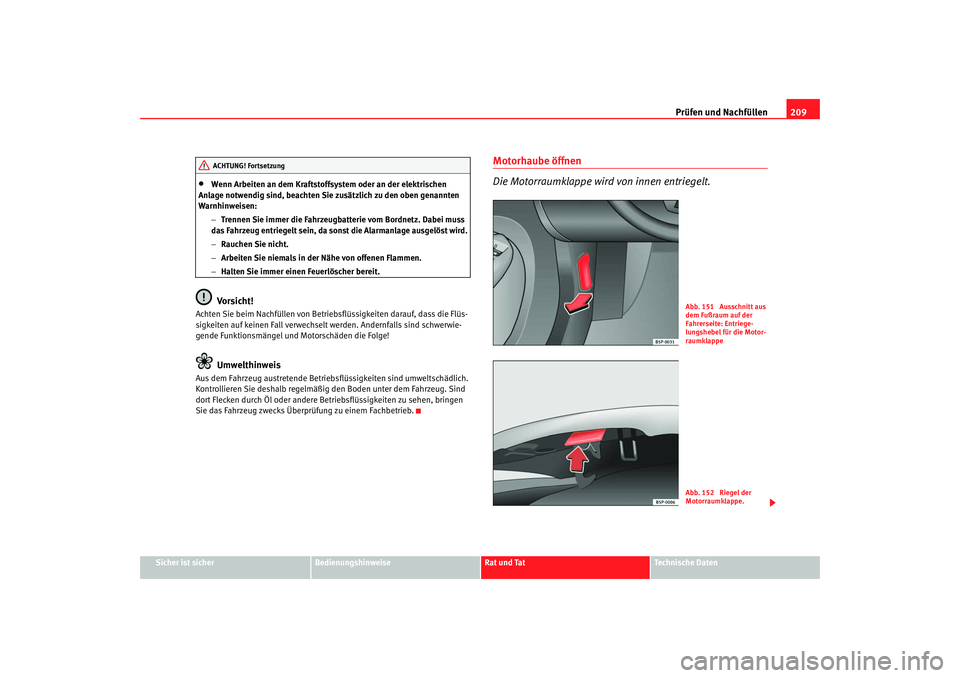

Motorhaube öffnen
Die Motorraumklappe wird von innen entriegelt.
ACHTUNG! Fortsetzung
Abb. 151 Ausschnitt aus
dem Fußraum auf der
Fahrerseite: Entriege-
lungshebel für die Motor-
raumklappeAbb. 152 Riegel der
Motorraumklappe.
altea_aleman Seite 209 Donnerstag, 19. Mai 2005 12:58 12

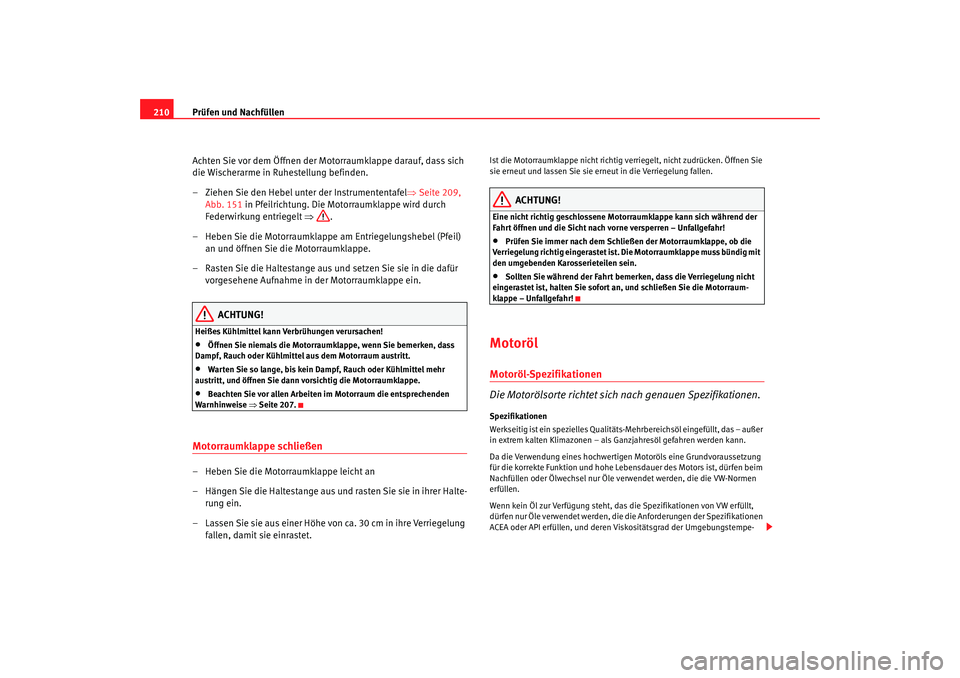

Page 212 of 294
Prüfen und Nachfüllen
210
Achten Sie vor dem Öffnen der Motorraumklappe darauf, dass sich
die Wischerarme in Ruhestellung befinden.
– Ziehen Sie den Hebel unter der Instrumententafel ⇒Seite 209,
Abb. 151 in Pfeilrichtung. Die Motorraumklappe wird durch
Federwirkung entriegelt ⇒.
– Heben Sie die Motorraumklappe am Entriegelungshebel (Pfeil) an und öffnen Sie die Motorraumklappe.
– Rasten Sie die Haltestange aus und setzen Sie sie in die dafür vorgesehene Aufnahme in der Motorraumklappe ein.
ACHTUNG!
Heißes Kühlmittel kann Verbrühungen verursachen!•
Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt.
•
Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, und öffnen Sie dann vorsichtig die Motorraumklappe.
•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 207.
Motorraumklappe schließen– Heben Sie die Motorraumklappe leicht an
– Hängen Sie die Haltestange aus und rasten Sie sie in ihrer Halte-
rung ein.
– Lassen Sie sie aus einer Höhe von ca. 30 cm in ihre Verriegelung fallen, damit sie einrastet.
Ist die Motorraumklappe nicht richtig ve rriegelt, nicht zudrücken. Öffnen Sie
sie erneut und lassen Sie sie erneut in die Verriegelung fallen.
ACHTUNG!
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!•
Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig mit
den umgebenden Karosserieteilen sein.
•
Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an, und schließen Sie die Motorraum-
klappe – Unfallgefahr!
MotorölMotoröl-Spezifikationen
Die Motorölsorte richtet sich nach genauen Spezifikationen.Spezifikationen
Werkseitig ist ein spezielles Qualitäts-Mehrbereichsöl eingefüllt, das – außer
in extrem kalten Klimazonen – als Ganzjahresöl gefahren werden kann.
Da die Verwendung eines hochwertigen Motoröls eine Grundvoraussetzung
für die korrekte Funktion und hohe Lebensdauer des Motors ist, dürfen beim
Nachfüllen oder Ölwechsel nur Öle verwendet werden, die die VW-Normen
erfüllen.
Wenn kein Öl zur Verfügung steht, das die Spezifikationen von VW erfüllt,
dürfen nur Öle verwendet werden, die die Anforderungen der Spezifikationen
ACEA oder API erfüllen, und deren Viskositätsgrad der Umgebungstempe-
altea_aleman Seite 210 Donnerstag, 19. Mai 2005 12:58 12

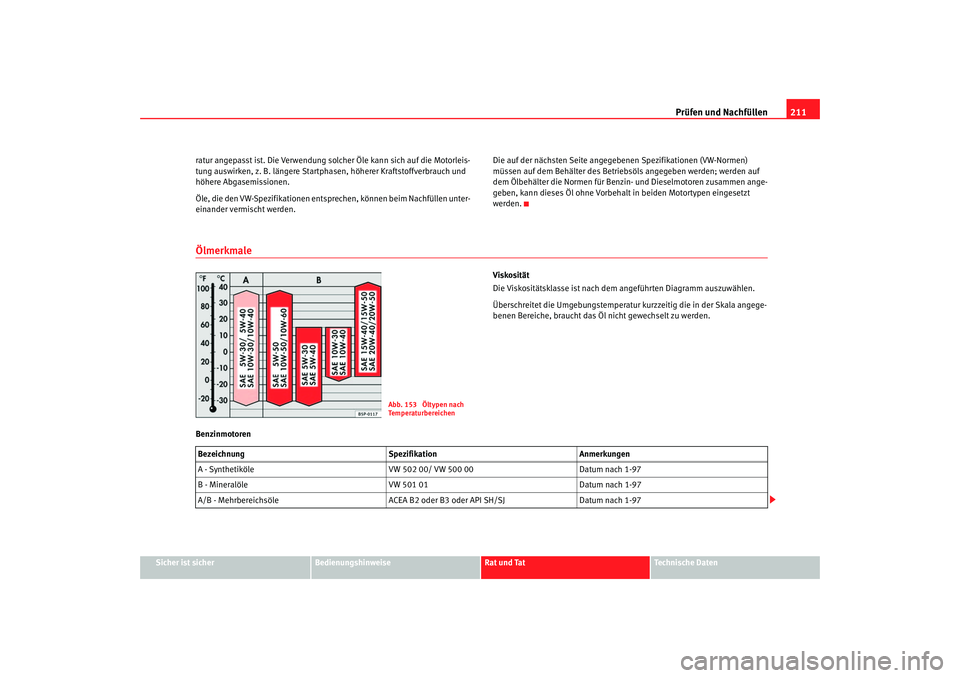

Page 213 of 294
Prüfen und Nachfüllen211
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ratur angepasst ist. Die Verwendung solcher Öle kann sich auf die Motorleis-
tung auswirken, z. B. längere Startph
asen, höherer Kraftstoffverbrauch und
höhere Abgasemissionen.
Öle, die den VW-Spezifikationen entsprechen, können beim Nachfüllen unter-
einander vermischt werden. Die auf der nächsten Seite angege
benen Spezifikationen (VW-Normen)
müssen auf dem Behälter des Betriebsöls angegeben werden; werden auf
dem Ölbehälter die Normen für Benzin- und Dieselmotoren zusammen ange-
geben, kann dieses Öl ohne Vorbehalt in beiden Motortypen eingesetzt
werden.
Ölmerkmale
Viskosität
Die Viskositätsklasse ist nach dem angeführten Diagramm auszuwählen.
Überschreitet die Umgebungstemperatur kurzzeitig die in der Skala angege-
benen Bereiche, braucht das Öl nicht gewechselt zu werden.
Benzinmotoren
Abb. 153 Öltypen nach
Temperaturbereichen
Bezeichnung SpezifikationAnmerkungen
A - Synthetiköle VW 502 00/ VW 500 00Datum nach 1-97
B - Mineralöle VW 501 01Datum nach 1-97
A/B - Mehrbereichsöle ACEA B2 oder B3 oder API SH/SJDatum nach 1-97
altea_aleman Seite 211 Donnerstag, 19. Mai 2005 12:58 12

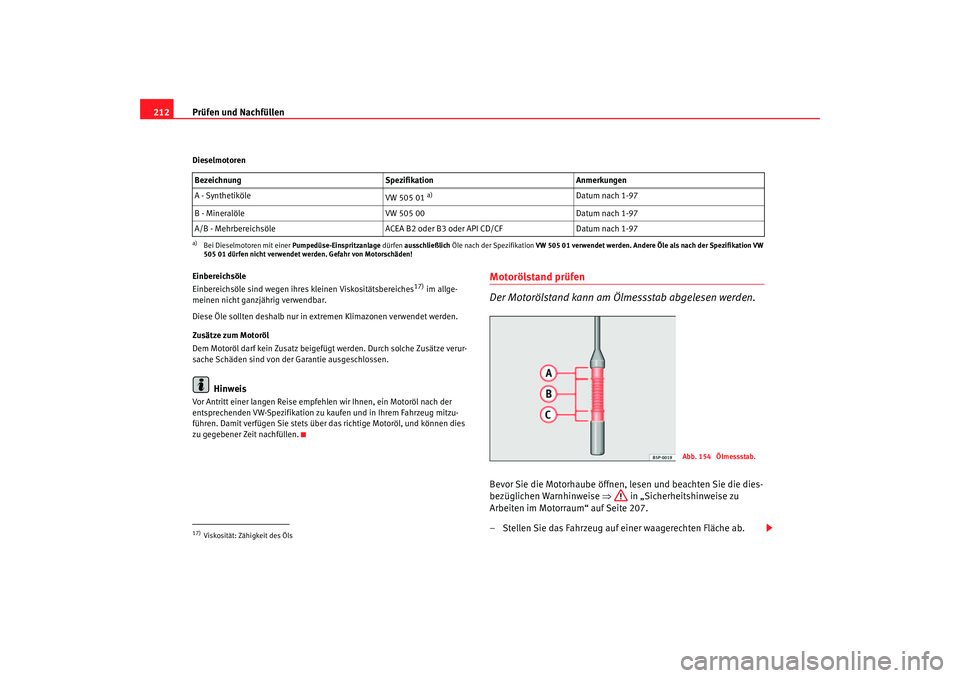

Page 214 of 294
Prüfen und Nachfüllen
212Dieselmotoren
Einbereichsöle
Einbereichsöle sind wegen ihre s kleinen Viskositätsbereiches
17) im allge-
meinen nicht ganzjährig verwendbar.
Diese Öle sollten deshalb nur in extremen Klimazonen verwendet werden.
Zusätze zum Motoröl
Dem Motoröl darf kein Zusatz beigefügt werden. Durch solche Zusätze verur-
sache Schäden sind von der Garantie ausgeschlossen.
Hinweis
Vor Antritt einer langen Reise empfehlen wir Ihnen, ein Motoröl nach der
entsprechenden VW-Spezifikation zu kaufen und in Ihrem Fahrzeug mitzu-
führen. Damit verfügen Sie stets über das richtige Motoröl, und können dies
zu gegebener Zeit nachfüllen.
Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 207.
– Stellen Sie das Fahrzeug auf einer waagerechten Fläche ab.
Bezeichnung Spezifikation Anmerkungen
A - Synthetiköle VW 505 01
a)
a)Bei Dieselmoto r
en mit einer P
umpedüse-Ein s
prit z
anlage dürf
en ausschließli c
h Ö le nach der Spe zifikation VW 505 01 ve rwendet werden. Andere Öle als nach der Spe zifikation VW
505 01 dürfen nicht verwendet werden. Gefahr von Motorschäden!
Datum nach 1-97
B - Mineralöle VW 505 00 Datum nach 1-97
A/B - Mehrbereichsöle ACEA B2 oder B3 oder API CD/CFDatum nach 1-97
17)Viskosität: Zähigkeit des Öls
Abb. 154 Ölmessstab.
altea_aleman Seite 212 Donnerstag, 19. Mai 2005 12:58 12

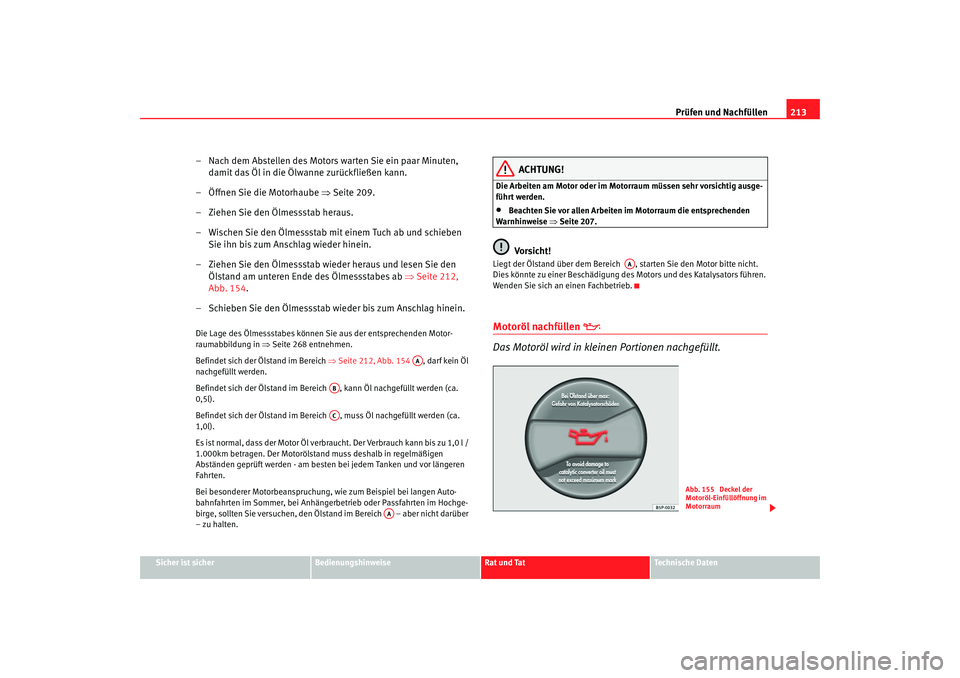

Page 215 of 294
Prüfen und Nachfüllen213
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Nach dem Abstellen des Motors warten Sie ein paar Minuten,
damit das Öl in die Ölwanne zurückfließen kann.
– Öffnen Sie die Motorhaube ⇒Seite 209.
– Ziehen Sie den Ölmessstab heraus.
– Wischen Sie den Ölmessstab mit einem Tuch ab und schieben Sie ihn bis zum Anschlag wieder hinein.
– Ziehen Sie den Ölmessstab wieder heraus und lesen Sie den Ölstand am unteren Ende des Ölmessstabes ab ⇒Seite 212,
Abb. 154 .
– Schieben Sie den Ölmessstab wieder bis zum Anschlag hinein.Die Lage des Ölmessstabes können Sie aus der entsprechenden Motor-
raumabbildung in ⇒Seite 268 entnehmen.
Befindet sich der Ölstand im Bereich ⇒Seite 212, Abb. 154 , darf kein Öl
nachgefüllt werden.
Befindet sich der Ölstand im Bereich , kann Öl nachgefüllt werden (ca.
0,5l).
Befindet sich der Ölstand im Bereic h , muss Öl nachgefüllt werden (ca.
1,0l).
Es ist normal, dass der Motor Öl verbraucht. Der Verbrauch kann bis zu 1,0 l /
1.000km betragen. Der Motorölstand muss deshalb in regelmäßigen
Abständen geprüft werden - am besten bei jedem Tanken und vor längeren
Fahrten.
Bei besonderer Motorbeanspruchung, wie zum Beispiel bei langen Auto-
bahnfahrten im Sommer, bei Anhängerbetrieb oder Passfahrten im Hochge-
birge, sollten Sie versuchen, den Ölst and im Bereich – aber nicht darüber
– zu halten.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒ Seite 207.Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.Motoröl nachfüllen
Das Motoröl wird in kleinen Portionen nachgefüllt.
AA
ABAC
AA
AA
Abb. 155 Deckel der
Motoröl-Einfüllöffnung im
Motorraum
altea_aleman Seite 213 Donnerstag, 19. Mai 2005 12:58 12

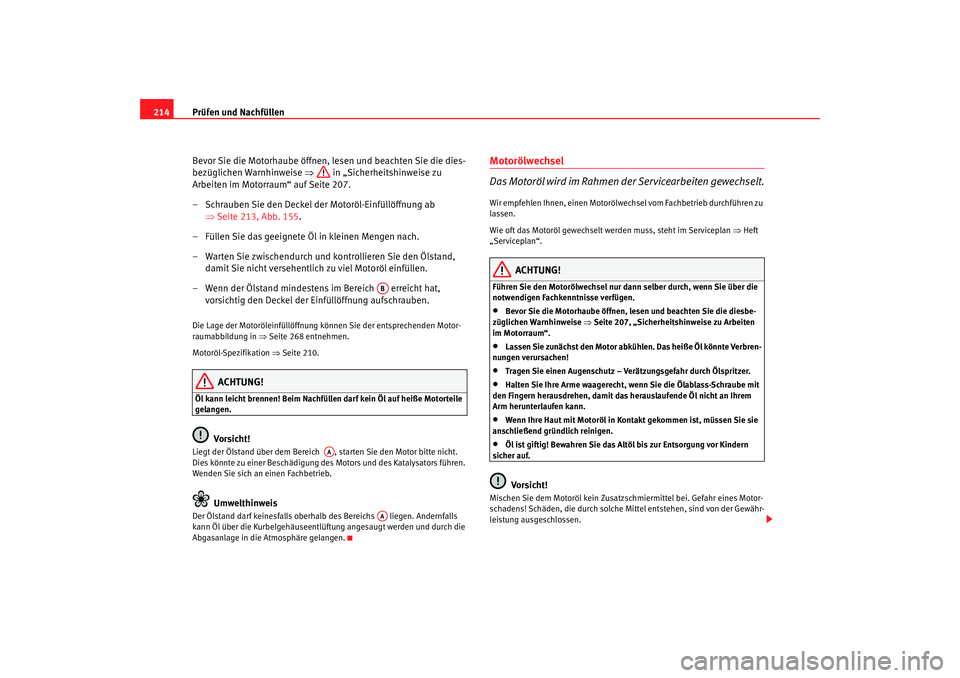

Page 216 of 294
Prüfen und Nachfüllen
214
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 207.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab ⇒Seite 213, Abb. 155 .
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand, damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens im Bereich erreicht hat, vorsichtig den Deckel der Einfüllöffnung aufschrauben.Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ⇒Seite 268 entnehmen.
Motoröl-Spezifikation ⇒Seite 210.
ACHTUNG!
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen.
Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewechselt.Wir empfehlen Ihnen, einen Motorölwec hsel vom Fachbetrieb durchführen zu
lassen.
Wie oft das Motoröl gewechselt werden muss, steht im Serviceplan ⇒Heft
„Serviceplan“.
ACHTUNG!
Führen Sie den Motorölwechsel nur d ann selber durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.•
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die diesbe-
züglichen Warnhinweise ⇒Seite 207, „Sicherheitshinweise zu Arbeiten
im Motorraum“.
•
Lassen Sie zunächst den Motor abküh len. Das heiße Öl könnte Verbren-
nungen verursachen!
•
Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
•
Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
•
Wenn Ihre Haut mit Motoröl in Kontakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
•
Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.Vorsicht!
Mischen Sie dem Motoröl kein Zusatzsc hmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Gewähr-
leistung ausgeschlossen.
AB
AA
AA
altea_aleman Seite 214 Donnerstag, 19. Mai 2005 12:58 12

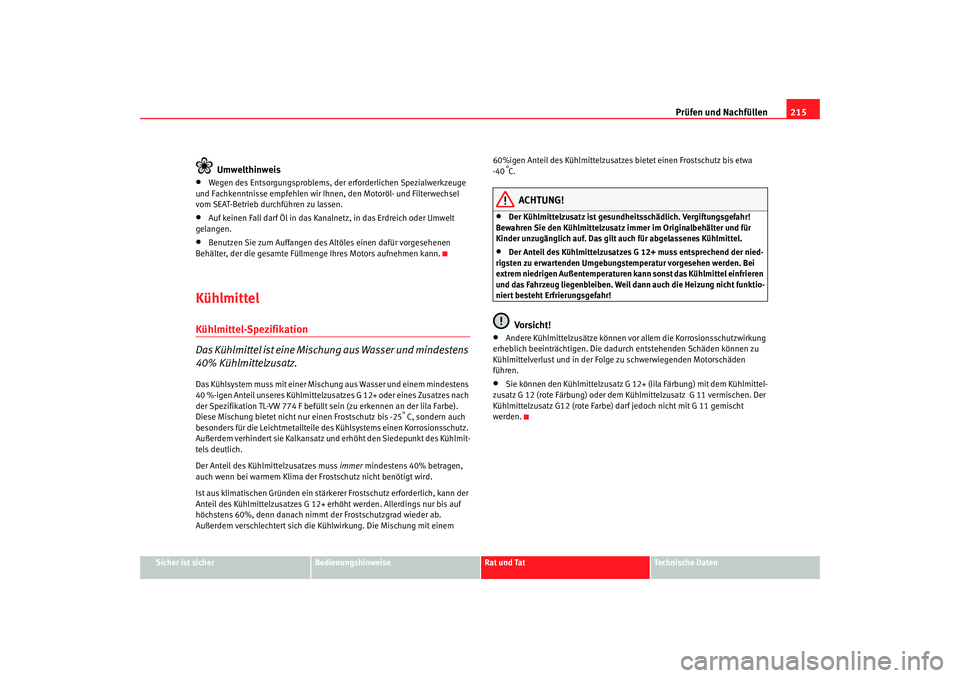

Page 217 of 294
Prüfen und Nachfüllen215
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Umwelthinweis
•
Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihne n, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.
•
Auf keinen Fall darf Öl in das Kana lnetz, in das Erdreich oder Umwelt
gelangen.
•
Benutzen Sie zum Auffangen des Altöles einen dafür vorgesehenen
Behälter, der die gesamte Füllmenge Ihres Motors aufnehmen kann.
KühlmittelKühlmittel-Spezifikation
Das Kühlmittel ist eine Mischung aus Wasser und mindestens
40% Kühlmittelzusatz.Das Kühlsystem muss mit einer Mischung aus Wasser und einem mindestens
40 %-igen Anteil unseres Kühlmittelzusatzes G 12+ oder eines Zusatzes nach
der Spezifikation TL-VW 774 F befüllt sein (zu erkennen an der lila Farbe).
Diese Mischung bietet nicht nur einen Frostschutz bis -25
°C, sondern auch
besonders für die Leichtmetallteile des Kühlsystems einen Korrosionsschutz.
Außerdem verhindert sie Kalkansatz und erhöht den Siedepunkt des Kühlmit-
tels deutlich.
Der Anteil des Kühlmittelzusatzes muss immer mindestens 40% betragen,
auch wenn bei warmem Klima der Frostschutz nicht benötigt wird.
Ist aus klimatischen Gründen ein stärkerer Frostschutz erforderlich, kann der
Anteil des Kühlmittelzusatzes G 12+ erhöht werden. Allerdings nur bis auf
höchstens 60%, denn danach nimmt der Frostschutzgrad wieder ab.
Außerdem verschlechtert sich die Kühlwirkung. Die Mischung mit einem 60%igen Ante
i
l des Küh l
mitt
elzusat z
es bietet einen Fro s
tsc
hutz b is etwa
°
-40 C.
ACHTUNG!
•
Der Kühlmittelzusatz ist gesundheitsschädlich. Vergiftungsgefahr!
Bewahren Sie den Kühlmittelzusatz immer im Originalbehälter und für
Kinder unzugänglich auf. Das gilt auch für abgelassenes Kühlmittel.
•
Der Anteil des Kühlmittelzusatzes G 12+ muss entsprechend der nied-
rigsten zu erwartenden Umgebungstemperatur vorgesehen werden. Bei
extrem niedrigen Außentemperaturen kann sonst das Kühlmittel einfrieren
und das Fahrzeug liegenbleiben. Weil dann auch die Heizung nicht funktio-
niert besteht Erfrierungsgefahr!Vorsicht!
•
Andere Kühlmittelzusätze können vor allem die Korrosionsschutzwirkung
erheblich beeinträchtigen. Die dadurc h entstehenden Schäden können zu
Kühlmittelverlust und in der Folge zu schwerwiegenden Motorschäden
führen.
•
Sie können den Kühlmittelzusatz G 12+ (lila Färbung) mit dem Kühlmittel-
zusatz G 12 (rote Färbung) oder dem Kühlmittelzusatz G 11 vermischen. Der
Kühlmittelzusatz G12 (rote Farbe) darf jedoch nicht mit G 11 gemischt
werden.
altea_aleman Seite 215 Donnerstag, 19. Mai 2005 12:58 12
Page 218 of 294

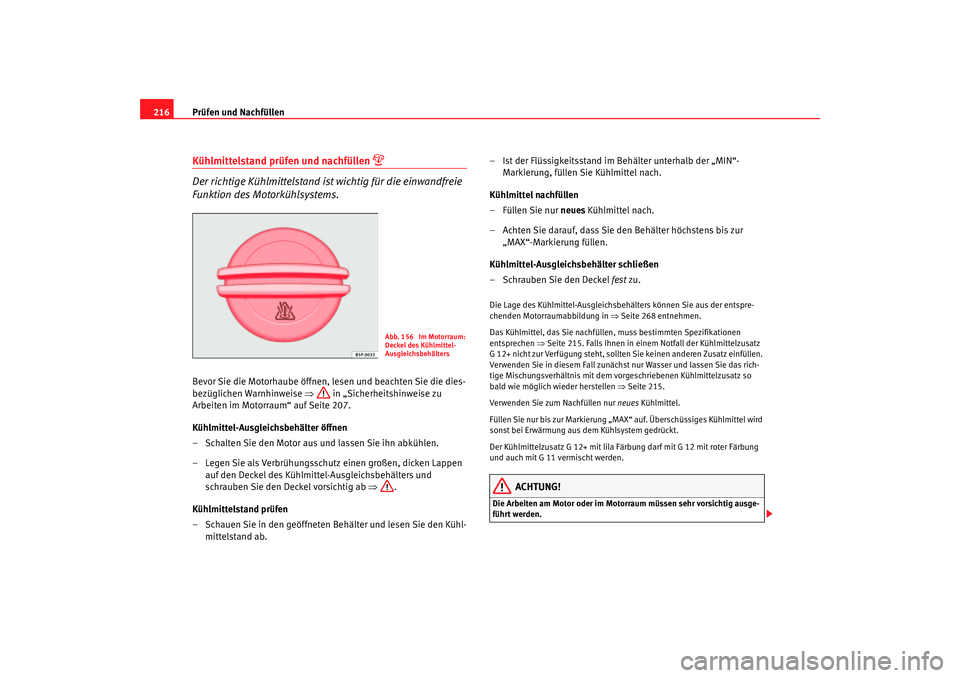

Prüfen und Nachfüllen
216Kühlmittelstand prüfen und nachfüllen
Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 207.
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen auf den Deckel des Kühlmittel-Ausgleichsbehälters und
schrauben Sie den Deckel vorsichtig ab ⇒.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl- mittelstand ab. – Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“-
Markierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
–Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur „MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 268 entnehmen.
Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen
entsprechen ⇒Seite 215. Falls Ihnen in einem Notfall der Kühlmittelzusatz
G 12+ nicht zur Verfügung steht, sollten Sie keinen anderen Zusatz einfüllen.
Verwenden Sie in diesem Fall zunächst nur Wasser und lassen Sie das rich-
tige Mischungsverhältnis mit dem vorgeschriebenen Kühlmittelzusatz so
bald wie möglich wieder herstellen ⇒Seite 215.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel wird
sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Der Kühlmittelzusatz G 12+ mit lila Fä rbung darf mit G 12 mit roter Färbung
und auch mit G 11 vermischt werden.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
Abb. 156 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
altea_aleman Seite 216 Donnerstag, 19. Mai 2005 12:58 12
Page 219 of 294

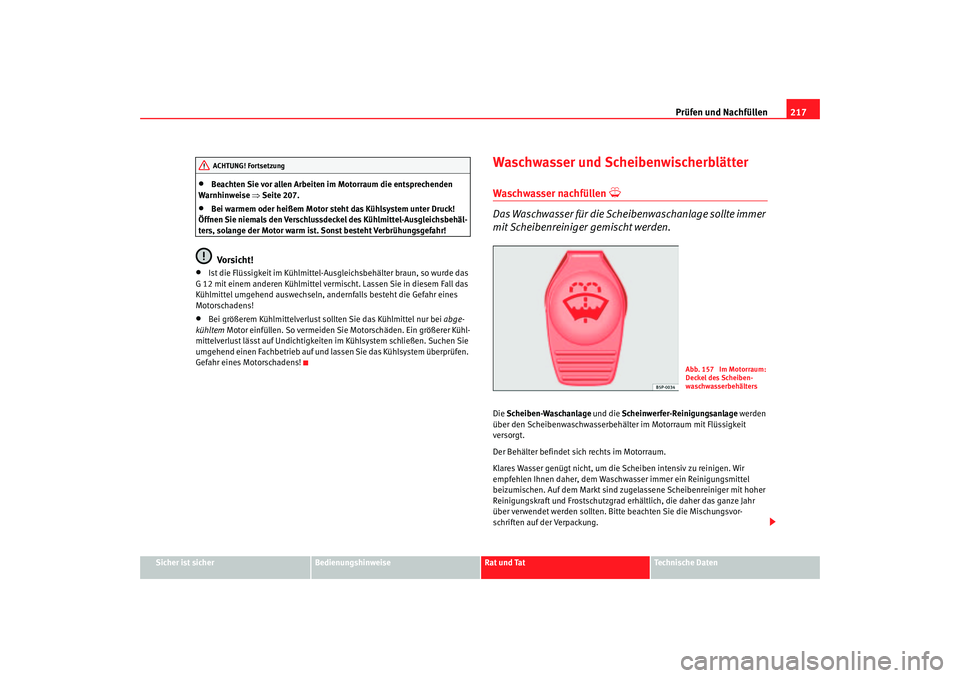

Prüfen und Nachfüllen217
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 207.
•
Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbehäl-
ters, solange der Motor warm ist. Sonst besteht Verbrühungsgefahr!Vorsicht!
•
Ist die Flüssigkeit im Kühlmittel-Ausgleichsbehälter braun, so wurde das
G 12 mit einem anderen Kühlmittel vermischt. Lassen Sie in diesem Fall das
Kühlmittel umgehend auswechseln, andernfalls besteht die Gefahr eines
Motorschadens!
•
Bei größerem Kühlmittelverlust sollten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So vermeiden Si e Motorschäden. Ein größerer Kühl-
mittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Suchen Sie
umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem überprüfen.
Gefahr eines Motorschadens!
Waschwasser und ScheibenwischerblätterWaschwasser nachfüllen
Das Waschwasser für die Scheib enwaschanlage sollte immer
mit Scheibenreiniger gemischt werden.Die Scheiben-Waschanlage und die Scheinwerfer-Reinigungsanlage werden
über den Scheibenwaschwasserbehälter im Motorraum mit Flüssigkeit
versorgt.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir
empfehlen Ihnen daher, dem Waschw asser immer ein Reinigungsmittel
beizumischen. Auf dem Markt sind zuge lassene Scheibenreiniger mit hoher
Reinigungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr
über verwendet werden sollten. Bitte beachten Sie die Mischungsvor-
schriften auf der Verpackung.
ACHTUNG! Fortsetzung
Abb. 157 Im Motorraum:
Deckel des Scheiben-
waschwasserbehälters
altea_aleman Seite 217 Donnerstag, 19. Mai 2005 12:58 12
Page 220 of 294

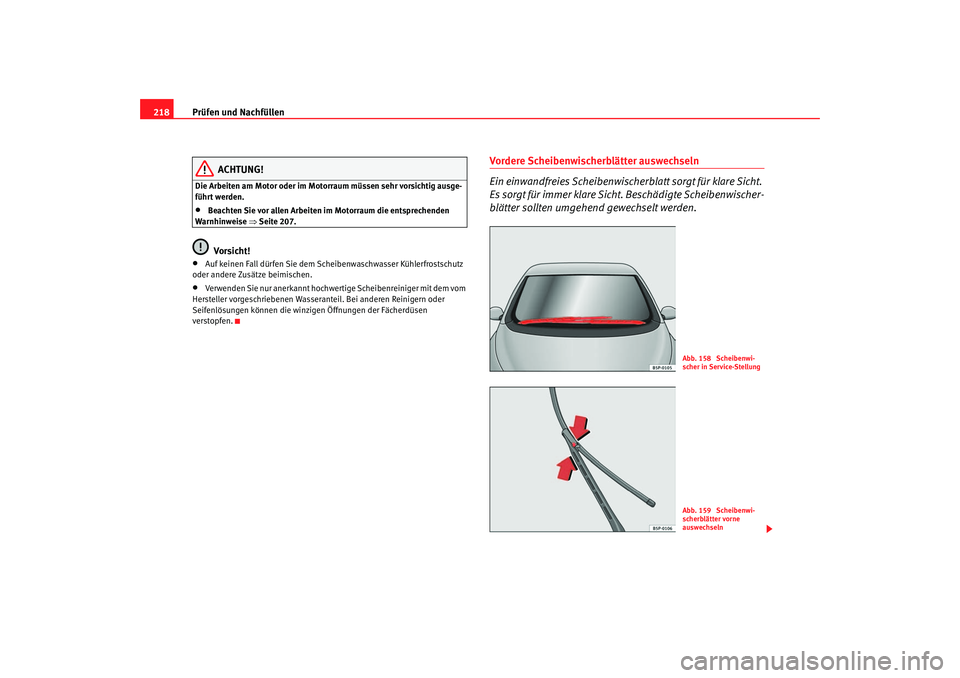

Prüfen und Nachfüllen
218
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 207.Vorsicht!
•
Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
•
Verwenden Sie nur anerkannt hochwert ige Scheibenreiniger mit dem vom
Hersteller vorgeschriebenen Wasserant eil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen
verstopfen.
Vordere Scheibenwischerblätter auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare Sicht.
Es sorgt für immer klare Sicht. Beschädigte Scheibenwischer-
blätter sollten umgehend gewechselt werden.
Abb. 158 Scheibenwi-
scher in Service-StellungAbb. 159 Scheibenwi-
scherblätter vorne
auswechseln
altea_aleman Seite 218 Donnerstag, 19. Mai 2005 12:58 12
