Puesto de conducción69
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

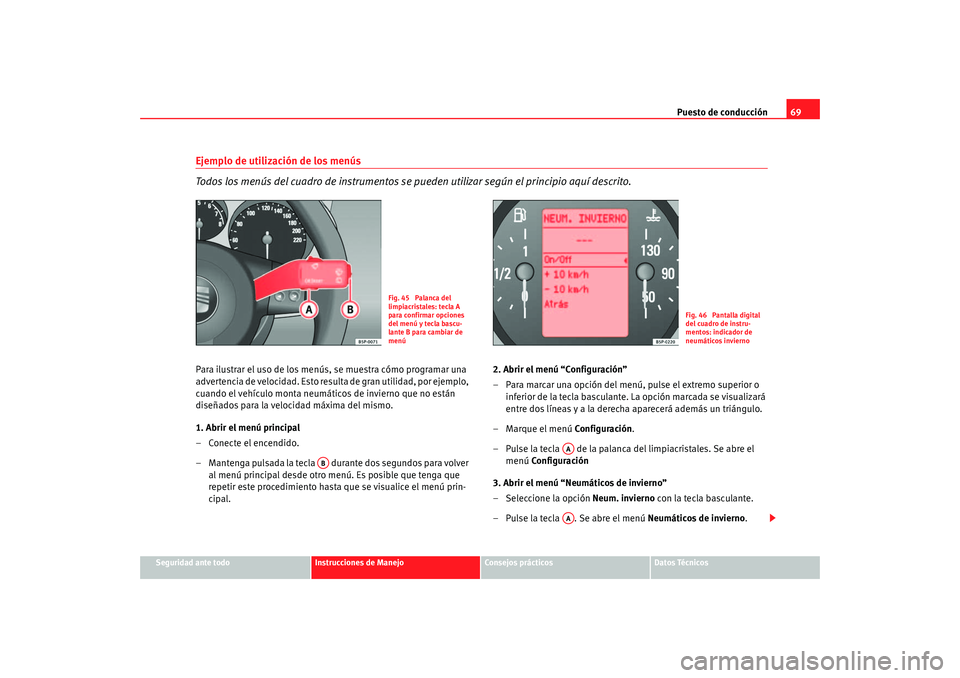

Ejemplo de utilización de los menús
Todos los menús del cuadro de instrumentos se pueden utilizar según el principio aquí descrito.Para ilustrar el uso de los menús, se muestra cómo programar una
advertencia de velocidad. Esto resulta de gran utilidad, por ejemplo,
cuando el vehículo monta neumát icos de invierno que no están
diseñados para la velocidad máxima del mismo.
1. Abrir el menú principal
– Conecte el encendido.
– Mantenga pulsada la tecla durante dos segundos para volver al menú principal desde otro menú. Es posible que tenga que
repetir este procedimiento hasta que se visualice el menú prin-
cipal. 2. Abrir el menú “Configuración”
– Para marcar una opción del menú, pulse el extremo superior o
inferior de la tecla basculante. La opción marcada se visualizará
entre dos líneas y a la derecha aparecerá además un triángulo.
– Marque el menú Configuración.
– Pulse la tecla de la palanca del limpiacristales. Se abre el menú Configuración
3. Abrir el menú “Neumáticos de invierno”
– Seleccione la opción Neum. invierno con la tecla basculante.
– Pulse la tecla . Se abre el menú Neumáticos de invierno.
Fig. 45 Palanca del
limpiacristales: tecla A
para confirmar opciones
del menú y tecla bascu-
lante B para cambiar de
menú
Fig. 46 Pantalla digital
del cuadro de instru-
mentos: indicador de
neumáticos invierno
AB
AAAA
Espanyol altea Seite 69 Mitt woch, 28. September 2005 12:57 12
Page 72 of 301
![Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
70

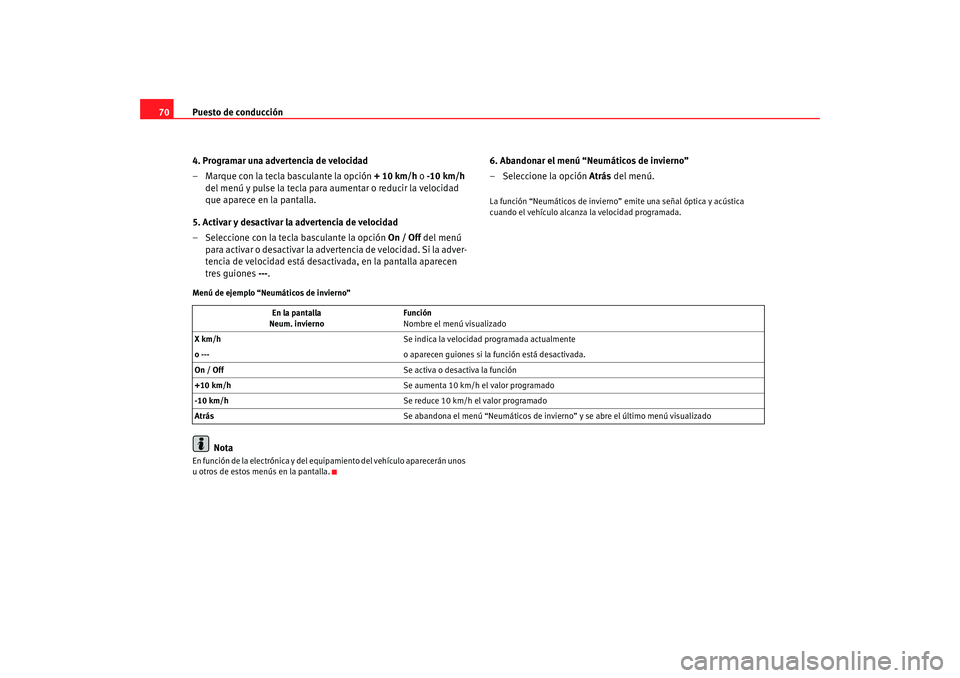

4. Programar una advertencia de velocidad
– Marque con la tecla basculante la opción + 10 km/h o -10 km/h
del menú y pulse la tecla para aumentar o reducir la velocidad Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
70
4. Programar una advertencia de velocidad
– Marque con la tecla basculante la opción + 10 km/h o -10 km/h
del menú y pulse la tecla para aumentar o reducir la velocidad](/img/39/30952/w960_30952-71.png)
Puesto de conducción
70
4. Programar una advertencia de velocidad
– Marque con la tecla basculante la opción + 10 km/h o -10 km/h
del menú y pulse la tecla para aumentar o reducir la velocidad
que aparece en la pantalla.
5. Activar y desactivar la advertencia de velocidad
– Seleccione con la tecla basculante la opción On / Off del menú
para activar o desactivar la advertencia de velocidad. Si la adver-
tencia de velocidad está desactivada, en la pantalla aparecen
tres guiones ---. 6. Abandonar el menú “Neumáticos de invierno”
– Seleccione la opción
Atrás del menú.
La función “Neumáticos de invierno” emite una señal óptica y acústica
cuando el vehículo alcanza la velocidad programada.
Menú de ejemplo “Neumáticos de invierno”
Nota
En función de la electrónica y del equ ipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla. En la pantalla
Neum. invierno Función
Nombre el menú visualizado
X km/h Se indica la velocidad programada actualmente
o --- o aparecen guiones si la función está desactivada.
On / Off Se activa o desactiva la función
+10 km/h Se aumenta 10 km/h el valor programado
-10 km/h Se reduce 10 km/h el valor programado
Atrás Se abandona el menú “Neumáticos de invierno” y se abre el último menú visualizado
Espanyol altea Seite 70 Mittwoch, 28. September 2005 12:57 12
Page 73 of 301
![Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción71
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Menú estado del vehículo
Este menú muestra textos de advertencia o de informaciónAbrir el Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción71
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Menú estado del vehículo
Este menú muestra textos de advertencia o de informaciónAbrir el](/img/39/30952/w960_30952-72.png)
Puesto de conducción71
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Menú estado del vehículo
Este menú muestra textos de advertencia o de informaciónAbrir el menú Estado del vehículo

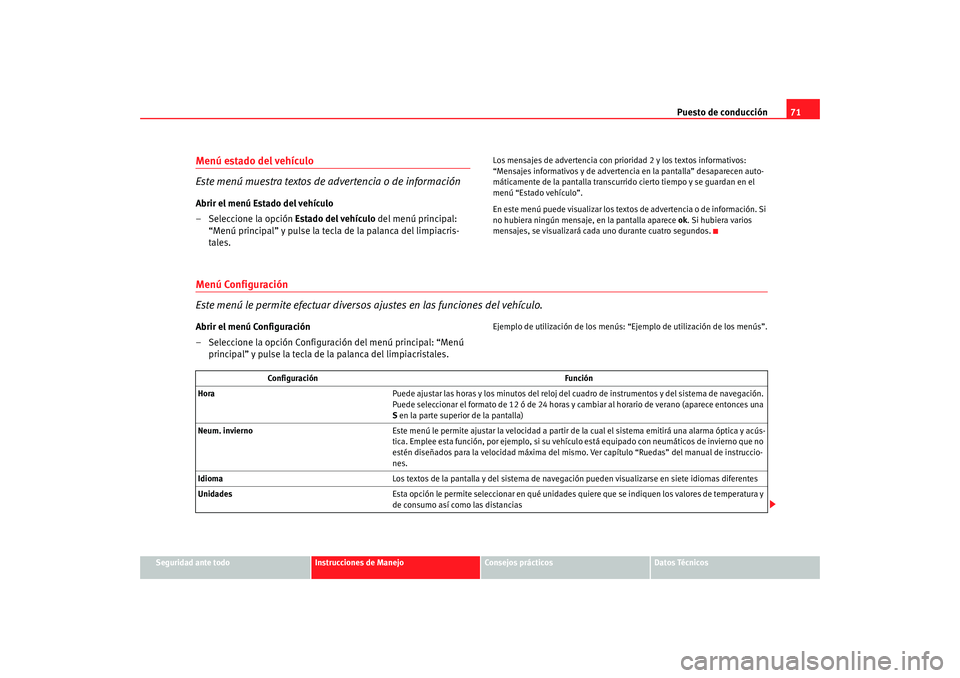

– Seleccione la opción Estado del vehículo del menú principal:
“Menú principal” y pulse la tecla de la palanca del limpiacris-
tales.
Los mensajes de advertencia con prioridad 2 y los textos informativos:
“Mensajes informativos y de advertencia en la pantalla” desaparecen auto-
máticamente de la pantalla transcurri do cierto tiempo y se guardan en el
menú “Estado vehículo”.
En este menú puede visualizar los textos de advertencia o de información. Si
no hubiera ningún mensaje, en la pantalla aparece ok . Si hubiera varios
mensajes, se visualizará cada uno durante cuatro segundos.
Menú Configuración
Este menú le permite efectuar diversos ajustes en las funciones del vehículo.Abrir el menú Configuración
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla de la palanca del limpiacristales.
Ejemplo de utilización de los menús: “Ejemplo de utilización de los menús”.
Configuración Función
Hora Puede ajustar las horas y los minutos del reloj del cuadro de instrumentos y del sistema de navegación.
Puede seleccionar el formato de 12 ó de 24 horas y ca mbiar al horario de verano (aparece entonces una
S en la parte superior de la pantalla)
Neum. invierno Este menú le permite ajustar la velocidad a partir de la cual el sistema emitirá una alarma óptica y acús-
tica. Emplee esta función, por ejemplo, si su vehículo está equipado con neumáticos de invierno que no
estén diseñados para la velocidad máxima del mismo. Ver capítulo “Ruedas” del manual de instruccio-
nes.
Idioma Los textos de la pantalla y del sistema de navegación pueden visualizarse en siete idiomas diferentes
Unidades Esta opción le permite seleccionar en qué unidades quiere que se indiquen los valores de temperatura y
de consumo así como las distancias
Espanyol altea Seite 71 Mitt woch, 28. September 2005 12:57 12
Page 74 of 301
![Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
72
NotaEn función de la electrónica y del equ ipamiento del vehículo aparecerán unos

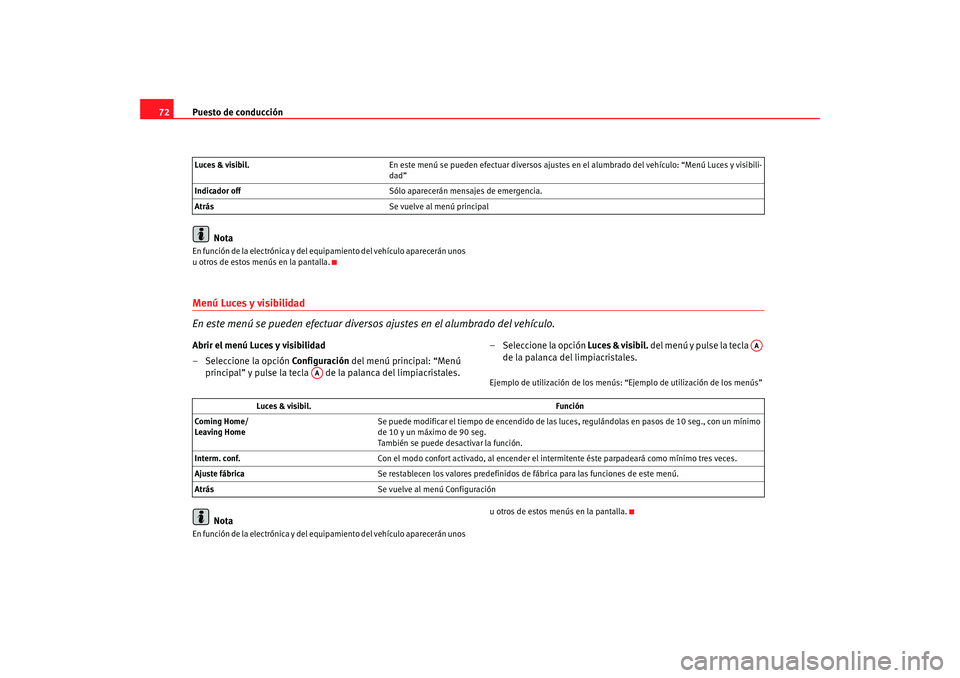

u otros de estos menús en la pantalla.Menú Luces y visibilidad
En este menú se puede Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
72
NotaEn función de la electrónica y del equ ipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.Menú Luces y visibilidad
En este menú se puede](/img/39/30952/w960_30952-73.png)
Puesto de conducción
72
NotaEn función de la electrónica y del equ ipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.Menú Luces y visibilidad
En este menú se pueden efectuar diversos ajustes en el alumbrado del vehículo.Abrir el menú Luces y visibilidad
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla de la palanca del limpiacristales. – Seleccione la opción Luces & visibil.
del menú y pulse la tecla
de la palanca del limpiacristales.
Ejemplo de utilización de los menús: “Ejemplo de utilización de los menús”
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos u otros de estos menús en la pantalla.
Luces & visibil.
En este menú se pueden efectuar diversos ajustes en el alumbrado del vehículo: “Menú Luces y visibili-
dad”
Indicador off Sólo aparecerán mensajes de emergencia.
Atrás Se vuelve al menú principal
AA
AA
Luces & visibil. Función
Coming Home/
Leaving Home Se puede modificar el tiempo de encendido de las luce
s, regulándolas en pasos de 10 seg., con un mínimo
de 10 y un máximo de 90 seg.
También se puede desactivar la función.
Interm. conf. Con el modo confort activado, al encender el intermitente éste parpadeará como mínimo tres veces.
Ajuste fábrica Se restablecen los valores predefinidos de fábrica para las funciones de este menú.
Atrás Se vuelve al menú Configuración
Espanyol altea Seite 72 Mittwoch, 28. September 2005 12:57 12
Page 75 of 301
![Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción73
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Testigos de control y de advertencia Cuadro general de los testigos de control y de advertencia
Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción73
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Testigos de control y de advertencia Cuadro general de los testigos de control y de advertencia](/img/39/30952/w960_30952-74.png)
Puesto de conducción73
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Testigos de control y de advertencia Cuadro general de los testigos de control y de advertencia
Los testigos de control y de advertencia muestran determinadas funciones o anomalías.

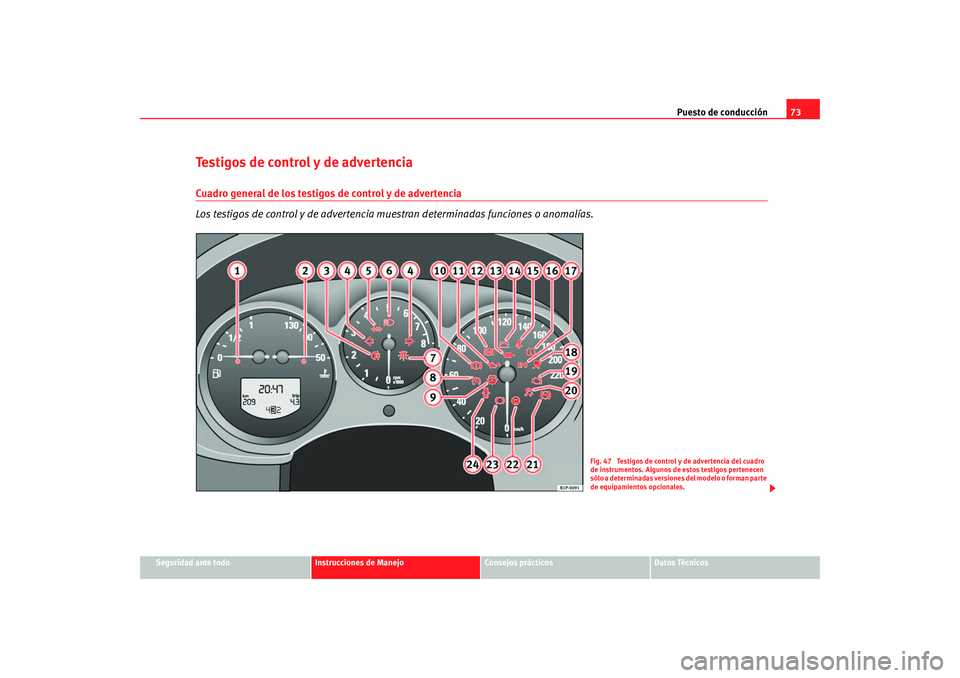

Fig. 47 Testigos de control y de advertencia del cuadro
de instrumentos. Algunos de estos testigos pertenecen
sólo a determinadas versiones del modelo o forman parte
de equipamientos opcionales.
Espanyol altea Seite 73 Mitt woch, 28. September 2005 12:57 12
Page 76 of 301
![Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
74

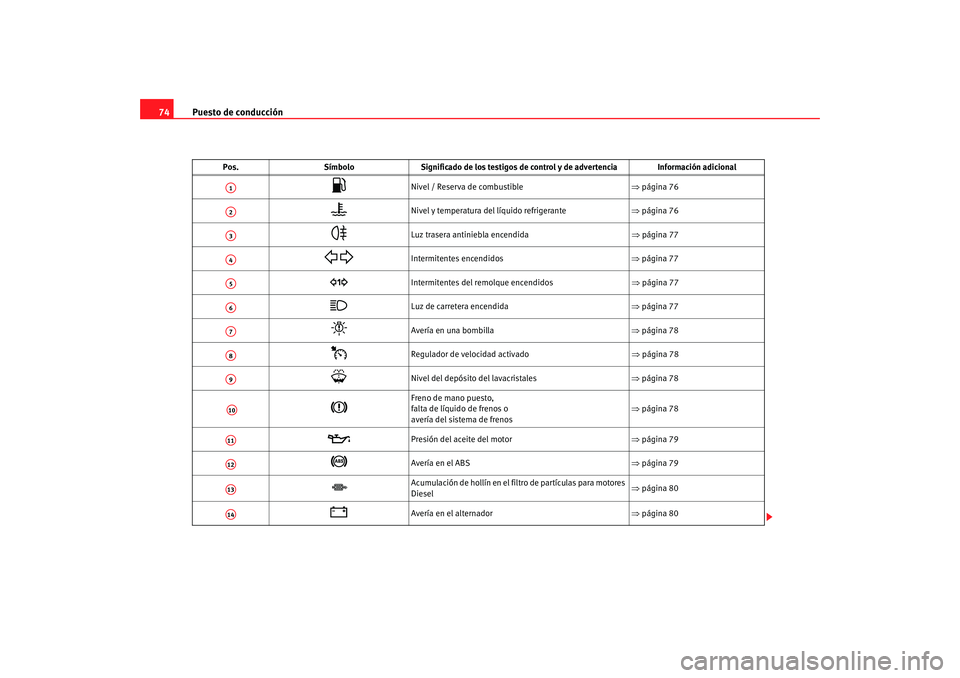

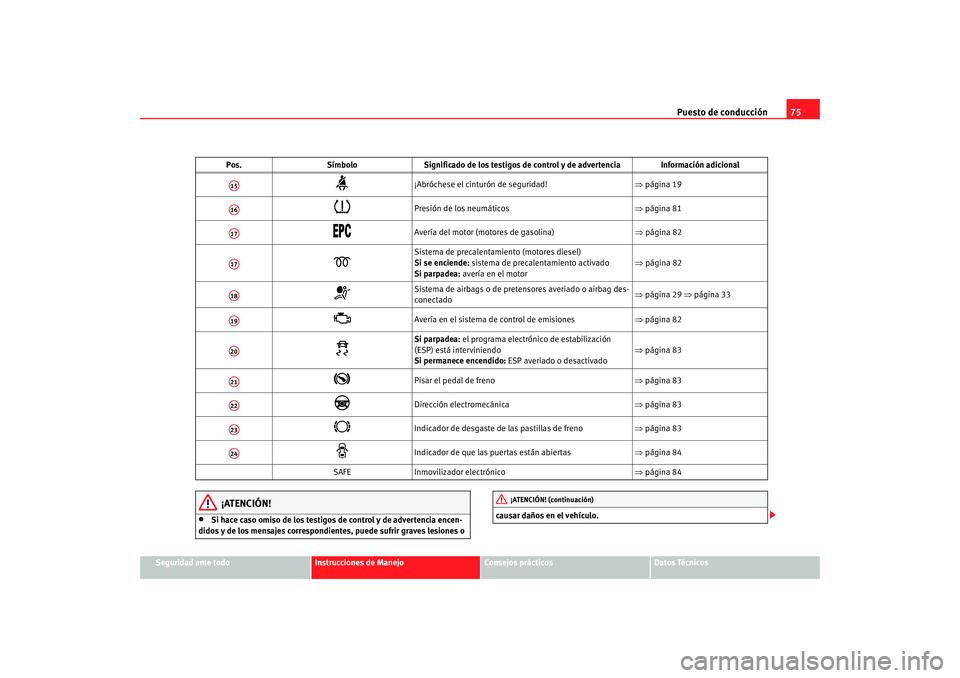

Pos. SímboloSignificado de los testigos de co ntrol y de advertencia Información adicional

Nivel / Reserva de combustible ⇒página 76
Nivel y temperatura del lí Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
74
Pos. SímboloSignificado de los testigos de co ntrol y de advertencia Información adicional
Nivel / Reserva de combustible ⇒página 76
Nivel y temperatura del lí](/img/39/30952/w960_30952-75.png)
Puesto de conducción
74
Pos. SímboloSignificado de los testigos de co ntrol y de advertencia Información adicional
Nivel / Reserva de combustible ⇒página 76
Nivel y temperatura del líquido refrigerante ⇒página 76
Luz trasera antinieb
la encendida ⇒ págin
a 77
Intermitentes encendidos ⇒página 77
Intermiten
tes del remo lque encendidos ⇒ página 77
Luz de carretera encendida ⇒página 77
Avería en una bombilla ⇒página 78
Regulador de velocidad activado ⇒ página 78
Nivel del depósito del lavacristales ⇒ página 78
Freno de mano puesto,
falta de líquido de frenos o
avería del sistema de frenos ⇒
página 78
Presión del aceite del motor ⇒página 79
Avería en el ABS ⇒página 79
Acumulación de hollín en el filtro de partículas para motores
Diesel ⇒
página 80
Avería en el alternador ⇒página 80
A1A2A3A4A5A6A7A8A9A10A11A12A13A14
Espanyol altea Seite 74 Mitt woch, 28. September 2005 12:57 12
Page 77 of 301
![Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción75
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
Si hace caso omiso de los testigos de control y de advertencia encen-
didos y d Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción75
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
Si hace caso omiso de los testigos de control y de advertencia encen-
didos y d](/img/39/30952/w960_30952-76.png)
Puesto de conducción75
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
Si hace caso omiso de los testigos de control y de advertencia encen-
didos y de los mensajes correspondiente s, puede sufrir graves lesiones o causar daños en el vehículo.
¡Abróchese el cinturón de seguridad!
⇒página 19
Presión de los neumáticos ⇒página 81
Avería del motor (motores de gasolina) ⇒ página 82
Sistema de precalentamiento (motores diesel)
Si se enciende: sistema de precalentamiento activado
Si parpadea: avería en el motor
⇒ página 82
Sistema de airbags o de pretensores averiado o airbag des-
conectado ⇒
página 29 ⇒página 33
Avería en el sistema de control de emisiones ⇒página 82
Si parpadea: el programa electrónico de estabilización
(ESP) está interviniendo
Si permanece encendido: ESP averiado o desactivado ⇒
página 83
Pisar el pedal de freno ⇒página 83
Dirección electromecánica ⇒página 83
Indicador de desgaste de las pastillas de freno ⇒página 83
Indicador de que las puertas están abiertas ⇒página 84
SAFE Inmovilizador electrónico ⇒página 84
Pos.
SímboloSignificado de los testigos de control y de advertencia Información adicional
A15A16A17A17A18A19A20A21A22A23A24
¡ATENCIÓN! (continuación)
Espanyol altea Seite 75 Mitt woch, 28. September 2005 12:57 12
Page 78 of 301
![Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
76•
Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice los triángulos de preseñalización para indicar
la posición de su vehí Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
76•
Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice los triángulos de preseñalización para indicar
la posición de su vehí](/img/39/30952/w960_30952-77.png)
Puesto de conducción
76•
Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice los triángulos de preseñalización para indicar
la posición de su vehículo de manera que no represente un peligro para
terceros.
•
El vano motor es una zona que alberga peligros. Antes de abrir el capó
del motor o realizar trabajos en el mo tor o en el vano motor, pare el motor
y deje que se enfríe para evitar quemaduras u otra clase de lesiones. Lea y
tenga en cuenta las advertencias correspondientes ⇒página 212 .Nota
•
En el caso de vehículos con pantalla sin visualización de mensajes infor-
mativos o de advertencia, sólo se encenderá el testigo de control correspon-
diente a la avería existente.
•
En el caso de vehículos con pantalla con visualización de mensajes infor-
mativos o de advertencia, se encenderá el testigo de control correspondiente
a la avería existente y un mensaje informativo o de advertencia.
Nivel/Reserva de combustible
Se enciende una luz cuando sólo queda la cantidad de
reserva del depósito.Si en el depósito sólo quedan unos 7 litros aprox., se enciende la luz. Y
además, se escucha una señal acústica. Aproveche para repostar en la
próxima ocasión que se le presente ⇒ página 209.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
7) :
REPOSTAR .
Nivel* / temperatura del líquido refrigerante
Este testigo se enciende si la temperatura del líquido refrige-
rante es demasiado alta o si el nivel del líquido refrigerante
es demasiado bajo.El sistema está averiado si:•
El testigo no se apaga después de unos segundos.
•
El testigo se enciende o parpadea du rante la marcha, al tiempo que se
emiten tres señales acústicas de advertencia ⇒ .
Esto significa que el nivel del líquido refrigerante es demasiado bajo o su
temperatura excesiva.
Temperatura excesiva del líquido refrigerante
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
8):
COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES . ⇒ página 220
Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuentra en la zona de adve rtencia, significa que la temperatura
del líquido refrigerante es excesiva. Detenga el vehículo, pare el motor y deje
que se enfríe. Compruebe el nivel del líquido refrigerante.
Si el nivel del líquido refrigerante es correcto, es posible que la anomalía se
deba a un fallo del ventilador del radiador. Compruebe el fusible del venti-
lador del radiador y sustitúyalo si es necesario ⇒ página 246.
Si volviera a encenderse el testigo de control tras un recorrido corto, no
continúe la marcha y pare el motor. Póngase en contacto con un Servicio
Técnico o un taller especializado.
Nivel del líquido refrigerante demasiado bajo
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje 9):
STOP COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES .
7)En función de la versión del modelo
8)En función de la versión del modelo9)En función de la versión del modelo
Espanyol altea Seite 76 Mittwoch, 28. September 2005 12:57 12
¡ATENCIÓN! (continuación)
Page 79 of 301
![Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción77
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuent Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción77
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuent](/img/39/30952/w960_30952-78.png)
Puesto de conducción77
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuentra en la zona normal, se
deberá añadir líquido refrigerante
en la próxima ocasión que se presente ⇒.
¡ATENCIÓN!
•
Si por razones técnicas su vehículo quedara inmovilizado, colóquelo a
una distancia prudencial apartado de la circulación. Apague el motor,
ponga los intermitentes y los triángulos de emergencia.
•
No abra nunca el capó del motor si le parece que sale vapor o líquido
refrigerante, pues existe el peligro de sufrir quemaduras. Espere hasta que
deje de salir vapor o líquido refrigerante.
•
El vano motor es una zona que alberga peligros. Antes de realizar
trabajos en el vano motor, pare el motor y deje que se enfríe. Tenga siempre
en cuenta las adve rtencias correspondientes ⇒ página 212.
Luz trasera antiniebla
El testigo
se enciende cuando la luz trasera antiniebla está encendida.
Para más información ⇒página 115.
Intermitentes
Este testigo de control parpadea si los intermitentes están
activados.Dependiendo del intermitente conectado, se enciende el testigo izquierdo
o el derecho
. Si los intermitentes de emergencia están activados, los dos
testigos de control parpadean al mismo tiempo. Si alguno de los intermitentes no fu
nciona, el testigo parpadea a una velo-
cidad dos veces superior a la normal.
Si desea más información sobre los intermitentes, consulte la
⇒ página 119.
Intermitentes del remolque*
Este testigo parpadea si los intermitentes del remolque están
en funcionamiento.Al poner el intermitente, el testigo de control
parpadea siempre y cuando
el remolque esté conectad o correctamente al vehículo.
Si alguno de los intermitentes no funciona, el testigo de control no
parpadeará.
Luz de carretera
El testigo de control se enciende si la luz de carretera está
encendida.El testigo
se enciende al conectar la luz de carretera o al accionar las
ráfagas de luz.
Para más información ⇒página 119
Espanyol altea Seite 77 Mitt woch, 28. September 2005 12:57 12
Page 80 of 301
![Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
78Avería en una bombilla*
Este testigo se ilumina cuando no funciona una bombilla de
la iluminación exterior del vehículo.El testigo
se ilumina cuando se produce un Seat Altea 2005 Manual de instrucciones (in Spanish) Puesto de conducción
78Avería en una bombilla*
Este testigo se ilumina cuando no funciona una bombilla de
la iluminación exterior del vehículo.El testigo
se ilumina cuando se produce un](/img/39/30952/w960_30952-79.png)
Puesto de conducción
78Avería en una bombilla*
Este testigo se ilumina cuando no funciona una bombilla de
la iluminación exterior del vehículo.El testigo
se ilumina cuando se produce una avería en la iluminación exte-
rior del vehículo, p. ej. en la luz de carretera izquierda.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
10) :
LUZ CARRET. IZQ. AVERIADA
Regulador de velocidad*
Este testigo se enciende cuando se conecta el regulador de
velocidad.El testigo
se enciende cuando se conecta el regulador de velocidad. Si
desea más información sobre el regulador de velocidad, consulte la
⇒ página 176.
Líquido limpiacristales*
Este testigo se enciende cuando el nivel de agua del depósito
del lavacristales es muy bajo.Aproveche para rellenar el depósito en la próxima ocasión que se le presente
⇒ página 222. En la pantalla* del cuadro de instrumentos aparece el siguiente mensaje
11):
REPONER LIQUIDO LIMPIACRISTALES
Sistema de frenos* / freno de mano
Este testigo se enciende cuando el freno de mano está accio-
nado, si el nivel del líquido de frenos es demasiado bajo o si
hay alguna anomalía en el sistema.
Situaciones en las que se enciende el testigo
•
Con el freno de mano accionado
Si se conduce a más de 6 km/h con el freno de mano puesto, en la pantalla
del cuadro de instrumentos aparece el siguiente mensaje
12): FRENO DE
MANO PUESTO. Y además, se escucha una señal acústica.
•
Si el nivel del líquido de frenos es demasiado bajo ⇒página 226
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
12):
STOP LIQUIDO DE FRENOS MANUAL DE INSTRUCCIONES .
•
Si hay una avería en el sistema de frenos
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
12):
AVERÍA FRENOS MANUAL DE INSTRUCCIONES
Este testigo también puede encenderse en ocasiones junto con el testigo del
ABS.
¡ATENCIÓN!
•
Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 212.
10)En función de la versión del modelo
11)En función de la versión del modelo12)En función de la versión del modelo
Espanyol altea Seite 78 Mitt woch, 28. September 2005 12:57 12
