Seat Altea 2006 Manuale del proprietario (in Italian)

Sedili e vani portaoggetti139
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Dopo aver bloccato lo schienale, assicurarsi che gli agganci delle
cinture sporgono dal sedile.
Cassetto portaoggettiCassetto portaoggetti sul lato del passeggero Per aprire il vano bisogna agire sull'apposita levetta di apertura ⇒fig. 100 .
ATTENZIONE!
Lo sportellino del vano portaoggetti deve restare sempre chiuso durante la
marcia, perché in caso di frenate improvvise o di incidente può essere causa
di lesioni.
Bracciolo centrale anteriore con vano portaoggetti
Il bracciolo è dotato di uno scomparto portaoggetti.– Per aprire il vano portaoggetti bisogna premere il tasto del brac-
ciolo nella direzione della freccia ⇒ fig. 101 e sollevare lo spor-
tello.
– Per accedere al cambia CD* o al cassetto portaoggetti inferiore, tirare lo sportello del bracciolo senza premere il tasto.
– Pe r ch i u d e r e lo sco m pa r t o p o r ta o gge t t i si d e v e a b b assa r e il b ra c - ciolo.
ATTENZIONE!
Lo scomparto portaoggetti deve restare sempre chiuso quando si viaggia,
perché il bracciolo sollevato può costituire un fattore di rischio in caso di
frenate brusche o di un incidente.
ATTENZIONE! (continua)
Fig. 100 Il vano portaog-
getti ubicato dalla parte
del passeggero
Fig. 101 Bracciolo ante-
riore con un unico scom-
parto portaoggetti
Altea italia Seite 139 Dienstag, 4. Oktober 2005 10:23 10

Sedili e vani portaoggetti
140

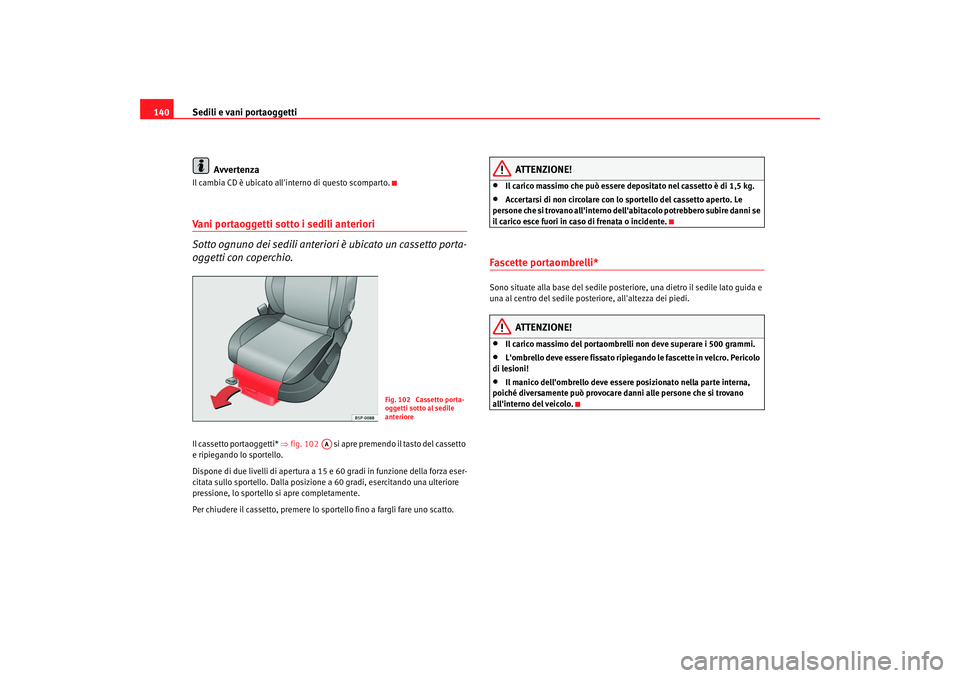

AvvertenzaIl cambia CD è ubicato all'interno di questo scomparto.Vani portaoggetti sotto i sedili anteriori
Sotto ognuno dei sedili anteriori è ubicato un cassetto porta-
oggetti con coperchio.Il cassetto portaoggetti* ⇒ fig. 102 si apre premendo il tasto del cassetto
e ripiegando lo sportello.
Dispone di due livelli di apertura a 15 e 60 gradi in funzione della forza eser-
citata sullo sportello. Dalla posizione a 60 gradi, esercitando una ulteriore
pressione, lo sportello si apre completamente.
Per chiudere il cassetto, premere lo sportello fino a fargli fare uno scatto.
ATTENZIONE!
•
Il carico massimo che può essere depositato nel cassetto è di 1,5 kg.
•
Accertarsi di non circolare con lo sportello del cassetto aperto. Le
persone che si trovano all'interno dell'abitacolo potrebbero subire danni se
il carico esce fuori in caso di frenata o incidente.
Fascette portaombrelli*Sono situate alla base del sedile posteriore, una dietro il sedile lato guida e
una al centro del sedile posteriore, all'altezza dei piedi.
ATTENZIONE!
•
Il carico massimo del portaombrelli non deve superare i 500 grammi.
•
L'ombrello deve essere fissato ripiegando le fascette in velcro. Pericolo
di lesioni!
•
Il manico dell'ombrello deve essere posizionato nella parte interna,
poiché diversamente può provocare danni alle persone che si trovano
all'interno del veicolo.
Fig. 102 Cassetto porta-
oggetti sotto al sedile
anteriore
AA
Altea italia Seite 140 Dienstag, 4. Oktober 2005 10:23 10

Sedili e vani portaoggetti141
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

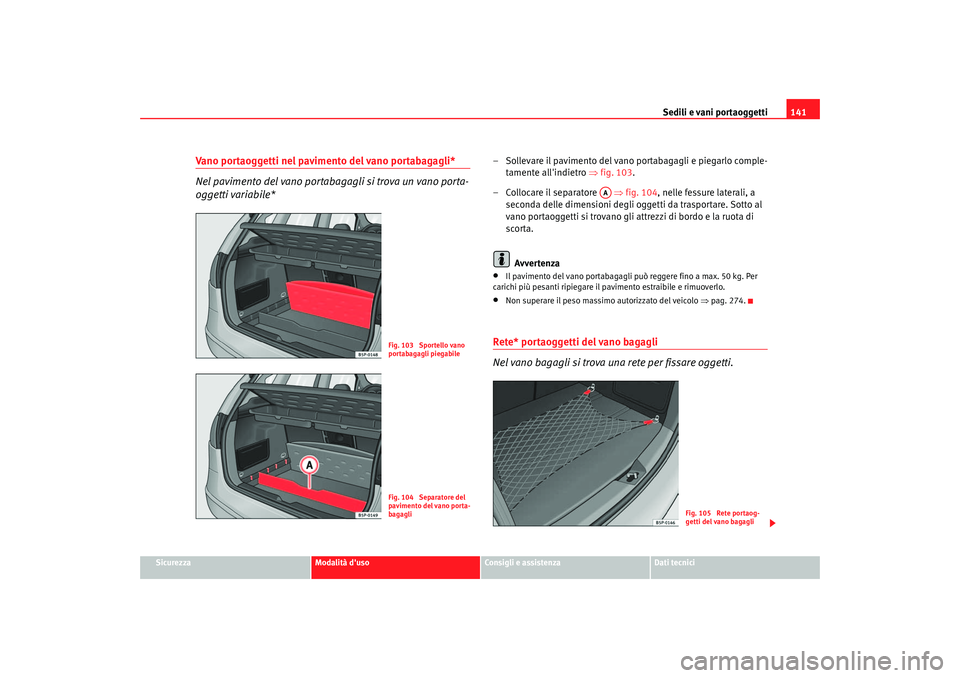

Vano portaoggetti nel pavimento del vano portabagagli*
Nel pavimento del vano portabagagli si trova un vano porta-
oggetti variabile*
– Sollevare il pavimento del vano portabagagli e piegarlo comple-
tamente al l'indietro ⇒ fig. 103.
– Collocare il separatore ⇒fig. 104, nelle fessure laterali, a
seconda delle dimensioni degli og getti da trasportare. Sotto al
vano portaoggetti si trovano gli attrezzi di bordo e la ruota di
scorta.
Avvertenza•
Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.
• Non superare il peso massimo autorizzato del veicolo ⇒ pag. 274.Rete* portaoggetti del vano bagagli
Nel vano bagagli si trova una rete per fissare oggetti.
Fig. 103 Sportello vano
portabagagli piegabileFig. 104 Separatore del
pavimento del vano porta-
bagagli
AA
Fig. 105 Rete portaog-
getti del vano bagagli
Altea italia Seite 141 Dienstag, 4. Oktober 2005 10:23 10

Sedili e vani portaoggetti
142

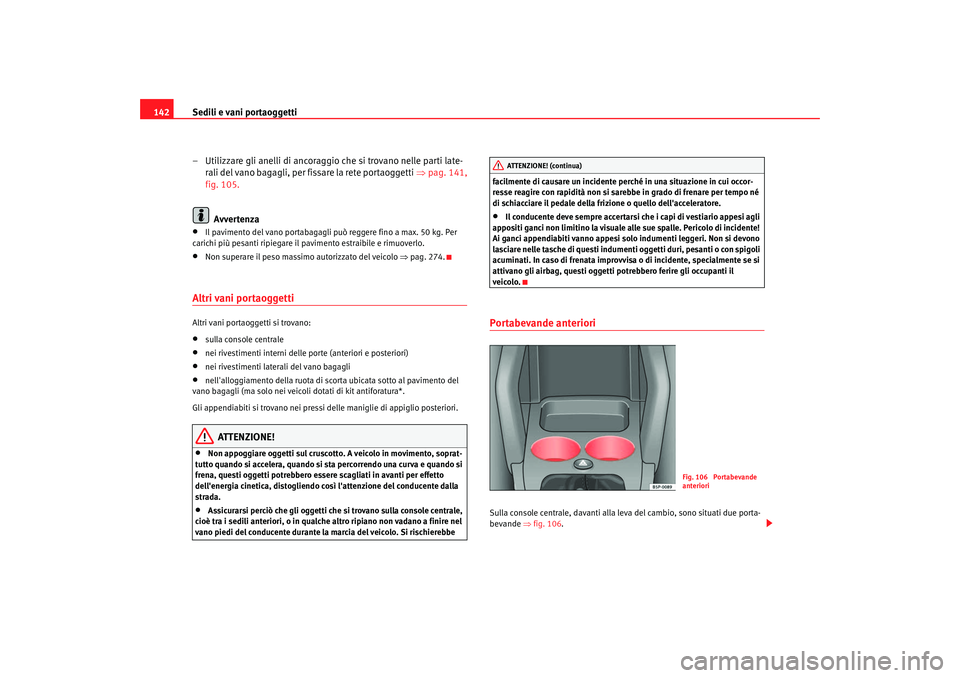

– Utilizzare gli anelli di ancoraggio che si trovano nelle parti late-rali d el v a n
o b ag ag l
i, p er
fissare la r et
e p ort
aogg etti ⇒ pag. 141,
fig. 105.
Avvert enz

a
•
Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.
• Non supe rare i
l peso ma ssi
mo autorizzato del veicolo
⇒
pag. 274.
Altri vani portaoggettiAltri vani portaoggetti si trovano:•
sulla console centrale
•
nei rivestimenti interni delle porte (anteriori e posteriori)
•
nei rivestimenti laterali del vano bagagli
•
nell'alloggiamento della ruota di scorta ubicata sotto al pavimento del
vano bagagli (ma solo nei veicoli dotati di kit antiforatura*.
Gli appendiabiti si trovano nei pressi delle maniglie di appiglio posteriori.
ATTENZIONE!
•
Non appoggiare oggetti sul cruscotto. A veicolo in movimento, soprat-
tutto quando si accelera, quando si sta percorrendo una curva e quando si
frena, questi oggetti potrebbero essere scagliati in avanti per effetto
dell'energia cinetica, distogliendo così l'attenzione del conducente dalla
strada.
•
Assicurarsi perciò che gli oggetti che si trovano sulla console centrale,
cioè tra i sedili anteriori, o in qualche altro ripiano non vadano a finire nel
vano piedi del conducente durante la marcia del veicolo. Si rischierebbe facilmente di causare un incidente perché in una situazione in cui occor-
resse reagire con rapidità non si sarebbe in grado di frenare per tempo né
di schiacciare il pedale della frizione o quello dell'acceleratore.
•
Il conducente deve sempre accertarsi che i capi di vestiario appesi agli
appositi ganci non limitino la visuale alle sue spalle. Pericolo di incidente!
Ai ganci appendiabiti vanno appesi solo indumenti leggeri. Non si devono
lasciare nelle tasche di questi indumenti oggetti duri, pesanti o con spigoli
acuminati. In caso di frenata improvvisa o di incidente, specialmente se si
attivano gli airbag, questi oggetti potrebbero ferire gli occupanti il
veicolo.
Portabevande anteriori Sulla console centrale, davanti alla leva del cambio, sono situati due porta-
bevande ⇒fig. 106 .
ATTENZIONE! (continua)
Fig. 106 Portabevande
anteriori
Altea italia Seite 142 Dienstag, 4. Oktober 2005 10:23 10

Sedili e vani portaoggetti143
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
•
Non collocare bibite calde nei portabevande. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!
•
Non utilizzare bicchieri in materiale rigido (ad esempio: vetro, porcel-
lana), dato che potrebbero provocare lesioni in caso di incidente.
Portabevande posteriore*/ Bracciolo*
Apertura e chiusura del portabevande*/ bracciolo*
– Per aprire, tirare il nastro nella direzione indicata dalla freccia ⇒ fig. 107 .
– P e

r chiudere, sollevare il portabevande*/ bracciolo* nel senso
dell a f
rec
cia ⇒ fig. 108 . ATTENZIONE!
Accertarsi che il carico del vano bagagli sia fissato bene con la rete*
quando si circola con il bracciolo sollevato ⇒pag. 141.
Fig. 107 Apertura porta-
bevande posteriore
Fig. 108 Bracciolo con
portabevande posteriore
A1
A2
Altea italia Seite 143 Dienstag, 4. Oktober 2005 10:23 10

Sedili e vani portaoggetti

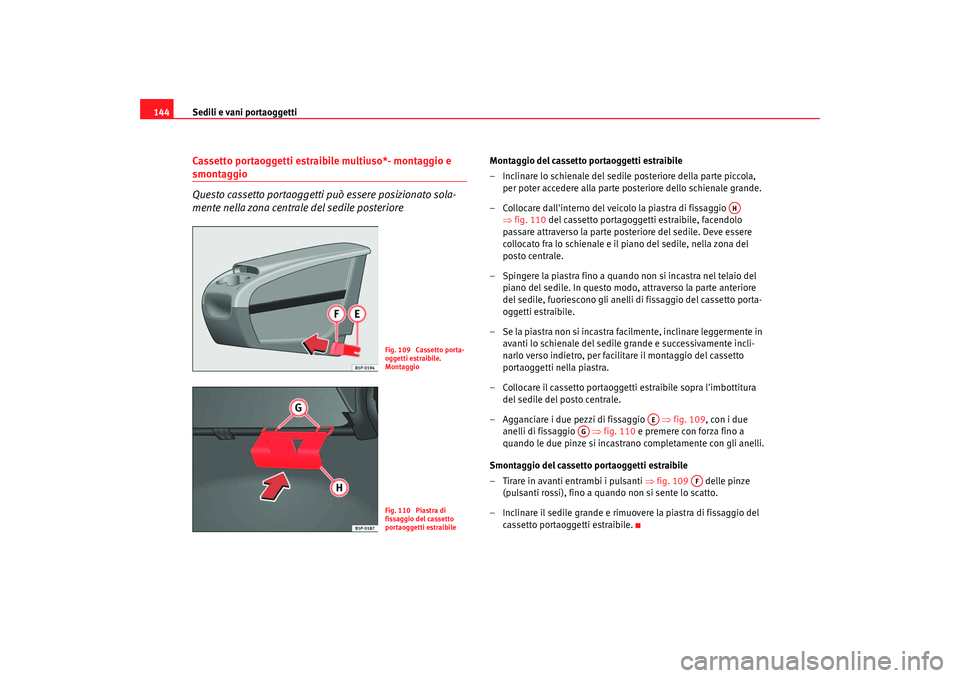

144Cassetto portaoggetti estraibile multiuso*- montaggio e smontaggio
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Montaggio del cassetto portaoggetti estraibile
– Inclinare lo schienale del sedile posteriore della parte piccola,
per poter accedere alla parte posteriore dello schienale grande.
– Collocare dall'interno del veicolo la piastra di fissaggio ⇒fig. 110 del cassetto portagoggetti estraibile, facendolo
passare attraverso la parte posteriore del sedile. Deve essere
collocato fra lo schienale e il piano del sedile, nella zona del
posto centrale.
– Spingere la piastra fino a quando non si incastra nel telaio del piano del sedile. In questo modo, attraverso la parte anteriore
del sedile, fuoriescono gli anelli di fissaggio del cassetto porta-
oggetti estraibile.
– Se la piastra non si incastra facilmente, inclinare leggermente in avanti lo schienale del sedile grande e successivamente incli-
narlo verso indietro, per facilitare il montaggio del cassetto
portaoggetti nella piastra.
– Collocare il cassetto portaoggetti estraibile sopra l'imbottitura del sedile del posto centrale.
– Agganciare i due pezzi di fissaggio ⇒fig. 109, con i due
anelli di fissaggio ⇒ fig. 110 e premere con forza fino a
quando le due pinze si incastrano completamente con gli anelli.
Smontaggio del cassetto portaoggetti estraibile
– Tirare in avanti entrambi i pulsanti ⇒fig. 109 delle pinze
(pulsanti rossi), fino a quando non si sente lo scatto.
– Inclinare il sedile grande e rimuovere la piastra di fissaggio del cassetto portaoggetti estraibile.
Fig. 109 Cassetto porta-
oggetti estraibile.
MontaggioFig. 110 Piastra di
fissaggio del cassetto
portaoggetti estraibile
AH
AE
AG
AF
Altea italia Seite 144 Dienstag, 4. Oktober 2005 10:23 10

Sedili e vani portaoggetti145
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

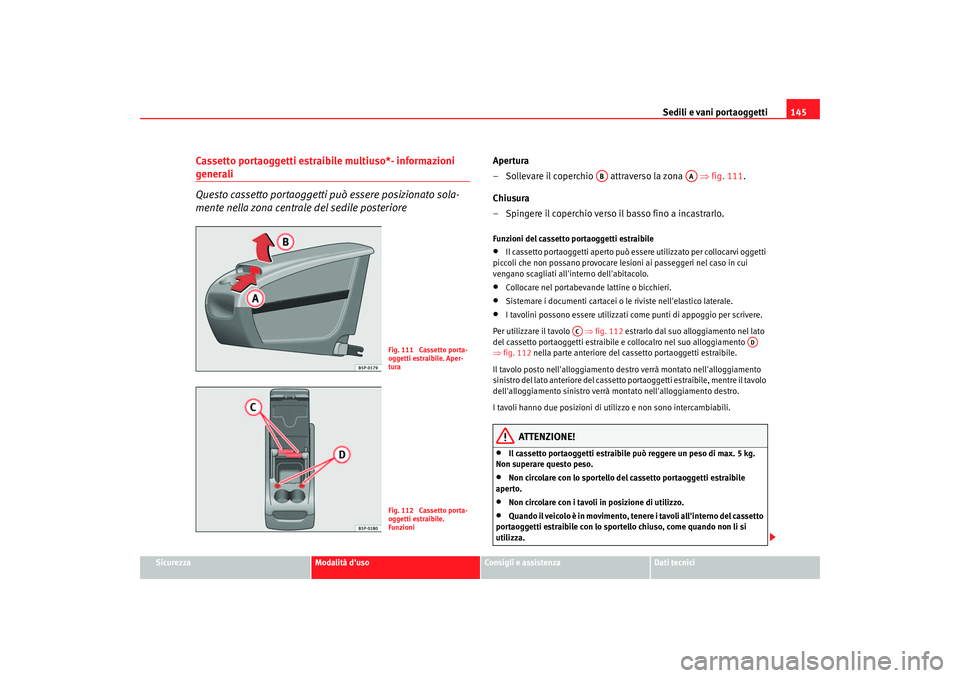

Cassetto portaoggetti estraibile multiuso*- informazioni generali
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Apertura
– Sollevare il coperchio attraverso la zona ⇒fig. 111 .
Chiusura
– Spingere il coperchio verso il basso fino a incastrarlo.Funzioni del cassetto portaoggetti estraibile•
Il cassetto portaoggetti aperto può essere utilizzato per collocarvi oggetti
piccoli che non possano provocare lesioni ai passeggeri nel caso in cui
vengano scagliati all'interno dell'abitacolo.
•
Collocare nel portabevande lattine o bicchieri.
•
Sistemare i documenti cartacei o le riviste nell'elastico laterale.
•
I tavolini possono essere utilizzati come punti di appoggio per scrivere.
Per utilizzare il tavolo ⇒fig. 112 estrarlo dal suo alloggiamento nel lato
del cassetto portaoggetti estraibile e collocalro nel suo alloggiamento
⇒ fig. 112 nella parte anteriore del cassetto portaoggetti estraibile.
Il tavolo posto nell'alloggiamento dest ro verrà montato nell'alloggiamento
sinistro del lato anteriore del cassetto portaoggetti estraibile, mentre il tavolo
dell'alloggiamento sinistro verrà mo ntato nell'alloggiamento destro.
I tavoli hanno due posizioni di utilizzo e non sono intercambiabili.
ATTENZIONE!
•
Il cassetto portaoggetti estraibile può reggere un peso di max. 5 kg.
Non superare questo peso.
•
Non circolare con lo sportello del cassetto portaoggetti estraibile
aperto.
•
Non circolare con i tavoli in posizione di utilizzo.
•
Quando il veicolo è in movimento, tenere i tavoli all'interno del cassetto
portaoggetti estraibile con lo sportello chiuso, come quando non li si
utilizza.
Fig. 111 Cassetto porta-
oggetti estraibile. Aper-
turaFig. 112 Cassetto porta-
oggetti estraibile.
Funzioni
AB
AA
AC
AD
Altea italia Seite 145 Dienstag, 4. Oktober 2005 10:23 10

Sedili e vani portaoggetti
146•
Non collocare bibite calde nei portabevande. In caso di manovre, la
bevanda potrebbe rovesciarsi e provocare delle ustioni.
•
Quando il veicolo è in movimento, non collocare alcuna lattina nel
portabevande, in quanto sussiste il pericolo che possa essere scagliata
all'interno dell'abitacolo e, di conseguenza, che possa provocare lesioni.
•
Assicurarsi che la piastra di fissaggio sia bloccata correttamente nel
telaio del piano del sedile.
•
Quando non si utilizza la piastra, co llocarla all'interno del cassetto
portaoggetti.
•
Quando non si utilizza il cassetto portaoggetti estraibile, tenerlo
sempre fissato correttamente con la rete per carichi nel vano bagagli.Avvertenza
•
Assicurarsi che il cassetto portaoggetti estraibile sia fissato corretta-
mente; a tale scopo tirarlo in avanti afferrandolo per il cassetto ripostiglio
anteriore e verificando che le due pinze di fissaggio siano bloccate corretta-
mente con i due anelli.
Posacenere*, accendisigari* e prese
elettrichePosacenere* Apertura e chiusura del posacenere
– Per aprir e il po
sacenere, so
llev
are il coperchio ⇒ fig. 113
.
– Per chiuderlo, abbassare il coperchio
Svuotamento del posacenere
– Estrarre il posacenero e vuotarlo.
ATTENZIONE!
Non mettere mai della carta nel posacenere. La cenere ancora calda può far
bruciare la carta e provocare un incendio.
ATTENZIONE! (continua)
Fig. 113 Posacenere
all'interno del portabic-
chieri anteriore
Altea italia Seite 146 Dienstag, 4. Oktober 2005 10:23 10

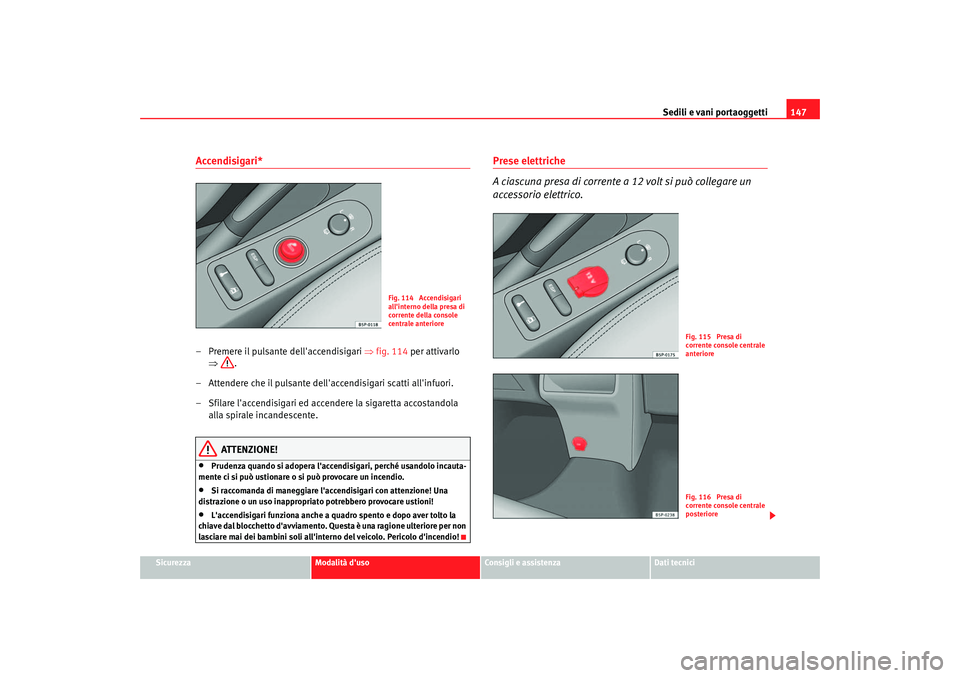

Sedili e vani portaoggetti147
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Accendisigari*– Premere il pulsante dell'accendisigari ⇒ fig. 114 per attivarlo
⇒ .
– Attendere che il pulsante dell'accendisigari scatti all'infuori.
– Sfilare l'accendisigari ed accendere la sigaretta accostandola alla spirale incandescente.
ATTENZIONE!
•
Prudenza quando si adopera l'accend isigari, perché usandolo incauta-
mente ci si può ustionare o si può provocare un incendio.
•
Si raccomanda di maneggiare l'accendisigari con attenzione! Una
distrazione o un uso inappropriato potrebbero provocare ustioni!
•
L'accendisigari funziona anche a quadro spento e dopo aver tolto la
chiave dal blocchetto d'avviamento. Questa è una ragione ulteriore per non
lasciare mai dei bambini soli all'inte rno del veicolo. Pericolo d'incendio!
Prese elettriche
A ciascuna presa di corrente a 12 volt si può collegare un
accessorio elettrico.
Fig. 114 Accendisigari
all'interno della presa di
corrente della console
centrale anteriore
Fig. 115 Presa di
corrente console centrale
anterioreFig. 116 Presa di
corrente console centrale
posteriore
Altea italia Seite 147 Dienstag, 4. Oktober 2005 10:23 10

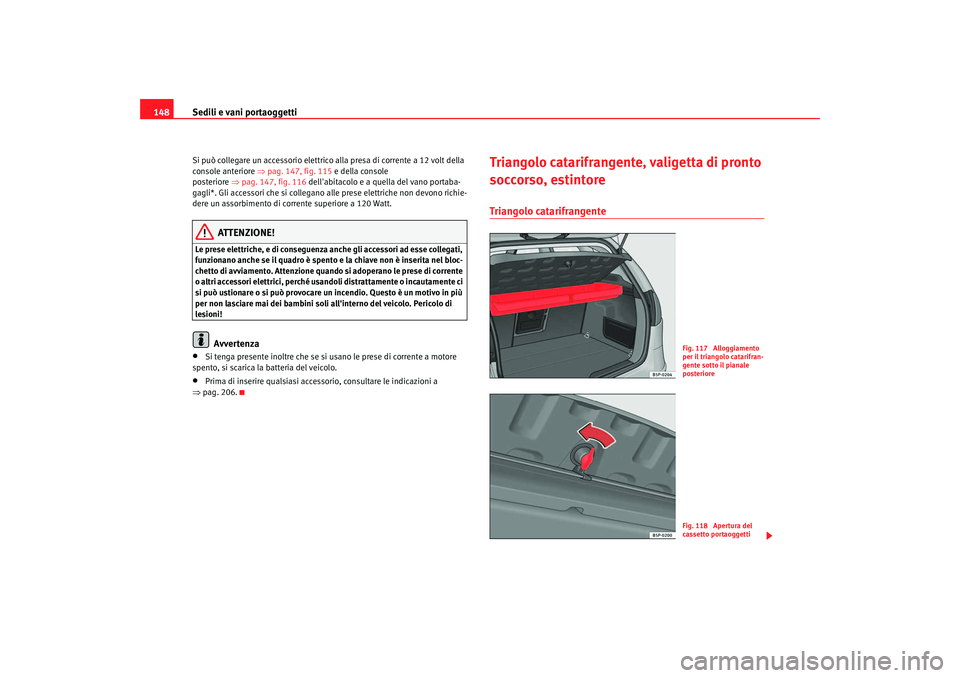

Sedili e vani portaoggetti
148Si può collegare un accessorio elettrico alla presa di corrente a 12 volt della
console anteriore ⇒ pag. 147, fig. 115 e della console
posteriore ⇒ pag. 147, fig. 116 dell'abitacolo e a quella del vano portaba-
gagli*. Gli accessori che si collegano alle prese elettriche non devono richie-
dere un assorbimento di corrente superiore a 120 Watt.
ATTENZIONE!
Le prese elettriche, e di conseguenza anche gli accessori ad esse collegati,
funzionano anche se il quadro è spento e la chiave non è inserita nel bloc-
chetto di avviamento. Attenzione quand o si adoperano le prese di corrente
o altri accessori elettrici, perché usandoli distrattamente o incautamente ci
si può ustionare o si può provocare un incendio. Questo è un motivo in più
per non lasciare mai dei bambini soli all'interno del veicolo. Pericolo di
lesioni!
Avvertenza
•
Si tenga presente inoltre che se si usano le prese di corrente a motore
spento, si scarica la batteria del veicolo.
•
Prima di inserire qualsiasi accessorio, consultare le indicazioni a
⇒ pag. 206.
Triangolo catarifrangente, valigetta di pronto
soccorso, estintoreTriangolo catarifrangente
Fig. 117 Alloggiamento
per il triangolo catarifran-
gente sotto il pianale
posterioreFig. 118 Apertura del
cassetto portaoggetti
Altea italia Seite 148 Dienstag, 4. Oktober 2005 10:23 10
