ABS Seat Altea 2006 Manuale del proprietario (in Italian)

Indice3
IndiceStruttura del manuale
. . . . . . . . . . . . .
Contenuti
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicurezza
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Viaggiare sicuri
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . .
Corretta posizione a sedere . . . . . . . . . . . . . . . .
Zona dei pedali . . . . . . . . . . . . . . . . . . . . . . . . . .
Carico dei bagagli . . . . . . . . . . . . . . . . . . . . . . . .
Cinture di sicurezza
. . . . . . . . . . . . . . . . . . . . . . .
Informazioni generali . . . . . . . . . . . . . . . . . . . . .
Importanza delle cinture di sicurezza . . . . . . . .
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . .
Pretensionatori . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema airbag
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontali . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag laterali . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag per la testa . . . . . . . . . . . . . . . . . . . . . . . .
Disattivazione degli airbag* . . . . . . . . . . . . . . . .
Sicurezza dei bambini
. . . . . . . . . . . . . . . . . . . .
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . .
Seggiolini per bambini . . . . . . . . . . . . . . . . . . . .
Fissaggio del seggiolino . . . . . . . . . . . . . . . . . . .
Modalità d'uso
. . . . . . . . . . . . . . . . . . . . . .
Strumentazione
. . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro generale . . . . . . . . . . . . . . . . . . . . . . . . .
Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . .
Display digitale del quadro strumenti . . . . . . . .
Menu quadro strumenti . . . . . . . . . . . . . . . . . . .
Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi sul volante
. . . . . . . . . . . . . . . . . . . . . .
Informazioni sull'uso del manuale . . . . . . . . . . .
Sistema audio . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema di Radionavigazione . . . . . . . . . . . . . . .
Comandi nel volante, illuminazione . . . . . . . . . .
Apertura e chiusura
. . . . . . . . . . . . . . . . . . . . . . .
Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . .
Chiavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Telecomando . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Impianto antifurto* . . . . . . . . . . . . . . . . . . . . . . .
Cofano vano bagagli . . . . . . . . . . . . . . . . . . . . . .
Finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tettuccio scorrevole e sollevabile* . . . . . . . . . . .
Per vedere ed essere visti
. . . . . . . . . . . . . . . . .
Luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luci interne . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Per una buona visibilità . . . . . . . . . . . . . . . . . . .
Tergicristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Specchietti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sedili e vani portaoggetti
. . . . . . . . . . . . . . . . .
Importanza di una corretta regolazione dei sedili
Poggiatesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sedili anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . .
Divano posteriore . . . . . . . . . . . . . . . . . . . . . . . .
Cassetto portaoggetti . . . . . . . . . . . . . . . . . . . . . Posacenere*, accendisigari* e prese elettriche .
Triangolo catarifrangente, valigetta di pronto
soccorso, estintore . . . . . . . . . . . . . . . . . . . . . . .
Bagagliaio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatizzazione
. . . . . . . . . . . . . . . . . . . . . . . . . .
Riscaldamento . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatronic 2C* . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvertenze generali . . . . . . . . . . . . . . . . . . . . . . .
Guida
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sterzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . .
Accensione e spegnimento del motore . . . . . . .
Cambio meccanico . . . . . . . . . . . . . . . . . . . . . . .
Cambio automatico*/cambio meccanico ad
innesto elettronico . . . . . . . . . . . . . . . . . . . . . . .
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema acustico di assistenza per il
parcheggio* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore di velocità (GRA)* . . . . . . . . . . . . . . .
Consigli e assistenza
. . . . . . . . . . . . . .
Tecnologia intelligente
. . . . . . . . . . . . . . . . . . . .
Freni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema antibloccaggio e antislittamento ruote M-
ABS (ABS E TCS) .
. . . .
. . . . . . . . . . . . . . . . . . . .
Sistema di controllo elettronico della stabilità
(ESP)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Guida economica ed ecologica
. . . . . . . . . . . .
Rodaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Catalizzatore* . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
6
7
7
7
10
17
18
20
20
22
26
30
32
32
36
39
43
46
48
48
50
52 57
57
57
58
61
67
74
86
86
86
90
94
95
95
101
102
104
107
109
112
115
115
121
124
124
128
132
132
133
135
137
139 146
148
149
152
152
154
158
161
163
163
164
165
166
169
170
175
176
178
183
183
183
184
185
188
188
189
Altea italia Seite 3 Dienstag, 4. Oktober 2005 10:23 10

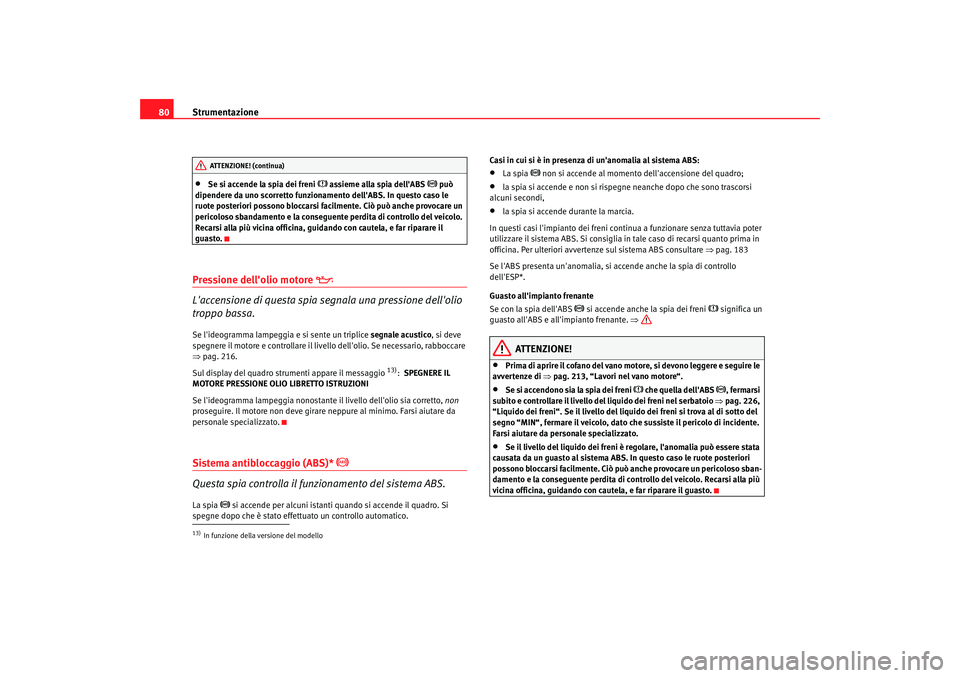

Strumentazione
80•
Se si accende la spia dei freni
 assieme alla spia dell'ABS
 può
dipendere da uno scorretto funzionamento dell'ABS. In questo caso le
ruote posteriori possono bloccarsi facilmente. Ciò può anche provocare un
pericoloso sbandamento e la conseguente perdita di controllo del veicolo.
Recarsi alla più vicina officina, guidando con cautela, e far riparare il
guasto.
Pressione dell'olio motore

L'accensione di questa spia segnala una pressione dell'olio
troppo bassa.Se l'ideogramma lampeggia e si sente un triplice segnale acustico , si deve
spegnere il motore e controllare il live llo dell'olio. Se necessario, rabboccare
⇒ pag. 216.
Sul display del quadro strumenti appare il messaggio
13): SPEGNERE IL
MOTORE PRESSIONE OLIO LIBRETTO ISTRUZIONI
Se l'ideogramma lampeggia nonostante il livello dell'olio sia corretto, non
proseguire. Il motore non deve girare neppure al minimo. Farsi aiutare da
personale specializzato.
Sistema antibloccaggio (ABS)*


Questa spia controlla il funzionamento del sistema ABS.
La spia
 si accende per alcuni istanti quando si accende il quadro. Si
spegne dopo che è stato effettuato un controllo automatico. Casi in cui si è in presenza di un'anomalia al sistema ABS:
•
La spia
 non si accende al momento dell'accensione del quadro;
•
la spia si accende e non si rispe
gne neanche dopo che sono trascorsi
alcuni secondi,
•
la spia si accende durante la marcia.
In questi casi l'impianto dei freni continua a funzionare senza tuttavia poter
utilizzare il sistema ABS. Si consiglia in tale caso di recarsi quanto prima in
officina. Per ulteriori avvertenze sul sistema ABS consultare ⇒pag. 183
Se l'ABS presenta un'anomalia, si accende anche la spia di controllo
dell'ESP*.
Guasto all'impianto frenante
Se con la spia dell'ABS
 si accende anche la spia dei freni
 significa un
guasto all'ABS e all'impianto frenante. ⇒
ATTENZIONE!
•
Prima di aprire il cofano del vano motore, si devono leggere e seguire le
avvertenze di ⇒ pag. 213, “Lavori nel vano motore“.
•
Se si accendono sia la spia dei freni
 che quella dell'ABS
, fermarsi
subito e controllare il livello del liquido dei freni nel serbatoio ⇒pag. 226,
“Liquido dei freni“. Se il livello del li quido dei freni si trova al di sotto del
segno “MIN“, fermare il veicolo, dato che sussiste il pericolo di incidente.
Farsi aiutare da personale specializzato.
•
Se il livello del liquido dei freni è regolare, l'anomalia può essere stata
causata da un guasto al sistema ABS. In questo caso le ruote posteriori
possono bloccarsi facilmente. Ciò può anche provocare un pericoloso sban-
damento e la conseguente perdita di controllo del veicolo. Recarsi alla più
vicina officina, guidando con cautela, e far riparare il guasto.
13)In funzione della versione del modelloATTENZIONE! (continua)
Altea italia Seite 80 Dienstag, 4. Oktober 2005 10:23 10

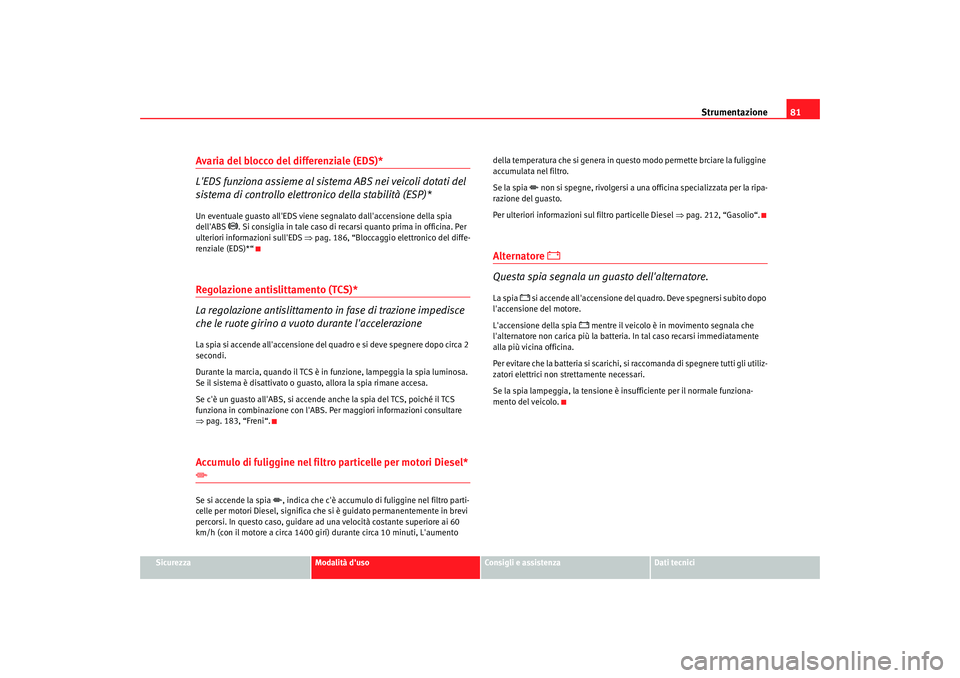

Strumentazione81
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Avaria del blocco del differenziale (EDS)*
L'EDS funziona assieme al sistema ABS nei veicoli dotati del
sistema di controllo elettronico della stabilità (ESP)*Un eventuale guasto all'EDS viene segnalato dall'accensione della spia
dell'ABS
. Si consiglia in tale caso di recarsi quanto prima in officina. Per
ulteriori informazioni sull'EDS ⇒pag. 186, “Bloccaggio elettronico del diffe-
renziale (EDS)*“
Regolazione antislittamento (TCS)*
La regolazione antislittamento in fase di trazione impedisce
che le ruote girino a vuoto durante l'accelerazioneLa spia si accende all'accensione del quadro e si deve spegnere dopo circa 2
secondi.
Durante la marcia, quando il TCS è in funzione, lampeggia la spia luminosa.
Se il sistema è disattivato o guasto, allora la spia rimane accesa.
Se c'è un guasto all'ABS, si accende anche la spia del TCS, poiché il TCS
funziona in combinazione con l'ABS. Per maggiori informazioni consultare
⇒ pag. 183, “Freni“.Accumulo di fuliggine nel filtro particelle per motori Diesel* Se si accende la spia
, indica che c'è accumulo di fuliggine nel filtro parti-
celle per motori Diesel, significa che si è guidato permanentemente in brevi
percorsi. In questo caso, guidare ad una velocità costante superiore ai 60
km/h (con il motore a circa 1400 giri) durante circa 10 minuti, L'aumento della temperatura che si genera in questo modo permette brciare la fuliggine
accumulata nel filtro.
Se la spia
 non si spegne, rivolgersi a una officina specializzata per la ripa-
razione del guasto.
Per ulteriori informazioni sul filtro particelle Diesel ⇒ pag. 212, “Gasolio“.
Alternatore


Questa spia segnala un guasto dell'alternatore.
La spia
 si accende all'accensione del qu adro. Deve spegnersi subito dopo
l'accensione del motore.
L'accensione della spia
 mentre il veicolo è in movimento segnala che
l'alternatore non carica più la batteria. In tal caso recarsi immediatamente
alla più vicina officina.
Per evitare che la batteria si scarichi, si raccomanda di spegnere tutti gli utiliz-
zatori elettrici non strettamente necessari.
Se la spia lampeggia, la tensione è insufficiente per il normale funziona-
mento del veicolo.
Altea italia Seite 81 Dienstag, 4. Oktober 2005 10:23 10

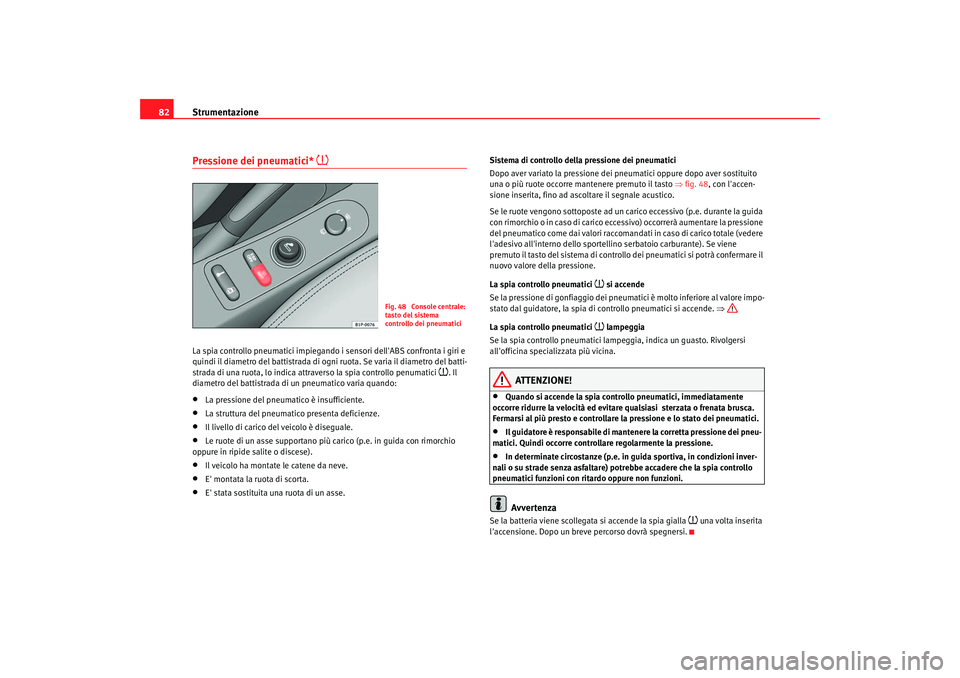

Strumentazione
82Pressione dei pneumatici*

La spia controllo pneumatici impiegando i sensori dell'ABS confronta i giri e
quindi il diametro del battistrada di ogni ruota. Se varia il diametro del batti-
strada di una ruota, lo indica attraverso la spia controllo penumatici
. Il
diametro del battistrada di un pneumatico varia quando:
•
La pressione del pneumatico è insufficiente.
•
La struttura del pneumatico presenta deficienze.
•
Il livello di carico del veicolo è diseguale.
•
Le ruote di un asse supportano più carico (p.e. in guida con rimorchio
oppure in ripide salite o discese).
•
Il veicolo ha montate le catene da neve.
•
E' montata la ruota di scorta.
•
E' stata sostituita una ruota di un asse. Sistema di controllo della pressione dei pneumatici
Dopo aver variato la pressione dei pneumatici oppure dopo aver sostituito
una o più ruote occorre mantenere premuto il tasto
⇒fig. 48, con l'accen-
sione inserita, fino ad ascoltare il segnale acustico.
Se le ruote vengono sottoposte ad un carico eccessivo (p.e. durante la guida
con rimorchio o in caso di carico ecce ssivo) occorrerà aumentare la pressione
del pneumatico come dai valori raccomandati in caso di carico totale (vedere
l'adesivo all'interno dello sportellin o serbatoio carburante). Se viene
premuto il tasto del sistema di controllo dei pneumatici si potrà confermare il
nuovo valore della pressione.
La spia controllo pneumatici
 si accende
Se la pressione di gonfiaggio dei pneuma tici è molto inferiore al valore impo-
stato dal guidatore, la spia di controllo pneumatici si accende. ⇒
La spia controllo pneumatici  lampeggia
Se la spia controllo pneumatici lampeggia, indica un guasto. Rivolgersi
all'officina specializzata più vicina.
ATTENZIONE!
•
Quando si accende la spia controllo pneumatici, immediatamente
occorre ridurre la velocità ed evitare qualsiasi sterzata o frenata brusca.
Fermarsi al più presto e controllare la pressione e lo stato dei pneumatici.
•
Il guidatore è responsabile di mantenere la corretta pressione dei pneu-
matici. Quindi occorre controllare regolarmente la pressione.
•
In determinate circostanze (p.e. in guida sportiva, in condizioni inver-
nali o su strade senza asfaltare) potrebbe accadere che la spia controllo
pneumatici funzioni con ritardo oppure non funzioni.Avvertenza
Se la batteria viene scollegata si accende la spia gialla
 una volta inserita
l'accensione. Dopo un breve percorso dovrà spegnersi.
Fig. 48 Console centrale:
tasto del sistema
controllo dei pneumatici
Altea italia Seite 82 Dienstag, 4. Oktober 2005 10:23 10

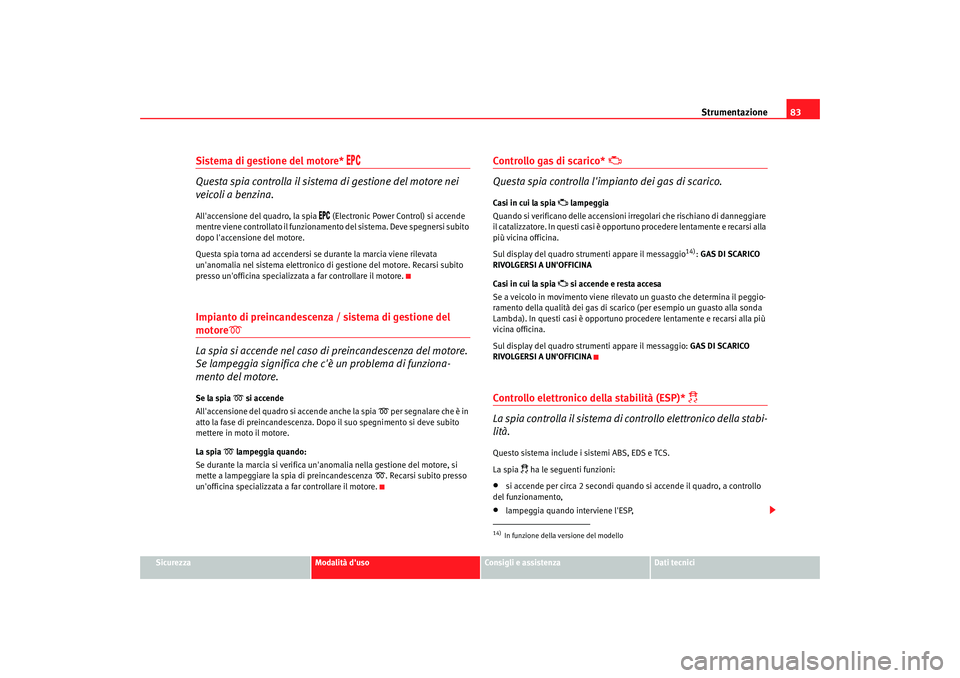

Strumentazione83
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Sistema di gestione del motore*


Questa spia controlla il sistema di gestione del motore nei
veicoli a benzina.
All'accensione del quadro, la spia
 (Electronic Power Control) si accende
mentre viene controllato il funzionamento del sistema. Deve spegnersi subito
dopo l'accensione del motore.
Questa spia torna ad accendersi se durante la marcia viene rilevata
un'anomalia nel sistema elettronico di gestione del motore. Recarsi subito
presso un'officina specializzata a far controllare il motore.
Impianto di preincandescenza / sistema di gestione del motore


La spia si accende nel caso di preincandescenza del motore.
Se lampeggia significa che c'è un problema di funziona-
mento del motore.
Se la spia
 si accende
All'accensione del quadro si accende anche la spia
 per segnalare che è in
atto la fase di preincandescenza. Dopo il suo spegnimento si deve subito
mettere in moto il motore.
La spia
 lampeggia quando:
Se durante la marcia si verifica un'a nomalia nella gestione del motore, si
mette a lampeggiare la spia di preincandescenza
. Recarsi subito presso
un'officina specializzata a far controllare il motore.
Controllo gas di scarico*


Questa spia
controlla l'impianto dei gas di scarico.
Casi in cui la spia
 lampeggia
Quando si verificano delle accensioni irregolari che rischiano di danneggiare
il catalizzatore. In questi casi è opportuno procedere lentamente e recarsi alla
più vicina officina.
Sul display del quadro strumenti appare il messaggio
14): GAS DI SCARICO
RIVOLGERSI A UN'OFFICINA
Casi in cui la spia
 si accende e resta accesa
Se a veicolo in movimento viene rileva to un guasto che determina il peggio-
ramento della qualità dei gas di scarico (per esempio un guasto alla sonda
Lambda). In questi casi è opportuno procedere lentamente e recarsi alla più
vicina officina.
Sul display del quadro strumenti appare il messaggio: GAS DI SCARICO
RIVOLGERSI A UN'OFFICINA
Controllo elettronico della stabilità (ESP)*

La spia controlla il sistema di controllo elettronico della stabi-
lità.
Questo sistema include i sistemi ABS, EDS e TCS.
La spia
 ha le seguenti funzioni:
•
si accende per circa 2 secondi quando si accende il quadro, a controllo
del funzionamento,
•
lampeggia quando interviene l'ESP,
14)In funzione della versione del modello
Altea italia Seite 83 Dienstag, 4. Oktober 2005 10:23 10

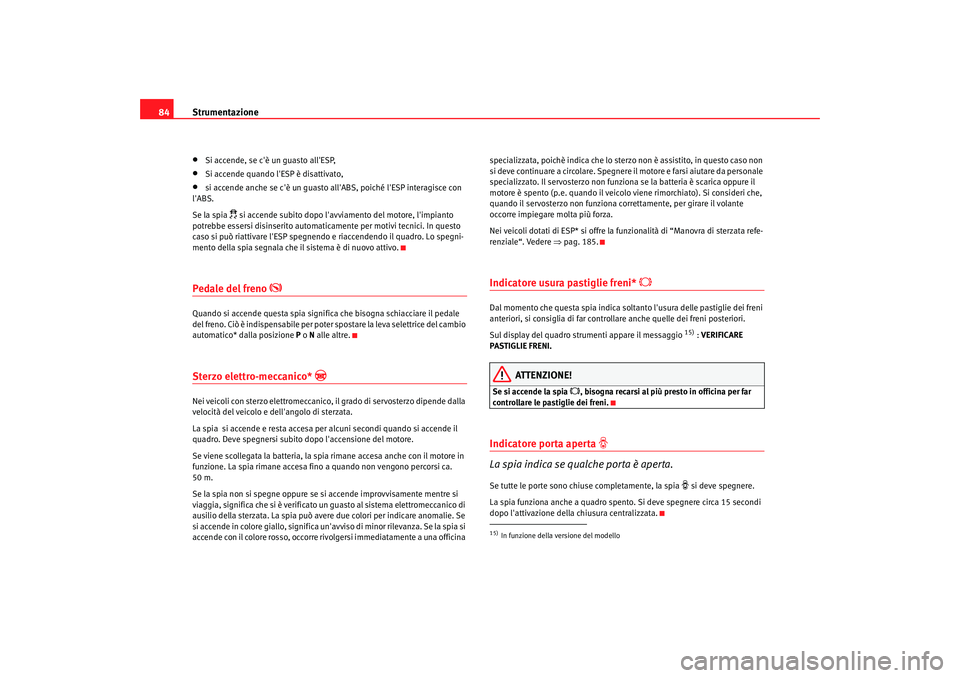

Strumentazione
84•
Si accende, se c'è un guasto all'ESP,
•
Si accende quando l'ESP è disattivato,
•
si accende anche se c'è un guasto all'ABS, poiché l'ESP interagisce con
l'ABS.
Se la spia
 si accende subito dopo l'avv iamento del motore, l'impianto
potrebbe essersi disinserito automaticamente per motivi tecnici. In questo
caso si può riattivare l'ESP spegnendo e riaccendendo il quadro. Lo spegni-
mento della spia segnala che il sistema è di nuovo attivo.
Pedale del freno

Quando si accende questa spia significa che bisogna schiacciare il pedale
del freno. Ciò è indispensabile per poter spostare la leva selettrice del cambio
automatico* dalla posizione P o N alle altre.Sterzo elettro-meccanico*


Nei veicoli con sterzo elettromeccanico, il grado di servosterzo dipende dalla
velocità del veicolo e dell'angolo di sterzata.
La spia si accende e resta accesa per alcuni secondi quando si accende il
quadro. Deve spegnersi subito dopo l'accensione del motore.
Se viene scollegata la batteria, la spia rimane accesa anche con il motore in
funzione. La spia rimane accesa fino a quando non vengono percorsi ca.
50 m.
Se la spia non si spegne oppure se si accende improvvisamente mentre si
viaggia, significa che si è verificato un guasto al sistema elettromeccanico di
ausilio della sterzata. La spia può avere due colori per indicare anomalie. Se
si accende in colore giallo, significa un'avv iso di minor rilevanza. Se la spia si
accende con il colore rosso, occorre rivolgersi immediatamente a una officina specializzata, poichè indica che lo ster
zo non è assistito, in questo caso non
si deve continuare a circolare. Spegnere il motore e farsi aiutare da personale
specializzato. Il servosterzo non funziona se la batteria è scarica oppure il
motore è spento (p.e. quando il veicolo viene rimorchiato). Si consideri che,
quando il servosterzo non funziona correttamente, per girare il volante
occorre impiegare molta più forza.
Nei veicoli dotati di ESP* si offre la fu nzionalità di “Manovra di sterzata refe-
renziale“. Vedere ⇒ pag. 185.
Indicatore usura pastiglie freni*

Dal momento che questa spia indica soltanto l'usura delle pastiglie dei freni
anteriori, si consiglia di far controllare anche quelle dei freni posteriori.
Sul display del quadro strumenti appare il messaggio
15) : VERIFICARE
PA STIGLIE FRENI.
ATTENZIONE!
Se si accende la spia
, bisogna recarsi al più presto in officina per far
controllare le pastiglie dei freni.
Indicatore porta aperta

La spia indica se qualche porta è aperta.Se tutte le porte sono chiuse completamente, la spia
 si deve spegnere.
La spia funziona anche a quadro spento. Si deve spegnere circa 15 secondi
dopo l'attivazione della chiusura centralizzata.
15)In funzione della versione del modello
Altea italia Seite 84 Dienstag, 4. Oktober 2005 10:23 10

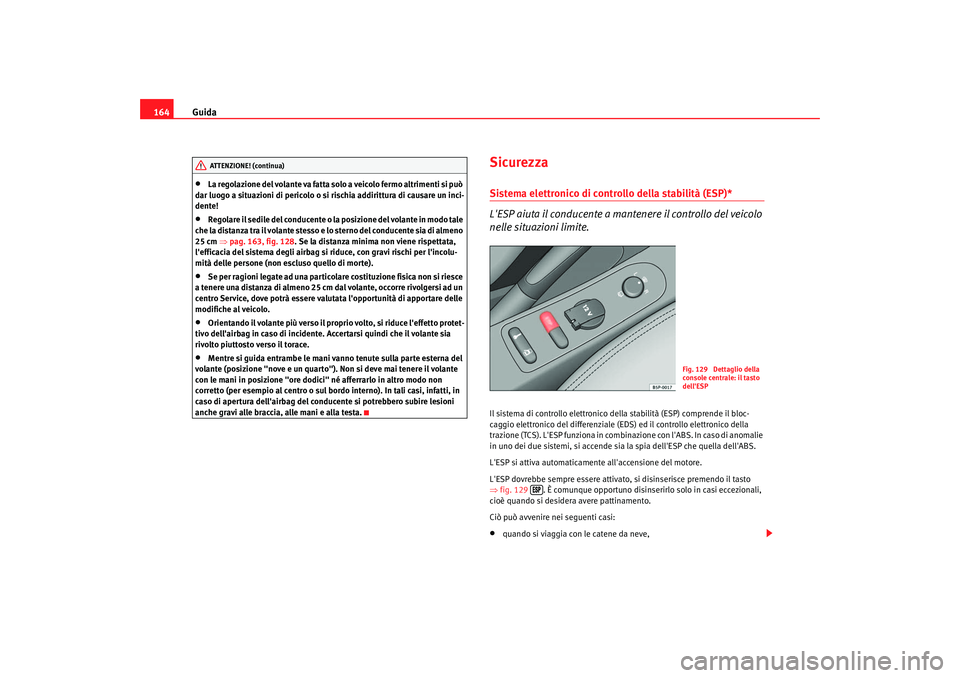

Guida
164•
La regolazione del volante va fatta solo a veicolo fermo altrimenti si può
dar luogo a situazioni di pericolo o si rischia addirittura di causare un inci-
dente!
•
Regolare il sedile del conducente o la posizione del volante in modo tale
che la distanza tra il volante stesso e lo sterno del conducente sia di almeno
25 cm ⇒pag. 163, fig. 128 . Se la distanza minima non viene rispettata,
l'efficacia del sistema degli airbag si riduce, con gravi rischi per l'incolu-
mità delle persone (non escluso quello di morte).
•
Se per ragioni legate ad una particolare costituzione fisica non si riesce
a tenere una distanza di almeno 25 cm dal volante, occorre rivolgersi ad un
centro Service, dove potrà essere valutata l'opportunità di apportare delle
modifiche al veicolo.
•
Orientando il volante più verso il proprio volto, si riduce l'effetto protet-
tivo dell'airbag in caso di incidente. Accertarsi quindi che il volante sia
rivolto piuttosto verso il torace.
•
Mentre si guida entrambe le mani vanno tenute sulla parte esterna del
volante (posizione "nove e un quarto"). Non si deve mai tenere il volante
con le mani in posizione "ore dodi ci" né afferrarlo in altro modo non
corretto (per esempio al centro o sul bor do interno). In tali casi, infatti, in
caso di apertura dell'airbag del conducente si potrebbero subire lesioni
anche gravi alle braccia, alle mani e alla testa.
SicurezzaSistema elettronico di controllo della stabilità (ESP)*
L'ESP aiuta il conducente a mantenere il controllo del veicolo
nelle situazioni limite.Il sistema di controllo elettronico della stabilità (ESP) comprende il bloc-
caggio elettronico del differenziale (EDS) ed il controllo elettronico della
trazione (TCS). L'ESP funziona in combinazione con l'ABS. In caso di anomalie
in uno dei due sistemi, si accende sia la spia dell'ESP che quella dell'ABS.
L'ESP si attiva automaticament e all'accensione del motore.
L'ESP dovrebbe sempre essere attivato, si disinserisce premendo il tasto
⇒ fig. 129 . È comunque opportuno disinserirlo solo in casi eccezionali,
cioè quando si desidera avere pattinamento.
Ciò può avvenire nei seguenti casi:•
quando si viaggia con le catene da neve,
ATTENZIONE! (continua)
Fig. 129 Dettaglio della
console centrale: il tasto
dell'ESP

Altea italia Seite 164 Dienstag, 4. Oktober 2005 10:23 10

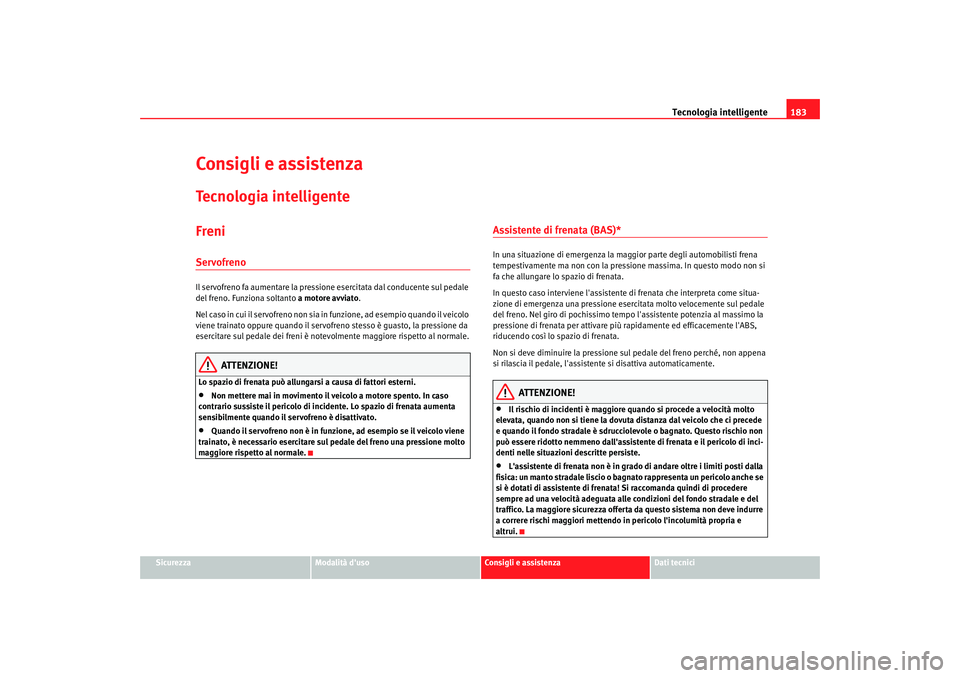

Tecnologia intelligente183
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Consigli e assistenzaTecnologia intelligenteFreniServofrenoIl servofreno fa aumentare la pressione esercitata dal conducente sul pedale
del freno. Funziona soltanto a motore avviato.
Nel caso in cui il servofreno non sia in funzione, ad esempio quando il veicolo
viene trainato oppure quando il servof reno stesso è guasto, la pressione da
esercitare sul pedale dei freni è notevo lmente maggiore rispetto al normale.
ATTENZIONE!
Lo spazio di frenata può allungarsi a causa di fattori esterni.•
Non mettere mai in movimento il veicolo a motore spento. In caso
contrario sussiste il pericolo di incidente. Lo spazio di frenata aumenta
sensibilmente quando il servofreno è disattivato.
•
Quando il servofreno non è in funzione, ad esempio se il veicolo viene
trainato, è necessario esercitare sul pedale del freno una pressione molto
maggiore rispetto al normale.
Assistente di frenata (BAS)*In una situazione di emergenza la maggior parte degli automobilisti frena
tempestivamente ma non con la pressione massima. In questo modo non si
fa che allungare lo spazio di frenata.
In questo caso interviene l'assistente di frenata che interpreta come situa-
zione di emergenza una pressione esercitata molto velocemente sul pedale
del freno. Nel giro di pochissimo tempo l'assistente potenzia al massimo la
pressione di frenata per attivare più rapidamente ed efficacemente l'ABS,
riducendo così lo spazio di frenata.
Non si deve diminuire la pressione sul pedale del freno perché, non appena
si rilascia il pedale, l'assistente si disattiva automaticamente.
ATTENZIONE!
•
Il rischio di incidenti è maggiore quando si procede a velocità molto
elevata, quando non si tiene la dovuta distanza dal veicolo che ci precede
e quando il fondo stradale è sdrucciol evole o bagnato. Questo rischio non
può essere ridotto nemmeno dall'assistente di frenata e il pericolo di inci-
denti nelle situazioni descritte persiste.
•
L'assistente di frenata non è in grado di andare oltre i limiti posti dalla
fisica: un manto stradale liscio o bagnato rappresenta un pericolo anche se
si è dotati di assistente di frenata! Si raccomanda quindi di procedere
sempre ad una velocità adeguata alle condizioni del fondo stradale e del
traffico. La maggiore sicurezza offerta da questo sistema non deve indurre
a correre rischi maggiori mettendo in pericolo l'incolumità propria e
altrui.
Altea italia Seite 183 Dienstag, 4. Oktober 2005 10:23 10

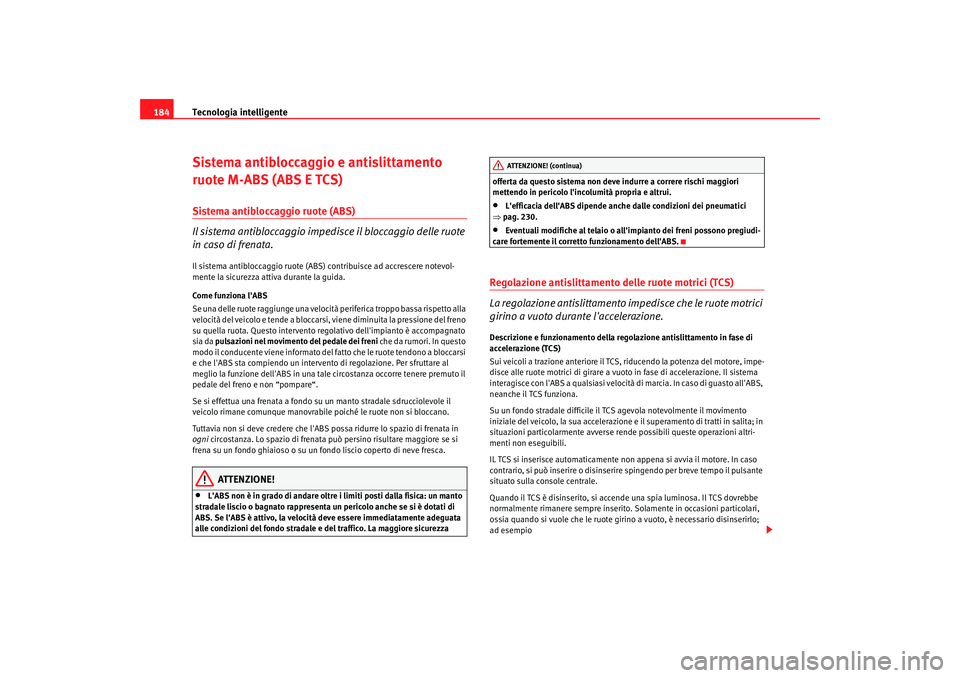

Tecnologia intelligente
184Sistema antibloccaggio e antislittamento
ruote M-ABS (ABS E TCS)Sistema antibloccaggio ruote (ABS)
Il sistema antibloccaggio impedisce il bloccaggio delle ruote
in caso di frenata.Il sistema antibloccaggio ruote (ABS) contribuisce ad accrescere notevol-
mente la sicurezza attiva durante la guida.
Come funziona l'ABS
Se una delle ruote raggiunge una velocità periferica troppo bassa rispetto alla
velocità del veicolo e tende a bloccarsi, viene diminuita la pressione del freno
su quella ruota. Questo intervento regolativo dell'impianto è accompagnato
sia da pulsazioni nel movimento del pedale dei freni che da rumori. In questo
modo il conducente viene informato del fatto che le ruote tendono a bloccarsi
e che l'ABS sta compiendo un intervento di regolazione. Per sfruttare al
meglio la funzione dell'ABS in una tale circostanza occorre tenere premuto il
pedale del freno e non “pompare“.
Se si effettua una frenata a fondo su un manto stradale sdrucciolevole il
veicolo rimane comunque manovrabile poiché le ruote non si bloccano.
Tuttavia non si deve credere che l'ABS possa ridurre lo spazio di frenata in
ogni circostanza. Lo spazio di frenata può persino risultare maggiore se si
frena su un fondo ghiaioso o su un fondo liscio coperto di neve fresca.
ATTENZIONE!
•
L'ABS non è in grado di andare oltre i limiti posti dalla fisica: un manto
stradale liscio o bagnato rappresenta un pericolo anche se si è dotati di
ABS. Se l'ABS è attivo, la velocità deve essere immediatamente adeguata
alle condizioni del fondo stradale e del traffico. La maggiore sicurezza offerta da questo sistema non deve indurre a correre rischi maggiori
mettendo in pericolo l'incolumità propria e altrui.
•
L'efficacia dell'ABS dipende anche dalle condizioni dei pneumatici
⇒ pag. 230.
•
Eventuali modifiche al telaio o all'impianto dei freni possono pregiudi-
care fortemente il corretto funzionamento dell'ABS.
Regolazione antislittamento delle ruote motrici (TCS)
La regolazione antislittamento impedisce che le ruote motrici
girino a vuoto durante l'accelerazione.Descrizione e funzionamento della r egolazione antislittamento in fase di
accelerazione (TCS)
Sui veicoli a trazione anteriore il TCS, riducendo la potenza del motore, impe-
disce alle ruote motrici di girare a vuoto in fase di accelerazione. Il sistema
interagisce con l'ABS a qualsiasi velocità di marcia. In caso di guasto all'ABS,
neanche il TCS funziona.
Su un fondo stradale difficile il TC S agevola notevolmente il movimento
iniziale del veicolo, la sua accelerazione e il superamento di tratti in salita; in
situazioni particolarmente avverse rende possibili queste operazioni altri-
menti non eseguibili.
IL TCS si inserisce automaticamente non appena si avvia il motore. In caso
contrario, si può inserire o disinserire spingendo per breve tempo il pulsante
situato sulla console centrale.
Quando il TCS è disinserito, si accende una spia luminosa. Il TCS dovrebbe
normalmente rimanere sempre inserito. Solamente in occasioni particolari,
ossia quando si vuole che le ruote girino a vuoto, è necessario disinserirlo;
ad esempio
ATTENZIONE! (continua)
Altea italia Seite 184 Dienstag, 4. Oktober 2005 10:23 10

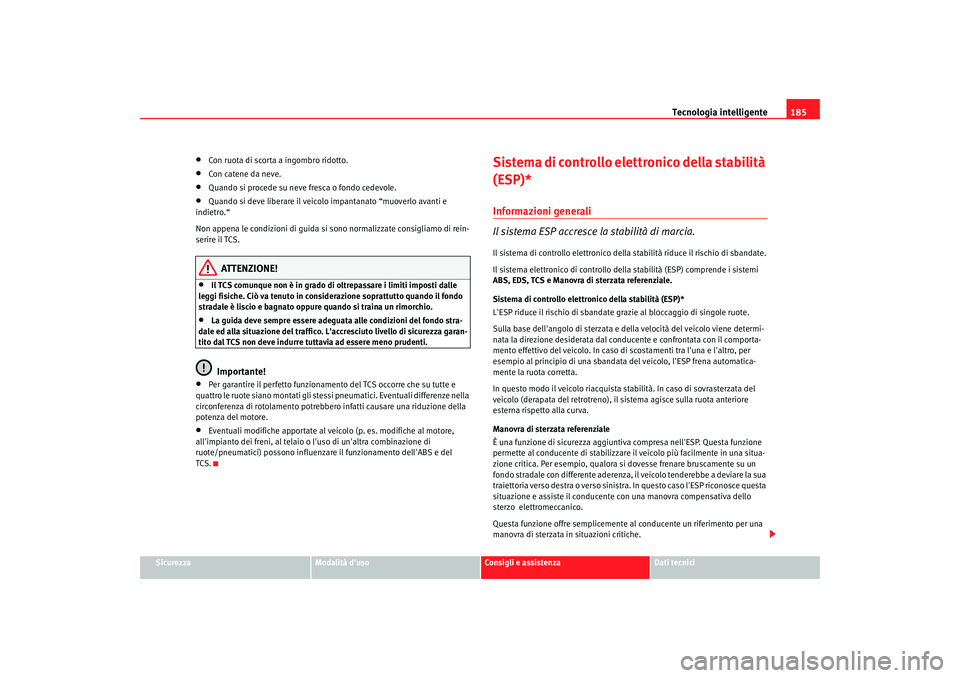

Tecnologia intelligente185
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Con ruota di scorta a ingombro ridotto.
•
Con catene da neve.
•
Quando si procede su neve fresca o fondo cedevole.
•
Quando si deve liberare il veicolo impantanato “muoverlo avanti e
indietro.“
Non appena le condizioni di guida si sono normalizzate consigliamo di rein-
serire il TCS.
ATTENZIONE!
•
Il TCS comunque non è in grado di oltrepassare i limiti imposti dalle
leggi fisiche. Ciò va tenuto in consid erazione soprattutto quando il fondo
stradale è liscio e bagnato oppure quando si traina un rimorchio.
•
La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L'accresciuto livello di sicurezza garan-
tito dal TCS non deve indurre tuttavia ad essere meno prudenti.Importante!
•
Per garantire il perfetto funzionamento del TCS occorre che su tutte e
quattro le ruote siano montati gli stessi pneumatici. Eventuali differenze nella
circonferenza di rotolamento potrebbero infatti causare una riduzione della
potenza del motore.
•
Eventuali modifiche apportate al veicolo (p. es. modifiche al motore,
all'impianto dei freni, al telaio o l'uso di un'altra combinazione di
ruote/pneumatici) possono influenzare il funzionamento dell'ABS e del
TCS.
Sistema di controllo elettronico della stabilità
(ESP)*Informazioni generali
Il sistema ESP accresce la stabilità di marcia.Il sistema di controllo elettronico della stabilità riduce il rischio di sbandate.
Il sistema elettronico di controllo della stabilità (ESP) comprende i sistemi
ABS, EDS, TCS e Manovra di sterzata referenziale.
Sistema di controllo elettronico della stabilità (ESP)*
L'ESP riduce il rischio di sbandate grazie al bloccaggio di singole ruote.
Sulla base dell'angolo di sterzata e de lla velocità del veicolo viene determi-
nata la direzione desiderata dal conducente e confrontata con il comporta-
mento effettivo del veicolo. In caso di scostamenti tra l'una e l'altro, per
esempio al principio di una sbandata del veicolo, l'ESP frena automatica-
mente la ruota corretta.
In questo modo il veicolo riacquista stabilità. In caso di sovrasterzata del
veicolo (derapata del retrotreno), il sistema agisce sulla ruota anteriore
esterna rispetto alla curva.
Manovra di sterzata referenziale
È una funzione di sicurezza aggiuntiva compresa nell'ESP. Questa funzione
permette al conducente di stabilizzare il veicolo più facilmente in una situa-
zione critica. Per esempio, qualora si dovesse frenare bruscamente su un
fondo stradale con differente aderenza, il veicolo tenderebbe a deviare la sua
traiettoria verso destra o verso sinistra. In questo caso l'ESP riconosce questa
situazione e assiste il conducente con una manovra compensativa dello
sterzo elettromeccanico.
Questa funzione offre semplicemente al conducente un riferimento per una
manovra di sterzata in situazioni critiche.
Altea italia Seite 185 Dienstag, 4. Oktober 2005 10:23 10
