Seat Altea 2008 Manual del propietario (in Spanish)

Situaciones diversas259
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

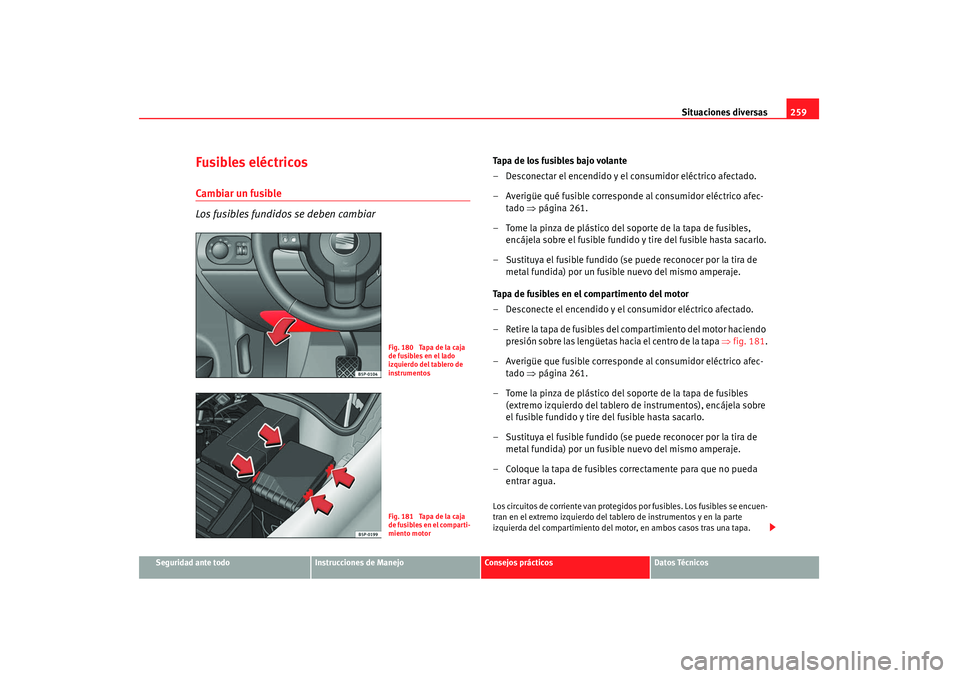

Fusibles eléctricosCambiar un fusible
Los fusibles fundidos se deben cambiar
Tapa de los fusibles bajo volante
– Desconectar el encendido y el consumidor eléctrico afectado.
– Averigüe qué fusible corresponde al consumidor eléctrico afec-
tado ⇒página 261.
– Tome la pinza de plástico del soporte de la tapa de fusibles, encájela sobre el fusible fundido y tire del fusible hasta sacarlo.
– Sustituya el fusible fundido (se puede reconocer por la tira de metal fundida) por un fusible nuevo del mismo amperaje.
Tapa de fusibles en el compartimento del motor
– Desconecte el encendido y el consumidor eléctrico afectado.
– Retire la tapa de fusibles del compartimiento del motor haciendo presión sobre las lengüetas hacia el centro de la tapa ⇒fig. 181 .
– Averigüe que fusible corresponde al consumidor eléctrico afec- tado ⇒página 261.
– Tome la pinza de plástico del soporte de la tapa de fusibles (extremo izquierdo del tablero de instrumentos), encájela sobre
el fusible fundido y tire del fusible hasta sacarlo.
– Sustituya el fusible fundido (se puede reconocer por la tira de metal fundida) por un fusible nuevo del mismo amperaje.
– Coloque la tapa de fusibles correctamente para que no pueda entrar agua.Los circuitos de corriente van protegidos por fusibles. Los fusibles se encuen-
tran en el extremo izquierdo del tablero de instrumentos y en la parte
izquierda del compartimiento del motor, en ambos casos tras una tapa.
Fig. 180 Tapa de la caja
de fusibles en el lado
izquierdo del tablero de
instrumentosFig. 181 Tapa de la caja
de fusibles en el comparti-
miento motor
s1ho.4.book Seite 259 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas

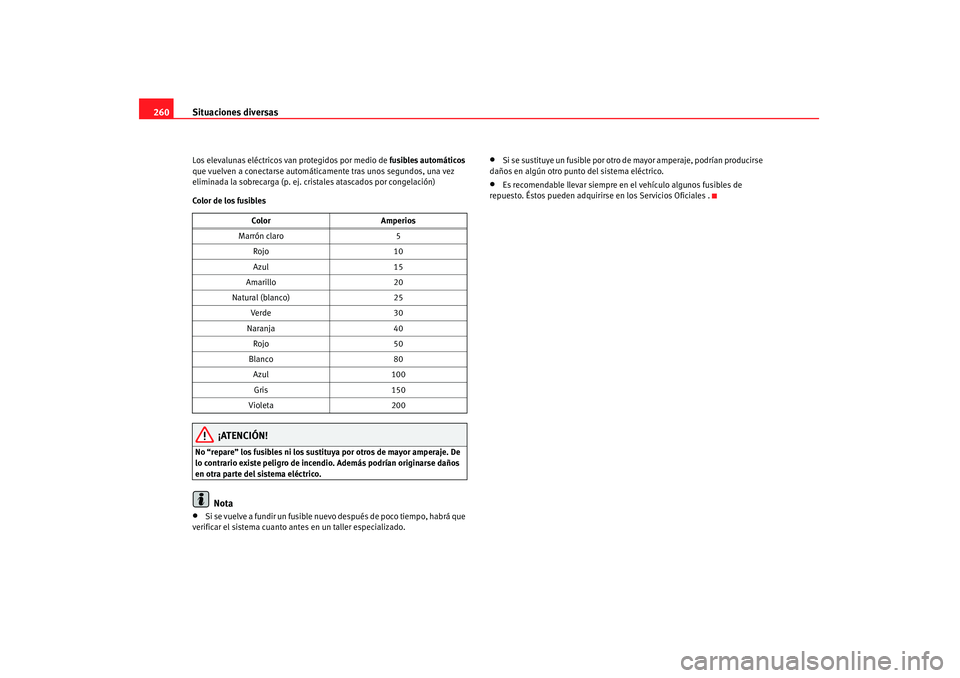

260Los elevalunas eléctricos van protegidos por medio de fusibles automáticos
que vuelven a conectarse automáticamente tras unos segundos, una vez
eliminada la sobrecarga (p. ej. cr istales atascados por congelación)
Color de los fusibles
¡ATENCIÓN!
No “repare” los fusibles ni los sustituya por otros de mayor amperaje. De
lo contrario existe peligro de ince ndio. Además podrían originarse daños
en otra parte del sistema eléctrico.
Nota
•
Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá que
verificar el sistema cuanto antes en un taller especializado.
•
Si se sustituye un fusible por otro de mayor amperaje, podrían producirse
daños en algún otro punto del sistema eléctrico.
•
Es recomendable llevar siempre en el vehículo algunos fusibles de
repuesto. Éstos pueden adquirirse en los Servicios Oficiales .
Color Amperios
Marrón claro 5
Rojo 10
Azul 15
Amarillo 20
Natural (blanco) 25
Verde 30
Naranja 40
Rojo 50
Blanco 80
Azul 100
Gris 150
Violeta 200
s1ho.4.book Seite 260 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas261
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

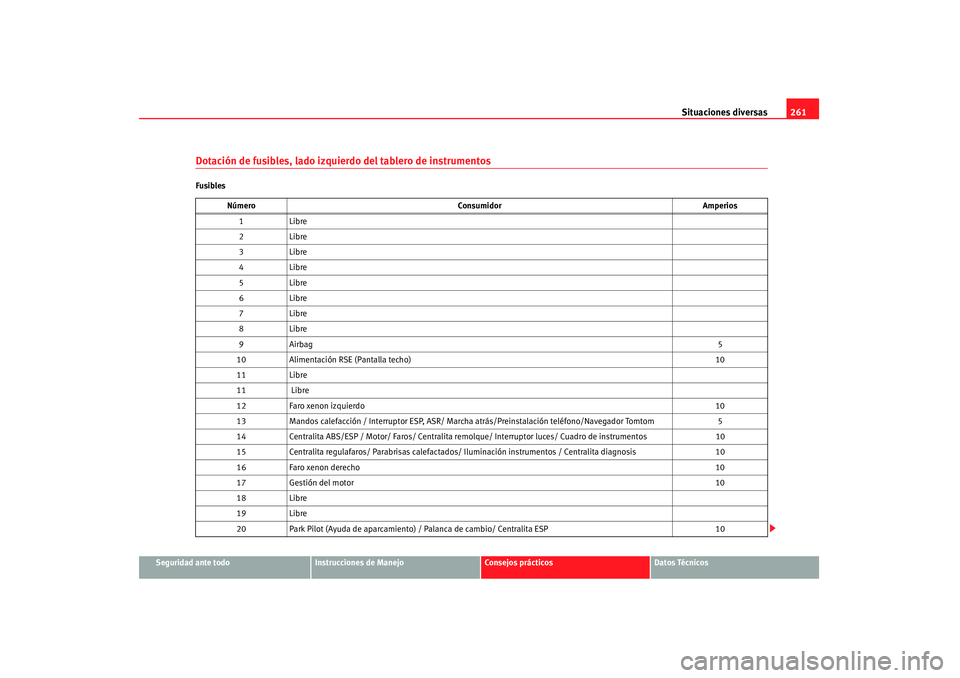

Dotación de fusibles, lado izquierdo del tablero de instrumentosFusibles
Número Consumidor Amperios
1 Libre
2 Libre
3 Libre
4 Libre
5 Libre
6 Libre
7 Libre
8 Libre
9 Airbag 5
10 Alimentación RSE (Pantalla techo) 10
11 Libre
11 Libre
12 Faro xenon izquierdo 10
13 Mandos calefacción / Interruptor ESP, ASR/ Marcha atrás/Preinstalación teléfono/Navegador Tomtom 5
14 Centralita ABS/ESP / Motor/ Faro s/ Centralita remolque/ Interruptor luces/ Cuadro de instrumentos 10
15 Centralita regulafaros/ Parabrisas calefactados/ Iluminación instrumentos / Centralita diagnosis 10
16 Faro xenon derecho 10
17 Gestión del motor 10
18 Libre
19 Libre
20 Park Pilot (Ayuda de aparcamiento) / Palanca de cambio/ Centralita ESP 10
s1ho.4.book Seite 261 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas
262

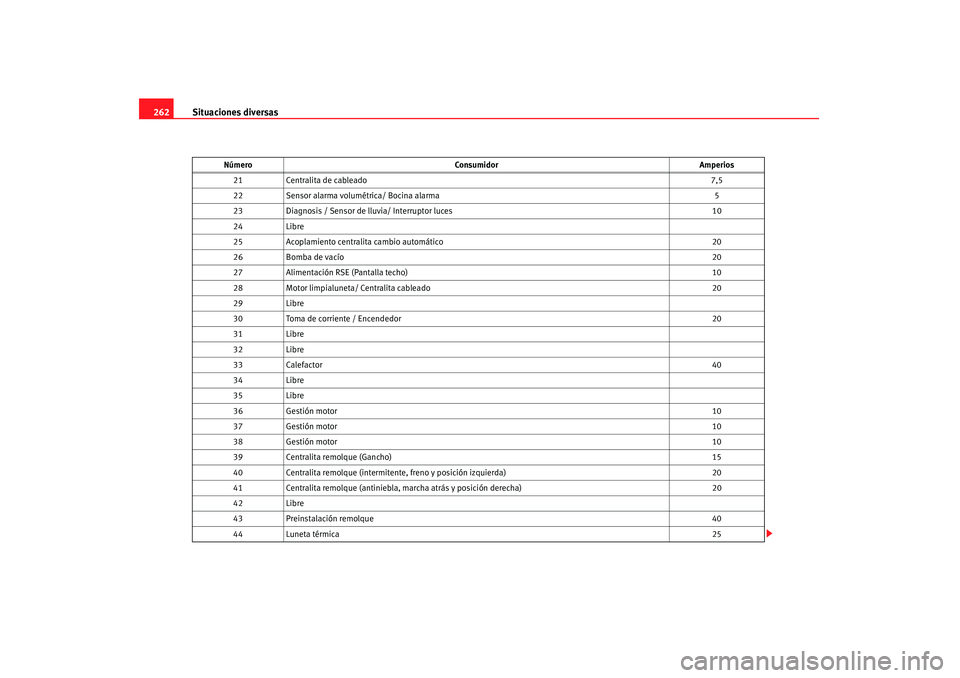

21 Centralita de cableado 7,5
22 Sensor alarma volumétrica/ Bocina alarma 5
23 Diagnosis / Sensor de lluvia/ Interruptor luces 10
24 Libre
25 Acoplamiento centrali ta cambio automático 20
26 Bomba de vacío 20
27 Alimentación RSE (Pantalla techo) 10
28 Motor limpialuneta/ Centralita cableado 20
29 Libre
30 Toma de corriente / Encendedor 20
31 Libre
32 Libre
33 Calefactor 40
34 Libre
35 Libre
36 Gestión motor 10
37 Gestión motor 10
38 Gestión motor 10
39 Centralita remolque (Gancho) 15
40 Centralita remolque (intermitente, freno y posición izquierda) 20
41 Centralita remolque (antiniebla, marcha atrás y posición derecha) 20
42 Libre
43 Preinstalación remolque 40
44 Luneta térmica 25
Número
Consumidor Amperios
s1ho.4.book Seite 262 Donnerstag, 19. Juli 2007 4:21 16

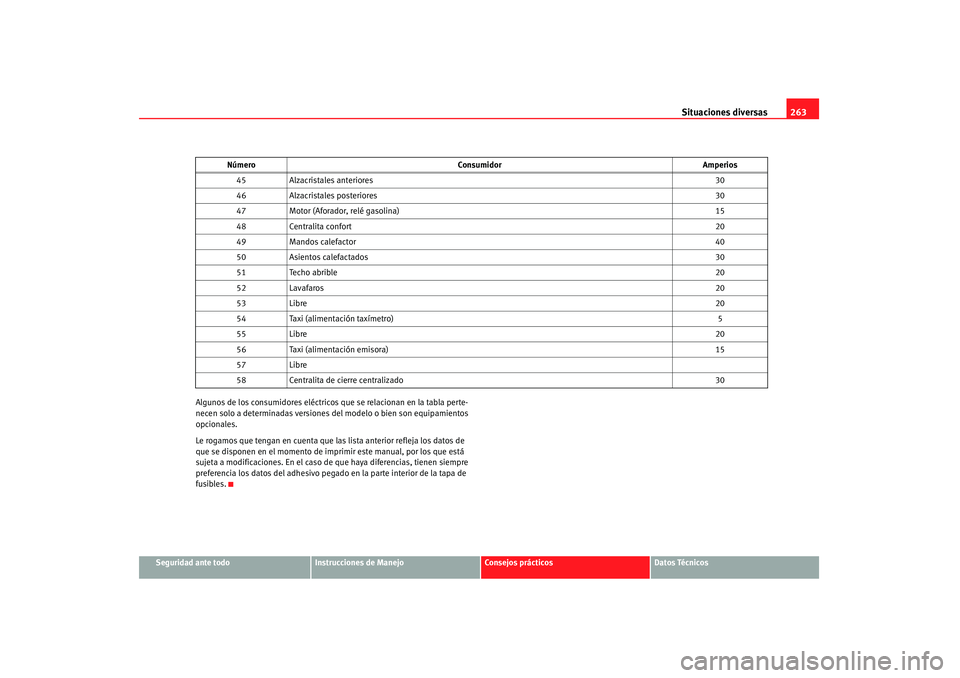

Situaciones diversas263
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Algunos de los consumidores eléctricos que se relacionan en la tabla perte-
necen solo a determinadas versiones del modelo o bien son equipamientos
opcionales.
Le rogamos que tengan en cuenta que las lista anterior refleja los datos de
que se disponen en el momento de im
primir este manual, por los que está
sujeta a modificaciones. En el caso de que haya diferencias, tienen siempre
preferencia los datos del adhesivo pegado en la parte interior de la tapa de
fusibles. 45
Alzacristales anteriores 30
46 Alzacristales posteriores 30
47 Motor (Aforador, relé gasolina) 15
48 Centralita confort 20
49 Mandos calefactor 40
50 Asientos calefactados 30
51 Techo abrible 20
52 Lavafaros 20
53 Libre 20
54 Taxi (alimentación taxímetro) 5
55 Libre 20
56 Taxi (alimentación emisora) 15
57 Libre
58 Centralita de cierre centralizado 30
Número
Consumidor Amperios
s1ho.4.book Seite 263 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas

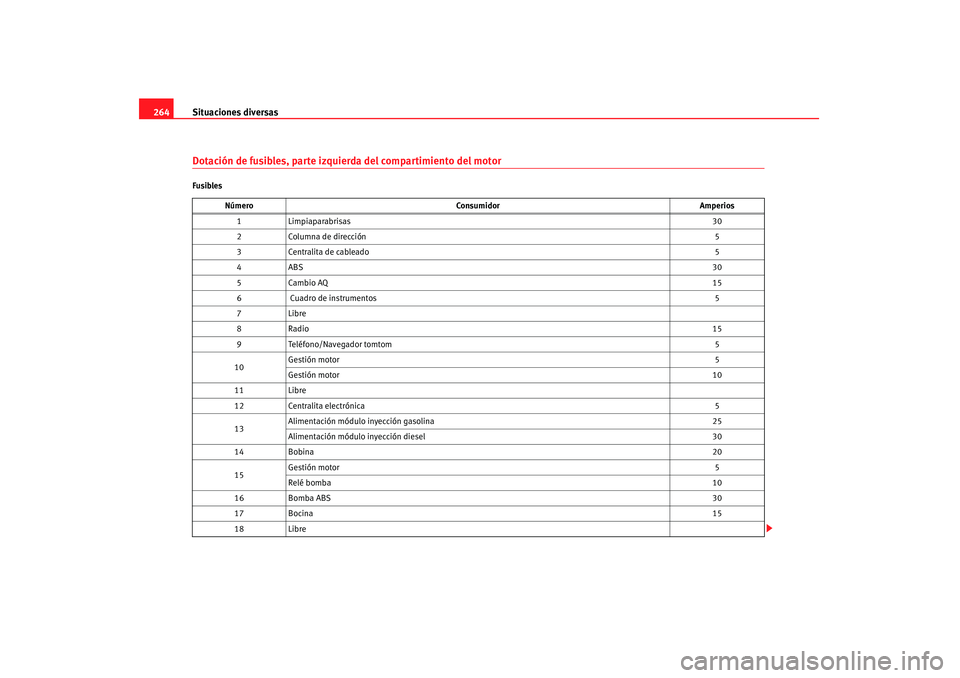

264Dotación de fusibles, parte izquierda del compartimiento del motorFusibles
Número Consumidor Amperios
1 Limpiaparabrisas 30
2 Columna de dirección 5
3 Centralita de cableado 5
4A BS 30
5 Cambio AQ 15
6 Cuadro de instrumentos 5
7L ib re
8R ad io 15
9 Teléfono/Navegador tomtom 5
10 Gestión motor
5
Gestión motor 10
11 Libre
12 Centralita electrónica 5
13 Alimentación módulo inyección gasolina
25
Alimentación módulo inyección diesel 30
14 Bobina 20
15 Gestión motor
5
Relé bomba 10
16 Bomba ABS 30
17 Bocina 15
18 Libre
s1ho.4.book Seite 264 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas265
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

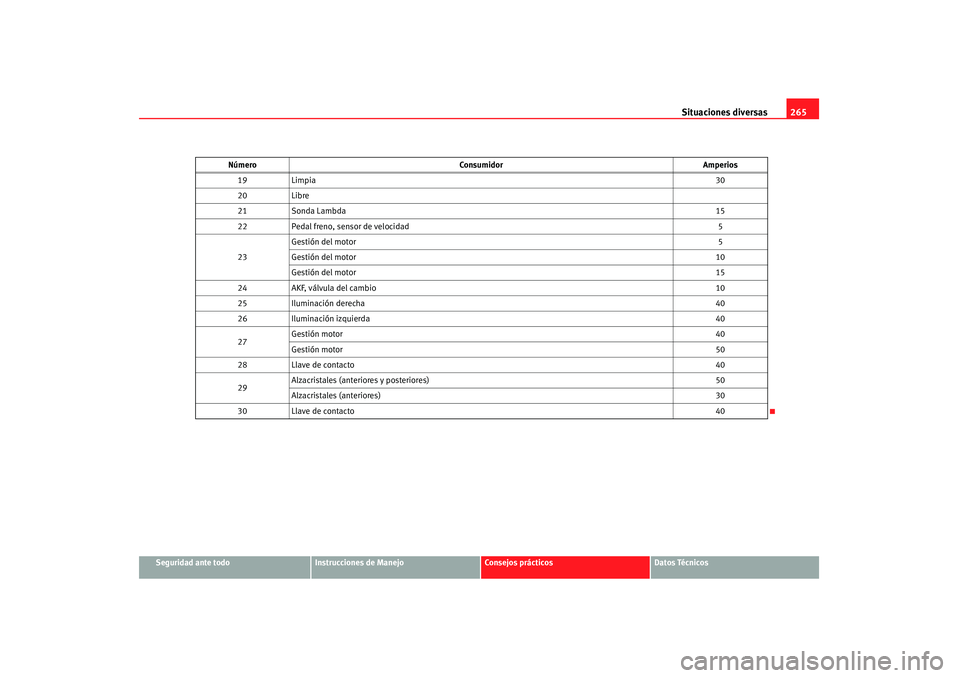

19
Limpia 30
20 Libre
21 Sonda Lambda 15
22 Pedal freno, sensor de velocidad 5
23 Gestión del motor
5
Gestión del motor 10
Gestión del motor 15
24 AKF, válvula del cambio 10
25 Iluminación derecha 40
26 Iluminación izquierda 40
27 Gestión motor
40
Gestión motor 50
28 Llave de contacto 40
29 Alzacristales (anteriores y posteriores)
50
Alzacristales (anteriores) 30
30 Llave de contacto 40
Número
Consumidor Amperios
s1ho.4.book Seite 265 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas

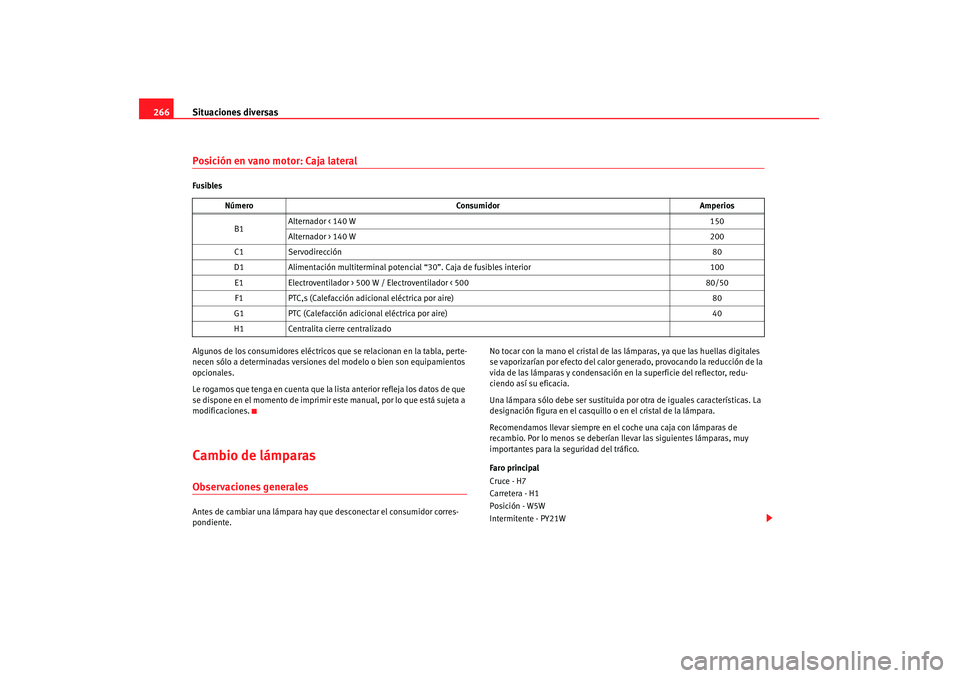

266Posición en vano motor: Caja lateralFusibles
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones de l modelo o bien son equipamientos
opcionales.
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones.Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente. No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían
llevar las siguientes lámparas, muy
importantes para la seguridad del tráfico.
Faro principal
Cruce - H7
Carretera - H1
Posición - W5W
Intermitente - PY21W
Número
Consumidor Amperios
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Servodirección 80
D1 Alimentación multiterminal potencia l “30”. Caja de fusibles interior 100
E1 Electroventilador > 500 W / Electroventilador < 500 80/50
F1 PTC,s (Calefacción adicional eléctrica por aire) 80
G1 PTC (Calefacción adicional eléctrica por aire) 40
H1 Centralita cierre centralizado
s1ho.4.book Seite 266 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas267
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

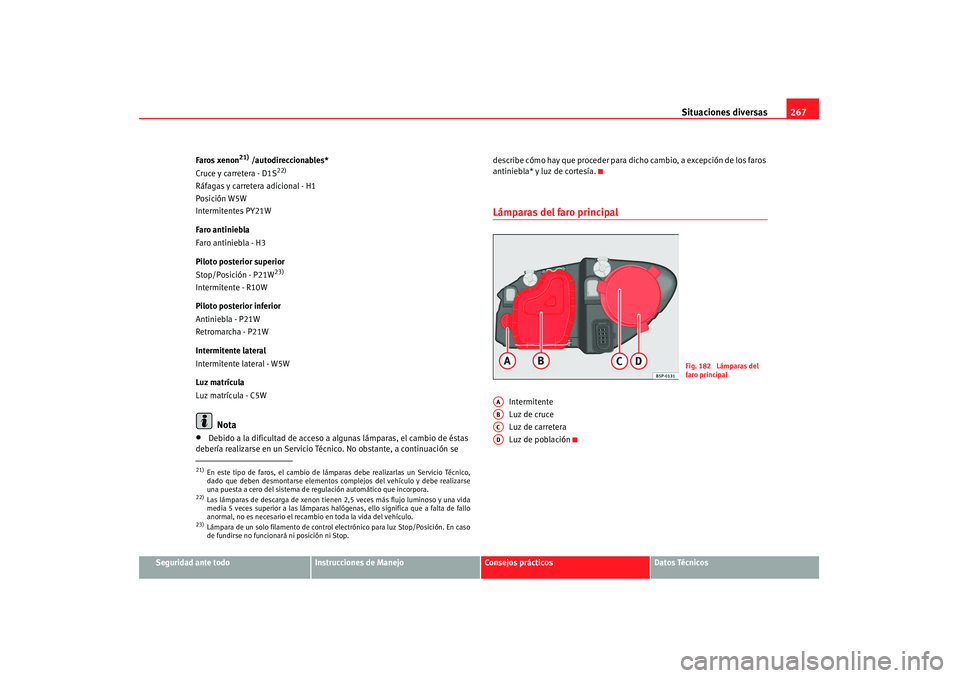

Faros xenon
21) /autodireccionables*
Cruce y carretera - D1S
22)
Ráfagas y carretera adicional - H1
Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior superior
Stop/Posición - P21W
23)
Intermitente - R10W
Piloto posterior inferior
Antiniebla - P21W
Retromarcha - P21W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•
Debido a la dificultad de acceso a al gunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla* y luz de cortesía.
Lámparas del faro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población
21)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.22)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.23)Lámpara de un solo filamento de control electrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.
Fig. 182 Lámparas del
faro principal
AAABACAD
s1ho.4.book Seite 267 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas
268Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas ⇒fig. 183 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de cruce–Abra el capo del motor
Fig. 183 Lámpara luz
intermitente
AA
Fig. 184 Luz de cruceFig. 185 Luz de cruce
s1ho.4.book Seite 268 Donnerstag, 19. Juli 2007 4:21 16
