Cockpit

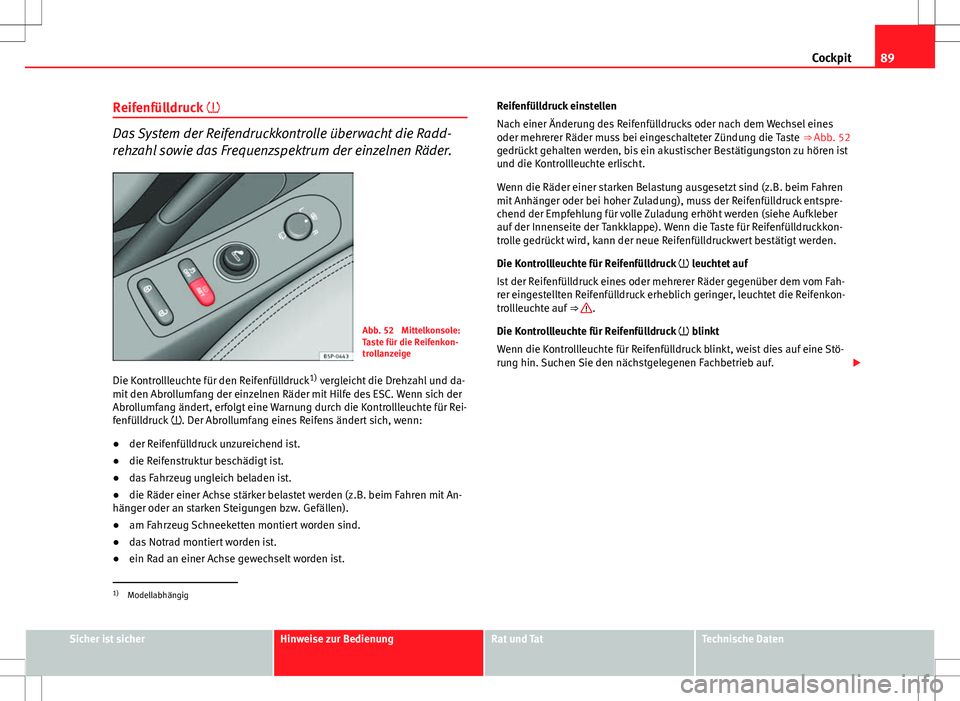

Reifenfülldruck
Das System der Reifendruckkontrolle überwacht die Radd-
rehzahl sowie das Frequenzspektrum der einzelnen Räder.
Abb. 52 Mittelkonsole:
Taste für die Reifenkon-
trollanzeige
Die Kontrollleuchte für den Reifenfülldruck 1)
vergleicht die Drehzahl und da-
mit den Abrollumfang der einzelnen Räder mit Hilfe des ESC. Wenn sich der
Abrollumfang ändert, erfolgt eine Warnung durch die Kontrollleuchte für Rei-
fenfülldruck . Der Abrollumfang eines Reifens ändert sich, wenn:
● der Reifenfülldruck unzureichend ist.
● die Reifenstruktur beschädigt ist.
● das Fahrzeug ungleich beladen ist.
● die Räder einer Achse stärker belastet werden (z.B. beim Fahren mit An-
hänger oder an starken Steigungen bzw. Gefällen).
● am Fahrzeug Schneeketten montiert worden sind.
● das Notrad montiert worden ist.
● ein Rad an einer Achse gewechselt worden ist. Reifenfülldruck einstellen
Nach einer Änderung des Reifenfülldrucks oder nach dem Wechsel eines
oder mehrerer Räder muss bei eingeschalteter Zündung die Taste
⇒ Abb. 52
gedrückt gehalten werden, bis ein akustischer Bestätigungston zu hören ist
und die Kontrollleuchte erlischt.
Wenn die Räder einer starken Belastung ausgesetzt sind (z.B. beim Fahren
mit Anhänger oder bei hoher Zuladung), muss der Reifenfülldruck entspre-
chend der Empfehlung für volle Zuladung erhöht werden (siehe Aufkleber
auf der Innenseite der Tankklappe). Wenn die Taste für Reifenfülldruckkon-
trolle gedrückt wird, kann der neue Reifenfülldruckwert bestätigt werden.
Die Kontrollleuchte für Reifenfülldruck leuchtet auf
Ist der Reifenfülldruck eines oder mehrerer Räder gegenüber dem vom Fah-
rer eingestellten Reifenfülldruck erheblich geringer, leuchtet die Reifenkon-
trollleuchte auf ⇒
.
Die Kontrollleuchte für Reifenfülldruck blinkt
Wenn die Kontrollleuchte für Reifenfülldruck blinkt, weist dies auf eine Stö-
rung hin. Suchen Sie den nächstgelegenen Fachbetrieb auf.
1)
Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 92 of 327
90Cockpit
ACHTUNG
● Wenn die Kontrollleuchte für Reifenfülldruck aufleuchtet, müssen die
Geschwindigkeit sofort verringert und jegliche abrupte Richtungswech-
sel und Bremsmanöver vermieden werden. Halten Sie das Fahrzeug so
schnell wie möglich an, und überprüfen Sie den Fülldruck und Zustand
der Reifen.
● Der Fahrer ist für den korrekten Reifenfülldruck verantwortlich. Daher
sollten Sie den Reifenfülldruck regelmäßig kontrollieren.
● Unter bestimmten Umständen (z.B. bei sportlicher Fahrweise, im Win-
ter oder bei der Fahrt auf nicht asphaltierten Straßen) kann es vorkom-
men, dass die Kontrollleuchte für Reifenfülldruck mit Verzögerung oder
überhaupt nicht funktioniert.
Hinweis
Wenn die Batterie abgeklemmt wird, leuchtet nach Einschalten der Zündung
die gelbe Kontrollleuchte auf. Diese Kontrollleuchte sollte nach einer kur-
zen Fahrtstrecke erlöschen.
Bremsanlage*
Die Warnleuchte leuchtet bei zu niedrigem Bremsflüssig-
keitsstand oder bei einer Störung der Bremsanlage auf. Wann leuchtet diese Warnleuchte auf?
● Bei zu niedrigem Bremsflüssigkeitsstand
⇒ Seite 255.
Der Informationstext am Display des Kombiinstruments lautet 1)
: STOPP
BREMSFLÜSSIGKEIT BETRIEBSANLEITUNG. ●
Bei einer Störung in der Bremsanlage.
Der Informationstext am Display des Kombiinstruments lautet 1)
: BREMSEN
DEFEKT BETRIEBSANLEITUNG.
Diese Warnleuchte kann auch zusammen mit der ABS-Kontrollleuchte auf-
leuchten.
ACHTUNG
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise auf ⇒ Seite 242.
● Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während
der Fahrt aufleuchtet, bedeutet dies, dass der Bremsflüssigkeitsstand
⇒ Seite 255, Bremsflüssigkeit zu niedrig ist - Unfallgefahr! Halten Sie
an, fahren Sie nicht weiter. Nehmen Sie fachmännische Hilfe in Anspruch.
● Leuchtet die Bremsanlagen-Warnleuchte zusammen mit der ABS-
Kontrollleuchte auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Schalten Sie den Motor aus und wenden Sie sich an ei-
nen Fachbetrieb.
Handbremse
Diese Kontrollleuchte leuchtet auf, wenn die Handbremse
angezogen ist. Wird mit angezogener Handbremse schneller als 6 km/h gefahren, er-
scheint am Display des Kombiinstruments folgender Informationstext 1)
:
HANDBREMSE ANGEZOGEN . Zusätzlich ertönt ein Warnsignal ⇒ Seite 192.
1)
Modellabhängig
Page 93 of 327

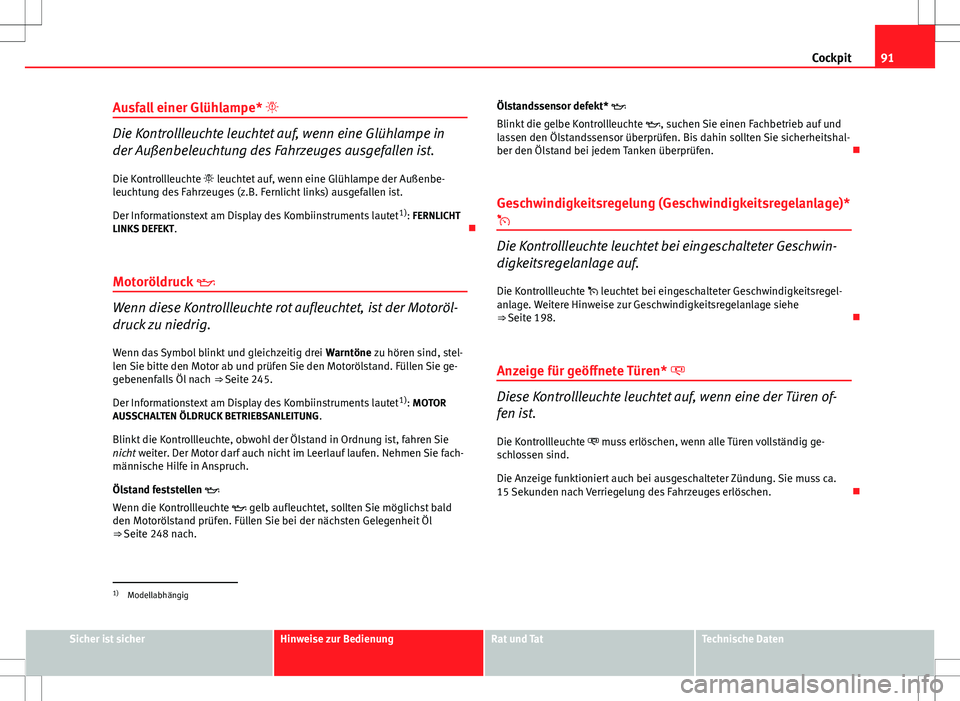

91
Cockpit
Ausfall einer Glühlampe*
Die Kontrollleuchte leuchtet auf, wenn eine Glühlampe in
der Außenbeleuchtung des Fahrzeuges ausgefallen ist.
Die Kontrollleuchte leuchtet auf, wenn eine Glühlampe der Außenbe-
leuchtung des Fahrzeuges (z.B. Fernlicht links) ausgefallen ist.
Der Informationstext am Display des Kombiinstruments lautet 1)
: FERNLICHT
LINKS DEFEKT .
Motoröldruck
Wenn diese Kontrollleuchte rot aufleuchtet, ist der Motoröl-
druck zu niedrig.
Wenn das Symbol blinkt und gleichzeitig drei Warntöne zu hören sind, stel-
len Sie bitte den Motor ab und prüfen Sie den Motorölstand. Füllen Sie ge-
gebenenfalls Öl nach ⇒ Seite 245.
Der Informationstext am Display des Kombiinstruments lautet 1)
: MOTOR
AUSSCHALTEN ÖLDRUCK BETRIEBSANLEITUNG .
Blinkt die Kontrollleuchte, obwohl der Ölstand in Ordnung ist, fahren Sie
nicht weiter. Der Motor darf auch nicht im Leerlauf laufen. Nehmen Sie fach-
männische Hilfe in Anspruch.
Ölstand feststellen
Wenn die Kontrollleuchte gelb aufleuchtet, sollten Sie möglichst bald
den Motorölstand prüfen. Füllen Sie bei der nächsten Gelegenheit Öl
⇒ Seite 248 nach. Ölstandssensor defekt*
Blinkt die gelbe Kontrollleuchte
, suchen Sie einen Fachbetrieb auf und
lassen den Ölstandssensor überprüfen. Bis dahin sollten Sie sicherheitshal-
ber den Ölstand bei jedem Tanken überprüfen.
Geschwindigkeitsregelung (Geschwindigkeitsregelanlage)*
Die Kontrollleuchte leuchtet bei eingeschalteter Geschwin-
digkeitsregelanlage auf. Die Kontrollleuchte leuchtet bei eingeschalteter Geschwindigkeitsregel-
anlage. Weitere Hinweise zur Geschwindigkeitsregelanlage siehe
⇒ Seite 198.
Anzeige für geöffnete Türen*
Diese Kontrollleuchte leuchtet auf, wenn eine der Türen of-
fen ist. Die Kontrollleuchte muss erlöschen, wenn alle Türen vollständig ge-
schlossen sind.
Die Anzeige funktioniert auch bei ausgeschalteter Zündung. Sie muss ca.
15 Sekunden nach Verriegelung des Fahrzeuges erlöschen.
1)
Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 94 of 327
92Cockpit

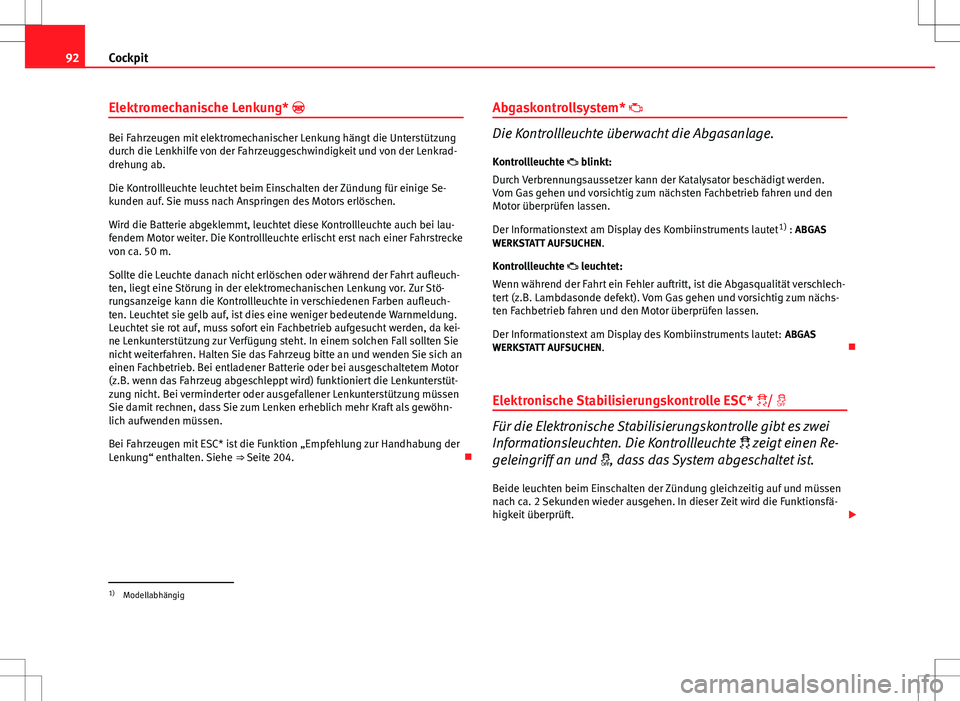

Elektromechanische Lenkung*
Bei Fahrzeugen mit elektromechanischer Lenkung hängt die Unterstützung
durch die Lenkhilfe von der Fahrzeuggeschwindigkeit und von der Lenkrad-
drehung ab.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige Se-
kunden auf. Sie muss nach Anspringen des Motors erlöschen.
Wird die Batterie abgeklemmt, leuchtet diese Kontrollleuchte auch bei lau-
fendem Motor weiter. Die Kontrollleuchte erlischt erst nach einer Fahrstrecke
von ca. 50 m.
Sollte die Leuchte danach nicht erlöschen oder während der Fahrt aufleuch-
ten, liegt eine Störung in der elektromechanischen Lenkung vor. Zur Stö-
rungsanzeige kann die Kontrollleuchte in verschiedenen Farben aufleuch-
ten. Leuchtet sie gelb auf, ist dies eine weniger bedeutende Warnmeldung.
Leuchtet sie rot auf, muss sofort ein Fachbetrieb aufgesucht werden, da kei-
ne Lenkunterstützung zur Verfügung steht. In einem solchen Fall sollten Sie
nicht weiterfahren. Halten Sie das Fahrzeug bitte an und wenden Sie sich an
einen Fachbetrieb. Bei entladener Batterie oder bei ausgeschaltetem Motor
(z.B. wenn das Fahrzeug abgeschleppt wird) funktioniert die Lenkunterstüt-
zung nicht. Bei verminderter oder ausgefallener Lenkunterstützung müssen
Sie damit rechnen, dass Sie zum Lenken erheblich mehr Kraft als gewöhn-
lich aufwenden müssen.
Bei Fahrzeugen mit ESC* ist die Funktion „Empfehlung zur Handhabung der
Lenkung“ enthalten. Siehe ⇒ Seite 204. Abgaskontrollsystem* Die Kontrollleuchte überwacht die Abgasanlage.
Kontrollleuchte blinkt:
Durch Verbrennungsaussetzer kann der Katalysator beschädigt werden.
Vom Gas gehen und vorsichtig zum nächsten Fachbetrieb fahren und den
Motor überprüfen lassen.
Der Informationstext am Display des Kombiinstruments lautet 1)
: ABGAS
WERKSTATT AUFSUCHEN.
Kontrollleuchte leuchtet:
Wenn während der Fahrt ein Fehler auftritt, ist die Abgasqualität verschlech-
tert (z.B. Lambdasonde defekt). Vom Gas gehen und vorsichtig zum nächs-
ten Fachbetrieb fahren und den Motor überprüfen lassen.
Der Informationstext am Display des Kombiinstruments lautet: ABGAS
WERKSTATT AUFSUCHEN.
Elektronische Stabilisierungskontrolle ESC* /
Für die Elektronische Stabilisierungskontrolle gibt es zwei
Informationsleuchten. Die Kontrollleuchte zeigt einen Re-
geleingriff an und , dass das System abgeschaltet ist.
Beide leuchten beim Einschalten der Zündung gleichzeitig auf und müssen
nach ca. 2 Sekunden wieder ausgehen. In dieser Zeit wird die Funktionsfä-
higkeit überprüft.
1)
Modellabhängig
Page 95 of 327
93
Cockpit

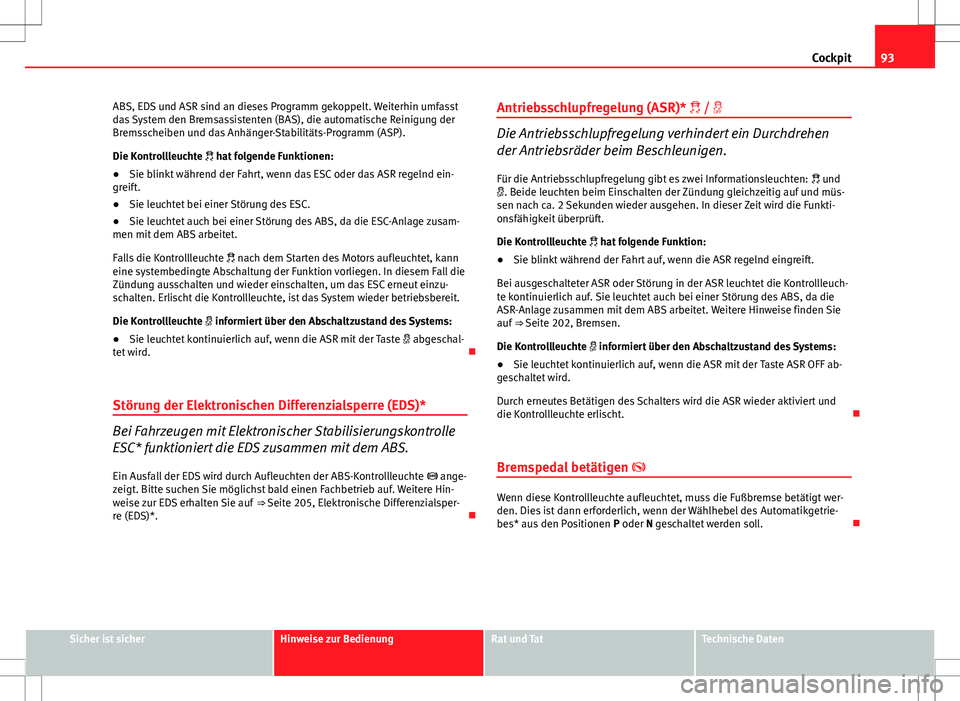

ABS, EDS und ASR sind an dieses Programm gekoppelt. Weiterhin umfasst
das System den Bremsassistenten (BAS), die automatische Reinigung der
Bremsscheiben und das Anhänger-Stabilitäts-Programm (ASP).
Die Kontrollleuchte hat folgende Funktionen:
● Sie blinkt während der Fahrt, wenn das ESC oder das ASR regelnd ein-
greift.
● Sie leuchtet bei einer Störung des ESC.
● Sie leuchtet auch bei einer Störung des ABS, da die ESC-Anlage zusam-
men mit dem ABS arbeitet.
Falls die Kontrollleuchte nach dem Starten des Motors aufleuchtet, kann
eine systembedingte Abschaltung der Funktion vorliegen. In diesem Fall die
Zündung ausschalten und wieder einschalten, um das ESC erneut einzu-
schalten. Erlischt die Kontrollleuchte, ist das System wieder betriebsbereit.
Die Kontrollleuchte informiert über den Abschaltzustand des Systems:
● Sie leuchtet kontinuierlich auf, wenn die ASR mit der Taste abgeschal-
tet wird.
Störung der Elektronischen Differenzialsperre (EDS)*
Bei Fahrzeugen mit Elektronischer Stabilisierungskontrolle
ESC* funktioniert die EDS zusammen mit dem ABS.
Ein Ausfall der EDS wird durch Aufleuchten der ABS-Kontrollleuchte ange-
zeigt. Bitte suchen Sie möglichst bald einen Fachbetrieb auf. Weitere Hin-
weise zur EDS erhalten Sie auf ⇒ Seite 205, Elektronische Differenzialsper-
re (EDS)*. Antriebsschlupfregelung (ASR)* /
Die Antriebsschlupfregelung verhindert ein Durchdrehen
der Antriebsräder beim Beschleunigen.
Für die Antriebsschlupfregelung gibt es zwei Informationsleuchten: und
. Beide leuchten beim Einschalten der Zündung gleichzeitig auf und müs-
sen nach ca. 2 Sekunden wieder ausgehen. In dieser Zeit wird die Funkti-
onsfähigkeit überprüft.
Die Kontrollleuchte hat folgende Funktion:
● Sie blinkt während der Fahrt auf, wenn die ASR regelnd eingreift.
Bei ausgeschalteter ASR oder Störung in der ASR leuchtet die Kontrollleuch-
te kontinuierlich auf. Sie leuchtet auch bei einer Störung des ABS, da die
ASR-Anlage zusammen mit dem ABS arbeitet. Weitere Hinweise finden Sie
auf ⇒ Seite 202, Bremsen.
Die Kontrollleuchte informiert über den Abschaltzustand des Systems:
● Sie leuchtet kontinuierlich auf, wenn die ASR mit der Taste ASR OFF ab-
geschaltet wird.
Durch erneutes Betätigen des Schalters wird die ASR wieder aktiviert und
die Kontrollleuchte erlischt.
Bremspedal betätigen
Wenn diese Kontrollleuchte aufleuchtet, muss die Fußbremse betätigt wer-
den. Dies ist dann erforderlich, wenn der Wählhebel des Automatikgetrie-
bes* aus den Positionen P oder N geschaltet werden soll.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

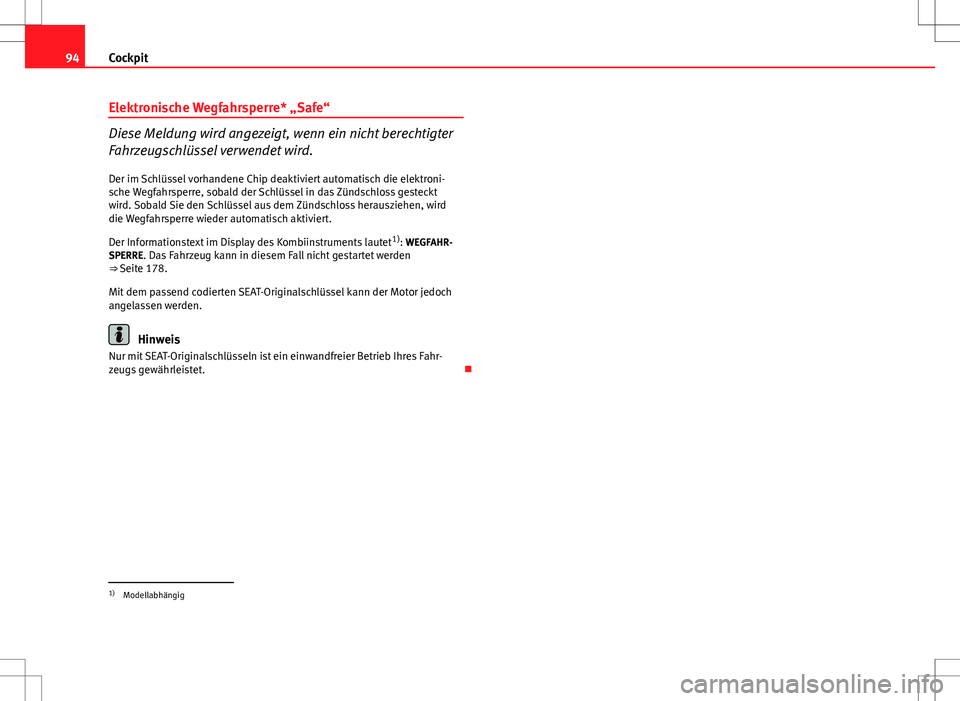

Page 96 of 327
94Cockpit
Elektronische Wegfahrsperre* „Safe“
Diese Meldung wird angezeigt, wenn ein nicht berechtigter
Fahrzeugschlüssel verwendet wird.
Der im Schlüssel vorhandene Chip deaktiviert automatisch die elektroni-
sche Wegfahrsperre, sobald der Schlüssel in das Zündschloss gesteckt
wird. Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird
die Wegfahrsperre wieder automatisch aktiviert.
Der Informationstext im Display des Kombiinstruments lautet 1)
: WEGFAHR-
SPERRE. Das Fahrzeug kann in diesem Fall nicht gestartet werden
⇒ Seite 178.
Mit dem passend codierten SEAT-Originalschlüssel kann der Motor jedoch
angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahr-
zeugs gewährleistet.
1)
Modellabhängig

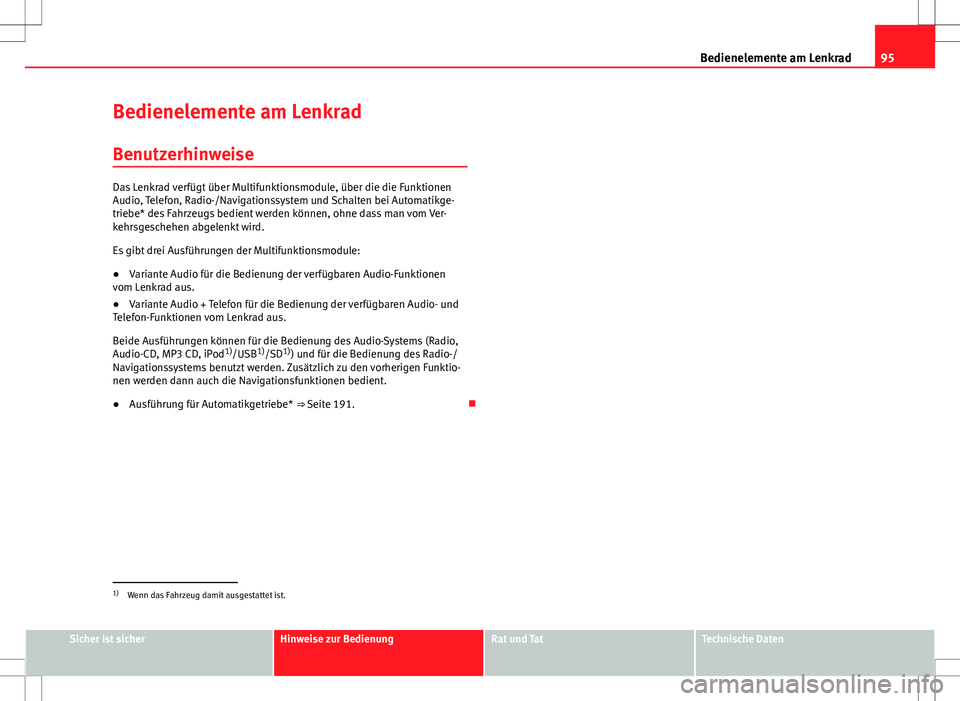

Page 97 of 327
95
Bedienelemente am Lenkrad
Bedienelemente am Lenkrad Benutzerhinweise
Das Lenkrad verfügt über Multifunktionsmodule, über die die Funktionen
Audio, Telefon, Radio-/Navigationssystem und Schalten bei Automatikge-
triebe* des Fahrzeugs bedient werden können, ohne dass man vom Ver-
kehrsgeschehen abgelenkt wird.
Es gibt drei Ausführungen der Multifunktionsmodule:
● Variante Audio für die Bedienung der verfügbaren Audio-Funktionen
vom Lenkrad aus.
● Variante Audio + Telefon für die Bedienung der verfügbaren Audio- und
Telefon-Funktionen vom Lenkrad aus.
Beide Ausführungen können für die Bedienung des Audio-Systems (Radio,
Audio-CD, MP3 CD, iPod 1)
/USB 1)
/SD 1)
) und für die Bedienung des Radio-/
Navigationssystems benutzt werden. Zusätzlich zu den vorherigen Funktio-
nen werden dann auch die Navigationsfunktionen bedient.
● Ausführung für Automatikgetriebe* ⇒ Seite 191.
1)
Wenn das Fahrzeug damit ausgestattet ist.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

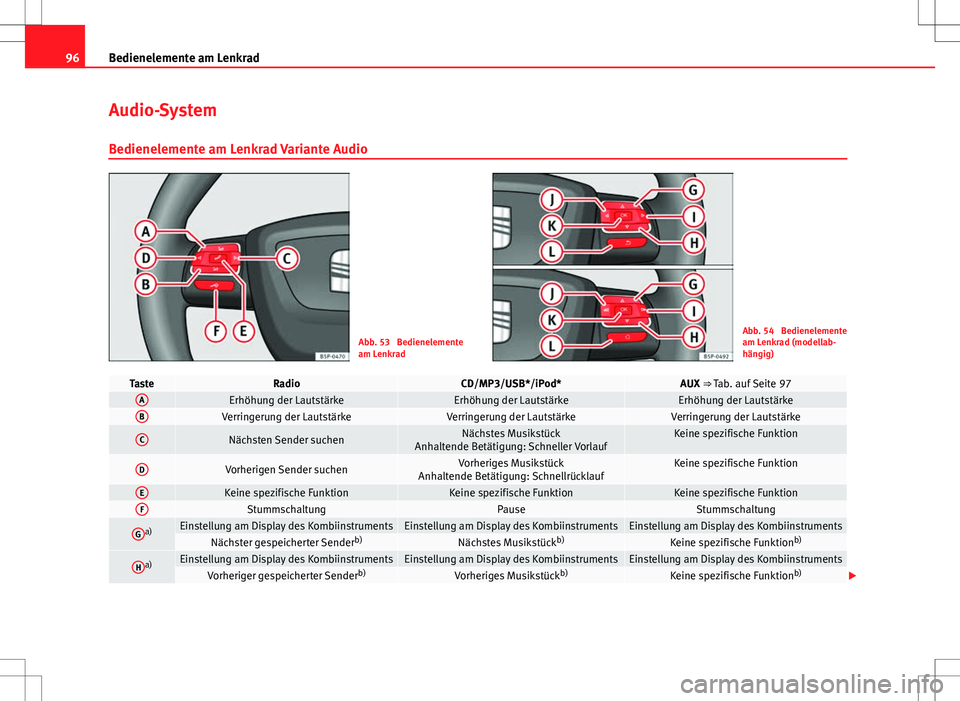

Page 98 of 327
96Bedienelemente am Lenkrad
Audio-System
Bedienelemente am Lenkrad Variante Audio
Abb. 53 Bedienelemente
am LenkradAbb. 54 Bedienelemente
am Lenkrad (modellab-
hängig)
TasteRadioCD/MP3/USB*/iPod*AUX ⇒ Tab. auf Seite 97AErhöhung der LautstärkeErhöhung der LautstärkeErhöhung der LautstärkeBVerringerung der LautstärkeVerringerung der LautstärkeVerringerung der Lautstärke
CNächsten Sender suchenNächstes Musikstück
Anhaltende Betätigung: Schneller VorlaufKeine spezifische Funktion
DVorherigen Sender suchenVorheriges Musikstück
Anhaltende Betätigung: SchnellrücklaufKeine spezifische Funktion
EKeine spezifische FunktionKeine spezifische FunktionKeine spezifische FunktionFStummschaltungPauseStummschaltung
Ga)Einstellung am Display des KombiinstrumentsEinstellung am Display des KombiinstrumentsEinstellung am Display des KombiinstrumentsNächster gespeicherter Sender b)Nächstes Musikstückb)Keine spezifische Funktion b)
Ha)Einstellung am Display des KombiinstrumentsEinstellung am Display des KombiinstrumentsEinstellung am Display des KombiinstrumentsVorheriger gespeicherter Sender b)Vorheriges Musikstückb)Keine spezifische Funktion b)

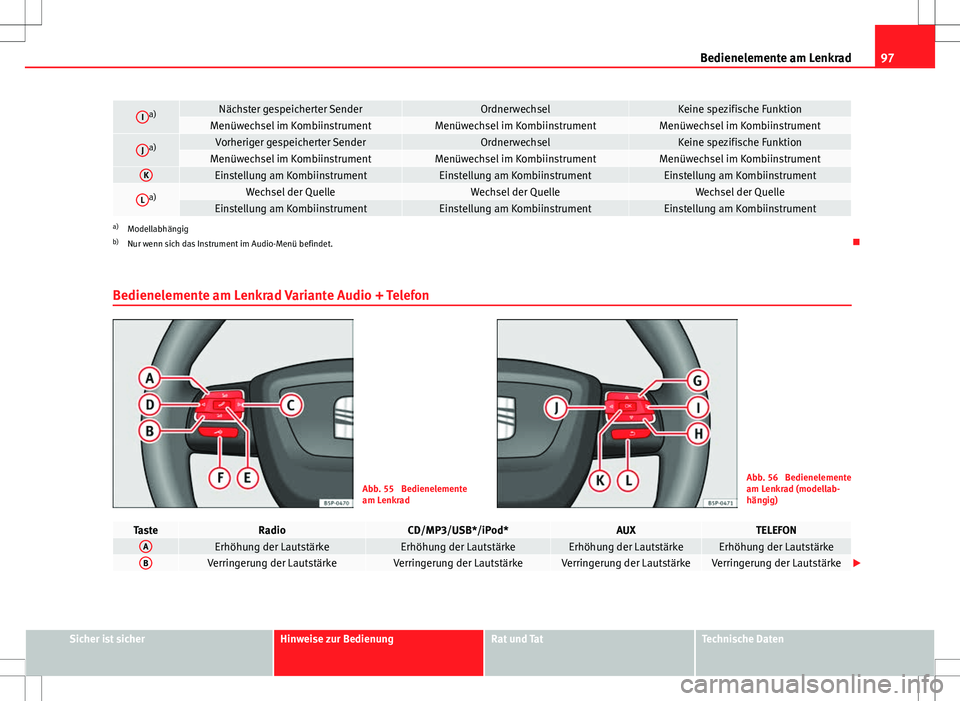

Page 99 of 327
97
Bedienelemente am Lenkrad
Ia)Nächster gespeicherter SenderOrdnerwechselKeine spezifische FunktionMenüwechsel im KombiinstrumentMenüwechsel im KombiinstrumentMenüwechsel im Kombiinstrument
Ja)Vorheriger gespeicherter SenderOrdnerwechselKeine spezifische FunktionMenüwechsel im KombiinstrumentMenüwechsel im KombiinstrumentMenüwechsel im KombiinstrumentKEinstellung am KombiinstrumentEinstellung am KombiinstrumentEinstellung am Kombiinstrument
La)Wechsel der QuelleWechsel der QuelleWechsel der QuelleEinstellung am KombiinstrumentEinstellung am KombiinstrumentEinstellung am Kombiinstrumenta)
Modellabhängig
b) Nur wenn sich das Instrument im Audio-Menü befindet.
Bedienelemente am Lenkrad Variante Audio + Telefon
Abb. 55 Bedienelemente
am LenkradAbb. 56 Bedienelemente
am Lenkrad (modellab-
hängig)
TasteRadioCD/MP3/USB*/iPod*AUXTELEFONAErhöhung der LautstärkeErhöhung der LautstärkeErhöhung der LautstärkeErhöhung der LautstärkeBVerringerung der LautstärkeVerringerung der LautstärkeVerringerung der LautstärkeVerringerung der Lautstärke
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

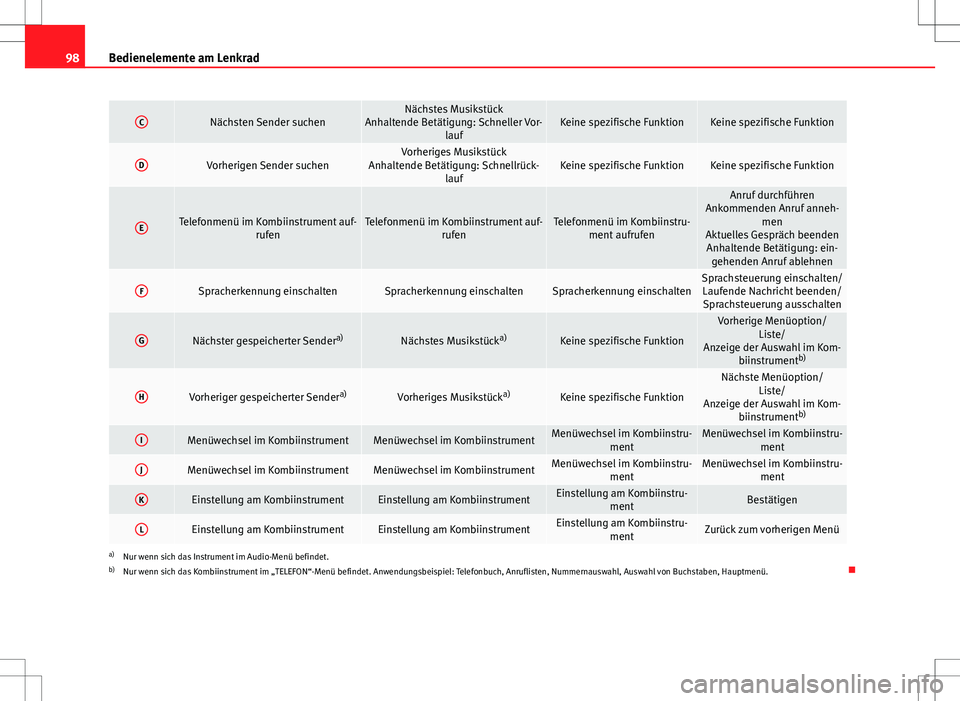

Page 100 of 327
98Bedienelemente am Lenkrad
CNächsten Sender suchenNächstes Musikstück
Anhaltende Betätigung: Schneller Vor- laufKeine spezifische FunktionKeine spezifische Funktion
DVorherigen Sender suchenVorheriges Musikstück
Anhaltende Betätigung: Schnellrück- laufKeine spezifische FunktionKeine spezifische Funktion
ETelefonmenü im Kombiinstrument auf- rufenTelefonmenü im Kombiinstrument auf-rufenTelefonmenü im Kombiinstru-ment aufrufen
Anruf durchführen
Ankommenden Anruf anneh- men
Aktuelles Gespräch beenden Anhaltende Betätigung: ein- gehenden Anruf ablehnen
FSpracherkennung einschaltenSpracherkennung einschaltenSpracherkennung einschaltenSprachsteuerung einschalten/Laufende Nachricht beenden/Sprachsteuerung ausschalten
GNächster gespeicherter Sender a)Nächstes Musikstücka)Keine spezifische Funktion
Vorherige Menüoption/
Liste/
Anzeige der Auswahl im Kom- biinstrument b)
HVorheriger gespeicherter Sender a)Vorheriges Musikstücka)Keine spezifische Funktion
Nächste Menüoption/
Liste/
Anzeige der Auswahl im Kom- biinstrument b)
IMenüwechsel im KombiinstrumentMenüwechsel im KombiinstrumentMenüwechsel im Kombiinstru-
mentMenüwechsel im Kombiinstru-ment
JMenüwechsel im KombiinstrumentMenüwechsel im KombiinstrumentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-ment
KEinstellung am KombiinstrumentEinstellung am KombiinstrumentEinstellung am Kombiinstru-mentBestätigen
LEinstellung am KombiinstrumentEinstellung am KombiinstrumentEinstellung am Kombiinstru-mentZurück zum vorherigen Menü
a)Nur wenn sich das Instrument im Audio-Menü befindet.
b) Nur wenn sich das Kombiinstrument im „TELEFON“-Menü befindet. Anwendungsbeispiel: Telefonbuch, Anruflisten, Nummernauswahl, Auswahl von Buchstaben, Hauptmenü.
