Page 81 of 327

79
Cockpit

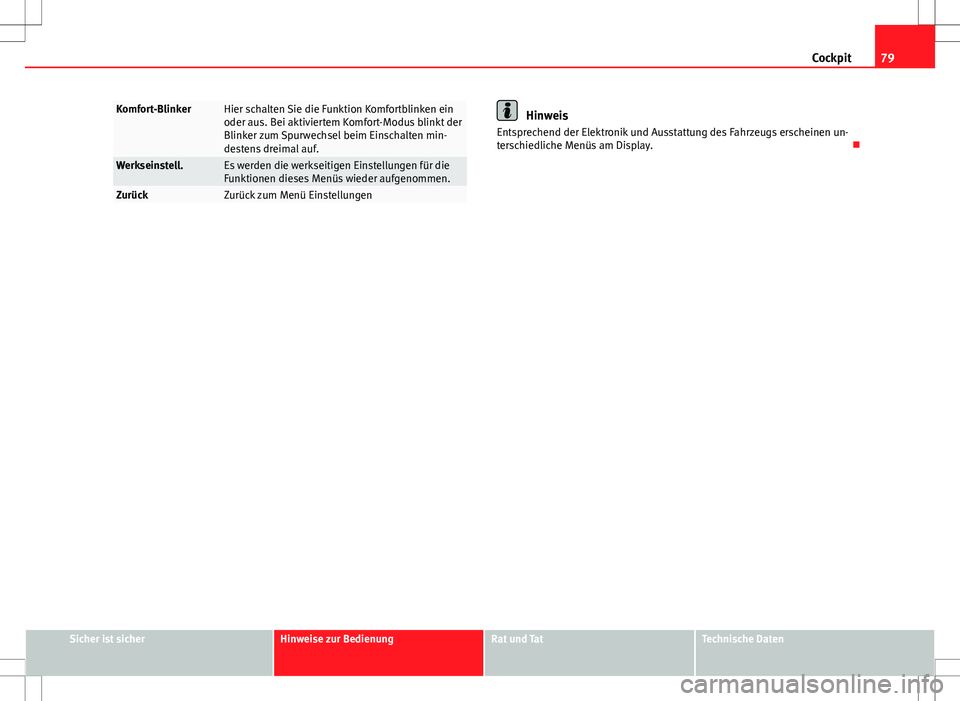

Komfort-BlinkerHier schalten Sie die Funktion Komfortblinken ein
oder aus. Bei aktiviertem Komfort-Modus blinkt der
Blinker zum Spurwechsel beim Einschalten min-
destens dreimal auf.
Werkseinstell.Es werden die werkseitigen Einstellungen für die
Funktionen dieses Menüs wieder aufgenommen.
ZurückZurück zum Menü Einstellungen
Hinweis
Entsprechend der Elektronik und Ausstattung des Fahrzeugs erscheinen un-
terschiedliche Menüs am Display.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 82 of 327

80Cockpit
Warn- und Kontrollleuchten
Übersicht der Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.

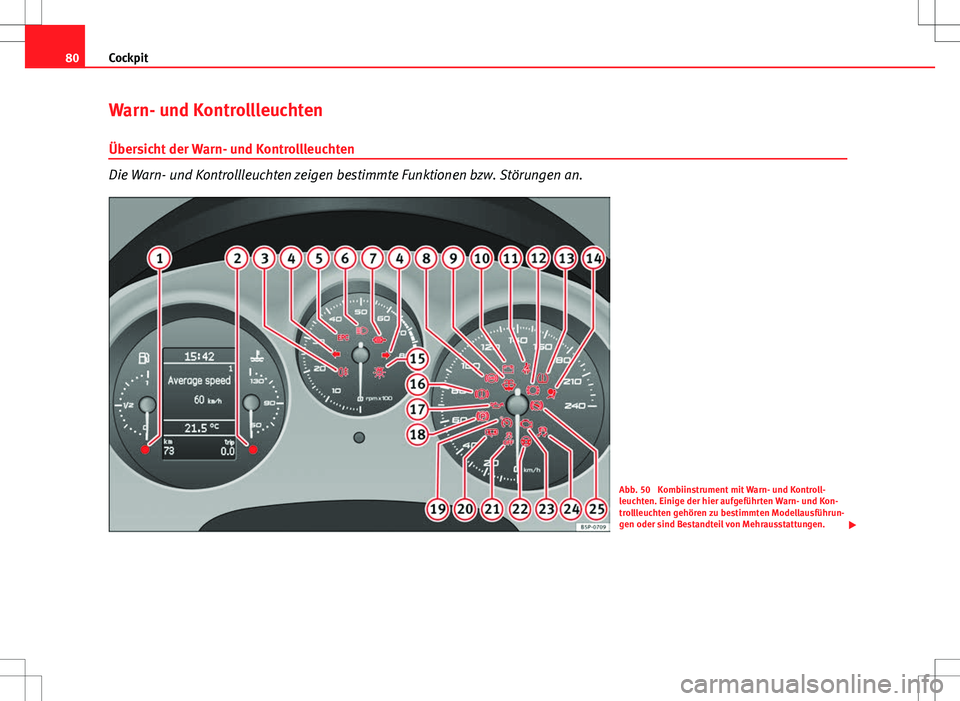

Abb. 50 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und Kon-
trollleuchten gehören zu bestimmten Modellausführun-
gen oder sind Bestandteil von Mehrausstattungen.
Page 83 of 327

81
Cockpit

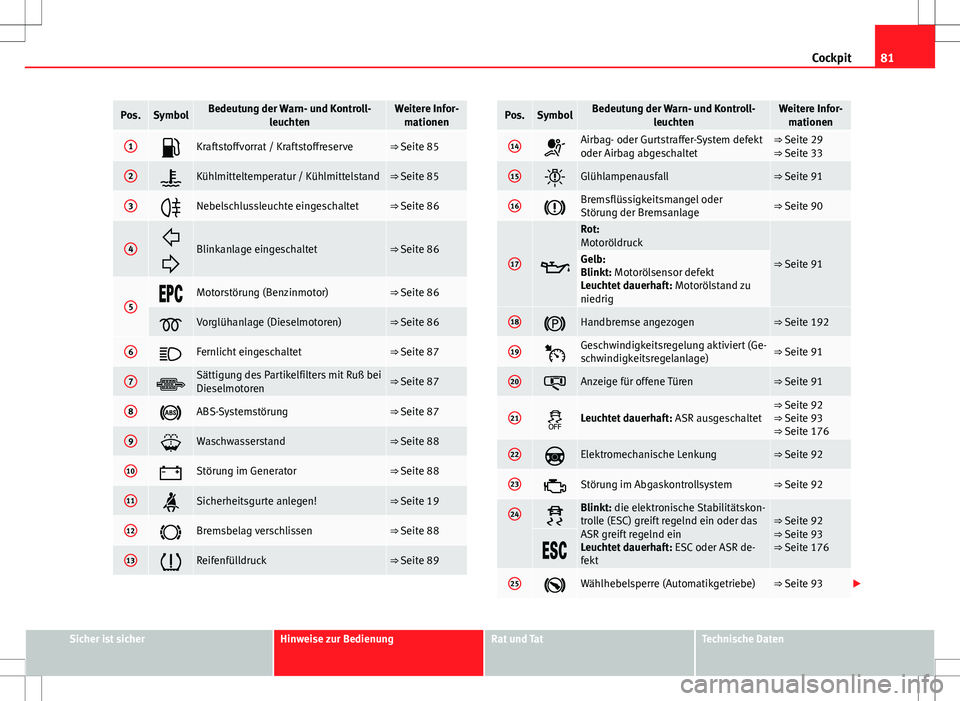

Pos.SymbolBedeutung der Warn- und Kontroll-
leuchtenWeitere Infor-mationen
1Kraftstoffvorrat / Kraftstoffreserve⇒ Seite 85
2Kühlmitteltemperatur / Kühlmittelstand⇒ Seite 85
3Nebelschlussleuchte eingeschaltet⇒ Seite 86
4
Blinkanlage eingeschaltet⇒ Seite 86
5Motorstörung (Benzinmotor)⇒ Seite 86
Vorglühanlage (Dieselmotoren)⇒ Seite 86
6Fernlicht eingeschaltet⇒ Seite 87
7Sättigung des Partikelfilters mit Ruß bei
Dieselmotoren⇒ Seite 87
8ABS-Systemstörung⇒ Seite 87
9Waschwasserstand⇒ Seite 88
10Störung im Generator⇒ Seite 88
11Sicherheitsgurte anlegen!⇒ Seite 19
12Bremsbelag verschlissen⇒ Seite 88
13Reifenfülldruck⇒ Seite 89
Pos.SymbolBedeutung der Warn- und Kontroll- leuchtenWeitere Infor-mationen
14Airbag- oder Gurtstraffer-System defekt
oder Airbag abgeschaltet⇒ Seite 29
⇒ Seite 33
15Glühlampenausfall⇒ Seite 91
16Bremsflüssigkeitsmangel oder
Störung der Bremsanlage⇒ Seite 90
17
Rot:
Motoröldruck
⇒ Seite 91Gelb:
Blinkt: Motorölsensor defekt
Leuchtet dauerhaft: Motorölstand zu
niedrig
18Handbremse angezogen⇒ Seite 192
19Geschwindigkeitsregelung aktiviert (Ge-
schwindigkeitsregelanlage)⇒ Seite 91
20Anzeige für offene Türen⇒ Seite 91
21Leuchtet dauerhaft: ASR ausgeschaltet⇒ Seite 92
⇒ Seite 93
⇒ Seite 176
22Elektromechanische Lenkung⇒ Seite 92
23Störung im Abgaskontrollsystem⇒ Seite 92
24Blinkt: die elektronische Stabilitätskon-
trolle (ESC) greift regelnd ein oder das
ASR greift regelnd ein
Leuchtet dauerhaft: ESC oder ASR de-
fekt⇒ Seite 92
⇒ Seite 93
⇒ Seite 176
25Wählhebelsperre (Automatikgetriebe)⇒ Seite 93
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 84 of 327

82Cockpit
ACHTUNG
● Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die ent-
sprechenden Beschreibungen und Warnhinweise nicht beachten, kann
das zu schwerwiegenden Verletzungen oder Fahrzeugbeschädigungen
führen.
● Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Be-
nutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr ste-
hendes Fahrzeug aufmerksam zu machen.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen, um Arbeiten am Motor oder im Motorraum
durchzuführen: schalten Sie den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzungen vorzubeugen. Lesen und
beachten Sie die entsprechenden Warnhinweise ⇒ Seite 242.
Hinweis
● Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung ausschließlich die jeweilige Kontrollleuchte
auf.
● Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätz-
lich erscheint im Display ein Warn- oder Informationstext. Übersicht der Warn- und Kontrollleuchten (Fahrzeuge mit
Autogasanlage)
Die Warn- und Kontrollleuchten zeigen bestimmte Funktio-
nen bzw. Störungen an.

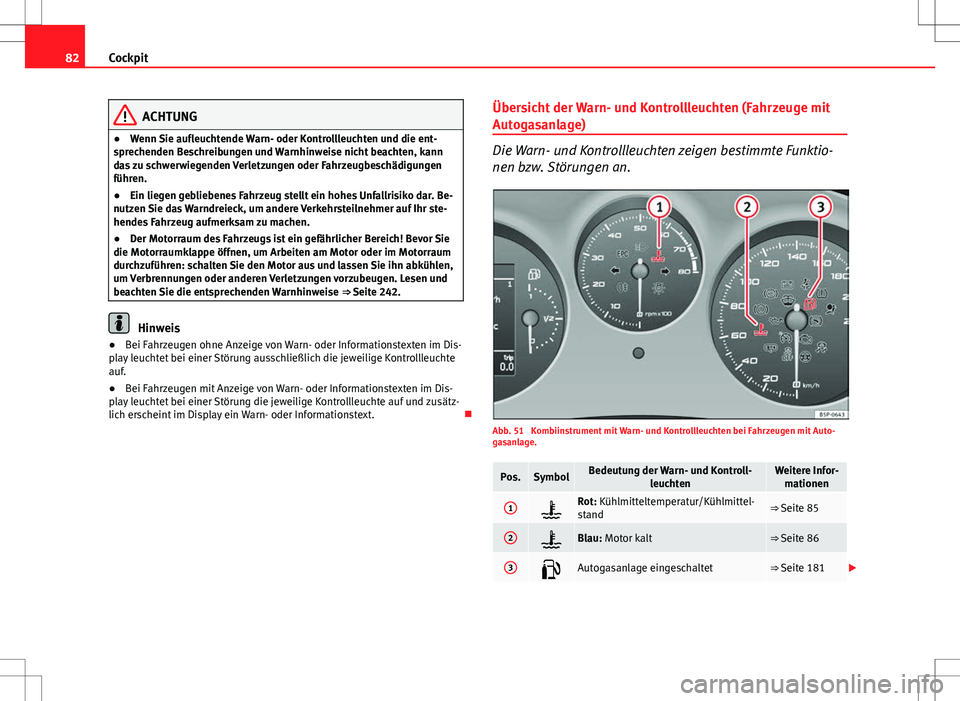

Abb. 51 Kombiinstrument mit Warn- und Kontrollleuchten bei Fahrzeugen mit Auto-
gasanlage.
Pos.SymbolBedeutung der Warn- und Kontroll-
leuchtenWeitere Infor-mationen
1Rot: Kühlmitteltemperatur/Kühlmittel-
stand⇒ Seite 85
2Blau: Motor kalt⇒ Seite 86
3Autogasanlage eingeschaltet⇒ Seite 181
Page 85 of 327

83
Cockpit

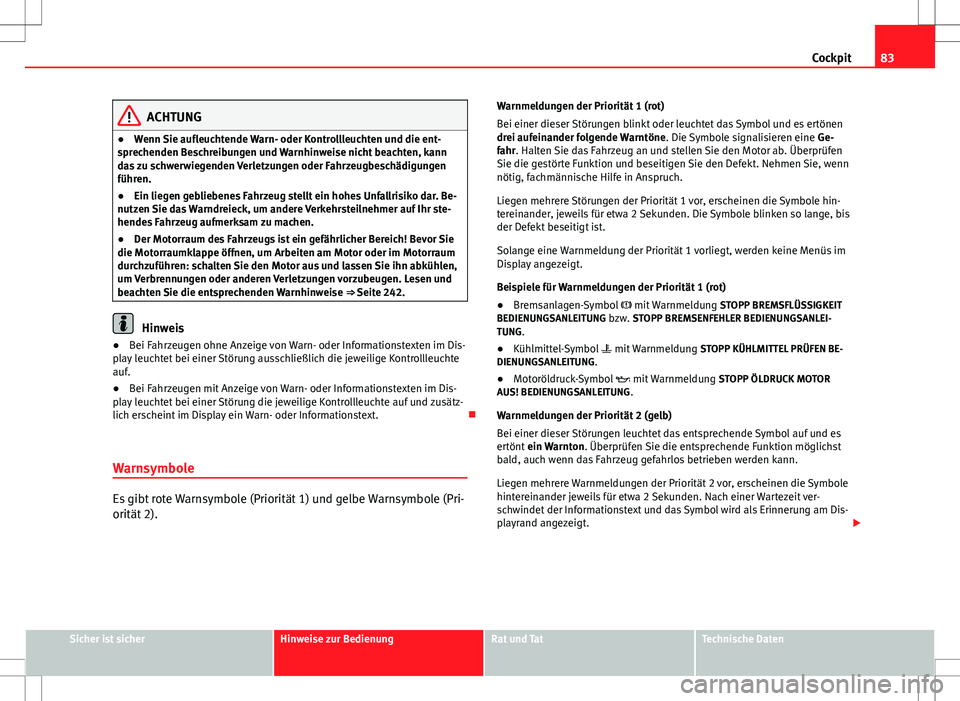

ACHTUNG
● Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die ent-
sprechenden Beschreibungen und Warnhinweise nicht beachten, kann
das zu schwerwiegenden Verletzungen oder Fahrzeugbeschädigungen
führen.
● Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Be-
nutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr ste-
hendes Fahrzeug aufmerksam zu machen.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen, um Arbeiten am Motor oder im Motorraum
durchzuführen: schalten Sie den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzungen vorzubeugen. Lesen und
beachten Sie die entsprechenden Warnhinweise ⇒ Seite 242.
Hinweis
● Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung ausschließlich die jeweilige Kontrollleuchte
auf.
● Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätz-
lich erscheint im Display ein Warn- oder Informationstext.
Warnsymbole
Es gibt rote Warnsymbole (Priorität 1) und gelbe Warnsymbole (Pri-
orität 2). Warnmeldungen der Priorität 1 (rot)
Bei einer dieser Störungen blinkt oder leuchtet das Symbol und es ertönen
drei aufeinander folgende Warntöne
. Die Symbole signalisieren eine Ge-
fahr. Halten Sie das Fahrzeug an und stellen Sie den Motor ab. Überprüfen
Sie die gestörte Funktion und beseitigen Sie den Defekt. Nehmen Sie, wenn
nötig, fachmännische Hilfe in Anspruch.
Liegen mehrere Störungen der Priorität 1 vor, erscheinen die Symbole hin-
tereinander, jeweils für etwa 2 Sekunden. Die Symbole blinken so lange, bis
der Defekt beseitigt ist.
Solange eine Warnmeldung der Priorität 1 vorliegt, werden keine Menüs im
Display angezeigt.
Beispiele für Warnmeldungen der Priorität 1 (rot)
● Bremsanlagen-Symbol mit Warnmeldung STOPP BREMSFLÜSSIGKEIT
BEDIENUNGSANLEITUNG bzw. STOPP BREMSENFEHLER BEDIENUNGSANLEI-
TUNG.
● Kühlmittel-Symbol mit Warnmeldung STOPP KÜHLMITTEL PRÜFEN BE-
DIENUNGSANLEITUNG.
● Motoröldruck-Symbol mit Warnmeldung STOPP ÖLDRUCK MOTOR
AUS! BEDIENUNGSANLEITUNG.
Warnmeldungen der Priorität 2 (gelb)
Bei einer dieser Störungen leuchtet das entsprechende Symbol auf und es
ertönt ein Warnton . Überprüfen Sie die entsprechende Funktion möglichst
bald, auch wenn das Fahrzeug gefahrlos betrieben werden kann.
Liegen mehrere Warnmeldungen der Priorität 2 vor, erscheinen die Symbole
hintereinander jeweils für etwa 2 Sekunden. Nach einer Wartezeit ver-
schwindet der Informationstext und das Symbol wird als Erinnerung am Dis-
playrand angezeigt.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

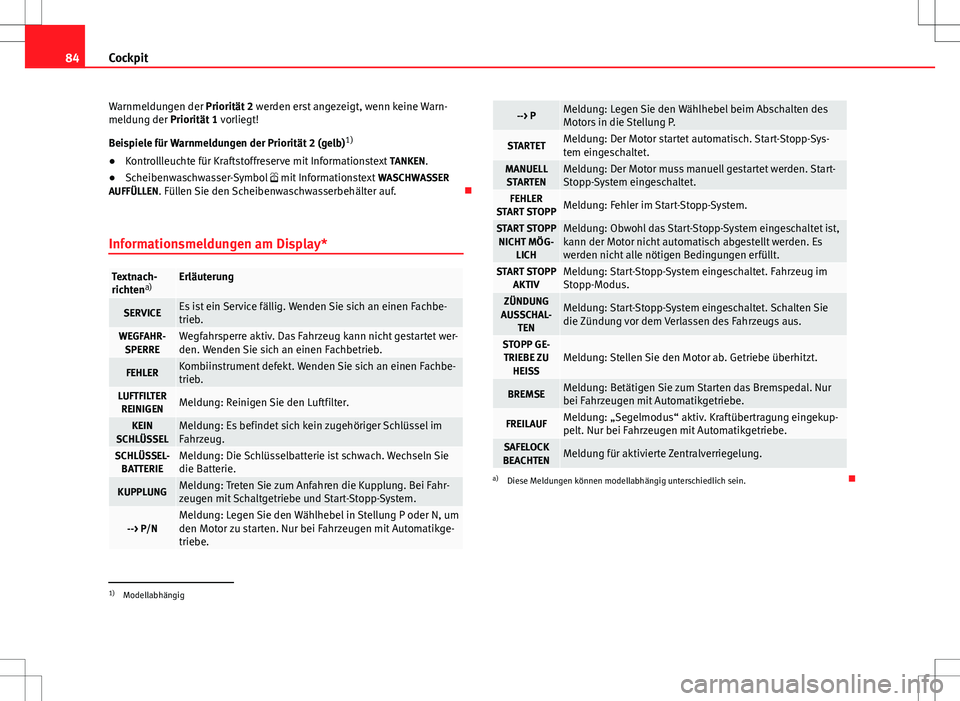

Page 86 of 327

84Cockpit
Warnmeldungen der Priorität 2 werden erst angezeigt, wenn keine Warn-
meldung der Priorität 1 vorliegt!
Beispiele für Warnmeldungen der Priorität 2 (gelb) 1)
● Kontrollleuchte für Kraftstoffreserve mit Informationstext TANKEN.
● Scheibenwaschwasser-Symbol mit Informationstext WASCHWASSER
AUFFÜLLEN. Füllen Sie den Scheibenwaschwasserbehälter auf.
Informationsmeldungen am Display*
Textnach-
richten a)Erläuterung
SERVICEEs ist ein Service fällig. Wenden Sie sich an einen Fachbe-
trieb.
WEGFAHR-
SPERREWegfahrsperre aktiv. Das Fahrzeug kann nicht gestartet wer-
den. Wenden Sie sich an einen Fachbetrieb.
FEHLERKombiinstrument defekt. Wenden Sie sich an einen Fachbe-
trieb.
LUFTFILTERREINIGENMeldung: Reinigen Sie den Luftfilter.
KEIN
SCHLÜSSELMeldung: Es befindet sich kein zugehöriger Schlüssel im
Fahrzeug.
SCHLÜSSEL- BATTERIEMeldung: Die Schlüsselbatterie ist schwach. Wechseln Sie
die Batterie.
KUPPLUNGMeldung: Treten Sie zum Anfahren die Kupplung. Bei Fahr-
zeugen mit Schaltgetriebe und Start-Stopp-System.
--> P/NMeldung: Legen Sie den Wählhebel in Stellung P oder N, um
den Motor zu starten. Nur bei Fahrzeugen mit Automatikge-
triebe.
--> PMeldung: Legen Sie den Wählhebel beim Abschalten des
Motors in die Stellung P.
STARTETMeldung: Der Motor startet automatisch. Start-Stopp-Sys-
tem eingeschaltet.
MANUELLSTARTENMeldung: Der Motor muss manuell gestartet werden. Start-
Stopp-System eingeschaltet.
FEHLER
START STOPPMeldung: Fehler im Start-Stopp-System.
START STOPP NICHT MÖG- LICHMeldung: Obwohl das Start-Stopp-System eingeschaltet ist,
kann der Motor nicht automatisch abgestellt werden. Es
werden nicht alle nötigen Bedingungen erfüllt.
START STOPPAKTIVMeldung: Start-Stopp-System eingeschaltet. Fahrzeug im
Stopp-Modus.
ZÜNDUNG
AUSSCHAL- TENMeldung: Start-Stopp-System eingeschaltet. Schalten Sie
die Zündung vor dem Verlassen des Fahrzeugs aus.
STOPP GE-TRIEBE ZU HEISSMeldung: Stellen Sie den Motor ab. Getriebe überhitzt.
BREMSEMeldung: Betätigen Sie zum Starten das Bremspedal. Nur
bei Fahrzeugen mit Automatikgetriebe.
FREILAUFMeldung: „Segelmodus“ aktiv. Kraftübertragung eingekup-
pelt. Nur bei Fahrzeugen mit Automatikgetriebe.
SAFELOCK
BEACHTENMeldung für aktivierte Zentralverriegelung.
a) Diese Meldungen können modellabhängig unterschiedlich sein.
1)
Modellabhängig
Page 87 of 327

85
Cockpit

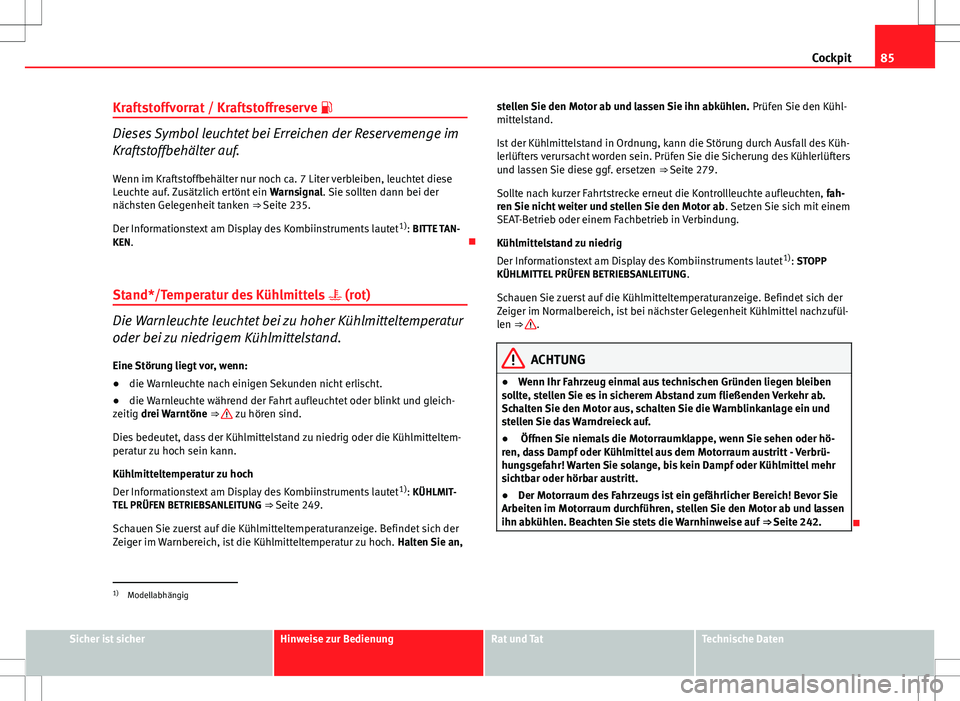

Kraftstoffvorrat / Kraftstoffreserve
Dieses Symbol leuchtet bei Erreichen der Reservemenge im
Kraftstoffbehälter auf.
Wenn im Kraftstoffbehälter nur noch ca. 7 Liter verbleiben, leuchtet diese
Leuchte auf. Zusätzlich ertönt ein Warnsignal. Sie sollten dann bei der
nächsten Gelegenheit tanken ⇒ Seite 235.
Der Informationstext am Display des Kombiinstruments lautet 1)
: BITTE TAN-
KEN.
Stand*/Temperatur des Kühlmittels (rot)
Die Warnleuchte leuchtet bei zu hoher Kühlmitteltemperatur
oder bei zu niedrigem Kühlmittelstand.
Eine Störung liegt vor, wenn:
● die Warnleuchte nach einigen Sekunden nicht erlischt.
● die Warnleuchte während der Fahrt aufleuchtet oder blinkt und gleich-
zeitig drei Warntöne ⇒
zu hören sind.
Dies bedeutet, dass der Kühlmittelstand zu niedrig oder die Kühlmitteltem-
peratur zu hoch sein kann.
Kühlmitteltemperatur zu hoch
Der Informationstext am Display des Kombiinstruments lautet 1)
: KÜHLMIT-
TEL PRÜFEN BETRIEBSANLEITUNG ⇒ Seite 249.
Schauen Sie zuerst auf die Kühlmitteltemperaturanzeige. Befindet sich der
Zeiger im Warnbereich, ist die Kühlmitteltemperatur zu hoch. Halten Sie an,stellen Sie den Motor ab und lassen Sie ihn abkühlen.
Prüfen Sie den Kühl-
mittelstand.
Ist der Kühlmittelstand in Ordnung, kann die Störung durch Ausfall des Küh-
lerlüfters verursacht worden sein. Prüfen Sie die Sicherung des Kühlerlüfters
und lassen Sie diese ggf. ersetzen ⇒ Seite 279.
Sollte nach kurzer Fahrtstrecke erneut die Kontrollleuchte aufleuchten, fah-
ren Sie nicht weiter und stellen Sie den Motor ab . Setzen Sie sich mit einem
SEAT-Betrieb oder einem Fachbetrieb in Verbindung.
Kühlmittelstand zu niedrig
Der Informationstext am Display des Kombiinstruments lautet 1)
: STOPP
KÜHLMITTEL PRÜFEN BETRIEBSANLEITUNG .
Schauen Sie zuerst auf die Kühlmitteltemperaturanzeige. Befindet sich der
Zeiger im Normalbereich, ist bei nächster Gelegenheit Kühlmittel nachzufül-
len ⇒
.
ACHTUNG
● Wenn Ihr Fahrzeug einmal aus technischen Gründen liegen bleiben
sollte, stellen Sie es in sicherem Abstand zum fließenden Verkehr ab.
Schalten Sie den Motor aus, schalten Sie die Warnblinkanlage ein und
stellen Sie das Warndreieck auf.
● Öffnen Sie niemals die Motorraumklappe, wenn Sie sehen oder hö-
ren, dass Dampf oder Kühlmittel aus dem Motorraum austritt - Verbrü-
hungsgefahr! Warten Sie solange, bis kein Dampf oder Kühlmittel mehr
sichtbar oder hörbar austritt.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
Arbeiten im Motorraum durchführen, stellen Sie den Motor ab und lassen
ihn abkühlen. Beachten Sie stets die Warnhinweise auf ⇒ Seite 242.
1)
Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 88 of 327

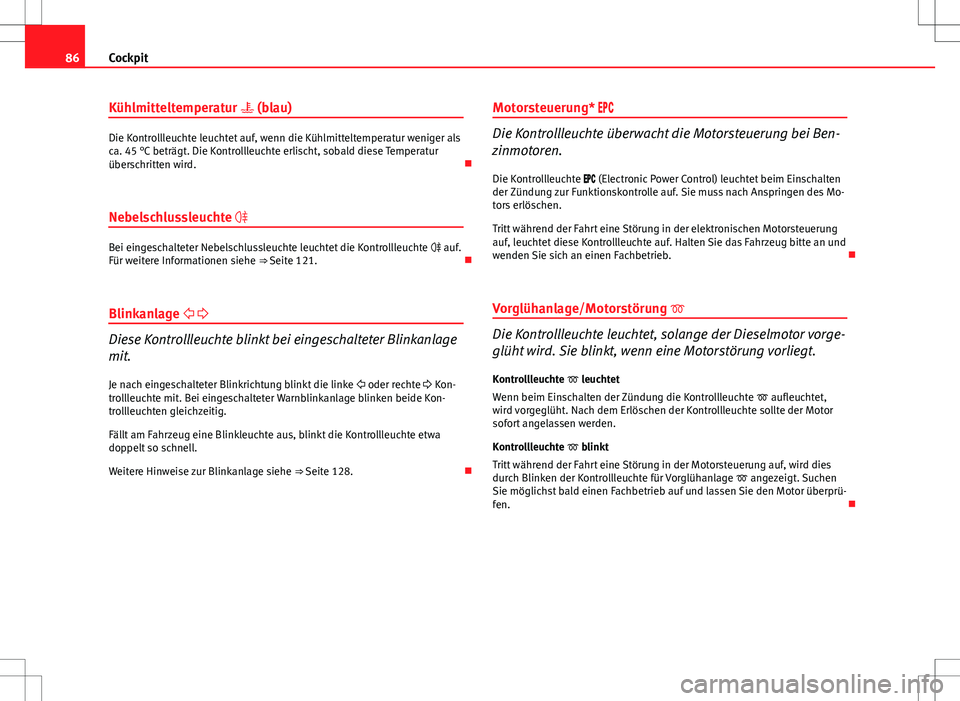

86Cockpit
Kühlmitteltemperatur (blau)
Die Kontrollleuchte leuchtet auf, wenn die Kühlmitteltemperatur weniger als
ca. 45 °C beträgt. Die Kontrollleuchte erlischt, sobald diese Temperatur
überschritten wird.
Nebelschlussleuchte
Bei eingeschalteter Nebelschlussleuchte leuchtet die Kontrollleuchte auf.
Für weitere Informationen siehe ⇒ Seite 121.
Blinkanlage
Diese Kontrollleuchte blinkt bei eingeschalteter Blinkanlage
mit.
Je nach eingeschalteter Blinkrichtung blinkt die linke oder rechte Kon-
trollleuchte mit. Bei eingeschalteter Warnblinkanlage blinken beide Kon-
trollleuchten gleichzeitig.
Fällt am Fahrzeug eine Blinkleuchte aus, blinkt die Kontrollleuchte etwa
doppelt so schnell.
Weitere Hinweise zur Blinkanlage siehe ⇒ Seite 128. Motorsteuerung*
Die Kontrollleuchte überwacht die Motorsteuerung bei Ben-
zinmotoren.
Die Kontrollleuchte (Electronic Power Control) leuchtet beim Einschalten
der Zündung zur Funktionskontrolle auf. Sie muss nach Anspringen des Mo-
tors erlöschen.
Tritt während der Fahrt eine Störung in der elektronischen Motorsteuerung
auf, leuchtet diese Kontrollleuchte auf. Halten Sie das Fahrzeug bitte an und
wenden Sie sich an einen Fachbetrieb.
Vorglühanlage/Motorstörung
Die Kontrollleuchte leuchtet, solange der Dieselmotor vorge-
glüht wird. Sie blinkt, wenn eine Motorstörung vorliegt. Kontrollleuchte leuchtet
Wenn beim Einschalten der Zündung die Kontrollleuchte aufleuchtet,
wird vorgeglüht. Nach dem Erlöschen der Kontrollleuchte sollte der Motor
sofort angelassen werden.
Kontrollleuchte blinkt
Tritt während der Fahrt eine Störung in der Motorsteuerung auf, wird dies
durch Blinken der Kontrollleuchte für Vorglühanlage angezeigt. Suchen
Sie möglichst bald einen Fachbetrieb auf und lassen Sie den Motor überprü-
fen.
Page 89 of 327

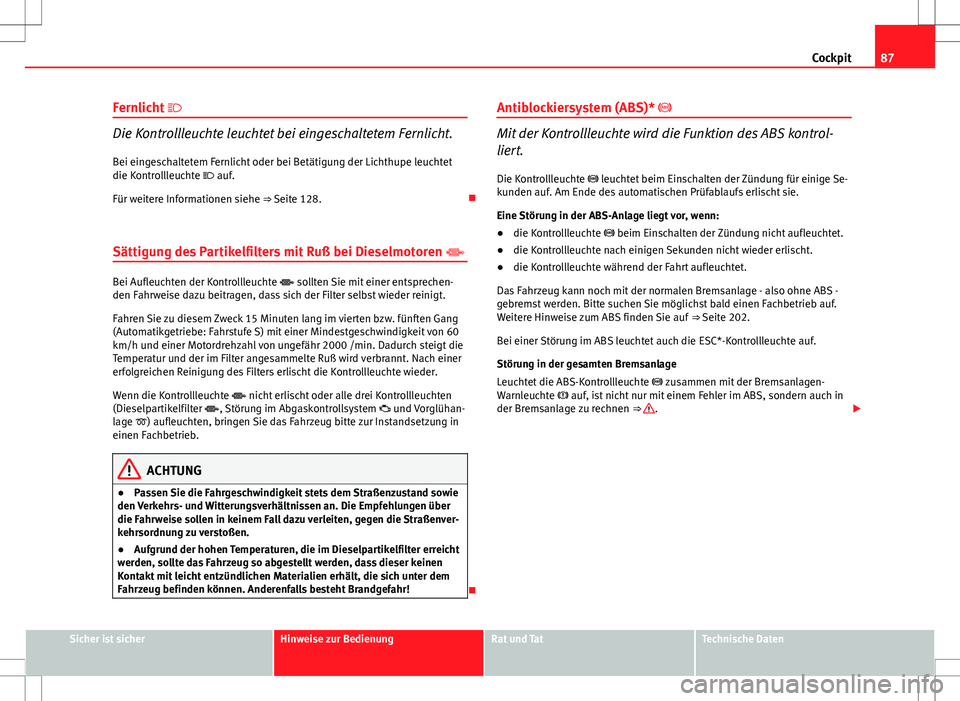

87
Cockpit
Fernlicht
Die Kontrollleuchte leuchtet bei eingeschaltetem Fernlicht.
Bei eingeschaltetem Fernlicht oder bei Betätigung der Lichthupe leuchtet
die Kontrollleuchte auf.
Für weitere Informationen siehe ⇒ Seite 128.
Sättigung des Partikelfilters mit Ruß bei Dieselmotoren
Bei Aufleuchten der Kontrollleuchte sollten Sie mit einer entsprechen-
den Fahrweise dazu beitragen, dass sich der Filter selbst wieder reinigt.
Fahren Sie zu diesem Zweck 15 Minuten lang im vierten bzw. fünften Gang
(Automatikgetriebe: Fahrstufe S) mit einer Mindestgeschwindigkeit von 60
km/h und einer Motordrehzahl von ungefähr 2000 /min. Dadurch steigt die
Temperatur und der im Filter angesammelte Ruß wird verbrannt. Nach einer
erfolgreichen Reinigung des Filters erlischt die Kontrollleuchte wieder.
Wenn die Kontrollleuchte nicht erlischt oder alle drei Kontrollleuchten
(Dieselpartikelfilter , Störung im Abgaskontrollsystem und Vorglühan-
lage ) aufleuchten, bringen Sie das Fahrzeug bitte zur Instandsetzung in
einen Fachbetrieb.
ACHTUNG
● Passen Sie die Fahrgeschwindigkeit stets dem Straßenzustand sowie
den Verkehrs- und Witterungsverhältnissen an. Die Empfehlungen über
die Fahrweise sollen in keinem Fall dazu verleiten, gegen die Straßenver-
kehrsordnung zu verstoßen.
● Aufgrund der hohen Temperaturen, die im Dieselpartikelfilter erreicht
werden, sollte das Fahrzeug so abgestellt werden, dass dieser keinen
Kontakt mit leicht entzündlichen Materialien erhält, die sich unter dem
Fahrzeug befinden können. Anderenfalls besteht Brandgefahr!
Antiblockiersystem (ABS)*
Mit der Kontrollleuchte wird die Funktion des ABS kontrol-
liert.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige Se-
kunden auf. Am Ende des automatischen Prüfablaufs erlischt sie.
Eine Störung in der ABS-Anlage liegt vor, wenn:
● die Kontrollleuchte beim Einschalten der Zündung nicht aufleuchtet.
● die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.
● die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normalen Bremsanlage - also ohne ABS -
gebremst werden. Bitte suchen Sie möglichst bald einen Fachbetrieb auf.
Weitere Hinweise zum ABS finden Sie auf ⇒ Seite 202.
Bei einer Störung im ABS leuchtet auch die ESC*-Kontrollleuchte auf.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte zusammen mit der Bremsanlagen-
Warnleuchte auf, ist nicht nur mit einem Fehler im ABS, sondern auch in
der Bremsanlage zu rechnen ⇒
.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 90 of 327

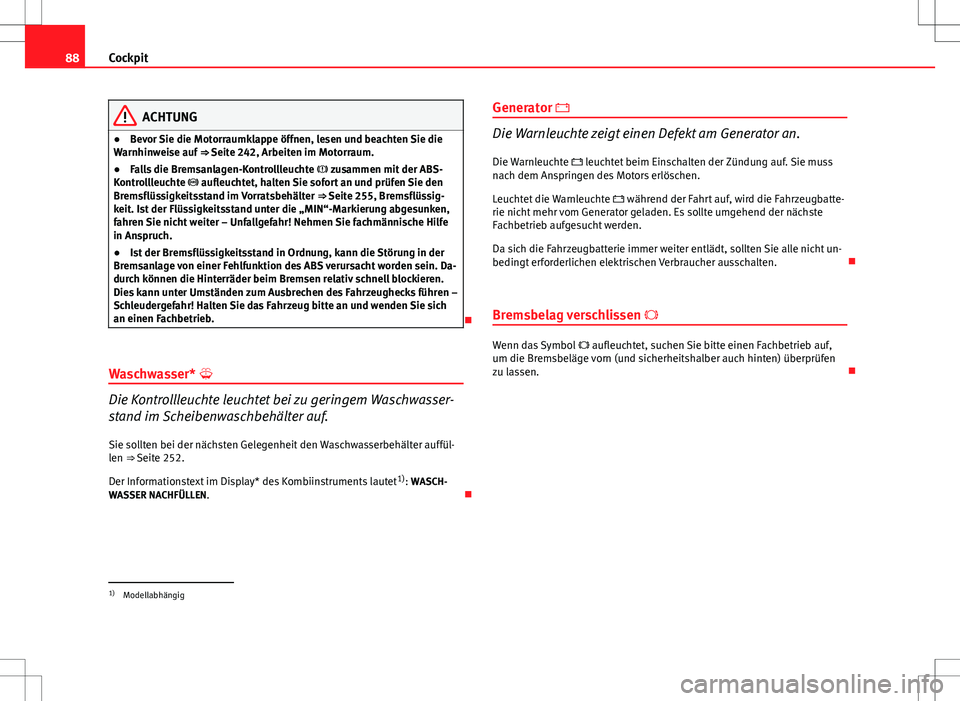

88Cockpit
ACHTUNG
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise auf ⇒ Seite 242, Arbeiten im Motorraum.
● Falls die Bremsanlagen-Kontrollleuchte zusammen mit der ABS-
Kontrollleuchte aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ⇒ Seite 255, Bremsflüssig-
keit. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Nehmen Sie fachmännische Hilfe
in Anspruch.
● Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein. Da-
durch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich
an einen Fachbetrieb.
Waschwasser*
Die Kontrollleuchte leuchtet bei zu geringem Waschwasser-
stand im Scheibenwaschbehälter auf.
Sie sollten bei der nächsten Gelegenheit den Waschwasserbehälter auffül-
len ⇒ Seite 252.
Der Informationstext im Display* des Kombiinstruments lautet 1)
: WASCH-
WASSER NACHFÜLLEN. Generator
Die Warnleuchte zeigt einen Defekt am Generator an.
Die Warnleuchte leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte während der Fahrt auf, wird die Fahrzeugbatte-
rie nicht mehr vom Generator geladen. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich die Fahrzeugbatterie immer weiter entlädt, sollten Sie alle nicht un-
bedingt erforderlichen elektrischen Verbraucher ausschalten.
Bremsbelag verschlissen
Wenn das Symbol aufleuchtet, suchen Sie bitte einen Fachbetrieb auf,
um die Bremsbeläge vorn (und sicherheitshalber auch hinten) überprüfen
zu lassen.
1)
Modellabhängig
