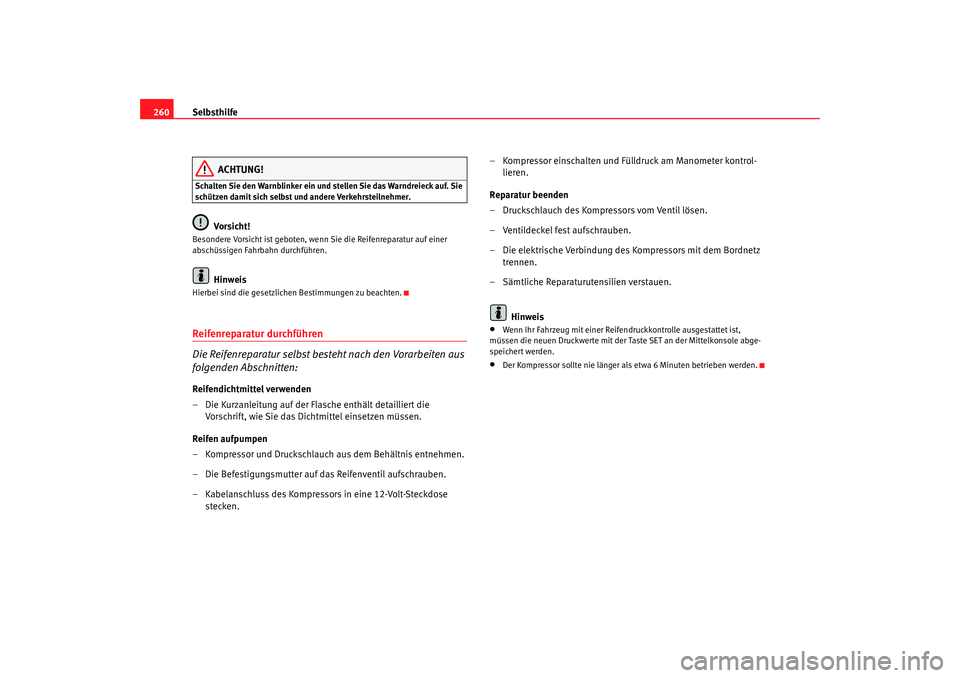

Selbsthilfe
260
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Besondere Vorsicht ist geboten, we nn Sie die Reifenreparatur auf einer
abschüssigen Fahrbahn durchführen.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Reifenreparatur durchführen
Die Reifenreparatur selbst besteht nach den Vorarbeiten aus
folgenden Abschnitten:Reifendichtmittel verwenden
– Die Kurzanleitung auf der Flasche enthält detailliert die Vorschrift, wie Sie das Dichtmittel einsetzen müssen.
Reifen aufpumpen
– Kompressor und Druckschlauch aus dem Behältnis entnehmen.
– Die Befestigungsmutter auf das Reifenventil aufschrauben.
– Kabelanschluss des Kompressors in eine 12-Volt-Steckdose stecken. – Kompressor einschalten und Fülldruck am Manometer kontrol-
lieren.
Reparatur beenden
– Druckschlauch des Kompressors vom Ventil lösen.
– Ventildeckel fest aufschrauben.
– Die elektrische Verbindung des Kompressors mit dem Bordnetz trennen.
– Sämtliche Reparaturutensilien verstauen.
Hinweis
•
Wenn Ihr Fahrzeug mit einer Reifendruckkontrolle ausgestattet ist,
müssen die neuen Druckwerte mit der Taste SET an der Mittelkonsole abge-
speichert werden.
•
Der Kompressor sollte nie länger als etwa 6 Minuten betrieben werden.
Altea_DE.book Seite 260 Montag, 19. Januar 2009 10:35 10

Selbsthilfe261
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

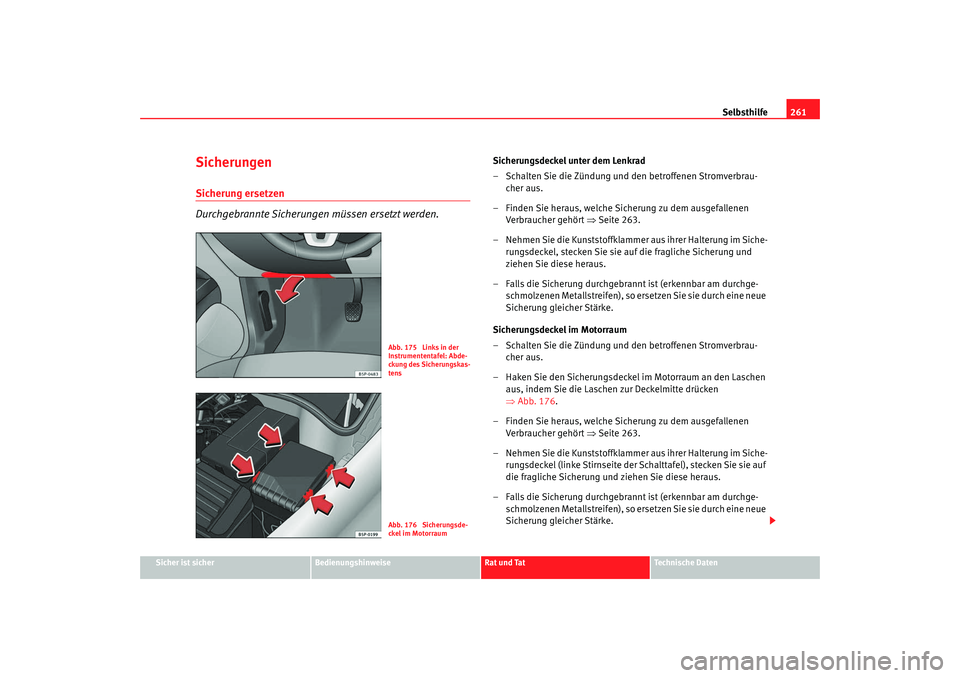

SicherungenSicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden.
Sicherungsdeckel unter dem Lenkrad
– Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 263.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel, stecken Sie sie auf die fragliche Sicherung und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Sicherungsdeckel im Motorraum
– Schalten Sie die Zündung und den betroffenen Stromverbrau- cher aus.
– Haken Sie den Sicherungsdeckel im Motorraum an den Laschen aus, indem Sie die Laschen zur Deckelmitte drücken
⇒Abb. 176 .
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 263.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel (linke Stirnseite der Schalttafel), stecken Sie sie auf
die fragliche Sicherung und ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Abb. 175 Links in der
Instrumententafel: Abde-
ckung des Sicherungskas-
tensAbb. 176 Sicherungsde-
ckel im Motorraum
Altea_DE.book Seite 261 Montag, 19. Januar 2009 10:35 10

Selbsthilfe
262

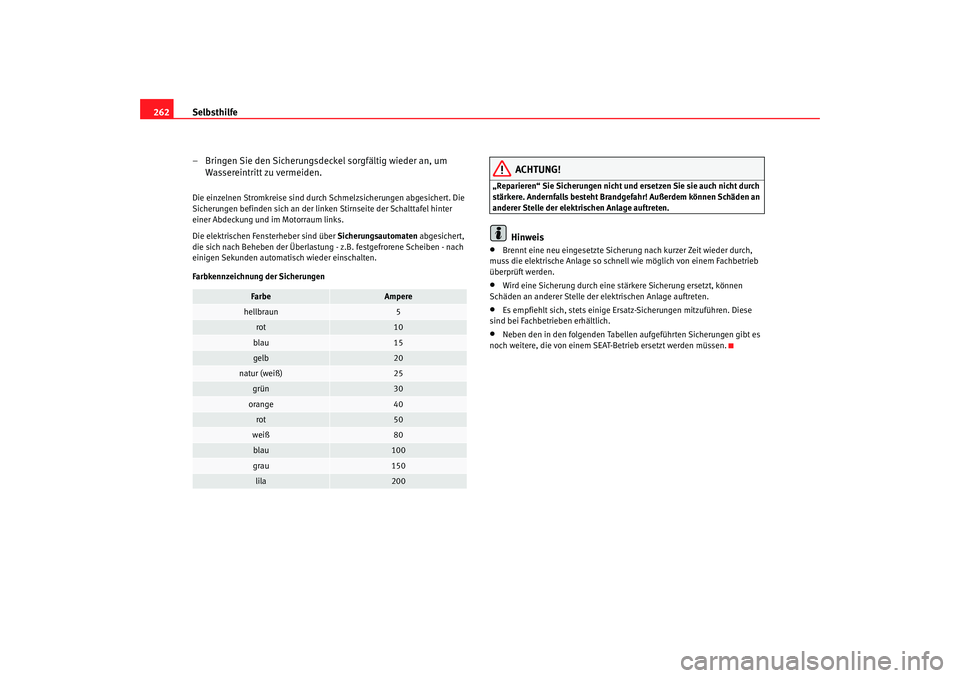

– Bringen Sie den Sicherungsdeckel sorgfältig wieder an, um Wassereintritt zu vermeiden.Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der linken Stirnseite der Schalttafel hinter
einer Abdeckung und im Motorraum links.
Die elektrischen Fensterheber sind über Sicherungsautomaten abgesichert,
die sich nach Beheben der Überlastung - z.B. festgefrorene Scheiben - nach
einigen Sekunden automatisch wieder einschalten.
Farbkennzeichnung der Sicherungen
ACHTUNG!
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Andernfalls besteht Brandgefahr! Außerdem können Schäden an
anderer Stelle der elektrischen Anlage auftreten.
Hinweis
•
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb
überprüft werden.
•
Wird eine Sicherung durch eine st ärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
•
Es empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen. Diese
sind bei Fachbetrieben erhältlich.
•
Neben den in den folgenden Tabellen aufgeführten Sicherungen gibt es
noch weitere, die von einem SEAT-Betrieb ersetzt werden müssen.
Farbe
Ampere
hellbraun
5
rot
10
blau
15
gelb
20
natur (weiß)
25
grün
30
orange
40
rot
50
weiß
80
blau
100
grau
150
lila
200
Altea_DE.book Seite 262 Montag, 19. Januar 2009 10:35 10

Selbsthilfe263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sicherungsbelegung, Instrumententafel linksSicherungenNummer
Verbraucher
Ampere
1
Nicht belegt
2
Nicht belegt
3
Nicht belegt
4
Nicht belegt
5
Nicht belegt
6
Nicht belegt
7
Nicht belegt
8
Nicht belegt
9
Airbag
5
10
Stromversorgung RSE (Display an der
Dachkonsole)
10
11
Nicht belegt
11
Nicht belegt
12
Xenon-Scheinwerfer links
10
13
Kombiinstrument (Ölstand) / Steuergerät Leitun-
gen (BCM) / Heizung / ABS, ESP / Park Pilot /
Gateway / Durchflussmesser
5
14
Getriebe / Lenkhilfe / Bremslichtsensor / Anhän-
ger / ABS, ESP / Haldex / Lichtschalter
10
15
Beheizbare Frontscheibe / Instrumentenbeleuch-
tung / Diagnosezentrale / Motorsteuerung /
Zusatzheizung / AFS-Scheinwerfer / Park Pilot
10
16
Xenon-Scheinwerfer rechts
10
17
Motorsteuerung
10
18
Nicht belegt
19
Nicht belegt
20
Park-Pilot (Einparkhilfe) / Schalthebel / ESP-Steu-
ergerät
10
21
Nicht belegt
22
Volumetrischer Alarmsensor / Alarmhupe
5
23
Diagnose / Regensensor / Lichtschalter
10
24
Nicht belegt
25
Anschluss Steuergerät Automatikgetriebe
20
26
Vakuumpumpe
20
27
Stromversorgung RSE (Display an der Dachkons-
ole)
10
28
Heckwischermotor / Steuergerät Leitungen
20
29
Nicht belegt
30
Steckdose / Zigarettenanzünder
20
31
Nicht belegt
32
Nicht belegt
33
Heizung
40
34
Nicht belegt
35
Nicht belegt
36
Motorsteuerung
10
37
Motorsteuerung
10
38
Motorsteuerung
10
Nummer
Verbraucher
Ampere
Altea_DE.book Seite 263 Montag, 19. Januar 2009 10:35 10

Selbsthilfe

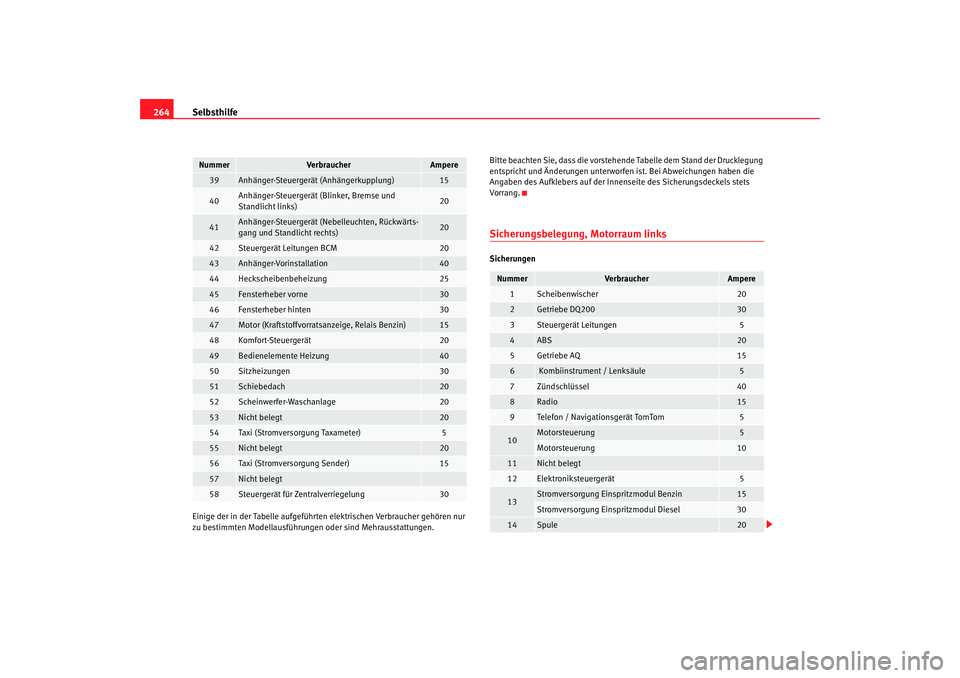

264Einige der in der Tabelle aufgeführten elektrischen Verbraucher gehören nur
zu bestimmten Modellausführungen oder sind Mehrausstattungen. Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang.
Sicherungsbelegung, Motorraum linksSicherungen
39
Anhänger-Steuergerät (Anhängerkupplung)
15
40
Anhänger-Steuergerät (Blinker, Bremse und
Standlicht links)
20
41
Anhänger-Steuergerät (Nebelleuchten, Rückwärts-
gang und Standlicht rechts)
20
42
Steuergerät Leitungen BCM
20
43
Anhänger-Vorinstallation
40
44
Heckscheibenbeheizung
25
45
Fensterheber vorne
30
46
Fensterheber hinten
30
47
Motor (Kraftstoffvorratsanzeige, Relais Benzin)
15
48
Komfort-Steuergerät
20
49
Bedienelemente Heizung
40
50
Sitzheizungen
30
51
Schiebedach
20
52
Scheinwerfer-Waschanlage
20
53
Nicht belegt
20
54
Taxi (Stromversorgung Taxameter)
5
55
Nicht belegt
20
56
Taxi (Stromversorgung Sender)
15
57
Nicht belegt
58
Steuergerät für Zentralverriegelung
30
Nummer
Verbraucher
Ampere
Nummer
Verbraucher
Ampere
1
Scheibenwischer
20
2
Getriebe DQ200
30
3
Steuergerät Leitungen
5
4
ABS
20
5
Getriebe AQ
15
6
Kombiinstrument / Lenksäule
5
7
Zündschlüssel
40
8
Radio
15
9
Telefon / Navigationsgerät TomTom
5
10
Motorsteuerung
5
Motorsteuerung
10
11
Nicht belegt
12
Elektroniksteuergerät
5
13
Stromversorgung Einspritzmodul Benzin
15
Stromversorgung Einspritzmodul Diesel
30
14
Spule
20
Altea_DE.book Seite 264 Montag, 19. Januar 2009 10:35 10

Selbsthilfe265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

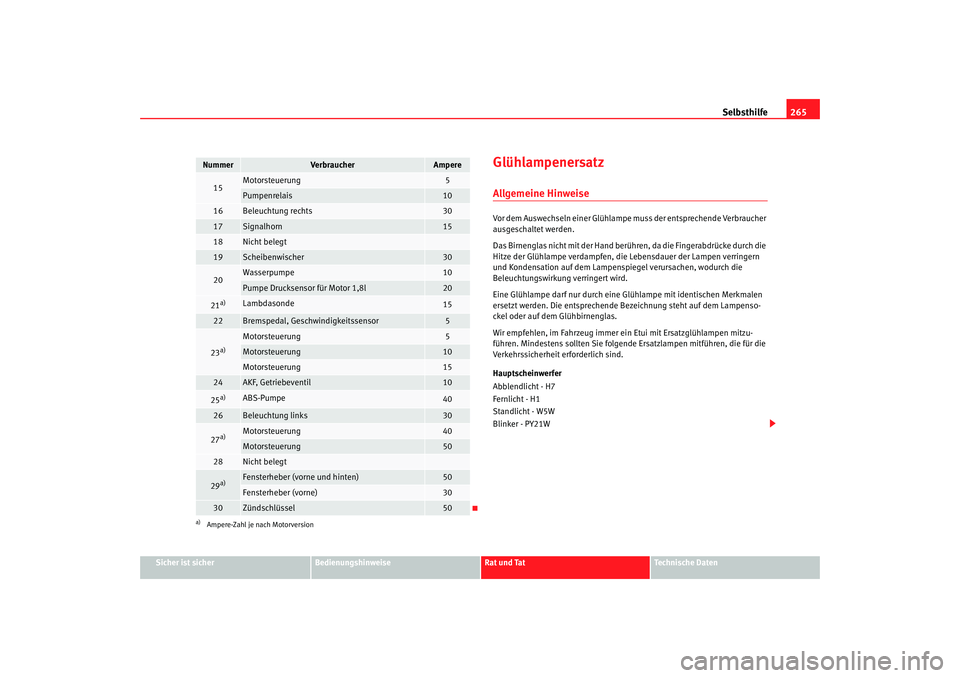

Glühlampenersatz Allgemeine HinweiseVor dem Auswechseln einer Glühlampe muss der entsprechende Verbraucher
ausgeschaltet werden.
Das Birnenglas nicht mit de r Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf de m Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ei n Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Standlicht - W5W
Blinker - PY21W
15
Motorsteuerung
5
Pumpenrelais
10
16
Beleuchtung rechts
30
17
Signalhorn
15
18
Nicht belegt
19
Scheibenwischer
30
20
Wasserpumpe
10
Pumpe Drucksensor für Motor 1,8l
20
21a)
Lambdasonde
15
22
Bremspedal, Geschwindigkeitssensor
5
23a)
Motorsteuerung
5
Motorsteuerung
10
Motorsteuerung
15
24
AKF, Getriebeventil
10
25a)
ABS-Pumpe
40
26
Beleuchtung links
30
27a)
Motorsteuerung
40
Motorsteuerung
50
28
Nicht belegt
29a)
Fensterheber (vorne und hinten)
50
Fensterheber (vorne)
30
30
Zündschlüssel
50
a)Ampere-Zahl je nach MotorversionNummer
Verbraucher
Ampere
Altea_DE.book Seite 265 Montag, 19. Januar 2009 10:35 10

Selbsthilfe

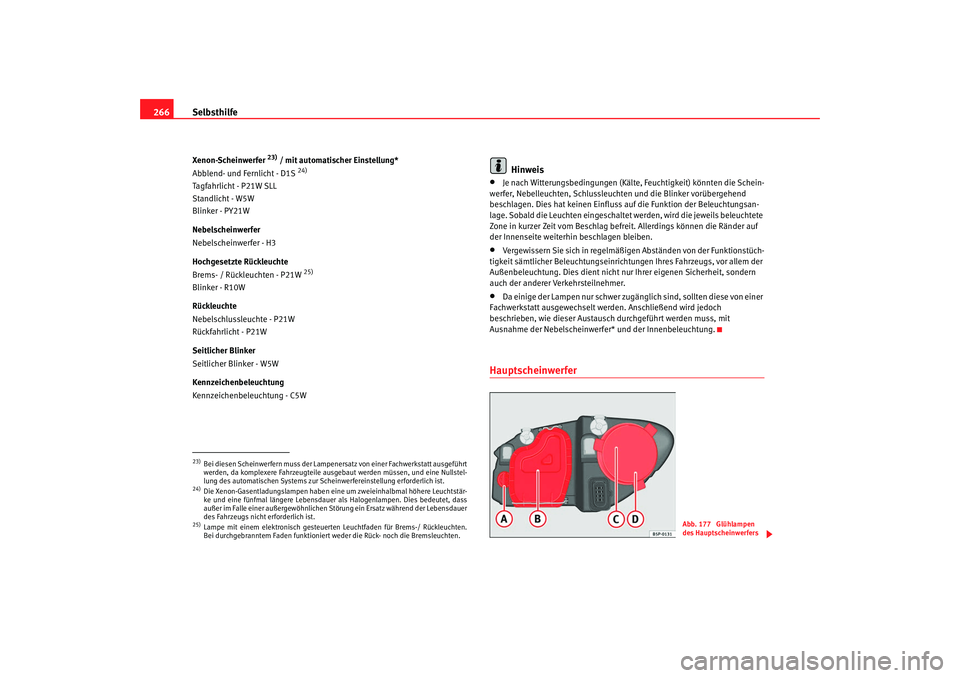

266Xenon-Scheinwerfer
23) / mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
24)
Tagfahrlicht - P21W SLL
Standlicht - W5W
Blinker - PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Hochgesetzte Rückleuchte
Brems- / Rückleuchten - P21W
25)
Blinker - R10W
Rückleuchte
Nebelschlussleuchte - P21W
Rückfahrlicht - P21W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Je nach Witterungsbedingungen (Kälte, Feuchtigkeit) könnten die Schein-
werfer, Nebelleuchten, Schlussleuch ten und die Blinker vorübergehend
beschlagen. Dies hat keinen Einfluss auf die Funktion der Beleuchtungsan-
lage. Sobald die Leuchten eingeschaltet werden, wird die jeweils beleuchtete
Zone in kurzer Zeit vom Beschlag befreit. Allerdings können die Ränder auf
der Innenseite weiterhin beschlagen bleiben.
•
Vergewissern Sie sich in regelmäßigen Abständen von der Funktionstüch-
tigkeit sämtlicher Beleuchtungseinricht ungen Ihres Fahrzeugs, vor allem der
Außenbeleuchtung. Dies dient nicht nu r Ihrer eigenen Sicherheit, sondern
auch der anderer Verkehrsteilnehmer.
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
23)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen, und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.24)Die Xenon-Gasentladungslampen haben eine um zweieinhalbmal höhere Leuchtstär-
ke und eine fünfmal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass
außer im Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer
des Fahrzeugs nicht erforderlich ist.25)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Abb. 177 Glühlampen
des Hauptscheinwerfers
Altea_DE.book Seite 266 Montag, 19. Januar 2009 10:35 10

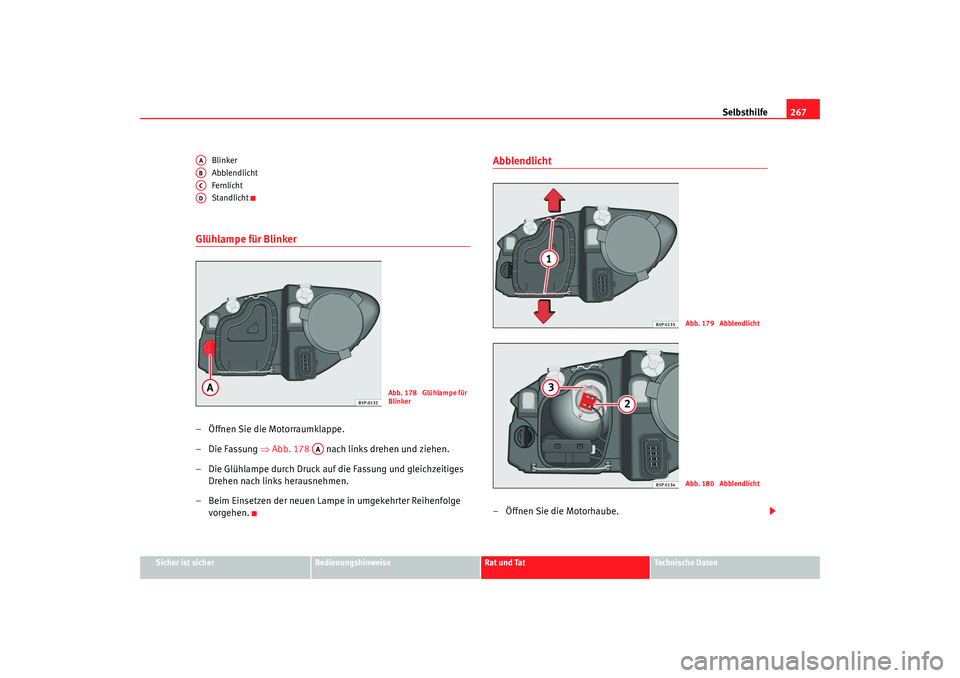

Selbsthilfe267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Blinker
Abblendlicht
Fernlicht
Standlicht
Glühlampe für Blinker – Öffnen Sie die Motorraumklappe.
– Die Fassung
⇒Abb. 178 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Abblendlicht – Öffnen Sie die Motorhaube.
AAABACAD
Abb. 178 Glühlampe für
Blinker
AA
Abb. 179 AbblendlichtAbb. 180 Abblendlicht
Altea_DE.book Seite 267 Montag, 19. Januar 2009 10:35 10

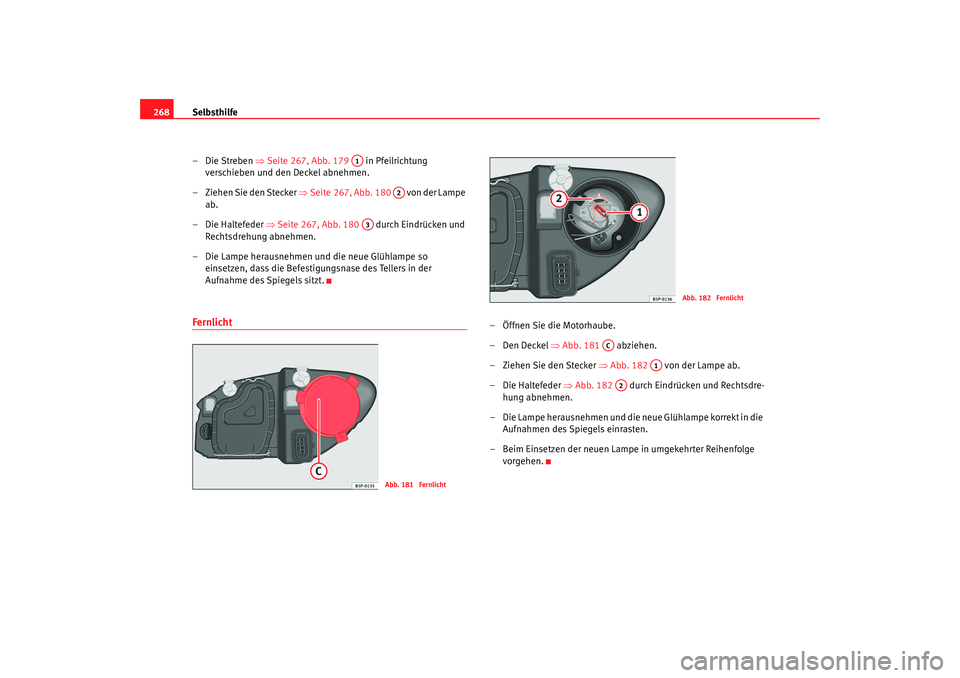

Selbsthilfe
268
–Die Streben ⇒ Seite 267, Abb. 179 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒ Seite 267, Abb. 180 von der Lampe
ab.
– Die Haltefeder ⇒ Seite 267, Abb. 180 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube.
–Den Deckel ⇒Abb. 181 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 182 von der Lampe ab.
– Die Haltefeder ⇒ Abb. 182 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
A1
A2
A3
Abb. 181 Fernlicht
Abb. 182 Fernlicht
AC
A1
A2
Altea_DE.book Seite 268 Montag, 19. Januar 2009 10:35 10

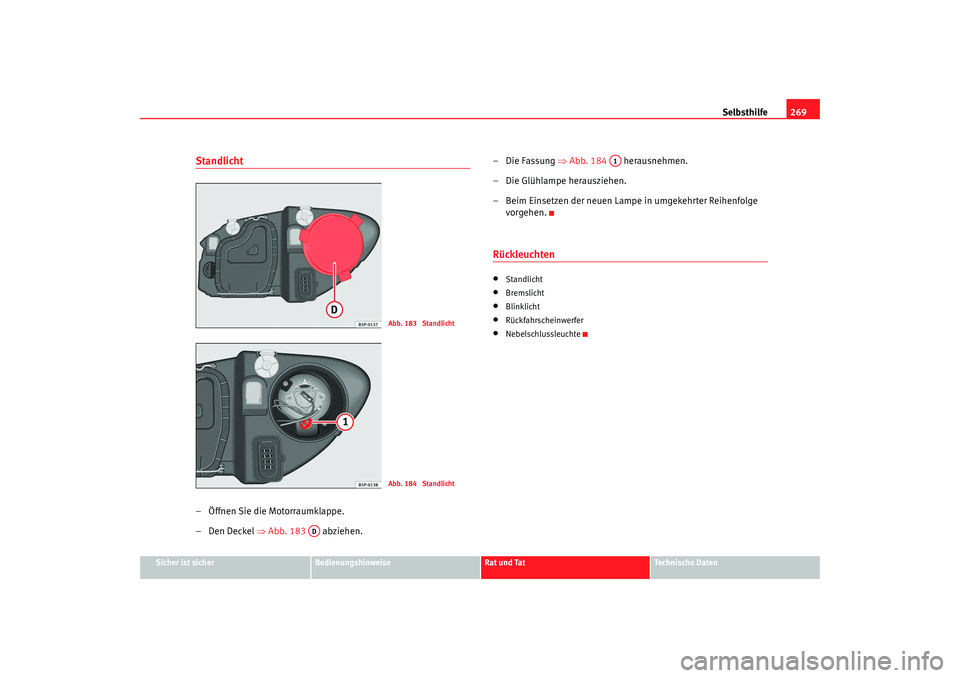

Selbsthilfe269
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Standlicht – Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 183 abziehen. – Die Fassung
⇒Abb. 184 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten •
Standlicht
•
Bremslicht
•
Blinklicht
•
Rückfahrscheinwerfer
•
Nebelschlussleuchte
Abb. 183 StandlichtAbb. 184 Standlicht
AD
A1
Altea_DE.book Seite 269 Montag, 19. Januar 2009 10:35 10
