Beschreibung der Angaben281
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Te c h n i s c h e D a t e nBeschreibung der AngabenWas Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben stets
Vorrang.Alle Angaben in dieser Anleitung gelt en für das Grundmodell in Spanien. Mit
welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem Fahrzeug-
datenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte

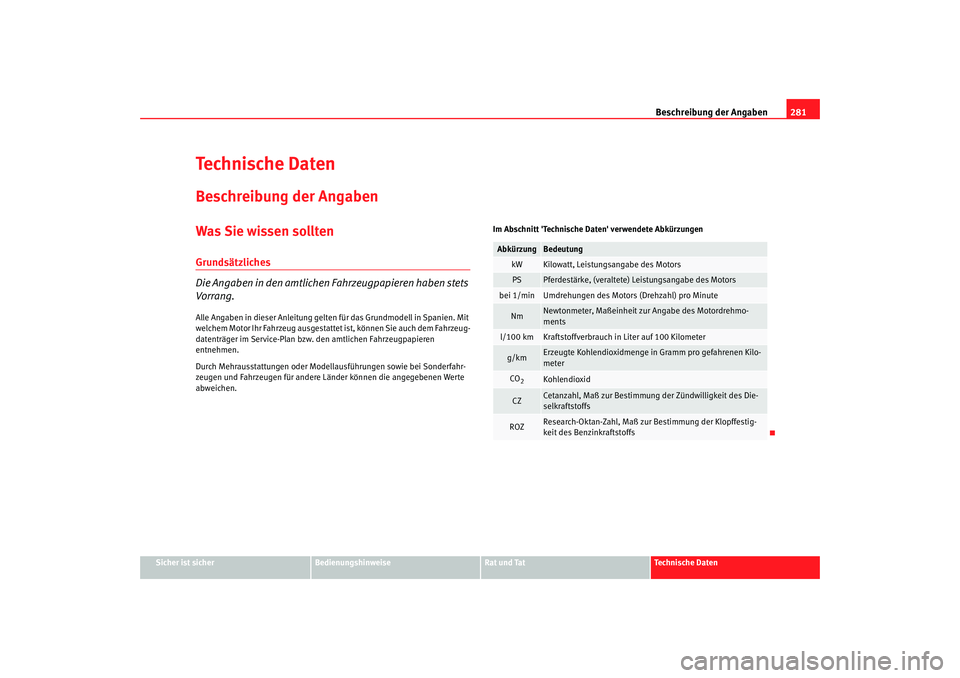

abweichen. Im Abschnitt 'Technische Daten' verwendete Abkürzungen
Abkürzung
Bedeutung
kW
Kilowatt, Leistungsangabe des Motors
PS
Pferdestärke, (veraltete) Leistungsangabe des Motors
bei 1/min
Umdrehungen des Motors (Drehzahl) pro Minute
Nm
Newtonmeter, Maßeinheit zu
r Angabe des Motordrehmo-
ments
l/100 km
Kraftstoffverbrauch in Liter auf 100 Kilometer
g/km
Erzeugte Kohlendioxidmenge in Gramm pro gefahrenen Kilo-
meter
CO2
Kohlendioxid
CZ
Cetanzahl, Maß zur Bestimmung der Zündwilligkeit des Die-
selkraftstoffs
ROZ
Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestig-
keit des Benzinkraftstoffs
Altea_DE.book Seite 281 Montag, 19. Januar 2009 10:35 10

Beschreibung der Angaben
282Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Typsch ild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende Daten:
⇒Abb. 200
Diese Fahrzeugdaten finden Sie auch im Service-Plan. Produktions-Steuerungsnummer
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Typ-Kennnummer
Typerklärung / Motorleistung
Motor- und Getriebekennbuchstaben
Lacknummer / Innenausstattungs-Kennnummer
Mehrausstattungs-Kennnummer
Kraftstoffverbrauch
CO
2-Emission
Die Daten aus Punkt 2 bis 9 finden Sie ebenfalls im Service-Plan.
Kraftstoffverbrauch und CO
2-Emission
Kraftstoffverbrauch (l/100 km) / CO
2-Emissionen (g/km) Stadt
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) Landstraße
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) kombiniert
Abb. 200 Fahrzeugda-
tenträger – Gepäckraum
A1A2A3A4A5A6A7A8A9AAABAC
Altea_DE.book Seite 282 Montag, 19. Januar 2009 10:35 10

Beschreibung der Angaben283
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

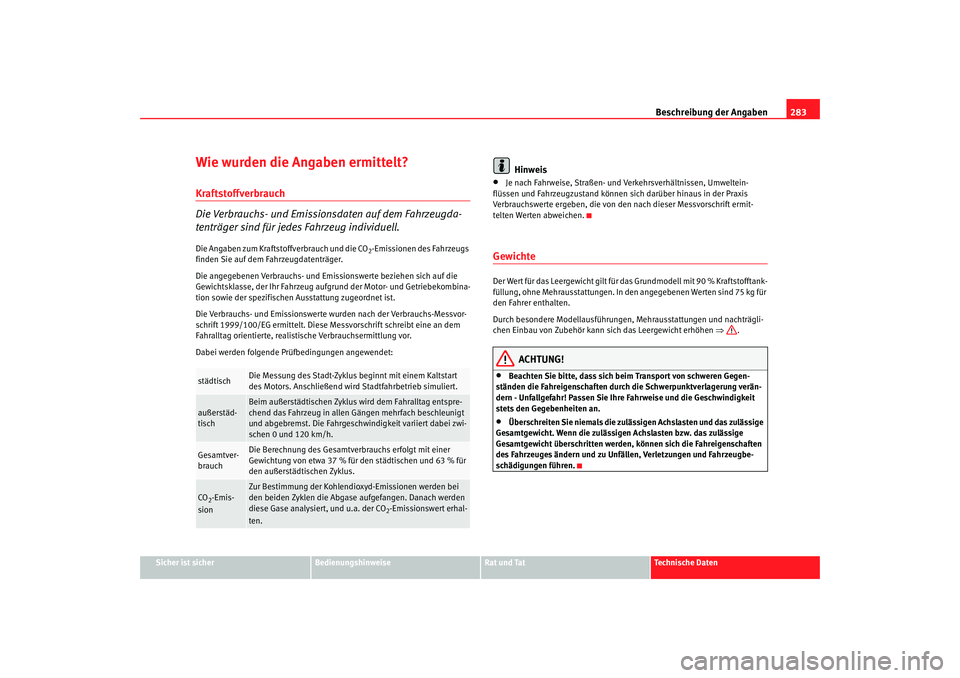

Wie wurden die Angaben ermittelt?Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugda-
tenträger sind für jedes Fahrzeug individuell.Die Angaben zum Kraftstoffverbrauch und die CO
2-Emissionen des Fahrzeugs
finden Sie auf dem Fahrzeugdatenträger.
Die angegebenen Verbrauchs- und Emissionswerte beziehen sich auf die
Gewichtsklasse, der Ihr Fahrzeug auf grund der Motor- und Getriebekombina-
tion sowie der spezifischen Ausstattung zugeordnet ist.
Die Verbrauchs- und Emissionswerte wurden nach der Verbrauchs-Messvor-
schrift 1999/100/EG ermittelt. Diese M essvorschrift schreibt eine an dem
Fahralltag orientierte, realis tische Verbrauchsermittlung vor.
Dabei werden folgende Prüfbedingungen angewendet:
Hinweis
•
Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können sich darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen.
GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen ⇒.
ACHTUNG!
•
Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
•
Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht. Wenn die zulässigen Achslasten bzw. das zulässige
Gesamtgewicht überschritten werden, können sich die Fahreigenschaften
des Fahrzeuges ändern und zu Unfällen, Verletzungen und Fahrzeugbe-
schädigungen führen.
städtisch
Die Messung des Stadt-Zyklus beginnt mit einem Kaltstart
des Motors. Anschließend wird Stadtfahrbetrieb simuliert.
außerstäd-
tisch
Beim außerstädtischen Zyklus wird dem Fahralltag entspre-
chend das Fahrzeug in allen Gängen mehrfach beschleunigt
und abgebremst. Die Fahrgeschwindigkeit variiert dabei zwi-
schen 0 und 120 km/h.
Gesamtver-
brauch
Die Berechnung des Gesamtverbrauchs erfolgt mit einer
Gewichtung von etwa 37 % für den städtischen und 63 % für
den außerstädtischen Zyklus.
CO2-Emis-
sion
Zur Bestimmung der Kohlendioxyd-Emissionen werden bei
den beiden Zyklen die Abgase aufgefangen. Danach werden
diese Gase analysiert, und u.a. der CO
2-Emissionswert erhal-
ten.
Altea_DE.book Seite 283 Montag, 19. Januar 2009 10:35 10

Beschreibung der Angaben
284AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzu ng auf 80 km/h (im Ausnahmefall auf 100 km/h).
Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z.B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsab stand weniger als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•
Aus Sicherheitsgründen wird empfohlen, nicht schneller als 80 km/h
zu fahren. Dies gilt auch für Länder, in denen höhere Geschwindigkeiten
erlaubt sind.
•
Überschreiten Sie niemals die zulässigen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen.
RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwert en befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Verringern Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒ .
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie möglich mit einem Drehmomentschlüssel
prüfen lassen ⇒. Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Altea_DE.book Seite 284 Montag, 19. Januar 2009 10:35 10

Beschreibung der Angaben285
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

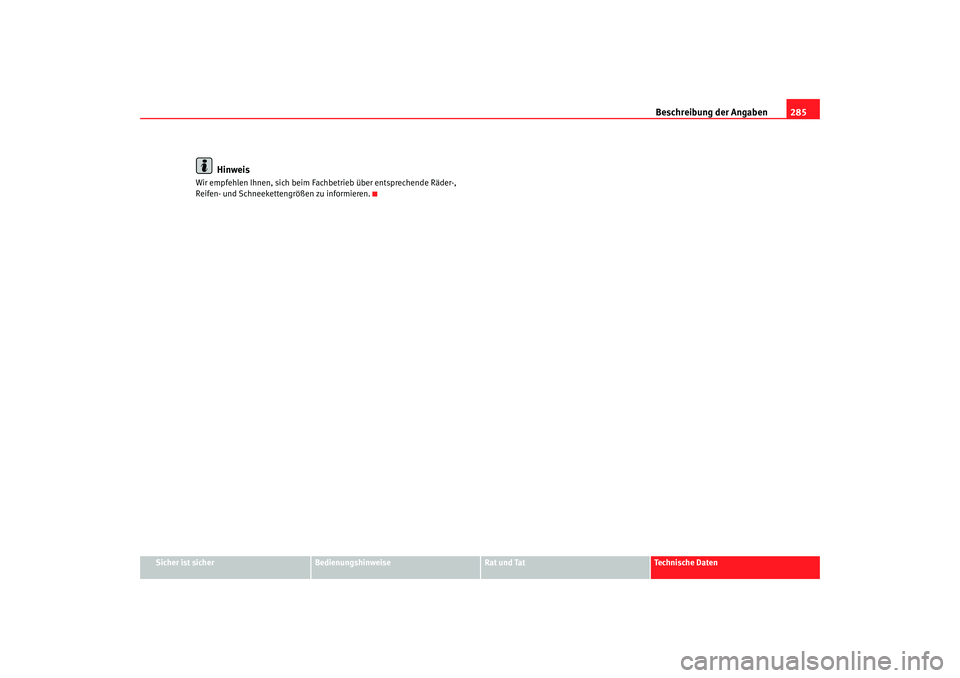

Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekettengrößen zu informieren.
Altea_DE.book Seite 285 Montag, 19. Januar 2009 10:35 10

Technische Daten

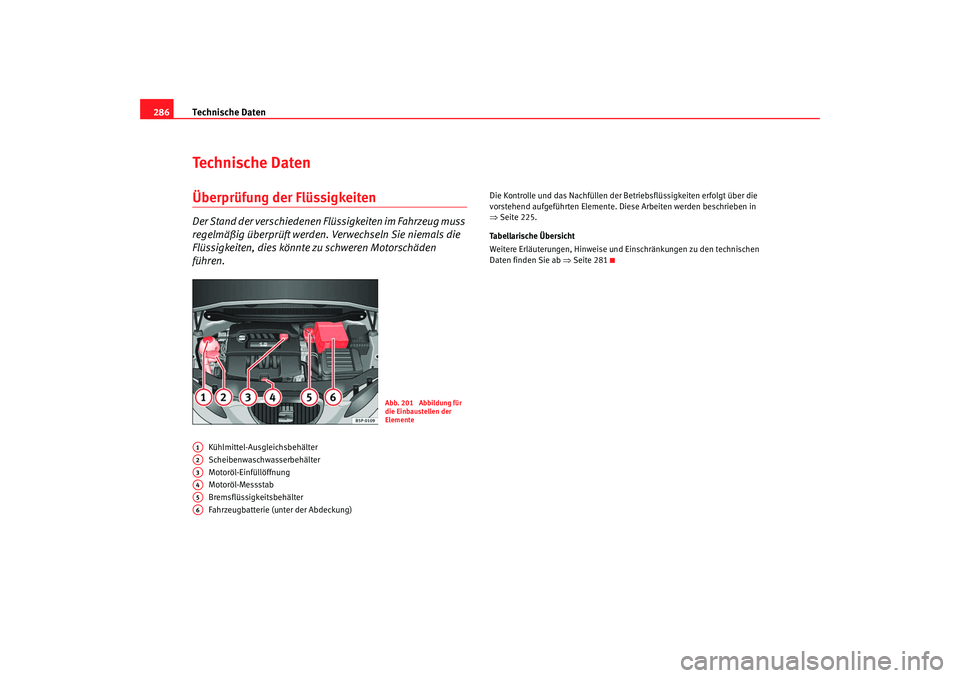

286Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel-Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 225.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 281
Abb. 201 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
Altea_DE.book Seite 286 Montag, 19. Januar 2009 10:35 10

Technische Daten287
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Benzinmotor 1,4l 63 kW (85 PS)Motordaten
Leistung
GewichteLeistung in kW (PS)
bei 1/min 63 (85)/ 5000
größtes Drehmoment in Nm bei 1/min 132/ 3600-3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeitin km/h 169
Beschleunigung 0-80 km/h in Sek. 9,7
Beschleunigung 0-100 km/h in Sek. 14,8
zulässiges Gesamtgewicht in kg 1886
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1366
zulässige Vorderachslast in kg 940
zulässige Hinterachslast in kg 984
zulässige Dachlast in kg 75
Altea_DE.book Seite 287 Montag, 19. Januar 2009 10:35 10

Technische Daten

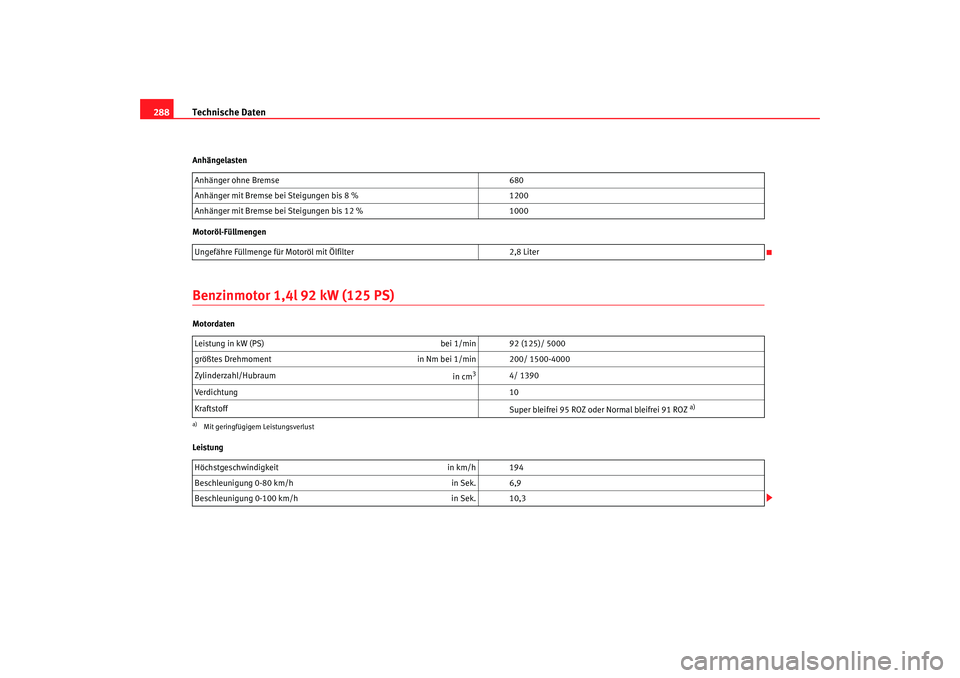

288Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,4l 92 kW (125 PS)Motordaten
Leistung Anhänger ohne Bremse
680
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000
Ungefähre Füllmenge für Motoröl mit Ölfilter 2,8 Liter
Leistung in kW (PS) bei 1/min 92 (125)/ 5000
größtes Drehmoment in Nm bei 1/min 200/ 1500-4000
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 194
Beschleunigung 0-80 km/h in Sek. 6,9
Beschleunigung 0-100 km/h in Sek. 10,3
Altea_DE.book Seite 288 Montag, 19. Januar 2009 10:35 10

Technische Daten289
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

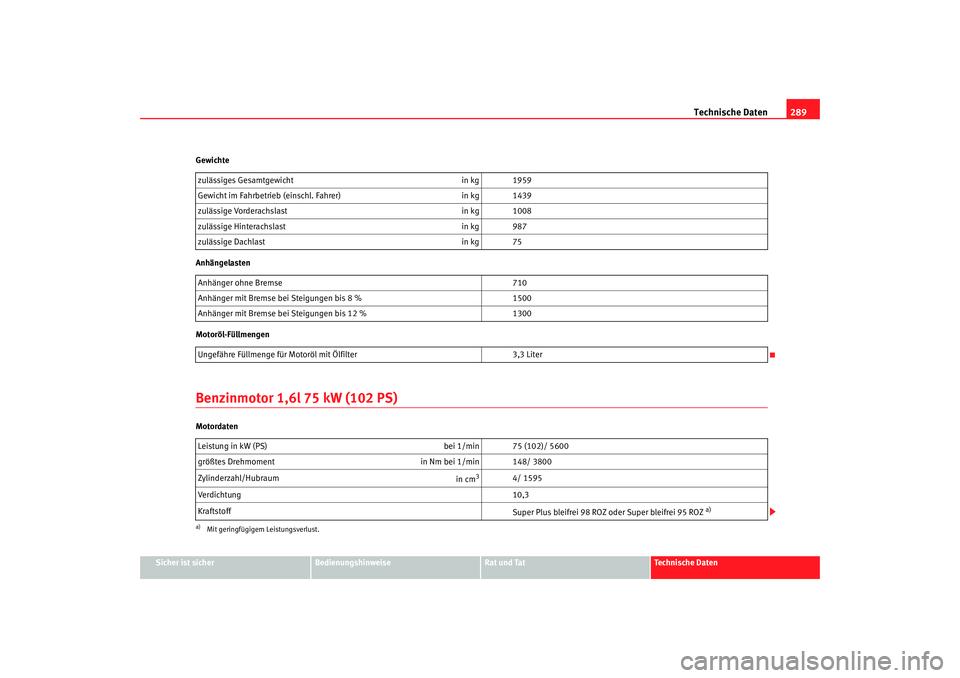

Gewichte
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 1,6l 75 kW (102 PS)Motordaten
zulässiges Gesamtgewicht
in kg 1959
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1439
zulässige Vorderachslast in kg 1008
zulässige Hinterachslast in kg 987
zulässige Dachlast in kg 75
Anhänger ohne Bremse 710
Anhänger mit Bremse bei Steigungen bis 8 % 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1300
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,3 Liter
Leistung in kW (PS) bei 1/min 75 (102)/ 5600
größtes Drehmoment in Nm bei 1/min 148/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1595
Verdichtung 10,3
Kraftstoff Super Plus bleifrei 98 ROZ oder Super bleifrei 95 ROZ
a)
a)Mit geringfügigem Leistungsverlust.
Altea_DE.book Seite 289 Montag, 19. Januar 2009 10:35 10
