Seat Altea 2009 Manuale del proprietario (in Italian)

Sicurezza dei bambini

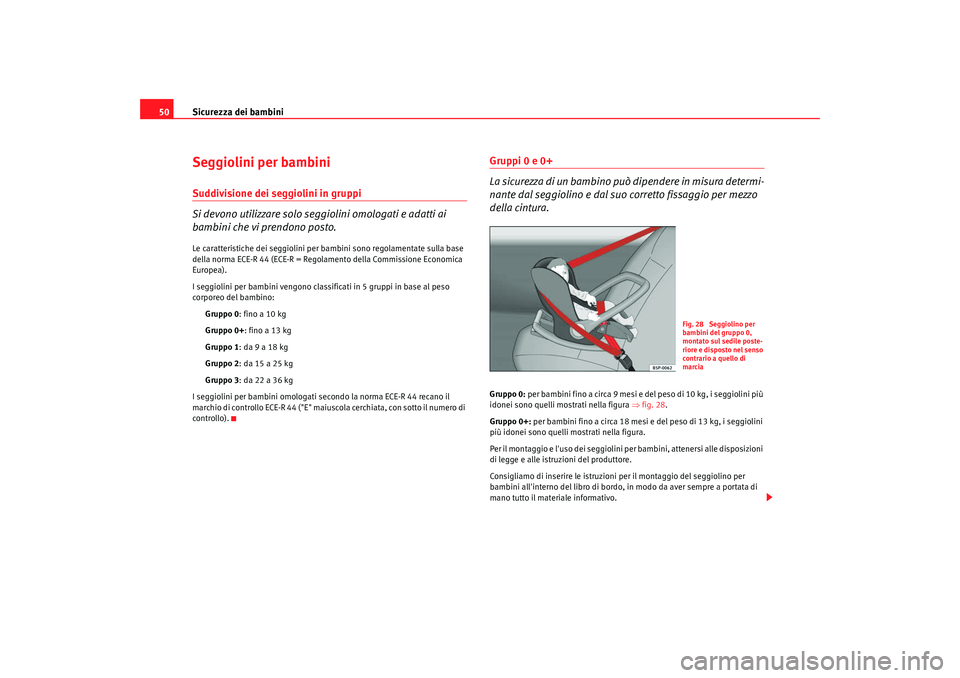

50Seggiolini per bambiniSuddivisione dei seggiolini in gruppi
Si devono utilizzare solo seggiolini omologati e adatti ai
bambini che vi prendono posto.Le caratteristiche dei seggiolini per bambini sono regolamentate sulla base
della norma ECE-R 44 (ECE-R = Regolamento della Commissione Economica
Europea).
I seggiolini per bambini vengono classificati in 5 gruppi in base al peso
corporeo del bambino:
Gruppo 0 : fino a 10 kg
Gruppo 0+: fino a 13 kg
Gruppo 1 : da 9 a 18 kg
Gruppo 2 : da 15 a 25 kg
Gruppo 3 : da 22 a 36 kg
I seggiolini per bambini omologati secondo la norma ECE-R 44 recano il
marchio di controllo ECE-R 44 ("E" maiuscola cerchiata, con sotto il numero di
controllo).
Gruppi 0 e 0+
La sicurezza di un bambino può dipendere in misura determi-
nante dal seggiolino e dal suo corretto fissaggio per mezzo
della cintura.Gruppo 0: per bambini fino a circa 9 mesi e del peso di 10 kg, i seggiolini più
idonei sono quelli mostrati nella figura ⇒fig. 28 .
Gruppo 0+: per bambini fino a circa 18 mesi e del peso di 13 kg, i seggiolini
più idonei sono quelli mostrati nella figura.
Per il montaggio e l'uso dei seggiolini per bambini, attenersi alle disposizioni
di legge e alle istruzioni del produttore.
Consigliamo di inserire le istruzioni per il montaggio del seggiolino per
bambini all'interno del libro di bordo, in modo da aver sempre a portata di
mano tutto il materiale informativo.
Fig. 28 Seggiolino per
bambini del gruppo 0,
montato sul sedile poste-
riore e disposto nel senso
contrario a quello di
marcia
altea_italia Seite 50 Donners tag, 12. Februar 2009 10:14 10

Sicurezza dei bambini51
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
Si raccomanda di leggere attentamente le avvertenze relative all'uso dei
seggiolini per bambini e di attenervisi scrupolosamente ⇒ in “Avver-
tenze importanti relative al seggiolino per bambini“ a pag. 48.Gruppo 1
La sicurezza di un bambino può dipendere in misura determi-
nante dal seggiolino e dal suo corretto fissaggio per mezzo
della cintura.Per bambini con un peso compreso tra i 9 e i 18 kg i seggiolini più adatti sono
quelli su cui il bambino siede rivolto nel senso opposto a quello di marcia
oppure i seggiolini ancorati secondo il sistema “ISOFIX“.
Per il montaggio e l'uso dei seggiolini per bambini, attenersi alle disposizioni
di legge e alle istruzioni del produttore. Consigliamo di inserire le istruzioni per il montaggio del seggiolino per
bambini all'interno del libro di bordo, in modo da aver sempre a portata di
mano tutto il materiale informativo.
ATTENZIONE!
Si raccomanda di leggere attentamente le avvertenze relative all'uso dei
seggiolini per bambini e di attenervisi scrupolosamente
⇒ in “Avver-
tenze importanti relative al seggiolino per bambini“ a pag. 48.Gruppi 2 e 3
La sicurezza di un bambino può dipendere in misura determi-
nante dal seggiolino e dal suo corretto fissaggio per mezzo
della cintura.Per il montaggio e l'uso dei seggiolini per bambini, attenersi alle disposizioni
di legge e alle istruzioni del produttore.
Fig. 29 Seggiolino del
gruppo 1 montato sul
sedile posteriore; il
bambino siede rivolto
verso il senso di marcia
Fig. 30 Seggiolino rivolto
nel senso di marcia,
montato sul sedile poste-
riore
altea_italia Seite 51 Donners tag, 12. Februar 2009 10:14 10

Sicurezza dei bambini

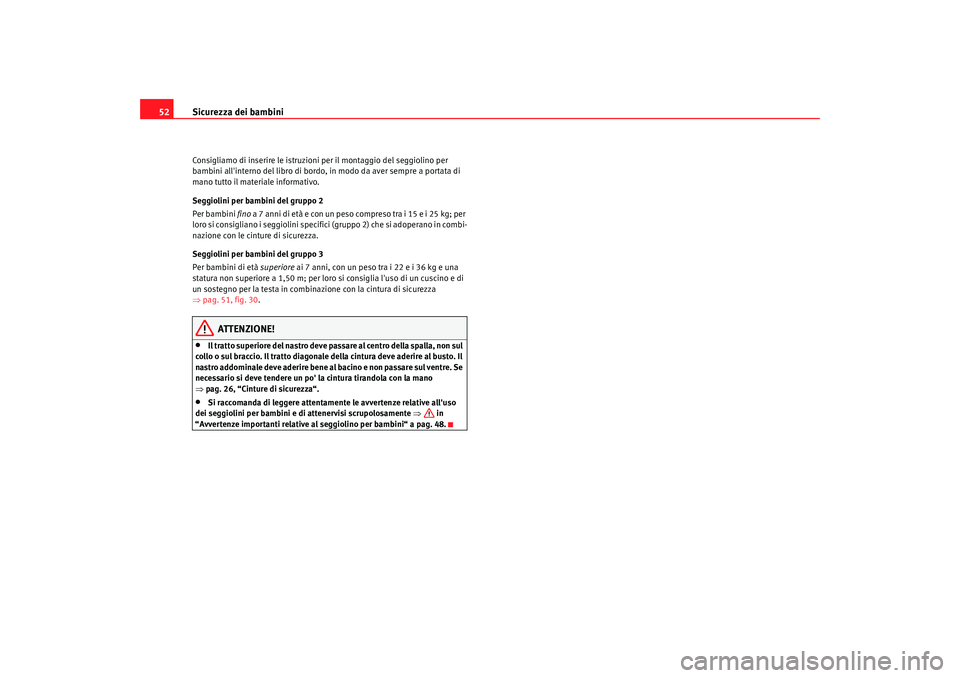

52Consigliamo di inserire le istruzioni per il montaggio del seggiolino per
bambini all'interno del libro di bordo, in modo da aver sempre a portata di
mano tutto il materiale informativo.
Seggiolini per bambini del gruppo 2
Per bambini fino a 7 anni di età e con un peso compreso tra i 15 e i 25 kg; per
loro si consigliano i seggiolini specifici (gruppo 2) che si adoperano in combi-
nazione con le cinture di sicurezza.
Seggiolini per bambini del gruppo 3
Per bambini di età superiore ai 7 anni, con un peso tra i 22 e i 36 kg e una
statura non superiore a 1,50 m; per loro si consiglia l'uso di un cuscino e di
un sostegno per la testa in combinazione con la cintura di sicurezza
⇒ pag. 51, fig. 30.
ATTENZIONE!
•
Il tratto superiore del nastro deve passare al centro della spalla, non sul
collo o sul braccio. Il tratto diagonale della cintura deve aderire al busto. Il
nastro addominale deve aderire bene al bacino e non passare sul ventre. Se
necessario si deve tendere un po' la cintura tirandola con la mano
⇒ pag. 26, “Cinture di sicurezza“.
•
Si raccomanda di leggere attentamente le avvertenze relative all'uso
dei seggiolini per bambini e di attenervisi scrupolosamente ⇒ in
“Avvertenze importanti relative al seggiolino per bambini“ a pag. 48.
altea_italia Seite 52 Donners tag, 12. Februar 2009 10:14 10

Sicurezza dei bambini53
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

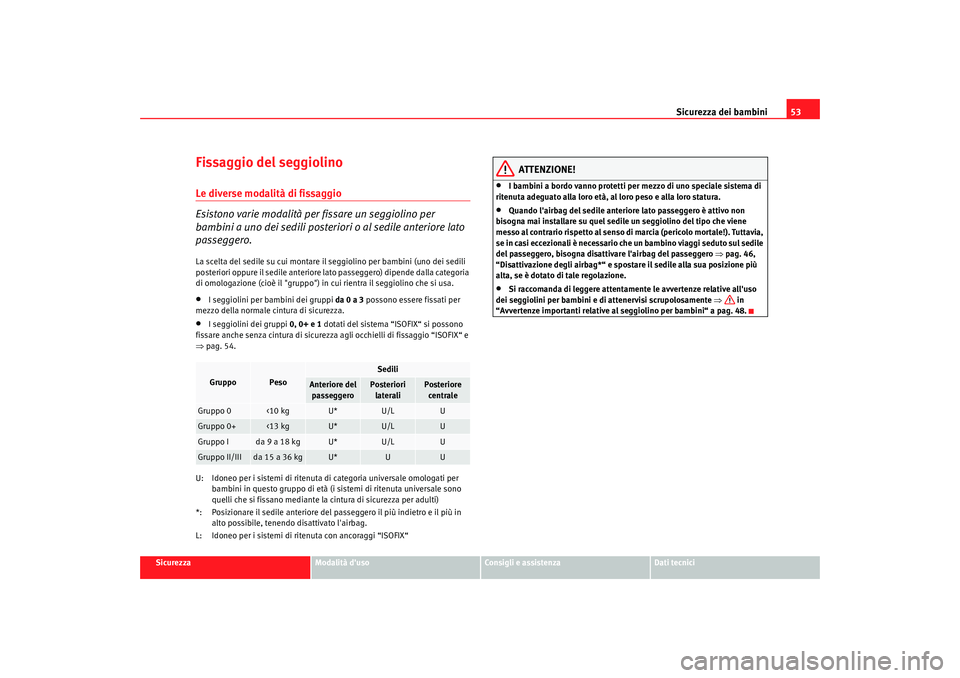

Fissaggio del seggiolinoLe diverse modalità di fissaggio
Esistono varie modalità per fissare un seggiolino per
bambini a uno dei sedili posteriori o al sedile anteriore lato
passeggero.La scelta del sedile su cui montare il seggiolino per bambini (uno dei sedili
posteriori oppure il sedile anteriore lato passeggero) dipende dalla categoria
di omologazione (cioè il "gruppo") in cui rientra il seggiolino che si usa.•
I seggiolini per bambini dei gruppi da 0 a 3 possono essere fissati per
mezzo della normale cintura di sicurezza.
•
I seggiolini dei gruppi 0, 0+ e 1 dotati del sistema “ISOFIX“ si possono
fissare anche senza cintura di sicurezza agli occhielli di fissaggio “ISOFIX“ e
⇒ pag. 54.
U: Idoneo per i sistemi di ritenuta di categoria universale omologati per bambini in questo gruppo di età (i sistemi di ritenuta universale sono
quelli che si fissano mediante la cintura di sicurezza per adulti)
*: Posizionare il sedile anteriore del passeggero il più indietro e il più in alto possibile, tenendo disattivato l'airbag.
L: Idoneo per i sistemi di ritenuta con ancoraggi “ISOFIX“
ATTENZIONE!
•
I bambini a bordo vanno protetti per mezzo di uno speciale sistema di
ritenuta adeguato alla loro età, al loro peso e alla loro statura.
•
Quando l'airbag del sedile anteriore lato passeggero è attivo non
bisogna mai installare su quel sedile un seggiolino del tipo che viene
messo al contrario rispetto al senso di marcia (pericolo mortale!). Tuttavia,
se in casi eccezionali è necessario che un bambino viaggi seduto sul sedile
del passeggero, bisogna disattivare l'airbag del passeggero ⇒pag. 46,
“Disattivazione degli airbag*“ e spostare il sedile alla sua posizione più
alta, se è dotato di tale regolazione.
•
Si raccomanda di leggere attentamente le avvertenze relative all'uso
dei seggiolini per bambini e di attenervisi scrupolosamente ⇒ in
“Avvertenze importanti relative al seggiolino per bambini“ a pag. 48.
Gruppo
Peso
Sedili
Anteriore del passeggero
Posteriori laterali
Posteriore centrale
Gruppo 0
<10 kg
U*
U/L
U
Gruppo 0+
<13 kg
U*
U/L
U
Gruppo I
da 9 a 18 kg
U*
U/L
U
Gruppo II/III
da 15 a 36 kg
U*
U
U
altea_italia Seite 53 Donners tag, 12. Februar 2009 10:14 10

Sicurezza dei bambini

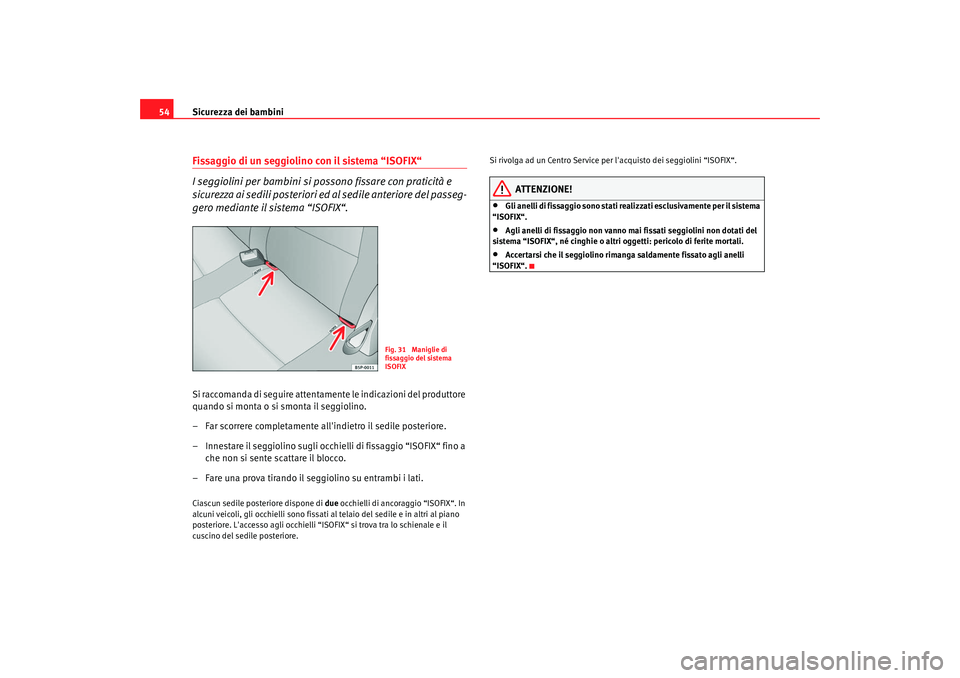

54Fissaggio di un seggiolino con il sistema “ISOFIX“
I seggiolini per bambini si possono fissare con praticità e
sicurezza ai sedili posteriori ed al sedile anteriore del passeg-
gero mediante il sistema “ISOFIX“.Si raccomanda di seguire attentamente le indicazioni del produttore
quando si monta o si smonta il seggiolino.
– Far scorrere completamente all'indietro il sedile posteriore.
– Innestare il seggiolino sugli occhielli di fissaggio “ISOFIX“ fino a
che non si sente scattare il blocco.
– Fare una prova tirando il seggiolino su entrambi i lati.Ciascun sedile posteriore dispone di due occhielli di ancoraggio “ISOFIX“. In
alcuni veicoli, gli occhielli sono fissati al telaio del sedile e in altri al piano
posteriore. L'accesso agli occhielli “ISOFIX“ si trova tra lo schienale e il
cuscino del sedile posteriore. Si rivolga ad un Centro Service per l'acquisto dei seggiolini “ISOFIX“.
ATTENZIONE!
•
Gli anelli di fissaggio sono stati realizzati esclusivamente per il sistema
“ISOFIX“.
•
Agli anelli di fissaggio non vanno mai fissati seggiolini non dotati del
sistema “ISOFIX“, né cinghie o altri oggetti: pericolo di ferite mortali.
•
Accertarsi che il seggiolino rimanga saldamente fissato agli anelli
“ISOFIX“.
Fig. 31 Maniglie di
fissaggio del sistema
ISOFIX
altea_italia Seite 54 Donners tag, 12. Februar 2009 10:14 10

55
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
altea_italia Seite 55 Donnerstag, 12. Februar 2009 10:14 10

56

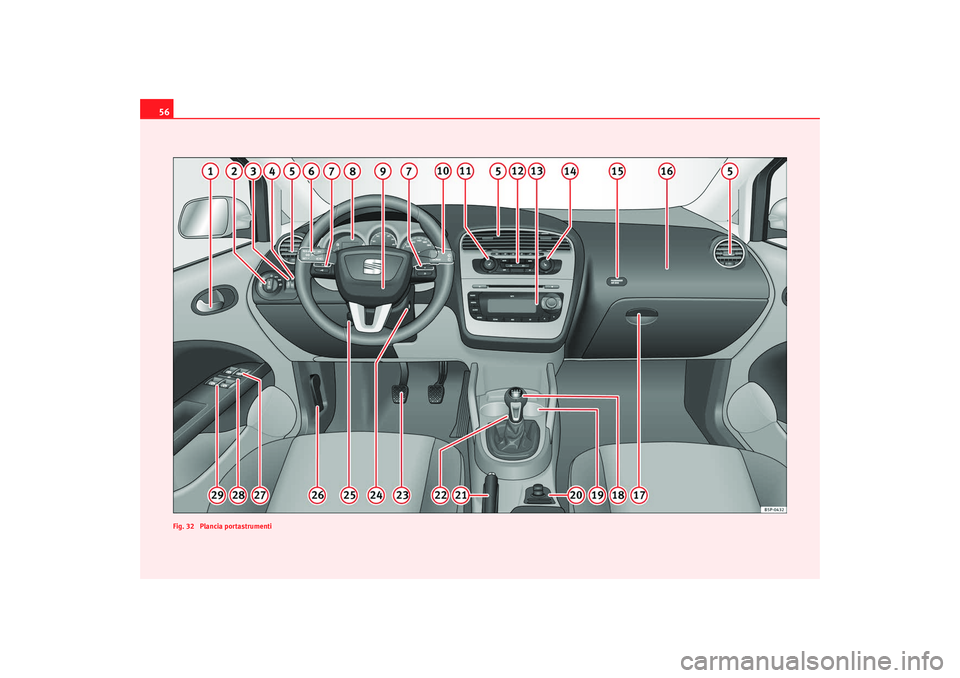

Fig. 32 Plancia portastrumentialtea_italia Seite 56 Donnerstag, 12. Februar 2009 10:14 10

Strumentazione57
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

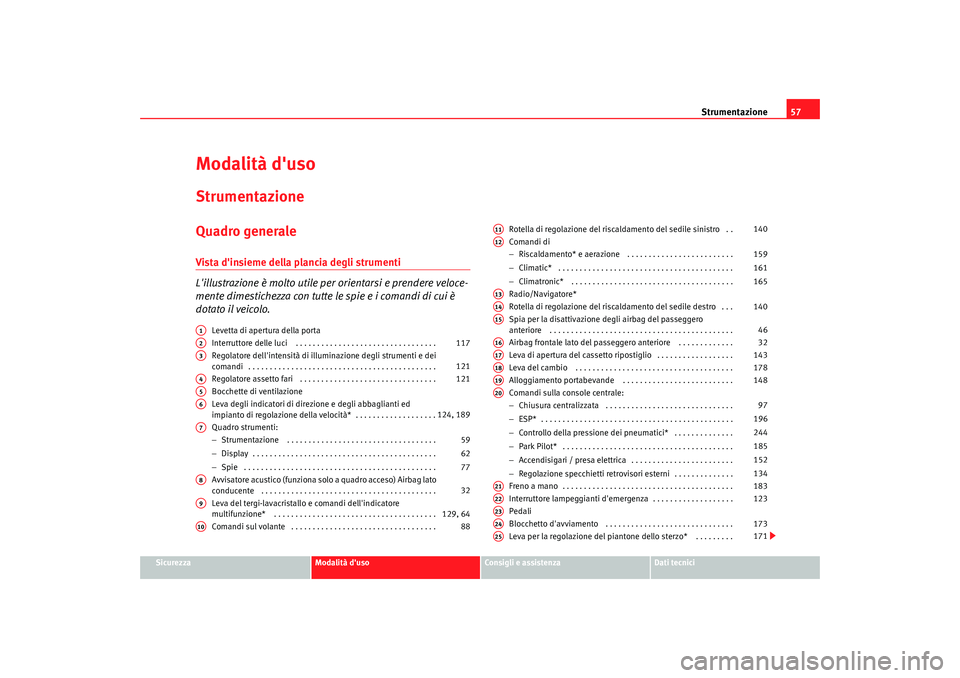

Modalità d'usoStrumentazioneQuadro generaleVista d'insieme della plancia degli strumenti
L'illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo.
Levetta di apertura della porta
Interruttore delle luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore dell'intensità di illuminazione degli strumenti e dei
comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bocchette di ventilazione
Leva degli indicatori di direzione e degli abbaglianti ed
impianto di regolazione della velocità* . . . . . . . . . . . . . . . . . . .
Quadro strumenti:
−Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvisatore acustico (funziona solo a quadro acceso) Airbag lato
conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del tergi-lavacristallo e comandi dell'indicatore
multifunzione* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi sul volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rotella di regolazione del riscaldamento del sedile sinistro . .
Comandi di
−
Riscaldamento* e aerazione . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navigatore*
Rotella di regolazione del riscaldamento del sedile destro . . .
Spia per la disattivazione degli airbag del passeggero
anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontale lato del passeggero anteriore . . . . . . . . . . . . .
Leva di apertura del cassetto ripostiglio . . . . . . . . . . . . . . . . . .
Leva del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alloggiamento portabevande . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi sulla console centrale:
− Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Controllo della pressione dei pneumatici* . . . . . . . . . . . . . .
− Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Accendisigari / presa elettrica . . . . . . . . . . . . . . . . . . . . . . . .
− Regolazione specchietti retrovisori esterni . . . . . . . . . . . . . .
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore lampeggianti d'emergenza . . . . . . . . . . . . . . . . . . .
Pedali
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva per la regolazione del piantone dello sterzo* . . . . . . . . .
A1A2
117
A3
121
A4
121
A5A6
124, 189
A7
59
62
77
A8
32
A9
129, 64
A10
88
A11
140
A12
159
161
165
A13A14
140
A15
46
A16
32
A17
143
A18
178
A19
148
A20
97
196
244
185
152
134
A21
183
A22
123
A23A24
173
A25
171
altea_italia Seite 57 Donners tag, 12. Februar 2009 10:14 10

Strumentazione
58

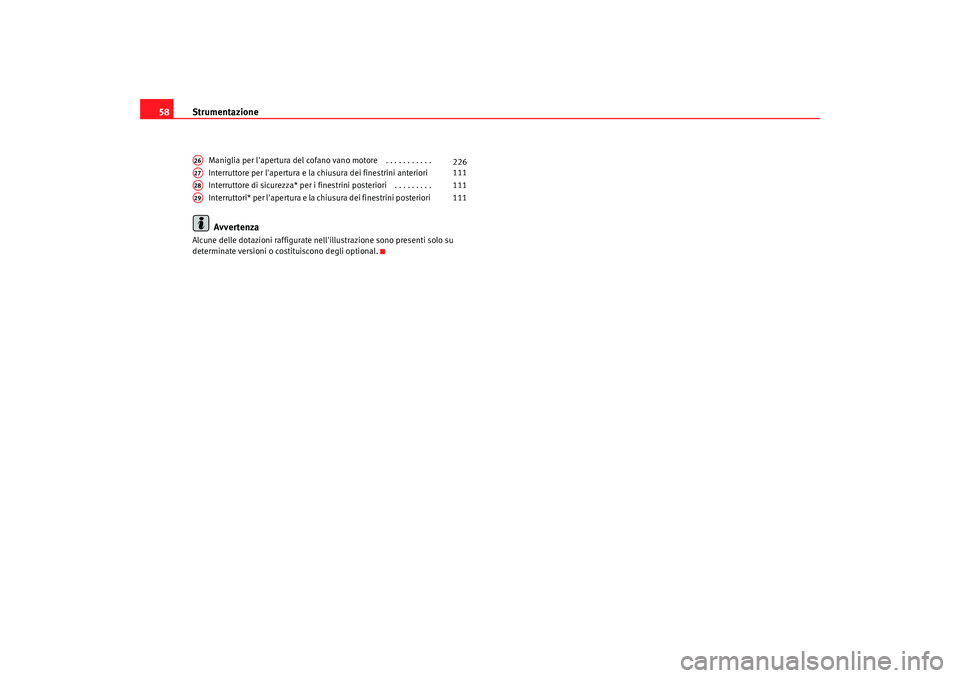

Maniglia per l'apertura del cofano vano motore . . . . . . . . . . .
Interruttore per l'apertura e la chiusura dei finestrini anteriori
Interruttore di sicurezza* per i finestrini posteriori . . . . . . . . .
Interruttori* per l'apertura e la chiusura dei finestrini posterioriAvvertenza
Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.A26
226
A27
111
A28
111
A29
111
altea_italia Seite 58 Donners tag, 12. Februar 2009 10:14 10

Strumentazione59
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
StrumentazioneVista d'insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.Dettaglio della plancia portastrumenti: quadro strumenti
Indicatore del livello del carburante ⇒pag. 60
Display per vari tipi di indicazioni
Indicatore della temperatura del liquido di raffreddamento ⇒pag. 60
Contagiri ⇒pag. 61
Pomello di regolazione dell'ora / Pomello di azzeramento del contachilo-
metri parziale ⇒pag. 61
Tachimetro

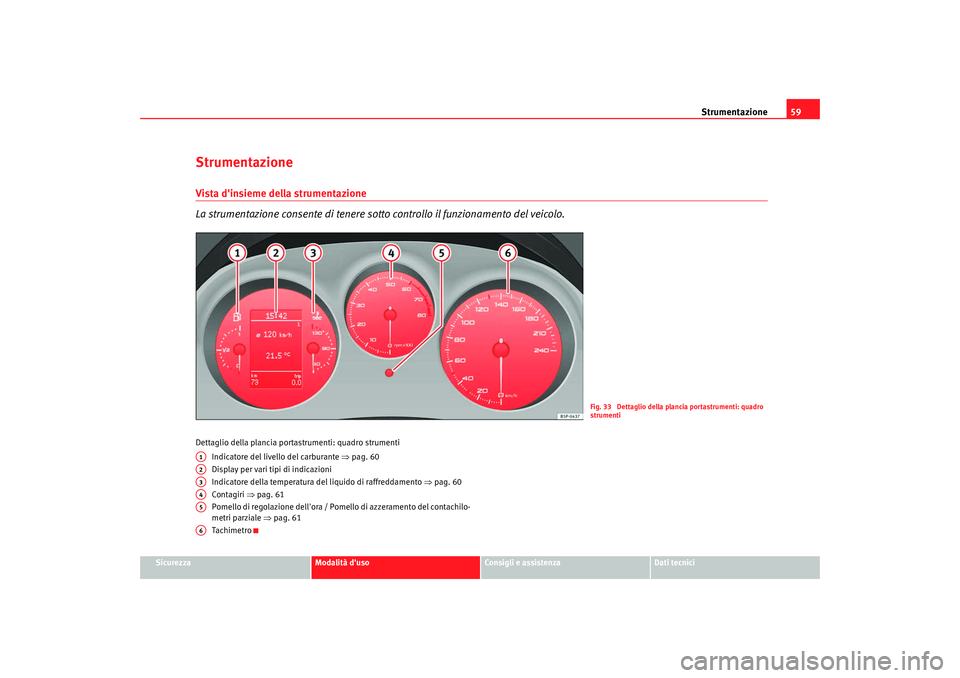

Fig. 33 Dettaglio della plancia portastrumenti: quadro
strumenti
A1A2A3A4A5A6
altea_italia Seite 59 Donners tag, 12. Februar 2009 10:14 10
