Selbsthilfe289
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

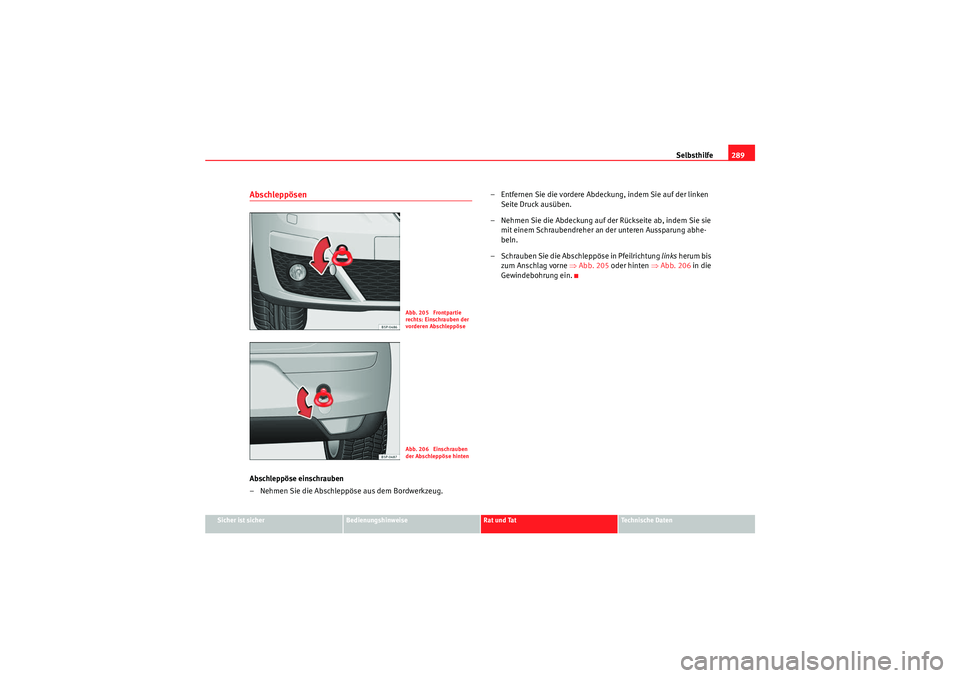

AbschleppösenAbschleppöse einschrauben
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug. – Entfernen Sie die vordere Abdeckung, indem Sie auf der linken
Seite Druck ausüben.
– Nehmen Sie die Abdeckung auf der Rückseite ab, indem Sie sie mit einem Schraubendreher an der unteren Aussparung abhe-
beln.
– Schrauben Sie die Abschleppöse in Pfeilrichtung links herum bis
zum Anschlag vorne ⇒Abb. 205 oder hinten ⇒ Abb. 206 in die
Gewindebohrung ein.
Abb. 205 Frontpartie
rechts: Einschrauben der
vorderen AbschleppöseAbb. 206 Einschrauben
der Abschleppöse hinten
altea_DE Seite 289 Mittwoch, 26. August 2009 12:47 12

altea_DE Seite 290 Mittwoch, 26. August 2009 12:47 12

Beschreibung der Angaben291
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

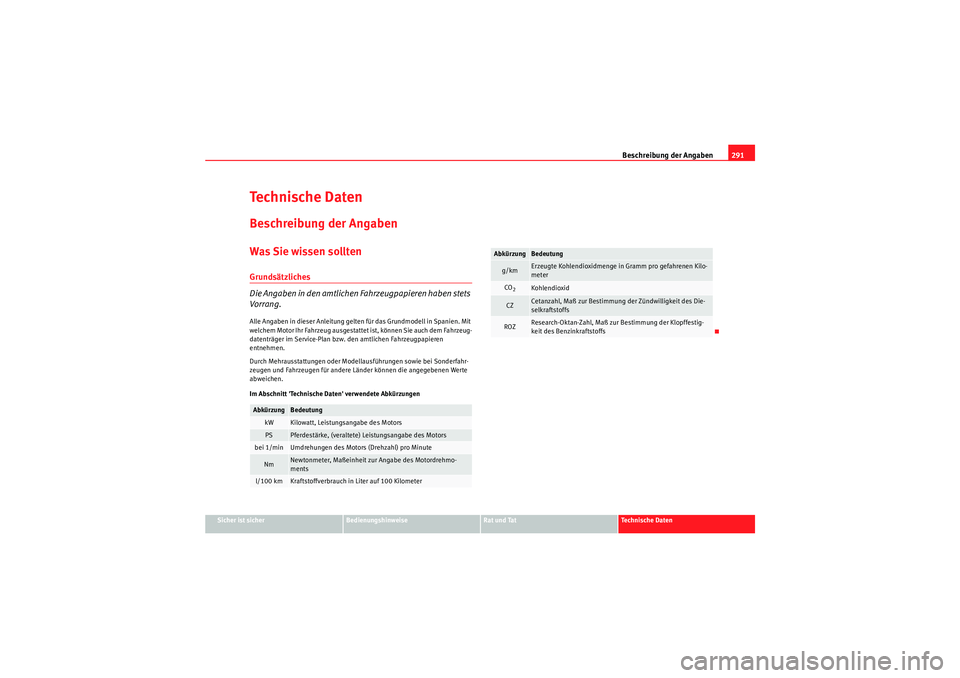

Te c h n i s c h e D a t e nBeschreibung der AngabenWas Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben stets
Vorrang.Alle Angaben in dieser Anleitung gelten für das Grundmodell in Spanien. Mit
welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem Fahrzeug-
datenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
Im Abschnitt 'Technische Daten' verwendete AbkürzungenAbkürzung
Bedeutung
kW
Kilowatt, Leistungsangabe des Motors
PS
Pferdestärke, (veraltete) Leistungsangabe des Motors
bei 1/min
Umdrehungen des Motors (Drehzahl) pro Minute
Nm
Newtonmeter, Maßeinheit zur Angabe des Motordrehmo-
ments
l/100 km
Kraftstoffverbrauch in Liter auf 100 Kilometer
g/km
Erzeugte Kohlendioxidmenge in Gramm pro gefahrenen Kilo-
meter
CO2
Kohlendioxid
CZ
Cetanzahl, Maß zur Bestimmung der Zündwilligkeit des Die-
selkraftstoffs
ROZ
Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestig-
keit des Benzinkraftstoffs
Abkürzung
Bedeutung
altea_DE Seite 291 Mittwoch, 26. August 2009 12:47 12

Beschreibung der Angaben

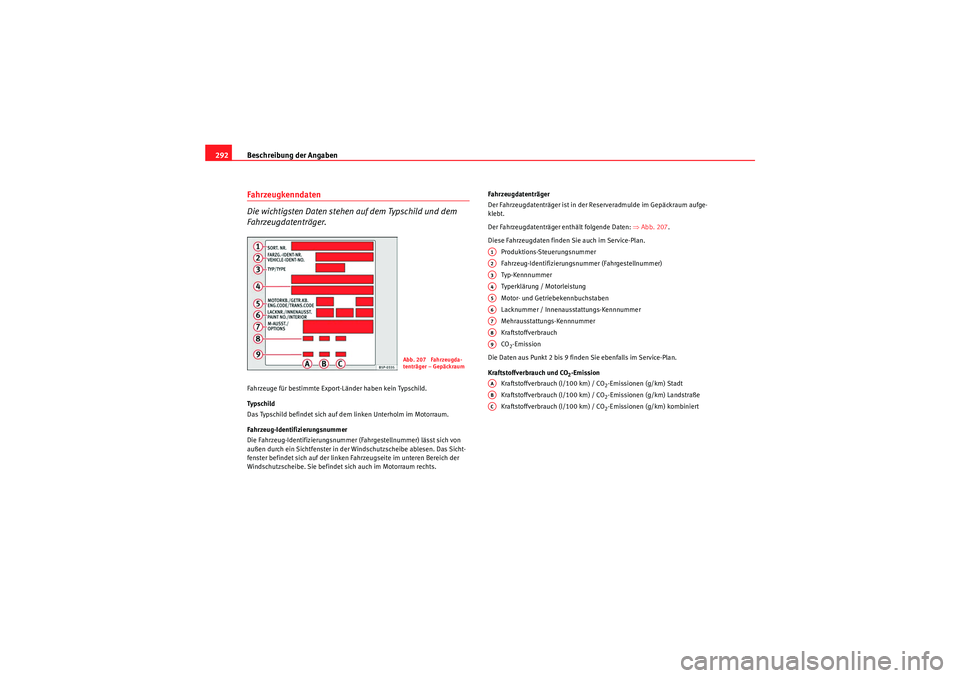

292Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Ty psch ild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende Daten: ⇒
Abb. 207.
Diese Fahrzeugdaten finden Sie auch im Service-Plan. Produktions-Steuerungsnummer
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Typ-Kennnummer
Typerklärung / Motorleistung
Motor- und Getriebekennbuchstaben
Lacknummer / Innenausstattungs-Kennnummer
Mehrausstattungs-Kennnummer
Kraftstoffverbrauch
CO
2-Emission
Die Daten aus Punkt 2 bis 9 finden Sie ebenfalls im Service-Plan.
Kraftstoffverbrauch und CO
2-Emission
Kraftstoffverbrauch (l/100 km) / CO
2-Emissionen (g/km) Stadt
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) Landstraße
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) kombiniert
Abb. 207 Fahrzeugda-
tenträger – Gepäckraum
A1A2A3A4A5A6A7A8A9AAABAC
altea_DE Seite 292 Mittwoch, 26. August 2009 12:47 12

Beschreibung der Angaben293
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

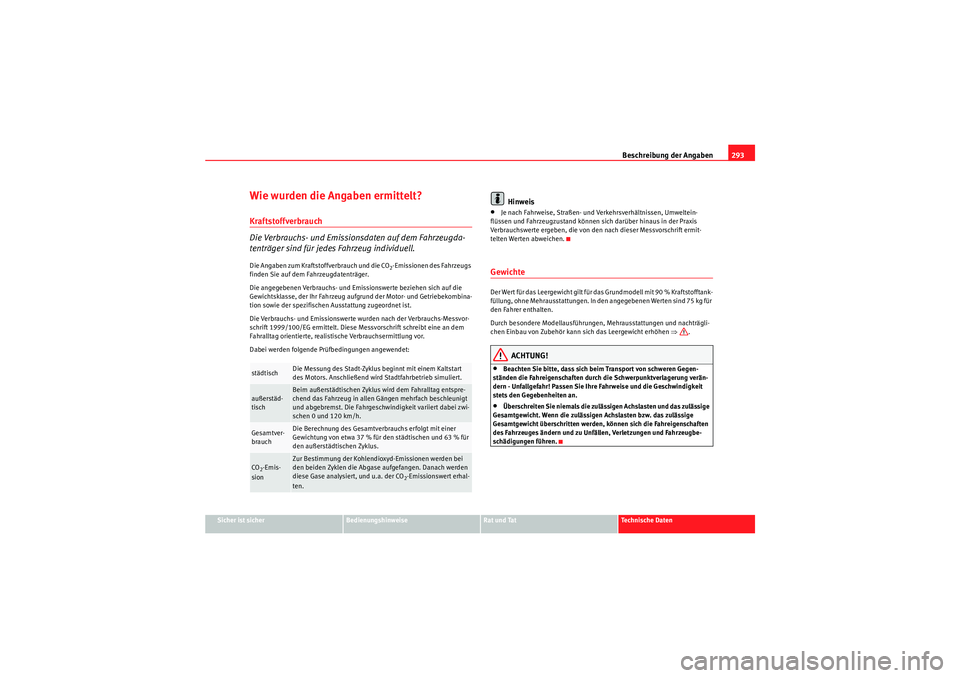

Wie wurden die Angaben ermittelt?Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugda-
tenträger sind für jedes Fahrzeug individuell.Die Angaben zum Kraftstoffverbrauch und die CO
2-Emissionen des Fahrzeugs
finden Sie auf dem Fahrzeugdatenträger.
Die angegebenen Verbrauchs- und Emissionswerte beziehen sich auf die
Gewichtsklasse, der Ihr Fahrzeug aufgrund der Motor- und Getriebekombina-
tion sowie der spezifischen Ausstattung zugeordnet ist.
Die Verbrauchs- und Emissionswerte wurden nach der Verbrauchs-Messvor-
schrift 1999/100/EG ermittelt. Diese Messvorschrift schreibt eine an dem
Fahralltag orientierte, realistische Verbrauchsermittlung vor.
Dabei werden folgende Prüfbedingungen angewendet:
Hinweis
•Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können sich darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen.GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen ⇒.
ACHTUNG!
•Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.•Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht. Wenn die zulässigen Achslasten bzw. das zulässige
Gesamtgewicht überschritten werden, können sich die Fahreigenschaften
des Fahrzeuges ändern und zu Unfällen, Verletzungen und Fahrzeugbe-
schädigungen führen.
städtisch
Die Messung des Stadt-Zyklus beginnt mit einem Kaltstart
des Motors. Anschließend wird Stadtfahrbetrieb simuliert.
außerstäd-
tisch
Beim außerstädtischen Zyklus wird dem Fahralltag entspre-
chend das Fahrzeug in allen Gängen mehrfach beschleunigt
und abgebremst. Die Fahrgeschwindigkeit variiert dabei zwi-
schen 0 und 120 km/h.
Gesamtver-
brauch
Die Berechnung des Gesamtverbrauchs erfolgt mit einer
Gewichtung von etwa 37 % für den städtischen und 63 % für
den außerstädtischen Zyklus.
CO2-Emis-
sion
Zur Bestimmung der Kohlendioxyd-Emissionen werden bei
den beiden Zyklen die Abgase aufgefangen. Danach werden
diese Gase analysiert, und u.a. der CO
2-Emissionswert erhal-
ten.
altea_DE Seite 293 Mittwoch, 26. August 2009 12:47 12

Beschreibung der Angaben

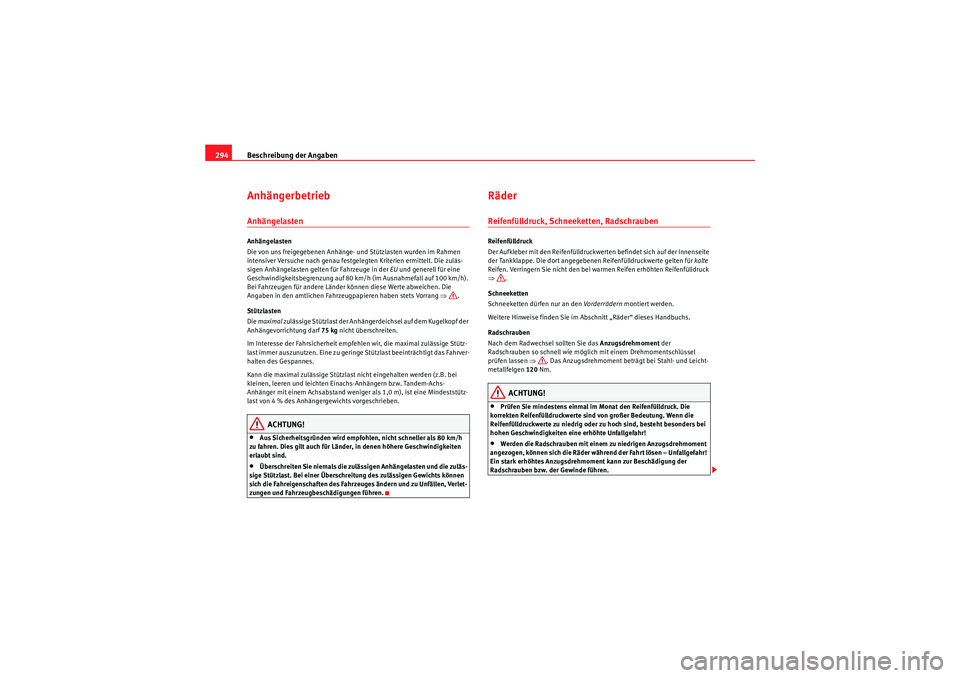

294AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h).
Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z.B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand weniger als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•Aus Sicherheitsgründen wird empfohlen, nicht schneller als 80 km/h
zu fahren. Dies gilt auch für Länder, in denen höhere Geschwindigkeiten
erlaubt sind.•Überschreiten Sie niemals die zulässigen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen.
RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Verringern Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒ .
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie möglich mit einem Drehmomentschlüssel
prüfen lassen ⇒. Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!•Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
altea_DE Seite 294 Mittwoch, 26. August 2009 12:47 12

Beschreibung der Angaben295
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

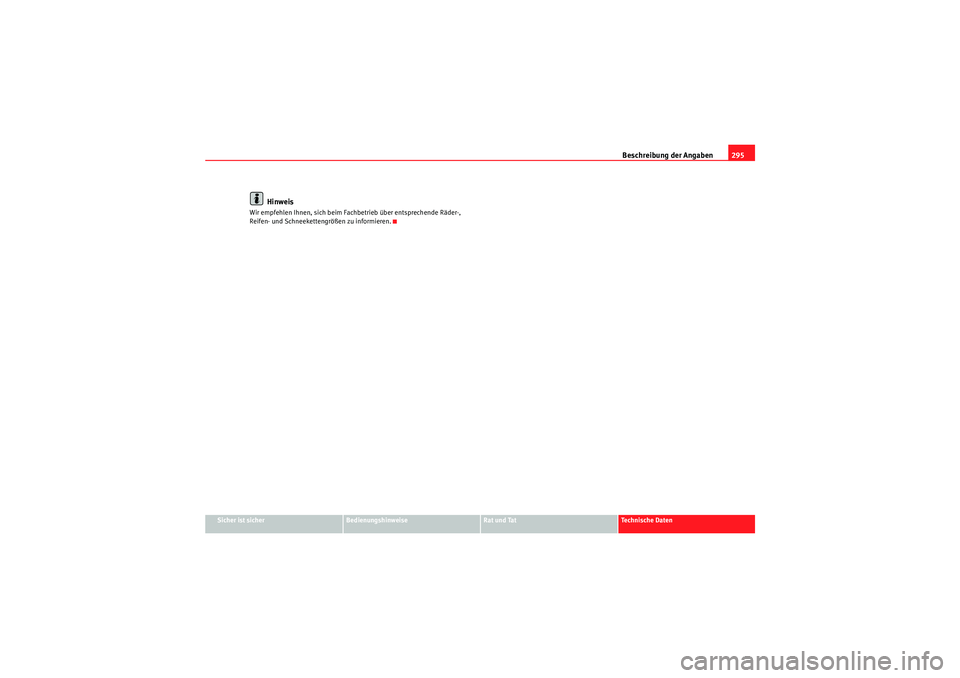

Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Räder-,
Reifen- und Schneekettengrößen zu informieren.
altea_DE Seite 295 Mittwoch, 26. August 2009 12:47 12

Technische Daten

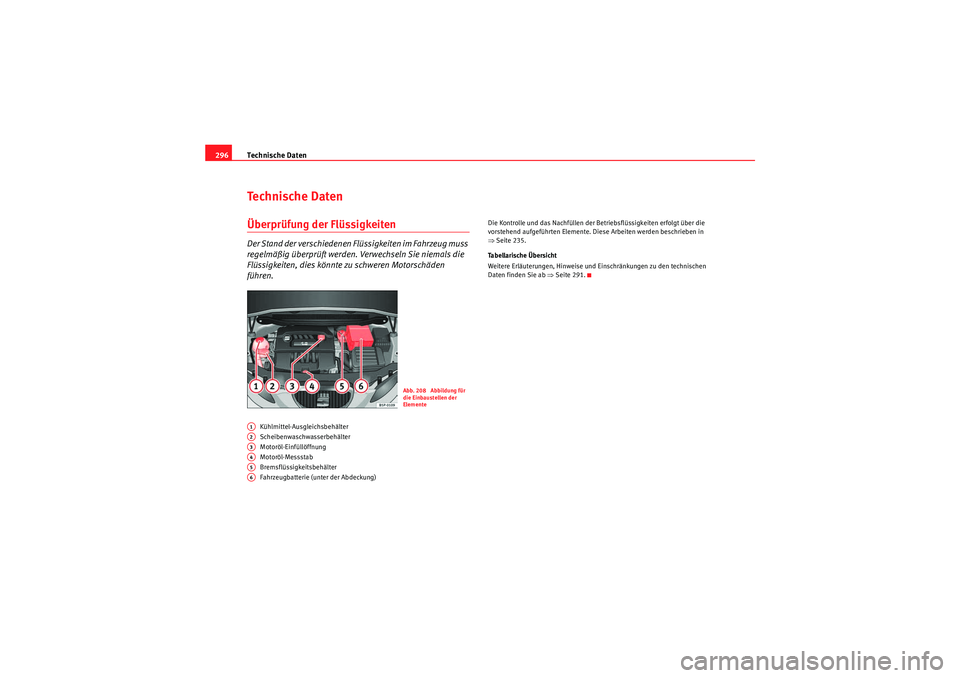

296Te ch n i s ch e D a t e nÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel-Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 235.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 291.
Abb. 208 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
altea_DE Seite 296 Mittwoch, 26. August 2009 12:47 12

Technische Daten297
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Benzinmotor 1,4l 63 kW (85 PS)Motordaten
Leistung
Gewichte
AnhängelastenLeistung in kW (PS)
bei 1/min 63 (85)/ 5000
größtes Drehmoment in Nm bei 1/min 132/ 3600-3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeitin km/h 169
Beschleunigung 0-80 km/h in Sek. 9,7
Beschleunigung 0-100 km/h in Sek. 14,8
zulässiges Gesamtgewicht in kg 1886
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1366
zulässige Vorderachslast in kg 940
zulässige Hinterachslast in kg 984
zulässige Dachlast in kg 75
Anhänger ohne Bremse 680
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000
altea_DE Seite 297 Mittwoch, 26. August 2009 12:47 12

Technische Daten

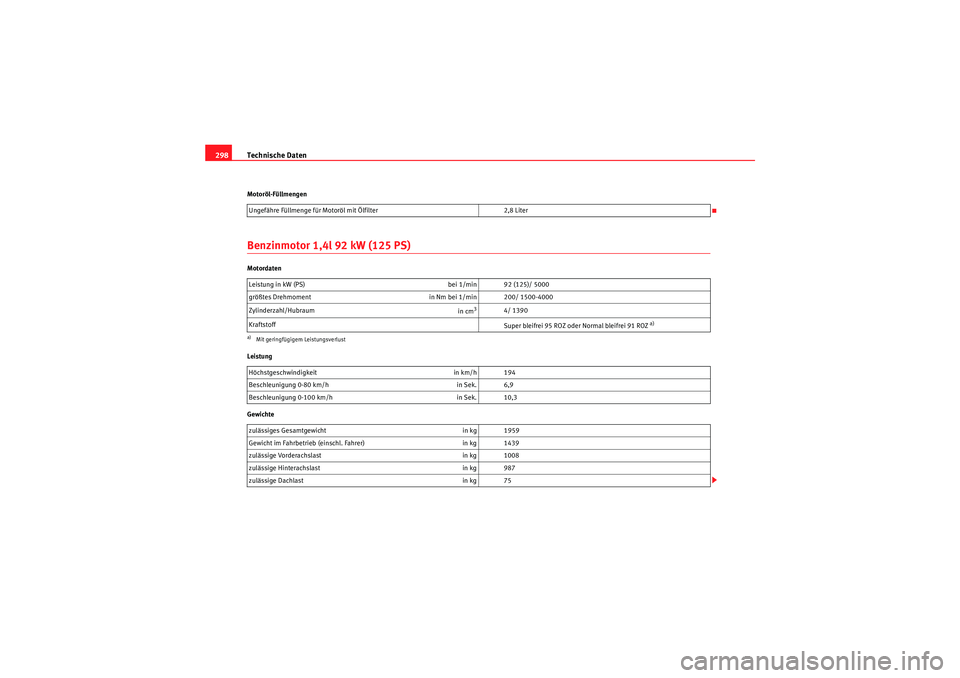

298Motoröl-FüllmengenBenzinmotor 1,4l 92 kW (125 PS)Motordaten
Leistung
Gewichte Ungefähre Füllmenge für Motoröl mit Ölfilter
2,8 Liter
Leistung in kW (PS) bei 1/min 92 (125)/ 5000
größtes Drehmoment in Nm bei 1/min 200/ 1500-4000
Zylinderzahl/Hubraum in cm
3
4/ 1390
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 194
Beschleunigung 0-80 km/h in Sek. 6,9
Beschleunigung 0-100 km/h in Sek. 10,3
zulässiges Gesamtgewicht in kg 1959
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1439
zulässige Vorderachslast in kg 1008
zulässige Hinterachslast in kg 987
zulässige Dachlast in kg 75
altea_DE Seite 298 Mittwoch, 26. August 2009 12:47 12
