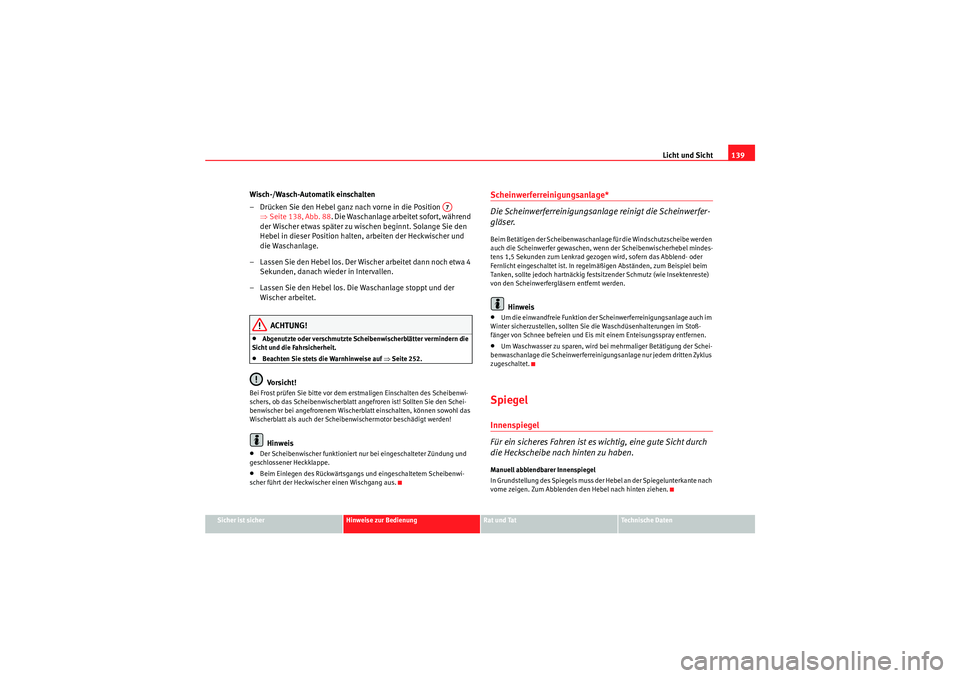

Licht und Sicht139
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Wisch-/Wasch-Automatik einschalten
– Drücken Sie den Hebel ganz nach vorne in die Position
⇒Seite 138, Abb. 88 . Die Waschanlage arbeitet sofort, während
der Wischer etwas später zu wischen beginnt. Solange Sie den
Hebel in dieser Position halten, arbeiten der Heckwischer und
die Waschanlage.
– Lassen Sie den Hebel los. Der Wischer arbeitet dann noch etwa 4 Sekunden, danach wieder in Intervallen.
– Lassen Sie den Hebel los. Die Waschanlage stoppt und der Wischer arbeitet.
ACHTUNG!
•Abgenutzte oder verschmutzte Scheibenwischerblätter vermindern die
Sicht und die Fahrsicherheit.•Beachten Sie stets die Warnhinweise auf ⇒Seite 252.Vo rsi ch t!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten des Scheibenwi-
schers, ob das Scheibenwischerblatt angefroren ist! Sollten Sie den Schei-
benwischer bei angefrorenem Wischerblatt einschalten, können sowohl das
Wischerblatt als auch der Scheibenwischermotor beschädigt werden!
Hinweis
•Der Scheibenwischer funktioniert nur bei eingeschalteter Zündung und
geschlossener Heckklappe.•Beim Einlegen des Rückwärtsgangs und eingeschaltetem Scheibenwi-
scher führt der Heckwischer einen Wischgang aus.
Scheinwerferreinigungsanlage*
Die Scheinwerferreinigungsanlage reinigt die Scheinwerfer-
gläser.Beim Betätigen der Scheibenwaschanlage für die Windschutzscheibe werden
auch die Scheinwerfer gewaschen, wenn der Scheibenwischerhebel mindes-
tens 1,5 Sekunden zum Lenkrad gezogen wird, sofern das Abblend- oder
Fernlicht eingeschaltet ist. In regelmäßigen Abständen, zum Beispiel beim
Tanken, sollte jedoch hartnäckig festsitzender Schmutz (wie Insektenreste)
von den Scheinwerfergläsern entfernt werden.
Hinweis
•Um die einwandfreie Funktion der Scheinwerferreinigungsanlage auch im
Winter sicherzustellen, sollten Sie die Waschdüsenhalterungen im Stoß-
fänger von Schnee befreien und Eis mit einem Enteisungsspray entfernen.•Um Waschwasser zu sparen, wird bei mehrmaliger Betätigung der Schei-
benwaschanlage die Scheinwerferreinig ungsanlage nur jedem dritten Zyklus
zugeschaltet.SpiegelInnenspiegel
Für ein sicheres Fahren ist es wichtig, eine gute Sicht durch
die Heckscheibe nach hinten zu haben.Manuell abblendbarer Innenspiegel
In Grundstellung des Spiegels muss der Hebel an der Spiegelunterkante nach
vorne zeigen. Zum Abblenden den Hebel nach hinten ziehen.
A7
Altea_DE.book Seite 139 Donnerstag, 26. August 2010 9:36 09

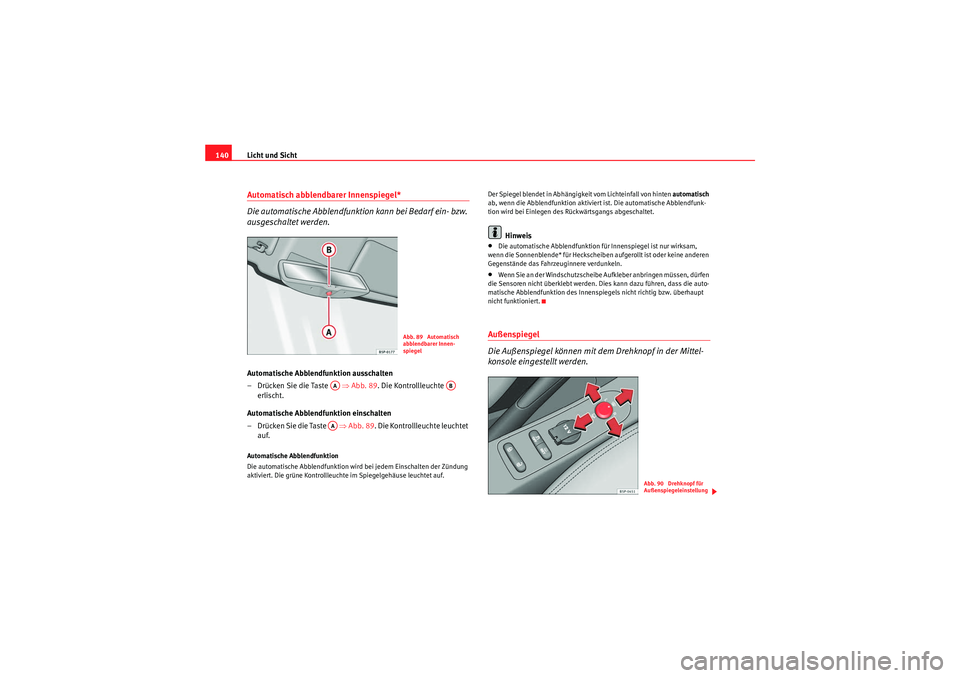

Licht und Sicht
140Automatisch abblendbarer Innenspiegel*
Die automatische Abblendfunktion kann bei Bedarf ein- bzw.
ausgeschaltet werden.Automatische Abblendfunktion ausschalten
– Drücken Sie die Taste ⇒Abb. 89. Die Kontrollleuchte
erlischt.
Automatische Abblendfunktion einschalten
– Drücken Sie die Taste ⇒ Abb. 89. Die Kontrollleuchte leuchtet
auf.Automatische Abblendfunktion
Die automatische Abblendfunktion wird bei jedem Einschalten der Zündung
aktiviert. Die grüne Kontrollleuchte im Spiegelgehäuse leuchtet auf. Der Spiegel blendet in Abhängigkeit vom Lichteinfall von hinten
automatisch
ab, wenn die Abblendfunktion aktiviert ist. Die automatische Abblendfunk-
tion wird bei Einlegen des Rückwärtsgangs abgeschaltet.
Hinweis
•Die automatische Abblendfunktion für Innenspiegel ist nur wirksam,
wenn die Sonnenblende* für Heckscheiben aufgerollt ist oder keine anderen
Gegenstände das Fahrzeuginnere verdunkeln.•Wenn Sie an der Windschutzscheibe Aufkleber anbringen müssen, dürfen
die Sensoren nicht überklebt werden. Dies kann dazu führen, dass die auto-
matische Abblendfunktion des Innenspiegels nicht richtig bzw. überhaupt
nicht funktioniert.Außenspiegel
Die Außenspiegel können mit dem Drehknopf in der Mittel-
konsole eingestellt werden.
Abb. 89 Automatisch
abblendbarer Innen-
spiegel
AA
AB
AA
Abb. 90 Drehknopf für
Außenspiegeleinstellung
Altea_DE.book Seite 140 Donnerstag, 26. August 2010 9:36 09

Licht und Sicht141
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

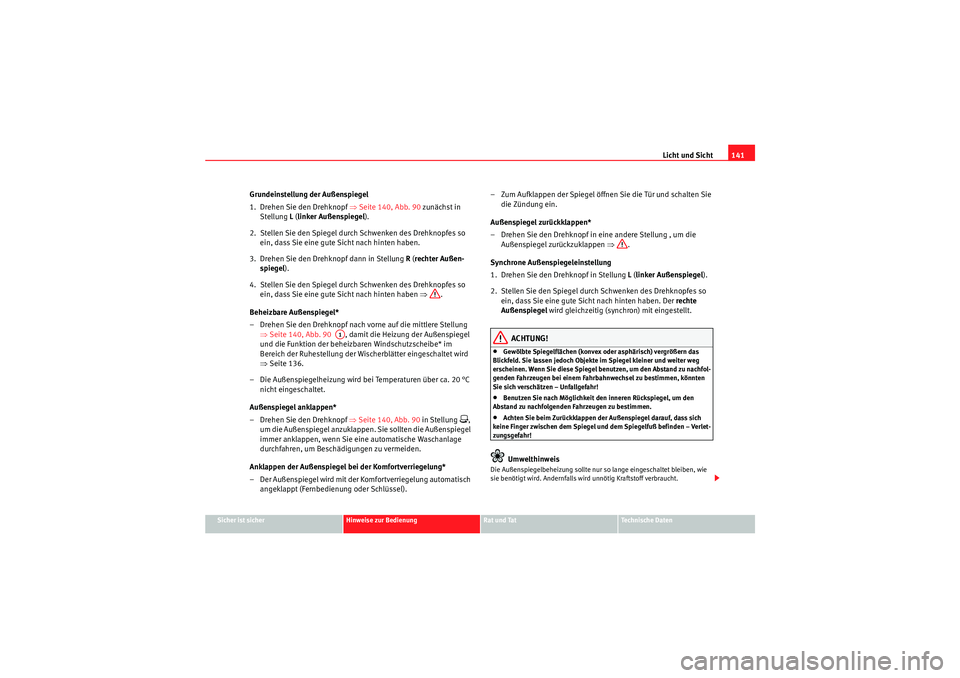

Grundeinstellung der Außenspiegel
1. Drehen Sie den Drehknopf ⇒Seite 140, Abb. 90 zunächst in
Stellung L ( linker Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben.
3. Drehen Sie den Drehknopf dann in Stellung R (rechter Außen-
spiegel ).
4. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben ⇒.
Beheizbare Außenspiegel*
– Drehen Sie den Drehknopf nach vorne auf die mittlere Stellung ⇒Seite 140, Abb. 90 , damit die Heizung der Außenspiegel
und die Funktion der beheizbaren Windschutzscheibe* im
Bereich der Ruhestellung der Wischerblätter eingeschaltet wird
⇒ Seite 136.
– Die Außenspiegelheizung wird bei Temperaturen über ca. 20 °C nicht eingeschaltet.
Außenspiegel anklappen*
– Drehen Sie den Drehknopf ⇒Seite 140, Abb. 90 in Stellung
,
um die Außenspiegel anzuklappen. Sie sollten die Außenspiegel
immer anklappen, wenn Sie eine automatische Waschanlage
durchfahren, um Beschädigungen zu vermeiden.
Anklappen der Außenspiegel bei der Komfortverriegelung*
– Der Außenspiegel wird mit der Komfortverriegelung automatisch
angeklappt (Fernbedienung oder Schlüssel). – Zum Aufklappen der Spiegel öffnen Sie die Tür und schalten Sie
die Zündung ein.
Außenspiegel zurückklappen*
– Drehen Sie den Drehknopf in eine andere Stellung , um die Außenspiegel zurückzuklappen ⇒.
Synchrone Außenspiegeleinstellung
1. Drehen Sie den Drehknopf in Stellung L ( linker Außenspiegel).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben. Der rechte
Außenspiegel wird gleichzeitig (synchron) mit eingestellt.
ACHTUNG!
•Gewölbte Spiegelflächen (konvex oder asphärisch) vergrößern das
Blickfeld. Sie lassen jedoch Objekte im Spiegel kleiner und weiter weg
erscheinen. Wenn Sie diese Spiegel benutzen, um den Abstand zu nachfol-
genden Fahrzeugen bei einem Fahrbahnwechsel zu bestimmen, könnten
Sie sich verschätzen – Unfallgefahr!•Benutzen Sie nach Möglichkeit den inneren Rückspiegel, um den
Abstand zu nachfolgenden Fahrzeugen zu bestimmen.•Achten Sie beim Zurückklappen der Außenspiegel darauf, dass sich
keine Finger zwischen dem Spiegel und dem Spiegelfuß befinden – Verlet-
zungsgefahr!Umwelthinweis
Die Außenspiegelbeheizung sollte nur so lange eingeschaltet bleiben, wie
sie benötigt wird. Andernfalls wird unnötig Kraftstoff verbraucht.
A1
Altea_DE.book Seite 141 Donnerstag, 26. August 2010 9:36 09

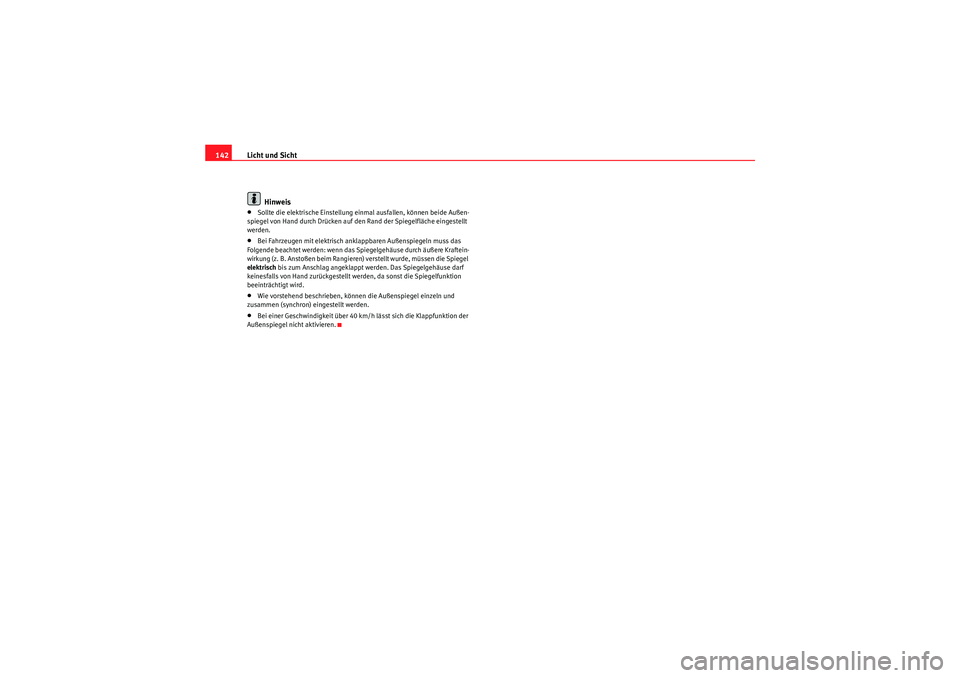

Licht und Sicht
142
Hinweis•Sollte die elektrische Einstellung einmal ausfallen, können beide Außen-
spiegel von Hand durch Drücken auf de n Rand der Spiegelfläche eingestellt
werden.•Bei Fahrzeugen mit elektrisch anklappbaren Außenspiegeln muss das
Folgende beachtet werden: wenn das Spiegelgehäuse durch äußere Kraftein-
wirkung (z. B. Anstoßen beim Rangieren) verstellt wurde, müssen die Spiegel
elektrisch bis zum Anschlag angeklappt werden. Das Spiegelgehäuse darf
keinesfalls von Hand zurückgestellt werden, da sonst die Spiegelfunktion
beeinträchtigt wird.•Wie vorstehend beschrieben, können die Außenspiegel einzeln und
zusammen (synchron) eingestellt werden.•Bei einer Geschwindigkeit über 40 km/h lässt sich die Klappfunktion der
Außenspiegel nicht aktivieren.
Altea_DE.book Seite 142 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen143
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

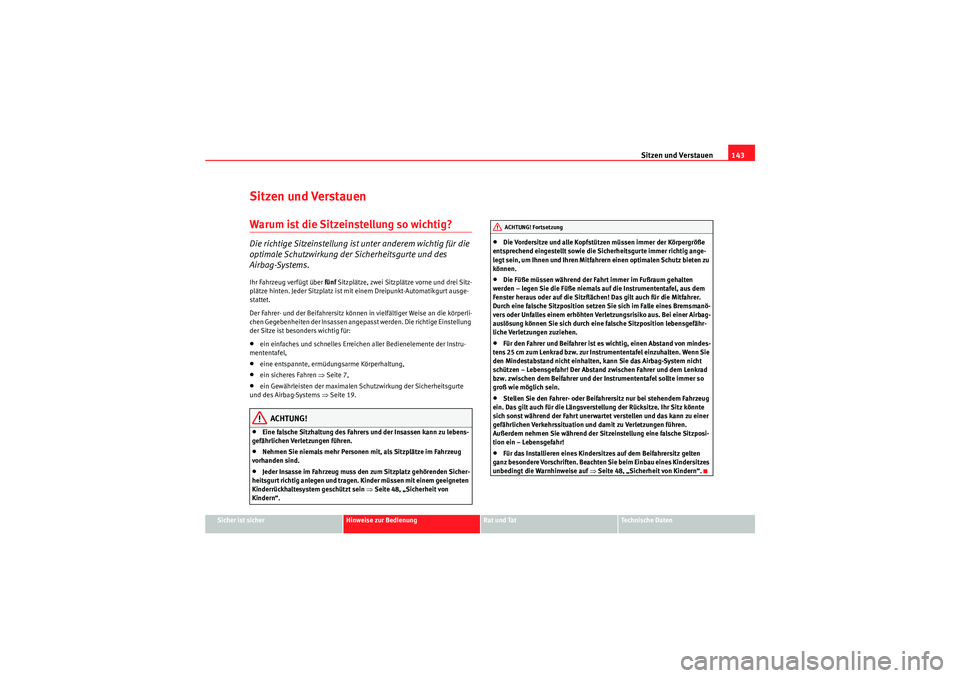

Sitzen und VerstauenWarum ist die Sitzeinstellung so wichtig? Die richtige Sitzeinstellung ist unter anderem wichtig für die
optimale Schutzwirkung der Sicherheitsgurte und des
Airbag-Systems.Ihr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplätze vorne und drei Sitz-
plätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt ausge-
stattet.
Der Fahrer- und der Beifahrersitz können in vielfältiger Weise an die körperli-
chen Gegebenheiten der Insassen angepasst werden. Die richtige Einstellung
der Sitze ist besonders wichtig für:•ein einfaches und schnelles Erreichen aller Bedienelemente der Instru-
mententafel,•eine entspannte, ermüdungsarme Körperhaltung,•ein sicheres Fahren ⇒ Seite 7,•ein Gewährleisten der maximalen Schutzwirkung der Sicherheitsgurte
und des Airbag-Systems ⇒Seite 19.ACHTUNG!
•Eine falsche Sitzhaltung des Fahrers und der Insassen kann zu lebens-
gefährlichen Verletzungen führen.•Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.•Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Kinder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein ⇒ Seite 48, „Sicherheit von
Kindern“.
•Die Vordersitze und alle Kopfstützen müssen immer der Körpergröße
entsprechend eingestellt sowie die Sicherheitsgurte immer richtig ange-
legt sein, um Ihnen und Ihren Mitfahrern einen optimalen Schutz bieten zu
können.•Die Füße müssen während der Fahrt immer im Fußraum gehalten
werden – legen Sie die Füße niemals auf die Instrumententafel, aus dem
Fenster heraus oder auf die Sitzflächen! Das gilt auch für die Mitfahrer.
Durch eine falsche Sitzposition setzen Sie sich im Falle eines Bremsmanö-
vers oder Unfalles einem erhöhten Verletzungsrisiko aus. Bei einer Airbag-
auslösung können Sie sich durch eine falsche Sitzposition lebensgefähr-
liche Verletzungen zuziehen.•Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm zum Lenkrad bzw. zur Instrumententafel einzuhalten. Wenn Sie
den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Der Abstand zwischen Fahrer und dem Lenkrad
bzw. zwischen dem Beifahrer und der Instrumententafel sollte immer so
groß wie möglich sein.•Stellen Sie den Fahrer- oder Beifahrersitz nur bei stehendem Fahrzeug
ein. Das gilt auch für die Längsverstel lung der Rücksitze. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.
Außerdem nehmen Sie während der Sitzeinstellung eine falsche Sitzposi-
tion ein – Lebensgefahr!•Für das Installieren eines Kindersitzes auf dem Beifahrersitz gelten
ganz besondere Vorschriften. Beachten Sie beim Einbau eines Kindersitzes
unbedingt die Warnhinweise auf ⇒ Seite 48, „Sicherheit von Kindern“.ACHTUNG! Fortsetzung
Altea_DE.book Seite 143 Donnerstag, 26. August 2010 9:36 09

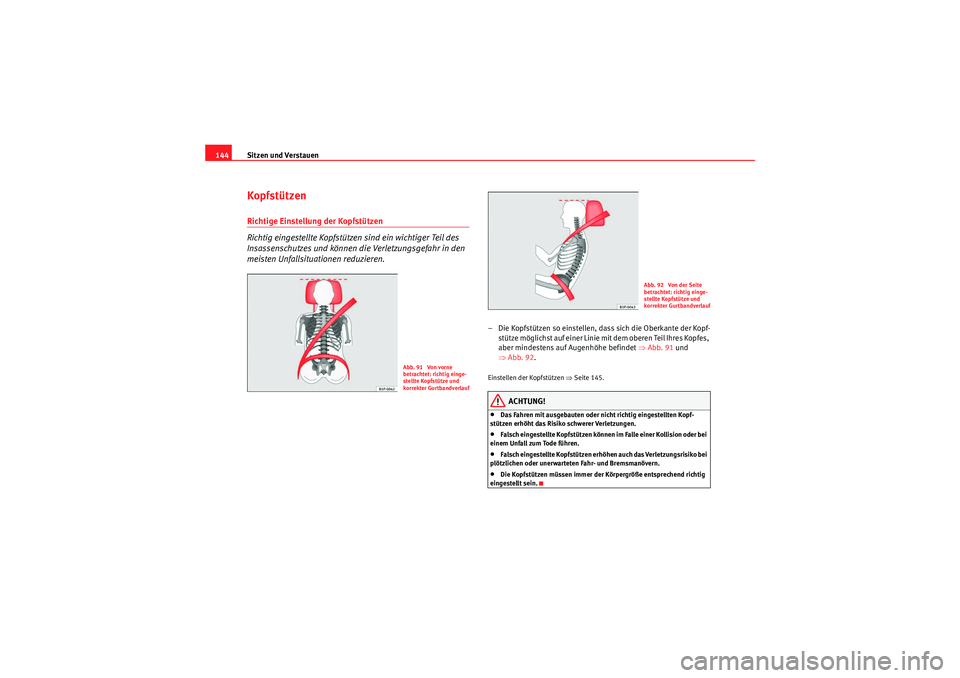

Sitzen und Verstauen
144KopfstützenRichtige Einstellung der Kopfstützen
Richtig eingestellte Kopfstützen sind ein wichtiger Teil des
Insassenschutzes und können die Verletzungsgefahr in den
meisten Unfallsituationen reduzieren.
– Die Kopfstützen so einstellen, dass sich die Oberkante der Kopf-
stütze möglichst auf einer Linie mit dem oberen Teil Ihres Kopfes,
aber mindestens auf Augenhöhe befindet ⇒Abb. 91 und
⇒ Abb. 92 .Einstellen der Kopfstützen ⇒ Seite 145.
ACHTUNG!
•Das Fahren mit ausgebauten oder nicht richtig eingestellten Kopf-
stützen erhöht das Risiko schwerer Verletzungen.•Falsch eingestellte Kopfstützen können im Falle einer Kollision oder bei
einem Unfall zum Tode führen.•Falsch eingestellte Kopfstützen erhöhen auch das Verletzungsrisiko bei
plötzlichen oder unerwarteten Fahr- und Bremsmanövern.•Die Kopfstützen müssen immer der Körpergröße entsprechend richtig
eingestellt sein.
Abb. 91 Von vorne
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Abb. 92 Von der Seite
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Altea_DE.book Seite 144 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen145
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf
die gewünschte Position nach oben.
– Zum Senken der Kopfstütze drücken Sie auf die Taste und schieben Sie die Kopfstütze nach unten.
– Vergewissern Sie sich, dass sie sicher in einer Position einge- rastet ist.
Höhe einstellen (Rücksitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf die Gebrauchsstellung nach oben. – Zum Senken der Kopfstütze drücken Sie auf die Taste und
schieben Sie die Kopfstütze nach unten.
– Vergewissern Sie sich, dass die Kopfstütze sicher in einer Posi- tion eingerastet ist ⇒Seite 14.
Neigungsverstellung (Vordersitze)
– Verstellen Sie die Kopfstütze nach vorne oder hinten auf die gewünschte Stellung.
Kopfstützen ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 93 (Pfeil).
– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein ⇒Seite 14 und ⇒Seite 13.
ACHTUNG!
•Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!•Fahren Sie niemals, ohne die hinteren Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.
Abb. 93 Kopfstütze
einstellen oder ausbauen
Altea_DE.book Seite 145 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen

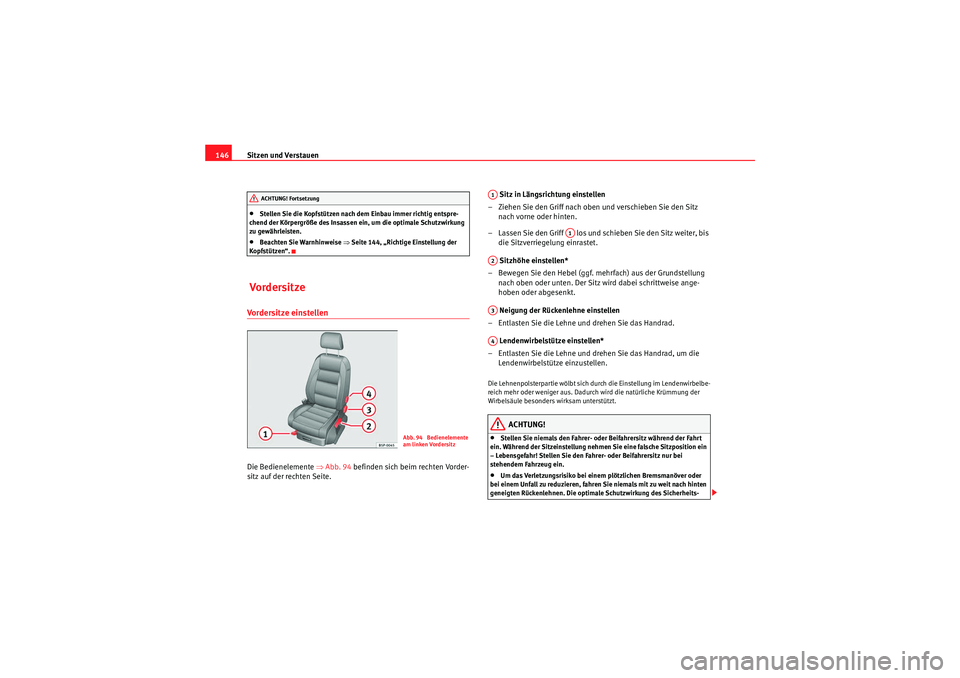

146•Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend der Körpergröße des Insassen ein, um die optimale Schutzwirkung
zu gewährleisten.•Beachten Sie Warnhinweise ⇒Seite 144, „Richtige Einstellung der
Kopfstützen“.
VordersitzeVordersitze einstellen Die Bedienelemente ⇒Abb. 94 befinden sich beim rechten Vorder-
sitz auf der rechten Seite. Sitz in Längsrichtung einstellen
– Ziehen Sie den Griff nach oben und verschieben Sie den Sitz
nach vorne oder hinten.
– Lassen Sie den Griff los und schieben Sie den Sitz weiter, bis die Sitzverriegelung einrastet.
Sitzhöhe einstellen*
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Lendenwirbelstütze einstellen*
– Entlasten Sie die Lehne und drehen Sie das Handrad, um die Lendenwirbelstütze einzustellen.
Die Lehnenpolsterpartie wölbt sich durch die Einstellung im Lendenwirbelbe-
reich mehr oder weniger aus. Dadurch wird die natürliche Krümmung der
Wirbelsäule besonders wirksam unterstützt.
ACHTUNG!
•Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Lebensgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.•Um das Verletzungsrisiko bei einem plötzlichen Bremsmanöver oder
bei einem Unfall zu reduzieren, fahren Sie niemals mit zu weit nach hinten
geneigten Rückenlehnen. Die optimale Schutzwirkung des Sicherheits-
ACHTUNG! Fortsetzung
Abb. 94 Bedienelemente
am linken Vordersitz
A1
A1
A2A3A4
Altea_DE.book Seite 146 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen147
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

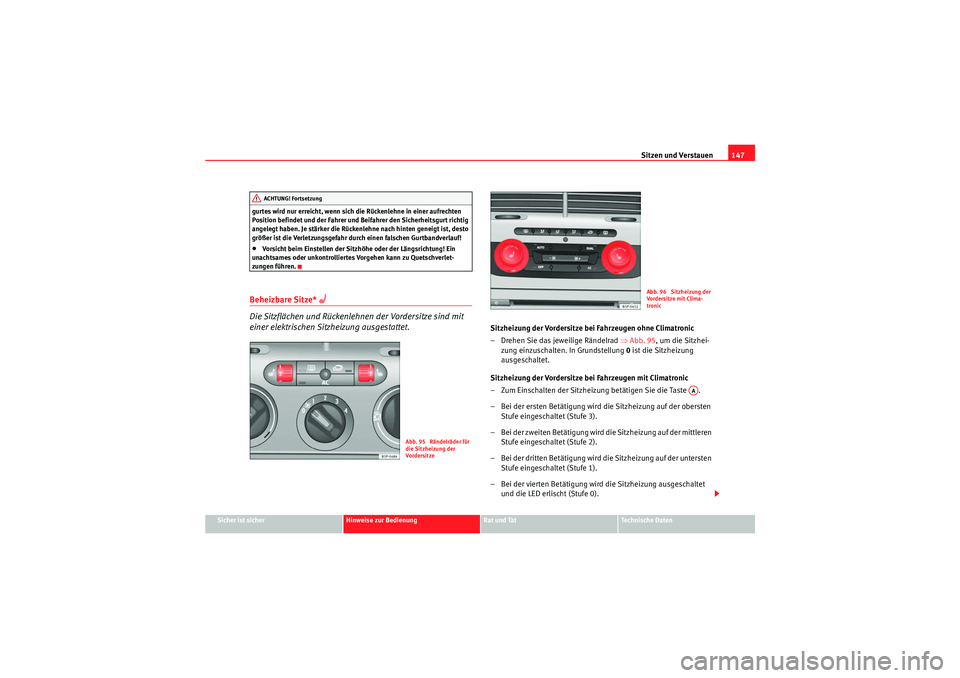

gurtes wird nur erreicht, wenn sich die Rückenlehne in einer aufrechten
Position befindet und der Fahrer und Beifahrer den Sicherheitsgurt richtig
angelegt haben. Je stärker die Rückenlehne nach hinten geneigt ist, desto
größer ist die Verletzungsgefahr durch einen falschen Gurtbandverlauf!
•Vorsicht beim Einstellen der Sitzhöhe oder der Längsrichtung! Ein
unachtsames oder unkontrolliertes Vorgehen kann zu Quetschverlet-
zungen führen.
Beheizbare Sitze*
A
Die Sitzflächen und Rückenlehnen der Vordersitze sind mit
einer elektrischen Sitzheizung ausgestattet.
Sitzheizung der Vordersitze bei Fahrzeugen ohne Climatronic
– Drehen Sie das jeweilige Rändelrad ⇒Abb. 95 , um die Sitzhei-
zung einzuschalten. In Grundstellung 0 ist die Sitzheizung
ausgeschaltet.
Sitzheizung der Vordersitze bei Fahrzeugen mit Climatronic
– Zum Einschalten der Sitzheizung betätigen Sie die Taste .
– Bei der ersten Betätigung wird die Sitzheizung auf der obersten Stufe eingeschaltet (Stufe 3).
– Bei der zweiten Betätigung wird die Sitzheizung auf der mittleren Stufe eingeschaltet (Stufe 2).
– Bei der dritten Betätigung wird die Sitzheizung auf der untersten Stufe eingeschaltet (Stufe 1).
– Bei der vierten Betätigung wird die Sitzheizung ausgeschaltet und die LED erlischt (Stufe 0).
ACHTUNG! Fortsetzung
Abb. 95 Rändelräder für
die Sitzheizung der
Vordersitze
Abb. 96 Sitzheizung der
Vordersitze mit Clima-
tronic
AA
Altea_DE.book Seite 147 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen

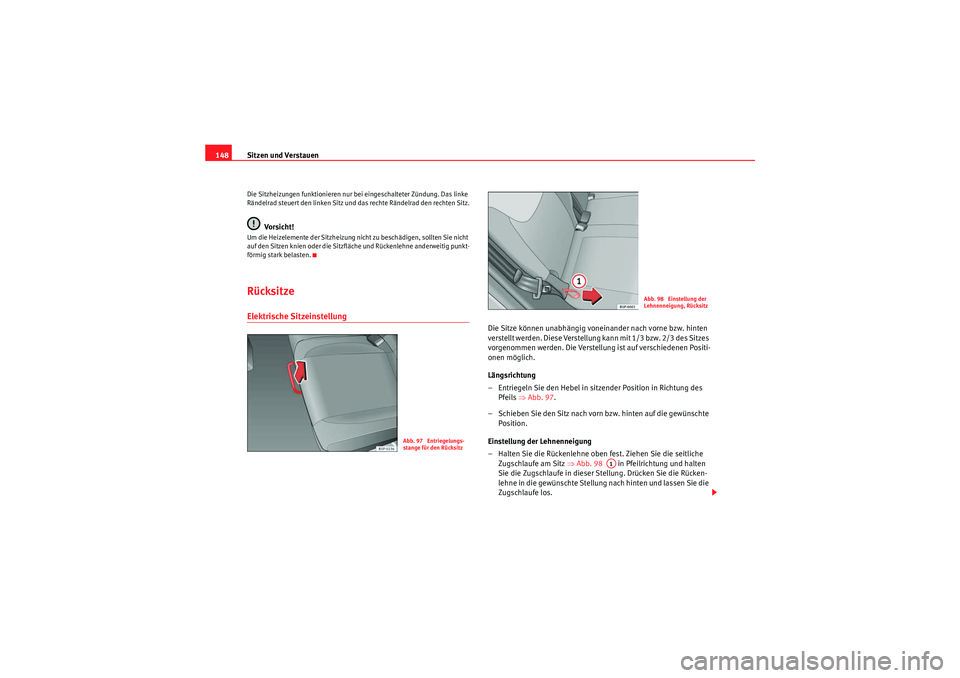

148Die Sitzheizungen funktionieren nur bei eingeschalteter Zündung. Das linke
Rändelrad steuert den linken Sitz und das rechte Rändelrad den rechten Sitz.
Vo rsi ch t!
Um die Heizelemente der Sitzheizung nicht zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläche und Rückenlehne anderweitig punkt-
förmig stark belasten.Rücksitze Elektrische Sitzeinstellung
Die Sitze können unabhängig voneinander nach vorne bzw. hinten
verstellt werden. Diese Verstellung kann mit 1/3 bzw. 2/3 des Sitzes
vorgenommen werden. Die Verstellung ist auf verschiedenen Positi-
onen möglich.
Längsrichtung
– Entriegeln Sie den Hebel in sitzender Position in Richtung des Pfeils ⇒Abb. 97.
– Schieben Sie den Sitz nach vorn bzw. hinten auf die gewünschte Position.
Einstellung der Lehnenneigung
– Halten Sie die Rückenlehne oben fest. Ziehen Sie die seitliche Zugschlaufe am Sitz ⇒ Abb. 98 in Pfeilrichtung und halten
Sie die Zugschlaufe in dieser Stellung. Drücken Sie die Rücken-
lehne in die gewünschte Stellung nach hinten und lassen Sie die
Zugschlaufe los.
Abb. 97 Entriegelungs-
stange für den Rücksitz
Abb. 98 Einstellung der
Lehnenneigung, Rücksitz
A1
Altea_DE.book Seite 148 Donnerstag, 26. August 2010 9:36 09
