Sitzen und Verstauen159
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
•Die Tische dürfen sich während der Fahrt nicht in Gebrauchsstellung
befinden.•Während der Fahrt und wenn sie nicht benutzt werden, müssen die
Tische im Innern der zusätzlichen Ablage bei geschlossener Klappe aufbe-
wahrt werden.•Stellen Sie keine heißen Getränke in die Getränkehalter. Bei einem
Fahrmanöver kann das Getränk auslaufen und Verbrühungen verursachen.•Bei fahrendem Fahrzeug keine Dosen im Getränkehalter abstellen. Sie
könnten durch den Innenraum geschleudert werden und Verletzungen der
Insassen verursachen.•Achten Sie bitte darauf, dass die Halteplatte fest im Sitzrahmen einge-
hängt ist.•Wenn die Halteplatte nicht benutzt wird, bewahren Sie sie in der Ablage
auf.•Wenn die zusätzliche Ablage nicht gebraucht wird, befestigen Sie diese
bitte sicher mit dem Netz im Gepäckraum.Hinweis
•Achten Sie darauf, dass die zusätzliche Ablage fest eingebaut ist. Ziehen
Sie die Ablage am vorderen Fach nach vorne und überprüfen Sie, dass die
beiden Halteelemente fest in den beiden Ringen eingehängt sind.
Aschenbecher*, Zigarettenanzünder* und
SteckdosenAschenbecher* Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers den Deckel anheben ⇒Abb. 116 .
– Zum Schließen den Deckel nach unten drücken.
Aschenbecher leeren
– Den Aschenbecher herausnehmen und leeren.
ACHTUNG! Fortsetzung
Abb. 116 Aschenbecher
im Getränkehalter vorne
Altea_DE.book Seite 159 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen
160
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder* – Drücken Sie den Zigarettenanzünder ⇒Abb. 117 zum
Einschalten hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•Eine unsachgemäße Benutzung des Zigarettenanzünders kann zu
Verletzungen führen oder einen Brand verursachen.•Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!•Der Zigarettenanzünder funktioniert bei eingeschalteter Zündung bzw.
bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsichtigt im
Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdosen
An jede 12-Volt-Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Abb. 117 Der Zigaretten-
anzünder befindet sich in
der Steckdose der
vorderen Mittelkonsole
Abb. 118 Steckdose an
der Mittelkonsole vorne
Altea_DE.book Seite 160 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen161
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

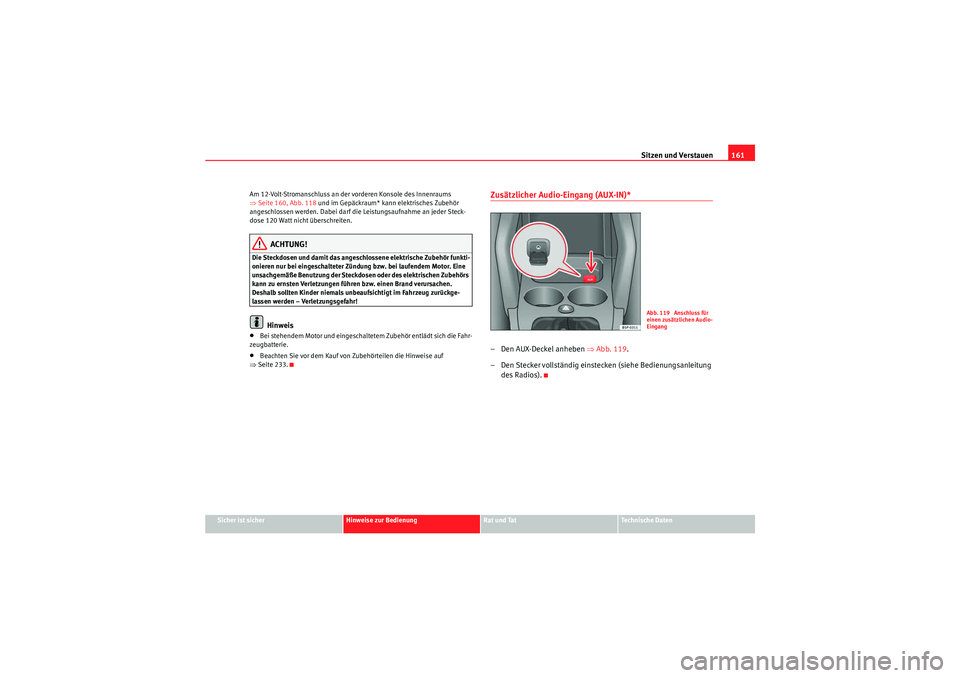

Am 12-Volt-Stromanschluss an der vorderen Konsole des Innenraums
⇒
Seite 160, Abb. 118 und im Gepäckraum* kann elektrisches Zubehör
angeschlossen werden. Dabei darf die Leistungsaufnahme an jeder Steck-
dose 120 Watt nicht überschreiten.
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor. Eine
unsachgemäße Benutzung der Steckdosen oder des elektrischen Zubehörs
kann zu ernsten Verletzungen führen bzw. einen Brand verursachen.
Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zurückge-
lassen werden – Verletzungsgefahr!
Hinweis
•Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.•Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise auf
⇒ Seite 233.
Zusätzlicher Audio-Eingang (AUX-IN)*– Den AUX-Deckel anheben ⇒Abb. 119 .
– Den Stecker vollständig einstecken (siehe Bedienungsanleitung des Radios).
Abb. 119 Anschluss für
einen zusätzlichen Audio-
Eingang
Altea_DE.book Seite 161 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen

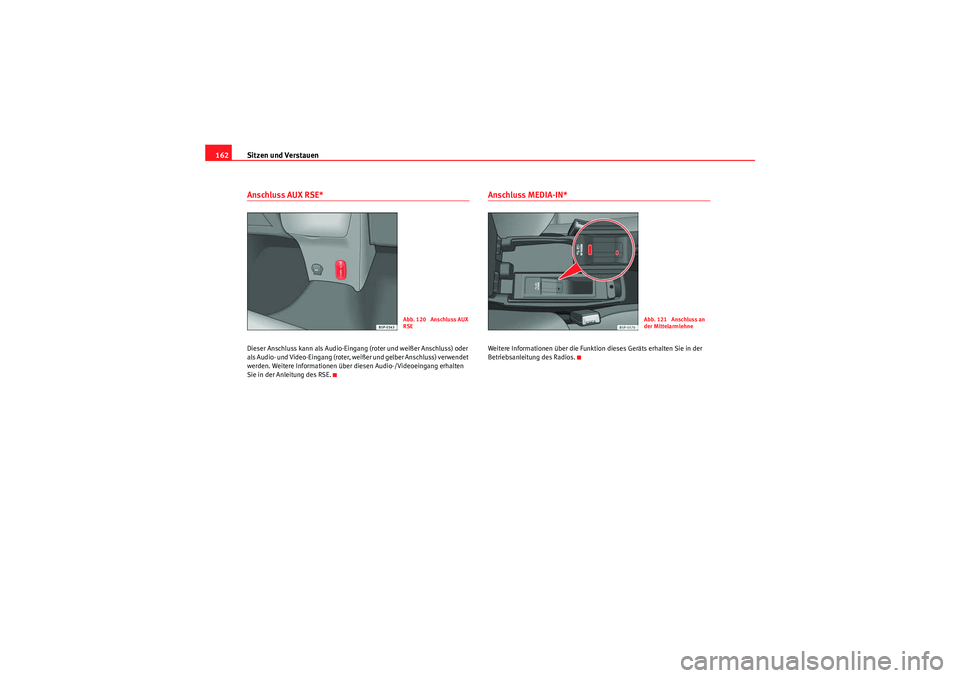

162Anschluss AUX RSE*Dieser Anschluss kann als Audio-Eingang (roter und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, weißer und gelber Anschluss) verwendet
werden. Weitere Informationen über diesen Audio-/Videoeingang erhalten
Sie in der Anleitung des RSE.
Anschluss MEDIA-IN*Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.
Abb. 120 Anschluss AUX
RSE
Abb. 121 Anschluss an
der Mittelarmlehne
Altea_DE.book Seite 162 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen163
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

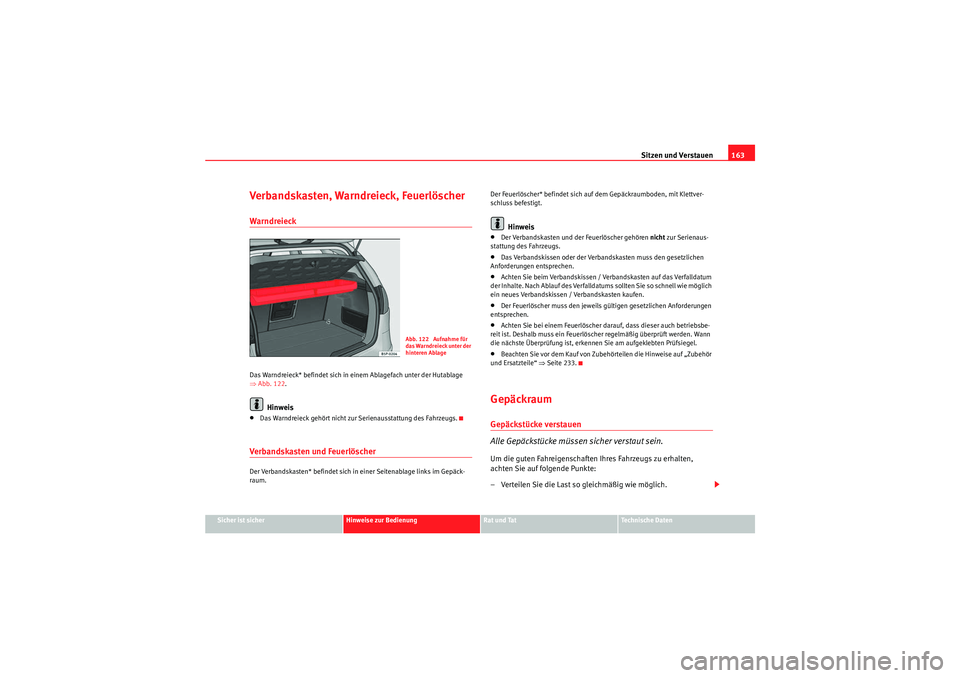

Verbandskasten, Warndreieck, FeuerlöscherWarndreieckDas Warndreieck* befindet sich in einem Ablagefach unter der Hutablage
⇒Abb. 122 .
Hinweis
•Das Warndreieck gehört nicht zur Serienausstattung des Fahrzeugs.Verbandskasten und Feuerlöscher Der Verbandskasten* befindet sich in einer Seitenablage links im Gepäck-
raum. Der Feuerlöscher* befindet sich auf dem Gepäckraumboden, mit Klettver-
schluss befestigt.
Hinweis
•Der Verbandskasten und der Feuerlöscher gehören
nicht zur Serienaus-
stattung des Fahrzeugs.•Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.•Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.•Der Feuerlöscher muss den jeweils gültigen gesetzlichen Anforderungen
entsprechen.•Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlöscher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.•Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise auf „Zubehör
und Ersatzteile“ ⇒Seite 233.GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
Abb. 122 Aufnahme für
das Warndreieck unter der
hinteren Ablage
Altea_DE.book Seite 163 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen
164
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen.
ACHTUNG!
•Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.•Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.•Lose Gegenstände im Fahrzeuginnenraum können bei plötzlichen
Manövern oder Unfällen nach vorne geschleudert werden und Fahrzeugin-
sassen verletzen.•Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.•Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.•Die Hinweise zur Fahrsicherheit ⇒Seite 7, „Sicher fahren“ beachten.Vo rsi ch t!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
Hutablage
Abb. 123 HutablageAbb. 124 Ausbau des
Ablagefachs
Altea_DE.book Seite 164 Donnerstag, 26. August 2010 9:36 09

Sitzen und Verstauen165
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

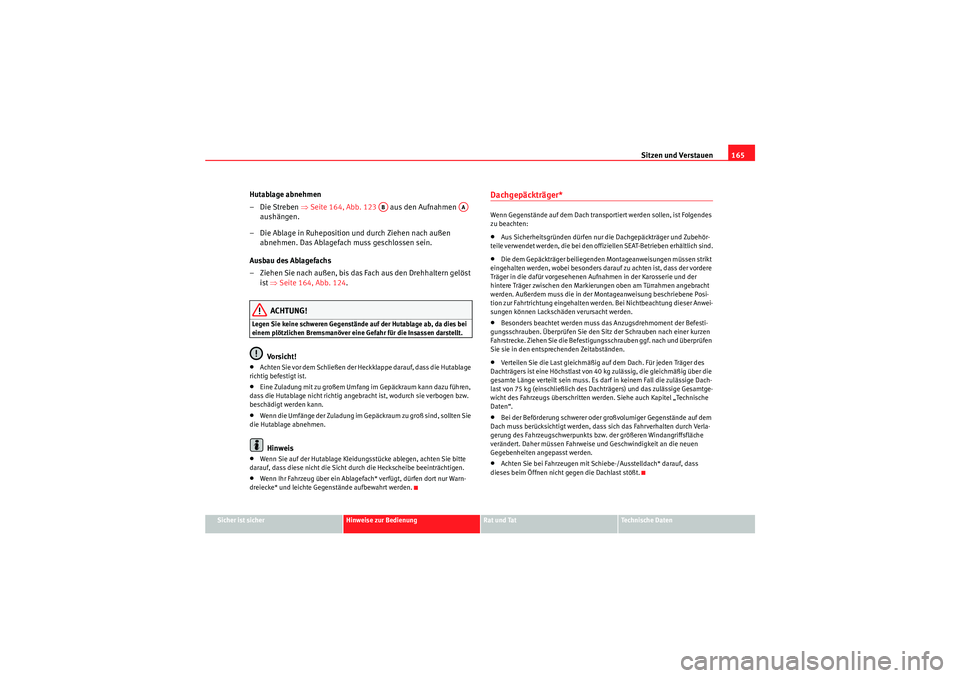

Hutablage abnehmen
–Die Streben ⇒Seite 164, Abb. 123 aus den Aufnahmen
aushängen.
– Die Ablage in Ruheposition und durch Ziehen nach außen abnehmen. Das Ablagefach muss geschlossen sein.
Ausbau des Ablagefachs
– Ziehen Sie nach außen, bis das Fach aus den Drehhaltern gelöst ist ⇒Seite 164, Abb. 124 .
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Vo rsi ch t!
•Achten Sie vor dem Schließen der Heckklappe darauf, dass die Hutablage
richtig befestigt ist.•Eine Zuladung mit zu großem Umfang im Gepäckraum kann dazu führen,
dass die Hutablage nicht richtig angebracht ist, wodurch sie verbogen bzw.
beschädigt werden kann.•Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten Sie
die Hutablage abnehmen.Hinweis
•Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.•Wenn Ihr Fahrzeug über ein Ablagefach* verfügt, dürfen dort nur Warn-
dreiecke* und leichte Gegenstände aufbewahrt werden.
Dachgepäckträger*Wenn Gegenstände auf dem Dach transportiert werden sollen, ist Folgendes
zu beachten:•Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.•Die dem Gepäckträger beiliegenden Montageanweisungen müssen strikt
eingehalten werden, wobei besonders darauf zu achten ist, dass der vordere
Träger in die dafür vorgesehenen Aufnahmen in der Karosserie und der
hintere Träger zwischen den Markierungen oben am Türrahmen angebracht
werden. Außerdem muss die in der Montageanweisung beschriebene Posi-
tion zur Fahrtrichtung eingehalten werden. Bei Nichtbeachtung dieser Anwei-
sungen können Lackschäden verursacht werden.•Besonders beachtet werden muss das Anzugsdrehmoment der Befesti-
gungsschrauben. Überprüfen Sie den Sitz der Schrauben nach einer kurzen
Fahrstrecke. Ziehen Sie die Befestigungsschrauben ggf. nach und überprüfen
Sie sie in den entsprechenden Zeitabständen.•Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach-
last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch Kapitel „Technische
Daten“.•Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
verändert. Daher müssen Fahrweise und Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.•Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
AB
AA
Altea_DE.book Seite 165 Donnerstag, 26. August 2010 9:36 09

Klima
166KlimaHeizung Hinweise zur Bedienung– Mit den Reglern ⇒Abb. 125 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste bzw. , um eine Funktion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet die Kontrollleuchte unten links an der Taste auf.Te m p e r a t u r
Mithilfe des Reglers wird die gewünschte Heizleistung eingestellt. Die
gewünschte Innenraumtemperatur kann nicht niedriger sein als die herr- schende Außentemperatur. Die größtmögliche Heizleistung und ein
schnelles Abtauen der Scheiben kann nur erreicht werden, wenn der Motor
seine Betriebstemperatur erreicht hat.
Heckscheibenbeheizung
=
Etwa
20 Minuten nach dem Einschalten wird die Beheizung automatisch
ausgeschaltet. Sie lässt sich vorzeitig durch Drücken der Taste ausschalten.
Umluftbetrieb

Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahr-
zeuginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten ⇒.
Abb. 125 In der Instrumententafel: Bedienelemente der
Heizung
A1
A4
A5
A2
A3
A1
A2
A3
Altea_DE.book Seite 166 Donnerstag, 26. August 2010 9:36 09

Klima167
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Luftverteilung
Der Regler zum Einstellen des Luftstromes in die gewünschte Richtung.
< – Luftverteilung zur Windschutzscheibe. Wenn der Luftauslass zur Wind-
schutzscheibe eingestellt ist und die Umlufttaste betätigt wird, wird die
Umluft aktiviert. Wenn der Umluftbetrieb eingestellt ist und der Luftauslass
zur Windschutzscheibe gewählt wird, wird der Umluftbetrieb ausgeschaltet.
Aus Sicherheitsgründen sollte der Umluftbetrieb nicht eingeschaltet werden. – Luftverteilung auf den Oberkörper. – Luftverteilung in den Fußraum. – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Gebläse
Mit dem Schalter kann der Luftstrom in 4 Stufen eingeschaltet werden.
Das Gebläse sollte bei langsamer Fahrgeschwindigkeit immer auf der nied-
rigsten Stufe mitlaufen.
ACHTUNG!
•Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.•Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere.
Zusätzlich können bei ausgeschalteter Heizung die Fensterscheiben
schnell beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über
einen längeren Zeitraum eingeschaltet – Unfallgefahr!
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 177.
A4
A5
Altea_DE.book Seite 167 Donnerstag, 26. August 2010 9:36 09

Klima

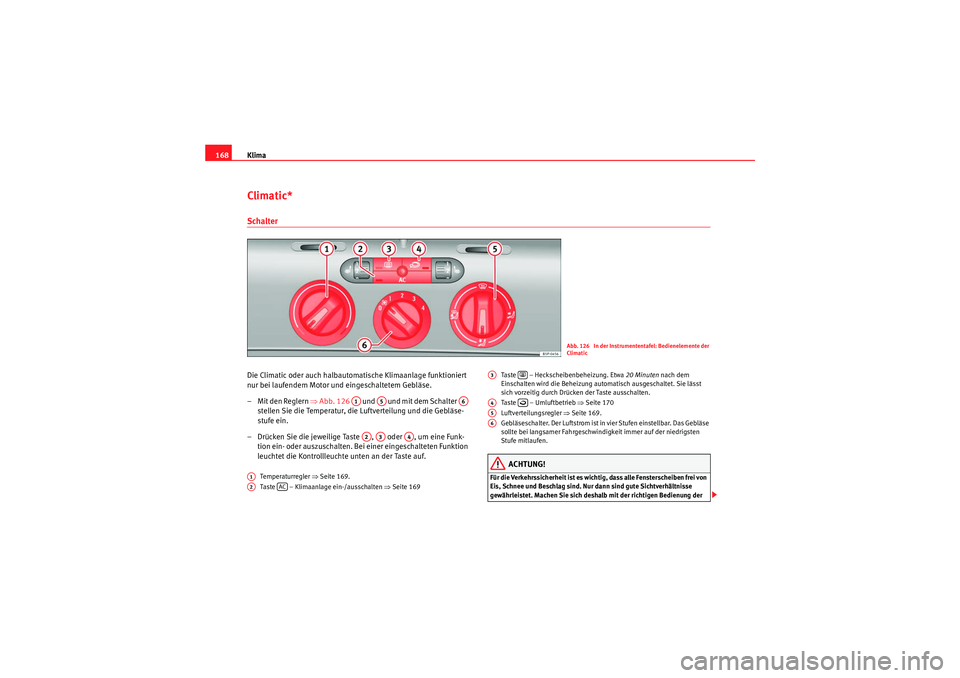

168Climatic*SchalterDie Climatic oder auch halbautomatische Klimaanlage funktioniert
nur bei laufendem Motor und eingeschaltetem Gebläse.
– Mit den Reglern ⇒Abb. 126 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste , oder , um eine Funk- tion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet die Kontrollleuchte unten an der Taste auf.
Temperaturregler ⇒ Seite 169.
Taste – Klimaanlage ein-/ausschalten ⇒ Seite 169Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem
Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt
sich vorzeitig durch Drücken der Taste ausschalten.
Taste – Umluftbetrieb ⇒Seite 170
Luftverteilungsregler ⇒Seite 169.
Gebläseschalter. Der Luftstrom ist in vier Stufen einstellbar. Das Gebläse
sollte bei langsamer Fahrgeschwindigkeit immer auf der niedrigsten
Stufe mitlaufen.
ACHTUNG!
Für die Verkehrssicherheit ist es wichti g, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Abb. 126 In der Instrumententafel: Bedienelemente der
Climatic
A1
A5
A6
A2A3
A4
A1A2
AC
A3
=
A4

A5A6
Altea_DE.book Seite 168 Donnerstag, 26. August 2010 9:36 09
