Seat Altea 2011 Betriebsanleitung (in German)

Beschreibung der Angaben299
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Te ch n i s c h e D a t e nBeschreibung der AngabenWas Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben stets
Vorrang.Alle Angaben in dieser Anleitung gelten für das Grundmodell in Spanien. Mit
welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem Fahrzeug-
datenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen. Im Abschnitt 'Technische Daten' verwendete Abkürzungen
Abkürzung
Bedeutung
kW
Kilowatt, Leistungsangabe des Motors
PS
Pferdestärke, (veraltete) Leistungsangabe des Motors
bei U/min
Umdrehungen des Motors (Drehzahl) pro Minute
Nm
Newtonmeter, Maßeinheit zur Angabe des Motordrehmo-
ments
l/100 km
Kraftstoffverbrauch in Liter auf 100 Kilometer
g/km
Erzeugte Kohlendioxidmenge in Gramm pro gefahrenen Kilo-
meter
CO2
Kohlendioxid
CZ
Cetanzahl, Maß zur Bestimmung der Zündwilligkeit des Die-
selkraftstoffs
ROZ
Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestig-
keit des Benzinkraftstoffs
Altea_DE.book Seite 299 Donnerstag, 26. August 2010 9:36 09

Beschreibung der Angaben
300Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Typsch ild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende Daten:
⇒Abb. 207
Diese Fahrzeugdaten finden Sie auch im Service-Plan. Produktions-Steuerungsnummer
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Typ-Kennnummer
Typerklärung / Motorleistung
Motor- und Getriebekennbuchstaben
Lacknummer / Innenausstattungs-Kennnummer
Mehrausstattungs-Kennnummer
Kraftstoffverbrauch
CO
2-Emission
Die Daten aus Punkt 2 bis 9 finden Sie ebenfalls im Service-Plan.
Kraftstoffverbrauch und CO
2-Emission
Kraftstoffverbrauch (l/100 km) / CO
2-Emissionen (g/km) Stadt
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) Landstraße
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) kombiniert
Abb. 207 Fahrzeugda-
tenträger (Gepäckraum)
A1A2A3A4A5A6A7A8A9AAABAC
Altea_DE.book Seite 300 Donnerstag, 26. August 2010 9:36 09

Beschreibung der Angaben301
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

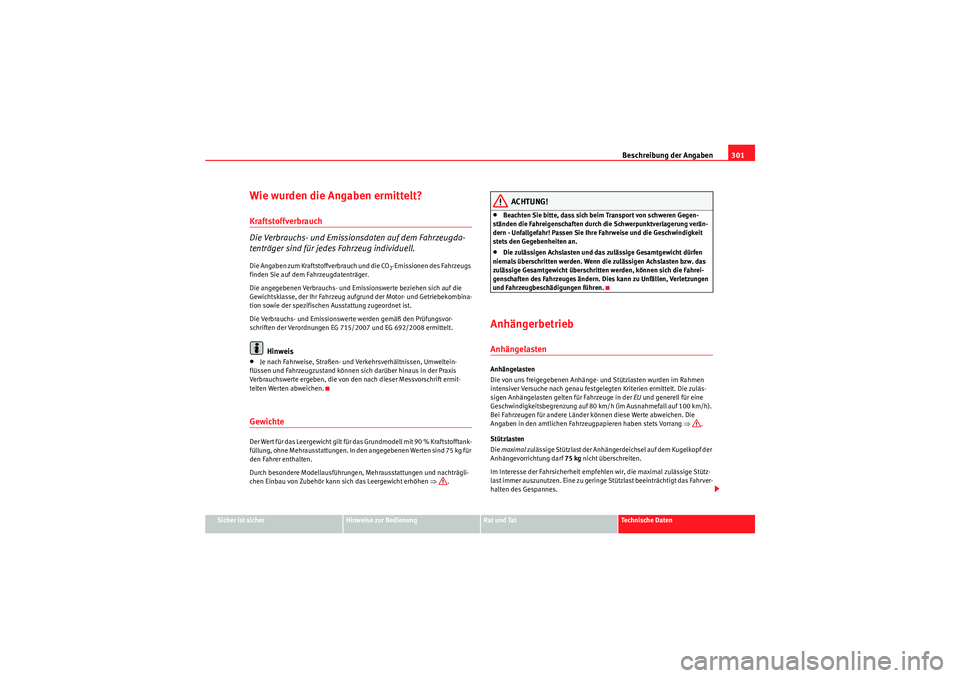

Wie wurden die Angaben ermittelt?Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugda-
tenträger sind für jedes Fahrzeug individuell.Die Angaben zum Kraftstoffverbrauch und die CO
2-Emissionen des Fahrzeugs
finden Sie auf dem Fahrzeugdatenträger.
Die angegebenen Verbrauchs- und Emissionswerte beziehen sich auf die
Gewichtsklasse, der Ihr Fahrzeug aufgrund der Motor- und Getriebekombina-
tion sowie der spezifischen Ausstattung zugeordnet ist.
Die Verbrauchs- und Emissionswerte werden gemäß den Prüfungsvor-
schriften der Verordnungen EG 715/2007 und EG 692/2008 ermittelt.
Hinweis
•Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können sich darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen.GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen ⇒.
ACHTUNG!
•Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.•Die zulässigen Achslasten und das zulässige Gesamtgewicht dürfen
niemals überschritten werden. Wenn die zulässigen Achslasten bzw. das
zulässige Gesamtgewicht überschritten werden, können sich die Fahrei-
genschaften des Fahrzeuges ändern. Dies kann zu Unfällen, Verletzungen
und Fahrzeugbeschädigungen führen.
AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h).
Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Altea_DE.book Seite 301 Donnerstag, 26. August 2010 9:36 09

Beschreibung der Angaben
302Kann die maximal zulässige Stützlast nicht eingehalten werden (z.B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand wenige r als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schneller
als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Geschwin-
digkeiten zulässig sind.•Überschreiten Sie niemals die zuläss igen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern. Dies kann zu Unfällen,
Verletzungen und Fahrzeugbeschädigungen führen.
RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwer ten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Verringern Sie den bei warmen Reifen erhöhten Reifenfülldruck nicht
⇒ .
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs. Radschrauben
Nach dem Radwechsel sollten Sie das
Anzugsdrehmoment der
Radschrauben so schnell wie möglich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!•Werden die Radschrauben mit eine m zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Felgen-,
Reifen- und Schneekettengrößen zu informieren.
Altea_DE.book Seite 302 Donnerstag, 26. August 2010 9:36 09

Technische Daten303
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

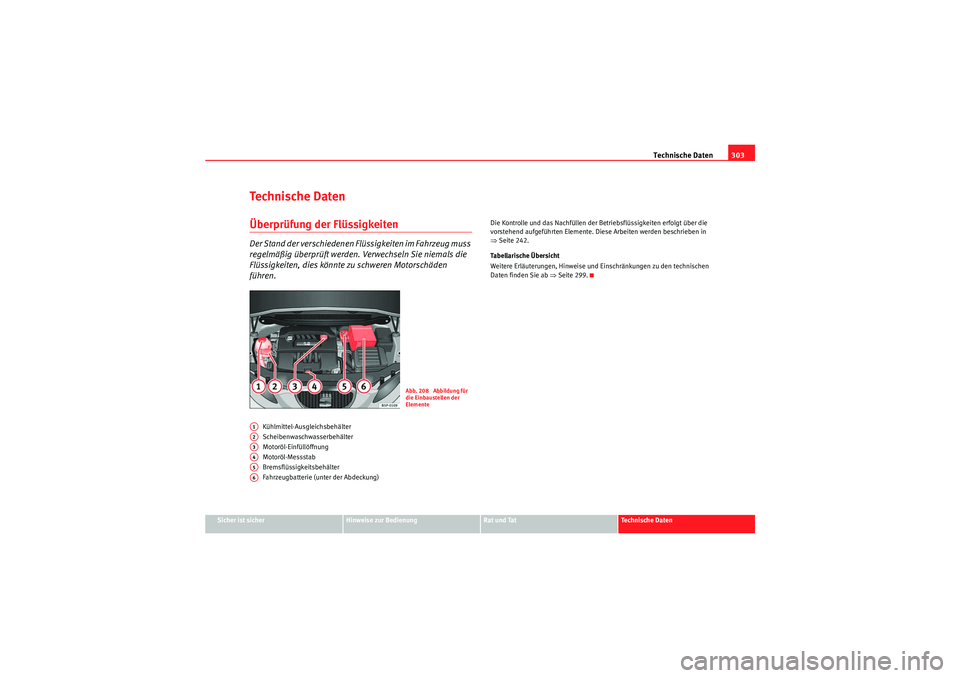

Te c h n i s c h e D a t e nÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel-Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 242.
Ta b e l l a r i s ch e Ü b e r s i c h t
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 299.
Abb. 208 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
Altea_DE.book Seite 303 Donnerstag, 26. August 2010 9:36 09

Technische Daten

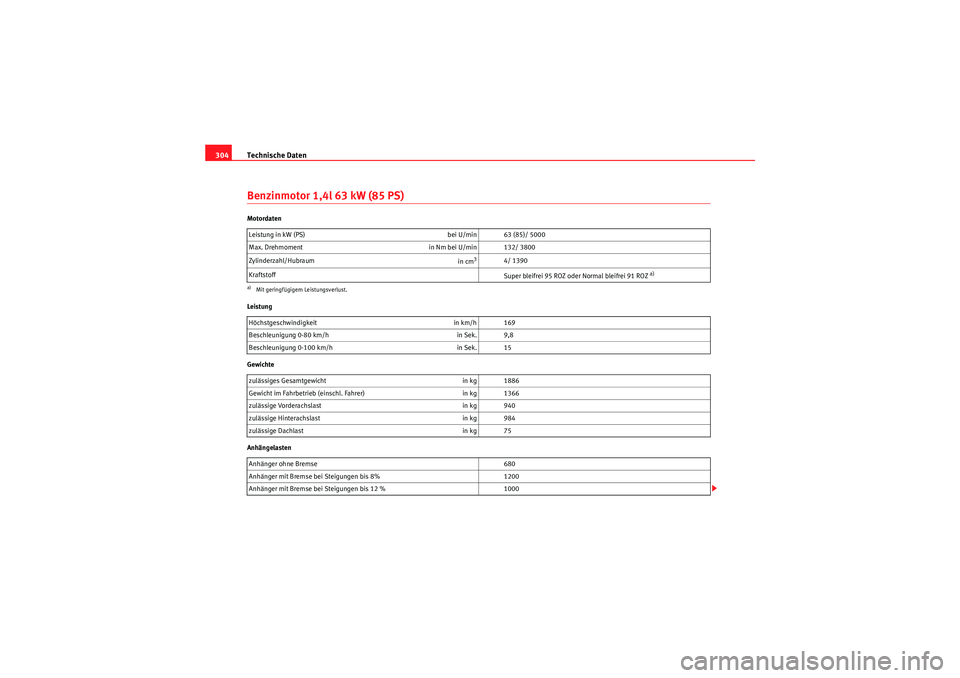

304Benzinmotor 1,4l 63 kW (85 PS)Motordaten
Leistung
Gewichte
Anhängelasten Leistung in kW (PS)
bei U/min 63 (85)/ 5000
Max. Drehmoment in Nm bei U/min 132/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeitin km/h 169
Beschleunigung 0-80 km/h in Sek. 9,8
Beschleunigung 0-100 km/h in Sek. 15
zulässiges Gesamtgewicht in kg 1886
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1366
zulässige Vorderachslast in kg 940
zulässige Hinterachslast in kg 984
zulässige Dachlast in kg 75
Anhänger ohne Bremse 680
Anhänger mit Bremse bei Steigungen bis 8% 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000
Altea_DE.book Seite 304 Donnerstag, 26. August 2010 9:36 09

Technische Daten305
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

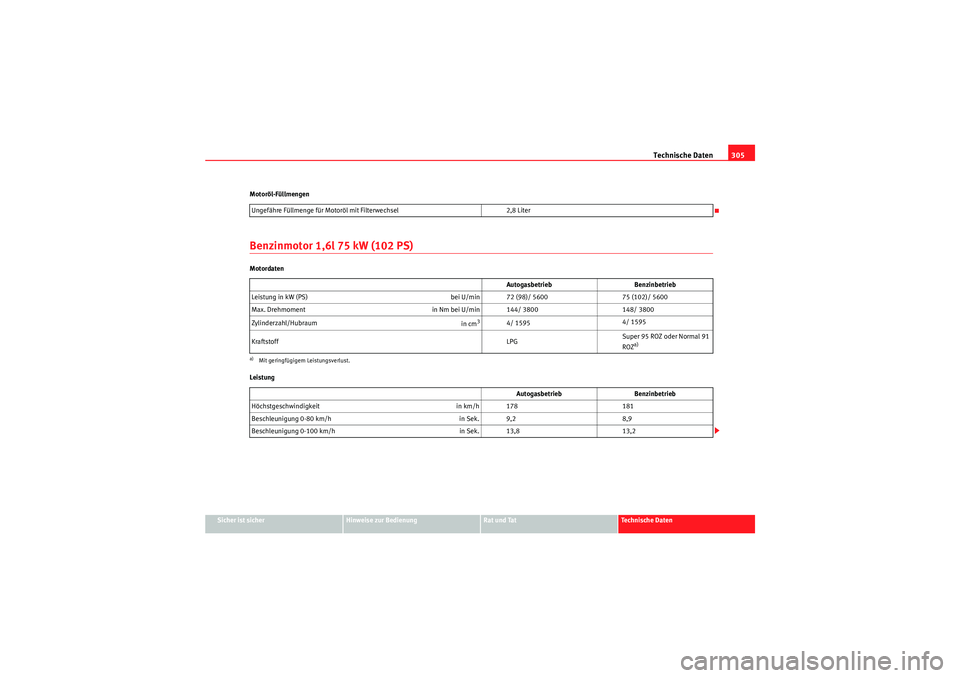

Motoröl-Füllmengen
Benzinmotor 1,6l 75 kW (102 PS)Motordaten
Leistung
Ungefähre Füllmenge für Motoröl mit Filterwechsel
2,8 Liter
Autogasbetrieb Benzinbetrieb
Leistung in kW (PS) bei U/min 72 (98)/ 560075 (102)/ 5600
Max. Drehmoment in Nm bei U/min 144/ 3800 148/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 15954/ 1595
Kraftstoff LPGSuper 95 ROZ oder Normal 91
ROZ
a)
a)Mit geringfügigem Leistungsverlust.
Autogasbetrieb
Benzinbetrieb
Höchstgeschwindigkeit in km/h 178181
Beschleunigung 0-80 km/h in Sek. 9,28,9
Beschleunigung 0-100 km/h in Sek. 13,813,2
Altea_DE.book Seite 305 Donnerstag, 26. August 2010 9:36 09

Technische Daten
306Gewichte
Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,2l 77 kW (105 PS)Motordaten Autogasbetrieb
Benzinbetrieb
zulässiges Gesamtgewicht in kg 19511920
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 14561395
zulässige Vorderachslast in kg 965967
zulässige Hinterachslast in kg 1000980
zulässige Dachlast in kg 7575
Anhänger ohne Bremse 720
Anhänger mit Bremse bei Steigungen bis 8% 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1200
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,1 Liter
Leistung in kW (PS) bei U/min 77 (105)/5000
Max. Drehmoment in Nm bei U/min 175/1550-4100
Zylinderzahl/Hubraum in cm
3
4/ 1197
Kraftstoff Super 95 ROZ
a)/Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust
Altea_DE.book Seite 306 Donnerstag, 26. August 2010 9:36 09

Technische Daten307
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengen
ohne Start&Stopp
mit Start&Stopp
Höchstgeschwindigkeit in km/h 184184
Beschleunigung 0-80 km/h in Sek. 7,37,3
Beschleunigung 0-100 km/h in Sek. 11,311,3
ohne Start&Stopp mit Start&Stopp
zulässiges Gesamtgewicht in kg 18751880
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 13351360
zulässige Vorderachslast in kg 970970
zulässige Hinterachslast in kg 980980
zulässige Dachlast in kg 7575
ohne Start&Stopp mit Start&Stopp
Anhänger ohne Bremse 670680
Anhänger mit Bremse bei Steigungen bis 8% 15001500
Anhänger mit Bremse bei Steigungen bis 12 % 12001200
Ungefähre Füllmenge für Motoröl mit Filterwechsel 3,3 Liter
Altea_DE.book Seite 307 Donnerstag, 26. August 2010 9:36 09

Technische Daten

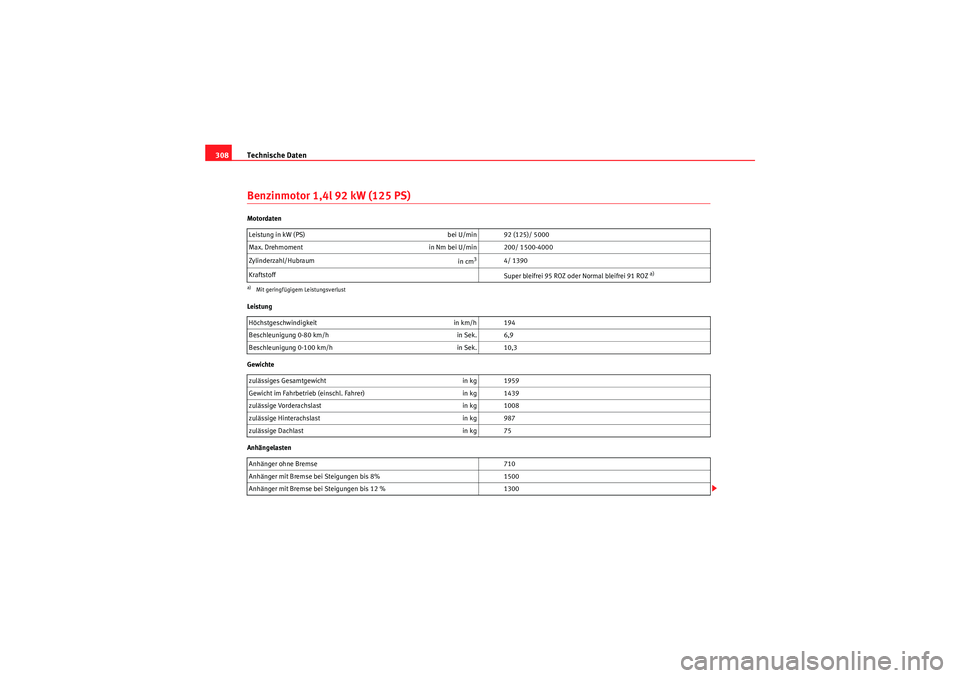

308Benzinmotor 1,4l 92 kW (125 PS)Motordaten
Leistung
Gewichte
Anhängelasten Leistung in kW (PS)
bei U/min 92 (125)/ 5000
Max. Drehmoment in Nm bei U/min 200/ 1500-4000
Zylinderzahl/Hubraum in cm
3
4/ 1390
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 194
Beschleunigung 0-80 km/h in Sek. 6,9
Beschleunigung 0-100 km/h in Sek. 10,3
zulässiges Gesamtgewicht in kg 1959
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1439
zulässige Vorderachslast in kg 1008
zulässige Hinterachslast in kg 987
zulässige Dachlast in kg 75
Anhänger ohne Bremse 710
Anhänger mit Bremse bei Steigungen bis 8% 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1300
Altea_DE.book Seite 308 Donnerstag, 26. August 2010 9:36 09
