Seat Altea 2011 Betriebsanleitung (in German)

Technische Daten309
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Motoröl-Füllmengen
Benzinmotor 1,8l 118 kW (160 PS)Motordaten
Leistung
Ungefähre Füllmenge für Motoröl mit Filterwechsel
3,3 Liter
Leistung in kW (PS) bei U/min 118 (160)4500-6200
Max. Drehmoment in Nm bei U/min 250/1500-4500
Zylinderzahl/Hubraum in cm
3
4/1798
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem Leistungsverlust.
SchaltgetriebeAutomatikgetriebe
Höchstgeschwindigkeit in km/h 210210
Beschleunigung 0-80 km/h in Sek. 5,95,8
Beschleunigung 0-100 km/h in Sek. 8,48,4
Altea_DE.book Seite 309 Donnerstag, 26. August 2010 9:36 09

Technische Daten

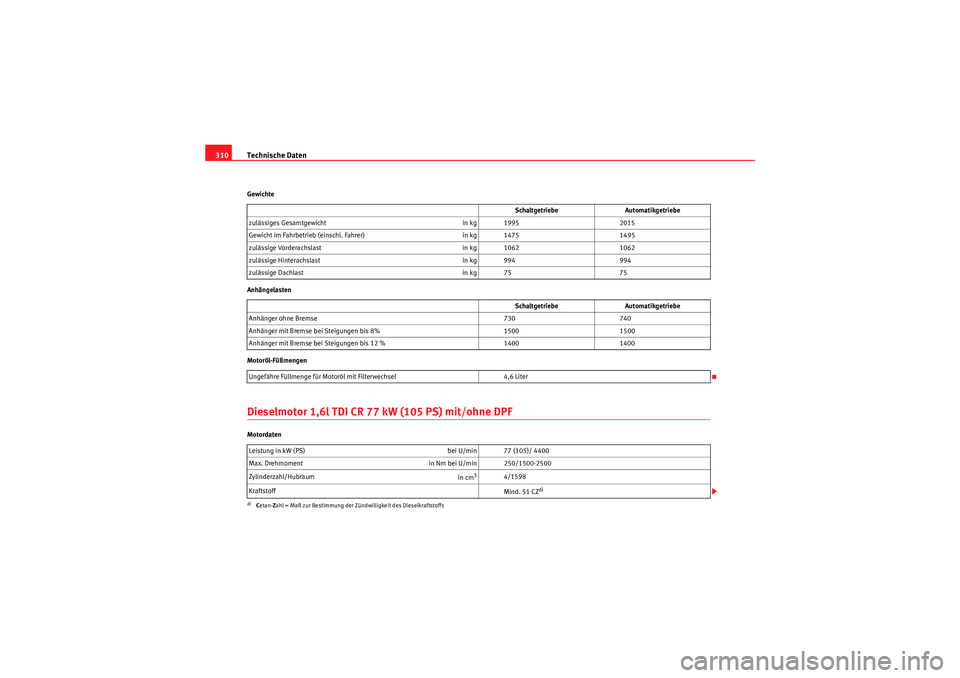

310Gewichte
Anhängelasten
Motoröl-FüllmengenDieselmotor 1,6l TDI CR 77 kW (105 PS) mit/ohne DPFMotordaten Schaltgetriebe
Automatikgetriebe
zulässiges Gesamtgewicht in kg 19952015
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 14751495
zulässige Vorderachslast in kg 10621062
zulässige Hinterachslast in kg 994994
zulässige Dachlast in kg 7575
Schaltgetriebe Automatikgetriebe
Anhänger ohne Bremse 730740
Anhänger mit Bremse bei Steigungen bis 8% 15001500
Anhänger mit Bremse bei Steigungen bis 12 % 14001400
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,6 Liter
Leistung in kW (PS) bei U/min 77 (105)/ 4400
Max. Drehmoment in Nm bei U/min 250/1500-2500
Zylinderzahl/Hubraum in cm
3
4/1598
Kraftstoff Mind. 51 CZ
a)
a)Cetan- Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs
Altea_DE.book Seite 310 Donnerstag, 26. August 2010 9:36 09

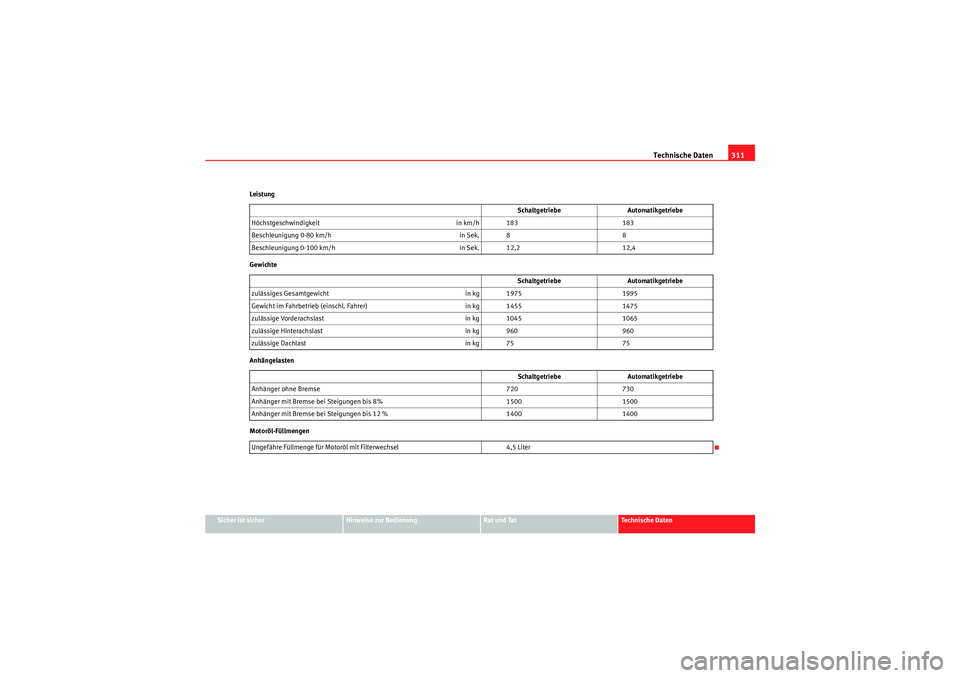

Technische Daten311
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengen
Schaltgetriebe
Automatikgetriebe
Höchstgeschwindigkeit in km/h 183183
Beschleunigung 0-80 km/h in Sek. 88
Beschleunigung 0-100 km/h in Sek. 12,212,4
Schaltgetriebe Automatikgetriebe
zulässiges Gesamtgewicht in kg 19751995
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 14551475
zulässige Vorderachslast in kg 10451065
zulässige Hinterachslast in kg 960960
zulässige Dachlast in kg 7575
Schaltgetriebe Automatikgetriebe
Anhänger ohne Bremse 720730
Anhänger mit Bremse bei Steigungen bis 8% 15001500
Anhänger mit Bremse bei Steigungen bis 12 % 14001400
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,5 Liter
Altea_DE.book Seite 311 Donnerstag, 26. August 2010 9:36 09

Technische Daten

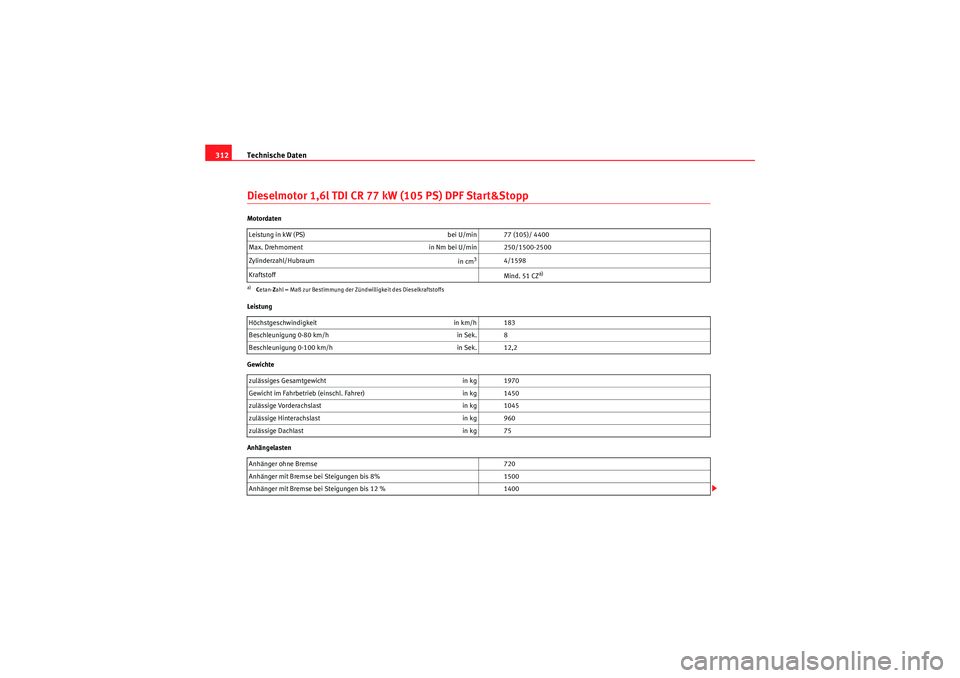

312Dieselmotor 1,6l TDI CR 77 kW (105 PS) DPF Start&StoppMotordaten
Leistung
Gewichte
Anhängelasten Leistung in kW (PS)
bei U/min 77 (105)/ 4400
Max. Drehmoment in Nm bei U/min 250/1500-2500
Zylinderzahl/Hubraum in cm
3
4/1598
Kraftstoff Mind. 51 CZ
a)
a)Cetan- Zahl = Maß zur Bestimmung der Zündwilligkeit des DieselkraftstoffsHöchstgeschwindigkeit in km/h 183
Beschleunigung 0-80 km/h in Sek. 8
Beschleunigung 0-100 km/h in Sek. 12,2
zulässiges Gesamtgewicht in kg 1970
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1450
zulässige Vorderachslast in kg 1045
zulässige Hinterachslast in kg 960
zulässige Dachlast in kg 75
Anhänger ohne Bremse 720
Anhänger mit Bremse bei Steigungen bis 8% 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1400
Altea_DE.book Seite 312 Donnerstag, 26. August 2010 9:36 09

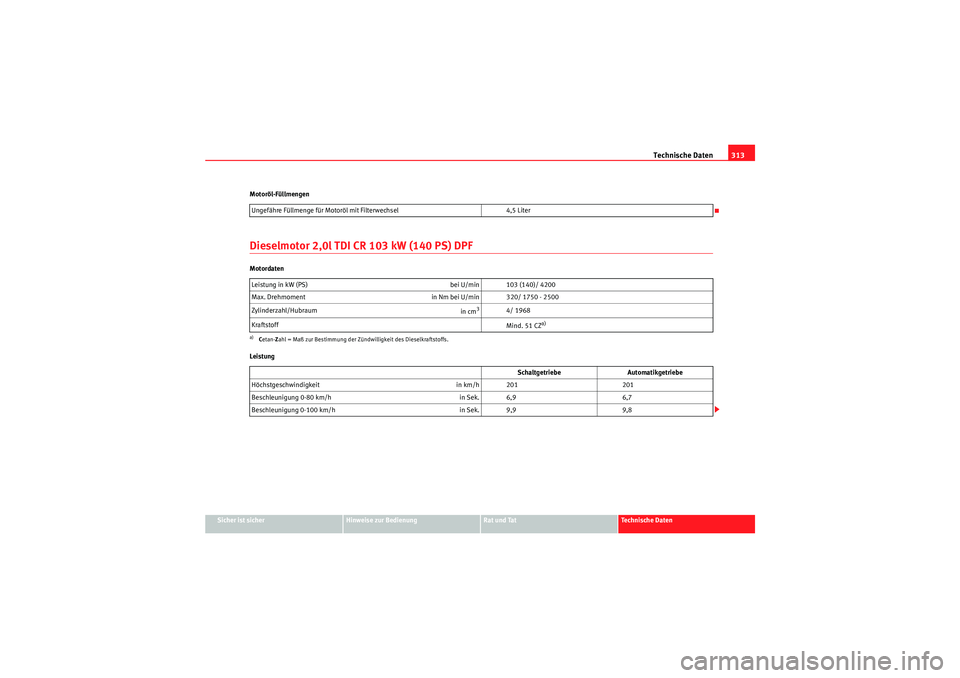

Technische Daten313
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Motoröl-Füllmengen
Dieselmotor 2,0l TDI CR 103 kW (140 PS) DPFMotordaten
Leistung
Ungefähre Füllmenge für Motoröl mit Filterwechsel
4,5 Liter
Leistung in kW (PS) bei U/min 103 (140)/ 4200
Max. Drehmoment in Nm bei U/min 320/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Kraftstoff Mind. 51 CZ
a)
a)Cetan- Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs.
Schaltgetriebe Automatikgetriebe
Höchstgeschwindigkeit in km/h 201201
Beschleunigung 0-80 km/h in Sek. 6,96,7
Beschleunigung 0-100 km/h in Sek. 9,99,8
Altea_DE.book Seite 313 Donnerstag, 26. August 2010 9:36 09

Technische Daten
314Gewichte
Anhängelasten
Motoröl-FüllmengenDieselmotor 2,0l TDI PD 103 kW (140 PS) ohne DPFMotordaten Schaltgetriebe
Automatikgetriebe
zulässiges Gesamtgewicht in kg 19852000
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 14651480
zulässige Vorderachslast in kg 10651080
zulässige Hinterachslast in kg 955955
zulässige Dachlast in kg 7575
Schaltgetriebe Automatikgetriebe
Anhänger ohne Bremse in kg 730740
Anhänger mit Bremse bei Steigungen bis 8% in kg 15001500
Anhänger mit Bremse bei Steigungen bis 12 % in kg 14001400
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,5 Liter
Leistung in kW (PS) bei U/min 103 (140)/ 4000
Max. Drehmoment in Nm bei U/min 320/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Kraftstoff Mind. 51 CZ
a)
a)Cetan- Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs.
Altea_DE.book Seite 314 Donnerstag, 26. August 2010 9:36 09

Technische Daten315
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengen
Schaltgetriebe
Automatikgetriebe
Höchstgeschwindigkeit in km/h 201201
Beschleunigung 0-80 km/h in Sek. 6,96,7
Beschleunigung 0-100 km/h in Sek. 9,99,8
Schaltgetriebe Automatikgetriebe
zulässiges Gesamtgewicht in kg 20252060
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 15051540
zulässige Vorderachslast in kg 10701105
zulässige Hinterachslast in kg 975980
zulässige Dachlast in kg 7575
Anhänger ohne Bremse 750
Anhänger mit Bremse bei Steigungen bis 8% 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1400
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,3 Liter
Altea_DE.book Seite 315 Donnerstag, 26. August 2010 9:36 09

Technische Daten
316Abmessungen und Füllmengen
Abmessungen
Länge, Breite 4282 mm/ 1768 mm
Höhe bei Leergewicht 1546 mm
Überstände vorne und hinten 916 mm/ 788 mm
Radstand 2578 mm
Wendekreis 10,7 m
Spurbreite
a)
a)Diese Angabe hängt von der Art der Felgen ab.
Vorne Hinten
1525 mm 1509 mm
1539 mm 1523 mm
Füllmengen
Kraftstoffbehälter 55 l, Reserve 7 l.
Scheibenwaschbehälter / mit Scheinwerferreinigungsanlage 3 l / 5,5 l
Reifenfülldruck
Sommerreifen:
Der Reifenfülldruck ist auf einem Aufkleber au f der Innenseite der Tankklappe angegeben.
Winterreifen:
Der Reifenfülldruck dieser Reifen ist wie bei Sommerreifen + 0,2 bar.
Altea_DE.book Seite 316 Donnerstag, 26. August 2010 9:36 09
