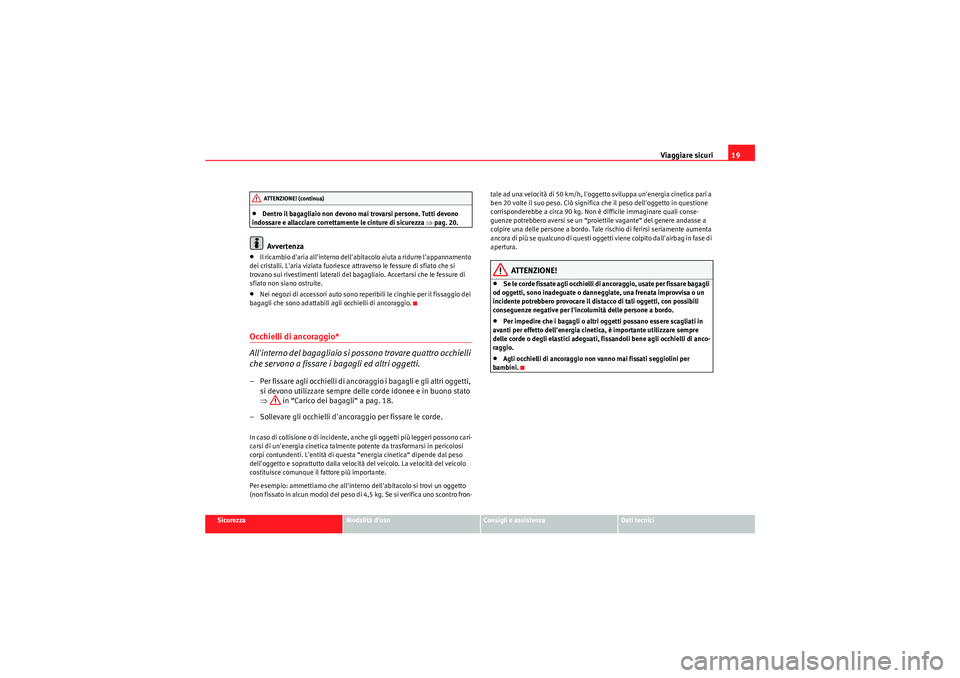

Viaggiare sicuri19
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•Dentro il bagagliaio non devono mai trovarsi persone. Tutti devono
indossare e allacciare correttamente le cinture di sicurezza ⇒pag. 20.Avvertenza
•Il ricambio d'aria all'interno dell'abitacolo aiuta a ridurre l'appannamento
dei cristalli. L'aria viziata fuoriesce attraverso le fessure di sfiato che si
trovano sui rivestimenti laterali del bagagliaio. Accertarsi che le fessure di
sfiato non siano ostruite.•Nei negozi di accessori auto sono reperibili le cinghie per il fissaggio dei
bagagli che sono adattabili agli occhielli di ancoraggio.Occhielli di ancoraggio*
All'interno del bagagliaio si possono trovare quattro occhielli
che servono a fissare i bagagli ed altri oggetti.– Per fissare agli occhielli di ancoraggio i bagagli e gli altri oggetti, si devono utilizzare sempre delle corde idonee e in buono stato
⇒ in “Carico dei bagagli“ a pag. 18.
– Sollevare gli occhielli d'anco raggio per fissare le corde.In caso di collisione o di incidente, anche gli oggetti più leggeri possono cari-
carsi di un'energia cinetica talmente potente da trasformarsi in pericolosi
corpi contundenti. L'entità di questa “energia cinetica“ dipende dal peso
dell'oggetto e soprattutto dalla velocità del veicolo. La velocità del veicolo
costituisce comunque il fattore più importante.
Per esempio: ammettiamo che all'interno dell'abitacolo si trovi un oggetto
(non fissato in alcun modo) del peso di 4,5 kg. Se si verifica uno scontro fron- tale ad una velocità di 50 km/h, l'oggetto sviluppa un'energia cinetica pari a
ben 20 volte il suo peso. Ciò significa che il peso dell'oggetto in questione
corrisponderebbe a circa 90 kg. Non è difficile immaginare quali conse-
guenze potrebbero aversi se un “proiettile vagante“ del genere andasse a
colpire una delle persone a bordo. Tale rischio di ferirsi seriamente aumenta
ancora di più se qualcuno di questi oggetti viene colpito dall'airbag in fase di
apertura.
ATTENZIONE!
•Se le corde fissate agli occhielli di ancoraggio, usate per fissare bagagli
od oggetti, sono inadeguate o danneggiate, una frenata improvvisa o un
incidente potrebbero provocare il distacco di tali oggetti, con possibili
conseguenze negative per l'incolumità delle persone a bordo.•Per impedire che i bagagli o altri oggetti possano essere scagliati in
avanti per effetto dell'energia cinetica, è importante utilizzare sempre
delle corde o degli elastici adeguati, fissandoli bene agli occhielli di anco-
raggio.•Agli occhielli di ancoraggio non vanno mai fissati seggiolini per
bambini.
ATTENZIONE! (continua)
Altea_IT.book Seite 19 Donnerstag, 26. August 2010 1:52 13
Page 22 of 327

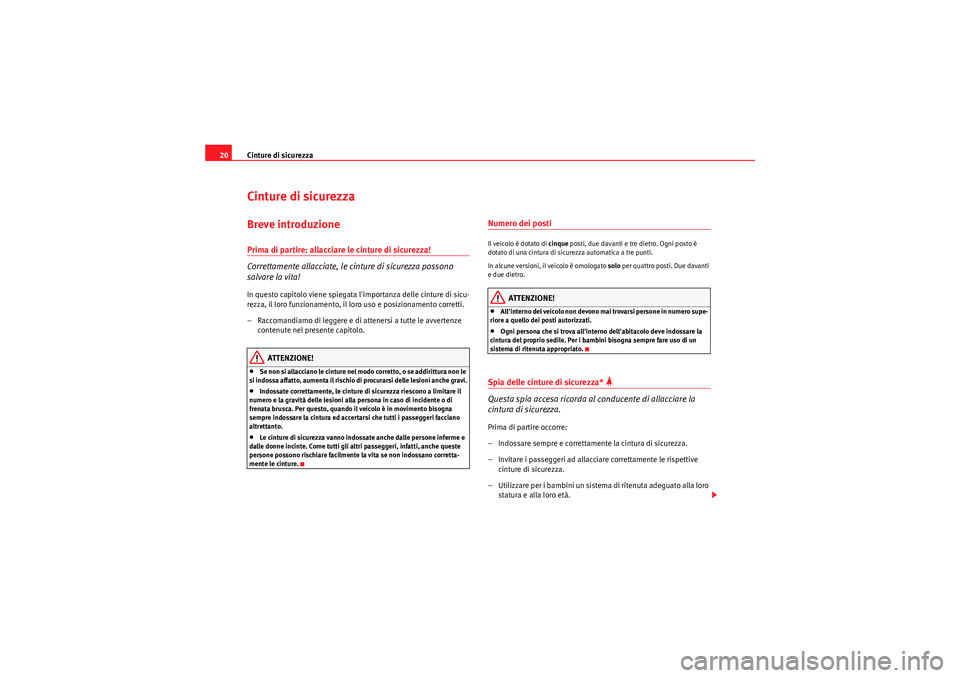

Cinture di sicurezza
20Cinture di sicurezzaBreve introduzionePrima di partire: allacciare le cinture di sicurezza!
Correttamente allacciate, le cinture di sicurezza possono
salvare la vita!In questo capitolo viene spiegata l'importanza delle cinture di sicu-
rezza, il loro funzionamento, il loro uso e posizionamento corretti.
– Raccomandiamo di leggere e di attenersi a tutte le avvertenze
contenute nel presente capitolo.
ATTENZIONE!
•Se non si allacciano le cinture nel mo do corretto, o se addirittura non le
si indossa affatto, aumenta il rischio di procurarsi delle lesioni anche gravi.•Indossate correttamente, le cinture di sicurezza riescono a limitare il
numero e la gravità delle lesioni alla persona in caso di incidente o di
frenata brusca. Per questo, quando il veicolo è in movimento bisogna
sempre indossare la cintura ed accertarsi che tutti i passeggeri facciano
altrettanto.•Le cinture di sicurezza vanno indossate anche dalle persone inferme e
dalle donne incinte. Come tutti gli altri passeggeri, infatti, anche queste
persone possono rischiare facilmente la vita se non indossano corretta-
mente le cinture.
Numero dei postiIl veicolo è dotato di cinque posti, due davanti e tre dietro. Ogni posto è
dotato di una cintura di sicurezza automatica a tre punti.
In alcune versioni, il veicolo è omologato solo per quattro posti. Due davanti
e due dietro.
ATTENZIONE!
•All'interno del veicolo non devono mai trovarsi persone in numero supe-
riore a quello dei posti autorizzati.•Ogni persona che si trova all'interno dell'abitacolo deve indossare la
cintura del proprio sedile. Per i bambini bisogna sempre fare uso di un
sistema di ritenuta appropriato.
Spia delle cinture di sicurezza*
Questa spia accesa ricorda al conducente di allacciare la
cintura di sicurezza.Prima di partire occorre:
– Indossare sempre e correttame nte la cintura di sicurezza.
– Invitare i passeggeri ad allacciare correttamente le rispettive cinture di sicurezza.
– Utilizzare per i bambini un sistema di ritenuta adeguato alla loro statura e alla loro età.
Altea_IT.book Seite 20 Donnerstag, 26. August 2010 1:52 13
Page 23 of 327
Cinture di sicurezza21
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

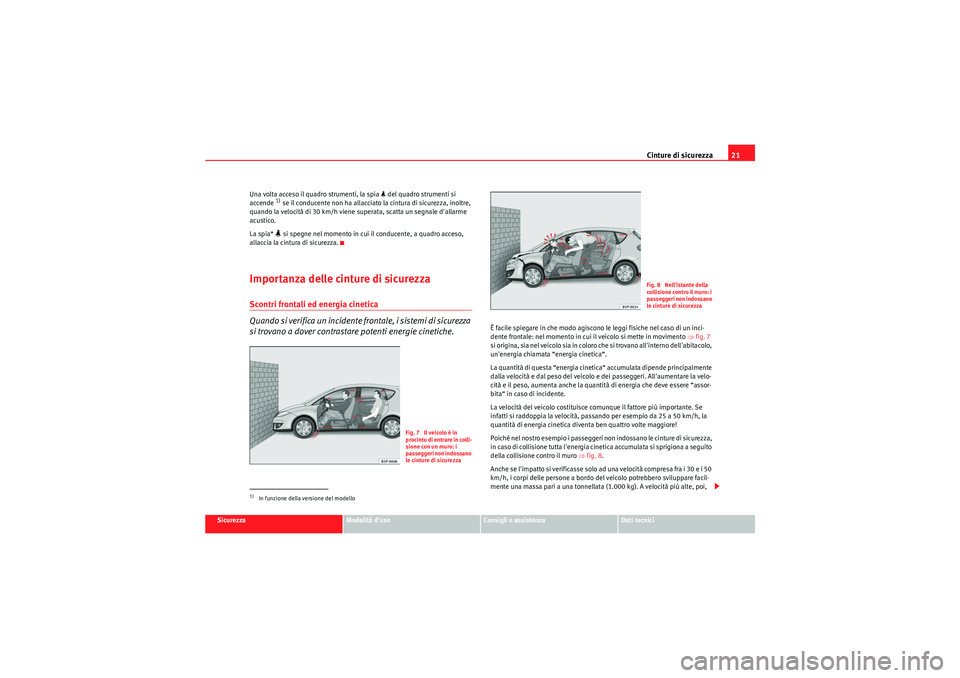

Una volta acceso il quadro strumenti, la spia
del quadro strumenti si
accende
1) se il conducente non ha allacciato la cintura di sicurezza, inoltre,
quando la velocità di 30 km/h viene superata, scatta un segnale d'allarme
acustico.
La spia* si spegne nel momento in cui il conducente, a quadro acceso,
allaccia la cintura di sicurezza.
Importanza delle cinture di sicurezzaScontri frontali ed energia cinetica
Quando si verifica un incidente frontale, i sistemi di sicurezza
si trovano a dover contrastare potenti energie cinetiche.
È facile spiegare in che modo agiscono le leggi fisiche nel caso di un inci-
dente frontale: nel momento in cui il veicolo si mette in movimento ⇒fig. 7
si origina, sia nel veicolo sia in coloro che si trovano all'interno dell'abitacolo,
un'energia chiamata “energia cinetica“.
La quantità di questa “energia cinetica“ accumulata dipende principalmente
dalla velocità e dal peso del veicolo e dei passeggeri. All'aumentare la velo-
cità e il peso, aumenta anche la quantità di energia che deve essere “assor-
bita“ in caso di incidente.
La velocità del veicolo costituisce comunque il fattore più importante. Se
infatti si raddoppia la velocità, passando per esempio da 25 a 50 km/h, la
quantità di energia cinetica diventa ben quattro volte maggiore!
Poiché nel nostro esempio i passeggeri non indossano le cinture di sicurezza,
in caso di collisione tutta l'energia cinetica accumulata si sprigiona a seguito
della collisione contro il muro ⇒fig. 8 .
Anche se l'impatto si verificasse solo ad una velocità compresa fra i 30 e i 50
km/h, i corpi delle persone a bordo del veicolo potrebbero sviluppare facil-
mente una massa pari a una tonnellata (1.000 kg). A velocità più alte, poi,
1)In funzione della versione del modello
Fig. 7 Il veicolo è in
procinto di entrare in colli-
sione con un muro: i
passeggeri non indossano
le cinture di sicurezza
Fig. 8 Nell'istante della
collisione contro il muro: i
passeggeri non indossano
le cinture di sicurezza
Altea_IT.book Seite 21 Donnerstag, 26. August 2010 1:52 13
Page 24 of 327

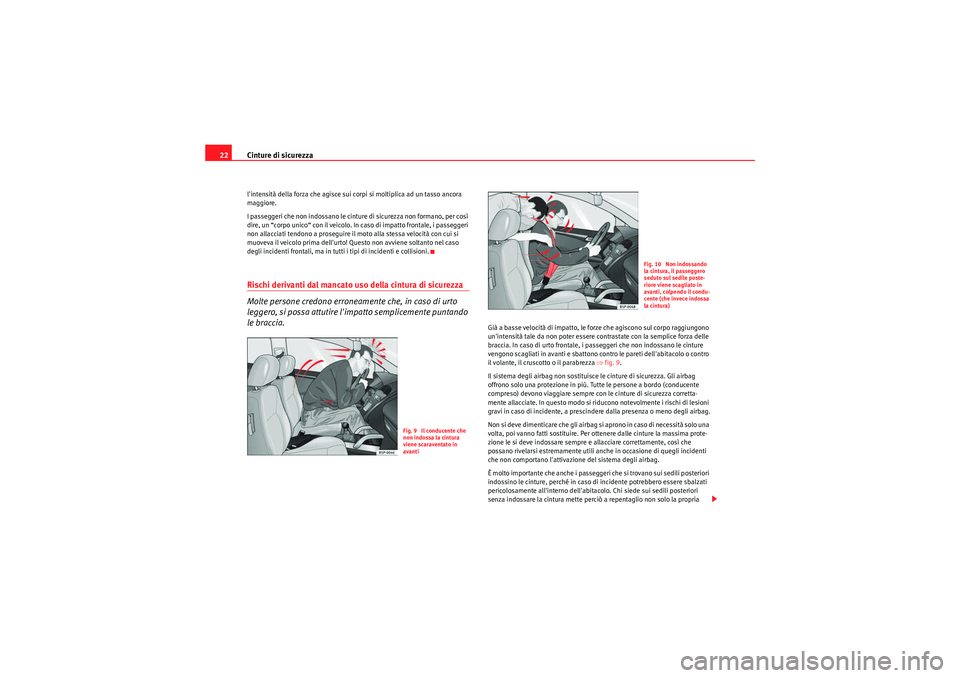

Cinture di sicurezza
22l'intensità della forza che agisce sui corpi si moltiplica ad un tasso ancora
maggiore.
I passeggeri che non indossano le cinture di sicurezza non formano, per così
dire, un “corpo unico“ con il veicolo. In caso di impatto frontale, i passeggeri
non allacciati tendono a proseguire il moto alla stessa velocità con cui si
muoveva il veicolo prima dell'urto! Questo non avviene soltanto nel caso
degli incidenti frontali, ma in tutti i tipi di incidenti e collisioni.Rischi derivanti dal mancato uso della cintura di sicurezza
Molte persone credono erroneamente che, in caso di urto
leggero, si possa attutire l'impatto semplicemente puntando
le braccia.
Già a basse velocità di impatto, le forze che agiscono sul corpo raggiungono
un'intensità tale da non poter essere contrastate con la semplice forza delle
braccia. In caso di urto frontale, i passeggeri che non indossano le cinture
vengono scagliati in avanti e sbattono contro le pareti dell'abitacolo o contro
il volante, il cruscotto o il parabrezza ⇒fig. 9 .
Il sistema degli airbag non sostituisce le cinture di sicurezza. Gli airbag
offrono solo una protezione in più. Tutte le persone a bordo (conducente
compreso) devono viaggiare sempre con le cinture di sicurezza corretta-
mente allacciate. In questo modo si riducono notevolmente i rischi di lesioni
gravi in caso di incidente, a prescindere dalla presenza o meno degli airbag.
Non si deve dimenticare che gli airbag si aprono in caso di necessità solo una
volta, poi vanno fatti sostituire. Per ottenere dalle cinture la massima prote-
zione le si deve indossare sempre e allacciare correttamente, così che
possano rivelarsi estremamente utili anche in occasione di quegli incidenti
che non comportano l'attivazione del sistema degli airbag.
È molto importante che anche i passeggeri che si trovano sui sedili posteriori
indossino le cinture, perché in caso di incidente potrebbero essere sbalzati
pericolosamente all'interno dell'abitacolo. Chi siede sui sedili posteriori
senza indossare la cintura mette perciò a repentaglio non solo la propria
Fig. 9 Il conducente che
non indossa la cintura
viene scaraventato in
avanti
Fig. 10 Non indossando
la cintura, il passeggero
seduto sul sedile poste-
riore viene scagliato in
avanti, colpendo il condu-
cente (che invece indossa
la cintura)
Altea_IT.book Seite 22 Donnerstag, 26. August 2010 1:52 13
Page 25 of 327
Cinture di sicurezza23
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

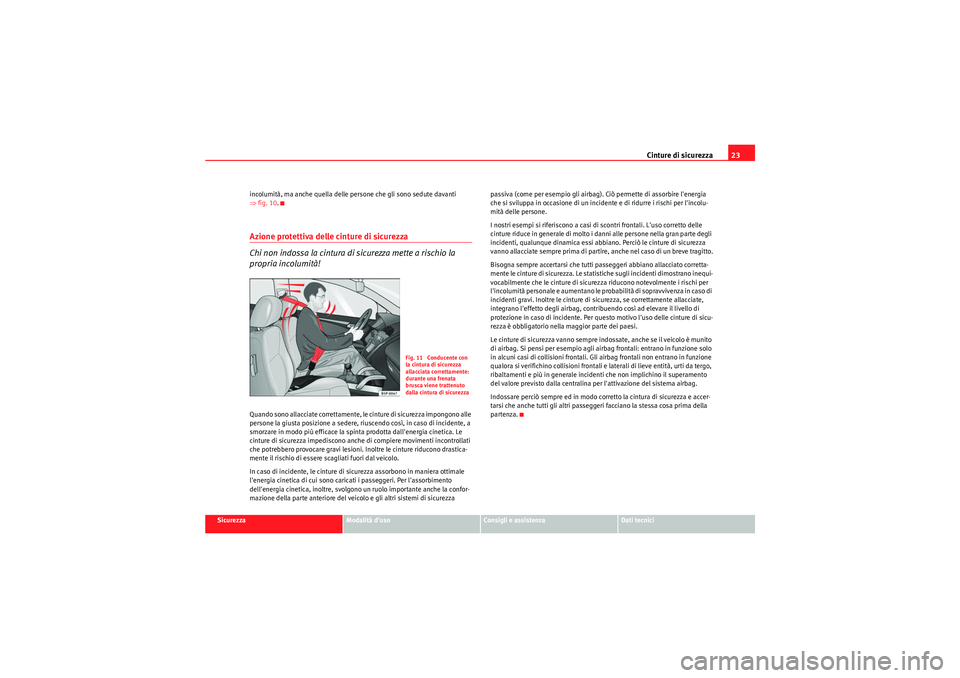

incolumità, ma anche quella delle persone che gli sono sedute davanti
⇒
fig. 10 .
Azione protettiva delle cinture di sicurezza
Chi non indossa la cintura di sicurezza mette a rischio la
propria incolumità!Quando sono allacciate correttamente, le cinture di sicurezza impongono alle
persone la giusta posizione a sedere, riuscendo così, in caso di incidente, a
smorzare in modo più efficace la spinta prodotta dall'energia cinetica. Le
cinture di sicurezza impediscono anche di compiere movimenti incontrollati
che potrebbero provocare gravi lesioni. Inoltre le cinture riducono drastica-
mente il rischio di essere scagliati fuori dal veicolo.
In caso di incidente, le cinture di sicurezza assorbono in maniera ottimale
l'energia cinetica di cui sono caricati i passeggeri. Per l'assorbimento
dell'energia cinetica, inoltre, svolgono un ruolo importante anche la confor-
mazione della parte anteriore del veicolo e gli altri sistemi di sicurezza passiva (come per esempio gli airbag). Ciò permette di assorbire l'energia
che si sviluppa in occasione di un incidente e di ridurre i rischi per l'incolu-
mità delle persone.
I nostri esempi si riferiscono a casi di scontri frontali. L'uso corretto delle
cinture riduce in generale di molto i danni alle persone nella gran parte degli
incidenti, qualunque dinamica essi abbiano. Perciò le cinture di sicurezza
vanno allacciate sempre prima di partire, anche nel caso di un breve tragitto.
Bisogna sempre accertarsi che tutti passeggeri abbiano allacciato corretta-
mente le cinture di sicurezza. Le statistiche sugli incidenti dimostrano inequi-
vocabilmente che le cinture di sicurezza riducono notevolmente i rischi per
l'incolumità personale e aumentano le probabilità di sopravvivenza in caso di
incidenti gravi. Inoltre le cinture di sicurezza, se correttamente allacciate,
integrano l'effetto degli airbag, contribuendo così ad elevare il livello di
protezione in caso di incidente. Per questo motivo l'uso delle cinture di sicu-
rezza è obbligatorio nella maggior parte dei paesi.
Le cinture di sicurezza vanno sempre indossate, anche se il veicolo è munito
di airbag. Si pensi per esempio agli airbag frontali: entrano in funzione solo
in alcuni casi di collisioni frontali. Gli airbag frontali non entrano in funzione
qualora si verifichino collisioni frontali e laterali di lieve entità, urti da tergo,
ribaltamenti e più in generale incidenti che non implichino il superamento
del valore previsto dalla centralina per l'attivazione del sistema airbag.
Indossare perciò sempre ed in modo corretto la cintura di sicurezza e accer-
tarsi che anche tutti gli altri passeggeri facciano la stessa cosa prima della
partenza.
Fig. 11 Conducente con
la cintura di sicurezza
allacciata correttamente:
durante una frenata
brusca viene trattenuto
dalla cintura di sicurezza
Altea_IT.book Seite 23 Donnerstag, 26. August 2010 1:52 13
Page 26 of 327
Cinture di sicurezza

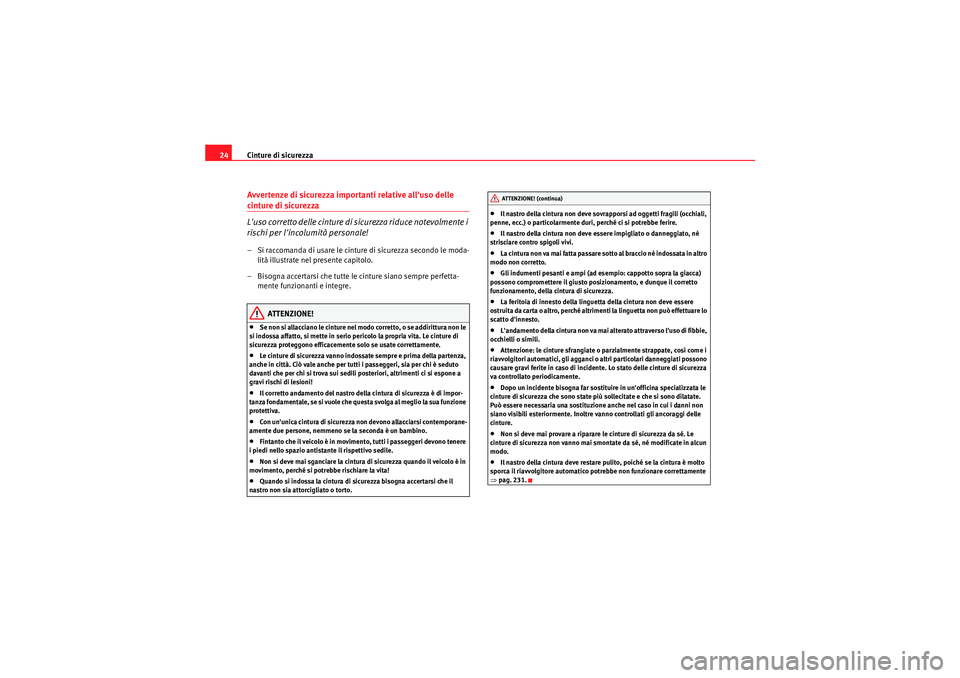

24Avvertenze di sicurezza importanti relative all'uso delle cinture di sicurezza
L'uso corretto delle cinture di sicurezza riduce notevolmente i
rischi per l'incolumità personale!– Si raccomanda di usare le cinture di sicurezza secondo le moda-
lità illustrate nel presente capitolo.
– Bisogna accertarsi che tutte le cinture siano sempre perfetta- mente funzionanti e integre.
ATTENZIONE!
•Se non si allacciano le cinture nel mo do corretto, o se addirittura non le
si indossa affatto, si mette in serio pericolo la propria vita. Le cinture di
sicurezza proteggono efficacemente solo se usate correttamente.•Le cinture di sicurezza vanno indossate sempre e prima della partenza,
anche in città. Ciò vale anche per tutti i passeggeri, sia per chi è seduto
davanti che per chi si trova sui sedili posteriori, altrimenti ci si espone a
gravi rischi di lesioni!•Il corretto andamento del nastro della cintura di sicurezza è di impor-
tanza fondamentale, se si vuole che questa svolga al meglio la sua funzione
protettiva.•Con un'unica cintura di sicurezza non devono allacciarsi contemporane-
amente due persone, nemmeno se la seconda è un bambino.•Fintanto che il veicolo è in movimento, tutti i passeggeri devono tenere
i piedi nello spazio antistante il rispettivo sedile.•Non si deve mai sganciare la cintura di sicurezza quando il veicolo è in
movimento, perché si potrebbe rischiare la vita!•Quando si indossa la cintura di sicurezza bisogna accertarsi che il
nastro non sia attorcigliato o torto.
•Il nastro della cintura non deve sovrapporsi ad oggetti fragili (occhiali,
penne, ecc.) o particolarmente duri, perché ci si potrebbe ferire.•Il nastro della cintura non deve essere impigliato o danneggiato, né
strisciare contro spigoli vivi.•La cintura non va mai fatta passare sotto al braccio né indossata in altro
modo non corretto.•Gli indumenti pesanti e ampi (ad esempio: cappotto sopra la giacca)
possono compromettere il giusto posizionamento, e dunque il corretto
funzionamento, della cintura di sicurezza.•La feritoia di innesto della linguetta della cintura non deve essere
ostruita da carta o altro, perché altrimenti la linguetta non può effettuare lo
scatto d'innesto.•L'andamento della cintura non va mai alterato attraverso l'uso di fibbie,
occhielli o simili.•Attenzione: le cinture sfrangiate o parzialmente strappate, così come i
riavvolgitori automatici, gli agganci o altri particolari danneggiati possono
causare gravi ferite in caso di incidente. Lo stato delle cinture di sicurezza
va controllato periodicamente.•Dopo un incidente bisogna far sostituire in un'officina specializzata le
cinture di sicurezza che sono state pi ù sollecitate e che si sono dilatate.
Può essere necessaria una sostituzione anche nel caso in cui i danni non
siano visibili esteriormente. Inoltre vanno controllati gli ancoraggi delle
cinture.•Non si deve mai provare a riparare le cinture di sicurezza da sé. Le
cinture di sicurezza non vanno mai smontate da sé, né modificate in alcun
modo.•Il nastro della cintura deve restare pulito, poiché se la cintura è molto
sporca il riavvolgitore automatico potrebbe non funzionare correttamente
⇒ pag. 231.ATTENZIONE! (continua)
Altea_IT.book Seite 24 Donnerstag, 26. August 2010 1:52 13
Page 27 of 327

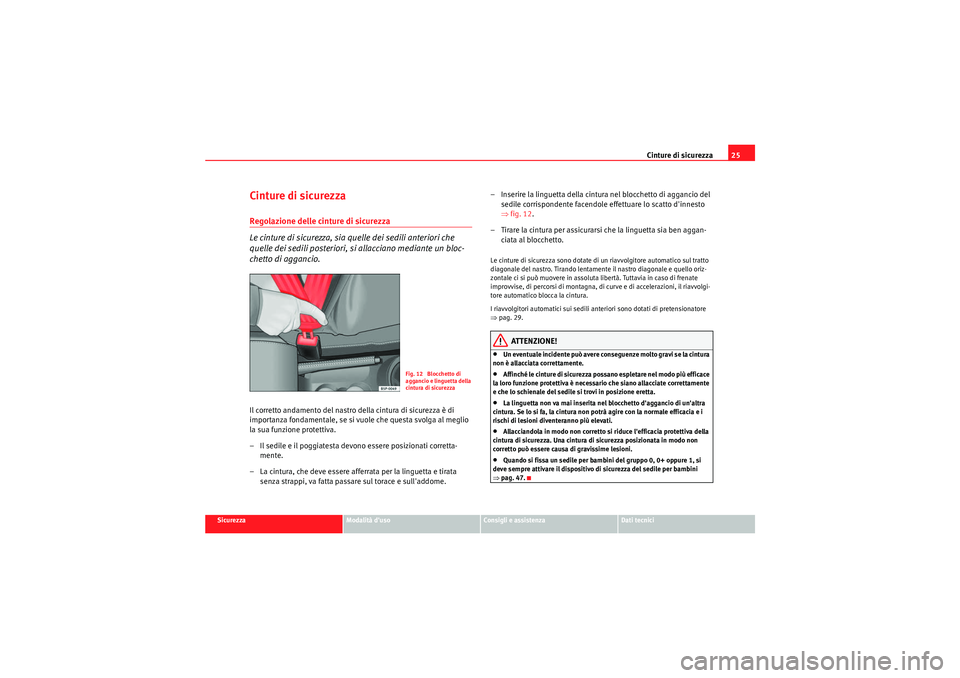

Cinture di sicurezza25
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Cinture di sicurezzaRegolazione delle cinture di sicurezza
Le cinture di sicurezza, sia quelle dei sedili anteriori che
quelle dei sedili posteriori, si allacciano mediante un bloc-
chetto di aggancio.Il corretto andamento del nastro della cintura di sicurezza è di
importanza fondamentale, se si vuole che questa svolga al meglio
la sua funzione protettiva.
– Il sedile e il poggiatesta devono essere posizionati corretta-
mente.
– La cintura, che deve essere afferrata per la linguetta e tirata senza strappi, va fatta passare sul torace e sull'addome. – Inserire la linguetta della cintura nel blocchetto di aggancio del
sedile corrispondente facendole effettuare lo scatto d'innesto
⇒fig. 12 .
– Tirare la cintura per assicurarsi che la linguetta sia ben aggan- ciata al blocchetto.
Le cinture di sicurezza sono dotate di un riavvolgitore automatico sul tratto
diagonale del nastro. Tirando lentamente il nastro diagonale e quello oriz-
zontale ci si può muovere in assoluta libertà. Tuttavia in caso di frenate
improvvise, di percorsi di montagna, di curve e di accelerazioni, il riavvolgi-
tore automatico blocca la cintura.
I riavvolgitori automatici sui sedili anteriori sono dotati di pretensionatore
⇒pag. 29.
ATTENZIONE!
•Un eventuale incidente può avere conseguenze molto gravi se la cintura
non è allacciata correttamente.•Affinché le cinture di sicurezza possano espletare nel modo più efficace
la loro funzione protettiva è necessario che siano allacciate correttamente
e che lo schienale del sedile si trovi in posizione eretta.•La linguetta non va mai inserita nel blocchetto d'aggancio di un'altra
cintura. Se lo si fa, la cintura non potrà agire con la normale efficacia e i
rischi di lesioni diventeranno più elevati.•Allacciandola in modo non corretto si riduce l'efficacia protettiva della
cintura di sicurezza. Una cintura di sicurezza posizionata in modo non
corretto può essere causa di gravissime lesioni.•Quando si fissa un sedile per bambini del gruppo 0, 0+ oppure 1, si
deve sempre attivare il dispositivo di sicurezza del sedile per bambini
⇒ pag. 47.
Fig. 12 Blocchetto di
aggancio e linguetta della
cintura di sicurezza
Altea_IT.book Seite 25 Donnerstag, 26. August 2010 1:52 13
Page 28 of 327

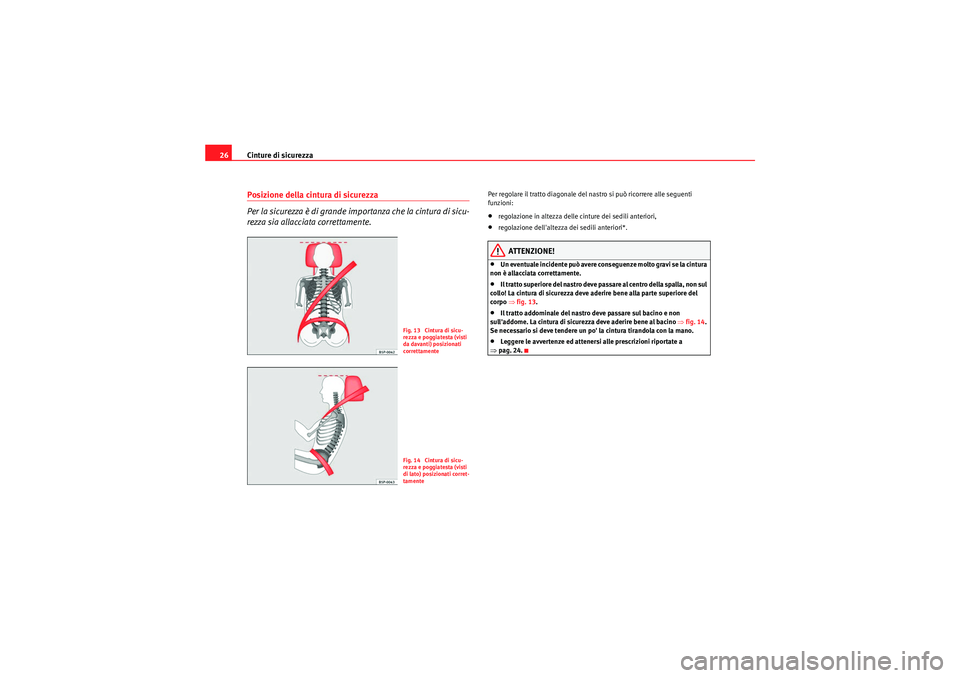

Cinture di sicurezza
26Posizione della cintura di sicurezza
Per la sicurezza è di grande importanza che la cintura di sicu-
rezza sia allacciata correttamente.
Per regolare il tratto diagonale del nastro si può ricorrere alle seguenti
funzioni:•regolazione in altezza delle cinture dei sedili anteriori,•regolazione dell'altezza dei sedili anteriori*.ATTENZIONE!
•Un eventuale incidente può avere conseguenze molto gravi se la cintura
non è allacciata correttamente.•Il tratto superiore del nastro deve passare al centro della spalla, non sul
collo! La cintura di sicurezza deve aderire bene alla parte superiore del
corpo ⇒fig. 13 .•Il tratto addominale del nastro deve passare sul bacino e non
sull'addome. La cintura di sicurezza deve aderire bene al bacino ⇒fig. 14.
Se necessario si deve tendere un po' la cintura tirandola con la mano.•Leggere le avvertenze ed attenersi alle prescrizioni riportate a
⇒ pag. 24.
Fig. 13 Cintura di sicu-
rezza e poggiatesta (visti
da davanti) posizionati
correttamenteFig. 14 Cintura di sicu-
rezza e poggiatesta (visti
di lato) posizionati corret-
tamente
Altea_IT.book Seite 26 Donnerstag, 26. August 2010 1:52 13
Page 29 of 327

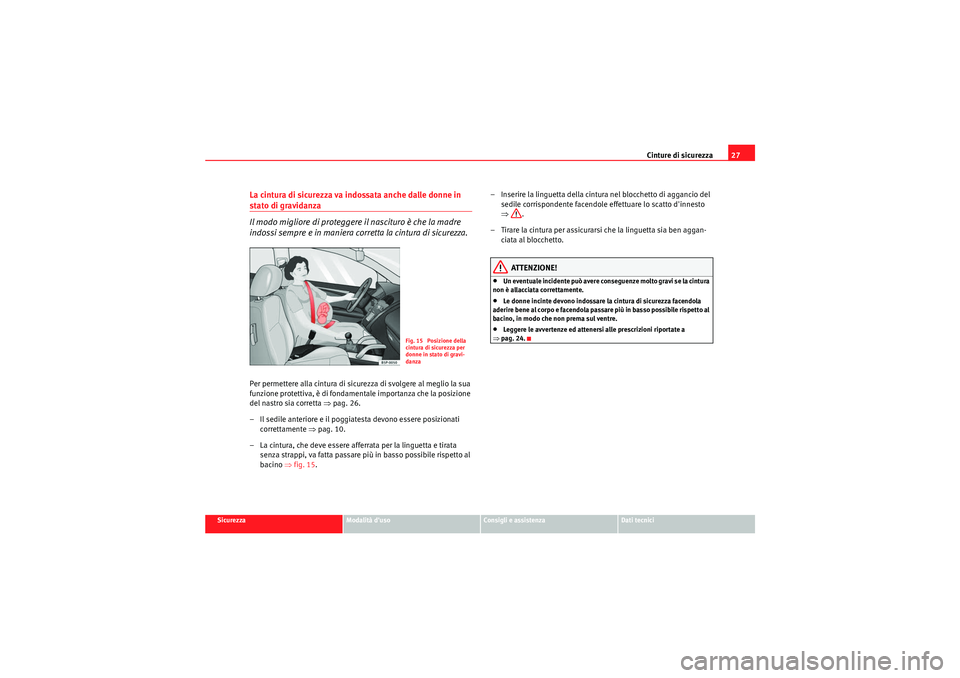

Cinture di sicurezza27
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
La cintura di sicurezza va indossata anche dalle donne in stato di gravidanza
Il modo migliore di proteggere il nascituro è che la madre
indossi sempre e in maniera corretta la cintura di sicurezza.Per permettere alla cintura di sicurezza di svolgere al meglio la sua
funzione protettiva, è di fondamentale importanza che la posizione
del nastro sia corretta ⇒pag. 26.
– Il sedile anteriore e il poggiatesta devono essere posizionati correttamente ⇒pag. 10.
– La cintura, che deve essere afferrata per la linguetta e tirata senza strappi, va fatta passare più in basso possibile rispetto al
bacino ⇒fig. 15 . – Inserire la linguetta della cintura nel blocchetto di aggancio del
sedile corrispondente facendole effettuare lo scatto d'innesto
⇒ .
– Tirare la cintura per assicurarsi che la linguetta sia ben aggan- ciata al blocchetto.
ATTENZIONE!
•Un eventuale incidente può avere conseguenze molto gravi se la cintura
non è allacciata correttamente.•Le donne incinte devono indossare la cintura di sicurezza facendola
aderire bene al corpo e facendola passare più in basso possibile rispetto al
bacino, in modo che non prema sul ventre.•Leggere le avvertenze ed atteners i alle prescrizioni riportate a
⇒ pag. 24.
Fig. 15 Posizione della
cintura di sicurezza per
donne in stato di gravi-
danza
Altea_IT.book Seite 27 Donnerstag, 26. August 2010 1:52 13
Page 30 of 327

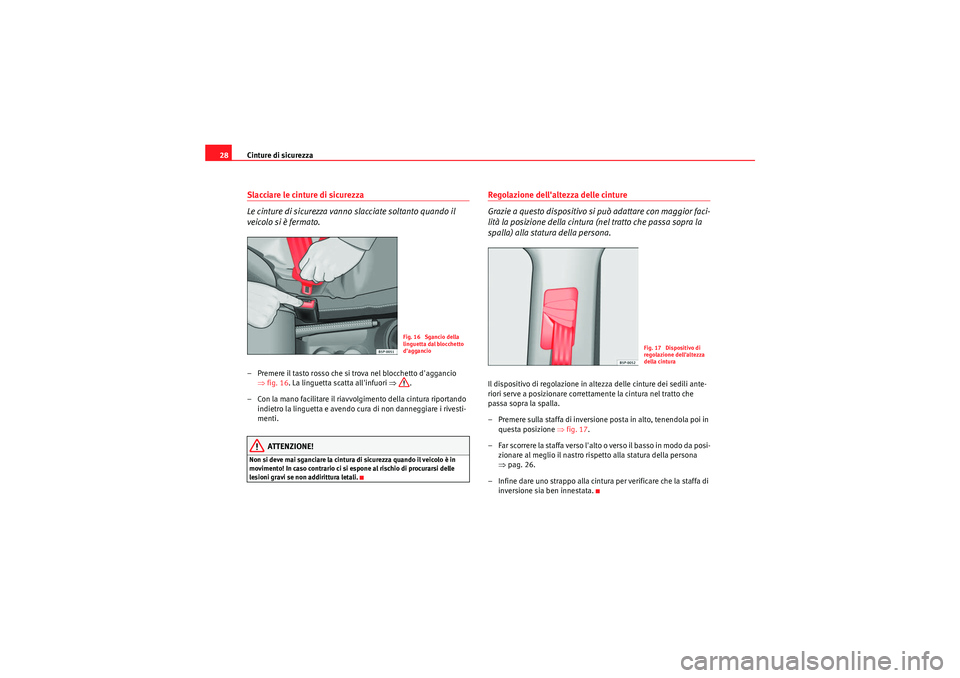

Cinture di sicurezza
28Slacciare le cinture di sicurezza
Le cinture di sicurezza vanno slacciate soltanto quando il
veicolo si è fermato.– Premere il tasto rosso che si trova nel blocchetto d'aggancio
⇒fig. 16 . La linguetta scatta all'infuori ⇒.
– Con la mano facilitare il riavvolgimento della cintura riportando indietro la linguetta e avendo cu ra di non danneggiare i rivesti-
menti.
ATTENZIONE!
Non si deve mai sganciare la cintura di sicurezza quando il veicolo è in
movimento! In caso contrario ci si espone al rischio di procurarsi delle
lesioni gravi se non addirittura letali.
Regolazione dell'altezza delle cinture
Grazie a questo dispositivo si può adattare con maggior faci-
lità la posizione della cintura (nel tratto che passa sopra la
spalla) alla statura della persona.Il dispositivo di regolazione in altezza delle cinture dei sedili ante-
riori serve a posizionare correttamente la cintura nel tratto che
passa sopra la spalla.
– Premere sulla staffa di inversione posta in alto, tenendola poi in
questa posizione ⇒fig. 17 .
– Far scorrere la staffa verso l'alto o verso il basso in modo da posi- zionare al meglio il nastro rispetto alla statura della persona
⇒pag. 26.
– Infine dare uno strappo alla cintura per verificare che la staffa di inversione sia ben innestata.
Fig. 16 Sgancio della
linguetta dal blocchetto
d'aggancio
Fig. 17 Dispositivo di
regolazione dell'altezza
della cintura
Altea_IT.book Seite 28 Donnerstag, 26. August 2010 1:52 13
