Seat Altea 2011 Manuale del proprietario (in Italian)

Indicazioni generali299
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

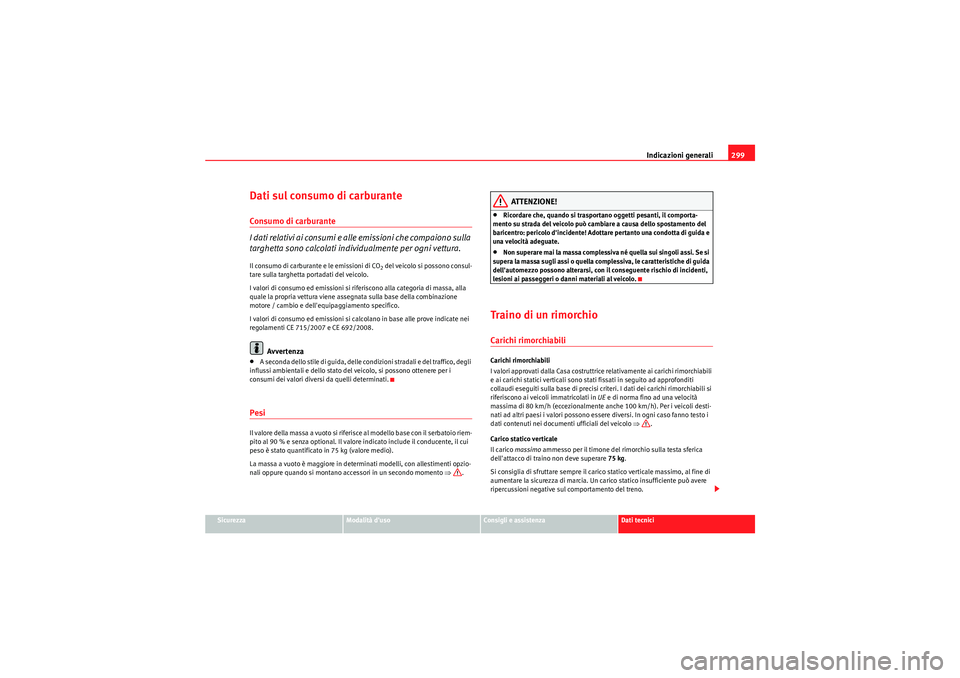

Dati sul consumo di carburanteConsumo di carburante
I dati relativi ai consumi e alle emissioni che compaiono sulla
targhetta sono calcolati individualmente per ogni vettura.Il consumo di carburante e le emissioni di CO
2 del veicolo si possono consul-
tare sulla targhetta portadati del veicolo.
I valori di consumo ed emissioni si riferiscono alla categoria di massa, alla
quale la propria vettura viene assegnata sulla base della combinazione
motore / cambio e dell'equipaggiamento specifico.
I valori di consumo ed emissioni si calcolano in base alle prove indicate nei
regolamenti CE 715/2007 e CE 692/2008.
Avvertenza
•A seconda dello stile di guida, delle condizioni stradali e del traffico, degli
influssi ambientali e dello stato del veicolo, si possono ottenere per i
consumi dei valori diversi da quelli determinati.PesiIl valore della massa a vuoto si riferisce al modello base con il serbatoio riem-
pito al 90 % e senza optional. Il valore indicato include il conducente, il cui
peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒.
ATTENZIONE!
•Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Adottare pertanto una condotta di guida e
una velocità adeguate.•Non superare mai la massa complessiva né quella sui singoli assi. Se si
supera la massa sugli assi o quella complessiva, le caratteristiche di guida
dell'automezzo possono alterarsi, con il conseguente rischio di incidenti,
lesioni ai passeggeri o danni materiali al veicolo.
Traino di un rimorchioCarichi rimorchiabiliCarichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabili
e ai carichi statici verticali sono stati fissati in seguito ad approfonditi
collaudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente anche 100 km/h). Per i veicoli desti-
nati ad altri paesi i valori possono essere diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒.
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno.
Altea_IT.book Seite 299 Donnerstag, 26. August 2010 1:52 13

Indicazioni generali

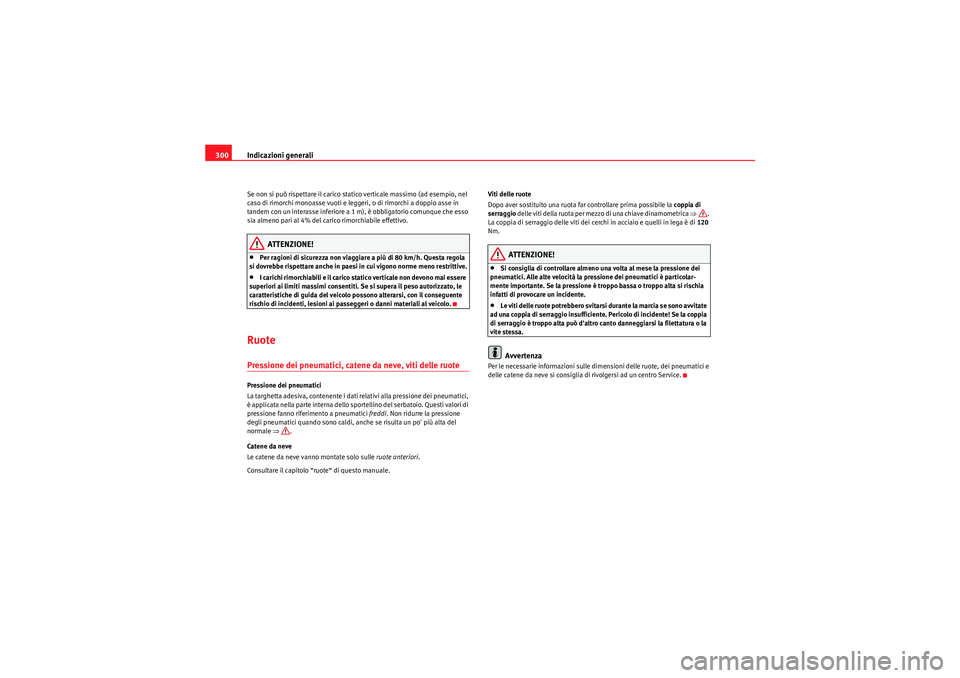

300Se non si può rispettare il carico statico verticale massimo (ad esempio, nel
caso di rimorchi monoasse vuoti e legg eri, o di rimorchi a doppio asse in
tandem con un interasse inferiore a 1 m), è obbligatorio comunque che esso
sia almeno pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE!
•Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restrittive.•I carichi rimorchiabili e il carico statico verticale non devono mai essere
superiori ai limiti massimi consentiti. Se si supera il peso autorizzato, le
caratteristiche di guida del veicolo possono alterarsi, con il conseguente
rischio di incidenti, lesioni ai passeggeri o danni materiali al veicolo.
RuotePressione dei pneumatici, catene da neve, viti delle ruotePressione dei pneumatici
La targhetta adesiva, contenente i dati relativi alla pressione dei pneumatici,
è applicata nella parte interna dello sportellino del serbatoio. Questi valori di
pressione fanno riferimento a pneumatici freddi. Non ridurre la pressione
degli pneumatici quando sono caldi, anche se risulta un po' più alta del
normale ⇒.
Catene da neve
Le catene da neve vanno montate solo sulle ruote anteriori.
Consultare il capitolo “ruote“ di questo manuale. Viti delle ruote
Dopo aver sostituito una ruota far controllare prima possibile la
coppia di
serraggio delle viti della ruota per mezzo di una chiave dinamometrica ⇒.
La coppia di serraggio delle viti dei cerchi in acciaio e quelli in lega è di 120
Nm.
ATTENZIONE!
•Si consiglia di controllare almeno una volta al mese la pressione dei
pneumatici. Alle alte velocità la pressione dei pneumatici è particolar-
mente importante. Se la pressione è troppo bassa o troppo alta si rischia
infatti di provocare un incidente.•Le viti delle ruote potrebbero svitarsi durante la marcia se sono avvitate
ad una coppia di serraggio insufficiente. Pericolo di incidente! Se la coppia
di serraggio è troppo alta può d'altro canto danneggiarsi la filettatura o la
vite stessa.Avvertenza
Per le necessarie informazioni sulle dimensioni delle ruote, dei pneumatici e
delle catene da neve si consiglia di rivolgersi ad un centro Service.
Altea_IT.book Seite 300 Donnerstag, 26. August 2010 1:52 13

Dati tecnici301
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

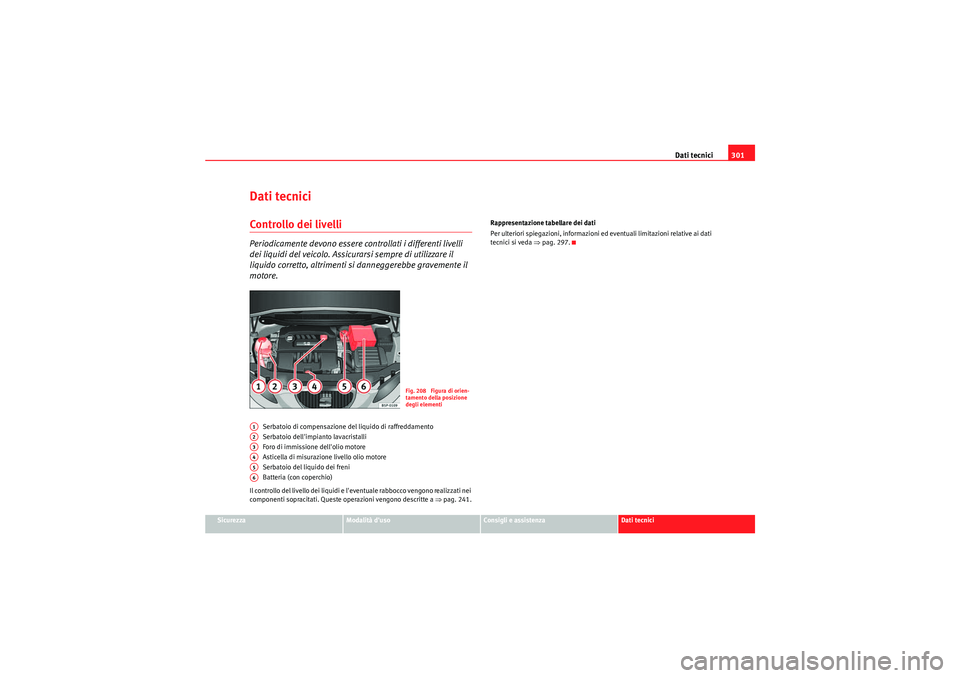

Dati tecniciControllo dei livelliPeriodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il
liquido corretto, altrimenti si danneggerebbe gravemente il
motore.
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell'impianto lavacristalli
Foro di immissione dell'olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
Il controllo del livello dei liquidi e l'eventuale rabbocco vengono realizzati nei
componenti sopracitati. Queste operazioni vengono descritte a ⇒pag. 241. Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai dati
tecnici si veda ⇒
pag. 297.
Fig. 208 Figura di orien-
tamento della posizione
degli elementi
A1A2A3A4A5A6
Altea_IT.book Seite 301 Donnerstag, 26. August 2010 1:52 13

Dati tecnici

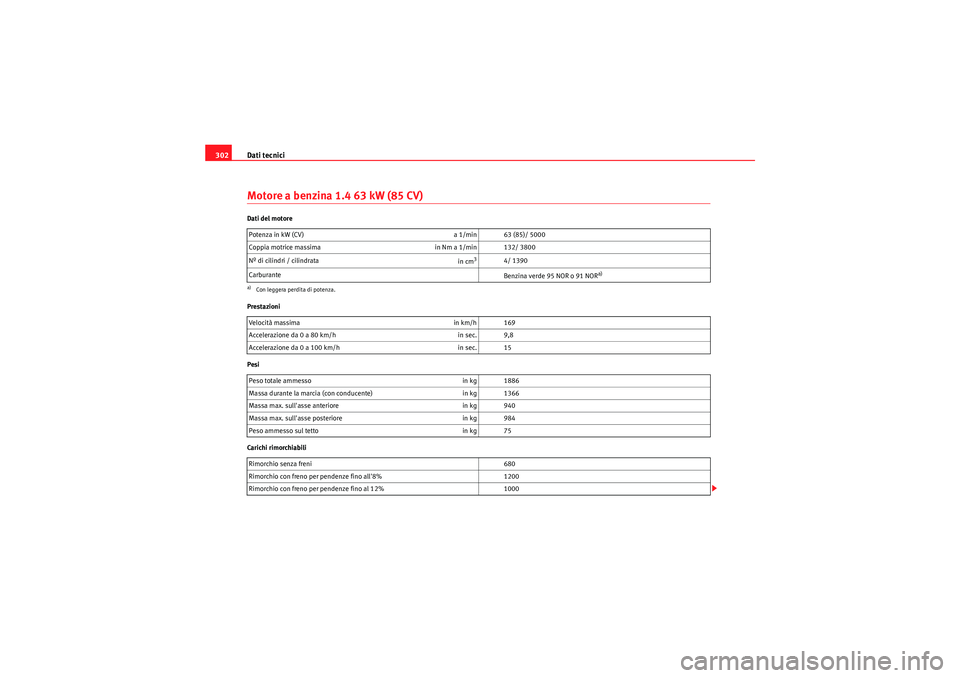

302Motore a benzina 1.4 63 kW (85 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabili Potenza in kW (CV)
a 1/min 63 (85)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 1390
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenza.Velocità massimain km/h 169
Accelerazione da 0 a 80 km/h in sec. 9,8
Accelerazione da 0 a 100 km/h in sec. 15
Peso totale ammesso in kg 1886
Massa durante la marcia (con conducente) in kg 1366
Massa max. sull'asse anteriore in kg 940
Massa max. sull'asse posteriore in kg 984
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 680
Rimorchio con freno per pendenze fino all'8% 1200
Rimorchio con freno per pendenze fino al 12% 1000
Altea_IT.book Seite 302 Donnerstag, 26. August 2010 1:52 13

Dati tecnici303
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

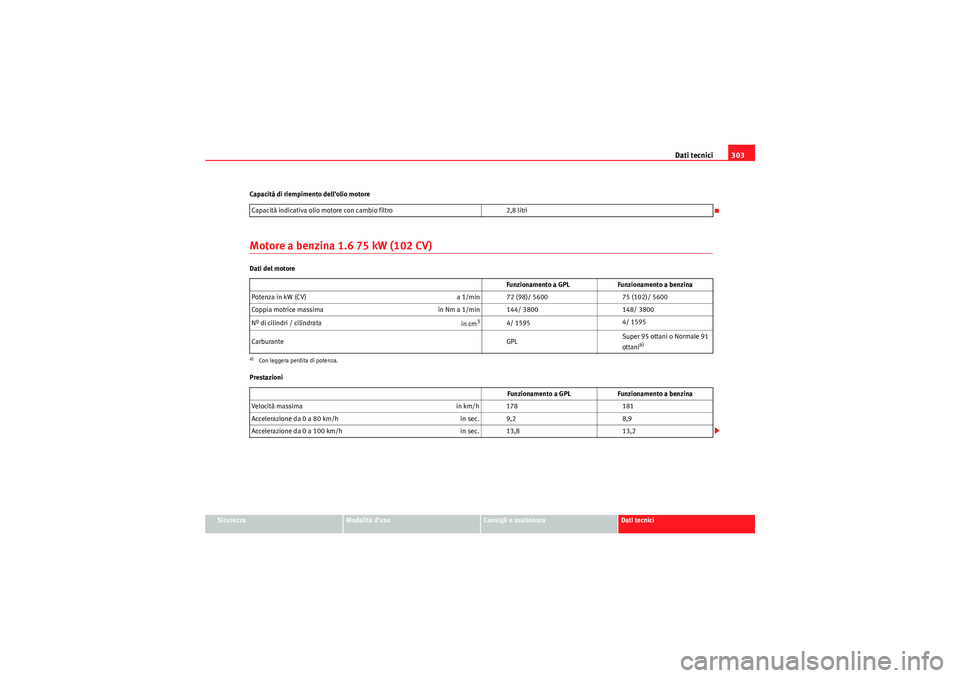

Capacità di riempimento dell'olio motore
Motore a benzina 1.6 75 kW (102 CV)Dati del motore
Prestazioni
Capacità indicativa olio motore con cambio filtro
2,8 litri
Funzionamento a GPL Funzionamento a benzina
Potenza in kW (CV) a 1/min 72 (98)/ 560075 (102)/ 5600
Coppia motrice massima in Nm a 1/min 144/ 3800148/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 15954/ 1595
Carburante GPLSuper 95 ottani o Normale 91
ottani
a)
a)Con leggera perdita di potenza.
Funzionamento a GPL
Funzionamento a benzina
Velocità massima in km/h 178181
Accelerazione da 0 a 80 km/h in sec. 9,28,9
Accelerazione da 0 a 100 km/h in sec. 13,813,2
Altea_IT.book Seite 303 Donnerstag, 26. August 2010 1:52 13

Dati tecnici

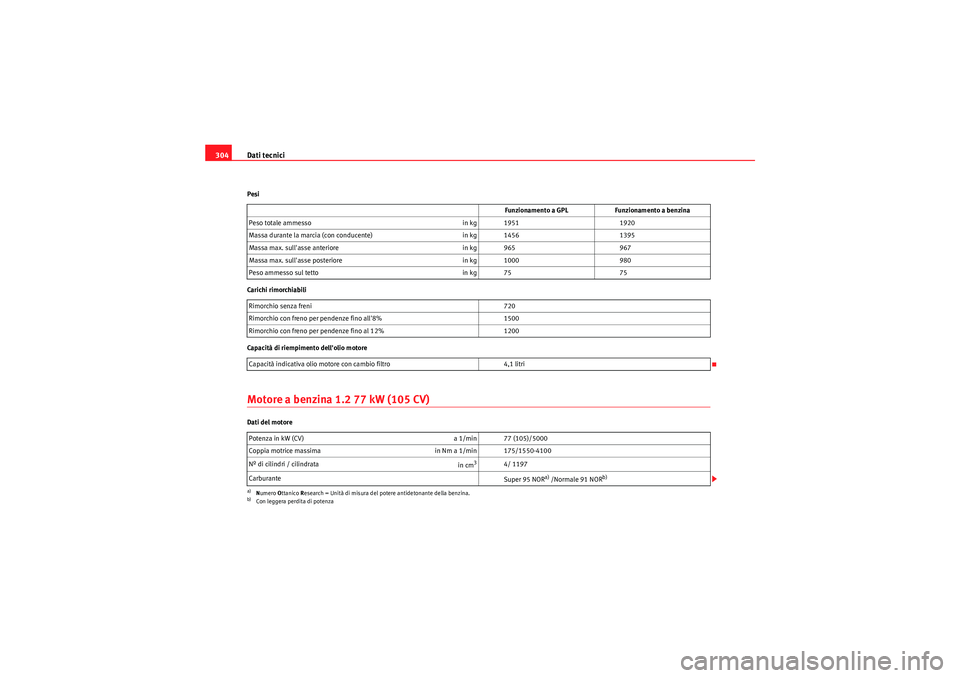

304Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motoreMotore a benzina 1.2 77 kW (105 CV)Dati del motore Funzionamento a GPL
Funzionamento a benzina
Peso totale ammesso in kg 19511920
Massa durante la marcia (con conducente) in kg 14561395
Massa max. sull'asse anteriore in kg 965967
Massa max. sull'asse posteriore in kg 1000980
Peso ammesso sul tetto in kg 7575
Rimorchio senza freni 720
Rimorchio con freno per pendenze fino all'8% 1500
Rimorchio con freno per pendenze fino al 12% 1200
Capacità indicativa olio motore con cambio filtro 4,1 litri
Potenza in kW (CV) a 1/min 77 (105)/5000
Coppia motrice massima in Nm a 1/min 175/1550-4100
Nº di cilindri / cilindrata in cm
3
4/ 1197
Carburante Super 95 NOR
a) /Normale 91 NOR
b)
a)Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.b)Con leggera perdita di potenza
Altea_IT.book Seite 304 Donnerstag, 26. August 2010 1:52 13

Dati tecnici305
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

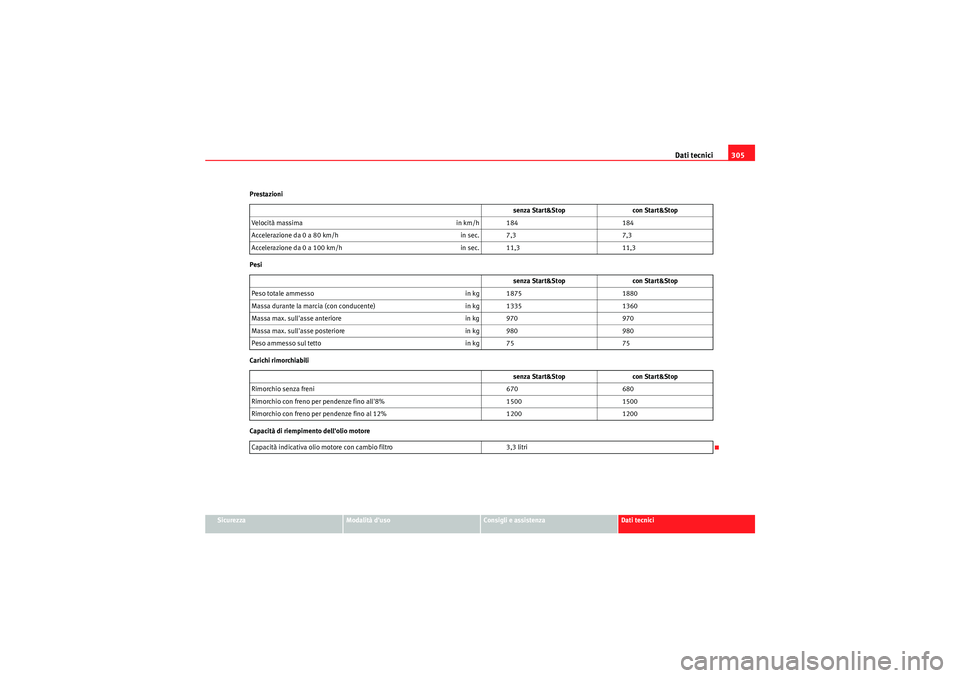

Prestazioni
Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motore
senza Start&Stop
con Start&Stop
Velocità massima in km/h 184184
Accelerazione da 0 a 80 km/h in sec. 7,37,3
Accelerazione da 0 a 100 km/h in sec. 11,311,3
senza Start&Stop con Start&Stop
Peso totale ammesso in kg 18751880
Massa durante la marcia (con conducente) in kg 13351360
Massa max. sull'asse anteriore in kg 970970
Massa max. sull'asse posteriore in kg 980980
Peso ammesso sul tetto in kg 7575
senza Start&Stop con Start&Stop
Rimorchio senza freni 670680
Rimorchio con freno per pendenze fino all'8% 15001500
Rimorchio con freno per pendenze fino al 12% 12001200
Capacità indicativa olio motore con cambio filtro 3,3 litri
Altea_IT.book Seite 305 Donnerstag, 26. August 2010 1:52 13

Dati tecnici

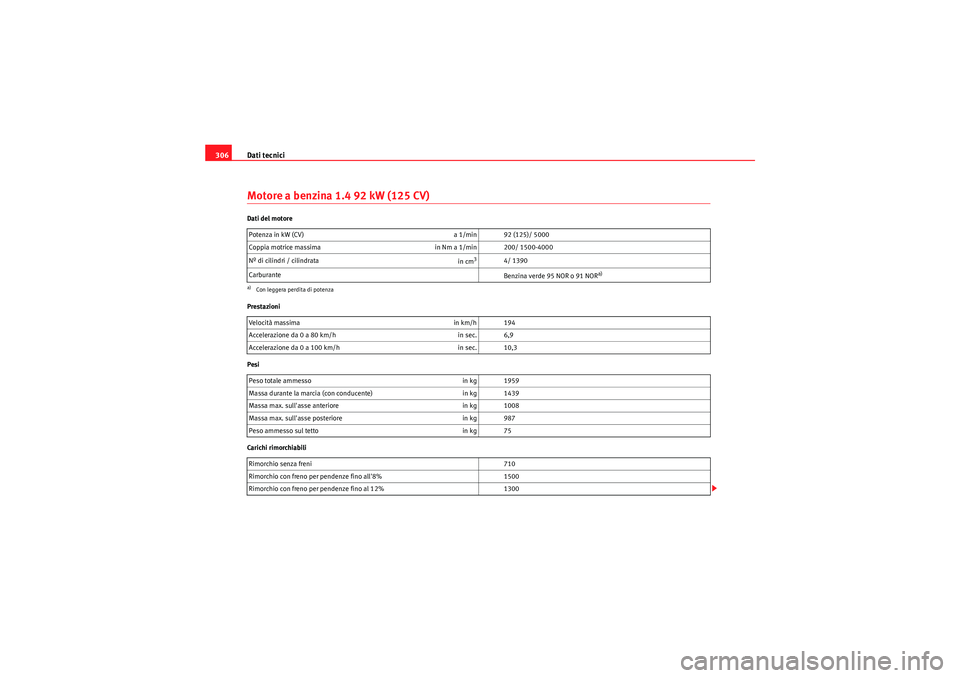

306Motore a benzina 1.4 92 kW (125 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabili Potenza in kW (CV)
a 1/min 92 (125)/ 5000
Coppia motrice massima in Nm a 1/min 200/ 1500-4000
Nº di cilindri / cilindrata in cm
3
4/ 1390
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 194
Accelerazione da 0 a 80 km/h in sec. 6,9
Accelerazione da 0 a 100 km/h in sec. 10,3
Peso totale ammesso in kg 1959
Massa durante la marcia (con conducente) in kg 1439
Massa max. sull'asse anteriore in kg 1008
Massa max. sull'asse posteriore in kg 987
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 710
Rimorchio con freno per pendenze fino all'8% 1500
Rimorchio con freno per pendenze fino al 12% 1300
Altea_IT.book Seite 306 Donnerstag, 26. August 2010 1:52 13

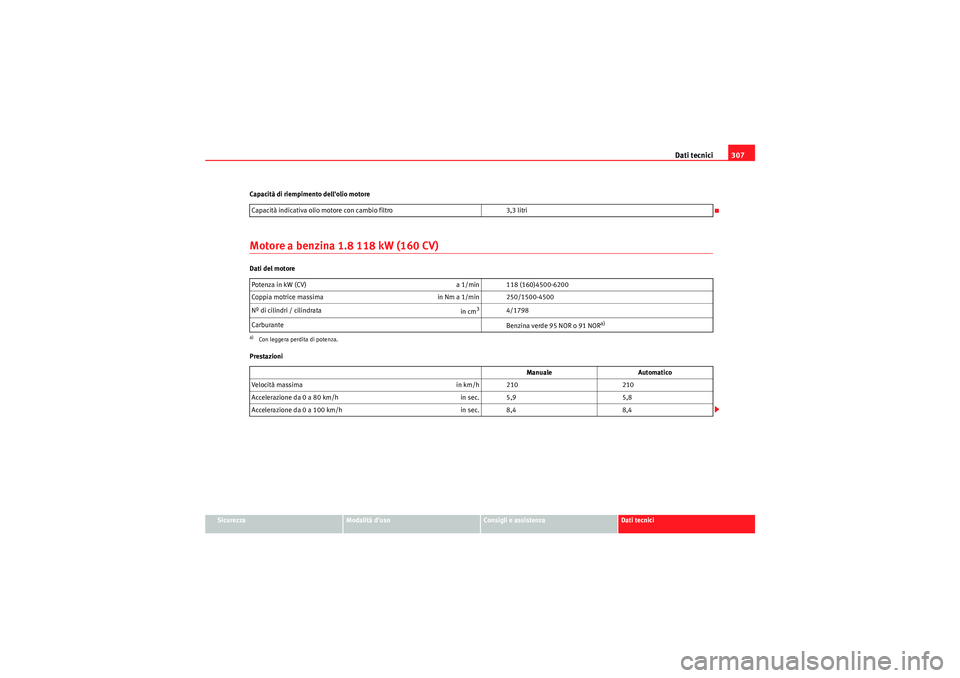

Dati tecnici307
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Capacità di riempimento dell'olio motore
Motore a benzina 1.8 118 kW (160 CV)Dati del motore
Prestazioni
Capacità indicativa olio motore con cambio filtro
3,3 litri
Potenza in kW (CV) a 1/min 118 (160)4500-6200
Coppia motrice massima in Nm a 1/min 250/1500-4500
Nº di cilindri / cilindrata in cm
3
4/1798
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenza.
ManualeAutomatico
Velocità massima in km/h 210210
Accelerazione da 0 a 80 km/h in sec. 5,95,8
Accelerazione da 0 a 100 km/h in sec. 8,48,4
Altea_IT.book Seite 307 Donnerstag, 26. August 2010 1:52 13

Dati tecnici
308Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motoreMotore diesel 1.6 TDI CR 77 kW (105 CV) con/senza DPFDati del motore Manuale
Automatico
Peso totale ammesso in kg 19952015
Massa durante la marcia (con conducente) in kg 14751495
Massa max. sull'asse anteriore in kg 10621062
Massa max. sull'asse posteriore in kg 994994
Peso ammesso sul tetto in kg 7575
Manuale Automatico
Rimorchio senza freni 730740
Rimorchio con freno per pendenze fino all'8% 15001500
Rimorchio con freno per pendenze fino al 12% 14001400
Capacità indicativa olio motore con cambio filtro 4,6 litri
Potenza in kW (CV) a 1/min 77 (105)/ 4400
Coppia motrice massima in Nm a 1/min 250/1500-2500
Nº di cilindri / cilindrata in cm
3
4/1598
Carburante Min. 51 NC
a)
a)Numero Cetano (numero cetanico) = Misura che indica il grado di infiammabilità del gasolio
Altea_IT.book Seite 308 Donnerstag, 26. August 2010 1:52 13
