Seat Altea 2013 Manuale del proprietario (in Italian)

299

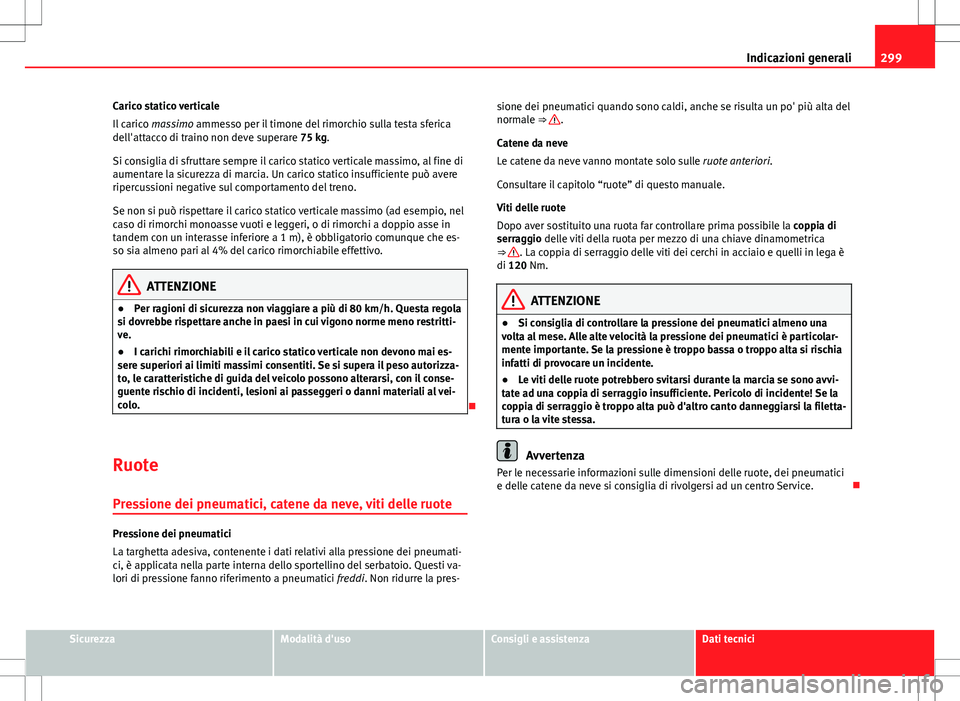

Indicazioni generali
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno.
Se non si può rispettare il carico statico verticale massimo (ad esempio, nel
caso di rimorchi monoasse vuoti e leggeri, o di rimorchi a doppio asse in
tandem con un interasse inferiore a 1 m), è obbligatorio comunque che es-
so sia almeno pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE
● Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restritti-
ve.
● I carichi rimorchiabili e il carico statico verticale non devono mai es-
sere superiori ai limiti massimi consentiti. Se si supera il peso autorizza-
to, le caratteristiche di guida del veicolo possono alterarsi, con il conse-
guente rischio di incidenti, lesioni ai passeggeri o danni materiali al vei-
colo.

Ruote
Pressione dei pneumatici, catene da neve, viti delle ruote
Pressione dei pneumatici
La targhetta adesiva, contenente i dati relativi alla pressione dei pneumati-
ci, è applicata nella parte interna dello sportellino del serbatoio. Questi va-
lori di pressione fanno riferimento a pneumatici freddi. Non ridurre la pres- sione dei pneumatici quando sono caldi, anche se risulta un po' più alta del
normale ⇒ 
.
Catene da neve
Le catene da neve vanno montate solo sulle ruote anteriori.
Consultare il capitolo “ruote” di questo manuale.
Viti delle ruote
Dopo aver sostituito una ruota far controllare prima possibile la coppia di
serraggio delle viti della ruota per mezzo di una chiave dinamometrica
⇒ 
. La coppia di serraggio delle viti dei cerchi in acciaio e quelli in lega è
di 120 Nm.
ATTENZIONE
● Si consiglia di controllare la pressione dei pneumatici almeno una
volta al mese. Alle alte velocità la pressione dei pneumatici è particolar-
mente importante. Se la pressione è troppo bassa o troppo alta si rischia
infatti di provocare un incidente.
● Le viti delle ruote potrebbero svitarsi durante la marcia se sono avvi-
tate ad una coppia di serraggio insufficiente. Pericolo di incidente! Se la
coppia di serraggio è troppo alta può d'altro canto danneggiarsi la filetta-
tura o la vite stessa.
Avvertenza
Per le necessarie informazioni sulle dimensioni delle ruote, dei pneumatici
e delle catene da neve si consiglia di rivolgersi ad un centro Service. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

300Dati tecnici
Dati tecnici
Controllo dei livelli
Periodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il li-
quido corretto, altrimenti si danneggerebbe gravemente il
motore.

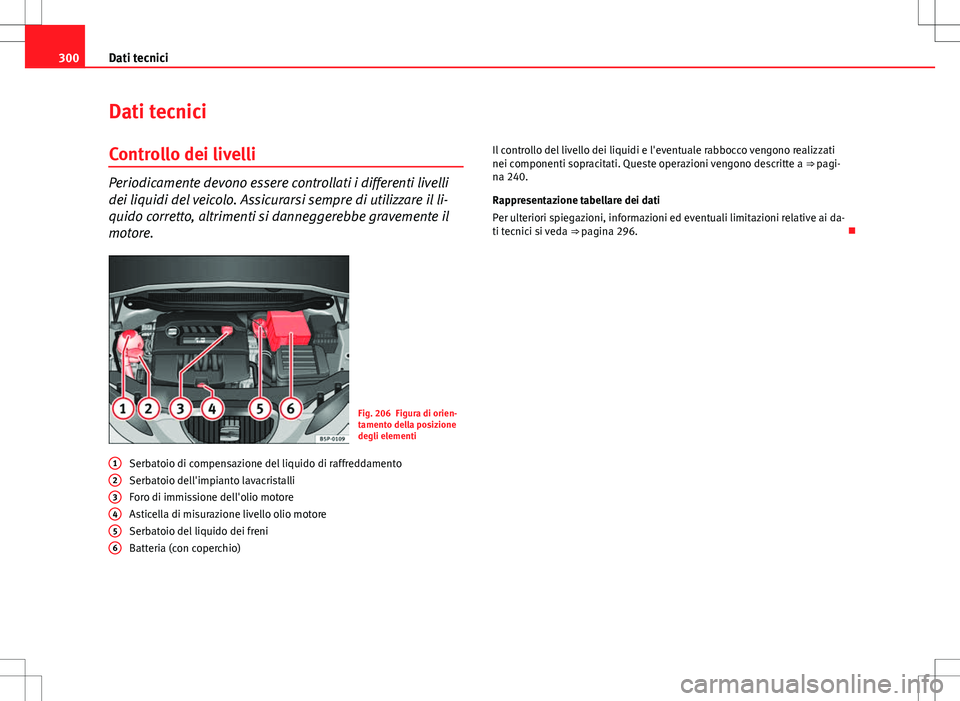

Fig. 206 Figura di orien-
tamento della posizione
degli elementi
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell'impianto lavacristalli
Foro di immissione dell'olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
1
23456
Il controllo del livello dei liquidi e l'eventuale rabbocco vengono realizzati
nei componenti sopracitati. Queste operazioni vengono descritte a
⇒ pagi-
na 240.
Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai da-
ti tecnici si veda ⇒ pagina 296. 

301
Dati tecnici
Motore a benzina 1.4 63 kW (85 CV)
Dati del motore Potenza in kW (CV) a 1/min 63 (85)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3800
Nº di cilindri/cilindrata in cm3
4/ 1390
Carburante Super 95 NOR a)
/Normale 91 NOR b)
a)
Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.
b) Con leggera perdita di potenza.
Prestazioni Velocità massima in km/h 169
Accelerazione da 0 a 80 km/h in sec. 9,8
Accelerazione da 0 a 100 km/h in sec. 15
Pesi
Peso totale ammesso in kg 1855
Massa durante la marcia (con conducente) in kg 1335
Massa max. sull'asse anteriore in kg 940
Massa max. sull'asse posteriore in kg 984
Peso ammesso sul tetto in kg 75
Carichi rimorchiabili
Rimorchio senza freni in kg 660
Rimorchio con freno per pendenze fino all'8% in kg 1200
Rimorchio con freno per pendenze fino al 12% in kg 800

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

302Dati tecnici

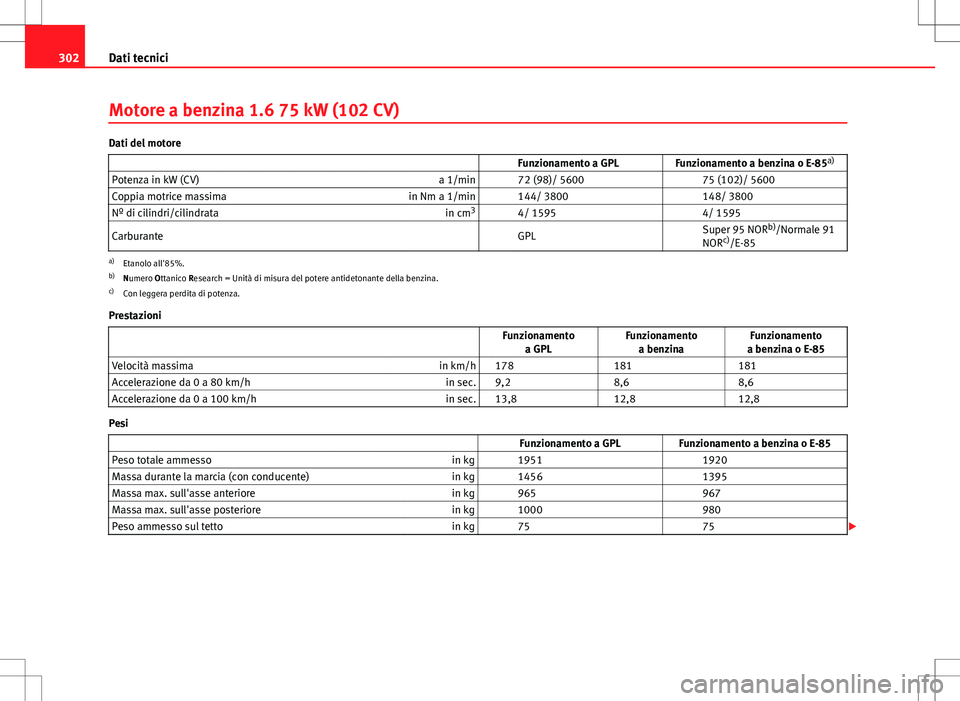

Motore a benzina 1.6 75 kW (102 CV)
Dati del motore
Funzionamento a GPL Funzionamento a benzina o E-85a)
Potenza in kW (CV) a 1/min 72 (98)/ 5600 75 (102)/ 5600
Coppia motrice massima in Nm a 1/min 144/ 3800 148/ 3800
Nº di cilindri/cilindrata in cm3
4/ 1595 4/ 1595
Carburante GPL Super 95 NOR
b)
/Normale 91
NOR c)
/E-85
a) Etanolo all'85%.
b) Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.
c) Con leggera perdita di potenza.
Prestazioni Funzionamento
a GPL Funzionamento
a benzina Funzionamento
a benzina o E-85
Velocità massima in km/h 178 181 181
Accelerazione da 0 a 80 km/h in sec. 9,2 8,6 8,6
Accelerazione da 0 a 100 km/h in sec. 13,8 12,8 12,8
Pesi
Funzionamento a GPL Funzionamento a benzina o E-85
Peso totale ammesso in kg 1951 1920
Massa durante la marcia (con conducente) in kg 1456 1395
Massa max. sull'asse anteriore in kg 965 967
Massa max. sull'asse posteriore in kg 1000 980
Peso ammesso sul tetto in kg 75 75

303
Dati tecnici

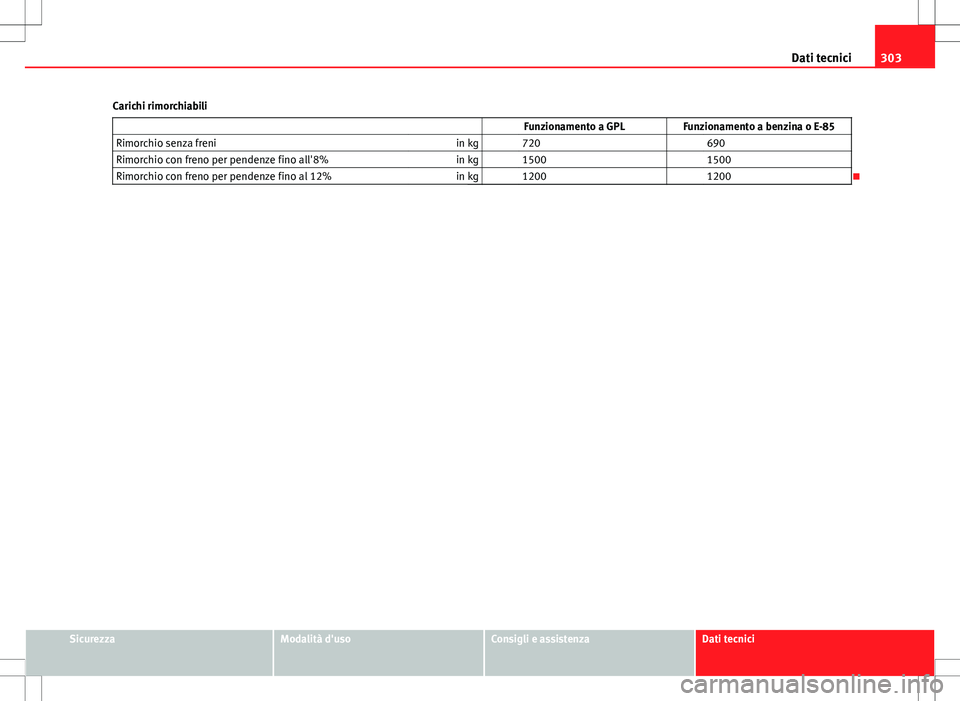

Carichi rimorchiabili Funzionamento a GPLFunzionamento a benzina o E-85
Rimorchio senza freni in kg 720 690
Rimorchio con freno per pendenze fino all'8% in kg 1500 1500
Rimorchio con freno per pendenze fino al 12% in kg 1200 1200

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

304Dati tecnici

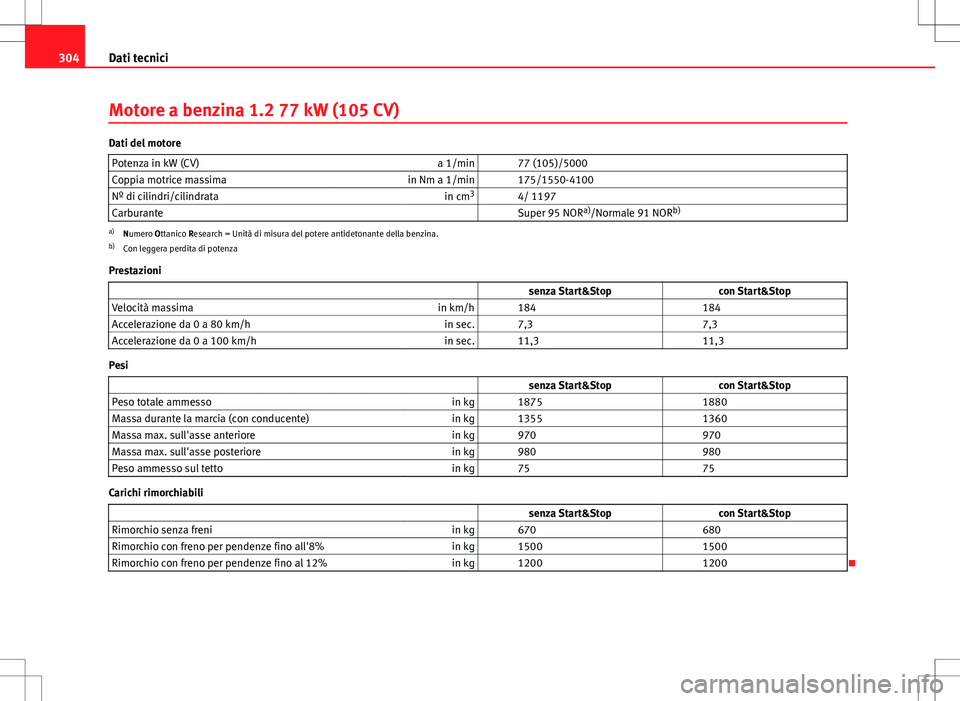

Motore a benzina 1.2 77 kW (105 CV)
Dati del motore
Potenza in kW (CV) a 1/min 77 (105)/5000
Coppia motrice massima in Nm a 1/min 175/1550-4100
Nº di cilindri/cilindrata in cm3
4/ 1197
Carburante Super 95 NOR a)
/Normale 91 NOR b)
a)
Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.
b) Con leggera perdita di potenza
Prestazioni senza Start&Stopcon Start&Stop
Velocità massima in km/h 184 184
Accelerazione da 0 a 80 km/h in sec. 7,3 7,3
Accelerazione da 0 a 100 km/h in sec. 11,3 11,3
Pesi
senza Start&Stop con Start&Stop
Peso totale ammesso in kg 1875 1880
Massa durante la marcia (con conducente) in kg 1355 1360
Massa max. sull'asse anteriore in kg 970 970
Massa max. sull'asse posteriore in kg 980 980
Peso ammesso sul tetto in kg 75 75
Carichi rimorchiabili
senza Start&Stopcon Start&Stop
Rimorchio senza freni in kg 670 680
Rimorchio con freno per pendenze fino all'8% in kg 1500 1500
Rimorchio con freno per pendenze fino al 12% in kg 1200 1200


305
Dati tecnici

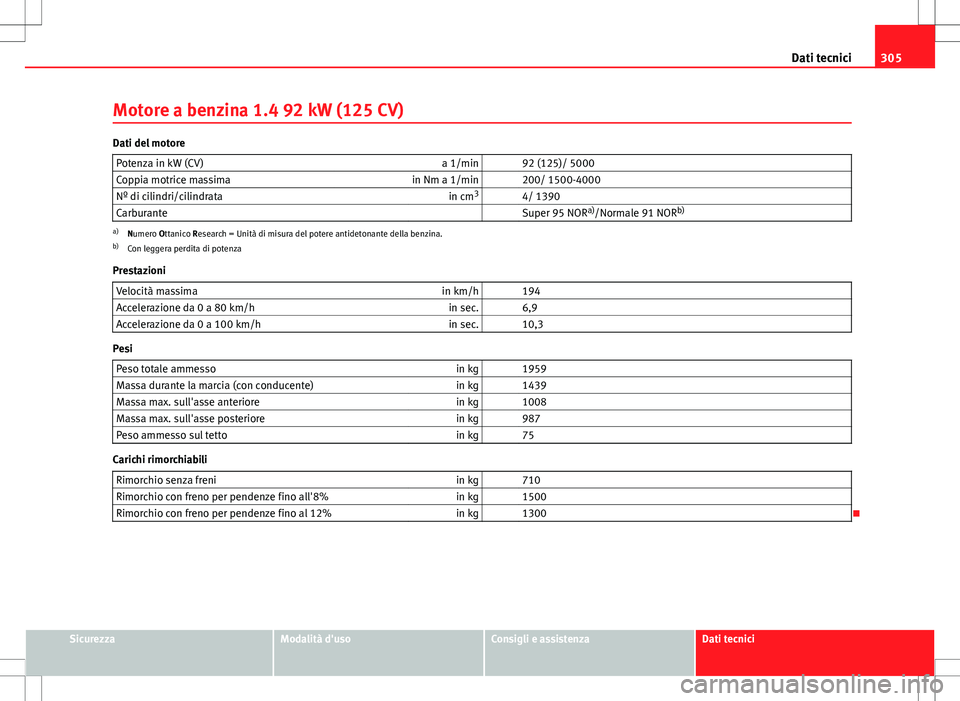

Motore a benzina 1.4 92 kW (125 CV)
Dati del motore Potenza in kW (CV) a 1/min 92 (125)/ 5000
Coppia motrice massima in Nm a 1/min 200/ 1500-4000
Nº di cilindri/cilindrata in cm3
4/ 1390
Carburante Super 95 NOR a)
/Normale 91 NOR b)
a)
Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.
b) Con leggera perdita di potenza
Prestazioni Velocità massima in km/h 194
Accelerazione da 0 a 80 km/h in sec. 6,9
Accelerazione da 0 a 100 km/h in sec. 10,3
Pesi
Peso totale ammesso in kg 1959
Massa durante la marcia (con conducente) in kg 1439
Massa max. sull'asse anteriore in kg 1008
Massa max. sull'asse posteriore in kg 987
Peso ammesso sul tetto in kg 75
Carichi rimorchiabili
Rimorchio senza freni in kg 710
Rimorchio con freno per pendenze fino all'8% in kg 1500
Rimorchio con freno per pendenze fino al 12% in kg 1300

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

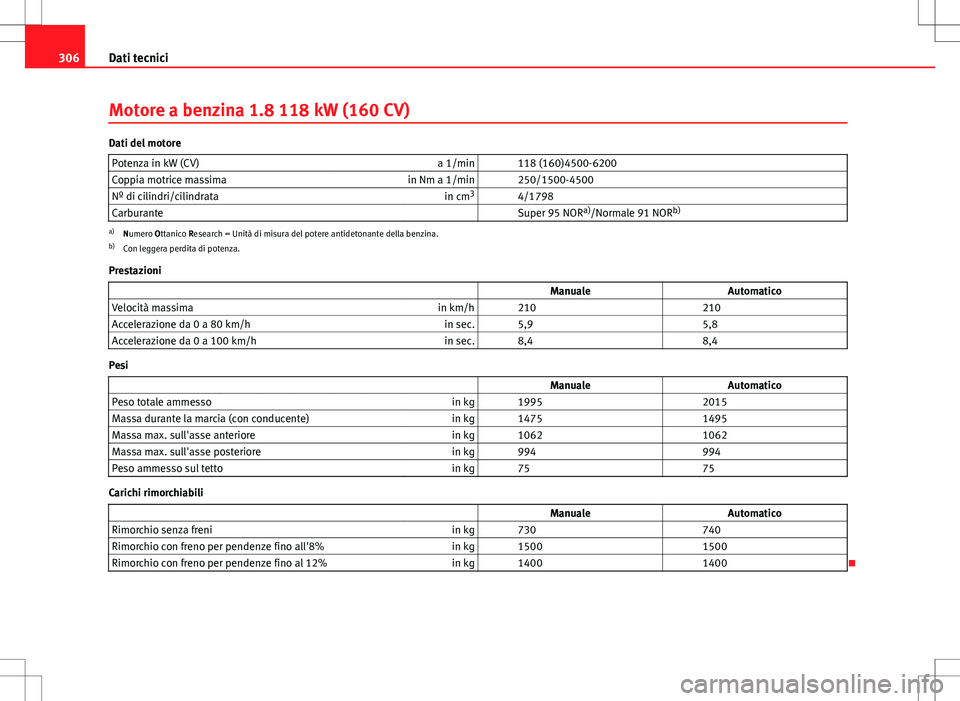

306Dati tecnici
Motore a benzina 1.8 118 kW (160 CV)
Dati del motore
Potenza in kW (CV) a 1/min 118 (160)4500-6200
Coppia motrice massima in Nm a 1/min 250/1500-4500
Nº di cilindri/cilindrata in cm3
4/1798
Carburante Super 95 NOR a)
/Normale 91 NOR b)
a)
Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.
b) Con leggera perdita di potenza.
Prestazioni ManualeAutomatico
Velocità massima in km/h 210 210
Accelerazione da 0 a 80 km/h in sec. 5,9 5,8
Accelerazione da 0 a 100 km/h in sec. 8,4 8,4
Pesi
Manuale Automatico
Peso totale ammesso in kg 1995 2015
Massa durante la marcia (con conducente) in kg 1475 1495
Massa max. sull'asse anteriore in kg 1062 1062
Massa max. sull'asse posteriore in kg 994 994
Peso ammesso sul tetto in kg 75 75
Carichi rimorchiabili
ManualeAutomatico
Rimorchio senza freni in kg 730 740
Rimorchio con freno per pendenze fino all'8% in kg 1500 1500
Rimorchio con freno per pendenze fino al 12% in kg 1400 1400


307
Dati tecnici

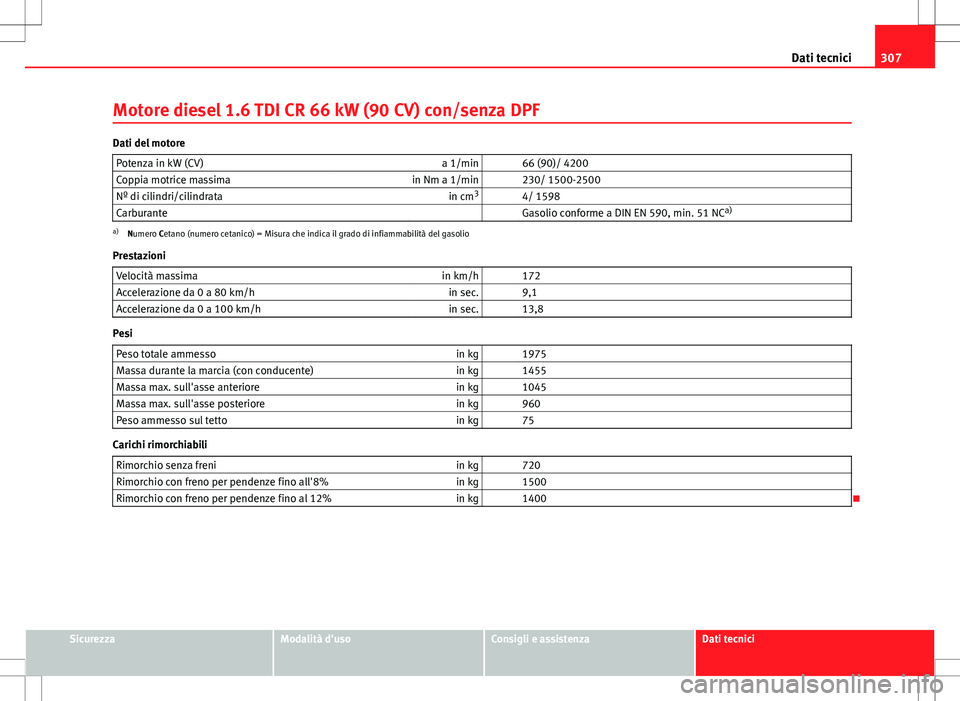

Motore diesel 1.6 TDI CR 66 kW (90 CV) con/senza DPF
Dati del motore Potenza in kW (CV) a 1/min 66 (90)/ 4200
Coppia motrice massima in Nm a 1/min 230/ 1500-2500
Nº di cilindri/cilindrata in cm3
4/ 1598
Carburante Gasolio conforme a DIN EN 590, min. 51 NC a)
a)
Numero Cetano (numero cetanico) = Misura che indica il grado di infiammabilità del gasolio
Prestazioni Velocità massima in km/h 172
Accelerazione da 0 a 80 km/h in sec. 9,1
Accelerazione da 0 a 100 km/h in sec. 13,8
Pesi
Peso totale ammesso in kg 1975
Massa durante la marcia (con conducente) in kg 1455
Massa max. sull'asse anteriore in kg 1045
Massa max. sull'asse posteriore in kg 960
Peso ammesso sul tetto in kg 75
Carichi rimorchiabili
Rimorchio senza freni in kg 720
Rimorchio con freno per pendenze fino all'8% in kg 1500
Rimorchio con freno per pendenze fino al 12% in kg 1400

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

308Dati tecnici

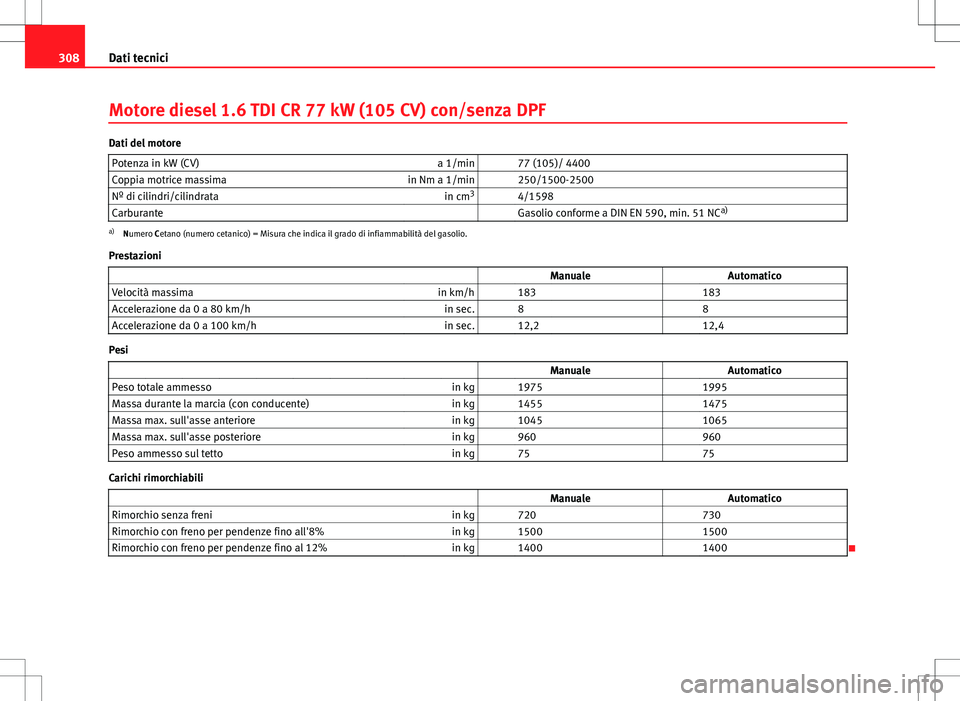

Motore diesel 1.6 TDI CR 77 kW (105 CV) con/senza DPF
Dati del motore
Potenza in kW (CV) a 1/min 77 (105)/ 4400
Coppia motrice massima in Nm a 1/min 250/1500-2500
Nº di cilindri/cilindrata in cm3
4/1598
Carburante Gasolio conforme a DIN EN 590, min. 51 NC a)
a)
Numero Cetano (numero cetanico) = Misura che indica il grado di infiammabilità del gasolio.
Prestazioni ManualeAutomatico
Velocità massima in km/h 183 183
Accelerazione da 0 a 80 km/h in sec. 8 8
Accelerazione da 0 a 100 km/h in sec. 12,2 12,4
Pesi
Manuale Automatico
Peso totale ammesso in kg 1975 1995
Massa durante la marcia (con conducente) in kg 1455 1475
Massa max. sull'asse anteriore in kg 1045 1065
Massa max. sull'asse posteriore in kg 960 960
Peso ammesso sul tetto in kg 75 75
Carichi rimorchiabili
ManualeAutomatico
Rimorchio senza freni in kg 720 730
Rimorchio con freno per pendenze fino all'8% in kg 1500 1500
Rimorchio con freno per pendenze fino al 12% in kg 1400 1400

