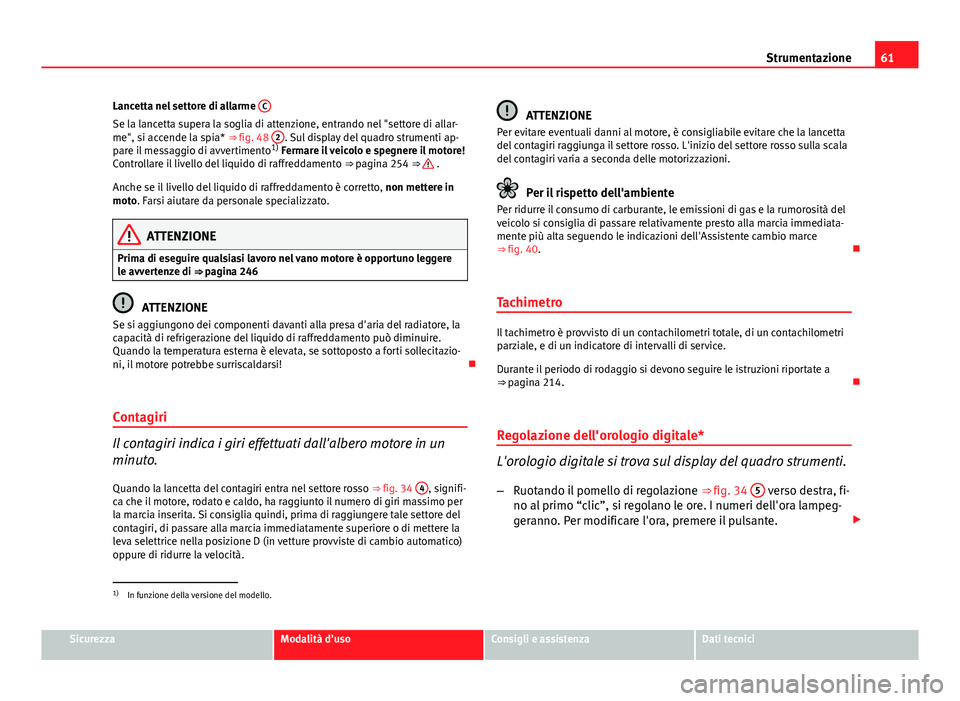

61
Strumentazione
Lancetta nel settore di allarme C
Se la lancetta supera la soglia di attenzione, entrando nel "settore di allar-
me", si accende la spia* ⇒ fig. 48 2. Sul display del quadro strumenti ap-
pare il messaggio di avvertimento 1)
Fermare il veicolo e spegnere il motore!
Controllare il livello del liquido di raffreddamento ⇒ pagina 254 ⇒ 
.
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto. Farsi aiutare da personale specializzato.
ATTENZIONE
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le avvertenze di ⇒ pagina 246
ATTENZIONE
Se si aggiungono dei componenti davanti alla presa d'aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazio-
ni, il motore potrebbe surriscaldarsi! 
Contagiri
Il contagiri indica i giri effettuati dall'albero motore in un
minuto.
Quando la lancetta del contagiri entra nel settore rosso ⇒ fig. 34 4
, signifi-
ca che il motore, rodato e caldo, ha raggiunto il numero di giri massimo per
la marcia inserita. Si consiglia quindi, prima di raggiungere tale settore del
contagiri, di passare alla marcia immediatamente superiore o di mettere la
leva selettrice nella posizione D (in vetture provviste di cambio automatico)
oppure di ridurre la velocità.
ATTENZIONE
Per evitare eventuali danni al motore, è consigliabile evitare che la lancetta
del contagiri raggiunga il settore rosso. L'inizio del settore rosso sulla scala
del contagiri varia a seconda delle motorizzazioni.
Per il rispetto dell'ambiente
Per ridurre il consumo di carburante, le emissioni di gas e la rumorosità del
veicolo si consiglia di passare relativamente presto alla marcia immediata-
mente più alta seguendo le indicazioni dell'Assistente cambio marce
⇒  fig. 40. 
Tachimetro
Il tachimetro è provvisto di un contachilometri totale, di un contachilometri
parziale, e di un indicatore di intervalli di service.
Durante il periodo di rodaggio si devono seguire le istruzioni riportate a
⇒  pagina 214. 
Regolazione dell'orologio digitale*
L'orologio digitale si trova sul display del quadro strumenti. – Ruotando il pomello di regolazione ⇒ fig. 34 5
verso destra, fi-
no al primo “clic”, si regolano le ore. I numeri dell'ora lampeg-
geranno. Per modificare l'ora, premere il pulsante. 
1)
In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

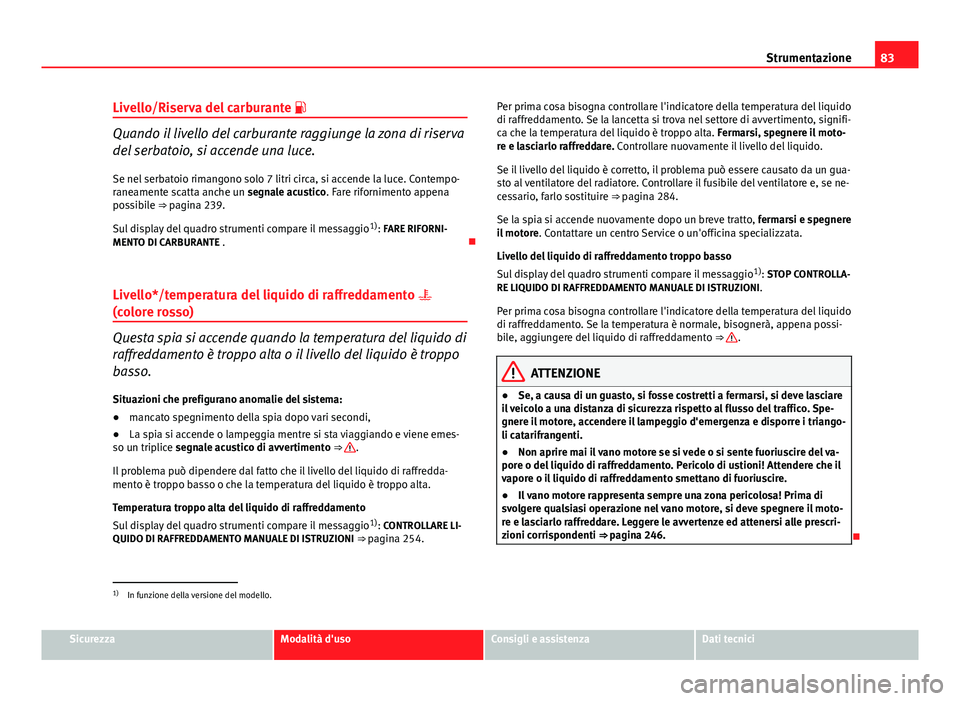

83
Strumentazione
Livello/Riserva del carburante 
Quando il livello del carburante raggiunge la zona di riserva
del serbatoio, si accende una luce.
Se nel serbatoio rimangono solo 7 litri circa, si accende la luce. Contempo-
raneamente scatta anche un segnale acustico. Fare rifornimento appena
possibile ⇒ pagina 239.
Sul display del quadro strumenti compare il messaggio 1)
: FARE RIFORNI-
MENTO DI CARBURANTE . 
Livello*/temperatura del liquido di raffreddamento 
(colore rosso)
Questa spia si accende quando la temperatura del liquido di
raffreddamento è troppo alta o il livello del liquido è troppo
basso.
Situazioni che prefigurano anomalie del sistema:
● mancato spegnimento della spia dopo vari secondi,
● La spia si accende o lampeggia mentre si sta viaggiando e viene emes-
so un triplice segnale acustico di avvertimento ⇒ 
.
Il problema può dipendere dal fatto che il livello del liquido di raffredda-
mento è troppo basso o che la temperatura del liquido è troppo alta.
Temperatura troppo alta del liquido di raffreddamento
Sul display del quadro strumenti compare il messaggio 1)
: CONTROLLARE LI-
QUIDO DI RAFFREDDAMENTO MANUALE DI ISTRUZIONI ⇒ pagina 254. Per prima cosa bisogna controllare l'indicatore della temperatura del liquido
di raffreddamento. Se la lancetta si trova nel settore di avvertimento, signifi-
ca che la temperatura del liquido è troppo alta.
Fermarsi, spegnere il moto-
re e lasciarlo raffreddare. Controllare nuovamente il livello del liquido.
Se il livello del liquido è corretto, il problema può essere causato da un gua-
sto al ventilatore del radiatore. Controllare il fusibile del ventilatore e, se ne-
cessario, farlo sostituire ⇒  pagina 284.
Se la spia si accende nuovamente dopo un breve tratto, fermarsi e spegnere
il motore . Contattare un centro Service o un'officina specializzata.
Livello del liquido di raffreddamento troppo basso
Sul display del quadro strumenti compare il messaggio 1)
: STOP CONTROLLA-
RE LIQUIDO DI RAFFREDDAMENTO MANUALE DI ISTRUZIONI .
Per prima cosa bisogna controllare l'indicatore della temperatura del liquido
di raffreddamento. Se la temperatura è normale, bisognerà, appena possi-
bile, aggiungere del liquido di raffreddamento ⇒ 
.
ATTENZIONE
● Se, a causa di un guasto, si fosse costretti a fermarsi, si deve lasciare
il veicolo a una distanza di sicurezza rispetto al flusso del traffico. Spe-
gnere il motore, accendere il lampeggio d'emergenza e disporre i triango-
li catarifrangenti.
● Non aprire mai il vano motore se si vede o si sente fuoriuscire del va-
pore o del liquido di raffreddamento. Pericolo di ustioni! Attendere che il
vapore o il liquido di raffreddamento smettano di fuoriuscire.
● Il vano motore rappresenta sempre una zona pericolosa! Prima di
svolgere qualsiasi operazione nel vano motore, si deve spegnere il moto-
re e lasciarlo raffreddare. Leggere le avvertenze ed attenersi alle prescri-
zioni corrispondenti ⇒ pagina 246.

1) In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

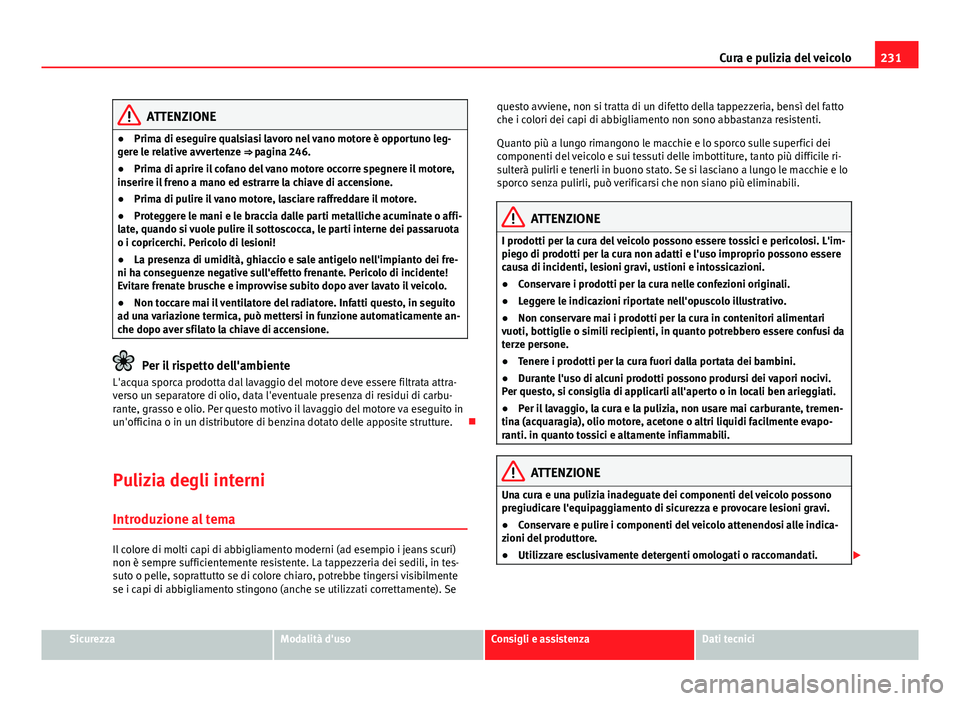

231
Cura e pulizia del veicolo
ATTENZIONE
● Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leg-
gere le relative avvertenze ⇒ pagina 246.
● Prima di aprire il cofano del vano motore occorre spegnere il motore,
inserire il freno a mano ed estrarre la chiave di accensione.
● Prima di pulire il vano motore, lasciare raffreddare il motore.
● Proteggere le mani e le braccia dalle parti metalliche acuminate o affi-
late, quando si vuole pulire il sottoscocca, le parti interne dei passaruota
o i copricerchi. Pericolo di lesioni!
● La presenza di umidità, ghiaccio e sale antigelo nell'impianto dei fre-
ni ha conseguenze negative sull'effetto frenante. Pericolo di incidente!
Evitare frenate brusche e improvvise subito dopo aver lavato il veicolo.
● Non toccare mai il ventilatore del radiatore. Infatti questo, in seguito
ad una variazione termica, può mettersi in funzione automaticamente an-
che dopo aver sfilato la chiave di accensione.
Per il rispetto dell'ambiente
L'acqua sporca prodotta dal lavaggio del motore deve essere filtrata attra-
verso un separatore di olio, data l'eventuale presenza di residui di carbu-
rante, grasso e olio. Per questo motivo il lavaggio del motore va eseguito in
un'officina o in un distributore di benzina dotato delle apposite strutture. 
Pulizia degli interni
Introduzione al tema
Il colore di molti capi di abbigliamento moderni (ad esempio i jeans scuri)
non è sempre sufficientemente resistente. La tappezzeria dei sedili, in tes-
suto o pelle, soprattutto se di colore chiaro, potrebbe tingersi visibilmente
se i capi di abbigliamento stingono (anche se utilizzati correttamente). Se questo avviene, non si tratta di un difetto della tappezzeria, bensì del fatto
che i colori dei capi di abbigliamento non sono abbastanza resistenti.
Quanto più a lungo rimangono le macchie e lo sporco sulle superfici dei
componenti del veicolo e sui tessuti delle imbottiture, tanto più difficile ri-
sulterà pulirli e tenerli in buono stato. Se si lasciano a lungo le macchie e lo
sporco senza pulirli, può verificarsi che non siano più eliminabili.
ATTENZIONE
I prodotti per la cura del veicolo possono essere tossici e pericolosi. L'im-
piego di prodotti per la cura non adatti e l'uso improprio possono essere
causa di incidenti, lesioni gravi, ustioni e intossicazioni.
● Conservare i prodotti per la cura nelle confezioni originali.
● Leggere le indicazioni riportate nell'opuscolo illustrativo.
● Non conservare mai i prodotti per la cura in contenitori alimentari
vuoti, bottiglie o simili recipienti, in quanto potrebbero essere confusi da
terze persone.
● Tenere i prodotti per la cura fuori dalla portata dei bambini.
● Durante l'uso di alcuni prodotti possono prodursi dei vapori nocivi.
Per questo, si consiglia di applicarli all'aperto o in locali ben arieggiati.
● Per il lavaggio, la cura e la pulizia, non usare mai carburante, tremen-
tina (acquaragia), olio motore, acetone o altri liquidi facilmente evapo-
ranti. in quanto tossici e altamente infiammabili.
ATTENZIONE
Una cura e una pulizia inadeguate dei componenti del veicolo possono
pregiudicare l'equipaggiamento di sicurezza e provocare lesioni gravi.
● Conservare e pulire i componenti del veicolo attenendosi alle indica-
zioni del produttore.
● Utilizzare esclusivamente detergenti omologati o raccomandati. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

247
Controlli e rabbocchi periodici
6. Aprire il cofano del vano motore ⇒ pagina 248.
Nel vano motore eseguire personalmente solo quei lavori con cui si ha già
la necessaria dimestichezza e per i quali si dispone di attrezzi adatti. In ca-
so contrario è preferibile affidare questi lavori ad un'officina specializzata.
Tutti i liquidi e i materiali necessari per il funzionamento di un veicolo, come
p. es. i liquidi di raffreddamento e gli oli motore, ma anche le candele e le
batterie, sono sottoposti ad un continuo processo di perfezionamento. La
SEAT tiene costantemente informato il proprio centro Service riguardo ai più
recenti sviluppi. Si consiglia pertanto di rivolgersi ad un centro Service per il
cambio dei liquidi e dei materiali necessari al funzionamento del veicolo.
Seguire le avvertenze ⇒ pagina 237. Ricordarsi sempre che il vano motore
rappresenta una zona pericolosa! ⇒ 
.
ATTENZIONE
Durante i lavori sul motore o nel vano motore, come ad esempio in occa-
sione del rabbocco dei liquidi, sussiste il pericolo di lesioni, scottature,
incendi e incidenti in genere!
● Non aprire mai il cofano in caso di fuoriuscita di vapore o liquido di
raffreddamento dal vano motore. Pericolo di ustioni! Attendere piuttosto
che il vapore o il liquido di raffreddamento smettano di fuoriuscire e, do-
po aver fatto raffreddare il motore, aprire il cofano.
● Spegnere il motore e sfilare la chiave dal quadro.
● Tirare il freno a mano e mettere la leva del cambio in folle oppure la
leva selettrice su P.
● Tenere i bambini lontano dal veicolo.
● Non toccare le parti roventi del motore. Pericolo di ustioni!
● Non versare mai dei liquidi sul motore o sull'impianto dei gas di scari-
co quando sono caldi. Pericolo di incendio!
● Evitare i cortocircuiti nell'impianto elettrico, soprattutto nei punti di
avviamento di emergenza ⇒ pagina 300. La batteria può esplodere!
ATTENZIONE (continua)
● Non toccare mai il ventilatore del radiatore. Infatti questo, in seguito
ad una variazione termica, può mettersi in funzione automaticamente an-
che quando il motore è spento e la chiave di accensione sfilata.
● Non aprire mai il tappo del serbatoio del liquido di raffreddamento
fintanto che il motore è ancora caldo. L'impianto di raffreddamento si tro-
va sotto pressione a causa dell'alta temperatura del liquido.
● Per proteggere il viso, le mani e le braccia dal vapore e dal liquido di
raffreddamento bollente, coprire il tappo del serbatoio con un grosso
straccio pesante prima di aprirlo.
● Non dimenticare oggetti nel vano motore, come p. es. stracci o attrez-
zi.
● Se si devono effettuare dei lavori sotto il veicolo, occorre appoggiarlo
su appositi cavalletti di supporto e assicurarsi che non possa muoversi. Il
cric da solo non è sufficiente per sostenerlo. Pericolo di lesioni!
● Se si devono effettuare dei controlli in fase di accensione o a motore
acceso, bisogna fare particolare attenzione alle parti rotanti (ad esempio
alla cinghia poli-V, all'alternatore e al ventilatore del radiatore) nonché
all'impianto di accensione ad alta tensione. Seguire inoltre le istruzioni
elencate qui di seguito:
–Non toccare mai i cavi elettrici dell'impianto di accensione.
– Evitare assolutamente di impigliarsi con indumenti, gioielli o ca-
pelli lunghi nelle parti rotanti del motore. Pericolo di morte. Togliere
quindi gli eventuali gioielli, tirarsi su i capelli e indossare indumenti
aderenti al corpo.
– Evitare sempre di premere sull'acceleratore con una marcia inne-
stata. Il veicolo si può muovere anche con il freno a mano tirato. Peri-
colo di morte.
● Se si rendono necessari dei lavori al sistema del carburante o all'im-
pianto elettrico, occorre seguire inoltre le istruzioni seguenti:
–Staccare sempre la batteria dalla rete di bordo. Per poterlo fare si
deve prima disattivare la chiusura centralizzata perché altrimenti
scatta l'allarme.
– Durante i lavori non si deve fumare. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
