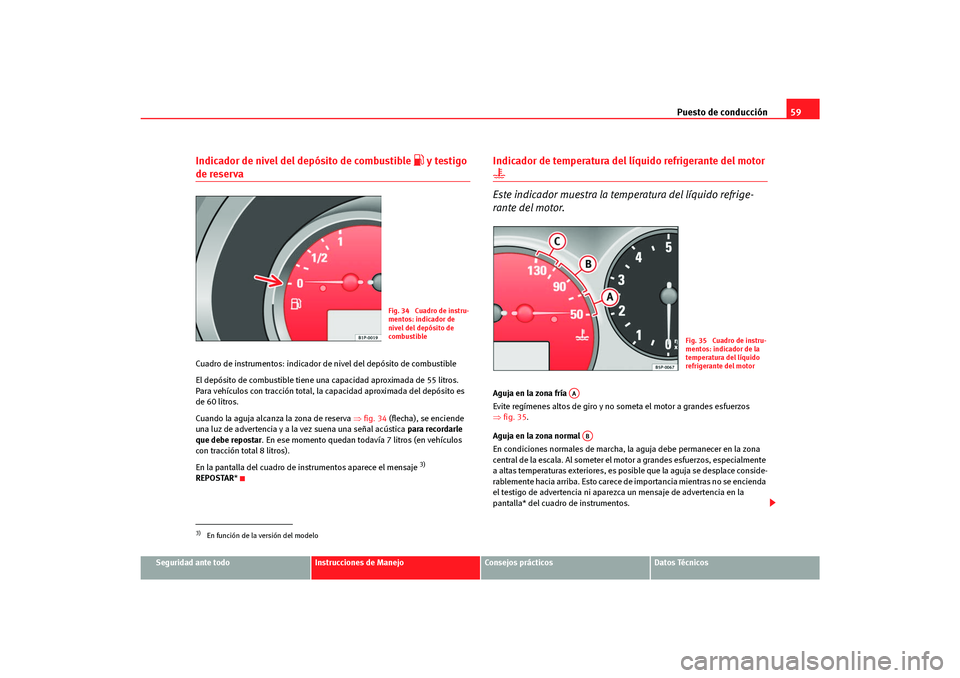

Puesto de conducción59
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Indicador de nivel del depósito de combustible
 y testigo
de reservaCuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 55 litros.
Para vehículos con tracción total, la capacidad aproximada del depósito es
de 60 litros.
Cuando la aguja alcanza la zona de reserva ⇒fig. 34 (flecha), se enciende
una luz de advertencia y a la vez suena una señal acústica para recordarle
que debe repostar . En ese momento quedan todavía 7 litros (en vehículos
con tracción total 8 litros).
En la pantalla del cuadro de instrumentos aparece el mensaje
3)
REPOSTAR *
Indicador de temperatura del líquido refrigerante del motor 

Este indicador muestra la temperatura del líquido refrige-
rante del motor.
Aguja en la zona fría
Evite regímenes altos de giro y no someta el motor a grandes esfuerzos
⇒ fig. 35 .
Aguja en la zona normal
En condiciones normales de marcha, la aguja debe permanecer en la zona
central de la escala. Al someter el motor a grandes esfuerzos, especialmente
a altas temperaturas exteriores, es posible que la aguja se desplace conside-
rablemente hacia arriba. Esto carece de importancia mientras no se encienda
el testigo de advertencia ni aparezca un mensaje de advertencia en la
pantalla* del cuadro de instrumentos.
3)En función de la versión del modelo
Fig. 34 Cuadro de instru-
mentos: indicador de
nivel del depósito de
combustible
Fig. 35 Cuadro de instru-
mentos: indicador de la
temperatura del líquido
refrigerante del motor
AAAB
s3rk.book Seite 59 Montag, 26. Februar 2007 10:42 10

Puesto de conducción
60Aguja en la zona de advertencia

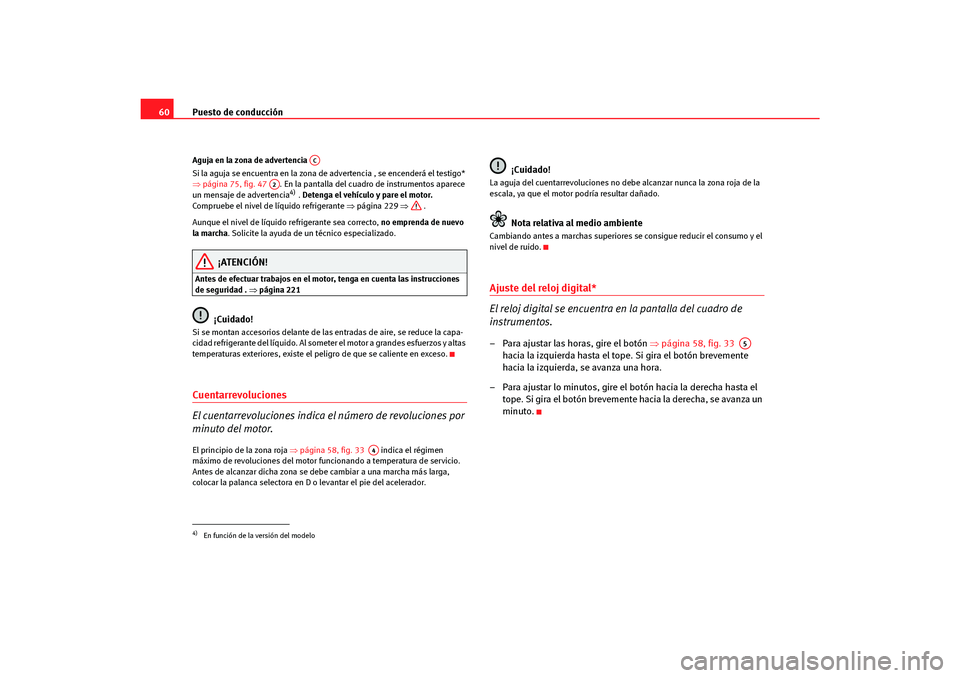

Si la aguja se encuentra en la zona de advertencia , se encenderá el testigo*
⇒ página 75, fig. 47 . En la pantalla del cuadr o de instrumentos aparece
un mensaje de advertencia
4) . Detenga el vehículo y pare el motor.
Compruebe el nivel de líquido refrigerante ⇒página 229 ⇒ .
Aunque el nivel de líquido refrigerante sea correcto, no emprenda de nuevo
la marcha . Solicite la ayuda de un técnico especializado.
¡ATENCIÓN!
Antes de efectuar trabajos en el motor, tenga en cuenta las instrucciones
de seguridad . ⇒página 221
¡Cuidado!
Si se montan accesorios delante de las entradas de aire, se reduce la capa-
cidad refrigerante del líquido. Al someter el motor a grandes esfuerzos y altas
temperaturas exteriores, existe el peligro de que se caliente en exceso.Cuentarrevoluciones
El cuentarrevoluciones indica el número de revoluciones por
minuto del motor.El principio de la zona roja ⇒página 58, fig. 33 indica el régimen
máximo de revoluciones del motor fu ncionando a temperatura de servicio.
Antes de alcanzar dicha zona se debe cambiar a una marcha más larga,
colocar la palanca selectora en D o levantar el pie del acelerador.
¡Cuidado!
La aguja del cuentarrevoluciones no debe alcanzar nunca la zona roja de la
escala, ya que el motor podría resultar dañado.
Nota relativa al medio ambiente
Cambiando antes a marchas superiores se consigue reducir el consumo y el
nivel de ruido.Ajuste del reloj digital*
El reloj digital se encuentra en la pantalla del cuadro de
instrumentos.– Para ajustar las horas, gire el botón ⇒página 58, fig. 33
hacia la izquierda hasta el tope. Si gira el botón brevemente
hacia la izquierda, se avanza una hora.
– Para ajustar lo minutos, gire el botón hacia la derecha hasta el tope. Si gira el botón brevemente hacia la derecha, se avanza un
minuto.
4)En función de la versión del modelo
AC
A2
A4
A5
s3rk.book Seite 60 Montag, 26. Februar 2007 10:42 10

Puesto de conducción61
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

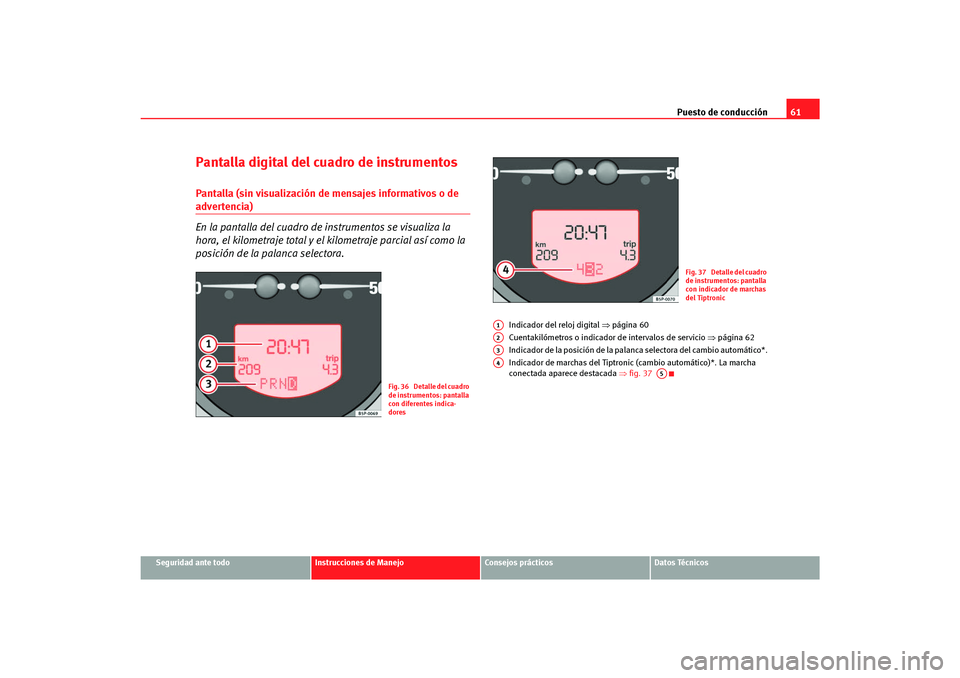

Pantalla digital del cuadro de instrumentosPantalla (sin visualización de mensajes informativos o de advertencia)
En la pantalla del cuadro de instrumentos se visualiza la
hora, el kilometraje total y el kilometraje parcial así como la
posición de la palanca selectora.
Indicador del reloj digital ⇒página 60
Cuentakilómetros o indicador de intervalos de servicio ⇒página 62
Indicador de la posición de la palanca selectora del cambio automático*.
Indicador de marchas del Tiptronic (cambio automático)*. La marcha
conectada aparece destacada ⇒fig. 37
Fig. 36 Detalle del cuadro
de instrumentos: pantalla
con diferentes indica-
dores
Fig. 37 Detalle del cuadro
de instrumentos: pantalla
con indicador de marchas
del Tiptronic
A1A2A3A4
A5
s3rk.book Seite 61 Montag, 26. Februar 2007 10:42 10

Puesto de conducción
62Áreas de visualización

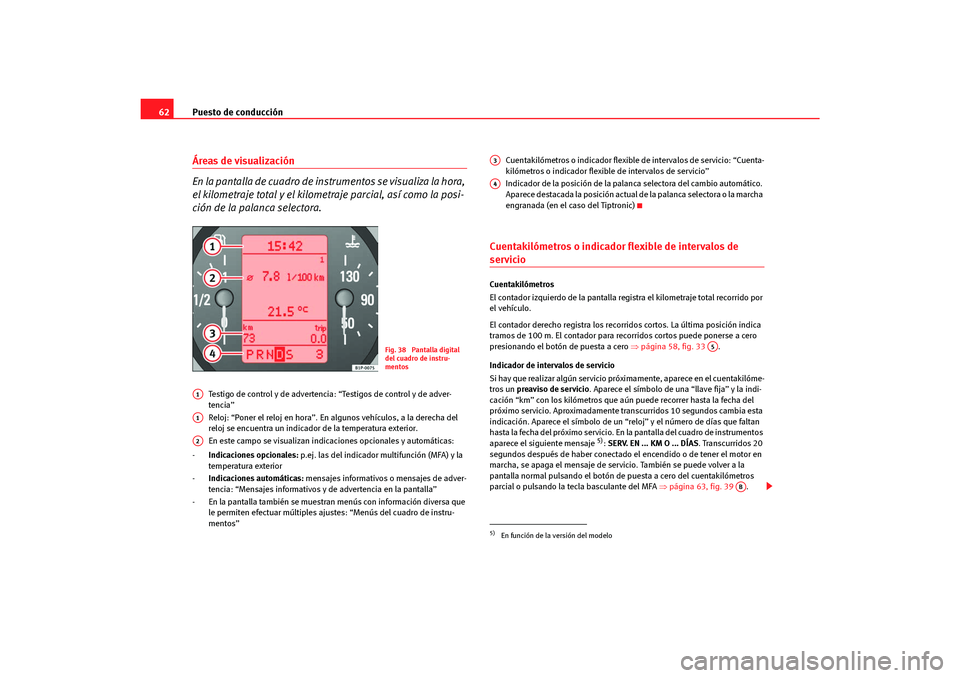

En la pantalla de cuadro de in strumentos se visualiza la hora,
el kilometraje total y el kilometr aje parcial, así como la posi-
ción de la palanca selectora.
Testigo de control y de advertencia: “Testigos de control y de adver-
tencia”
Reloj: “Poner el reloj en hora”. En algunos vehículos, a la derecha del
reloj se encuentra un indicador de la temperatura exterior.
En este campo se visualizan indicaciones opcionales y automáticas:
- Indicaciones opcionales: p.ej. las del indicador multifunción (MFA) y la
temperatura exterior
- Indicaciones automáticas: mensajes informativos o mensajes de adver-
tencia: “Mensajes informativos y de advertencia en la pantalla”
- En la pantalla también se muestran menús con información diversa que le permiten efectuar múltiples ajus tes: “Menús del cuadro de instru-
mentos” Cuentakilómetros o indicador flexible
de intervalos de servicio: “Cuenta-
kilómetros o indicador flexible de intervalos de servicio”
Indicador de la posición de la palanca selectora del cambio automático.
Aparece destacada la posición actual de la palanca selectora o la marcha
engranada (en el caso del Tiptronic)
Cuentakilómetros o indicador flexible de intervalos de servicio Cuentakilómetros
El contador izquierdo de la pantalla re gistra el kilometraje total recorrido por
el vehículo.
El contador derecho registra los recorridos cortos. La última posición indica
tramos de 100 m. El contador para recorridos cortos puede ponerse a cero
presionando el botón de puesta a cero ⇒página 58, fig. 33 .
Indicador de intervalos de servicio
Si hay que realizar algún servicio próx imamente, aparece en el cuentakilóme-
tros un preaviso de servicio . Aparece el símbolo de una “llave fija” y la indi-
cación “km” con los kilómetros que aún puede recorrer hasta la fecha del
próximo servicio. Aproximadamente transcurridos 10 segundos cambia esta
indicación. Aparece el símbolo de un “reloj” y el número de días que faltan
hasta la fecha del próximo servicio. En la pantalla del cuadro de instrumentos
aparece el siguiente mensaje
5): SERV. EN ... KM O ... DÍAS . Transcurridos 20
segundos después de haber conectado el encendido o de tener el motor en
marcha, se apaga el mensaje de servicio. También se puede volver a la
pantalla normal pulsando el botón de puesta a cero del cuentakilómetros
parcial o pulsando la tecla basculante del MFA ⇒página 63, fig. 39 .
Fig. 38 Pantalla digital
del cuadro de instru-
mentos
A1A1A2
5)En función de la versión del modeloA3A4
A5
AB
s3rk.book Seite 62 Montag, 26. Februar 2007 10:42 10

Puesto de conducción63
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Con el encendido conectado, puede
consultar el mensaje de servicio actual
en todo momento presionando durante 2 segundos el botón de puesta a cero
del cuentakilómetros parcial.
En el caso de que no se haya realizado el servicio correspondiente, se visua-
lizará el signo menos delante de los kilómetros o de los días.

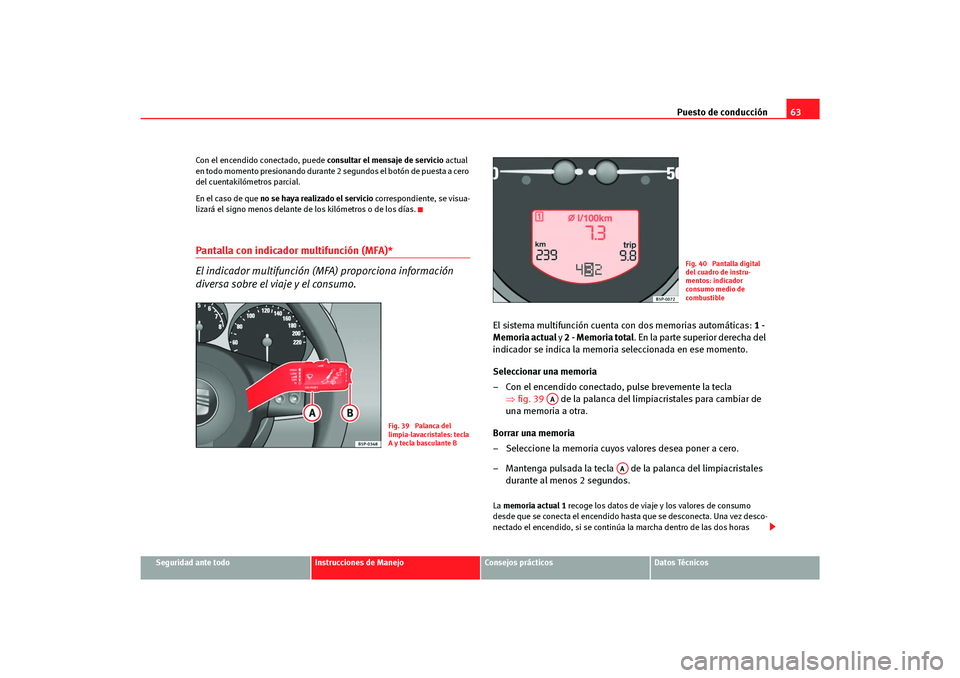

Pantalla con indicador multifunción (MFA)*
El indicador multifunción (M FA) proporciona información
diversa sobre el viaje y el consumo.
El sistema multifunción cuenta con dos memorias automáticas: 1 -
Memoria actual y 2 - Memoria total . En la parte superior derecha del
indicador se indica la memoria seleccionada en ese momento.
Seleccionar una memoria
– Con el encendido conectado, pulse brevemente la tecla ⇒fig. 39 de la palanca del limpiacristales para cambiar de
una memoria a otra.
Borrar una memoria
– Seleccione la memoria cuyos valores desea poner a cero.
– Mantenga pulsada la tecla de la palanca del limpiacristales durante al menos 2 segundos.La memoria actual 1 recoge los datos de viaje y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez desco-
nectado el encendido, si se continúa la marcha dentro de las dos horas
Fig. 39 Palanca del
limpia-lavacristales: tecla
A y tecla basculante B
Fig. 40 Pantalla digital
del cuadro de instru-
mentos: indicador
consumo medio de
combustible
AA
AA
s3rk.book Seite 63 Montag, 26. Februar 2007 10:42 10

Puesto de conducción
64siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará automá-
ticamente.
La memoria total 2 recoge los datos de viaje de un número indeterminado de
trayectos (aún cuando el encendido haya estado más de dos horas desconec-
tado) hasta un máximo de 99 horas y 59 minutos, 9999 km y 999 litros de
combustible. Si se sobrepasa uno de los valores mencionados, la memoria se

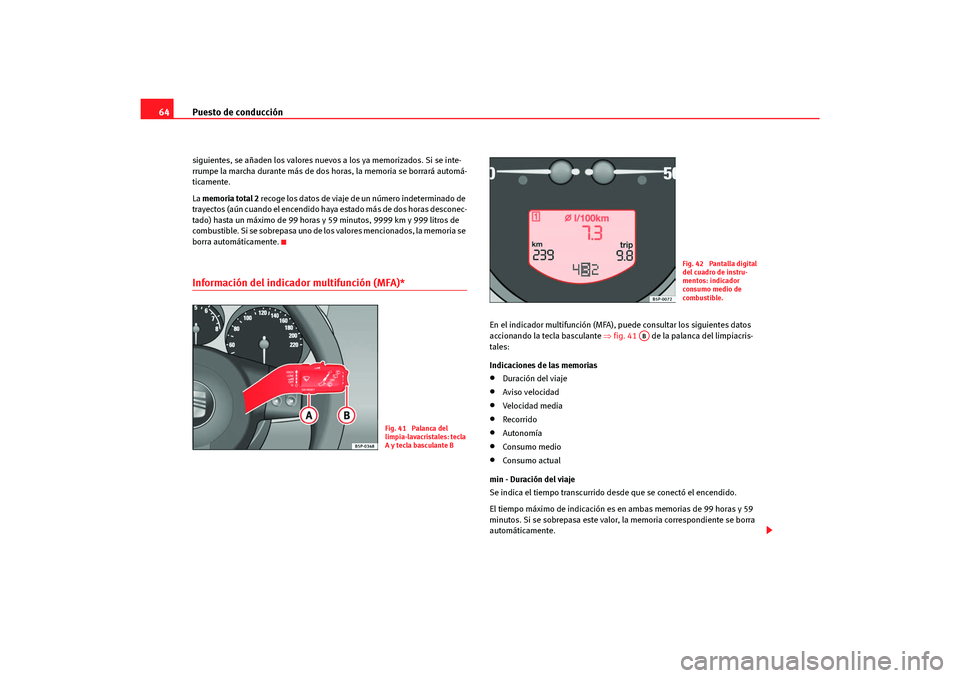

borra automáticamente.Información del indicador multifunción (MFA)*
En el indicador multifunción (MFA), puede consultar los siguientes datos
accionando la tecla basculante ⇒fig. 41 de la palanca del limpiacris-
tales:
Indicaciones de las memorias•
Duración del viaje
•
Aviso velocidad
•
Velocidad media
•
Recorrido
•
Autonomía
•
Consumo medio
•
Consumo actual
min - Duración del viaje
Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en ambas memorias de 99 horas y 59
minutos. Si se sobrepasa este valor, la memoria correspondiente se borra
automáticamente.
Fig. 41 Palanca del
limpia-lavacristales: tecla
A y tecla basculante B
Fig. 42 Pantalla digital
del cuadro de instru-
mentos: indicador
consumo medio de
combustible.
AB
s3rk.book Seite 64 Montag, 26. Februar 2007 10:42 10

Puesto de conducción65
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

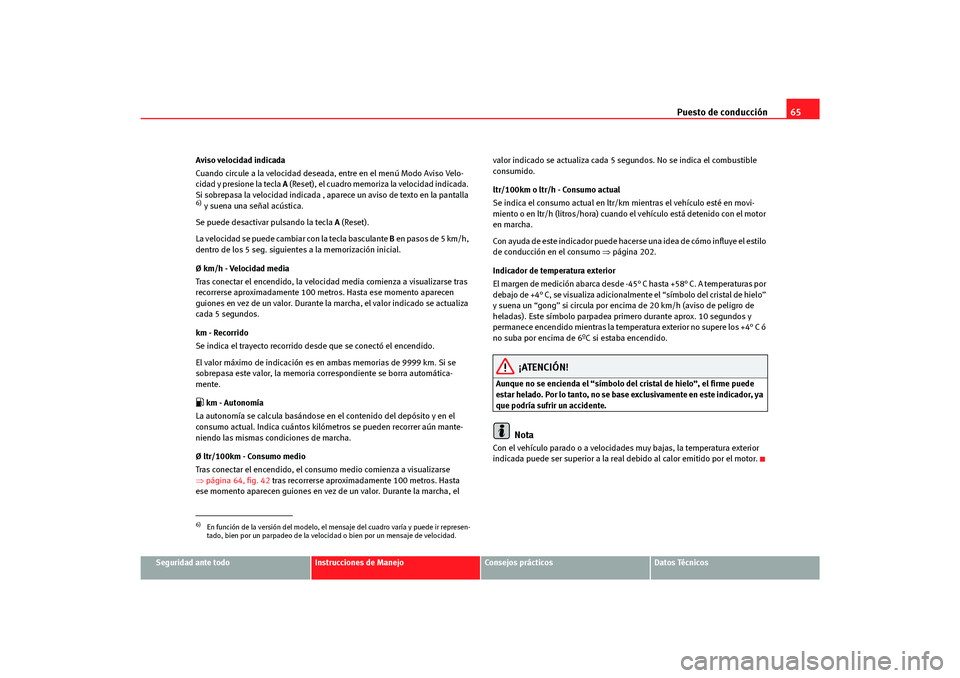

Aviso velocidad indicada
Cuando circule a la velocidad deseada, entre en el menú Modo Aviso Velo-
cidad y presione la tecla
A (Reset), el cuadro memoriza la velocidad indicada.
Si sobrepasa la velocidad indicada , apar ece un aviso de texto en la pantalla
6) y suena una señal acústica.
Se puede desactivar pulsando la tecla A (Reset).
La velocidad se puede cambiar con la tecla basculante B en pasos de 5 km/h,
dentro de los 5 seg. siguientes a la memorización inicial.
Ø km/h - Velocidad media
Tras conectar el encendido, la veloci dad media comienza a visualizarse tras
recorrerse aproximadamente 100 metros. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza
cada 5 segundos.
km - Recorrido
Se indica el trayecto recorrido desde que se conectó el encendido.
El valor máximo de indicación es en ambas memorias de 9999 km. Si se
sobrepasa este valor, la memoria co rrespondiente se borra automática-
mente. km - Autonomía
La autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante-
niendo las mismas condiciones de marcha.
Ø ltr/100km - Consumo medio
Tras conectar el encendido, el consumo medio comienza a visualizarse
⇒ página 64, fig. 42 tras recorrerse aproximadamente 100 metros. Hasta
ese momento aparecen guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza cada 5 se
gundos. No se indica el combustible
consumido.
ltr/100km o ltr/h - Consumo actual
Se indica el consumo actual en ltr/km mientras el vehículo esté en movi-
miento o en ltr/h (litros/hora) cuando el vehículo está detenido con el motor
en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el estilo
de conducción en el consumo ⇒página 202.
Indicador de temperatura exterior
El margen de medición abarca desde -45° C hasta +58° C. A temperaturas por
debajo de +4° C, se visualiza adicionalmen te el “símbolo del cristal de hielo”
y suena un “gong” si circula por enci ma de 20 km/h (aviso de peligro de
heladas). Este símbolo parpadea primero durante aprox. 10 segundos y
permanece encendido mientras la temperatura exterior no supere los +4° C ó
no suba por encima de 6ºC si estaba encendido.
¡ATENCIÓN!
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador, ya
que podría sufrir un accidente.
Nota
Con el vehículo parado o a velocidades muy bajas, la temperatura exterior
indicada puede ser superior a la real debido al calor emitido por el motor.
6)En función de la versión del modelo, el mensaje del cuadro varía y puede ir represen-
tado, bien por un parpadeo de la velocidad o bien por un mensaje de velocidad.
s3rk.book Seite 65 Montag, 26. Februar 2007 10:42 10

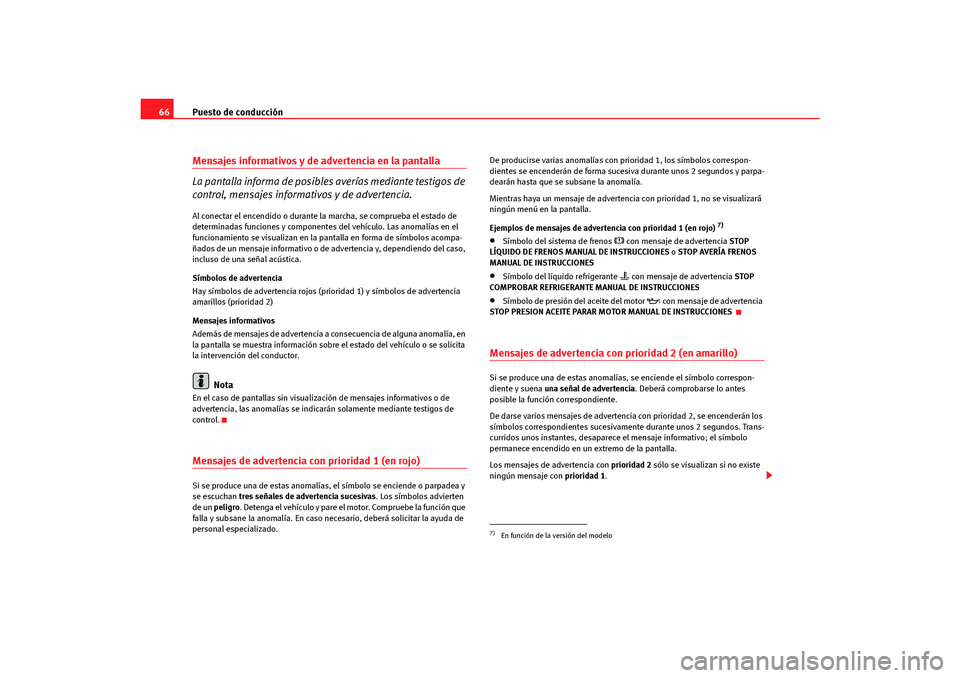

Puesto de conducción
66Mensajes informativos y de advertencia en la pantalla
La pantalla informa de posibles averías mediante testigos de
control, mensajes informativos y de advertencia.Al conectar el encendido o durante la marcha, se comprueba el estado de
determinadas funciones y componentes del vehículo. Las anomalías en el
funcionamiento se visualizan en la pantalla en forma de símbolos acompa-
ñados de un mensaje informativo o de advertencia y, dependiendo del caso,
incluso de una señal acústica.
Símbolos de advertencia
Hay símbolos de advertencia rojos (prioridad 1) y símbolos de advertencia
amarillos (prioridad 2)
Mensajes informativos
Además de mensajes de advertencia a consecuencia de alguna anomalía, en
la pantalla se muestra información sobr e el estado del vehículo o se solicita
la intervención del conductor.
Nota
En el caso de pantallas sin visualización de mensajes informativos o de
advertencia, las anomalías se indicarán solamente mediante testigos de
control.Mensajes de advertencia con prioridad 1 (en rojo) Si se produce una de estas anomalías, el símbolo se enciende o parpadea y
se escuchan tres señales de advertencia sucesivas. Los símbolos advierten
de un peligro . Detenga el vehículo y pare el motor. Compruebe la función que
falla y subsane la anomalía. En caso necesario, deberá solicitar la ayuda de
personal especializado. De producirse varias anomalías con prioridad 1, los símbolos correspon-
dientes se encenderán de forma sucesiva durante unos 2 segundos y parpa-
dearán hasta que se subsane la anomalía.
Mientras haya un mensaje de adverten
cia con prioridad 1, no se visualizará
ningún menú en la pantalla.
Ejemplos de mensajes de advertencia con prioridad 1 (en rojo)
7)
•
Símbolo del sistema de frenos
 con mensaje de advertencia STOP
LÍQUIDO DE FRENOS MANUAL DE INSTRUCCIONES o STOP AVERÍA FRENOS
MANUAL DE INSTRUCCIONES
•
Símbolo del líquido refrigerante
 con mensaje de advertencia STOP
COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES
•
Símbolo de presión del aceite del motor

con mensaje de advertencia
STOP PRESION ACEITE PARAR MOTOR MANUAL DE INSTRUCCIONES
Mensajes de advertencia con prioridad 2 (en amarillo) Si se produce una de estas anomalías, se enciende el símbolo correspon-
diente y suena una señal de advertencia. Deberá comprobarse lo antes
posible la función correspondiente.
De darse varios mensajes de advertencia con prioridad 2, se encenderán los
símbolos correspondientes sucesivament e durante unos 2 segundos. Trans-
curridos unos instantes, desaparece el mensaje informativo; el símbolo
permanece encendido en un extremo de la pantalla.
Los mensajes de advertencia con prioridad 2 sólo se visualizan si no existe
ningún mensaje con prioridad 1.7)En función de la versión del modelo
s3rk.book Seite 66 Montag, 26. Februar 2007 10:42 10

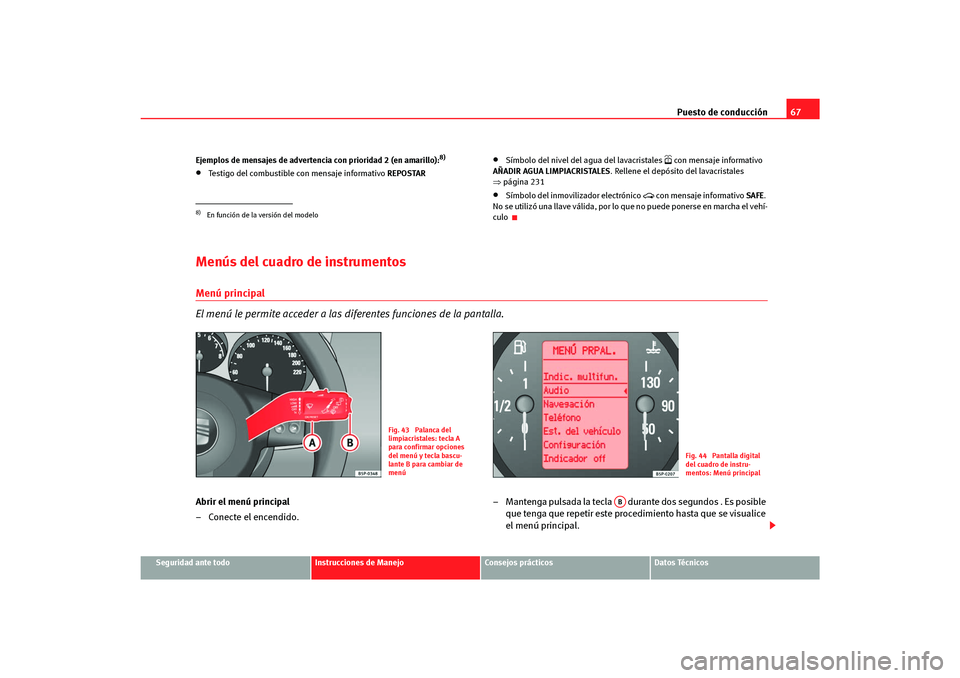

Puesto de conducción67
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Ejemplos de mensajes de advertencia con prioridad 2 (en amarillo):
8)
•
Testigo del combustible con mensaje informativo
REPOSTAR
•
Símbolo del nivel del agua del lavacristales
 con mensaje informativo
AÑADIR AGUA LIMPIACRISTALES . Rellene el depósito del lavacristales
⇒ página 231
•
Símbolo del inmovilizador electrónico

con mensaje informativo SAFE .
No se utilizó una llave válida, por lo que no puede ponerse en marcha el vehí-
culo
Menús del cuadro de instrumentosMenú principal
El menú le permite acceder a las di ferentes funciones de la pantalla.Abrir el menú principal
– Conecte el encendido. – Mantenga pulsada la tecla durante dos segundos . Es posible
que tenga que repetir este procedimiento hasta que se visualice
el menú principal.8)En función de la versión del modelo
Fig. 43 Palanca del
limpiacristales: tecla A
para confirmar opciones
del menú y tecla bascu-
lante B para cambiar de
menú
Fig. 44 Pantalla digital
del cuadro de instru-
mentos: Menú principal
AB
s3rk.book Seite 67 Montag, 26. Februar 2007 10:42 10

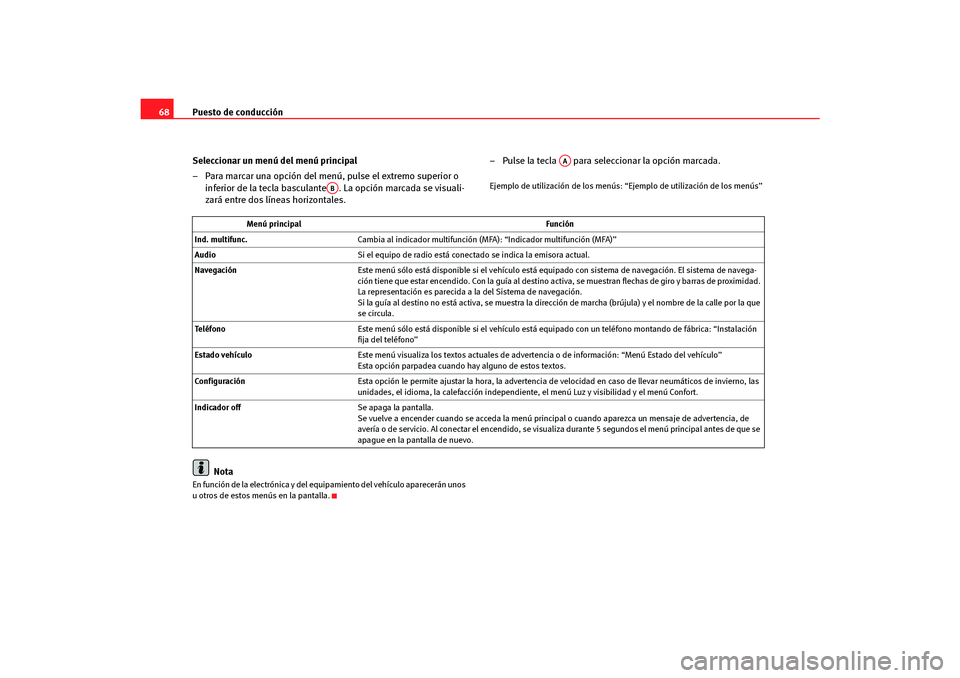

Puesto de conducción
68
Seleccionar un menú del menú principal
– Para marcar una opción del menú, pulse el extremo superior o inferior de la tecla basculante . La opción marcada se visuali-
zará entre dos líneas horizontales. – Pulse la tecla para seleccionar la opción marcada.
Ejemplo de utilización de los menús:
“Ejemplo de utilización de los menús”
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.
AB
AA
Menú principal Función
Ind. multifunc. Cambia al indicador multifunción (MFA): “Indicador multifunción (MFA)”
Audio Si el equipo de radio está conectado se indica la emisora actual.
Navegación Este menú sólo está disponible si el vehículo está equipado con sistema de navegación. El sistema de navega-
ción tiene que estar encendido. Con la guía al destino activa, se muestran flechas de giro y barras de proximidad.
La representación es parecida a la del Sistema de navegación.
Si la guía al destino no está activa, se muestra la dirección de marcha (brújula) y el nombre de la calle por la que
se circula.
Te l é f o n o Este menú sólo está disponible si el vehículo está equipado con un teléfono montando de fábrica: “Instalación
fija del teléfono”
Estado vehículo Este menú visualiza los textos actuales de adve rtencia o de información: “Menú Estado del vehículo”
Esta opción parpadea cuando hay alguno de estos textos.
Configuración Esta opción le permite ajustar la hora, la advertencia de velocidad en caso de llevar neumáticos de invierno, las
unidades, el idioma, la calefacción independiente, el menú Luz y visibilidad y el menú Confort.
Indicador off Se apaga la pantalla.
Se vuelve a encender cuando se acceda la menú princi pal o cuando aparezca un mensaje de advertencia, de
avería o de servicio. Al conectar el encendido, se visualiza durante 5 segundos el menú principal antes de que se
apague en la pantalla de nuevo.
s3rk.book Seite 68 Montag, 26. Februar 2007 10:42 10
