Seat Altea Freetrack 2008 Betriebsanleitung (in German)

Licht und Sicht119
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

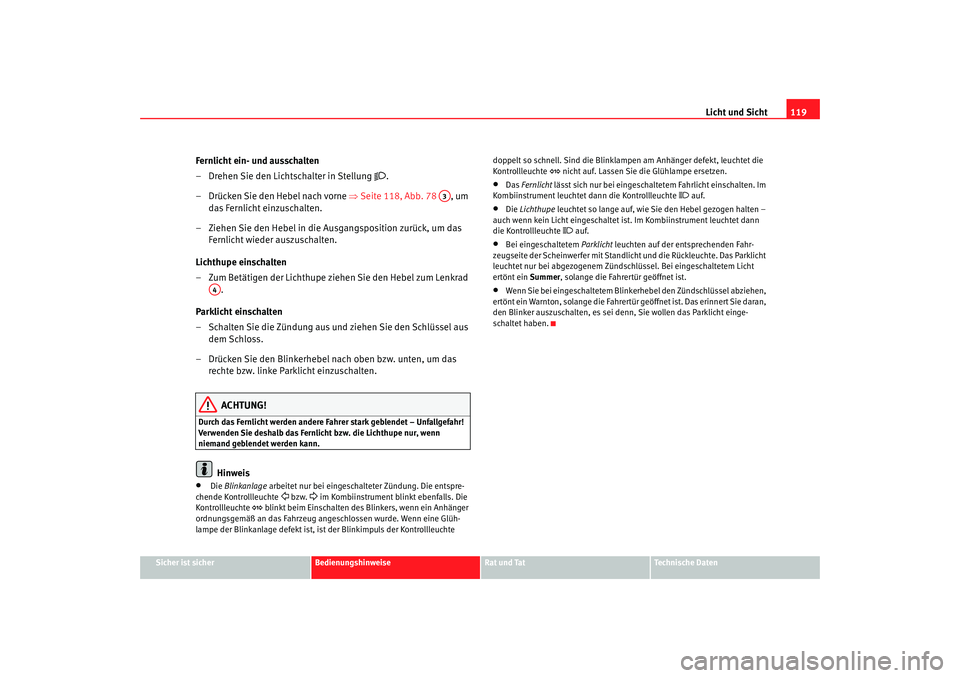

Fernlicht ein- und ausschalten
– Drehen Sie den Lichtschalter in Stellung

.
– Drücken Sie den Hebel nach vorne ⇒Seite 118, Abb. 78 , um
das Fernlicht einzuschalten.
– Ziehen Sie den Hebel in die Ausgangsposition zurück, um das Fernlicht wieder auszuschalten.
Lichthupe einschalten
– Zum Betätigen der Lichthupe ziehen Sie den Hebel zum Lenkrad .
Parklicht einschalten
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das rechte bzw. linke Parklicht einzuschalten.
ACHTUNG!
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn
niemand geblendet werden kann.
Hinweis
•
Die Blinkanlage arbeitet nur bei eingeschalteter Zündung. Die entspre-
chende Kontrollleuchte
 bzw.
 im Kombiinstrument blinkt ebenfalls. Die
Kontrollleuchte
 blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte doppelt so schnell. Sind die Blinklam
pen am Anhänger defekt, leuchtet die
Kontrollleuchte
 nicht auf. Lassen Sie die Glühlampe ersetzen.
•
Das Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten. Im
Kombiinstrument leuchtet dann die Kontrollleuchte
 auf.
•
Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet ist. Im Kombiinstrument leuchtet dann
die Kontrollleuchte
 auf.
•
Bei eingeschaltetem Parklicht leuchten auf der en tsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und die Rückleuchte. Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht
ertönt ein Summer, solange die Fahrertür geöffnet ist.
•
Wenn Sie bei eingeschaltetem Blinkerhebel den Zündschlüssel abziehen,
ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht einge-
schaltet haben.
A3
A4
altea_XL aleman.book Seite 119 Mittwoch, 12. September 2007 6:09 18

Licht und Sicht

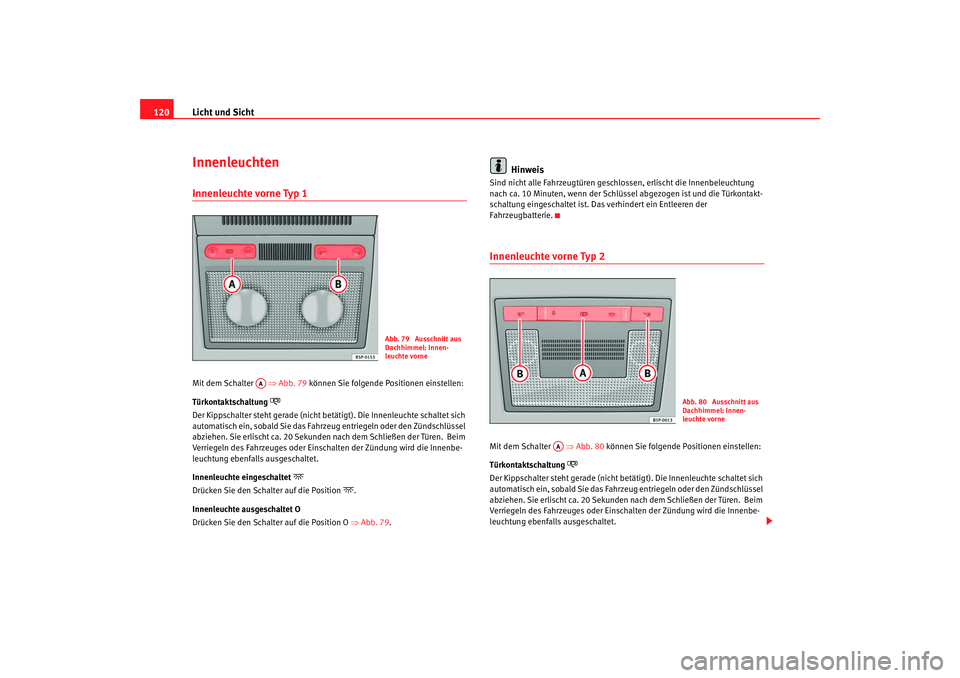

120InnenleuchtenInnenleuchte vorne Typ 1Mit dem Schalter ⇒Abb. 79 können Sie folgende Positionen einstellen:
Türkontaktschaltung

Der Kippschalter steht gerade (nicht betätigt). Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeu g entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeuges oder Einsch alten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Innenleuchte eingeschaltet

Drücken Sie den Schalter auf die Position
.
Innenleuchte ausgeschaltet O
Drücken Sie den Schalter auf die Position O ⇒Abb. 79.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Innenleuchte vorne Typ 2Mit dem Schalter ⇒Abb. 80 können Sie folgende Positionen einstellen:
Türkontaktschaltung

Der Kippschalter steht gerade (nicht betätigt). Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeuges oder Einsch alten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Abb. 79 Ausschnitt aus
Dachhimmel: Innen-
leuchte vorne
AA
Abb. 80 Ausschnitt aus
Dachhimmel: Innen-
leuchte vorne
AA
altea_XL aleman.book Seite 120 Mittwoch, 12. September 2007 6:09 18

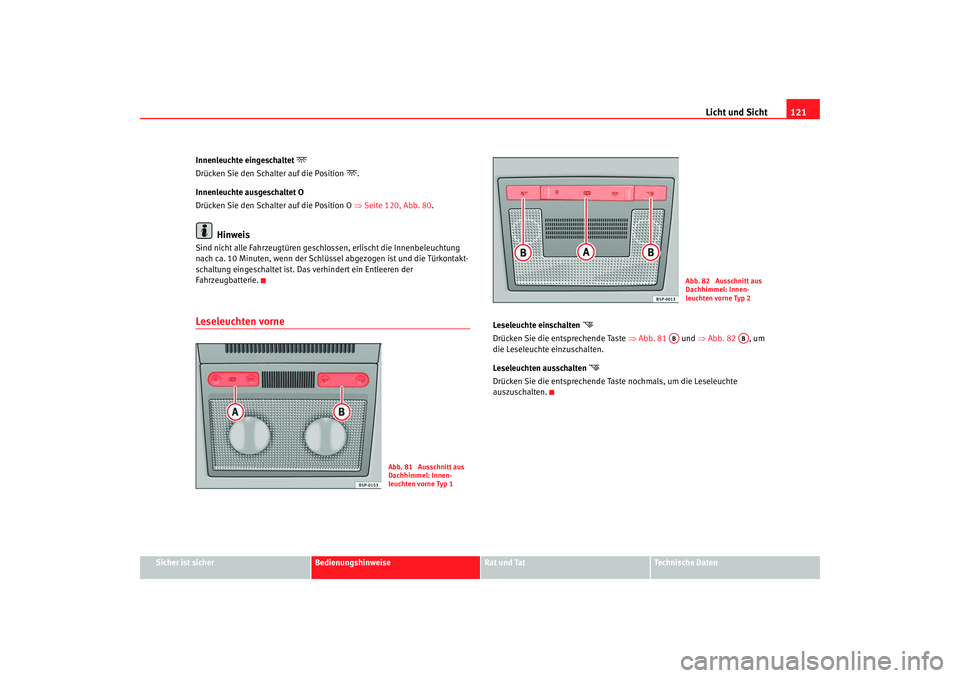

Licht und Sicht121
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Innenleuchte eingeschaltet

Drücken Sie den Schalter auf die Position
.
Innenleuchte ausgeschaltet O
Drücken Sie den Schalter auf die Position O ⇒Seite 120, Abb. 80.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüsse l abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Leseleuchten vorne
Leseleuchte einschalten

Drücken Sie die entsprechende Taste ⇒Abb. 81 und ⇒Abb. 82 , um
die Leseleuchte einzuschalten.
Leseleuchten ausschalten

Drücken Sie die entsprechende Taste nochmals, um die Leseleuchte
auszuschalten.
Abb. 81 Ausschnitt aus
Dachhimmel: Innen-
leuchten vorne Typ 1
Abb. 82 Ausschnitt aus
Dachhimmel: Innen-
leuchten vorne Typ 2
AB
AB
altea_XL aleman.book Seite 121 Mittwoch, 12. September 2007 6:09 18

Licht und Sicht

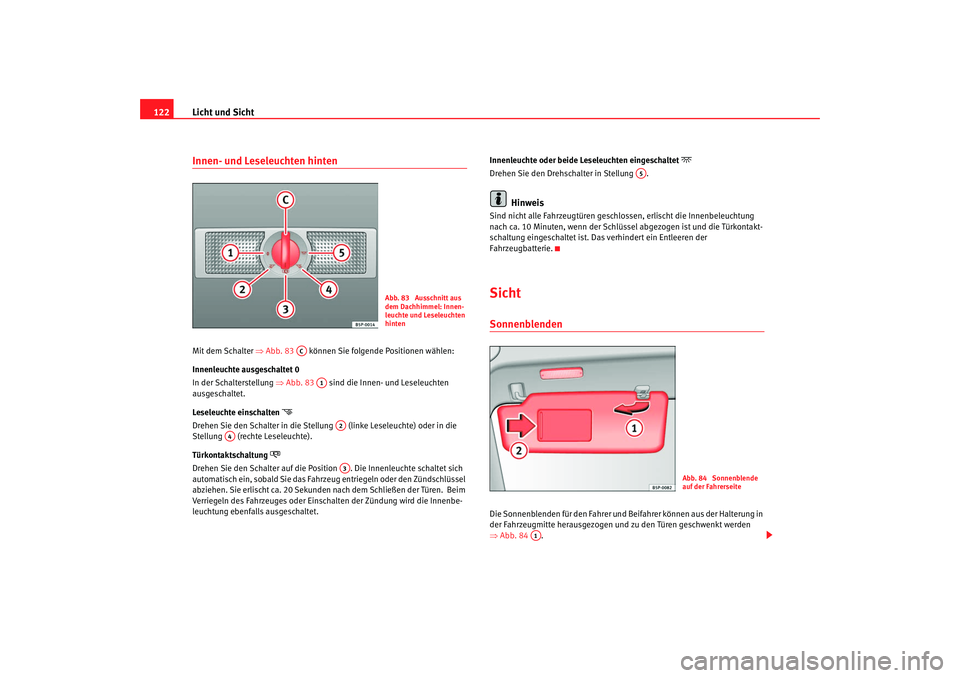

122Innen- und Leseleuchten hinten Mit dem Schalter ⇒Abb. 83 können Sie folgende Positionen wählen:
Innenleuchte ausgeschaltet 0
In der Schalterstellung ⇒Abb. 83 sind die Innen- und Leseleuchten
ausgeschaltet.
Leseleuchte einschalten

Drehen Sie den Schalter in die Stellung (linke Leseleuchte) oder in die
Stellung (rechte Leseleuchte).
Türkontaktschaltung

Drehen Sie den Schalter auf die Position . Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeu g entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeuges oder Einsch alten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet. Innenleuchte oder beide Leseleuchten eingeschaltet

Drehen Sie den Drehschalter in Stellung .
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.SichtSonnenblendenDie Sonnenblenden für den Fahrer und
Beifahrer können aus der Halterung in
der Fahrzeugmitte herausgezogen und zu den Türen geschwenkt werden
⇒ Abb. 84 .
Abb. 83 Ausschnitt aus
dem Dachhimmel: Innen-
leuchte und Leseleuchten
hinten
AC
A1
A2
A4
A3
A5
Abb. 84 Sonnenblende
auf der Fahrerseite
A1
altea_XL aleman.book Seite 122 Mittwoch, 12. September 2007 6:09 18

Licht und Sicht123
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

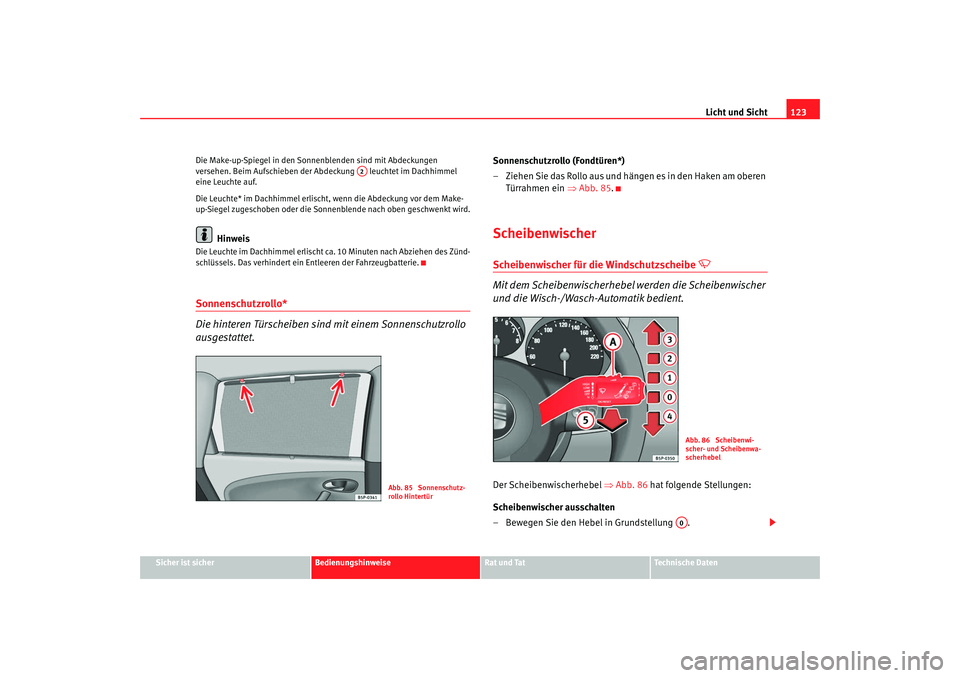

Die Make-up-Spiegel in den Sonne
nblenden sind mit Abdeckungen
versehen. Beim Aufschieben der Ab deckung leuchtet im Dachhimmel
eine Leuchte auf.
Die Leuchte* im Dachhimmel erlischt, wenn die Abdeckung vor dem Make-
up-Siegel zugeschoben oder die Sonnenblende nach oben geschwenkt wird.
Hinweis
Die Leuchte im Dachhimmel erlischt ca. 10 Minuten nach Abziehen des Zünd-
schlüssels. Das verhindert ein Entleeren der Fahrzeugbatterie.Sonnenschutzrollo*
Die hinteren Türscheiben sind mit einem Sonnenschutzrollo
ausgestattet.
Sonnenschutzrollo (Fondtüren*)
– Ziehen Sie das Rollo aus und hängen es in den Haken am oberen Türrahmen ein ⇒ Abb. 85.ScheibenwischerScheibenwischer für die Windschutzscheibe


Mit dem Scheibenwischerhebel werden die Scheibenwischer
und die Wisch-/Wasch-Automatik bedient.
Der Scheibenwischerhebel ⇒Abb. 86 hat folgende Stellungen:
Scheibenwischer ausschalten
– Bewegen Sie den Hebel in Grundstellung .
A2
Abb. 85 Sonnenschutz-
rollo Hintertür
Abb. 86 Scheibenwi-
scher- und Scheibenwa-
scherhebelA0
altea_XL aleman.book Seite 123 Mittwoch, 12. September 2007 6:09 18

Licht und Sicht
124

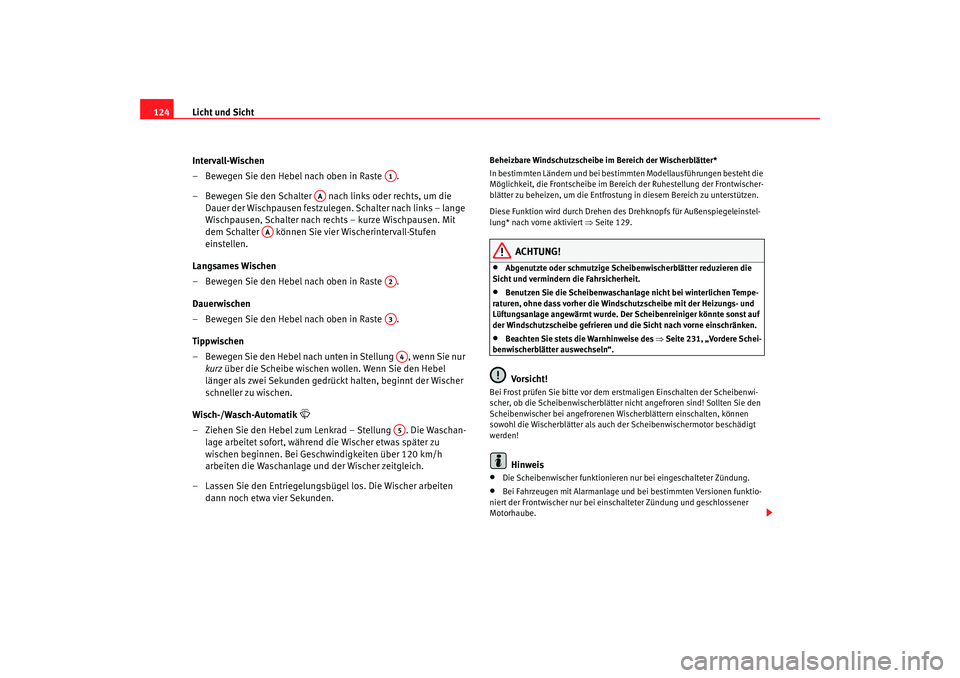

Intervall-Wischen
– Bewegen Sie den Hebel nach oben in Raste .
– Bewegen Sie den Schalter nach links oder rechts, um die Dauer der Wischpausen festzulegen. Schalter nach links – lange
Wischpausen, Schalter nach rechts – kurze Wischpausen. Mit
dem Schalter können Sie vier Wischerintervall-Stufen
einstellen.
Langsames Wischen
– Bewegen Sie den Hebel nach oben in Raste .
Dauerwischen
– Bewegen Sie den Hebel nach oben in Raste .
Tippwischen
– Bewegen Sie den Hebel nach unten in Stellung , wenn Sie nur kurz über die Scheibe wischen wollen. Wenn Sie den Hebel
länger als zwei Sekunden gedrückt halten, beginnt der Wischer
schneller zu wischen.
Wisch-/Wasch-Automatik

– Ziehen Sie den Hebel zum Lenkrad – Stellung . Die Waschan- lage arbeitet sofort, während die Wischer etwas später zu
wischen beginnen. Bei Geschwindigkeiten über 120 km/h
arbeiten die Waschanlage und der Wischer zeitgleich.
– Lassen Sie den Entriegelungsbügel los. Die Wischer arbeiten dann noch etwa vier Sekunden.
Beheizbare Windschutzscheibe im Bereich der Wischerblätter*
In bestimmten Ländern und bei besti mmten Modellausführungen besteht die
Möglichkeit, die Frontscheibe im Bereich der Ruhestellung der Frontwischer-
blätter zu beheizen, um die Entfrostung in diesem Bereich zu unterstützen.
Diese Funktion wird durch Drehen des Drehknopfs für Außenspiegeleinstel-
lung* nach vorne aktiviert ⇒Seite 129.
ACHTUNG!
•
Abgenutzte oder schmutzige Scheibenwischerblätter reduzieren die
Sicht und vermindern die Fahrsicherheit.
•
Benutzen Sie die Scheibenwaschanlage nicht bei winterlichen Tempe-
raturen, ohne dass vorher die Windschutzscheibe mit der Heizungs- und
Lüftungsanlage angewärmt wurde. Der Scheibenreiniger könnte sonst auf
der Windschutzscheibe gefrieren und die Sicht nach vorne einschränken.
•
Beachten Sie stets die Warnhinweise des ⇒Seite 231, „Vordere Schei-
benwischerblätter auswechseln“.Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten der Scheibenwi-
scher, ob die Scheibenwischerblätter nicht angefroren sind! Sollten Sie den
Scheibenwischer bei angefrorenen Wi scherblättern einschalten, können
sowohl die Wischerblätter als auch der Scheibenwischermotor beschädigt
werden!
Hinweis
•
Die Scheibenwischer funktionieren nur bei eingeschalteter Zündung.
•
Bei Fahrzeugen mit Alarmanlage und bei bestimmten Versionen funktio-
niert der Frontwischer nur bei eins chalteter Zündung und geschlossener
Motorhaube.
A1
AA
AA
A2A3A4A5
altea_XL aleman.book Seite 124 Mittwoch, 12. September 2007 6:09 18

Licht und Sicht125
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

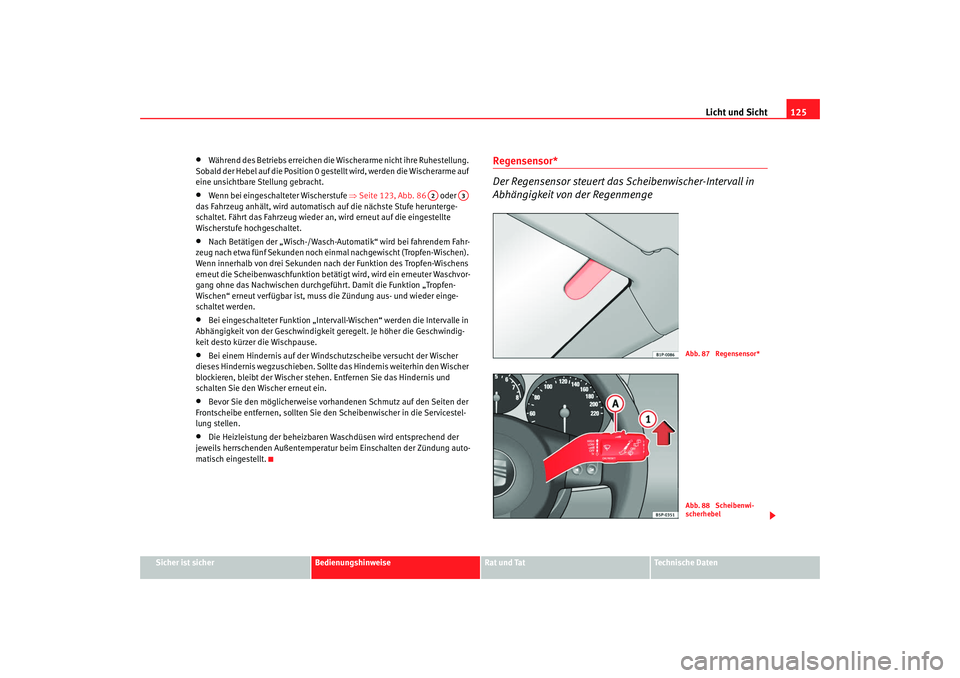

Während des Betriebs erreichen die Wischerarme nicht ihre Ruhestellung.
Sobald der Hebel auf die Position 0 gestellt wird, werden die Wischerarme auf
eine unsichtbare Stellung gebracht.
•
Wenn bei eingeschalteter Wischerstufe ⇒Seite 123, Abb. 86 oder
das Fahrzeug anhält, wird automatisch auf die nächste Stufe herunterge-
schaltet. Fährt das Fahrzeug wieder an, wird erneut auf die eingestellte
Wischerstufe hochgeschaltet.
•
Nach Betätigen der „Wisch-/Wasch-Automatik“ wird bei fahrendem Fahr-
zeug nach etwa fünf Sekunden noch einmal nachgewischt (Tropfen-Wischen).
Wenn innerhalb von drei Sekunden nach der Funktion des Tropfen-Wischens
erneut die Scheibenwaschfunktion betäti gt wird, wird ein erneuter Waschvor-
gang ohne das Nachwischen durchgeführt. Damit die Funktion „Tropfen-
Wischen“ erneut verfügbar ist, muss die Zündung aus- und wieder einge-
schaltet werden.
•
Bei eingeschalteter Funktion „Intervall-Wischen“ werden die Intervalle in
Abhängigkeit von der Geschwindigkeit geregelt. Je höher die Geschwindig-
keit desto kürzer die Wischpause.
•
Bei einem Hindernis auf der Windsc hutzscheibe versucht der Wischer
dieses Hindernis wegzuschieben. Sollte das Hindernis weiterhin den Wischer
blockieren, bleibt der Wischer stehen. Entfernen Sie das Hindernis und
schalten Sie den Wischer erneut ein.
•
Bevor Sie den möglicherweise vorhan denen Schmutz auf den Seiten der
Frontscheibe entfernen, sollten Sie den Scheibenwischer in die Servicestel-
lung stellen.
•
Die Heizleistung der behe izbaren Waschdüsen wird entsprechend der
jeweils herrschenden Außentemperatur beim Einschalten der Zündung auto-
matisch eingestellt.
Regensensor*
Der Regensensor steuert das Scheibenwischer-Intervall in
Abhängigkeit von der Regenmenge
A2
A3
Abb. 87 Regensensor*Abb. 88 Scheibenwi-
scherhebel
altea_XL aleman.book Seite 125 Mittwoch, 12. September 2007 6:09 18

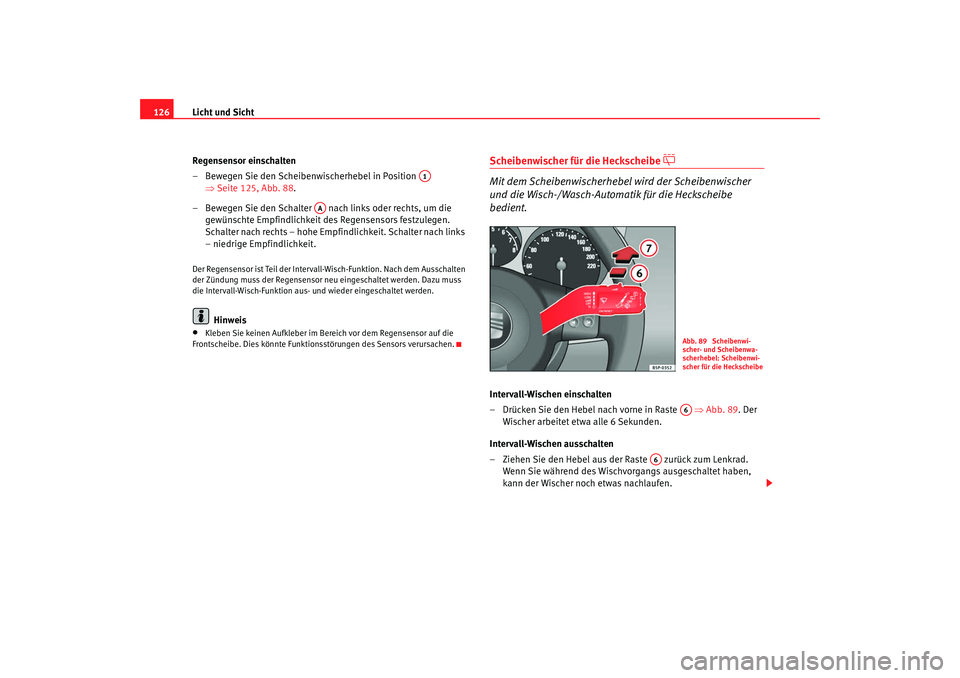

Licht und Sicht
126
Regensensor einschalten
– Bewegen Sie den Scheibenwischerhebel in Position ⇒Seite 125, Abb. 88 .
– Bewegen Sie den Schalter nach links oder rechts, um die gewünschte Empfindlichkeit des Regensensors festzulegen.
Schalter nach rechts – hohe Empfindlichkeit. Schalter nach links
– niedrige Empfindlichkeit.Der Regensensor ist Teil der Intervall-Wisch-Funktion. Nach dem Ausschalten
der Zündung muss der Regensensor ne u eingeschaltet werden. Dazu muss
die Intervall-Wisch-Funktion aus- und wieder eingeschaltet werden.
Hinweis
•
Kleben Sie keinen Aufkleber im Bereich vor dem Regensensor auf die
Frontscheibe. Dies könnte Funktion sstörungen des Sensors verursachen.
Scheibenwischer für die Heckscheibe


Mit dem Scheibenwischerhebel wird der Scheibenwischer
und die Wisch-/Wasch-Automatik für die Heckscheibe
bedient.
Intervall-Wischen einschalten
– Drücken Sie den Hebel nach vorne in Raste ⇒Abb. 89. Der
Wischer arbeitet etwa alle 6 Sekunden.
Intervall-Wischen ausschalten
– Ziehen Sie den Hebel aus der Raste zurück zum Lenkrad. Wenn Sie während des Wischvorgangs ausgeschaltet haben,
kann der Wischer noch etwas nachlaufen.
A1
AA
Abb. 89 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Scheibenwi-
scher für die HeckscheibeA6
A6
altea_XL aleman.book Seite 126 Mittwoch, 12. September 2007 6:09 18

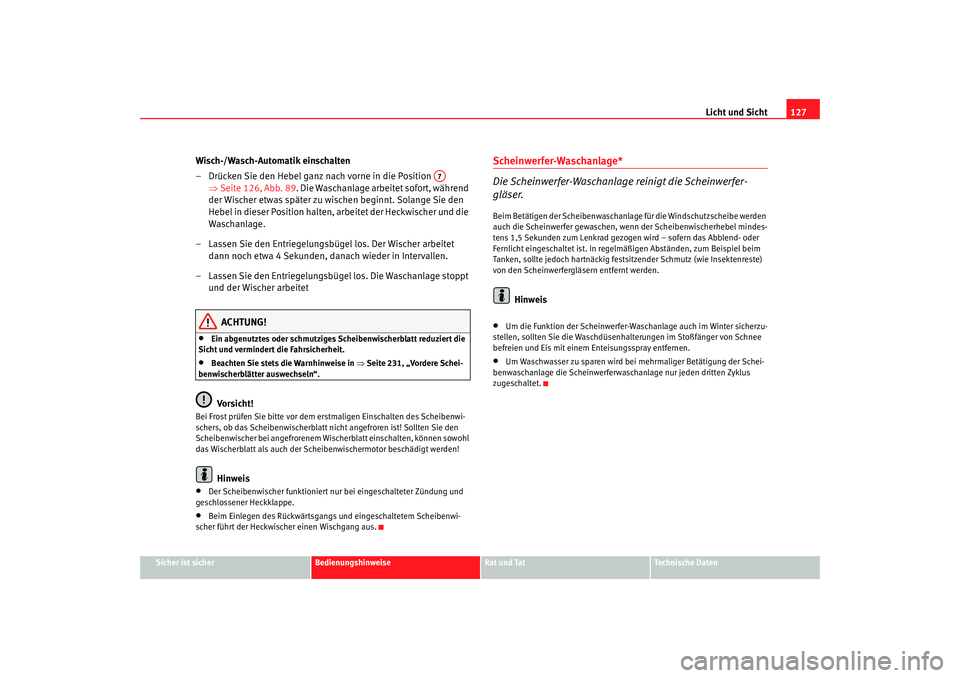

Licht und Sicht127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Wisch-/Wasch-Automatik einschalten
– Drücken Sie den Hebel ganz nach vorne in die Position
⇒Seite 126, Abb. 89 . Die Waschanlage arbeitet sofort, während
der Wischer etwas später zu wischen beginnt. Solange Sie den
Hebel in dieser Position halten, arbeitet der Heckwischer und die
Waschanlage.
– Lassen Sie den Entriegelungsbügel los. Der Wischer arbeitet dann noch etwa 4 Sekunden, danach wieder in Intervallen.
– Lassen Sie den Entriegelungsbügel los. Die Waschanlage stoppt und der Wischer arbeitet
ACHTUNG!
•
Ein abgenutztes oder schmutziges Sc heibenwischerblatt reduziert die
Sicht und vermindert die Fahrsicherheit.
•
Beachten Sie stets die Warnhinweise in ⇒Seite 231, „Vordere Schei-
benwischerblätter auswechseln“.Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten des Scheibenwi-
schers, ob das Scheibenwischerblatt nicht angefroren ist! Sollten Sie den
Scheibenwischer bei angefrorenem Wischerblatt einschalten, können sowohl
das Wischerblatt als auch der Scheibenwischermotor beschädigt werden!
Hinweis
•
Der Scheibenwischer funktioniert nur bei eingeschalteter Zündung und
geschlossener Heckklappe.
•
Beim Einlegen des Rückwärtsgangs und eingeschaltetem Scheibenwi-
scher führt der Heckwischer einen Wischgang aus.
Scheinwerfer-Waschanlage*
Die Scheinwerfer-Waschanlage reinigt die Scheinwerfer-
gläser.Beim Betätigen der Scheibenwaschanlag e für die Windschutzscheibe werden
auch die Scheinwerfer gewaschen, wenn der Scheibenwischerhebel mindes-
tens 1,5 Sekunden zum Lenkrad gezogen wird – sofern das Abblend- oder
Fernlicht eingeschaltet ist. In regelmäßigen Abständen, zum Beispiel beim
Tanken, sollte jedoch hartnäckig festsitzender Schmutz (wie Insektenreste)
von den Scheinwerfergläsern entfernt werden.
Hinweis
•
Um die Funktion der Scheinwerfer-Waschanlage auch im Winter sicherzu-
stellen, sollten Sie die Waschdüsenhalterungen im Stoßfänger von Schnee
befreien und Eis mit einem Enteisungsspray entfernen.
•
Um Waschwasser zu sparen wird bei mehrmaliger Betätigung der Schei-
benwaschanlage die Scheinwerferwasc hanlage nur jeden dritten Zyklus
zugeschaltet.
A7
altea_XL aleman.book Seite 127 Mittwoch, 12. September 2007 6:09 18

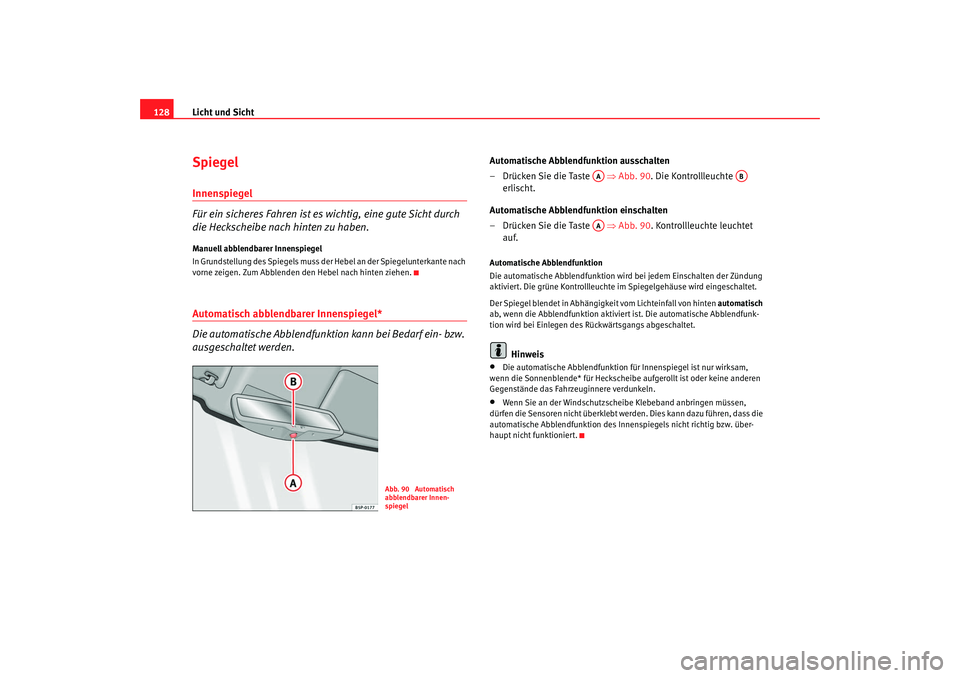

Licht und Sicht
128SpiegelInnenspiegel
Für ein sicheres Fahren ist es wichtig, eine gute Sicht durch
die Heckscheibe nach hinten zu haben.Manuell abblendbarer Innenspiegel
In Grundstellung des Spiegels muss de r Hebel an der Spiegelunterkante nach
vorne zeigen. Zum Abblenden den Hebel nach hinten ziehen.Automatisch abblendbarer Innenspiegel*
Die automatische Abblendfunktion kann bei Bedarf ein- bzw.
ausgeschaltet werden.
Automatische Abblendfunktion ausschalten
– Drücken Sie die Taste ⇒Abb. 90 . Die Kontrollleuchte
erlischt.
Automatische Abblendfunktion einschalten
– Drücken Sie die Taste ⇒Abb. 90 . Kontrollleuchte leuchtet
auf.Automatische Abblendfunktion
Die automatische Abblendfunktion wird bei jedem Einschalten der Zündung
aktiviert. Die grüne Kontrollleuchte im Spiegelgehäuse wird eingeschaltet.
Der Spiegel blendet in Abhängigkeit vom Lichteinfall von hinten automatisch
ab, wenn die Abblendfunktion aktiviert ist. Die automatische Abblendfunk-
tion wird bei Einlegen des Rückwärtsgangs abgeschaltet.
Hinweis
•
Die automatische Abblendfunktion für Innenspiegel ist nur wirksam,
wenn die Sonnenblende* für Heckscheibe aufgerollt ist oder keine anderen
Gegenstände das Fahrzeuginnere verdunkeln.
•
Wenn Sie an der Windschutzscheibe Klebeband anbringen müssen,
dürfen die Sensoren nicht überklebt werden. Dies kann dazu führen, dass die
automatische Abblendfunktion des Innenspiegels nicht richtig bzw. über-
haupt nicht funktioniert.
Abb. 90 Automatisch
abblendbarer Innen-
spiegel
AA
AB
AA
altea_XL aleman.book Seite 128 Mittwoch, 12. September 2007 6:09 18
