alarm Seat Altea Freetrack 2008 Manual de instrucciones (in Spanish)

Índice3
ÍndiceEstructura de este manual
. . . . . . . .
Contenidos
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Seguridad ante todo
. . . . . . . . . . . . . . .
Conducción segura
. . . . . . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
Posición correcta de los ocupantes del vehículo
Área de los pedales . . . . . . . . . . . . . . . . . . . . . . .
Transporte de objetos . . . . . . . . . . . . . . . . . . . . .
Cinturones de seguridad
. . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
La finalidad de los cinturones de seguridad . . .
Cinturones de seguridad . . . . . . . . . . . . . . . . . . .
Pretensores del cinturón . . . . . . . . . . . . . . . . . . .
Sistema de airbags
. . . . . . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
Airbags frontales . . . . . . . . . . . . . . . . . . . . . . . . .
Airbags laterales* . . . . . . . . . . . . . . . . . . . . . . . .
Airbags para la cabeza . . . . . . . . . . . . . . . . . . . .
Desactivación de los airbags* . . . . . . . . . . . . . .
Seguridad infantil
. . . . . . . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
Asientos para niños . . . . . . . . . . . . . . . . . . . . . . .
Fijar el asiento para niños . . . . . . . . . . . . . . . . . .
Instrucciones de Manejo
. . . . . . . . . .
Puesto de conducción
. . . . . . . . . . . . . . . . . . . .
Cuadro general . . . . . . . . . . . . . . . . . . . . . . . . . .
Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pantalla digital del cuadro de instrumentos . . .
Menús del cuadro de instrumentos* . . . . . . . . .
Testigos de control y de advertencia . . . . . . . . .
Mandos en el volante
. . . . . . . . . . . . . . . . . . . . .
Generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema audio . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema de Radionavegación . . . . . . . . . . . . . . .
Apertura y cierre
. . . . . . . . . . . . . . . . . . . . . . . . . .
Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . .
Llaves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mando a distancia por radiofrecuencia . . . . . . .
Alarma antirrobo* . . . . . . . . . . . . . . . . . . . . . . . .
Portón trasero . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Techo corredizo/ deflector* . . . . . . . . . . . . . . . .
Luces y visibilidad
. . . . . . . . . . . . . . . . . . . . . . . .
Luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luces interiores . . . . . . . . . . . . . . . . . . . . . . . . . .
Visibilidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Limpiacristales . . . . . . . . . . . . . . . . . . . . . . . . . .
Espejos retrovisores . . . . . . . . . . . . . . . . . . . . . .
Asientos y portaobjetos
. . . . . . . . . . . . . . . . . . .
La importancia del ajuste correcto de los
asientos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Apoyacabezas . . . . . . . . . . . . . . . . . . . . . . . . . . .
Asientos delanteros . . . . . . . . . . . . . . . . . . . . . .
Asientos traseros . . . . . . . . . . . . . . . . . . . . . . . . .
Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cenicero*, encendedor* y tomas de corriente . .
Triángulo de preseñalización, botiquín y extintor
de incendios . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maletero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatización
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Calefacción . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2C-Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . .
Observaciones generales . . . . . . . . . . . . . . . . . .
Conducción
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dirección . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cerradura de encendido . . . . . . . . . . . . . . . . . . .
Arrancar y parar el motor . . . . . . . . . . . . . . . . . .
Cambio manual . . . . . . . . . . . . . . . . . . . . . . . . . .
Cambio automático* / cambio automático DSG*
Freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema acústico de ayuda al aparcamiento* . .
Regulador de velocidad (GRA)* . . . . . . . . . . . . .
Consejos prácticos
. . . . . . . . . . . . . . . . .
Tecnología inteligente
. . . . . . . . . . . . . . . . . . . .
Frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema antibloqueo y antipatinaje M-ABS (ABS y
TCS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Programa electrónico de estabilización (ESP)* .
Conducción y medio ambiente
. . . . . . . . . . . .
Rodaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema de depuración de los gases de escape
Conducción económica y medioambiental . . . .
Viajes al extranjero . . . . . . . . . . . . . . . . . . . . . . .
5
6
7
7
7
10
16
17
19
19
21
25
29
31
31
35
38
42
45
47
47
50
53 57
57
57
59
62
68
77
88
88
89
93
97
97
104
106
108
110
112
115
118
118
126
129
130
134
137
137
138
140
142
144 153
156
157
161
161
163
167
172
173
173
174
175
176
179
180
185
187
189
193
193
193
194
195
201
201
202
203
205
Altea Freetrack_ES.book Seite 3 M
ittwoch, 17. Dezember 2008 6:11 18

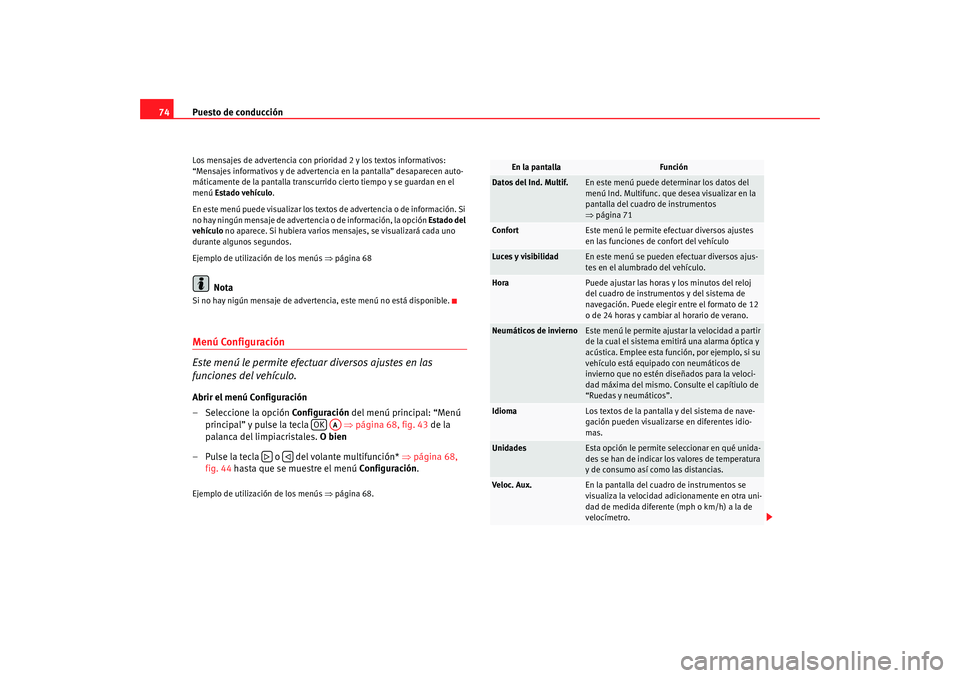

Puesto de conducción
74Los mensajes de advertencia con prioridad 2 y los textos informativos:
“Mensajes informativos y de advertencia en la pantalla” desaparecen auto-
máticamente de la pantalla transcurrido cierto tiempo y se guardan en el
menú Estado vehículo.
En este menú puede visualizar los textos de advertencia o de información. Si
no hay ningún mensaje de adverten cia o de información, la opción Estado del
vehículo no aparece. Si hubiera varios mensajes, se visualizará cada uno
durante algunos segundos.
Ejemplo de utilización de los menús ⇒página 68
Nota
Si no hay nigún mensaje de advertencia, este menú no está disponible.Menú Configuración
Este menú le permite efectuar diversos ajustes en las
funciones del vehículo.Abrir el menú Configuración
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla ⇒página 68, fig. 43 de la
palanca del limpiacristales. O bien
– Pulse la tecla o del volante multifunción* ⇒página 68,
fig. 44 hasta que se muestre el menú Configuración.Ejemplo de utilización de los menús ⇒página 68.
OK
AA


En la pantalla
Función
Datos del Ind. Multif.
En este menú puede determinar los datos del
menú Ind. Multifunc. que desea visualizar en la
pantalla del cuadro de instrumentos
⇒página 71
Confort
Este menú le permite efectuar diversos ajustes
en las funciones de confort del vehículo
Luces y visibilidad
En este menú se pueden efectuar diversos ajus-
tes en el alumbrado del vehículo.
Hora
Puede ajustar las horas y los minutos del reloj
del cuadro de instrumentos y del sistema de
navegación. Puede elegir entre el formato de 12
o de 24 horas y cambiar al horario de verano.
Neumáticos de invierno
Este menú le permite ajus tar la velocidad a partir
de la cual el sistema emitirá una alarma óptica y
acústica. Emplee esta función, por ejemplo, si su
vehículo está equipado co n neumáticos de
invierno que no estén diseñados para la veloci-
dad máxima del mismo. Consulte el capítiulo de
“Ruedas y neumáticos”.
Idioma
Los textos de la pantalla y del sistema de nave-
gación pueden visualizarse en diferentes idio-
mas.
Unidades
Esta opción le permite seleccionar en qué unida-
des se han de indicar los valores de temperatura
y de consumo así como las distancias.
Veloc. Aux.
En la pantalla del cua dro de instrumentos se
visualiza la velocidad adicionamente en otra uni-
dad de medida diferente (mph o km/h) a la de
velocímetro.
Altea Freetrack_ES.book Seite 74 Mittwoch, 17. Dezember 2008 6:11 18

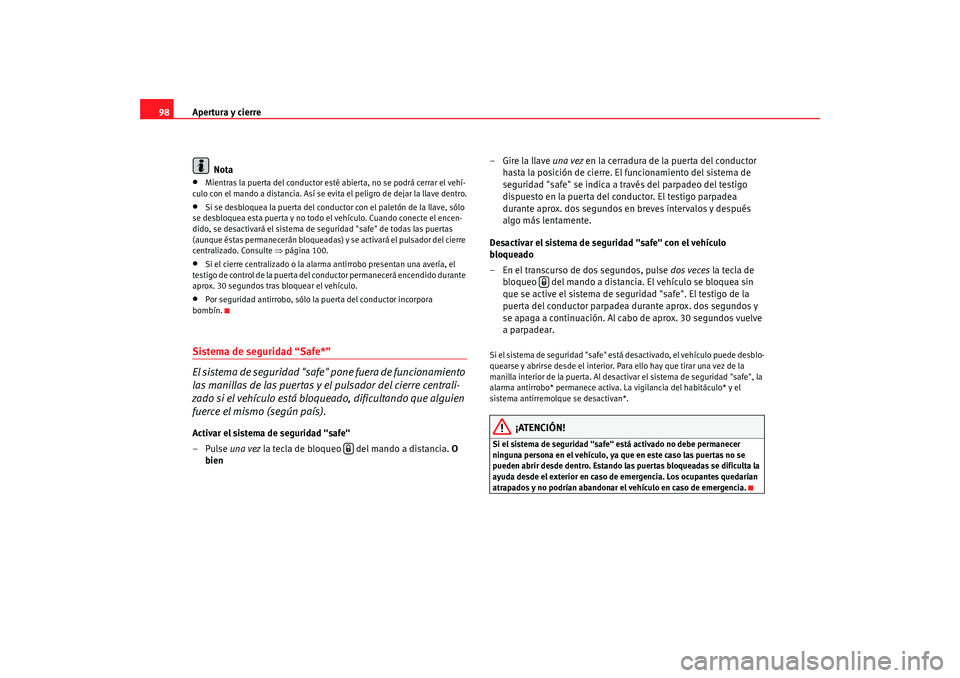

Apertura y cierre
98
Nota•
Mientras la puerta del conductor esté abierta, no se podrá cerrar el vehí-
culo con el mando a distancia. Así se evita el peligro de dejar la llave dentro.
•
Si se desbloquea la puerta del conductor con el paletón de la llave, sólo
se desbloquea esta puerta y no todo el vehículo. Cuando conecte el encen-
dido, se desactivará el sistema de seguridad "safe" de todas las puertas
(aunque éstas permanecerán bloqueadas) y se activará el pulsador del cierre
centralizado. Consulte ⇒página 100.
•
Si el cierre centralizado o la alarma antirrobo presentan una avería, el
testigo de control de la puerta del conductor permanecerá encendido durante
aprox. 30 segundos tras bloquear el vehículo.
•
Por seguridad antirrobo, sólo la puerta del conductor incorpora
bombín.
Sistema de seguridad “Safe*”
El sistema de seguridad "safe" pone fuera de funcionamiento
las manillas de las puertas y el pulsador del cierre centrali-
zado si el vehículo está bloqueado, dificultando que alguien
fuerce el mismo (según país).Activar el sistema de seguridad "safe"
–Pulse una vez la tecla de bloqueo del mando a distancia. O
bien – Gire la llave una vez
en la cerradura de la puerta del conductor
hasta la posición de cierre. El funcionamiento del sistema de
seguridad "safe" se indica a través del parpadeo del testigo
dispuesto en la puerta del co nductor. El testigo parpadea
durante aprox. dos segundos en breves intervalos y después
algo más lentamente.
Desactivar el sistema de seguridad "safe" con el vehículo
bloqueado
– En el transcurso de dos segundos, pulse dos veces la tecla de
bloqueo del mando a distancia. El vehículo se bloquea sin
que se active el sistema de seguridad "safe". El testigo de la
puerta del conductor parpadea durante aprox. dos segundos y
se apaga a continuación. Al cabo de aprox. 30 segundos vuelve
a parpadear.
Si el sistema de seguridad "safe" está desactivado, el vehículo puede desblo-
quearse y abrirse desde el interior. Para ello hay que tirar una vez de la
manilla interior de la puerta. Al desactivar el sistema de seguridad "safe", la
alarma antirrobo* permanece activa. La vigilancia del habitáculo* y el
sistema antirremolque se desactivan*.
¡ATENCIÓN!
Si el sistema de seguridad "safe" está activado no debe permanecer
ninguna persona en el vehículo, ya que en este caso las puertas no se
pueden abrir desde dentro. Estando las puertas bloqueadas se dificulta la
ayuda desde el exterior en caso de emergencia. Los ocupantes quedarían
atrapados y no podrían abandonar el vehículo en caso de emergencia.


Altea Freetrack_ES.book Seite 98 Mittwoch, 17. Dezember 2008 6:11 18

Apertura y cierre99
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

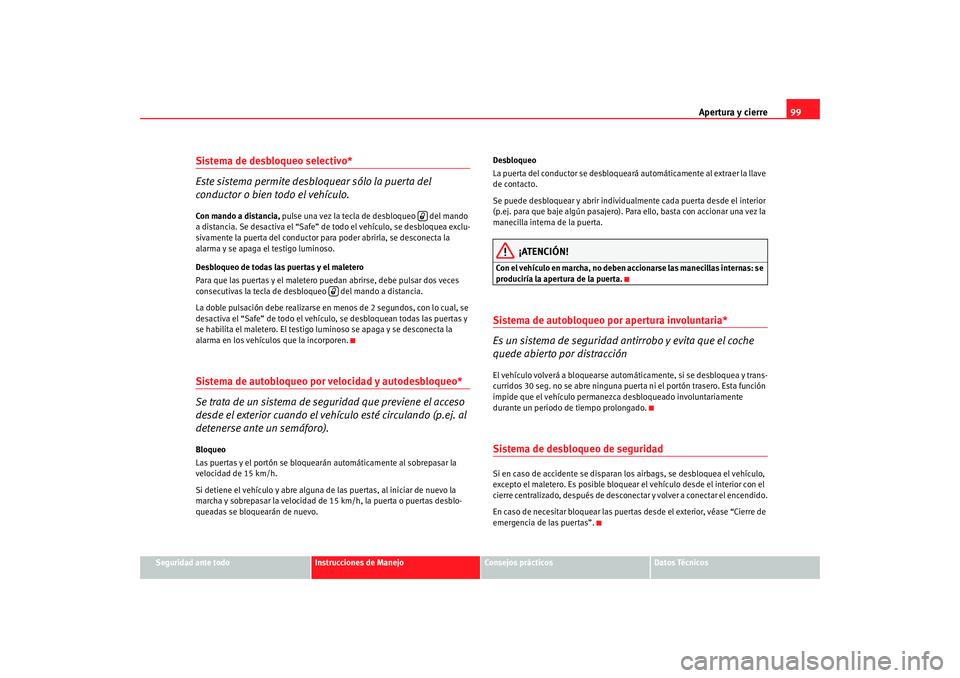

Sistema de desbloqueo selectivo*
Este sistema permite desbloquear sólo la puerta del
conductor o bien todo el vehículo.Con mando a distancia, pulse una vez la tecla de desbloqueo del mando
a distancia. Se desactiva el “Safe” de todo el vehículo, se desbloquea exclu-
sivamente la puerta del conductor para poder abrirla, se desconecta la
alarma y se apaga el testigo luminoso.
Desbloqueo de todas las puertas y el maletero
Para que las puertas y el maletero puedan abrirse, debe pulsar dos veces
consecutivas la tecla de desbloqueo del mando a distancia.
La doble pulsación debe realizarse en menos de 2 segundos, con lo cual, se
desactiva el “Safe” de todo el vehículo, se desbloquean todas las puertas y
se habilita el maletero. El testigo luminoso se apaga y se desconecta la
alarma en los vehículos que la incorporen.Sistema de autobloqueo por velocidad y autodesbloqueo*
Se trata de un sistema de segu ridad que previene el acceso
desde el exterior cuando el vehículo esté circulando (p.ej. al
detenerse ante un semáforo).Bloqueo
Las puertas y el portón se bloquearán automáticamente al sobrepasar la
velocidad de 15 km/h.
Si detiene el vehículo y abre alguna de las puertas, al iniciar de nuevo la
marcha y sobrepasar la velocidad de 15 km/h, la puerta o puertas desblo-
queadas se bloquearán de nuevo. Desbloqueo
La puerta del conductor se desbloqueará automáticamente al extraer la llave
de contacto.
Se puede desbloquear y abrir individual
mente cada puerta desde el interior
(p.ej. para que baje algún pasajero). Para ello, basta con accionar una vez la
manecilla interna de la puerta.
¡ATENCIÓN!
Con el vehículo en marcha, no deben accionarse las manecillas internas: se
produciría la apertura de la puerta.Sistema de autobloqueo por apertura involuntaria*
Es un sistema de seguridad antirrobo y evita que el coche
quede abierto por distracciónEl vehículo volverá a bloquearse automáticamente, si se desbloquea y trans-
curridos 30 seg. no se abre ninguna puerta ni el portón trasero. Esta función
impide que el vehículo permanezca desbloqueado involuntariamente
durante un periodo de tiempo prolongado.Sistema de desbloqueo de seguridadSi en caso de accidente se disparan los airbags, se desbloquea el vehículo,
excepto el maletero. Es posible bloquear el vehículo desde el interior con el
cierre centralizado, después de desconectar y volver a conectar el encendido.
En caso de necesitar bloquear las puertas desde el exterior, véase “Cierre de
emergencia de las puertas”.


Altea Freetrack_ES.book Seite 99 Mittwoch, 17. Dezember 2008 6:11 18

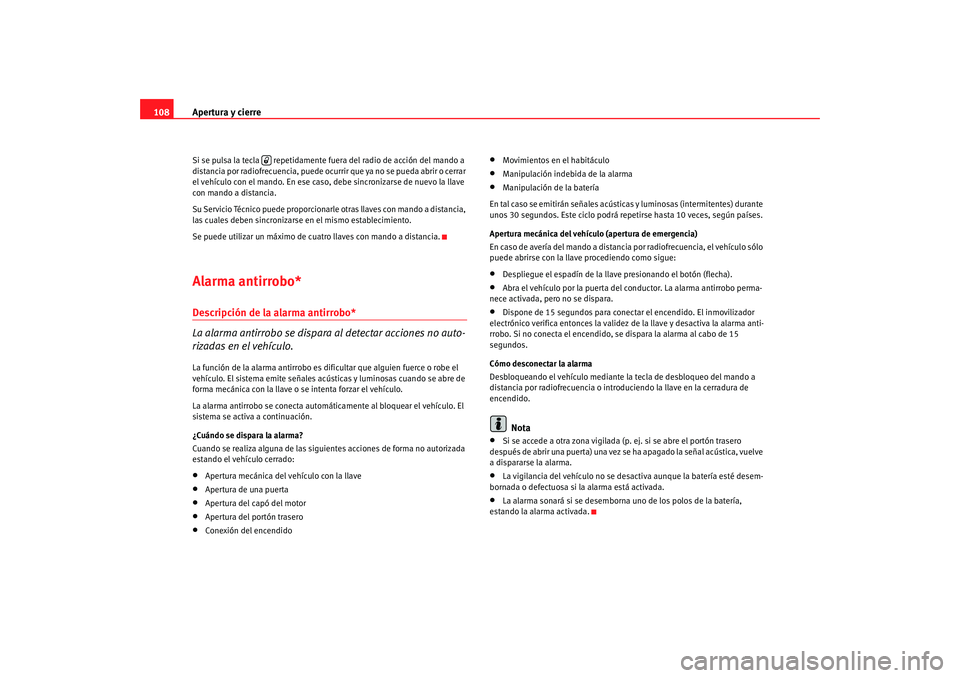

Apertura y cierre
108Si se pulsa la tecla repetidamente fuera del radio de acción del mando a
distancia por radiofrecuencia, puede ocurrir que ya no se pueda abrir o cerrar
el vehículo con el mando. En ese caso , debe sincronizarse de nuevo la llave
con mando a distancia.
Su Servicio Técnico puede proporcionarle otras llaves con mando a distancia,
las cuales deben sincronizarse en el mismo establecimiento.
Se puede utilizar un máximo de cuatro llaves con mando a distancia.Alarma antirrobo*Descripción de la alarma antirrobo*
La alarma antirrobo se dispara al detectar acciones no auto-
rizadas en el vehículo.La función de la alarma antirrobo es dificultar que alguien fuerce o robe el
vehículo. El sistema emite señales acústicas y luminosas cuando se abre de
forma mecánica con la llave o se intenta forzar el vehículo.
La alarma antirrobo se conecta automáticamente al bloquear el vehículo. El
sistema se activa a continuación.
¿Cuándo se dispara la alarma?
Cuando se realiza alguna de las siguie ntes acciones de forma no autorizada
estando el vehículo cerrado:•
Apertura mecánica del vehículo con la llave
•
Apertura de una puerta
•
Apertura del capó del motor
•
Apertura del portón trasero
•
Conexión del encendido
•
Movimientos en el habitáculo
•
Manipulación indebida de la alarma
•
Manipulación de la batería
En tal caso se emitirán señales acústicas y luminosas (intermitentes) durante
unos 30 segundos. Este ciclo podrá repetirse hasta 10 veces, según países.
Apertura mecánica del vehículo (apertura de emergencia)
En caso de avería del mando a distanci a por radiofrecuencia, el vehículo sólo
puede abrirse con la llave procediendo como sigue:
•
Despliegue el espadín de la llave presionando el botón (flecha).
•
Abra el vehículo por la puerta del co nductor. La alarma antirrobo perma-
nece activada, pero no se dispara.
•
Dispone de 15 segundos para conectar el encendido. El inmovilizador
electrónico verifica entonces la validez de la llave y desactiva la alarma anti-
rrobo. Si no conecta el encendido, se dispara la alarma al cabo de 15
segundos.
Cómo desconectar la alarma
Desbloqueando el vehículo mediante la tecla de desbloqueo del mando a
distancia por radiofrecuencia o introduciendo la llave en la cerradura de
encendido.Nota
•
Si se accede a otra zona vigilada (p. ej. si se abre el portón trasero
después de abrir una puerta) una vez se ha apagado la señal acústica, vuelve
a dispararse la alarma.
•
La vigilancia del vehículo no se desact iva aunque la batería esté desem-
bornada o defectuosa si la alarma está activada.
•
La alarma sonará si se desemborna uno de los polos de la batería,
estando la alarma activada.

Altea Freetrack_ES.book Seite 108 Mittwoch, 17. Dezember 2008 6:11 18

Apertura y cierre109
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Sensor volumétrico*
Función de vigilancia o control incorporada en el sistema de
alarma antirrobo*, que detecta mediante ultrasonidos el
acceso no autorizado al interior del vehículo.El sistema dispone de 3 sensores, 2 emisores y un receptor.
Activación
– Se conecta automáticamente al activar la alarma antirrobo, tanto
si cierra con la llave de forma mecánica, como si pulsa la tecla
del mando a distancia.
Desactivación
– Presione dos veces la tecla del mando a distancia. Sólo se desactiva el sensor volumétrico. El sistema de alarma perma-
nece activado.
¡ATENCIÓN!
•
El sistema de seguridad “safe”, quedará desactivado si se desactiva el
sensor volumétrico.
•
En vehículos en los que se monte una mampara separadora del habitá-
culo, la alarma no funcionará correctamente debido a interferencias en el
sensor.Nota
•
Si ha habido un disparo de la alarma por causa del sensor volumétrico, al
abrir el vehículo se señalizará mediante el parpadeo del testigo de la puerta
del conductor. Este parpadeo será distinto al de la alarma activada.


Altea Freetrack_ES.book Seite 109 Mittwoch, 17. Dezember 2008 6:11 18

Luces y visibilidad131
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Parabrisas calefaccionable en zona escobillas limpiaparabrisas*
En algunos países y en determinadas versiones, existe la posibilidad de
calentar el parabrisas en la zona de reposo de las escobillas del limpiapara-
brisas para ayudar a la descongelación de la zona. Esta función se activa
pulsando la tecla de la luneta térmica
.
¡ATENCIÓN!
•
Las escobillas gastadas o sucias reducen la visibilidad y la seguridad
durante la conducción.
•
No utilice el sistema lavaparabrisas con temperaturas invernales sin
haber calentado previamente el parabrisas con el sistema de calefacción y
ventilación. El líquido del limpiaparabrisas se podría congelar sobre el
parabrisas dificultando así la visibilidad delantera.
•
Tenga siempre en cuenta las advertencias correspondientes del
⇒ página 237, “Cambio de las escobillas del limpiaparabrisas”.¡Cuidado!
Si se han producido heladas, compruebe antes de poner en marcha el limpia-
parabrisas si las escobillas se han helado. Si se activa el sistema limpiapara-
brisas estando las escobillas heladas, éstas podrían deteriorarse y el motor
del limpiaparabrisas podría incluso resultar averiado.
Nota
•
El limpiaparabrisas sólo funcio na con el encendido conectado.
•
En vehículos con alarma y en determinadas versiones, el limpiapara-
brisas sólo funciona con el encendido conectado y el capó cerrado.
•
Durante el funcionamiento, los brazos no alcanzan su posición Parking.
Cuando la palanca se mueve a la po sición 0, éstos se ocultan totalmente.
•
Si se detiene el vehículo estando el limpiaparabrisas funcionando en la
posición ⇒página 130, fig. 85 o en la posición , automáticamente
comenzará a funcionar en una posición inferior. Si el vehículo reinicia la marcha, el limpiaparabrisas seguirá func
ionando en la posición seleccionada
originalmente
•
Tras accionar el “barrido automático del limpia-lavaparabrisas”, volverá a
realizarse un barrido aprox. cinco segundos después, siempre que el vehí-
culo esté circulando (función lagrimeo). Si en un periodo de tiempo inferior a
tres segundos, después de la función de lagrimeo se acciona de nuevo la
función lavaparabrisas, se iniciará un nuevo ciclo de lavado sin realizar el
último barrido. Para volver a disponer de la función “lagrimeo”, deberá
desactivar y activar el encendido.
•
Con la función de “barrido a interva los” conectada, los intervalos tienen
lugar en función de la velocidad. De este modo, cuanto mayor es la velocidad
más corto es el intervalo.
•
Si el limpiaparabrisas encuentra al gún obstáculo en el parabrisas, inten-
tará barrerlo. Si el obstáculo permanece bloqueando el funcionamiento del
limpiaparabrisas, éste se detendrá. Reti re el obstáculo y conecte de nuevo el
limpiaparabrisas.
•
Antes de proceder a la retirada de objetos que pudieran quedar atrapados
en las zonas laterales del parabrisas, lleve siempre los brazos limpiapara-
brisas a la posición horizontal.
•
La potencia calorífica de los eyectores calefactables se regula de forma
automática al conectar el encendido, en función de la temperatura exterior.
A2
A3
Altea Freetrack_ES.book Seite 131 Mittwoch, 17. Dezember 2008 6:11 18

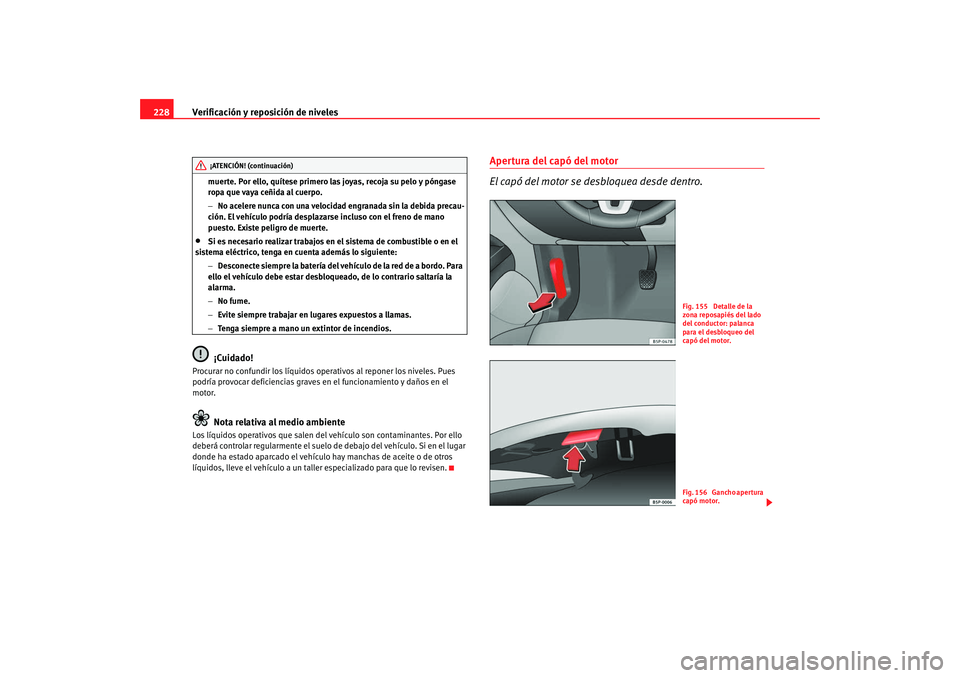

Verificación y reposición de niveles
228
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
− No acelere nunca con una velocidad engranada sin la debida precau-
ción. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.
•
Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
−Desconecte siempre la batería del vehículo de la red de a bordo. Para
ello el vehículo debe estar desbloqueado, de lo contrario saltaría la
alarma.
− No fume.
− Evite siempre trabajar en lugares expuestos a llamas.
− Tenga siempre a mano un extintor de incendios.¡Cuidado!
Procurar no confundir los líquidos operativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el
motor.
Nota relativa al medio ambiente
Los líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lugar
donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen.
Apertura del capó del motor
El capó del motor se desbloquea desde dentro.
¡ATENCIÓN! (continuación)
Fig. 155 Detalle de la
zona reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.Fig. 156 Gancho apertura
capó motor.
Altea Freetrack_ES.book Seite 228 Mittwoch, 17. Dezember 2008 6:11 18

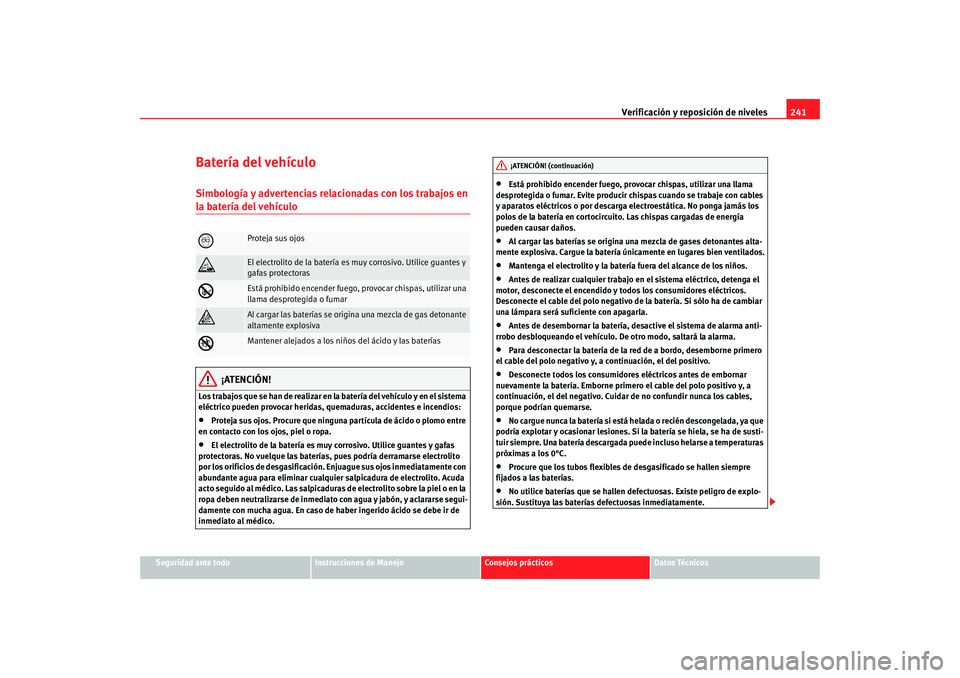

Verificación y reposición de niveles241
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Batería del vehículoSimbología y advertencias relacionadas con los trabajos en la batería del vehículo
¡ATENCIÓN!
Los trabajos que se han de realizar en la batería del vehículo y en el sistema
eléctrico pueden provocar heridas, quemaduras, accidentes e incendios:•
Proteja sus ojos. Procure que ninguna partícula de ácido o plomo entre
en contacto con los ojos, piel o ropa.
•
El electrolito de la batería es muy corrosivo. Utilice guantes y gafas
protectoras. No vuelque las baterías, pues podría derramarse electrolito
por los orificios de desgas ificación. Enjuague sus ojos inmediatamente con
abundante agua para eliminar cualquier salpicadura de electrolito. Acuda
acto seguido al médico. Las salpicaduras de electrolito sobre la piel o en la
ropa deben neutralizarse de inmediato con agua y jabón, y aclararse segui-
damente con mucha agua. En caso de haber ingerido ácido se debe ir de
inmediato al médico.
•
Está prohibido encender fuego, provocar chispas, utilizar una llama
desprotegida o fumar. Evite producir chispas cuando se trabaje con cables
y aparatos eléctricos o por descarga electroestática. No ponga jamás los
polos de la batería en cortocircuito. Las chispas cargadas de energía
pueden causar daños.
•
Al cargar las baterías se origina una mezcla de gases detonantes alta-
mente explosiva. Cargue la batería únicamente en lugares bien ventilados.
•
Mantenga el electrolito y la batería fuera del alcance de los niños.
•
Antes de realizar cualquier trabajo en el sistema eléctrico, detenga el
motor, desconecte el encendido y todos los consumidores eléctricos.
Desconecte el cable del polo negativo de la batería. Si sólo ha de cambiar
una lámpara será suficiente con apagarla.
•
Antes de desembornar la batería, desactive el sistema de alarma anti-
rrobo desbloqueando el vehículo. De otro modo, saltará la alarma.
•
Para desconectar la batería de la red de a bordo, desemborne primero
el cable del polo negativo y, a continuación, el del positivo.
•
Desconecte todos los consumidores eléctricos antes de embornar
nuevamente la batería. Emborne primero el cable del polo positivo y, a
continuación, el del negativo. Cuidar de no confundir nunca los cables,
porque podrían quemarse.
•
No cargue nunca la batería si está helada o recién descongelada, ya que
podría explotar y ocasionar lesiones. Si la batería se hiela, se ha de susti-
tuir siempre. Una batería descargada puede incluso helarse a temperaturas
próximas a los 0°C.
•
Procure que los tubos flexibles de desgasificado se hallen siempre
fijados a las baterías.
•
No utilice baterías que se hallen defectuosas. Existe peligro de explo-
sión. Sustituya las baterías defectuosas inmediatamente.

Proteja sus ojos

El electrolito de la batería es muy corrosivo. Utilice guantes y
gafas protectoras

Está prohibido encender fuego, provocar chispas, utilizar una
llama desprotegida o fumar

Al cargar las baterías se origina una mezcla de gas detonante
altamente explosiva

Mantener alejados a los niños del ácido y las baterías
¡ATENCIÓN! (continuación)
Altea Freetrack_ES.book Seite 241 Mittwoch, 17. Dezember 2008 6:11 18

Situaciones diversas
266Dotación de fusibles, lado izquierdo del tablero de instrumentosFusiblesNúmero
Consumidor
Amperios
1
Libre
2
Libre
3
Libre
4
Libre
5
Libre
6
Libre
7
Libre
8
Libre
9
Airbag
5
10
Alimentación RSE (Pantalla techo)
10
11
Libre
11
Libre
12
Faro xenon izquierdo
10
13
Cuadro instrumentos (nivel de aceite)/Centralita
cableado (BCM)/Calefactor/ ABS, ESP/ Park Pilot/
Gateway/Caudalímetro
5
14
Cambio/Servodirección/Sensor luz de freno/
Remolque/ ABS, ESP/ Haldex/ Interruptor de
luces
10
15
Parabrisas calefactados/ Iluminación instrumen-
tos / Centralita diagnosis/Gestión motor/Calefac-
ción adicional/Faros AFS/Park Pilot
10
16
Faro xenon derecho
10
17
Gestión del motor
10
18
Libre
19
Libre
20
Park Pilot (Ayuda de aparcamiento) / Palanca de
cambio/ Centralita ESP
10
21
Libre
22
Sensor alarma volumétrica/ Bocina alarma
5
23
Diagnosis / Sensor de lluvia/ Interruptor luces
10
24
Libre
25
Acoplamiento centralita cambio automático
20
26
Bomba de vacío
20
27
Alimentación RSE (Pantalla techo)
10
28
Motor limpialuneta/ Centralita cableado
20
29
Libre
30
Toma de corriente / Encendedor
20
31
Libre
32
Libre
33
Calefactor
40
34
Libre
35
Libre
36
Gestión motor
10
37
Gestión motor
10
38
Gestión motor
10
Número
Consumidor
Amperios
Altea Freetrack_ES.book Seite 266 Mittwoch, 17. Dezember 2008 6:11 18
