Seat Altea Freetrack 2009 Manual de instrucciones (in Spanish)

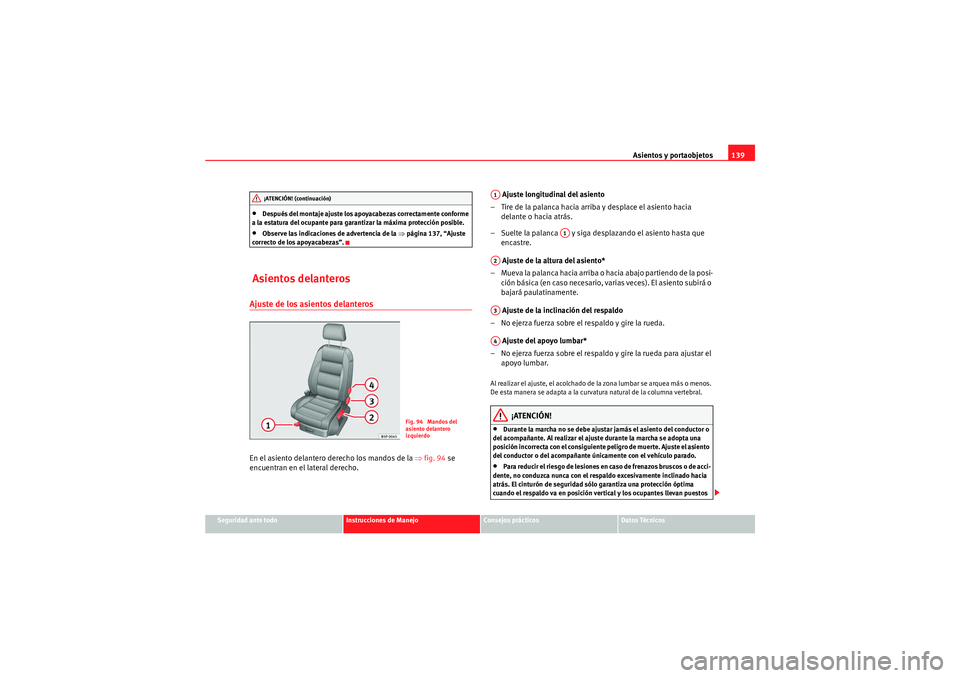

Asientos y portaobjetos139
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•Después del montaje ajuste los apoyacabezas correctamente conforme
a la estatura del ocupante para garantizar la máxima protección posible.•Observe las indicaciones de advertencia de la ⇒página 137, “Ajuste
correcto de los apoyacabezas”.
Asientos delanterosAjuste de los asientos delanteros En el asiento delantero derecho los mandos de la ⇒fig. 94 se
encuentran en el lateral derecho. Ajuste longitudinal del asiento
– Tire de la palanca hacia arriba y desplace el asiento hacia delante o hacia atrás.
– Suelte la palanca y siga desplazando el asiento hasta que encastre.
Ajuste de la altura del asiento*
– Mueva la palanca hacia arriba o hacia abajo partiendo de la posi- ción básica (en caso necesario, varias veces). El asiento subirá o
bajará paulatinamente.
Ajuste de la inclinación del respaldo
– No ejerza fuerza sobre el respaldo y gire la rueda.
Ajuste del apoyo lumbar*
– No ejerza fuerza sobre el respaldo y gire la rueda para ajustar el apoyo lumbar.
Al realizar el ajuste, el acolchado de la zona lumbar se arquea más o menos.
De esta manera se adapta a la curvatura natural de la columna vertebral.
¡ATENCIÓN!
•Durante la marcha no se debe ajustar jamás el asiento del conductor o
del acompañante. Al realizar el ajuste durante la marcha se adopta una
posición incorrecta con el consiguiente peligro de muerte. Ajuste el asiento
del conductor o del acompañante únicamente con el vehículo parado.•Para reducir el riesgo de lesiones en caso de frenazos bruscos o de acci-
dente, no conduzca nunca con el respaldo excesivamente inclinado hacia
atrás. El cinturón de seguridad sólo garantiza una protección óptima
cuando el respaldo va en posición vertical y los ocupantes llevan puestos
¡ATENCIÓN! (continuación)
Fig. 94 Mandos del
asiento delantero
izquierdo
A1
A1
A2A3A4
Freetrack_ES.book Seite 139 Donnerstag, 30. Juli 2009 1:48 13

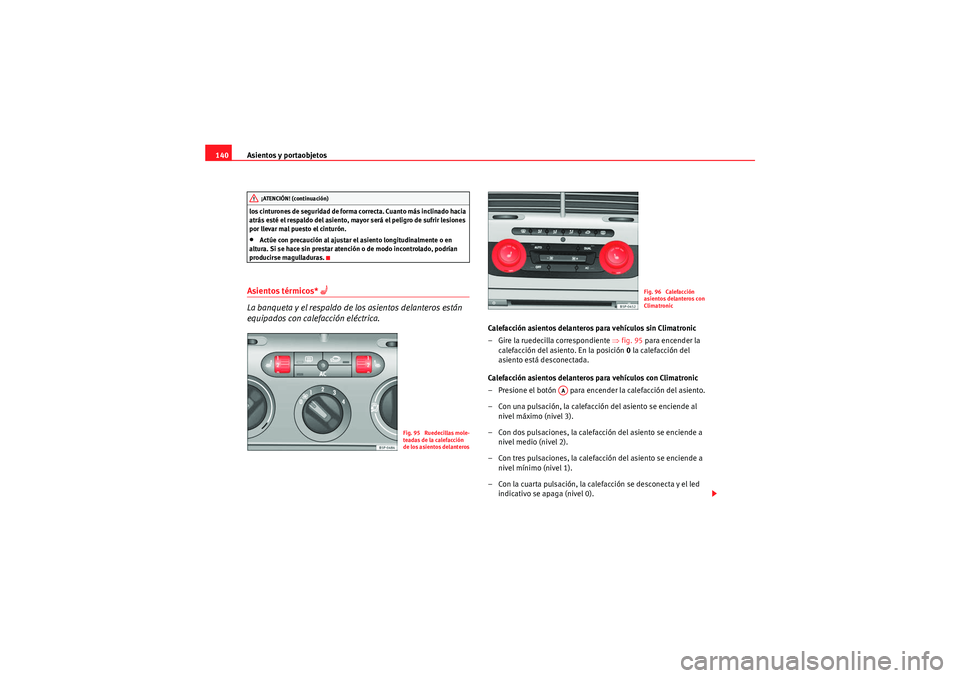

Asientos y portaobjetos
140los cinturones de seguridad de forma correcta. Cuanto más inclinado hacia
atrás esté el respaldo del asiento, mayor será el peligro de sufrir lesiones
por llevar mal puesto el cinturón.•Actúe con precaución al ajustar el asiento longitudinalmente o en
altura. Si se hace sin prestar atención o de modo incontrolado, podrían
producirse magulladuras.
Asientos térmicos*

La banqueta y el respaldo de los asientos delanteros están
equipados con calefacción eléctrica.
Calefacción asientos delanteros para vehículos sin Climatronic
– Gire la ruedecilla correspondiente ⇒fig. 95 para encender la
calefacción del asiento. En la posición 0 la calefacción del
asiento está desconectada.
Calefacción asientos delanteros para vehículos con Climatronic
– Presione el botón para encender la calefacción del asiento.
– Con una pulsación, la calefacción del asiento se enciende al nivel máximo (nivel 3).
– Con dos pulsaciones, la calefacción del asiento se enciende a nivel medio (nivel 2).
– Con tres pulsaciones, la calefacción del asiento se enciende a nivel mínimo (nivel 1).
– Con la cuarta pulsación, la calefacción se desconecta y el led indicativo se apaga (nivel 0).
¡ATENCIÓN! (continuación)
Fig. 95 Ruedecillas mole-
teadas de la calefacción
de los asientos delanteros
Fig. 96 Calefacción
asientos delanteros con
Climatronic
AA
Freetrack_ES.book Seite 140 Donnerstag, 30. Juli 2009 1:48 13

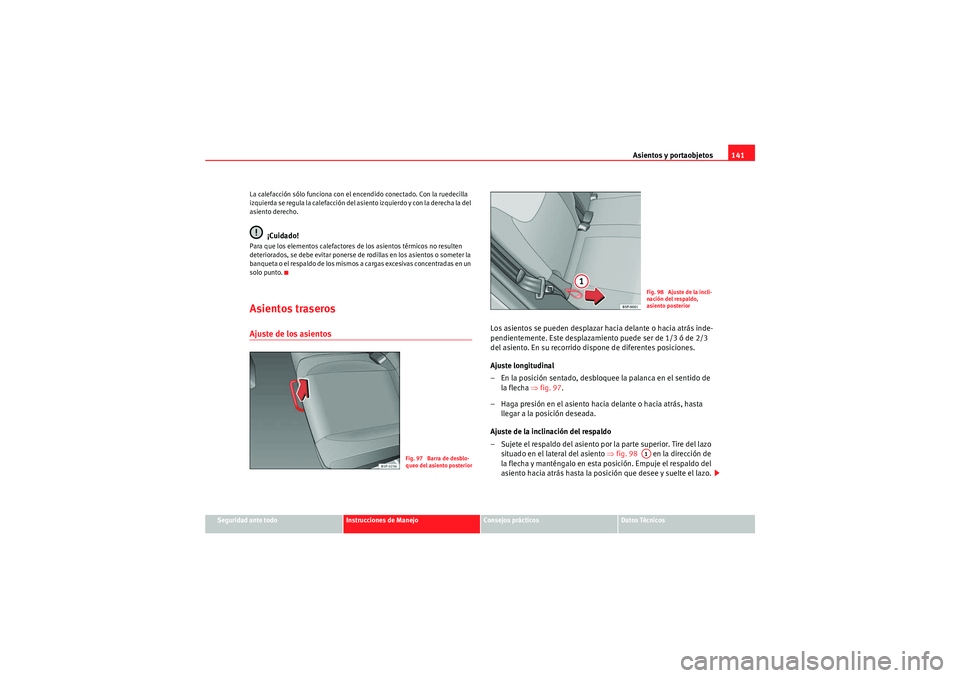

Asientos y portaobjetos141
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
La calefacción sólo funciona con el encendido conectado. Con la ruedecilla
izquierda se regula la calefacción del asiento izquierdo y con la derecha la del
asiento derecho.
¡Cuidado!
Para que los elementos calefactores de los asientos térmicos no resulten
deteriorados, se debe evitar ponerse de rodillas en los asientos o someter la
banqueta o el respaldo de los mismos a cargas excesivas concentradas en un
solo punto.Asientos traserosAjuste de los asientos
Los asientos se pueden desplazar hacia delante o hacia atrás inde-
pendientemente. Este desplazamiento puede ser de 1/3 ó de 2/3
del asiento. En su recorrido dispone de diferentes posiciones.
Ajuste longitudinal
– En la posición sentado, desbloquee la palanca en el sentido de
la flecha ⇒fig. 97 .
– Haga presión en el asiento hacia delante o hacia atrás, hasta llegar a la posición deseada.
Ajuste de la inclinación del respaldo
– Sujete el respaldo del asiento por la parte superior. Tire del lazo situado en el lateral del asiento ⇒fig. 98 en la dirección de
la flecha y manténgalo en esta posición. Empuje el respaldo del
asiento hacia atrás hasta la posición que desee y suelte el lazo.
Fig. 97 Barra de desblo-
queo del asiento posterio
r
Fig. 98 Ajuste de la incli-
nación del respaldo,
asiento posteriorA1
Freetrack_ES.book Seite 141 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos
142
¡ATENCIÓN!
•Realice los ajustes pertinentes del asiento sólo con el vehículo dete-
nido. De lo contrario, puede que el asiento se desajuste durante la conduc-
ción provocando una situación de peligro con el consiguiente riesgo de
sufrir graves lesiones.•No abata los respaldos cuando el asiento esté desplazado, para evitar
dañar la cónsola central.•Asegúrese que el asiento una vez desplazado, queda fijo en una posi-
ción.Nota
•Para obtener la máxima carga del maletero, abata los respaldos en su
posición normal, sin desplazar.•Para obtener la máxima capacidad de carga sin abatir los respaldos,
desplace los asientos hacia delante a la posición deseada.
Abatir el respaldo de los asientos – Tire del lazo situado en el lateral del asiento ⇒fig. 99 .En esta posición el respaldo está bloqueado. Por ello, para levantar el
respaldo hay que tirar del lazo situado en el lateral del asiento, en la dirección
de la flecha.
¡ATENCIÓN!
•Después de soltar el lazo, hay que comprobar que el respaldo está
correctamente bloqueado.•Por motivos de seguridad, los lazos del sistema de bloqueo del asiento
no deben utilizarse para fijar objetos.
Fig. 99 Abatir o levantar
el respaldo de los
asientos posteriores
A1
Freetrack_ES.book Seite 142 Donnerstag, 30. Juli 2009 1:48 13

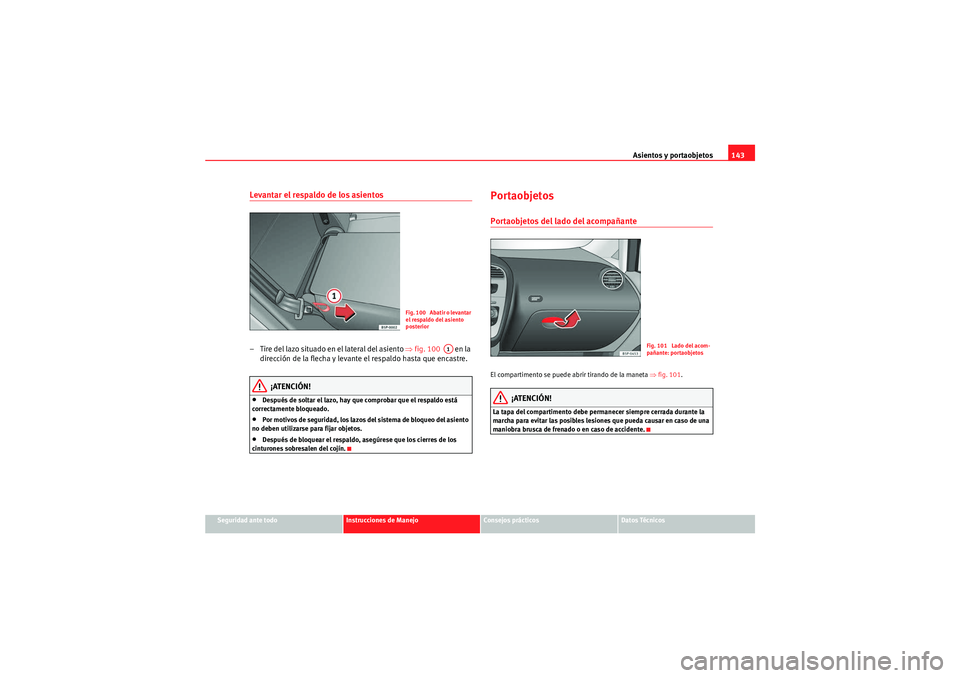

Asientos y portaobjetos143
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Levantar el respaldo de los asientos– Tire del lazo situado en el lateral del asiento ⇒fig. 100 en la
dirección de la flecha y levante el respaldo hasta que encastre.
¡ATENCIÓN!
•Después de soltar el lazo, hay que comprobar que el respaldo está
correctamente bloqueado.•Por motivos de seguridad, los lazos del sistema de bloqueo del asiento
no deben utilizarse para fijar objetos.•Después de bloquear el respaldo, asegúrese que los cierres de los
cinturones sobresalen del cojín.
PortaobjetosPortaobjetos del lado del acompañante El compartimento se puede abrir tirando de la maneta ⇒fig. 101 .
¡ATENCIÓN!
La tapa del compartimento debe permanecer siempre cerrada durante la
marcha para evitar las posibles lesiones que pueda causar en caso de una
maniobra brusca de frenado o en caso de accidente.
Fig. 100 Abatir o levantar
el respaldo del asiento
posterior
A1
Fig. 101 Lado del acom-
pañante: portaobjetos
Freetrack_ES.book Seite 143 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos
144Reposabrazos central delantero con portaobjetos
En el reposabrazos hay un compartimento portaobjetos.– Para abrir el portaobjetos, presione la tecla del reposabrazos en
la dirección de la flecha ⇒fig. 102 y levante la tapa.
– Para acceder al cambiador de CD* o al portaobjetos inferior, tirar de la tapa reposabrazos sin presionar sobre la tecla.
– Para cerrar el portaobjetos, baje el reposabrazos.
¡ATENCIÓN!
El compartimento portaobjetos debe permanecer siempre cerrado durante
la marcha para evitar las posibles lesiones que pueda causar en caso de
una maniobra brusca de frenado o en caso de accidente.
Nota
El cambiador de CD se encuentra en este compartimento.Portaobjetos bajo los asientos delanteros*
Debajo de cada asiento delantero se encuentra un cajón
portaobjetos con tapa.El cajón* ⇒fig. 103 se abre pulsando la tecla del cajón y abatiendo la
tapa.
Dispone de dos posiciones de apertura a 15 y 60 grados en función de la
presión ejercida sobre la tapa. En la posición a 60 grados, se colapsa la tapa,
si se ejerce una presión excesiva.
Para cerrar el cajón, presionar la tapa hasta su encastre.
Fig. 102 Reposabrazos
delantero con portaob-
jetos
Fig. 103 Portaobjetos
debajo de los asientos
delanteros
AA
Freetrack_ES.book Seite 144 Donnerstag, 30. Juli 2009 1:48 13

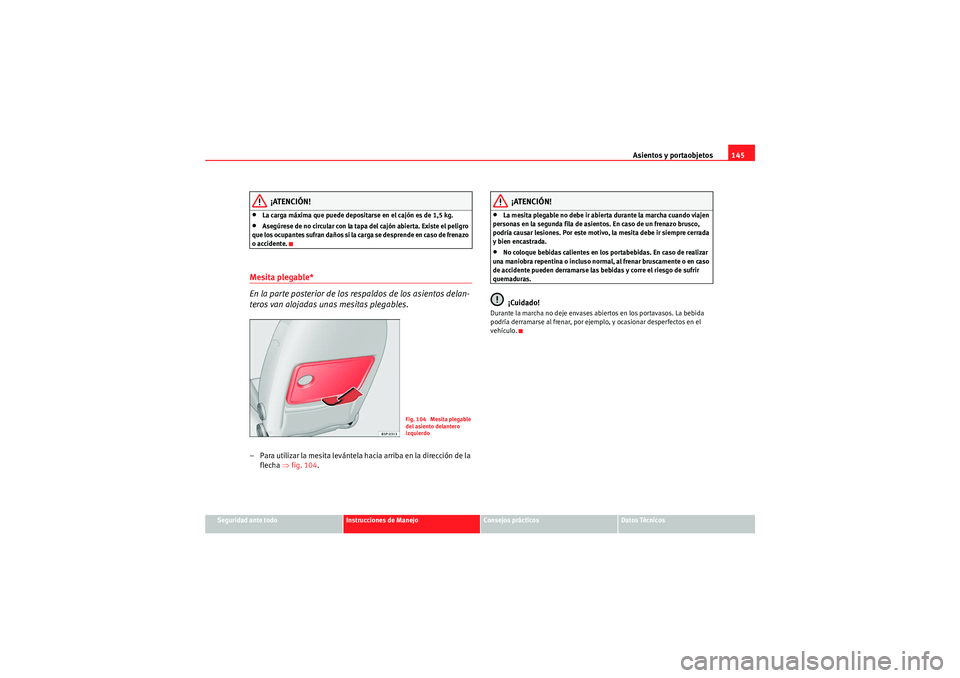

Asientos y portaobjetos145
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•La carga máxima que puede depositarse en el cajón es de 1,5 kg.•Asegúrese de no circular con la tapa del cajón abierta. Existe el peligro
que los ocupantes sufran daños si la carga se desprende en caso de frenazo
o accidente.
Mesita plegable*
En la parte posterior de los re spaldos de los asientos delan-
teros van alojadas unas mesitas plegables.– Para utilizar la mesita levántela hacia arriba en la dirección de la
flecha ⇒fig. 104 .
¡ATENCIÓN!
•La mesita plegable no debe ir abierta durante la marcha cuando viajen
personas en la segunda fila de asientos. En caso de un frenazo brusco,
podría causar lesiones. Por este motivo, la mesita debe ir siempre cerrada
y bien encastrada.•No coloque bebidas calientes en los portabebidas. En caso de realizar
una maniobra repentina o incluso normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.¡Cuidado!
Durante la marcha no deje envases abiertos en los portavasos. La bebida
podría derramarse al frenar, por ejemplo, y ocasionar desperfectos en el
vehículo.
Fig. 104 Mesita plegable
del asiento delantero
izquierdo
Freetrack_ES.book Seite 145 Donnerstag, 30. Juli 2009 1:48 13

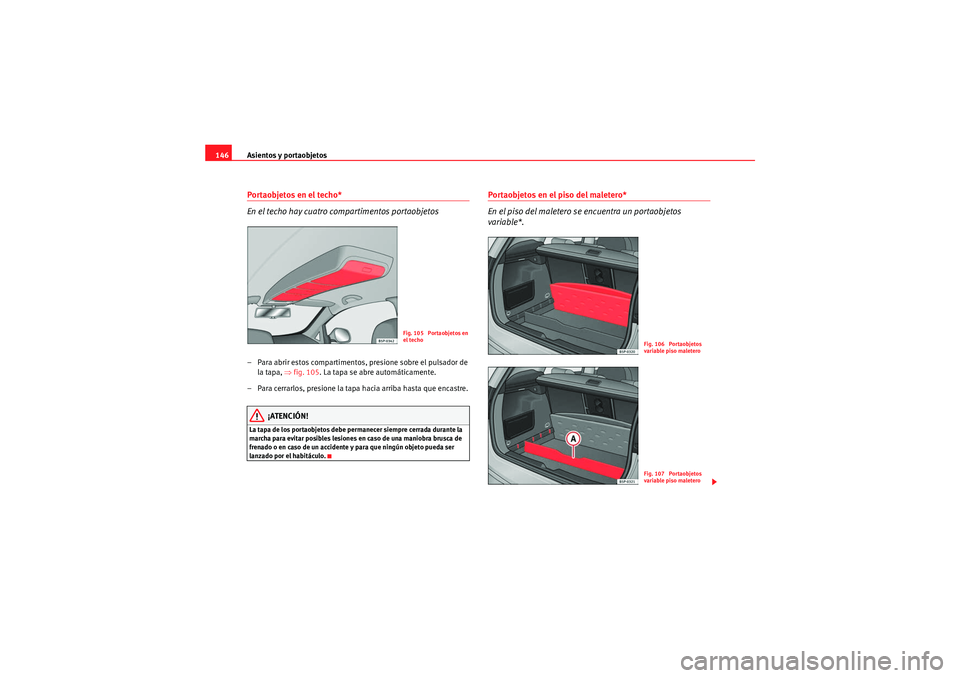

Asientos y portaobjetos
146Portaobjetos en el techo*
En el techo hay cuatro compartimentos portaobjetos– Para abrir estos compartimentos, presione sobre el pulsador de
la tapa, ⇒fig. 105 . La tapa se abre automáticamente.
– Para cerrarlos, presione la tapa hacia arriba hasta que encastre.
¡ATENCIÓN!
La tapa de los portaobjetos debe permanecer siempre cerrada durante la
marcha para evitar posibles lesiones en caso de una maniobra brusca de
frenado o en caso de un accidente y para que ningún objeto pueda ser
lanzado por el habitáculo.
Portaobjetos en el piso del maletero*
En el piso del maletero se encuentra un portaobjetos
variable*.
Fig. 105 Portaobjetos en
el techo
Fig. 106 Portaobjetos
variable piso maleteroFig. 107 Portaobjetos
variable piso maletero
Freetrack_ES.book Seite 146 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos147
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Levante el piso del maletero y pliégelo hacia atrás, hasta su tota-
lidad ⇒página 146, fig. 106 .
– Coloque el separador ⇒página 146, fig. 107 , en las ranuras
laterales según sea el tamaño de los objetos a transportar.
Debajo del portaobjetos se encuentran las herramientas de a
bordo y la rueda de repuesto.
– Asegure los objetos que transporta en el maletero, fijándolos con cintas a las anillas de amarre.
Nota•El peso máximo que soporta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.•No sobrepase el peso máximo autorizado del vehículo ⇒página 287.
Red* portaobjetos del maletero
En el maletero se encuentra una red para fijar objetos.– Utilice las anillas de amarre existentes en los laterales del male-
tero, para fijar la red portaobjetos ⇒fig. 108 .
Nota•El peso máximo que soporta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.•No sobrepase el peso máximo autorizado del vehículo ⇒página 287.Otros compartimentos portaobjetosEncontrará otros compartimentos portaobjetos:•en la consola central,
AA
Fig. 108 Red portaob-
jetos maletero
Freetrack_ES.book Seite 147 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos
148•en los guarnecidos de las puertas (traseras y delanteras),•en los guarnecidos laterales del maletero,•en el alojamiento de la rueda de repuesto en el maletero (sólo en vehí-
culos con kit antipinchazos*.
Los ganchos de la ropa se encuentran en los asideros traseros situados en el
techo.¡ATENCIÓN!
•No deposite ningún objeto sobre el tablero de instrumentos. Éstos
podrían salir despedidos hacia el habitáculo durante la marcha (por
ejemplo, al acelerar, frenar o tomar una curva), distrayendo la atención del
conductor de la carretera.•Asegúrese de que durante la marcha ningún objeto depositado en la
consola central o en otros portaobjetos pueda caer en la zona reposapiés
del conductor. Si éste se ve obligado a realizar una maniobra brusca, le
sería imposible frenar, embragar o acelerar correctamente, corriendo el
peligro de provocar un accidente.•Procure que las prendas de vestir colgadas no reduzcan la visibilidad
del conductor y evite así un posible accidente. Los ganchos han sido dise-
ñados para colgar únicamente prendas de vestir ligeras. No deposite
objetos duros, punzantes o de peso en las prendas colgadas en los
ganchos. En caso de maniobras bruscas o de accidente y en particular al
dispararse un airbag, estos objetos pueden lesionar a los ocupantes del
vehículo.
Portavasos delanteros En la consola central, delante de la palanca del cambio, se encuentran dos
portavasos ⇒fig. 109 .
¡ATENCIÓN!
•No coloque bebidas calientes en los portavasos. En caso de realizar una
maniobra repentina o incluso una normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.•No utilice vasos de material duro (p.ej. vidrio, porcelana), ya que éstos
podrían producir lesiones en caso de accidente.
Fig. 109 Portavasos
delanteros
Freetrack_ES.book Seite 148 Donnerstag, 30. Juli 2009 1:48 13
