Seat Altea Freetrack 2011 Betriebsanleitung (in German)

Selbsthilfe269
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

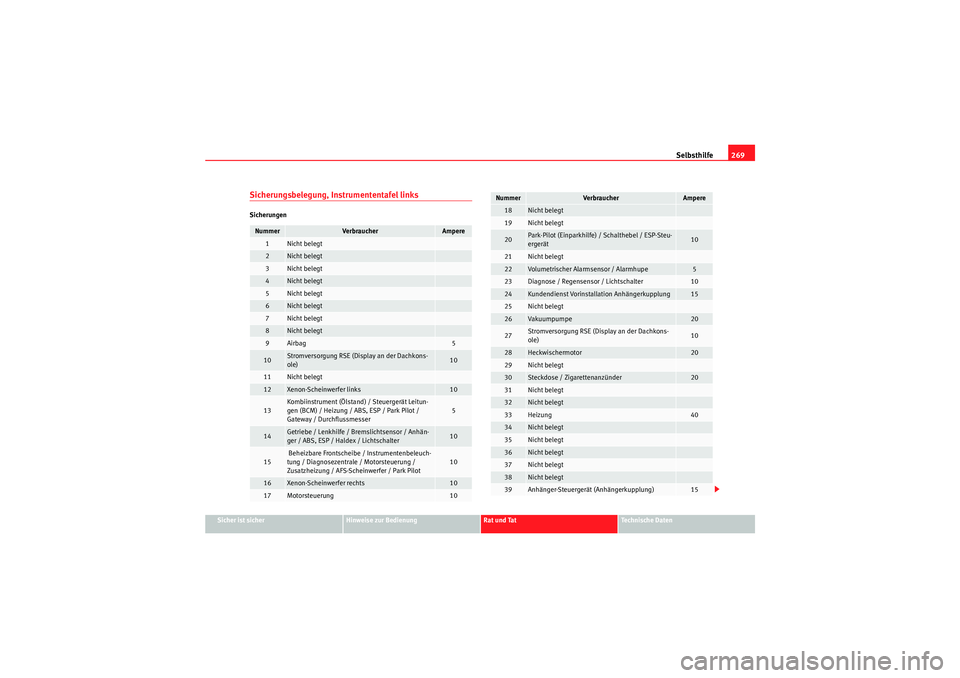

Sicherungsbelegung, Instrumententafel linksSicherungenNummer
Verbraucher
Ampere
1
Nicht belegt
2
Nicht belegt
3
Nicht belegt
4
Nicht belegt
5
Nicht belegt
6
Nicht belegt
7
Nicht belegt
8
Nicht belegt
9
Airbag
5
10
Stromversorgung RSE (Display an der Dachkons-
ole)
10
11
Nicht belegt
12
Xenon-Scheinwerfer links
10
13
Kombiinstrument (Ölstand) / Steuergerät Leitun-
gen (BCM) / Heizung / ABS, ESP / Park Pilot /
Gateway / Durchflussmesser
5
14
Getriebe / Lenkhilfe / Bremslichtsensor / Anhän-
ger / ABS, ESP / Haldex / Lichtschalter
10
15
Beheizbare Frontscheibe / Instrumentenbeleuch-
tung / Diagnosezentrale / Motorsteuerung /
Zusatzheizung / AFS-Scheinwerfer / Park Pilot
10
16
Xenon-Scheinwerfer rechts
10
17
Motorsteuerung
10
18
Nicht belegt
19
Nicht belegt
20
Park-Pilot (Einparkhilfe) / Schalthebel / ESP-Steu-
ergerät
10
21
Nicht belegt
22
Volumetrischer Alarmsensor / Alarmhupe
5
23
Diagnose / Regensensor / Lichtschalter
10
24
Kundendienst Vorinstallation Anhängerkupplung
15
25
Nicht belegt
26
Va ku um pum pe
20
27
Stromversorgung RSE (Display an der Dachkons-
ole)
10
28
Heckwischermotor
20
29
Nicht belegt
30
Steckdose / Zigarettenanzünder
20
31
Nicht belegt
32
Nicht belegt
33
Heizung
40
34
Nicht belegt
35
Nicht belegt
36
Nicht belegt
37
Nicht belegt
38
Nicht belegt
39
Anhänger-Steuergerät (Anhängerkupplung)
15
Nummer
Verbraucher
Ampere
alteaFR aleman.book Seite 269 Donnerstag, 9. September 2010 12:16 12

Selbsthilfe
270Einige der in der Tabelle aufgeführten elektrischen Verbraucher gehören nur
zu bestimmten Modellausführungen oder sind Mehrausstattungen. Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang.

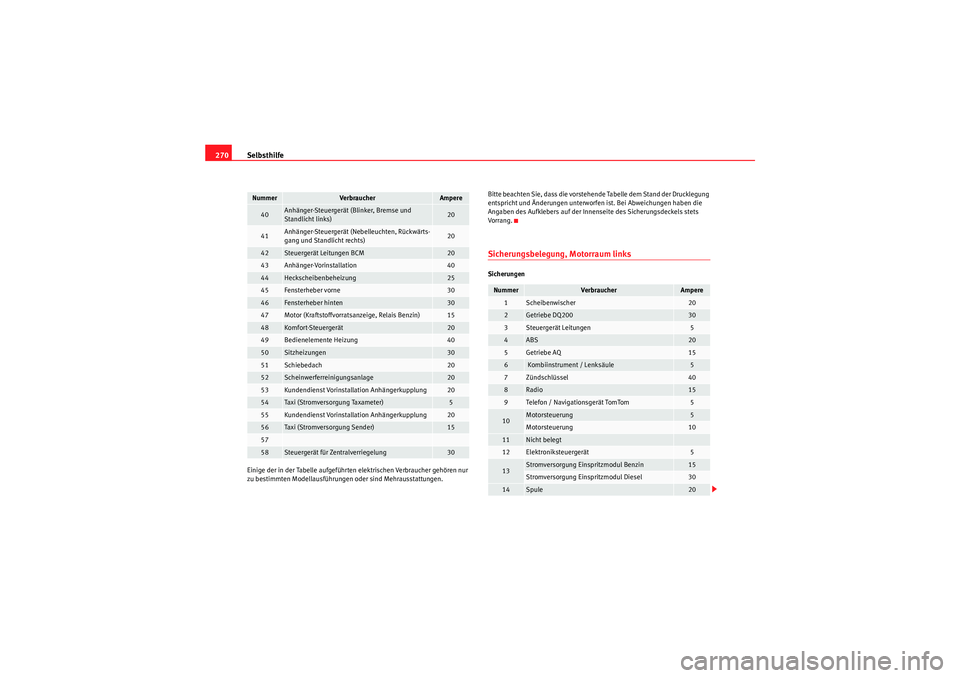

Sicherungsbelegung, Motorraum linksSicherungen
40
Anhänger-Steuergerät (Blinker, Bremse und
Standlicht links)
20
41
Anhänger-Steuergerät (Nebelleuchten, Rückwärts-
gang und Standlicht rechts)
20
42
Steuergerät Leitungen BCM
20
43
Anhänger-Vorinstallation
40
44
Heckscheibenbeheizung
25
45
Fensterheber vorne
30
46
Fensterheber hinten
30
47
Motor (Kraftstoffvorratsanzeige, Relais Benzin)
15
48
Komfort-Steuergerät
20
49
Bedienelemente Heizung
40
50
Sitzheizungen
30
51
Schiebedach
20
52
Scheinwerferreinigungsanlage
20
53
Kundendienst Vorinstallation Anhängerkupplung
20
54
Taxi (Stromversorgung Taxameter)
5
55
Kundendienst Vorinstallation Anhängerkupplung
20
56
Taxi (Stromversorgung Sender)
15
5758
Steuergerät für Zentralverriegelung
30
Nummer
Verbraucher
Ampere
Nummer
Verbraucher
Ampere
1
Scheibenwischer
20
2
Getriebe DQ200
30
3
Steuergerät Leitungen
5
4
ABS
20
5
Getriebe AQ
15
6
Kombiinstrument / Lenksäule
5
7
Zündschlüssel
40
8
Radio
15
9
Te lefo n / Na vi gat io ns ge rä t To mTom
5
10
Motorsteuerung
5
Motorsteuerung
10
11
Nicht belegt
12
Elektroniksteuergerät
5
13
Stromversorgung Einspritzmodul Benzin
15
Stromversorgung Einspritzmodul Diesel
30
14
Spule
20
alteaFR aleman.book Seite 270 Donnerstag, 9. September 2010 12:16 12

Selbsthilfe271
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

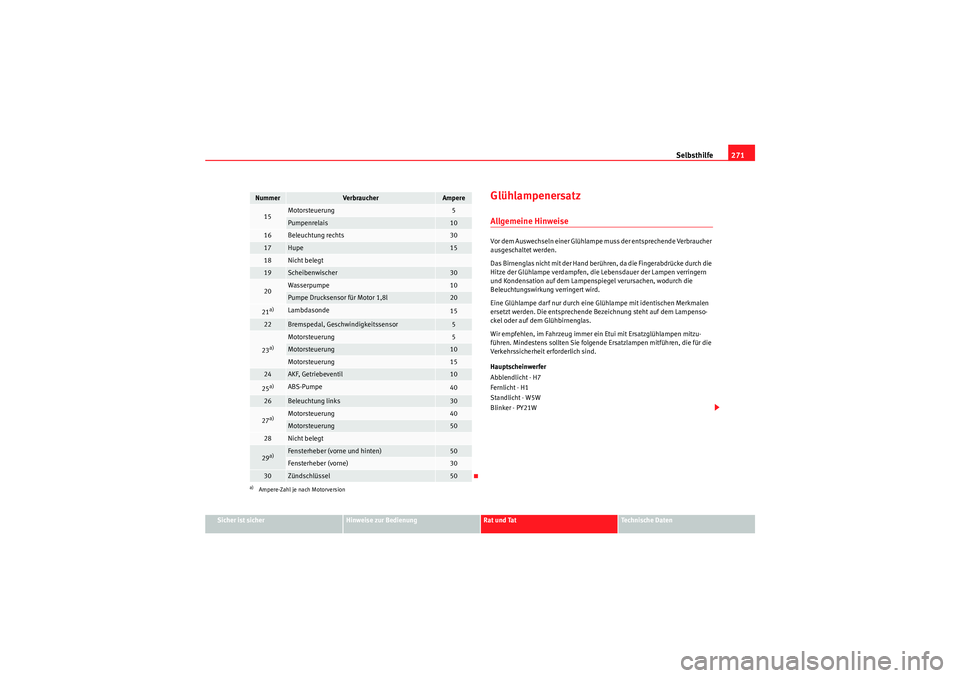

GlühlampenersatzAllgemeine HinweiseVor dem Auswechseln einer Glühlampe muss der entsprechende Verbraucher
ausgeschaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampenspiegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ei n Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Standlicht - W5W
Blinker - PY21W
15
Motorsteuerung
5
Pumpenrelais
10
16
Beleuchtung rechts
30
17
Hupe
15
18
Nicht belegt
19
Scheibenwischer
30
20
Wasserpumpe
10
Pumpe Drucksensor für Motor 1,8l
20
21a)
Lambdasonde
15
22
Bremspedal, Geschwindigkeitssensor
5
23a)
Motorsteuerung
5
Motorsteuerung
10
Motorsteuerung
15
24
AKF, Getriebeventil
10
25a)
ABS-Pumpe
40
26
Beleuchtung links
30
27a)
Motorsteuerung
40
Motorsteuerung
50
28
Nicht belegt
29a)
Fensterheber (vorne und hinten)
50
Fensterheber (vorne)
30
30
Zündschlüssel
50
a)Ampere-Zahl je nach MotorversionNummer
Verbraucher
Ampere
alteaFR aleman.book Seite 271 Donnerstag, 9. September 2010 12:16 12

Selbsthilfe

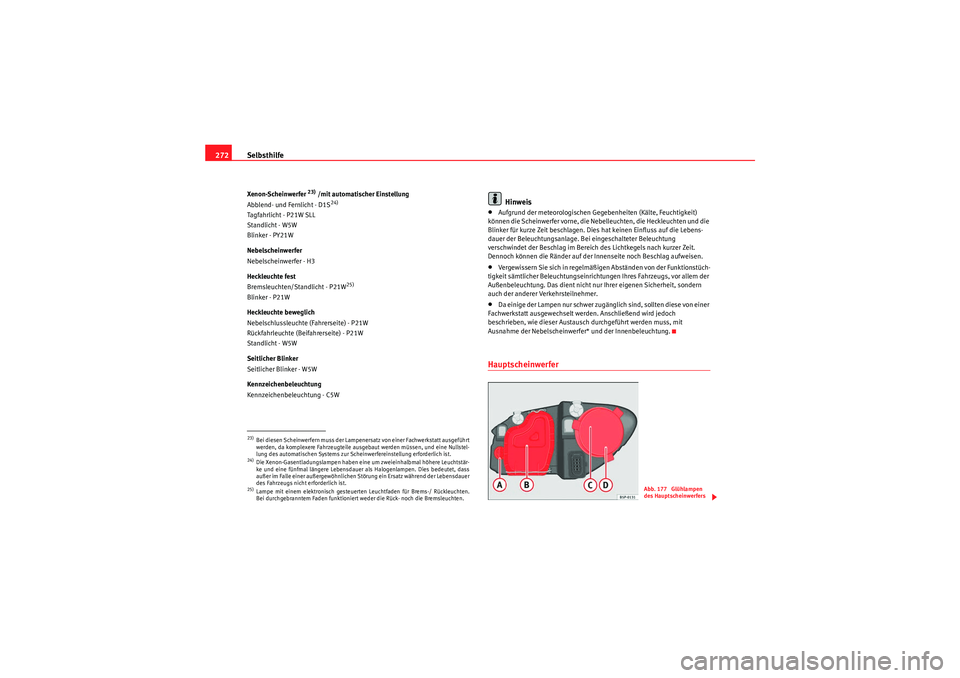

272Xenon-Scheinwerfer
23) /mit automatischer Einstellung
Abblend- und Fernlicht - D1S
24)
Tag fah rl icht - P2 1W SLL
Standlicht - W5W
Blinker - PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Heckleuchte fest
Bremsleuchten/Standlicht - P21W
25)
Blinker - P21W
Heckleuchte beweglich
Nebelschlussleuchte (Fahrerseite) - P21W
Rückfahrleuchte (Beifahrerseite) - P21W
Standlicht - W5W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•Aufgrund der meteorologischen Gegebenheiten (Kälte, Feuchtigkeit)
können die Scheinwerfer vorne, die Nebelleuchten, die Heckleuchten und die
Blinker für kurze Zeit beschlagen. Dies hat keinen Einfluss auf die Lebens-
dauer der Beleuchtungsanlage. Bei eingeschalteter Beleuchtung
verschwindet der Beschlag im Bereich des Lichtkegels nach kurzer Zeit.
Dennoch können die Ränder auf der Innenseite noch Beschlag aufweisen.•Vergewissern Sie sich in regelmäßigen Abständen von der Funktionstüch-
tigkeit sämtlicher Beleuchtungseinrichtungen Ihres Fahrzeugs, vor allem der
Außenbeleuchtung. Das dient nicht nur Ihrer eigenen Sicherheit, sondern
auch der anderer Verkehrsteilnehmer.•Da einige der Lampen nur schwer zugänglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfer* und der Innenbeleuchtung.Hauptscheinwerfer
23)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen, und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.24)Die Xenon-Gasentladungslampen haben eine um zweieinhalbmal höhere Leuchtstär-
ke und eine fünfmal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass
außer im Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer
des Fahrzeugs nicht erforderlich ist.25)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten. Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Abb. 177 Glühlampen
des Hauptscheinwerfers
alteaFR aleman.book Seite 272 Donnerstag, 9. September 2010 12:16 12

Selbsthilfe273
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

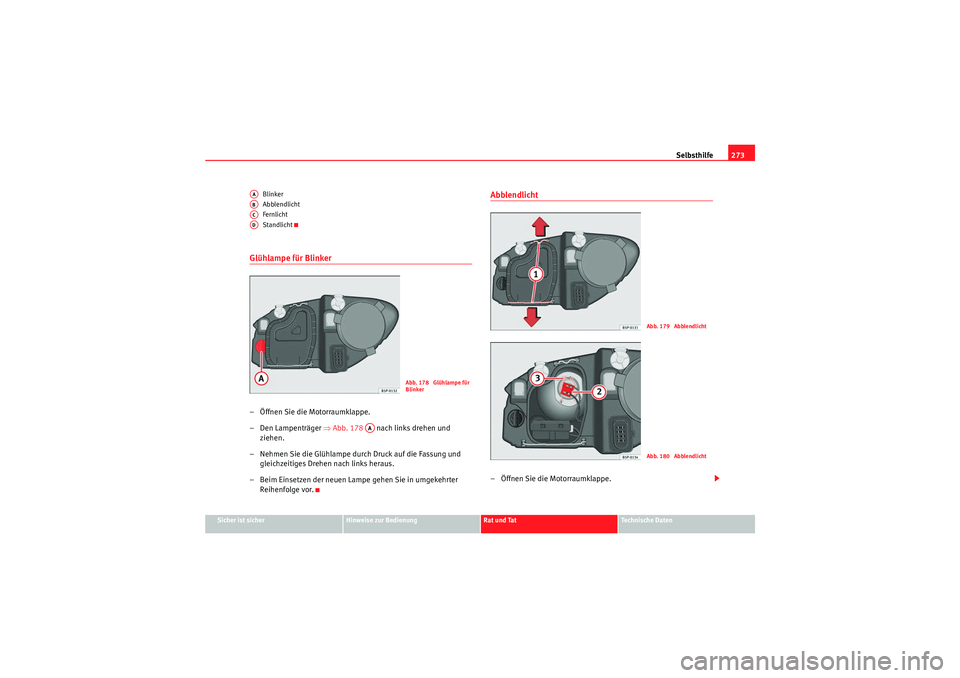

Blinker
Abblendlicht
Fernlicht
Standlicht
Glühlampe für Blinker – Öffnen Sie die Motorraumklappe.
– Den Lampenträger
⇒Abb. 178 nach links drehen und
ziehen.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor.
Abblendlicht – Öffnen Sie die Motorraumklappe.
AAABACAD
Abb. 178 Glühlampe für
Blinker
AA
Abb. 179 AbblendlichtAbb. 180 Abblendlicht
alteaFR aleman.book Seite 273 Donnerstag, 9. September 2010 12:16 12

Selbsthilfe
274

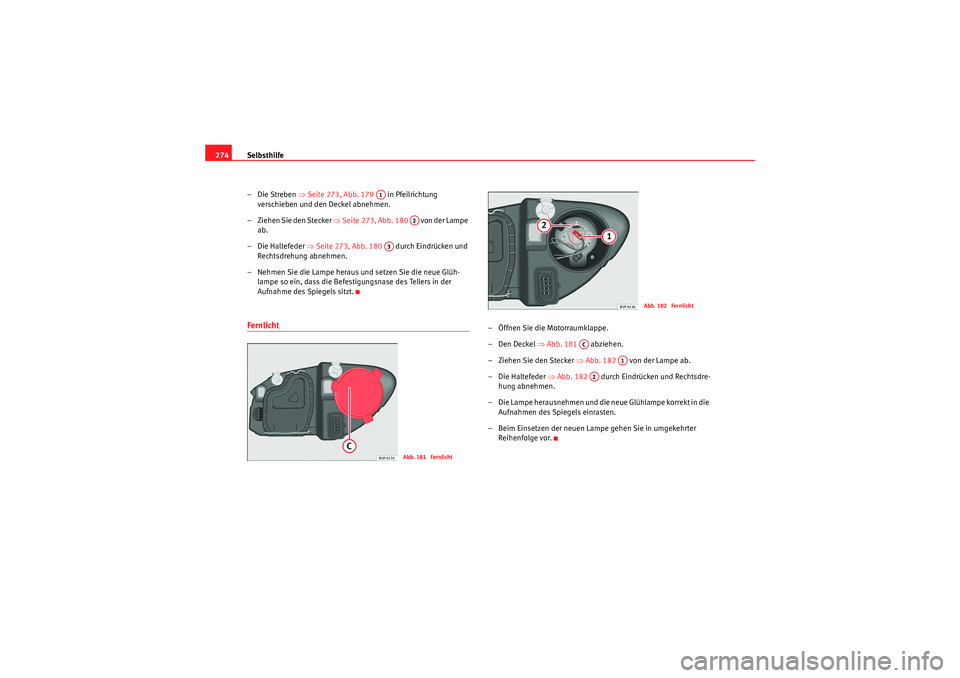

–Die Streben ⇒Seite 273, Abb. 179 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Seite 273, Abb. 180 von der Lampe
ab.
– Die Haltefeder ⇒Seite 273, Abb. 180 durch Eindrücken und
Rechtsdrehung abnehmen.
– Nehmen Sie die Lampe heraus und setzen Sie die neue Glüh- lampe so ein, dass die Befest igungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒ Abb. 181 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 182 von der Lampe ab.
– Die Haltefeder ⇒Abb. 182 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor.
A1
A2
A3
Abb. 181 Fernlicht
Abb. 182 Fernlicht
AC
A1
A2
alteaFR aleman.book Seite 274 Donnerstag, 9. September 2010 12:16 12

Selbsthilfe275
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

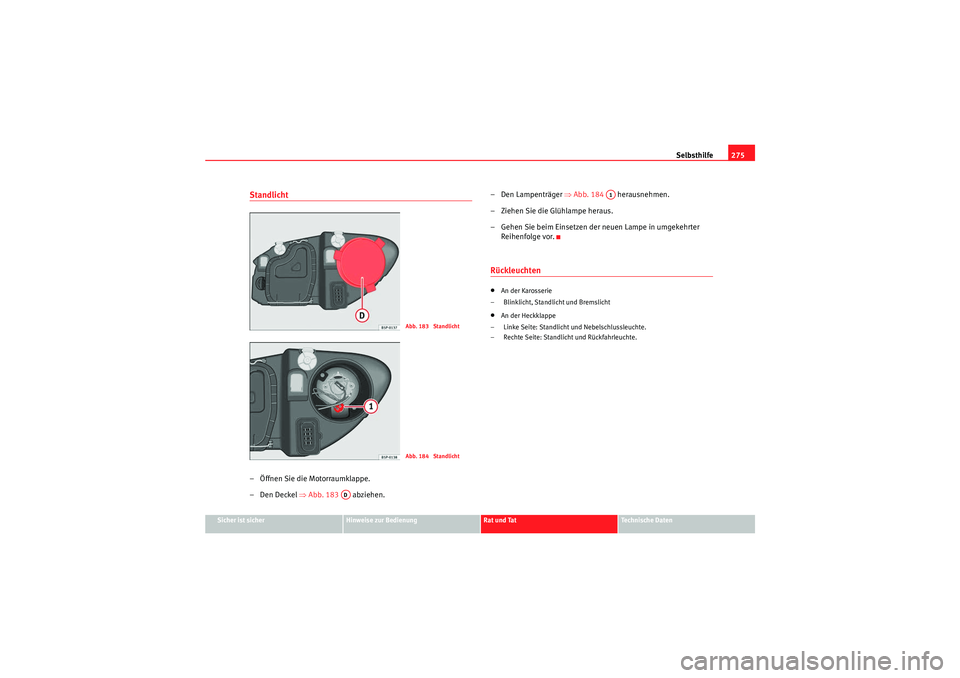

Standlicht – Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 183 abziehen. – Den Lampenträger
⇒Abb. 184 herausnehmen.
– Ziehen Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vor.
Rückleuchten •An der Karosserie
– Blinklicht, Standlicht und Bremslicht•An der Heckklappe
– Linke Seite: Standlicht und Nebelschlussleuchte.
– Rechte Seite: Standlicht und Rückfahrleuchte.
Abb. 183 StandlichtAbb. 184 Standlicht
AD
A1
alteaFR aleman.book Seite 275 Donnerstag, 9. September 2010 12:16 12

Selbsthilfe

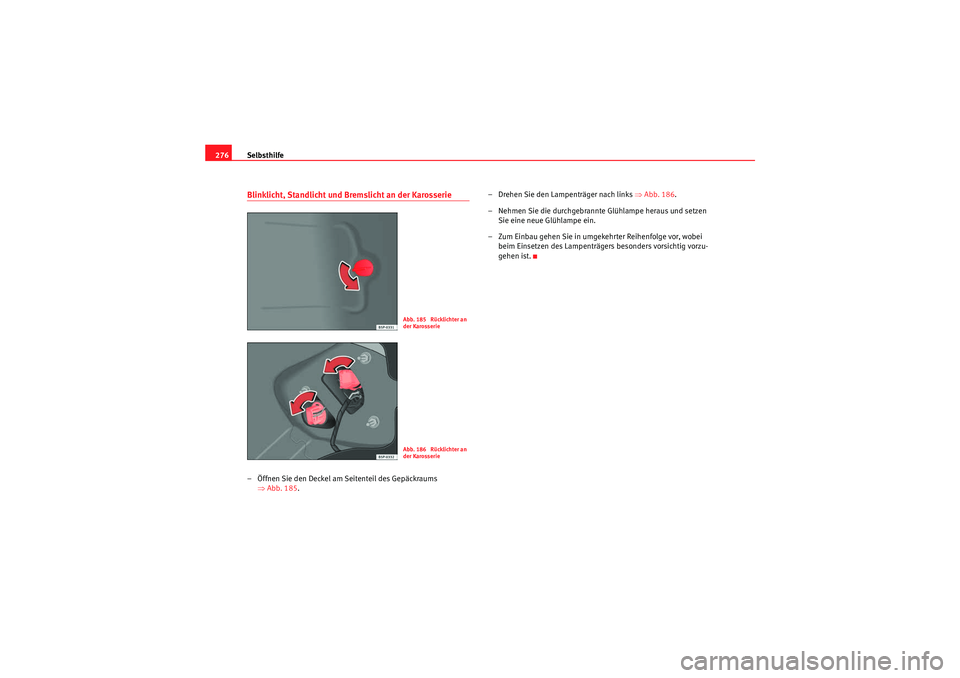

276Blinklicht, Standlicht und Bremslicht an der Karosserie – Öffnen Sie den Deckel am Seitenteil des Gepäckraums
⇒Abb. 185 . – Drehen Sie den Lampenträger nach links
⇒Abb. 186 .
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen des Lampenträger s besonders vorsichtig vorzu-
gehen ist.
Abb. 185 Rücklichter an
der KarosserieAbb. 186 Rücklichter an
der Karosserie
alteaFR aleman.book Seite 276 Donnerstag, 9. September 2010 12:16 12

Selbsthilfe277
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

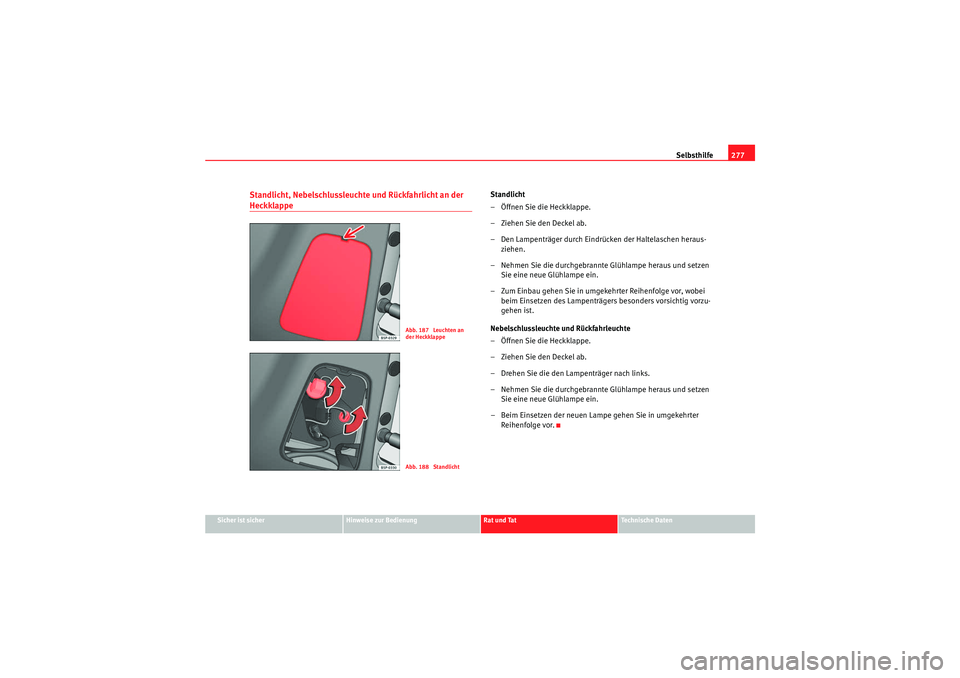

Standlicht, Nebelschlussleuchte und Rückfahrlicht an der Heckklappe
Standlicht
– Öffnen Sie die Heckklappe.
– Ziehen Sie den Deckel ab.
– Den Lampenträger durch Eindrücken der Haltelaschen heraus-
ziehen.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist.
Nebelschlussleuchte und Rückfahrleuchte
– Öffnen Sie die Heckklappe.
– Ziehen Sie den Deckel ab.
– Drehen Sie die den Lampenträger nach links.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor.
Abb. 187 Leuchten an
der HeckklappeAbb. 188 Standlicht
alteaFR aleman.book Seite 277 Donnerstag, 9. September 2010 12:16 12

Selbsthilfe
278Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie den Lampenträger des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie durch eine neue.
– Rasten Sie den Lampenträger in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie
ein, wobei die Halterungen richtig einrasten müssen
⇒ Abb. 189 , Pfeil .
– Die Lampe in Pfeilrichtung ⇒Abb. 189 einsetzen.
Gepäckraumbeleuchtung – Nehmen Sie das Lampenglas der Glühlampe durch Druck mit
einem Schraubendreher auf dessen Unterkante -Pfeil- ab
⇒Abb. 190 .
Abb. 189 Seitlicher
Blinker
A1
A2
Abb. 190 Gepäckraum-
beleuchtungAbb. 191 Gepäckraum-
beleuchtung
alteaFR aleman.book Seite 278 Donnerstag, 9. September 2010 12:16 12
