Seat Altea Freetrack 2012 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2012, Model line: Altea Freetrack, Model: Seat Altea Freetrack 2012Pages: 307, PDF-Größe: 4.39 MB
Page 151 of 307

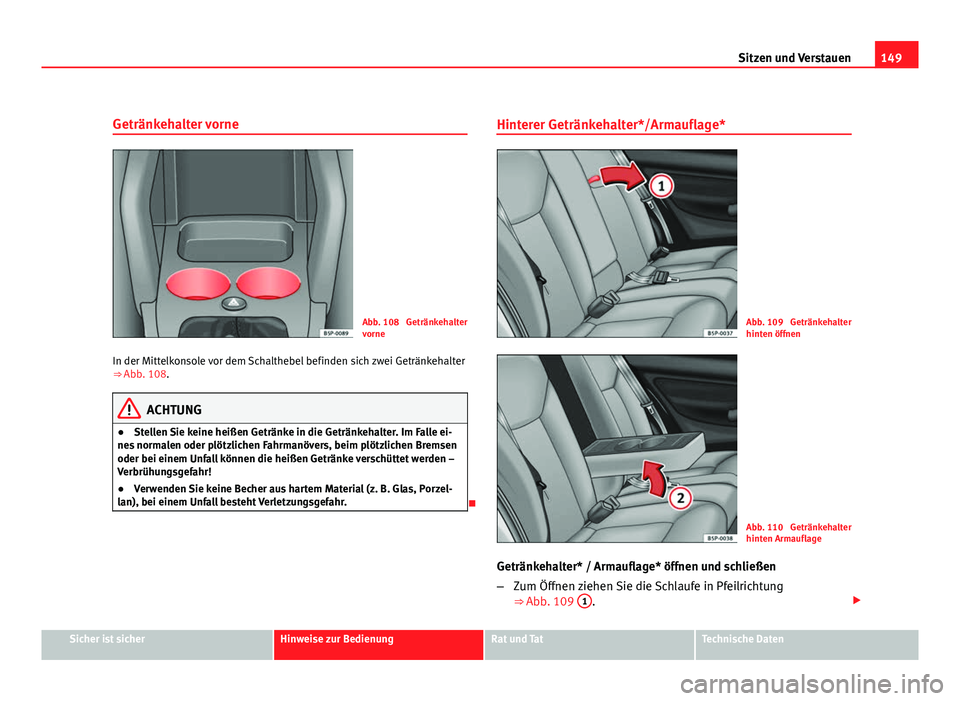

149
Sitzen und Verstauen
Getränkehalter vorne
Abb. 108 Getränkehalter
vorne
In der Mittelkonsole vor dem Schalthebel befinden sich zwei Getränkehalter
⇒ Abb. 108.
ACHTUNG
● Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle ei-
nes normalen oder plötzlichen Fahrmanövers, beim plötzlichen Bremsen
oder bei einem Unfall können die heißen Getränke verschüttet werden –
Verbrühungsgefahr!
● Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzel-
lan), bei einem Unfall besteht Verletzungsgefahr.
Hinterer Getränkehalter*/Armauflage*
Abb. 109 Getränkehalter
hinten öffnen
Abb. 110 Getränkehalter
hinten Armauflage
Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung
⇒ Abb. 109 1
.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

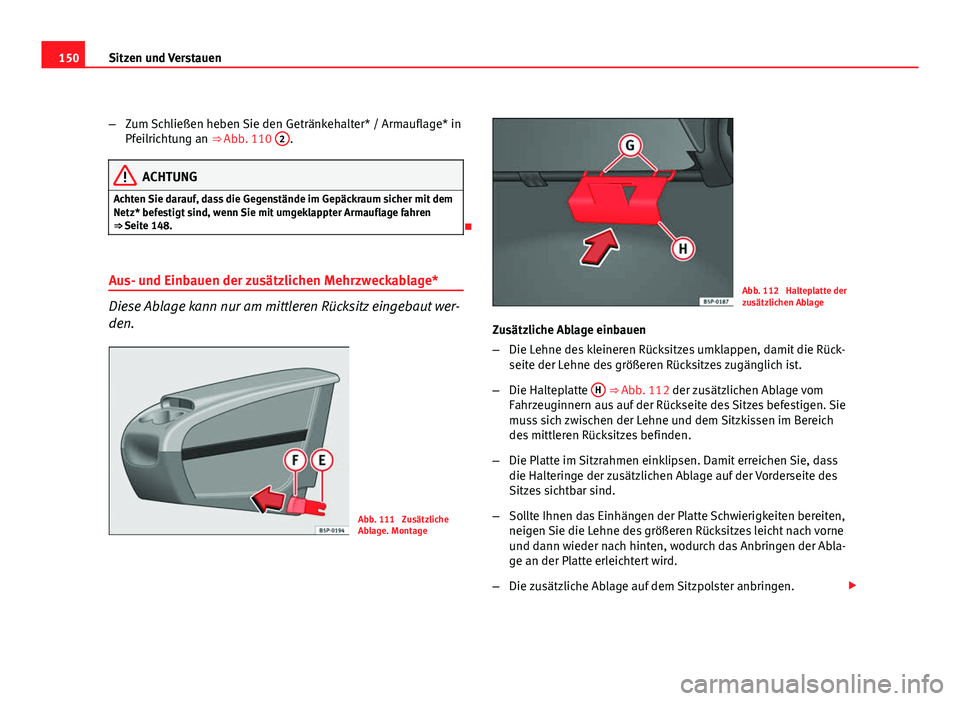

Page 152 of 307

150Sitzen und Verstauen
–Zum Schließen heben Sie den Getränkehalter* / Armauflage* in
Pfeilrichtung an ⇒ Abb. 110 2
.
ACHTUNG
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒ Seite 148.
Aus- und Einbauen der zusätzlichen Mehrzweckablage*
Diese Ablage kann nur am mittleren Rücksitz eingebaut wer-
den.
Abb. 111 Zusätzliche
Ablage. Montage
Abb. 112 Halteplatte der
zusätzlichen Ablage
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte H
⇒ Abb. 112 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückseite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass
die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten,
neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der Abla-
ge an der Platte erleichtert wird.
– Die zusätzliche Ablage auf dem Sitzpolster anbringen.

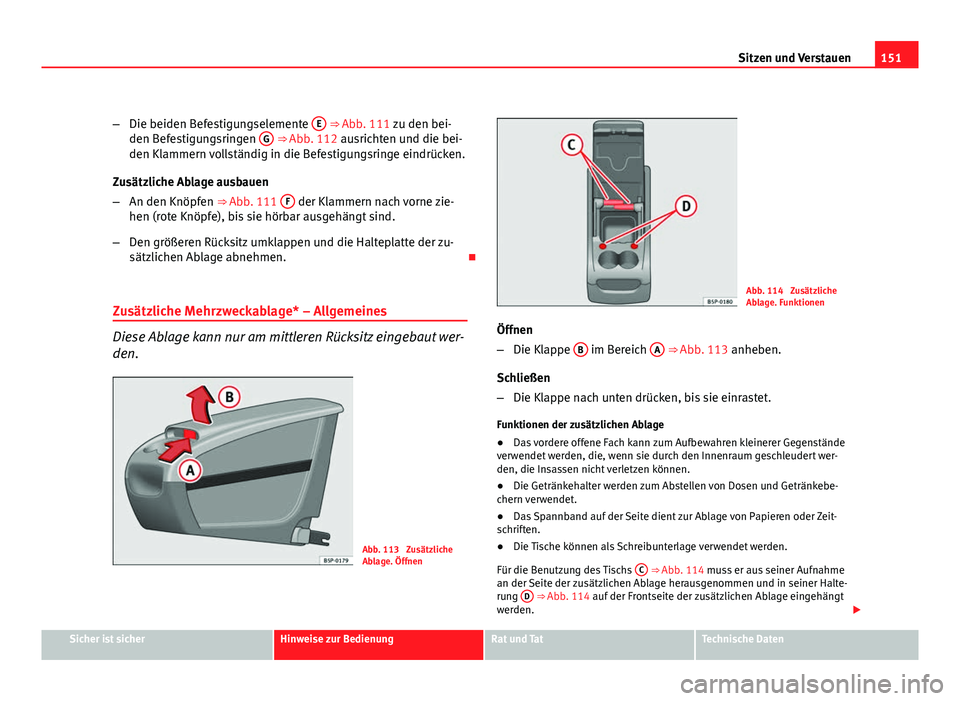

Page 153 of 307

151
Sitzen und Verstauen
– Die beiden Befestigungselemente E
⇒ Abb. 111 zu den bei-
den Befestigungsringen G ⇒ Abb. 112 ausrichten und die bei-
den Klammern vollständig in die Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒ Abb. 111 F
der Klammern nach vorne zie-
hen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zu-
sätzlichen Ablage abnehmen.
Zusätzliche Mehrzweckablage* – Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut wer-
den.
Abb. 113 Zusätzliche
Ablage. Öffnen
Abb. 114 Zusätzliche
Ablage. Funktionen
Öffnen
– Die Klappe B
im Bereich A ⇒ Abb. 113 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.
Funktionen der zusätzlichen Ablage
● Das vordere offene Fach kann zum Aufbewahren kleinerer Gegenstände
verwendet werden, die, wenn sie durch den Innenraum geschleudert wer-
den, die Insassen nicht verletzen können.
● Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.
● Das Spannband auf der Seite dient zur Ablage von Papieren oder Zeit-
schriften.
● Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs C
⇒ Abb. 114 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
rung D
⇒ Abb. 114 auf der Frontseite der zusätzlichen Ablage eingehängt
werden.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 154 of 307

152Sitzen und Verstauen
Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsstellungen und können nicht vertauscht
werden.
ACHTUNG
● Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.
● Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
● Die Tische dürfen sich während der Fahrt nicht in Gebrauchsstellung
befinden.
● Während der Fahrt und wenn sie nicht benutzt werden, müssen die Ti-
sche im Innern der zusätzlichen Ablage bei geschlossener Klappe aufbe-
wahrt werden.
● Stellen Sie keine heißen Getränke in die Getränkehalter. Bei einem
Fahrmanöver kann das Getränk auslaufen und Verbrühungen verursa-
chen.
● Bei fahrendem Fahrzeug keine Dosen im Getränkehalter abstellen. Sie
könnten durch den Innenraum geschleudert werden und Verletzungen der
Insassen verursachen.
● Achten Sie bitte darauf, dass die Halteplatte fest im Sitzrahmen ein-
gehängt ist.
● Wenn die Halteplatte nicht benutzt wird, bewahren Sie sie in der Ab-
lage auf.
● Wenn die zusätzliche Ablage nicht gebraucht wird, befestigen Sie die-
se bitte sicher mit dem Netz im Gepäckraum.
Hinweis
● Achten Sie darauf, dass die zusätzliche Ablage fest eingebaut ist. Zie-
hen Sie die Ablage am vorderen Fach nach vorne und überprüfen Sie, dass
die beiden Halteelemente fest in den beiden Ringen eingehängt sind.
Aschenbecher*, Zigarettenanzünder* und
Steckdosen Aschenbecher*
Abb. 115 Aschenbecher
im Getränkehalter vorne
Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers den Deckel anheben
⇒ Abb. 115.
– Zum Schließen den Deckel nach unten drücken.

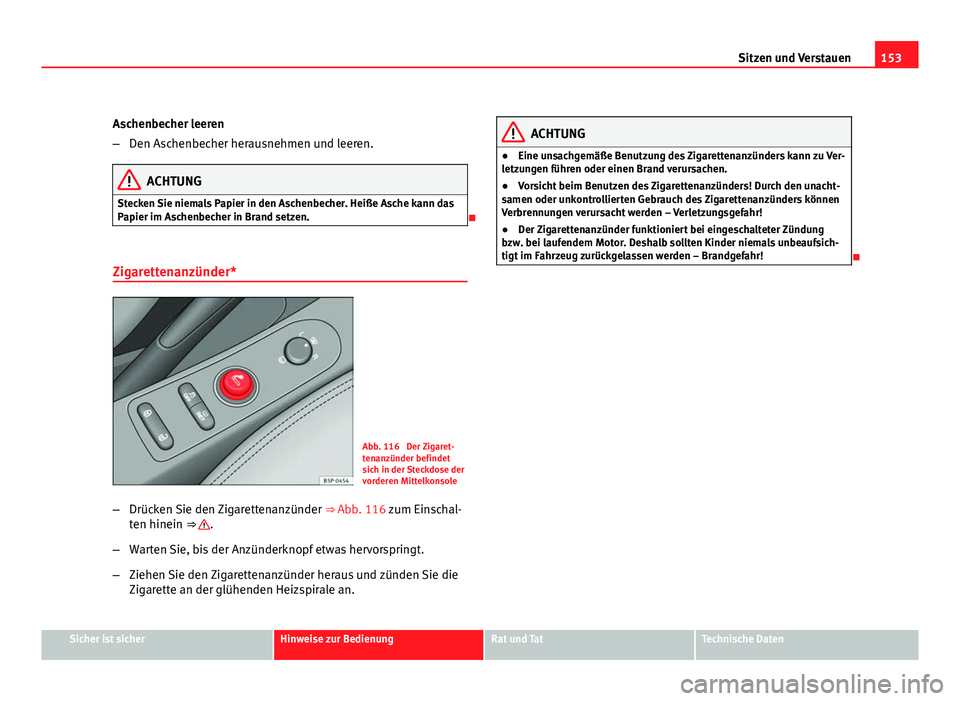

Page 155 of 307

153
Sitzen und Verstauen
Aschenbecher leeren
– Den Aschenbecher herausnehmen und leeren.
ACHTUNG
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.
Zigarettenanzünder*
Abb. 116 Der Zigaret-
tenanzünder befindet
sich in der Steckdose der
vorderen Mittelkonsole
– Drücken Sie den Zigarettenanzünder ⇒ Abb. 116 zum Einschal-
ten hinein ⇒
.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die
Zigarette an der glühenden Heizspirale an.
ACHTUNG
● Eine unsachgemäße Benutzung des Zigarettenanzünders kann zu Ver-
letzungen führen oder einen Brand verursachen.
● Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
● Der Zigarettenanzünder funktioniert bei eingeschalteter Zündung
bzw. bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsich-
tigt im Fahrzeug zurückgelassen werden – Brandgefahr!
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

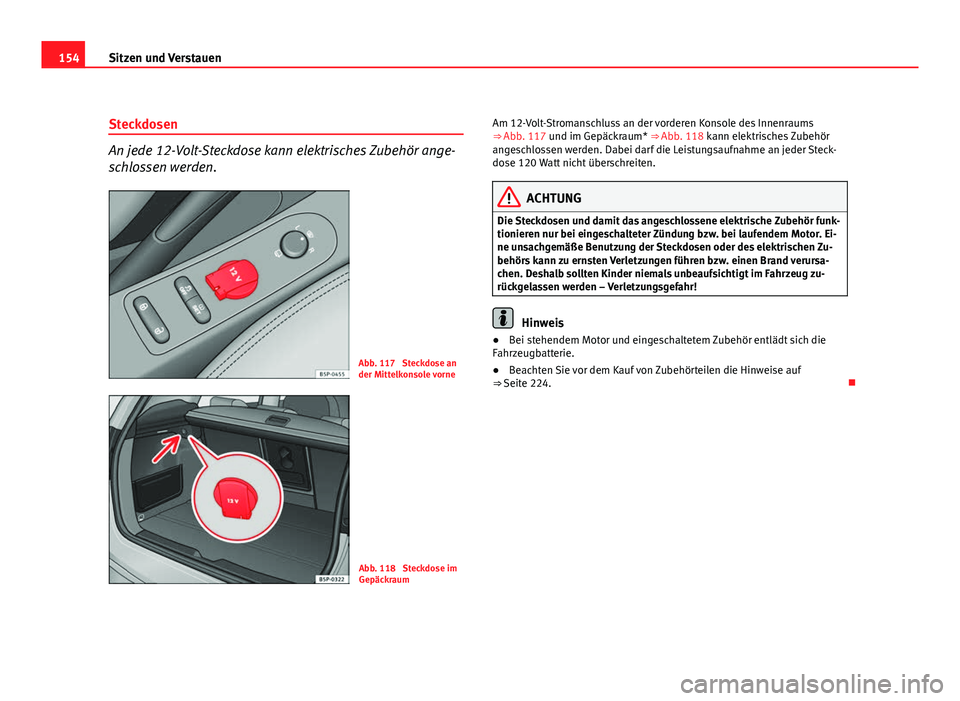

Page 156 of 307

154Sitzen und Verstauen
Steckdosen
An jede 12-Volt-Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Abb. 117 Steckdose an
der Mittelkonsole vorne
Abb. 118 Steckdose im
Gepäckraum Am 12-Volt-Stromanschluss an der vorderen Konsole des Innenraums
⇒ Abb. 117 und im Gepäckraum* ⇒
Abb. 118 kann elektrisches Zubehör
angeschlossen werden. Dabei darf die Leistungsaufnahme an jeder Steck-
dose 120 Watt nicht überschreiten.
ACHTUNG
Die Steckdosen und damit das angeschlossene elektrische Zubehör funk-
tionieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor. Ei-
ne unsachgemäße Benutzung der Steckdosen oder des elektrischen Zu-
behörs kann zu ernsten Verletzungen führen bzw. einen Brand verursa-
chen. Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zu-
rückgelassen werden – Verletzungsgefahr!
Hinweis
● Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die
Fahrzeugbatterie.
● Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise auf
⇒ Seite 224.

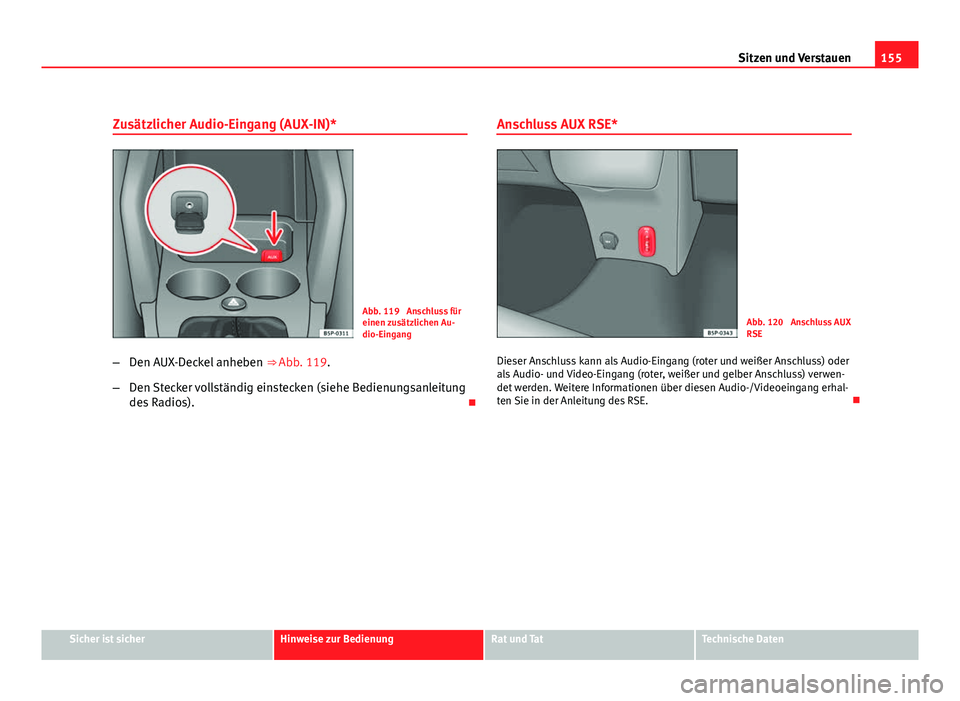

Page 157 of 307

155
Sitzen und Verstauen
Zusätzlicher Audio-Eingang (AUX-IN)*
Abb. 119 Anschluss für
einen zusätzlichen Au-
dio-Eingang
– Den AUX-Deckel anheben ⇒ Abb. 119.
– Den Stecker vollständig einstecken (siehe Bedienungsanleitung
des Radios). Anschluss AUX RSE*Abb. 120 Anschluss AUX
RSE
Dieser Anschluss kann als Audio-Eingang (roter und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, weißer und gelber Anschluss) verwen-
det werden. Weitere Informationen über diesen Audio-/Videoeingang erhal-
ten Sie in der Anleitung des RSE.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

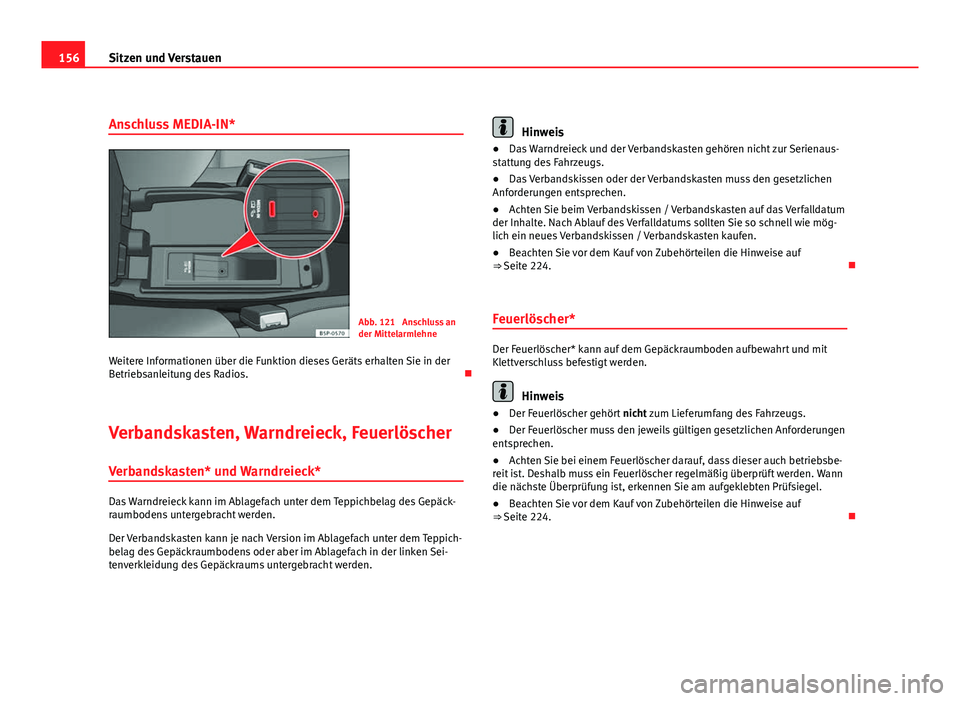

Page 158 of 307

156Sitzen und Verstauen
Anschluss MEDIA-IN*
Abb. 121 Anschluss an
der Mittelarmlehne
Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.
Verbandskasten, Warndreieck, Feuerlöscher
Verbandskasten* und Warndreieck*
Das Warndreieck kann im Ablagefach unter dem Teppichbelag des Gepäck-
raumbodens untergebracht werden.
Der Verbandskasten kann je nach Version im Ablagefach unter dem Teppich-
belag des Gepäckraumbodens oder aber im Ablagefach in der linken Sei-
tenverkleidung des Gepäckraums untergebracht werden.
Hinweis
● Das Warndreieck und der Verbandskasten gehören nicht zur Serienaus-
stattung des Fahrzeugs.
● Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.
● Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie mög-
lich ein neues Verbandskissen / Verbandskasten kaufen.
● Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise auf
⇒ Seite 224.
Feuerlöscher*
Der Feuerlöscher* kann auf dem Gepäckraumboden aufbewahrt und mit
Klettverschluss befestigt werden.
Hinweis
● Der Feuerlöscher gehört nicht zum Lieferumfang des Fahrzeugs.
● Der Feuerlöscher muss den jeweils gültigen gesetzlichen Anforderungen
entsprechen.
● Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlöscher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.
● Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise auf
⇒ Seite 224.
Page 159 of 307

157
Sitzen und Verstauen

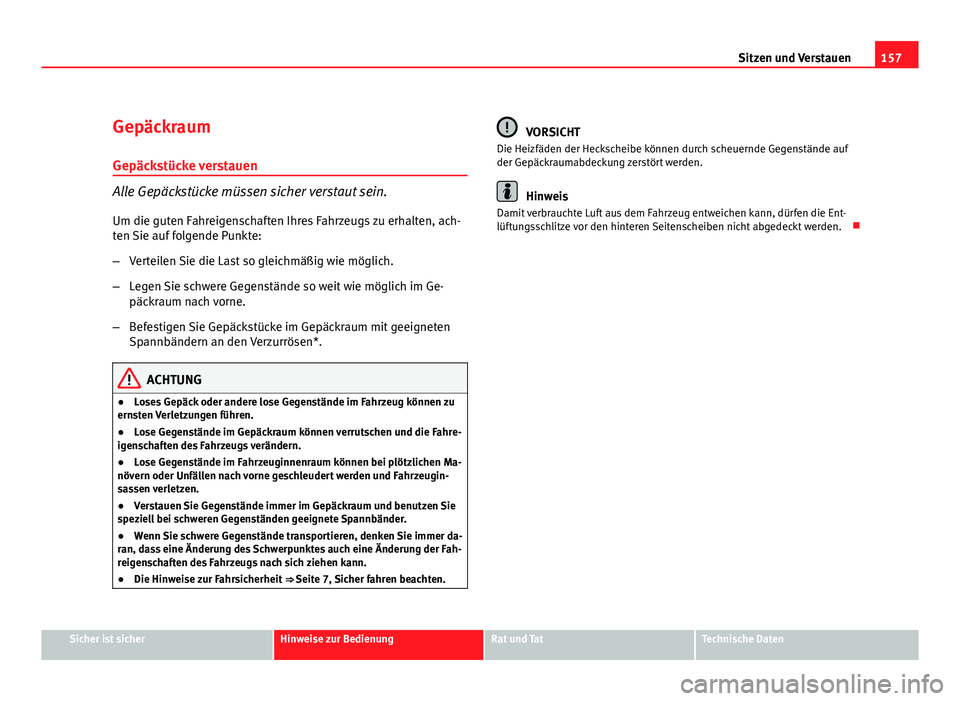

Gepäckraum
Gepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein. Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten, ach-
ten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Ge-
päckraum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten
Spannbändern an den Verzurrösen*.
ACHTUNG
● Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.
● Lose Gegenstände im Gepäckraum können verrutschen und die Fahre-
igenschaften des Fahrzeugs verändern.
● Lose Gegenstände im Fahrzeuginnenraum können bei plötzlichen Ma-
növern oder Unfällen nach vorne geschleudert werden und Fahrzeugin-
sassen verletzen.
● Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.
● Wenn Sie schwere Gegenstände transportieren, denken Sie immer da-
ran, dass eine Änderung des Schwerpunktes auch eine Änderung der Fah-
reigenschaften des Fahrzeugs nach sich ziehen kann.
● Die Hinweise zur Fahrsicherheit ⇒ Seite 7, Sicher fahren beachten.
VORSICHT
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die Ent-
lüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt werden.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 160 of 307

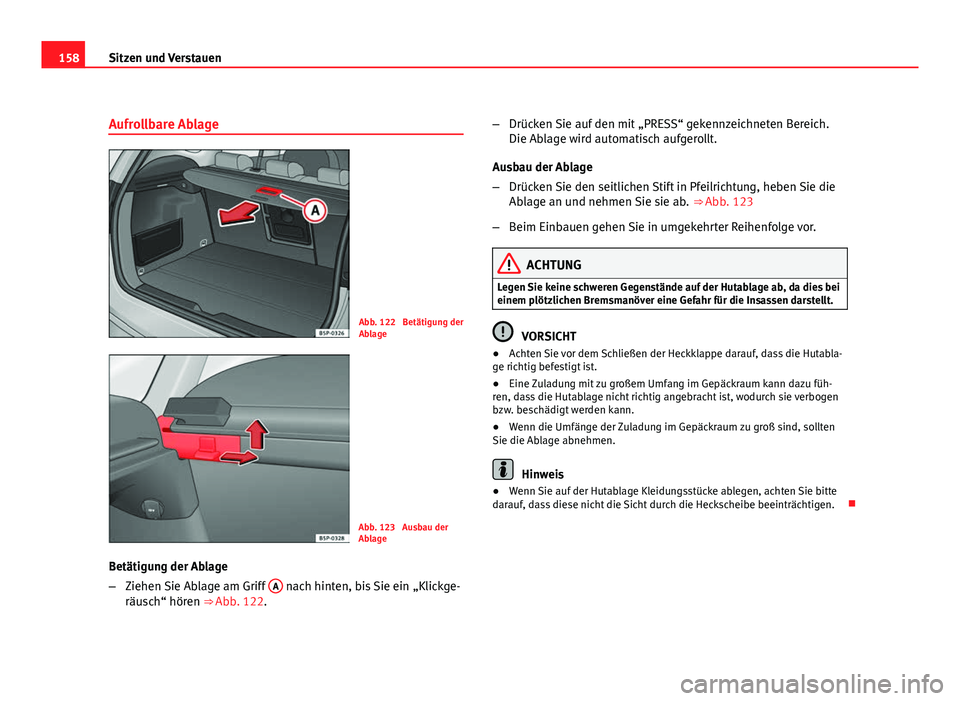

158Sitzen und Verstauen
Aufrollbare Ablage
Abb. 122 Betätigung der
Ablage
Abb. 123 Ausbau der
Ablage
Betätigung der Ablage
– Ziehen Sie Ablage am Griff A
nach hinten, bis Sie ein „Klickge-
räusch“ hören ⇒ Abb. 122. –
Drücken Sie auf den mit „PRESS“ gekennzeichneten Bereich.
Die Ablage wird automatisch aufgerollt.
Ausbau der Ablage
– Drücken Sie den seitlichen Stift in Pfeilrichtung, heben Sie die
Ablage an und nehmen Sie sie ab. ⇒ Abb. 123
– Beim Einbauen gehen Sie in umgekehrter Reihenfolge vor.
ACHTUNG
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
VORSICHT
● Achten Sie vor dem Schließen der Heckklappe darauf, dass die Hutabla-
ge richtig befestigt ist.
● Eine Zuladung mit zu großem Umfang im Gepäckraum kann dazu füh-
ren, dass die Hutablage nicht richtig angebracht ist, wodurch sie verbogen
bzw. beschädigt werden kann.
● Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten
Sie die Ablage abnehmen.
Hinweis
● Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
