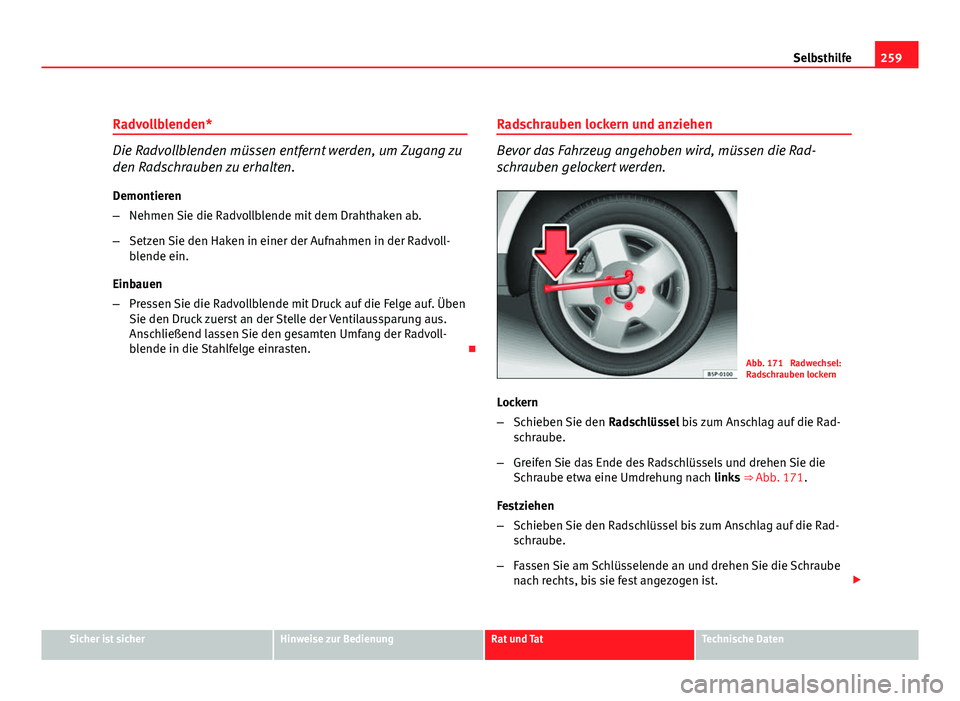

Selbsthilfe
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten. Demontieren
– Nehmen Sie die Radvollblende mit dem Drahthaken ab.
– Setzen Sie den Haken in einer der Aufnahmen in der Radvoll-
blende ein.
Einbauen
– Pressen Sie die Radvollblende mit Druck auf die Felge auf. Üben
Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvoll-
blende in die Stahlfelge einrasten. Radschrauben lockern und anziehenBevor das Fahrzeug angehoben wird, müssen die Rad-
schrauben gelockert werden.
Abb. 171 Radwechsel:
Radschrauben lockern
Lockern
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Rad-
schraube.
– Greifen Sie das Ende des Radschlüssels und drehen Sie die
Schraube etwa eine Umdrehung nach links ⇒ Abb. 171.
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Rad-
schraube.
– Fassen Sie am Schlüsselende an und drehen Sie die Schraube
nach rechts, bis sie fest angezogen ist.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 262 of 307

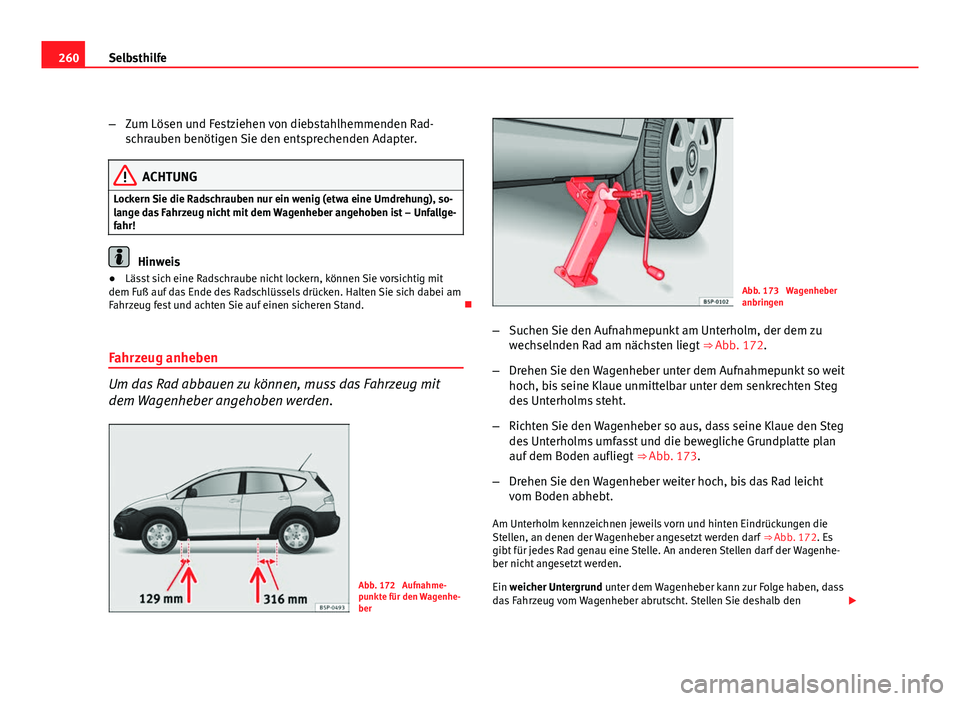

260Selbsthilfe
–Zum Lösen und Festziehen von diebstahlhemmenden Rad-
schrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung), so-
lange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfallge-
fahr!
Hinweis
● Lässt sich eine Radschraube nicht lockern, können Sie vorsichtig mit
dem Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am
Fahrzeug fest und achten Sie auf einen sicheren Stand.
Fahrzeug anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit
dem Wagenheber angehoben werden.
Abb. 172 Aufnahme-
punkte für den Wagenhe-
ber
Abb. 173 Wagenheber
anbringen
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒ Abb. 172.
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit
hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg
des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒ Abb. 173.
– Drehen Sie den Wagenheber weiter hoch, bis das Rad leicht
vom Boden abhebt.
Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒ Abb. 172. Es
gibt für jedes Rad genau eine Stelle. An anderen Stellen darf der Wagenhe-
ber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den
Page 263 of 307

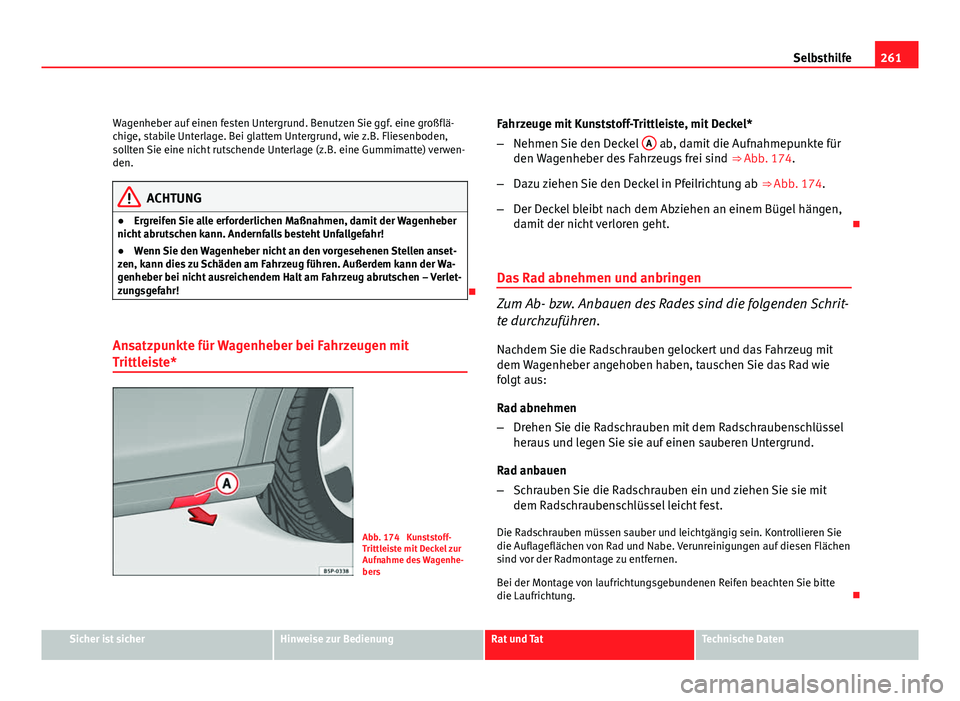

261
Selbsthilfe
Wagenheber auf einen festen Untergrund. Benutzen Sie ggf. eine großflä-
chige, stabile Unterlage. Bei glattem Untergrund, wie z.B. Fliesenboden,
sollten Sie eine nicht rutschende Unterlage (z.B. eine Gummimatte) verwen-
den.
ACHTUNG
● Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
● Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen anset-
zen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der Wa-
genheber bei nicht ausreichendem Halt am Fahrzeug abrutschen – Verlet-
zungsgefahr!
Ansatzpunkte für Wagenheber bei Fahrzeugen mit
Trittleiste*
Abb. 174 Kunststoff-
Trittleiste mit Deckel zur
Aufnahme des Wagenhe-
bers Fahrzeuge mit Kunststoff-Trittleiste, mit Deckel*
–
Nehmen Sie den Deckel A
ab, damit die Aufnahmepunkte für
den Wagenheber des Fahrzeugs frei sind ⇒ Abb. 174.
– Dazu ziehen Sie den Deckel in Pfeilrichtung ab ⇒ Abb. 174.
– Der Deckel bleibt nach dem Abziehen an einem Bügel hängen,
damit der nicht verloren geht.
Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schrit-
te durchzuführen. Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie
folgt aus:
Rad abnehmen
– Drehen Sie die Radschrauben mit dem Radschraubenschlüssel
heraus und legen Sie sie auf einen sauberen Untergrund.
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit
dem Radschraubenschlüssel leicht fest.
Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen.
Bei der Montage von laufrichtungsgebundenen Reifen beachten Sie bitte
die Laufrichtung.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 264 of 307

262Selbsthilfe

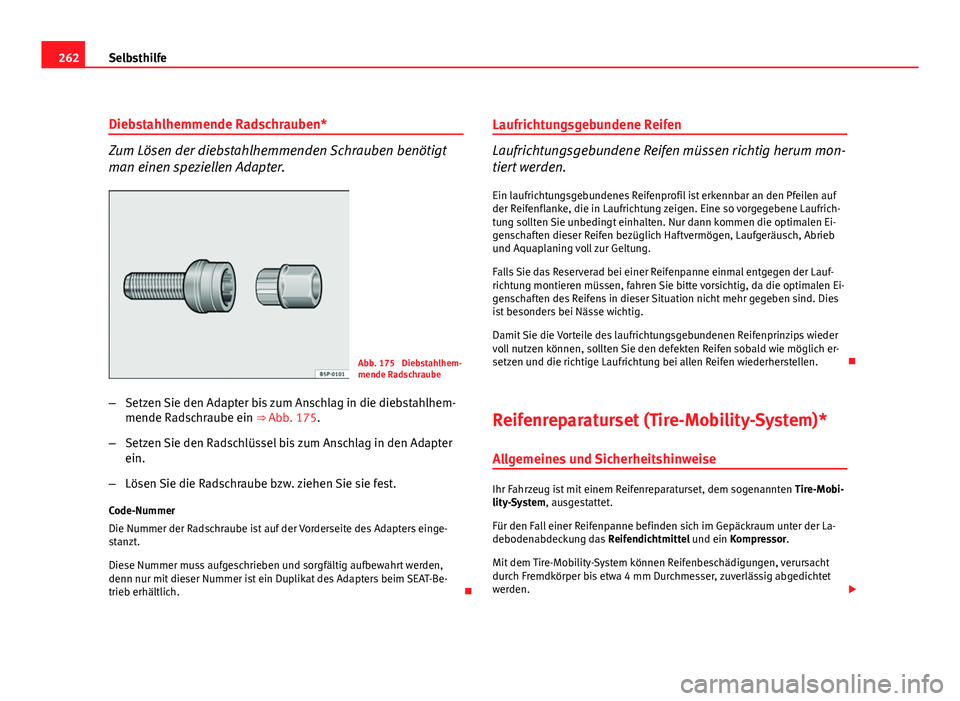

Diebstahlhemmende Radschrauben*
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter.
Abb. 175 Diebstahlhem-
mende Radschraube
– Setzen Sie den Adapter bis zum Anschlag in die diebstahlhem-
mende Radschraube ein ⇒ Abb. 175.
– Setzen Sie den Radschlüssel bis zum Anschlag in den Adapter
ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest.
Code-Nummer
Die Nummer der Radschraube ist auf der Vorderseite des Adapters einge-
stanzt.
Diese Nummer muss aufgeschrieben und sorgfältig aufbewahrt werden,
denn nur mit dieser Nummer ist ein Duplikat des Adapters beim SEAT-Be-
trieb erhältlich. Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum mon-
tiert werden.
Ein laufrichtungsgebundenes Reifenprofil ist erkennbar an den Pfeilen auf
der Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrich-
tung sollten Sie unbedingt einhalten. Nur dann kommen die optimalen Ei-
genschaften dieser Reifen bezüglich Haftvermögen, Laufgeräusch, Abrieb
und Aquaplaning voll zur Geltung.
Falls Sie das Reserverad bei einer Reifenpanne einmal entgegen der Lauf-
richtung montieren müssen, fahren Sie bitte vorsichtig, da die optimalen Ei-
genschaften des Reifens in dieser Situation nicht mehr gegeben sind. Dies
ist besonders bei Nässe wichtig.
Damit Sie die Vorteile des laufrichtungsgebundenen Reifenprinzips wieder
voll nutzen können, sollten Sie den defekten Reifen sobald wie möglich er-
setzen und die richtige Laufrichtung bei allen Reifen wiederherstellen.
Reifenreparaturset (Tire-Mobility-System)* Allgemeines und Sicherheitshinweise
Ihr Fahrzeug ist mit einem Reifenreparaturset, dem sogenannten Tire-Mobi-
lity-System, ausgestattet.
Für den Fall einer Reifenpanne befinden sich im Gepäckraum unter der La-
debodenabdeckung das Reifendichtmittel und ein Kompressor.
Mit dem Tire-Mobility-System können Reifenbeschädigungen, verursacht
durch Fremdkörper bis etwa 4 mm Durchmesser, zuverlässig abgedichtet
werden.
Page 265 of 307

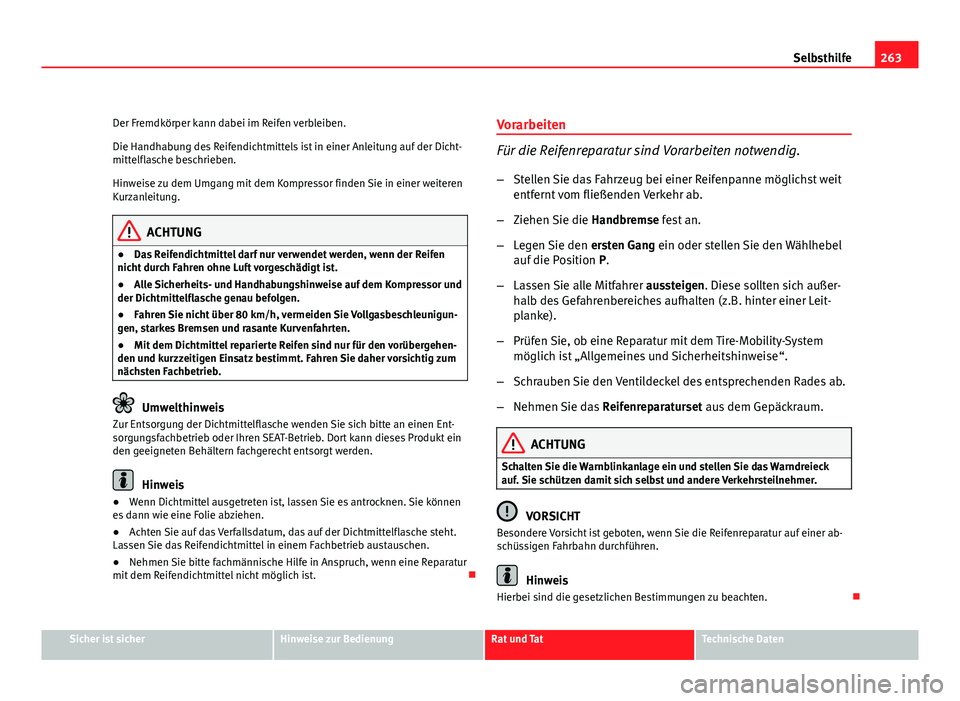

263
Selbsthilfe
Der Fremdkörper kann dabei im Reifen verbleiben.
Die Handhabung des Reifendichtmittels ist in einer Anleitung auf der Dicht-
mittelflasche beschrieben.
Hinweise zu dem Umgang mit dem Kompressor finden Sie in einer weiteren
Kurzanleitung.
ACHTUNG
● Das Reifendichtmittel darf nur verwendet werden, wenn der Reifen
nicht durch Fahren ohne Luft vorgeschädigt ist.
● Alle Sicherheits- und Handhabungshinweise auf dem Kompressor und
der Dichtmittelflasche genau befolgen.
● Fahren Sie nicht über 80 km/h, vermeiden Sie Vollgasbeschleunigun-
gen, starkes Bremsen und rasante Kurvenfahrten.
● Mit dem Dichtmittel reparierte Reifen sind nur für den vorübergehen-
den und kurzzeitigen Einsatz bestimmt. Fahren Sie daher vorsichtig zum
nächsten Fachbetrieb.
Umwelthinweis
Zur Entsorgung der Dichtmittelflasche wenden Sie sich bitte an einen Ent-
sorgungsfachbetrieb oder Ihren SEAT-Betrieb. Dort kann dieses Produkt ein
den geeigneten Behältern fachgerecht entsorgt werden.
Hinweis
● Wenn Dichtmittel ausgetreten ist, lassen Sie es antrocknen. Sie können
es dann wie eine Folie abziehen.
● Achten Sie auf das Verfallsdatum, das auf der Dichtmittelflasche steht.
Lassen Sie das Reifendichtmittel in einem Fachbetrieb austauschen.
● Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist. Vorarbeiten
Für die Reifenreparatur sind Vorarbeiten notwendig.
– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit
entfernt vom fließenden Verkehr ab.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie den Wählhebel
auf die Position P.
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer-
halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Prüfen Sie, ob eine Reparatur mit dem Tire-Mobility-System
möglich ist „Allgemeines und Sicherheitshinweise“.
– Schrauben Sie den Ventildeckel des entsprechenden Rades ab.
– Nehmen Sie das Reifenreparaturset aus dem Gepäckraum.
ACHTUNG
Schalten Sie die Warnblinkanlage ein und stellen Sie das Warndreieck
auf. Sie schützen damit sich selbst und andere Verkehrsteilnehmer.
VORSICHT
Besondere Vorsicht ist geboten, wenn Sie die Reifenreparatur auf einer ab-
schüssigen Fahrbahn durchführen.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 266 of 307

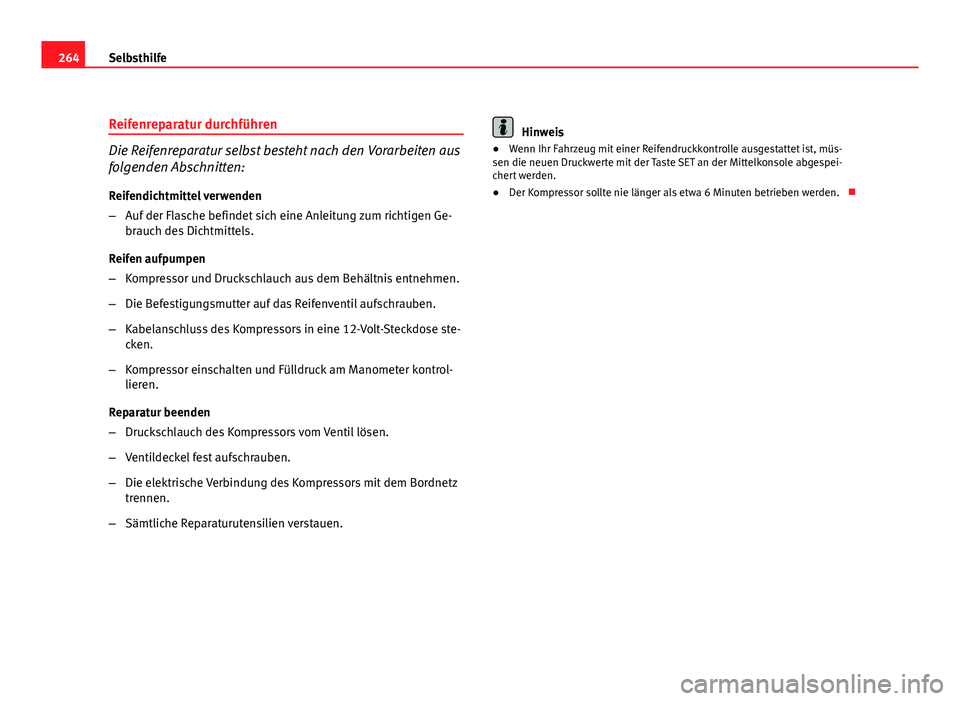

264Selbsthilfe
Reifenreparatur durchführen
Die Reifenreparatur selbst besteht nach den Vorarbeiten aus
folgenden Abschnitten:
Reifendichtmittel verwenden
– Auf der Flasche befindet sich eine Anleitung zum richtigen Ge-
brauch des Dichtmittels.
Reifen aufpumpen
– Kompressor und Druckschlauch aus dem Behältnis entnehmen.
– Die Befestigungsmutter auf das Reifenventil aufschrauben.
– Kabelanschluss des Kompressors in eine 12-Volt-Steckdose ste-
cken.
– Kompressor einschalten und Fülldruck am Manometer kontrol-
lieren.
Reparatur beenden
– Druckschlauch des Kompressors vom Ventil lösen.
– Ventildeckel fest aufschrauben.
– Die elektrische Verbindung des Kompressors mit dem Bordnetz
trennen.
– Sämtliche Reparaturutensilien verstauen.
Hinweis
● Wenn Ihr Fahrzeug mit einer Reifendruckkontrolle ausgestattet ist, müs-
sen die neuen Druckwerte mit der Taste SET an der Mittelkonsole abgespei-
chert werden.
● Der Kompressor sollte nie länger als etwa 6 Minuten betrieben werden.
Page 267 of 307

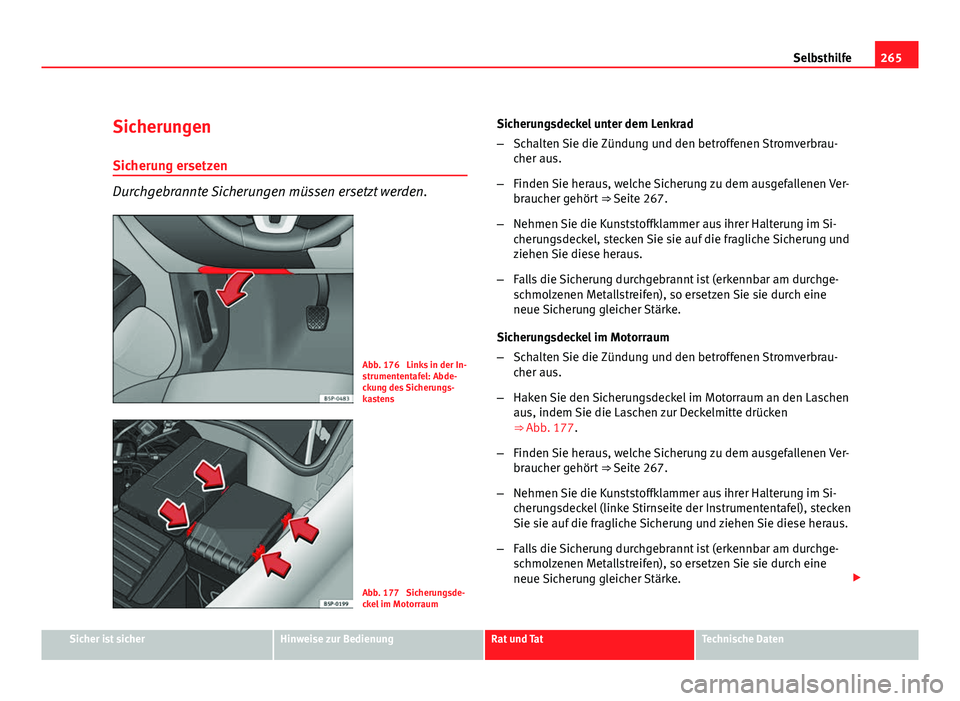

265
Selbsthilfe
Sicherungen
Sicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden.
Abb. 176 Links in der In-
strumententafel: Abde-
ckung des Sicherungs-
kastens
Abb. 177 Sicherungsde-
ckel im Motorraum Sicherungsdeckel unter dem Lenkrad
–
Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Ver-
braucher gehört ⇒ Seite 267.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Si-
cherungsdeckel, stecken Sie sie auf die fragliche Sicherung und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge-
schmolzenen Metallstreifen), so ersetzen Sie sie durch eine
neue Sicherung gleicher Stärke.
Sicherungsdeckel im Motorraum
– Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Haken Sie den Sicherungsdeckel im Motorraum an den Laschen
aus, indem Sie die Laschen zur Deckelmitte drücken
⇒ Abb. 177.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Ver-
braucher gehört ⇒ Seite 267.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Si-
cherungsdeckel (linke Stirnseite der Instrumententafel), stecken
Sie sie auf die fragliche Sicherung und ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge-
schmolzenen Metallstreifen), so ersetzen Sie sie durch eine
neue Sicherung gleicher Stärke.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 268 of 307

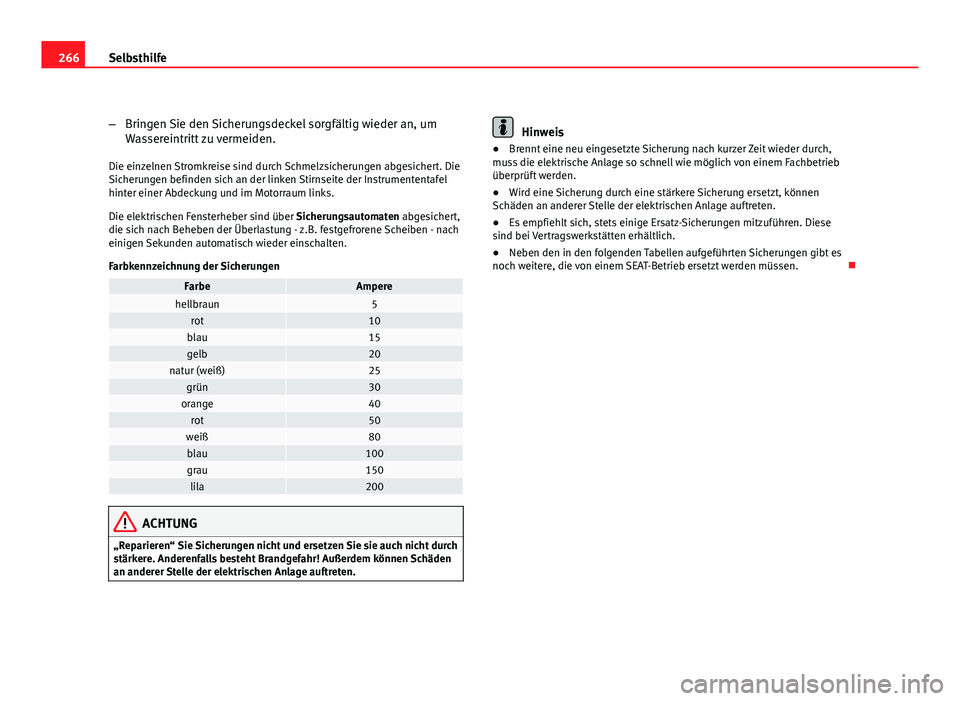

266Selbsthilfe
–Bringen Sie den Sicherungsdeckel sorgfältig wieder an, um
Wassereintritt zu vermeiden.
Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der linken Stirnseite der Instrumententafel
hinter einer Abdeckung und im Motorraum links.
Die elektrischen Fensterheber sind über Sicherungsautomaten abgesichert,
die sich nach Beheben der Überlastung - z.B. festgefrorene Scheiben - nach
einigen Sekunden automatisch wieder einschalten.
Farbkennzeichnung der Sicherungen
FarbeAmperehellbraun5rot10blau15gelb20natur (weiß)25grün30orange40rot50weiß80blau100grau150lila200
ACHTUNG
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Anderenfalls besteht Brandgefahr! Außerdem können Schäden
an anderer Stelle der elektrischen Anlage auftreten.
Hinweis
● Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb
überprüft werden.
● Wird eine Sicherung durch eine stärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
● Es empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen. Diese
sind bei Vertragswerkstätten erhältlich.
● Neben den in den folgenden Tabellen aufgeführten Sicherungen gibt es
noch weitere, die von einem SEAT-Betrieb ersetzt werden müssen.
Page 269 of 307

267
Selbsthilfe
Sicherungsbelegung, Instrumententafel links
Sicherungen
NummerVerbraucherAmpere1Nicht belegt 2Nicht belegt 3Nicht belegt 4Nicht belegt 5Nicht belegt 6Nicht belegt 7Nicht belegt 8Nicht belegt 9Airbag5
10Stromversorgung RSE (Display an der Dachkonso-
le)10
11Nicht belegt 12Xenon-Scheinwerfer links10
13Kombiinstrument (Ölstand) / Steuergerät Leitun-
gen (BCM) / Heizung / ABS, ESC (ESP) / Park Pi-
lot/ Gateway / Durchflussmesser5
14Getriebe / Lenkhilfe / Bremslichtsensor / Anhän-
ger / ABS, ESC (ESP)/ Haldex / Lichtschalter10
15Beheizbare Frontscheibe / Instrumentenbeleuch-
tung / Diagnosezentrale / Motorsteuerung / Zu-
satzheizung / AFS-Scheinwerfer / Park Pilot10
16Xenon-Scheinwerfer rechts1017Motorsteuerung1018Nicht belegt 19Nicht belegt
20Park-Pilot (Einparkhilfe) / Schalthebel / ESC-
(ESP)-Steuergerät10
NummerVerbraucherAmpere21Nicht belegt 22Volumetrischer Alarmsensor / Alarmhupe523Diagnose / Regensensor / Lichtschalter1024Kundendienst Vorinstallation Anhängerkupplung1525Nicht belegt 26Vakuumpumpe20
27Stromversorgung RSE (Display an der Dachkonso-
le)10
28Heckwischermotor2029Nicht belegt 30Steckdose / Zigarettenanzünder2031Nicht belegt 32Nicht belegt 33Heizung4034Nicht belegt 35Nicht belegt 36Nicht belegt 37Nicht belegt 38Nicht belegt 39Anhänger-Steuergerät (Anhängerkupplung)15
40Anhänger-Steuergerät (Blinker, Bremse und
Standlicht links)20
41Anhänger-Steuergerät (Nebelleuchten, Rück-
wärtsgang und Standlicht rechts)20
42Steuergerät Leitungen BCM2043Anhänger-Vorinstallation4044Heckscheibenbeheizung2545Fensterheber vorne3046Fensterheber hinten30
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 270 of 307

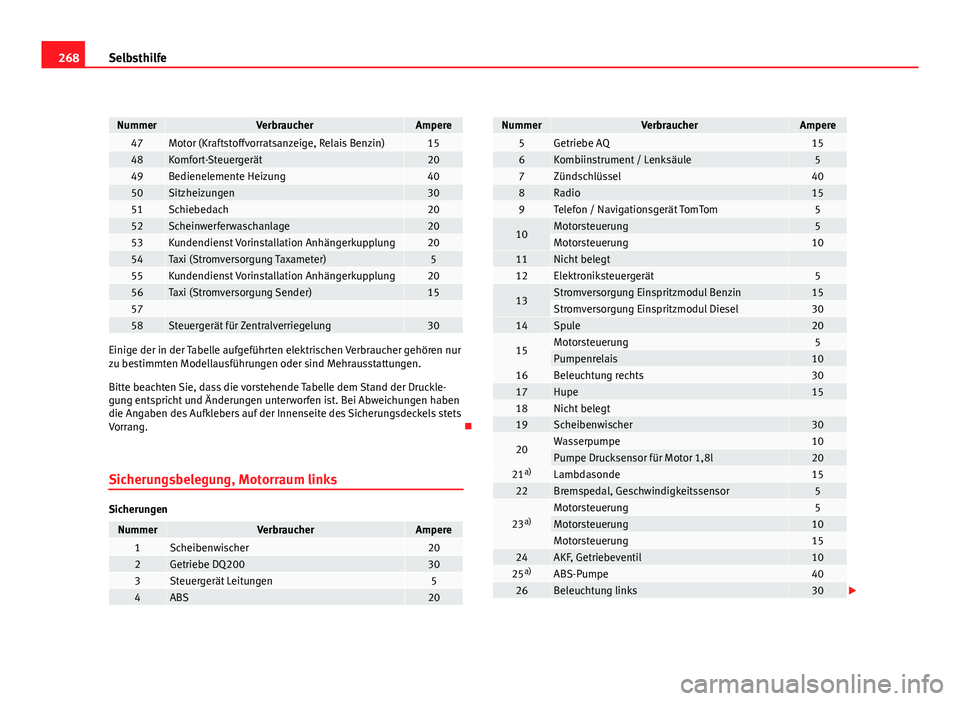

268Selbsthilfe
NummerVerbraucherAmpere47Motor (Kraftstoffvorratsanzeige, Relais Benzin)1548Komfort-Steuergerät2049Bedienelemente Heizung4050Sitzheizungen3051Schiebedach2052Scheinwerferwaschanlage2053Kundendienst Vorinstallation Anhängerkupplung2054Taxi (Stromversorgung Taxameter)555Kundendienst Vorinstallation Anhängerkupplung2056Taxi (Stromversorgung Sender)1557 58Steuergerät für Zentralverriegelung30
Einige der in der Tabelle aufgeführten elektrischen Verbraucher gehören nur
zu bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Druckle-
gung entspricht und Änderungen unterworfen ist. Bei Abweichungen haben
die Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang.
Sicherungsbelegung, Motorraum links
Sicherungen
NummerVerbraucherAmpere1Scheibenwischer202Getriebe DQ200303Steuergerät Leitungen54ABS20
NummerVerbraucherAmpere5Getriebe AQ156Kombiinstrument / Lenksäule57Zündschlüssel408Radio159Telefon / Navigationsgerät TomTom5
10Motorsteuerung5Motorsteuerung1011Nicht belegt 12Elektroniksteuergerät5
13Stromversorgung Einspritzmodul Benzin15Stromversorgung Einspritzmodul Diesel3014Spule20
15Motorsteuerung5Pumpenrelais1016Beleuchtung rechts3017Hupe1518Nicht belegt 19Scheibenwischer30
20Wasserpumpe10Pumpe Drucksensor für Motor 1,8l2021 a)Lambdasonde1522Bremspedal, Geschwindigkeitssensor5
23a)Motorsteuerung5Motorsteuerung10Motorsteuerung1524AKF, Getriebeventil1025a)ABS-Pumpe4026Beleuchtung links30
