Seat Altea Freetrack 2012 Manual del propietario (in Spanish)

289

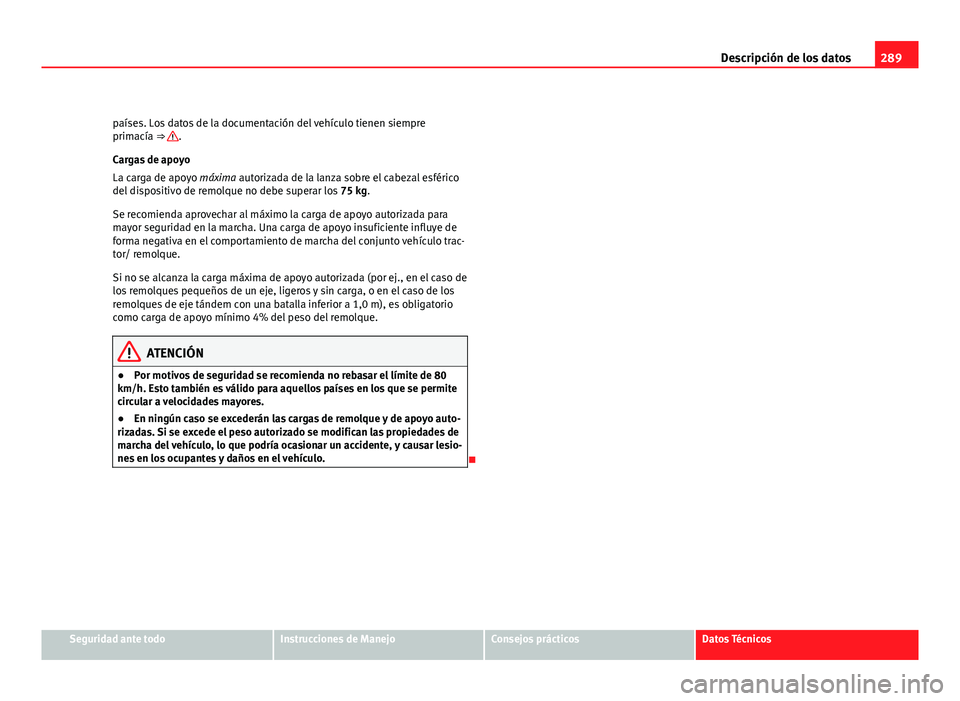

Descripción de los datos
países. Los datos de la documentación del vehículo tienen siempre
primacía ⇒ 
.
Cargas de apoyo
La carga de apoyo máxima autorizada de la lanza sobre el cabezal esférico
del dispositivo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la carga de apoyo autorizada para
mayor seguridad en la marcha. Una carga de apoyo insuficiente influye de
forma negativa en el comportamiento de marcha del conjunto vehículo trac-
tor/ remolque.
Si no se alcanza la carga máxima de apoyo autorizada (por ej., en el caso de
los remolques pequeños de un eje, ligeros y sin carga, o en el caso de los
remolques de eje tándem con una batalla inferior a 1,0 m), es obligatorio
como carga de apoyo mínimo 4% del peso del remolque.
ATENCIÓN
● Por motivos de seguridad se recomienda no rebasar el límite de 80
km/h. Esto también es válido para aquellos países en los que se permite
circular a velocidades mayores.
● En ningún caso se excederán las cargas de remolque y de apoyo auto-
rizadas. Si se excede el peso autorizado se modifican las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

290Datos técnicos
Datos técnicos
Comprobación de niveles
Periódicamente se deberían comprobar los diferentes nive-
les de los fluidos del vehículo. No confundir nunca los líqui-
dos, pues de lo contrario el motor sufriría graves daños.
Fig. 202 Figura orientati-
va de la posición de los
elementos
Depósito de expansión del líquido refrigerante
Depósito del agua lavacristales
Orificio de llenado del aceite del motor
Varilla de medición de aceite del motor
Depósito del líquido de frenos
Batería bajo la cubierta
La verificación y reposición de los líquidos operativos se realizará en los
componentes mencionados anteriormente. Estas operaciones están descri-
tas en el ⇒ página 229.
1
23456
Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y restricciones relacionadas con
los datos técnicos a partir de la
⇒ página 286 

291
Datos técnicos
Motor de gasolina 2.0 155 kW (211 CV). Tracción delantera
Datos del motor Potencia kW (CV) a 1/min 155 (211)/ 5300-6200
Par motor máximo en Nm a 1/min 280/ 1700 - 5200
Nº de cilindros/ cilindrada en cm3
4/ 1984
Combustible Súper de 95 octanos / Normal de 91 octanos a)
a)
Con ligera pérdida de potencia
Rendimientos Velocidad máxima en km/h 220
Aceleración 0-80 km/h en seg 5,5
Aceleración 0-100 km/h en seg 7,7
Pesos
Peso máximo autorizado en kg 2150
Peso en orden de marcha (con conductor) en kg 1606
Carga autorizada sobre eje delantero en kg 1115
Carga autorizada sobre eje trasero en kg 1055
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1650
Remolque con freno en pendientes hasta 12% en kg 1400
Capacidad de relleno de aceite motor
Capacidad aprox. aceite de motor con cambio de filtro 4,6 litros

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

292Datos técnicos

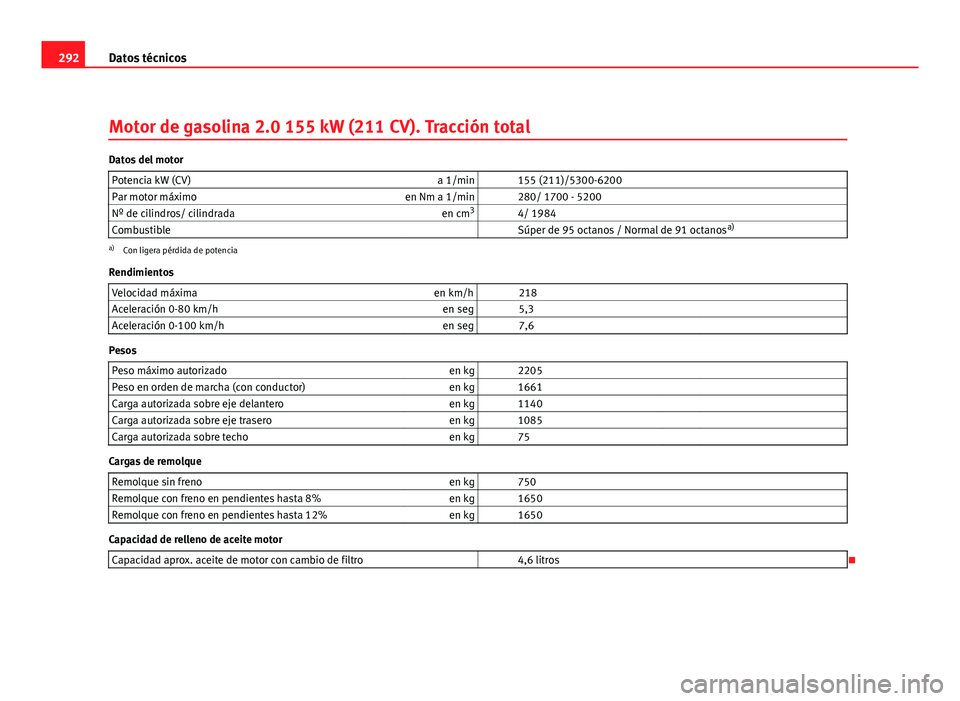

Motor de gasolina 2.0 155 kW (211 CV). Tracción total
Datos del motor
Potencia kW (CV) a 1/min 155 (211)/5300-6200
Par motor máximo en Nm a 1/min 280/ 1700 - 5200
Nº de cilindros/ cilindrada en cm3
4/ 1984
Combustible Súper de 95 octanos / Normal de 91 octanos a)
a)
Con ligera pérdida de potencia
Rendimientos Velocidad máxima en km/h 218
Aceleración 0-80 km/h en seg 5,3
Aceleración 0-100 km/h en seg 7,6
Pesos
Peso máximo autorizado en kg 2205
Peso en orden de marcha (con conductor) en kg 1661
Carga autorizada sobre eje delantero en kg 1140
Carga autorizada sobre eje trasero en kg 1085
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1650
Remolque con freno en pendientes hasta 12% en kg 1650
Capacidad de relleno de aceite motor
Capacidad aprox. aceite de motor con cambio de filtro 4,6 litros


293
Datos técnicos
Motor Diesel 1.6 TDI CR 77 kW (105 CV) DPF sin/con Start&Stop
Datos del motor Potencia kW (CV) a 1/min 77 (105)/ 4400
Par motor máximo en Nm a 1/min 250/ 1500 - 2500
Nº de cilindros/ cilindrada en cm3
4/ 1598
Combustible Min. 51 CZ
Rendimientos
Velocidad máxima en km/h 177
Aceleración 0-80 km/h en seg 8,3
Aceleración 0-100 km/h en seg 12,6
Pesos
Peso máximo autorizado en kg 2049
Peso en orden de marcha (con conductor) en kg 1505
Carga autorizada sobre eje delantero en kg 1045
Carga autorizada sobre eje trasero en kg 1035
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 740
Remolque con freno en pendientes hasta 8% en kg 1500
Remolque con freno en pendientes hasta 12% en kg 1400
Capacidad de relleno de aceite motor
Capacidad aprox. aceite de motor con cambio de filtro 4,5 litros

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

294Datos técnicos
Motor Diesel 2.0 TDI CR 103 kW (140 CV) DPF. Tracción total
Datos del motor
Potencia kW (CV) a 1/min 103 (140)/ 4200
Par motor máximo en Nm a 1/min 320/ 1750 - 2500
Nº de cilindros/ cilindrada en cm3
4/ 1968
Combustible Min. 51 CZ
Rendimientos
Velocidad máxima en km/h 193
Aceleración 0-80 km/h en seg 6,9
Aceleración 0-100 km/h en seg 10,2
Pesos
Peso máximo autorizado en kg 2159
Peso en orden de marcha (con conductor) en kg 1615
Carga autorizada sobre eje delantero en kg 1110
Carga autorizada sobre eje trasero en kg 1070
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1650
Remolque con freno en pendientes hasta 12% en kg 1650
Capacidad de relleno de aceite motor
Capacidad aprox. aceite de motor con cambio de filtro 4,5 litros


295
Datos técnicos

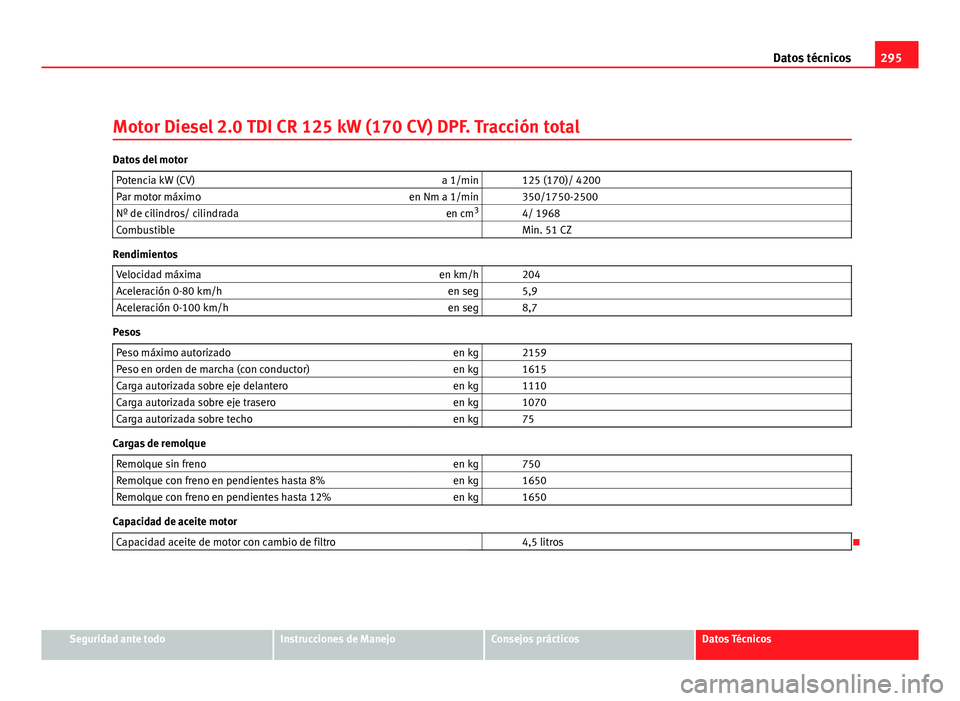

Motor Diesel 2.0 TDI CR 125 kW (170 CV) DPF. Tracción total
Datos del motor Potencia kW (CV) a 1/min 125 (170)/ 4200
Par motor máximo en Nm a 1/min 350/1750-2500
Nº de cilindros/ cilindrada en cm3
4/ 1968
Combustible Min. 51 CZ
Rendimientos
Velocidad máxima en km/h 204
Aceleración 0-80 km/h en seg 5,9
Aceleración 0-100 km/h en seg 8,7
Pesos
Peso máximo autorizado en kg 2159
Peso en orden de marcha (con conductor) en kg 1615
Carga autorizada sobre eje delantero en kg 1110
Carga autorizada sobre eje trasero en kg 1070
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1650
Remolque con freno en pendientes hasta 12% en kg 1650
Capacidad de aceite motor
Capacidad aceite de motor con cambio de filtro 4,5 litros

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

296Datos técnicos
Dimensiones y capacidades
Dimensiones
Largo, Ancho 4493 mm/ 1778 mm
Alto a peso en vacío 1615 mm
Voladizos frontal y trasero 940 mm/ 977 mm
Batalla 2578 mm
Diámetro de giro 10,7
Ancho de vía Anterior
Posterior
1534 mm 1519 mm
1542 mm 1527 mm
Capacidades
Depósito de combustible 60 l. Reserva 8l.
Depósito del lavaparabrisas/ con lavafaros 3 l./ 5,5 l.
Presión de los neumáticos
Neumáticos de verano:
La presión de los neumáticos figura en un adhesivo pegado a la parte interna de la tapa de llenado del depósito.
Neumáticos de invierno:
La presión de estos neumáticos es como la de los de verano más 0,2 bar.

