Seat Altea XL 2006 Betriebsanleitung (in German)

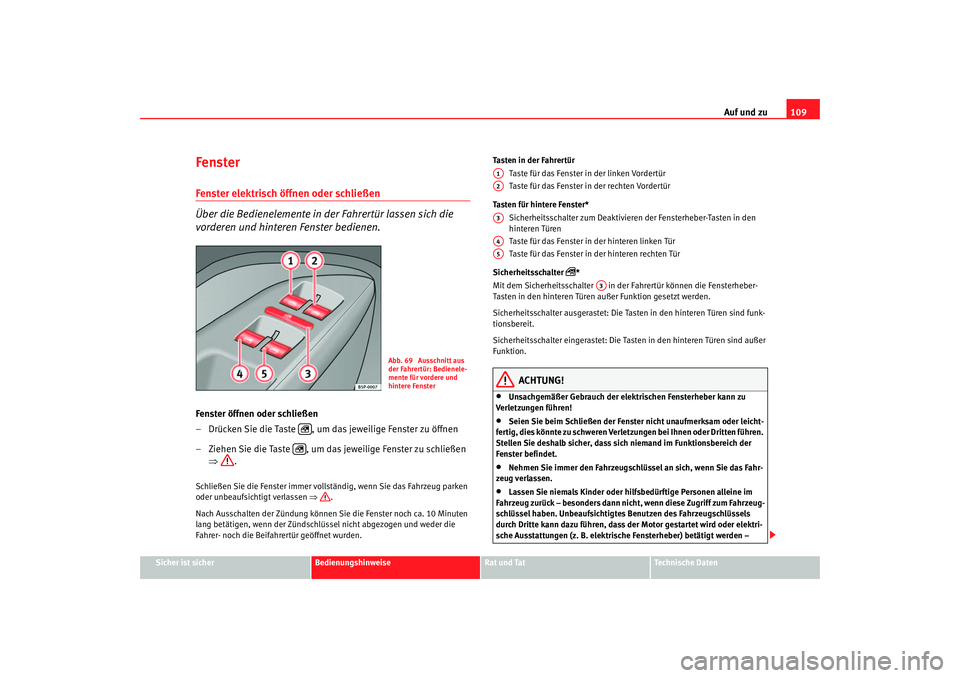

Auf und zu109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Fenster Fenster elektrisch öffnen oder schließen
Über die Bedienelemente in der Fahrertür lassen sich die
vorderen und hinteren Fenster bedienen.Fenster öffnen oder schließen
– Drücken Sie die Taste , um das jeweilige Fenster zu öffnen
– Ziehen Sie die Taste , um das jeweilige Fenster zu schließen
⇒ .Schließen Sie die Fenster immer vollständig, wenn Sie das Fahrzeug parken
oder unbeaufsichtigt verlassen ⇒.
Nach Ausschalten der Zündung können Sie die Fenster noch ca. 10 Minuten
lang betätigen, wenn der Zündschl üssel nicht abgezogen und weder die
Fahrer- noch die Beifahrertür geöffnet wurden. Tasten in der Fahrertür
Taste für das Fenster in der linken Vordertür
Taste für das Fenster in der rechten Vordertür
Tasten für hintere Fenster* Sicherheitsschalter zum Deaktivieren der Fensterheber-Tasten in den
hinteren Türen
Taste für das Fenster in der hinteren linken Tür
Taste für das Fenster in der hinteren rechten Tür
Sicherheitsschalter
*
Mit dem Sicherheitsschalter in de r Fahrertür können die Fensterheber-
Tasten in den hinteren Türen außer Funktion gesetzt werden.
Sicherheitsschalter ausgerastet: Die Tasten in den hinteren Türen sind funk-
tionsbereit.
Sicherheitsschalter eingerastet: Die Tast en in den hinteren Türen sind außer
Funktion.
ACHTUNG!
•
Unsachgemäßer Gebrauch der elektrischen Fensterheber kann zu
Verletzungen führen!
•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig, dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Stellen Sie deshalb sicher, dass sich niemand im Funktionsbereich der
Fenster befindet.
•
Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahr-
zeug verlassen.
•
Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahrzeug-
schlüssel haben. Unbeaufsichtigtes Benutzen des Fahrzeugschlüssels
durch Dritte kann dazu führen, dass der Motor gestartet wird oder elektri-
sche Ausstattungen (z. B. elektrische Fensterheber) betätigt werden –
Abb. 69 Ausschnitt aus
der Fahrertür: Bedienele-
mente für vordere und
hintere Fenster

A1A2A3A4A5
A3
alteaxl_aleman_DEF Seite 109 Montag, 28. August 2006 10:29 10

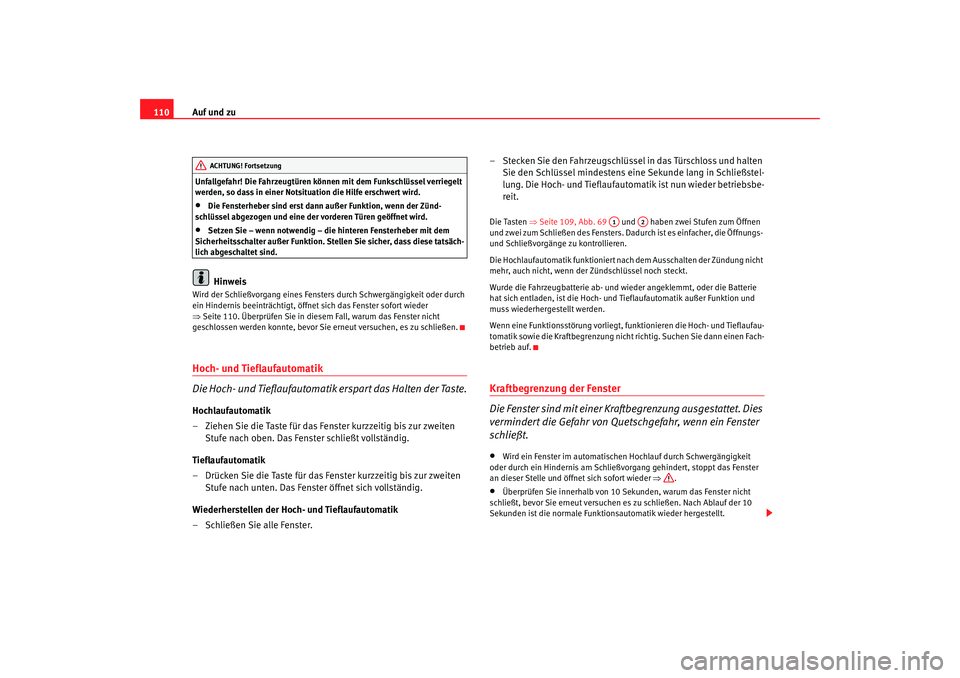

Auf und zu
110Unfallgefahr! Die Fahrzeugtüren können mit dem Funkschlüssel verriegelt
werden, so dass in einer Notsituation die Hilfe erschwert wird.•
Die Fensterheber sind erst dann außer Funktion, wenn der Zünd-
schlüssel abgezogen und eine der vorderen Türen geöffnet wird.
•
Setzen Sie – wenn notwendig – die hinteren Fensterheber mit dem
Sicherheitsschalter außer Funktion. Stellen Sie sicher, dass diese tatsäch-
lich abgeschaltet sind.Hinweis
Wird der Schließvorgang eines Fenste rs durch Schwergängigkeit oder durch
ein Hindernis beeinträch tigt, öffnet sich das Fenster sofort wieder
⇒ Seite 110. Überprüfen Sie in diesem Fall, warum das Fenster nicht
geschlossen werden konnte, bevor Sie erneut versuchen, es zu schließen.Hoch- und Tieflaufautomatik
Die Hoch- und Tieflaufautomatik erspart das Halten der Taste.Hochlaufautomatik
– Ziehen Sie die Taste für das Fenster kurzzeitig bis zur zweiten Stufe nach oben. Das Fenster schließt vollständig.
Tieflaufautomatik
– Drücken Sie die Taste für das Fenster kurzzeitig bis zur zweiten Stufe nach unten. Das Fenster öffnet sich vollständig.
Wiederherstellen der Hoch- und Tieflaufautomatik
– Schließen Sie alle Fenster. – Stecken Sie den Fahrzeugschlüssel in das Türschloss und halten
Sie den Schlüssel mindestens eine Sekunde lang in Schließstel-
lung. Die Hoch- und Tieflaufautomatik ist nun wieder betriebsbe-
reit.
Die Tasten ⇒Seite 109, Abb. 69 und haben zwei Stufen zum Öffnen
und zwei zum Schließen des Fensters. Dadurch ist es einfacher, die Öffnungs-
und Schließvorgänge zu kontrollieren.
Die Hochlaufautomatik funktioniert na ch dem Ausschalten der Zündung nicht
mehr, auch nicht, wenn der Zündschlüssel noch steckt.
Wurde die Fahrzeugbatterie ab- und wieder angeklemmt, oder die Batterie
hat sich entladen, ist die Hoch- und Tieflaufautomatik außer Funktion und
muss wiederhergestellt werden.
Wenn eine Funktionsstörung vorliegt, funktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nicht richtig. Suchen Sie dann einen Fach-
betrieb auf.Kraftbegrenzung der Fenster
Die Fenster sind mit einer Kraftbegrenzung ausgestattet. Dies
vermindert die Gefahr von Quetschgefahr, wenn ein Fenster
schließt.•
Wird ein Fenster im automatische n Hochlauf durch Schwergängigkeit
oder durch ein Hindernis am Schließvorgang gehindert, stoppt das Fenster
an dieser Stelle und öffnet sich sofort wieder ⇒.
•
Überprüfen Sie innerhalb von 10 Sekunden, warum das Fenster nicht
schließt, bevor Sie erneut versuchen es zu schließen. Nach Ablauf der 10
Sekunden ist die normale Funkti onsautomatik wieder hergestellt.
ACHTUNG! Fortsetzung
A1
A2
alteaxl_aleman_DEF Seite 110 Montag, 28. August 2006 10:29 10

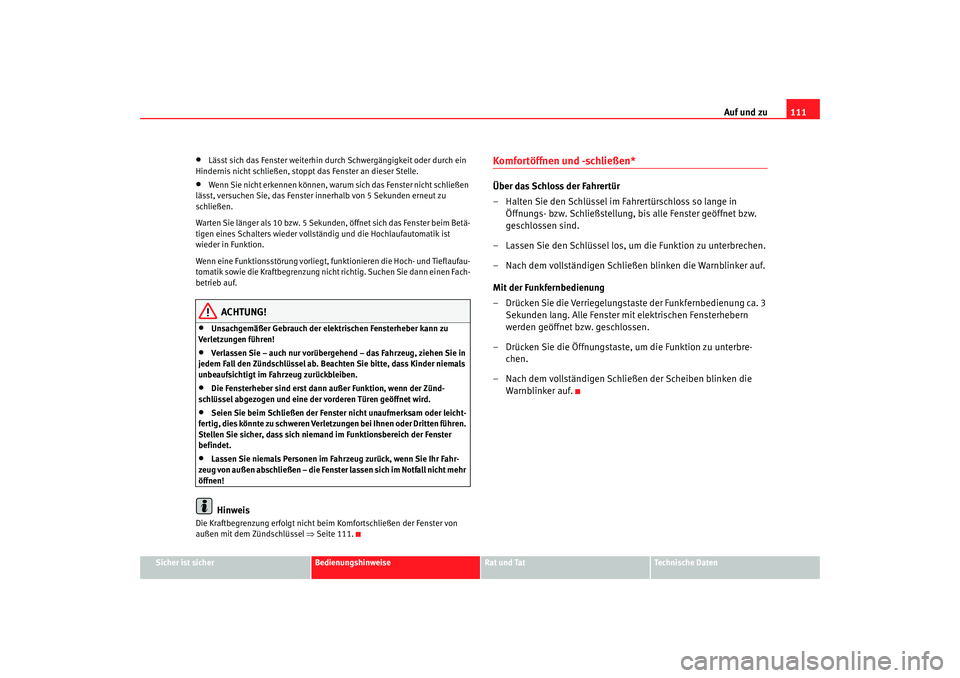

Auf und zu111
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Lässt sich das Fenster weiterhin durch Schwergängigkeit oder durch ein
Hindernis nicht schließen, stoppt das Fenster an dieser Stelle.
•
Wenn Sie nicht erkennen können, warum sich das Fenster nicht schließen
lässt, versuchen Sie, das Fenster in nerhalb von 5 Sekunden erneut zu
schließen.
Warten Sie länger als 10 bzw. 5 Sekunden, öffnet sich das Fenster beim Betä-
tigen eines Schalters wieder vollständig und die Hochlaufautomatik ist
wieder in Funktion.
Wenn eine Funktionsstörung vorliegt, fu nktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nicht richtig. Suchen Sie dann einen Fach-
betrieb auf.
ACHTUNG!
•
Unsachgemäßer Gebrauch der elektrischen Fensterheber kann zu
Verletzungen führen!
•
Verlassen Sie – auch nur vorübergehend – das Fahrzeug, ziehen Sie in
jedem Fall den Zündschlüssel ab. Beachten Sie bitte, dass Kinder niemals
unbeaufsichtigt im Fahrzeug zurückbleiben.
•
Die Fensterheber sind erst dann außer Funktion, wenn der Zünd-
schlüssel abgezogen und eine der vorderen Türen geöffnet wird.
•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig, dies könnte zu schweren Verlet zungen bei Ihnen oder Dritten führen.
Stellen Sie sicher, dass sich niemand im Funktionsbereich der Fenster
befindet.
•
Lassen Sie niemals Personen im Fahrzeug zurück, wenn Sie Ihr Fahr-
zeug von außen abschließen – die Fenster lassen sich im Notfall nicht mehr
öffnen!Hinweis
Die Kraftbegrenzung erfolgt nicht beim Komfortschließen der Fenster von
außen mit dem Zündschlüssel ⇒Seite 111.
Komfortöffnen und -schließen* Über das Schloss der Fahrertür
– Halten Sie den Schlüssel im Fahrertürschloss so lange in
Öffnungs- bzw. Schließstellung, bis alle Fenster geöffnet bzw.
geschlossen sind.
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.
– Nach dem vollständigen Schließen blinken die Warnblinker auf.
Mit der Funkfernbedienung
– Drücken Sie die Verriegelungstaste der Funkfernbedienung ca. 3 Sekunden lang. Alle Fenster mit elektrischen Fensterhebern
werden geöffnet bzw. geschlossen.
– Drücken Sie die Öffnungstaste, um die Funktion zu unterbre- chen.
– Nach dem vollständigen Schließen der Scheiben blinken die Warnblinker auf.
alteaxl_aleman_DEF Seite 111 Montag, 28. August 2006 10:29 10

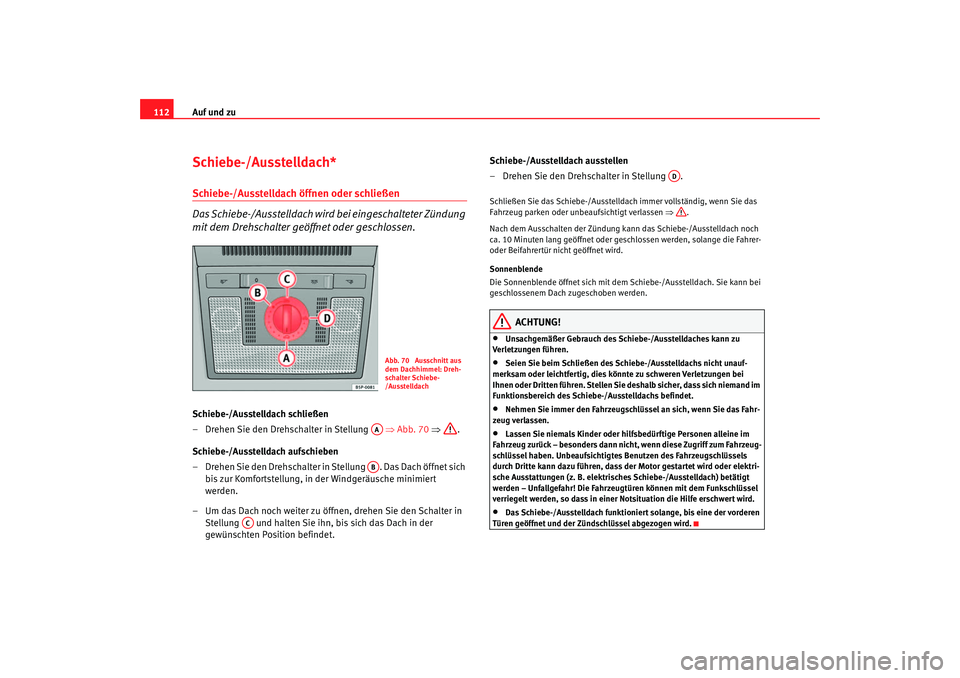

Auf und zu
112Schiebe-/Ausstelldach*Schiebe-/Ausstelldach öffnen oder schließen
Das Schiebe-/Ausstelldach wird bei eingeschalteter Zündung
mit dem Drehschalter geöffnet oder geschlossen.Schiebe-/Ausstelldach schließen
– Drehen Sie den Drehschalter in Stellung ⇒Abb. 70 ⇒ .
Schiebe-/Ausstelldach aufschieben
– Drehen Sie den Drehschalter in Stellung . Das Dach öffnet sich bis zur Komfortstellung, in der Windgeräusche minimiert
werden.
– Um das Dach noch weiter zu öffnen, drehen Sie den Schalter in Stellung und halten Sie ihn, bis sich das Dach in der
gewünschten Position befindet. Schiebe-/Ausstelldach ausstellen
– Drehen Sie den Drehschalter in Stellung .
Schließen Sie das Schiebe-/Ausstelldach immer vollständig, wenn Sie das
Fahrzeug parken oder unbeaufsichtigt verlassen
⇒.
Nach dem Ausschalten der Zündung ka nn das Schiebe-/Ausstelldach noch
ca. 10 Minuten lang geöffnet oder geschlossen werden, solange die Fahrer-
oder Beifahrertür nicht geöffnet wird.
Sonnenblende
Die Sonnenblende öffnet si ch mit dem Schiebe-/Ausstelldach. Sie kann bei
geschlossenem Dach zugeschoben werden.
ACHTUNG!
•
Unsachgemäßer Gebrauch des Schiebe-/Ausstelldaches kann zu
Verletzungen führen.
•
Seien Sie beim Schließen des Schiebe-/Ausstelldachs nicht unauf-
merksam oder leichtfertig, dies könnte zu schweren Verletzungen bei
Ihnen oder Dritten führen. Stellen Sie deshalb sicher, dass sich niemand im
Funktionsbereich des Schiebe-/Ausstelldachs befindet.
•
Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahr-
zeug verlassen.
•
Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahrzeug-
schlüssel haben. Unbeaufsichtigtes Benutzen des Fahrzeugschlüssels
durch Dritte kann dazu führen, dass der Motor gestartet wird oder elektri-
sche Ausstattungen (z. B. elektrisches Schiebe-/Ausstelldach) betätigt
werden – Unfallgefahr! Die Fahrzeugtüren können mit dem Funkschlüssel
verriegelt werden, so dass in einer Notsituation die Hilfe erschwert wird.
•
Das Schiebe-/Ausstelldach funktioniert solange, bis eine der vorderen
Türen geöffnet und der Zündschlüssel abgezogen wird.
Abb. 70 Ausschnitt aus
dem Dachhimmel: Dreh-
schalter Schiebe-
/Ausstelldach
AAAB
AC
AD
alteaxl_aleman_DEF Seite 112 Montag, 28. August 2006 10:29 10

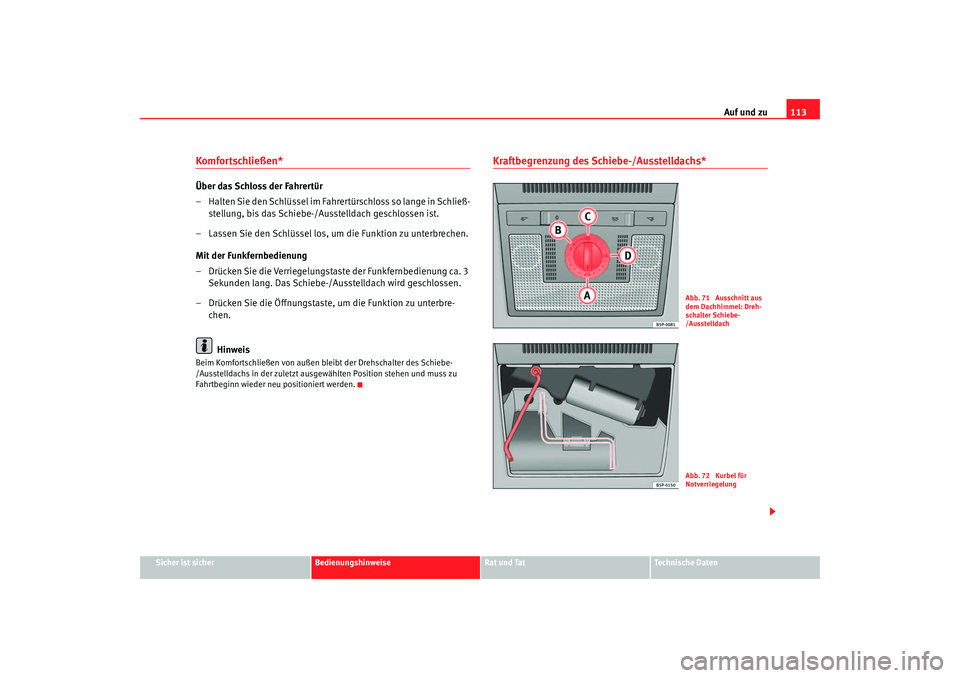

Auf und zu113
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Komfortschließen*Über das Schloss der Fahrertür
– Halten Sie den Schlüssel im Fahrertürschloss so lange in Schließ-
stellung, bis das Schiebe-/Ausstelldach geschlossen ist.
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.
Mit der Funkfernbedienung
– Drücken Sie die Verriegelungstaste der Funkfernbedienung ca. 3 Sekunden lang. Das Schiebe-/Ausstelldach wird geschlossen.
– Drücken Sie die Öffnungstaste, um die Funktion zu unterbre- chen.
HinweisBeim Komfortschließen von außen bleibt der Drehschalter des Schiebe-
/Ausstelldachs in der zuletzt ausgewählten Position stehen und muss zu
Fahrtbeginn wieder neu positioniert werden.
Kraftbegrenzung des Schiebe-/Ausstelldachs*
Abb. 71 Ausschnitt aus
dem Dachhimmel: Dreh-
schalter Schiebe-
/AusstelldachAbb. 72 Kurbel für
Notverriegelung
alteaxl_aleman_DEF Seite 113 Montag, 28. August 2006 10:29 10

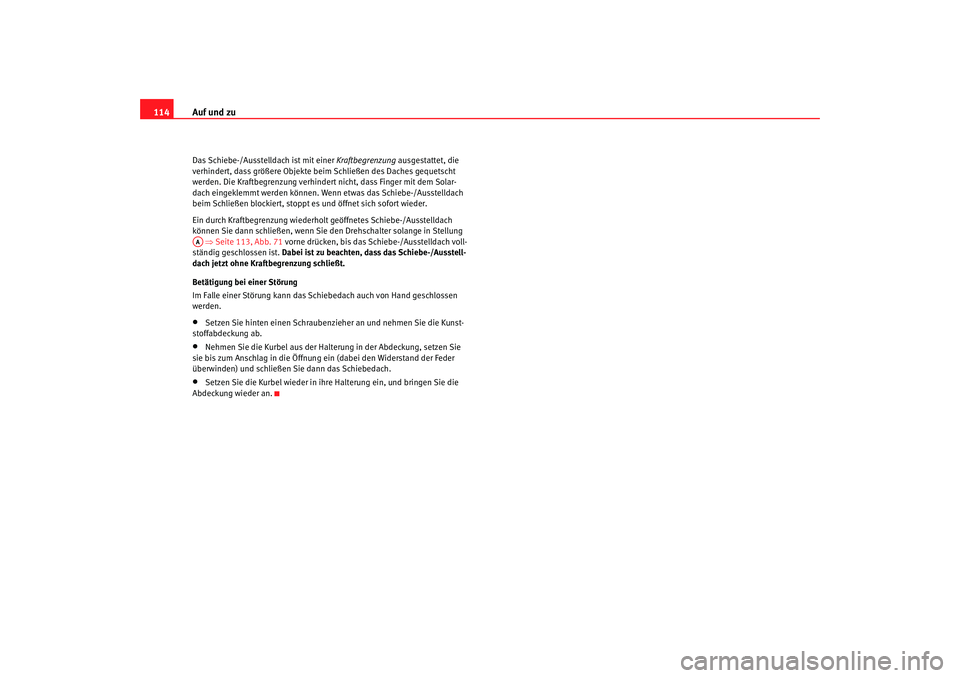

Auf und zu
114Das Schiebe-/Ausstelldach ist mit einer Kraftbegrenzung ausgestattet, die
verhindert, dass größere Objekte beim Schließen des Daches gequetscht
werden. Die Kraftbegrenzun g verhindert nicht, dass Finger mit dem Solar-
dach eingeklemmt werden können. Wenn etwas das Schiebe-/Ausstelldach
beim Schließen blockiert, stoppt es und öffnet sich sofort wieder.
Ein durch Kraftbegrenzung wiederholt geöffnetes Schiebe-/Ausstelldach
können Sie dann schließen, wenn Sie den Drehschalter solange in Stellung ⇒ Seite 113, Abb. 71 vorne drücken, bis das Schiebe-/Ausstelldach voll-
ständig geschlossen ist. Dabei ist zu beachten, dass das Schiebe-/Ausstell-
dach jetzt ohne Kraftbegrenzung schließt.
Betätigung bei einer Störung
Im Falle einer Störung kann das Schiebedach auch von Hand geschlossen
werden.•
Setzen Sie hinten einen Schraubenzieher an und nehmen Sie die Kunst-
stoffabdeckung ab.
•
Nehmen Sie die Kurbel aus der Halterung in der Abdeckung, setzen Sie
sie bis zum Anschlag in die Öffnung ein (dabei den Widerstand der Feder
überwinden) und schließen Sie dann das Schiebedach.
•
Setzen Sie die Kurbel wieder in ihre Halterung ein, und bringen Sie die
Abdeckung wieder an.
AA
alteaxl_aleman_DEF Seite 114 Montag, 28. August 2006 10:29 10

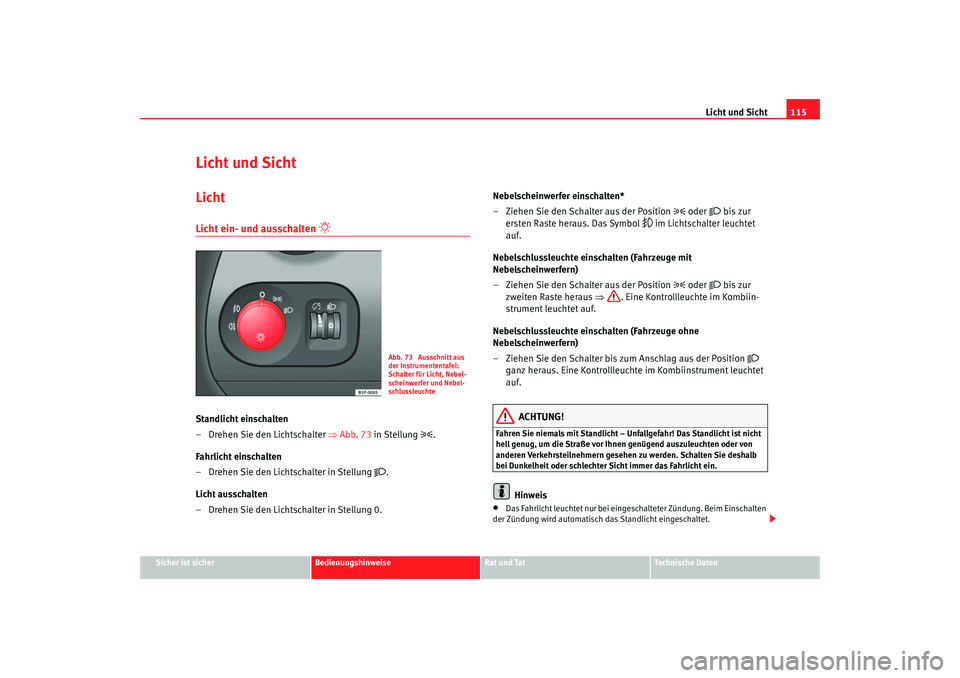

Licht und Sicht115
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Licht und SichtLichtLicht ein- und ausschalten


Standlicht einschalten
– Drehen Sie den Lichtschalter ⇒Abb. 73 in Stellung

.
Fahrlicht einschalten
– Drehen Sie den Lichtschalter in Stellung

.
Licht ausschalten
– Drehen Sie den Lichtschalter in Stellung 0. Nebelscheinwerfer einschalten*
– Ziehen Sie den Schalter aus der Position

oder

bis zur
ersten Raste heraus. Das Symbol
 im Lichtschalter leuchtet
auf.
Nebelschlussleuchte einschalten (Fahrzeuge mit
Nebelscheinwerfern)
– Ziehen Sie den Schalter aus der Position

oder

bis zur
zweiten Raste heraus ⇒. Eine Kontrollleuchte im Kombiin-
strument leuchtet auf.
Nebelschlussleuchte einschalten (Fahrzeuge ohne
Nebelscheinwerfern)
– Ziehen Sie den Schalter bis zum Anschlag aus der Position


ganz heraus. Eine Kontrollleuchte im Kombiinstrument leuchtet
auf.
ACHTUNG!
Fahren Sie niemals mit Standlicht – Unfallgefahr! Das Standlicht ist nicht
hell genug, um die Straße vor Ihnen genügend auszuleuchten oder von
anderen Verkehrsteilnehmern gesehen zu werden. Schalten Sie deshalb
bei Dunkelheit oder schlechter Sicht immer das Fahrlicht ein.
Hinweis
•
Das Fahrlicht leuchtet nur bei eingeschalteter Zündung. Beim Einschalten
der Zündung wird automatisch das Standlicht eingeschaltet.
Abb. 73 Ausschnitt aus
der Instrumententafel:
Schalter für Licht, Nebel-
scheinwerfer und Nebel-
schlussleuchte
alteaxl_aleman_DEF Seite 115 Montag, 28. August 2006 10:29 10

Licht und Sicht
116•

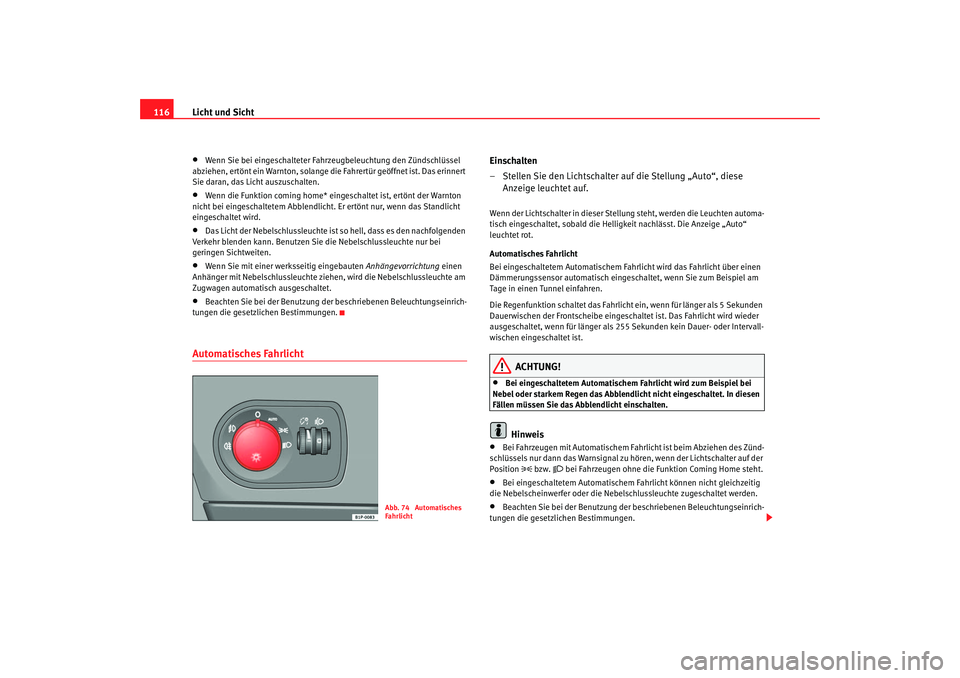

Wenn Sie bei eingeschalteter Fahrzeugbeleuchtung den Zündschlüssel
abziehen, ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert
Sie daran, das Licht auszuschalten.
•
Wenn die Funktion coming home* eingesc haltet ist, ertönt der Warnton
nicht bei eingeschaltetem Abblendlicht. Er ertönt nur, wenn das Standlicht
eingeschaltet wird.
•
Das Licht der Nebelschlussleuchte ist so hell, dass es den nachfolgenden
Verkehr blenden kann. Benutzen Si e die Nebelschlussleuchte nur bei
geringen Sichtweiten.
•
Wenn Sie mit einer werksseitig eingebauten Anhängevorrichtung einen
Anhänger mit Nebelschlussleuchte ziehen , wird die Nebelschlussleuchte am
Zugwagen automatisch ausgeschaltet.
•
Beachten Sie bei der Benutzung der beschriebenen Beleuchtungseinrich-
tungen die gesetzlichen Bestimmungen.
Automatisches Fahrlicht
Einschalten
– Stellen Sie den Lichtschalter auf die Stellung „Auto“, diese Anzeige leuchtet auf.Wenn der Lichtschalter in dieser Stellung steht, werden die Leuchten automa-
tisch eingeschaltet, sobald die Helligkeit nachlässt. Die Anzeige „Auto“
leuchtet rot.
Automatisches Fahrlicht
Bei eingeschaltetem Automatischem Fahrlicht wird das Fahrlicht über einen
Dämmerungssensor automatisch eingeschaltet, wenn Sie zum Beispiel am
Tage in einen Tunnel einfahren.
Die Regenfunktion schaltet das Fahrlicht ein, wenn für länger als 5 Sekunden
Dauerwischen der Frontscheibe eingeschaltet ist. Das Fahrlicht wird wieder
ausgeschaltet, wenn für länger als 255 Sekunden kein Dauer- oder Intervall-
wischen eingeschaltet ist.
ACHTUNG!
•
Bei eingeschaltetem Automatischem Fahrlicht wird zum Beispiel bei
Nebel oder starkem Regen das Abblendlicht nicht eingeschaltet. In diesen
Fällen müssen Sie das Abblendlicht einschalten.Hinweis
•
Bei Fahrzeugen mit Automatischem Fahrlicht ist beim Abziehen des Zünd-
schlüssels nur dann das Warnsignal zu hö ren, wenn der Lichtschalter auf der
Position
 bzw.
 bei Fahrzeugen oh ne die Funktion Coming Home steht.
•
Bei eingeschaltetem Automatischem Fahrlicht können nicht gleichzeitig
die Nebelscheinwerfer oder die Nebelschlussleuchte zugeschaltet werden.
•
Beachten Sie bei der Benutzung der beschriebenen Beleuchtungseinrich-
tungen die gesetzlichen Bestimmungen.
Abb. 74 Automatisches
Fahrlicht
alteaxl_aleman_DEF Seite 116 Montag, 28. August 2006 10:29 10

Licht und Sicht117
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

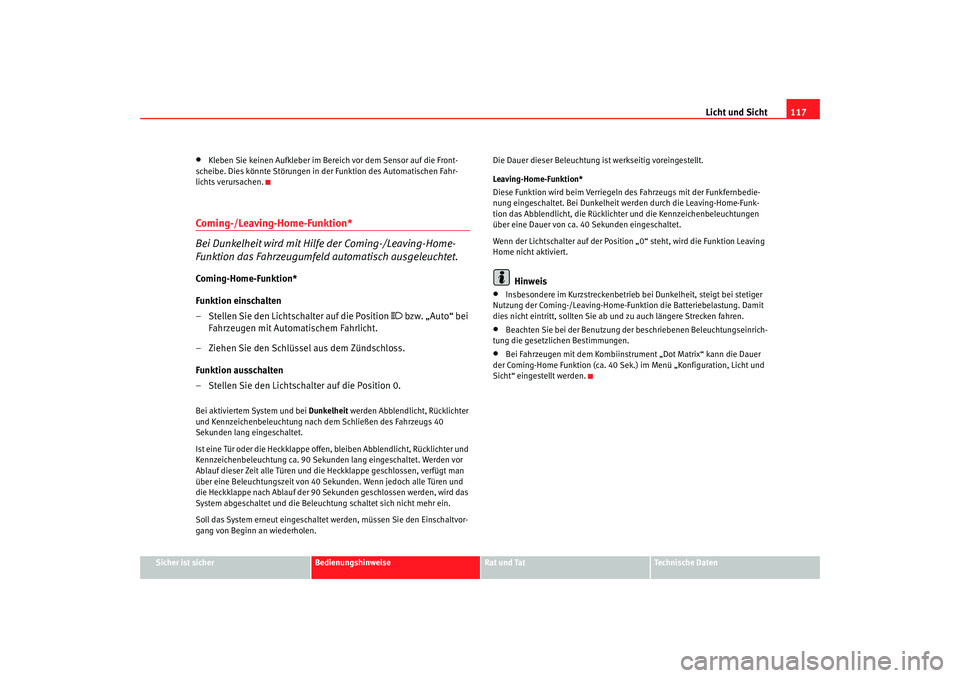

Kleben Sie keinen Aufkleber im Be reich vor dem Sensor auf die Front-
scheibe. Dies könnte Störungen in der Funktion des Automatischen Fahr-
lichts verursachen.
Coming-/Leaving-Home-Funktion*
Bei Dunkelheit wird mit Hilfe der Coming-/Leaving-Home-
Funktion das Fahrzeugumfeld automatisch ausgeleuchtet.Coming-Home-Funktion*
Funktion einschalten
– Stellen Sie den Lichtschalter auf die Position

bzw. „Auto“ bei
Fahrzeugen mit Automatischem Fahrlicht.
– Ziehen Sie den Schlüssel aus dem Zündschloss.
Funktion ausschalten
– Stellen Sie den Lichtschalter auf die Position 0.
Bei aktiviertem System und bei Dunkelheit werden Abblendlicht, Rücklichter
und Kennzeichenbeleuchtung nach dem Schließen des Fahrzeugs 40
Sekunden lang eingeschaltet.
Ist eine Tür oder die Heckklappe offen, bleiben Abblendlicht, Rücklichter und
Kennzeichenbeleuchtung ca. 90 Sekunden lang eingeschaltet. Werden vor
Ablauf dieser Zeit alle Türen und die Heckklappe geschlossen, verfügt man
über eine Beleuchtungszeit von 40 Se kunden. Wenn jedoch alle Türen und
die Heckklappe nach Ablauf der 90 Sekunden geschlossen werden, wird das
System abgeschaltet und die Beleuchtung schaltet sich nicht mehr ein.
Soll das System erneut eingeschaltet werden, müssen Sie den Einschaltvor-
gang von Beginn an wiederholen. Die Dauer dieser Beleuchtung ist werkseitig voreingestellt.
Leaving-Home-Funktion*
Diese Funktion wird beim Verriegeln
des Fahrzeugs mit der Funkfernbedie-
nung eingeschaltet. Bei Dunkelheit werden durch die Leaving-Home-Funk-
tion das Abblendlicht, die Rücklichter und die Kennzeichenbeleuchtungen
über eine Dauer von ca. 40 Sekunden eingeschaltet.
Wenn der Lichtschalter auf de r Position „0“ steht, wird die Funktion Leaving
Home nicht aktiviert.
Hinweis
•
Insbesondere im Kurzstreckenbetrieb bei Dunkelheit, steigt bei stetiger
Nutzung der Coming-/Leaving-Home-Funktion die Batteriebelastung. Damit
dies nicht eintritt, sollten Sie ab und zu auch längere Strecken fahren.
•
Beachten Sie bei der Benutzung der beschriebenen Beleuchtungseinrich-
tung die gesetzlichen Bestimmungen.
•
Bei Fahrzeugen mit dem Kombiinstru ment „Dot Matrix“ kann die Dauer
der Coming-Home Funktion (ca. 40 Sek. ) im Menü „Konfiguration, Licht und
Sicht“ eingestellt werden.
alteaxl_aleman_DEF Seite 117 Montag, 28. August 2006 10:29 10

Licht und Sicht

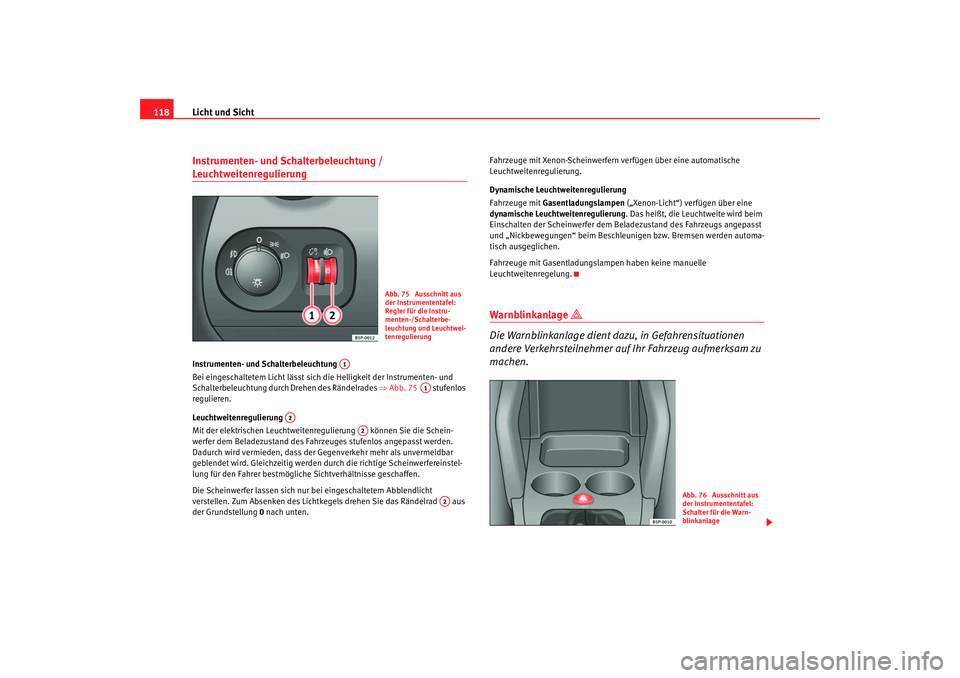

118Instrumenten- und Schalterbeleuchtung / Leuchtweitenregulierung Instrumenten- und Schalterbeleuchtung
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades ⇒Abb. 75 stufenlos
regulieren.
Leuchtweitenregulierung
Mit der elektrischen Leuchtweitenre gulierung können Sie die Schein-
werfer dem Beladezustand des Fahrzeuges stufenlos angepasst werden.
Dadurch wird vermieden, dass der Gegenverkehr mehr als unvermeidbar
geblendet wird. Gleichzeitig werden durch die richtige Scheinwerfereinstel-
lung für den Fahrer bestmögliche Sichtverhältnisse geschaffen.
Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht
verstellen. Zum Absenken des Lichtkegels drehen Sie das Rändelrad aus
der Grundstellung 0 nach unten. Fahrzeuge mit Xenon-Scheinwerfern ve
rfügen über eine automatische
Leuchtweitenregulierung.
Dynamische Leuchtweitenregulierung
Fahrzeuge mit Gasentladungslampen („Xenon-Licht“) verfügen über eine
dynamische Leuchtweitenregulierung. Das heißt, die Leuchtweite wird beim
Einschalten der Scheinwerfer dem Beladezustand des Fahrzeugs angepasst
und „Nickbewegungen“ beim Beschleunigen bzw. Bremsen werden automa-
tisch ausgeglichen.
Fahrzeuge mit Gasentladungsla mpen haben keine manuelle
Leuchtweitenregelung.
Warnblinkanlage


Die Warnblinkanlage dient dazu, in Gefahrensituationen
andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Abb. 75 Ausschnitt aus
der Instrumententafel:
Regler für die Instru-
menten-/Schalterbe-
leuchtung und Leuchtwei-
tenregulierung
A1
A1
A2
A2
A2
Abb. 76 Ausschnitt aus
der Instrumententafel:
Schalter für die Warn-
blinkanlage
alteaxl_aleman_DEF Seite 118 Montag, 28. August 2006 10:29 10
