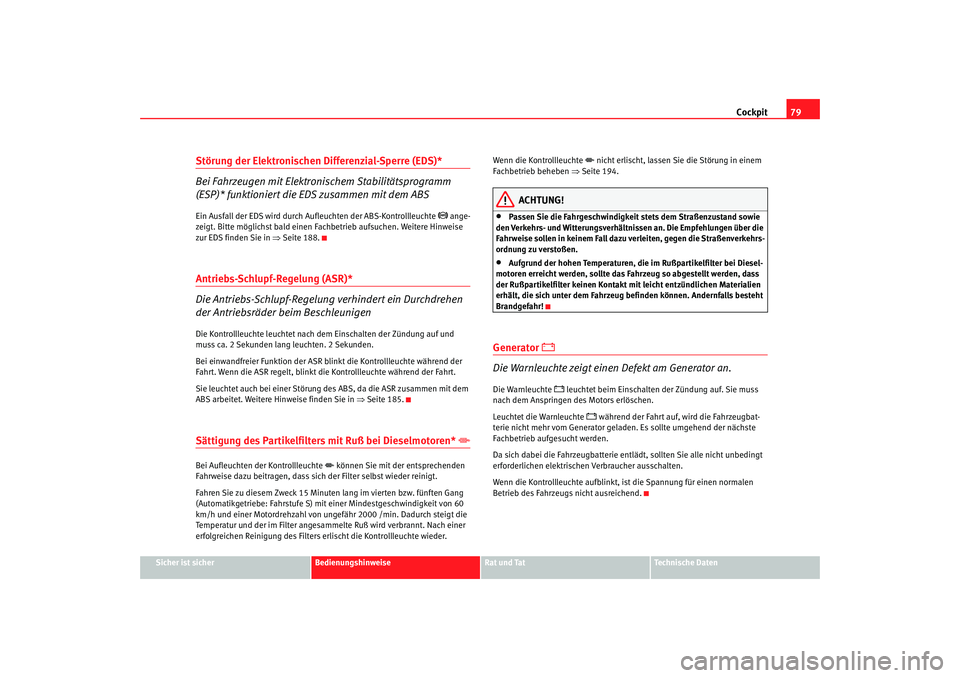

Cockpit79
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Störung der Elektronischen Differenzial-Sperre (EDS)*
Bei Fahrzeugen mit Elektronischem Stabilitätsprogramm
(ESP)* funktioniert die EDS zusammen mit dem ABSEin Ausfall der EDS wird durch Aufleuchten der ABS-Kontrollleuchte
ange-
zeigt. Bitte möglichst bald einen Fachbetrieb aufsuchen. Weitere Hinweise
zur EDS finden Sie in ⇒Seite 188.
Antriebs-Schlupf-Regelung (ASR)*
Die Antriebs-Schlupf-Regelung verhindert ein Durchdrehen
der Antriebsräder beim BeschleunigenDie Kontrollleuchte leuchtet nach dem Einschalten der Zündung auf und
muss ca. 2 Sekunden lang leuchten. 2 Sekunden.
Bei einwandfreier Funktion der ASR blinkt die Kontrollleuchte während der
Fahrt. Wenn die ASR regelt, blinkt die Kontrollleuchte während der Fahrt.
Sie leuchtet auch bei einer Störung des ABS, da die ASR zusammen mit dem
ABS arbeitet. Weitere Hinweise finden Sie in ⇒Seite 185.Sättigung des Partikelfilters mit Ruß bei Dieselmotoren*
Bei Aufleuchten der Kontrollleuchte
können Sie mit der entsprechenden
Fahrweise dazu beitragen, dass sich der Filter selbst wieder reinigt.
Fahren Sie zu diesem Zweck 15 Minute n lang im vierten bzw. fünften Gang
(Automatikgetriebe: Fahrstufe S) mi t einer Mindestgeschwindigkeit von 60
km/h und einer Motordrehzahl von un gefähr 2000 /min. Dadurch steigt die
Temperatur und der im Filter angesammelte Ruß wird verbrannt. Nach einer
erfolgreichen Reinigung des Filters erlischt die Kontrollleuchte wieder. Wenn die Kontrollleuchte
nicht erlischt, lassen Sie die Störung in einem
Fachbetrieb beheben ⇒Seite 194.
ACHTUNG!
•
Passen Sie die Fahrgeschwindigkeit stets dem Straßenzustand sowie
den Verkehrs- und Witterungsverhältnissen an. Die Empfehlungen über die
Fahrweise sollen in keinem Fall dazu verleiten, gegen die Straßenverkehrs-
ordnung zu verstoßen.
•
Aufgrund der hohen Temperaturen, die im Rußpartikelfilter bei Diesel-
motoren erreicht werden, sollte das Fahrzeug so abgestellt werden, dass
der Rußpartikelfilter keinen Kontakt mit leicht entzündlichen Materialien
erhält, die sich unter dem Fahrzeug befinden können. Andernfalls besteht
Brandgefahr!
Generator
Die Warnleuchte zeigt einen Defekt am Generator an.
Die Warnleuchte
leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte
während der Fahrt auf, wird die Fahrzeugbat-
terie nicht mehr vom Generator gelade n. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich dabei die Fahrzeugbatterie entlädt, sollten Sie alle nicht unbedingt
erforderlichen elektrischen Verbraucher ausschalten.
Wenn die Kontrollleuchte aufblinkt, is t die Spannung für einen normalen
Betrieb des Fahrzeugs nicht ausreichend.
altea_XL aleman.book Seite 79 Mittwoch, 12. September 2007 6:09 18
Page 82 of 323
Cockpit

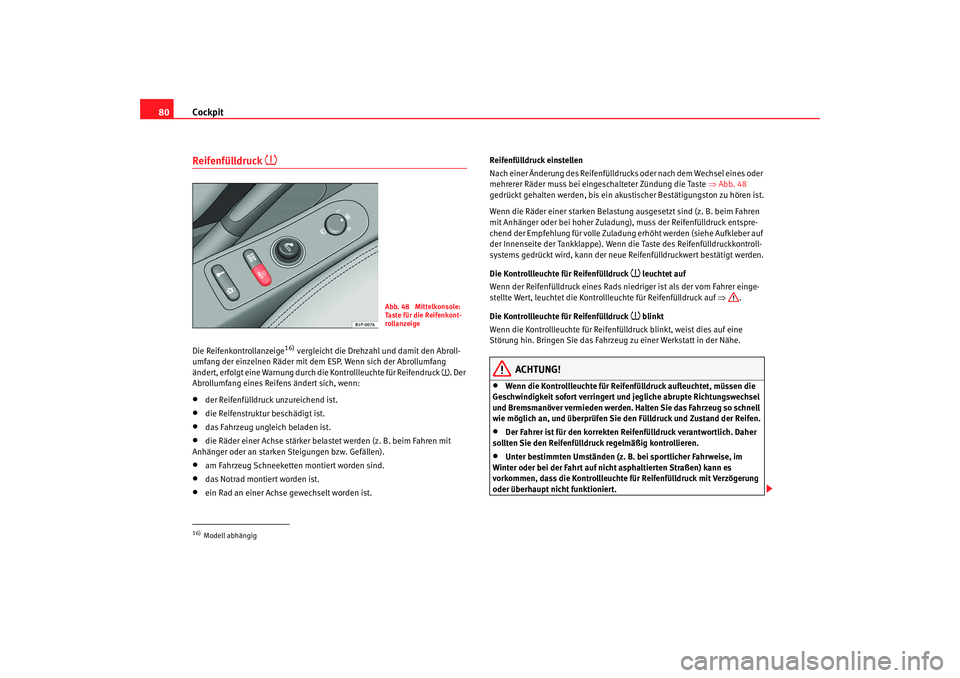

80Reifenfülldruck
Die Reifenkontrollanzeige
16) vergleicht die Drehzahl und damit den Abroll-
umfang der einzelnen Räder mit dem ESP. Wenn sich der Abrollumfang
ändert, erfolgt eine Warnung durch die Kontrollleuchte für Reifendruck . Der
Abrollumfang eines Reifens ändert sich, wenn:
•
der Reifenfülldruck unzureichend ist.
•
die Reifenstruktur beschädigt ist.
•
das Fahrzeug ungleich beladen ist.
•
die Räder einer Achse stärker belastet werden (z. B. beim Fahren mit
Anhänger oder an starken Steigungen bzw. Gefällen).
•
am Fahrzeug Schneeketten montiert worden sind.
•
das Notrad montiert worden ist.
•
ein Rad an einer Achse gewechselt worden ist. Reifenfülldruck einstellen
Nach einer Änderung des Reifenfülldrucks oder nach dem Wechsel eines oder
mehrerer Räder muss bei eing
eschalteter Zündung die Taste ⇒Abb. 48
gedrückt gehalten werden, bis ein akustischer Bestätigungston zu hören ist.
Wenn die Räder einer starken Belastung ausgesetzt sind (z. B. beim Fahren
mit Anhänger oder bei hoher Zuladung), muss der Reifenfülldruck entspre-
chend der Empfehlung für volle Zuladung erhöht werden (siehe Aufkleber auf
der Innenseite der Tankklappe). Wenn die Taste des Reifenfülldruckkontroll-
systems gedrückt wird, kann der neue Reifenfülldruckwert bestätigt werden.
Die Kontrollleuchte für Reifenfülldruck
leuchtet auf
Wenn der Reifenfülldruck ei nes Rads niedriger ist als der vom Fahrer einge-
stellte Wert, leuchtet die Kontrollleuchte für Reifenfülldruck auf ⇒.
Die Kontrollleuchte für Reifenfülldruck blinkt
Wenn die Kontrollleuchte für Reifenfülldruck blinkt, weist dies auf eine
Störung hin. Bringen Sie das Fahrzeug zu einer Werkstatt in der Nähe.
ACHTUNG!
•
Wenn die Kontro llleuchte für Reifenfülldruck aufleuchtet, müssen die
Geschwindigkeit sofort verringert und jegliche abrupte Richtungswechsel
und Bremsmanöver vermieden werden. Halten Sie das Fahrzeug so schnell
wie möglich an, und überprüfen Sie den Fülldruck und Zustand der Reifen.
•
Der Fahrer ist für den korrekten Re ifenfülldruck verantwortlich. Daher
sollten Sie den Reifenfülldruck regelmäßig kontrollieren.
•
Unter bestimmten Umständen (z. B. bei sportlicher Fahrweise, im
Winter oder bei der Fahrt auf nicht asphaltierten Straßen) kann es
vorkommen, dass die Kontrollleuchte für Reifenfülldruck mit Verzögerung
oder überhaupt nicht funktioniert.
16)Modell abhängig
Abb. 48 Mittelkonsole:
Taste für die Reifenkont-
rollanzeige
altea_XL aleman.book Seite 80 Mittwoch, 12. September 2007 6:09 18
Page 83 of 323

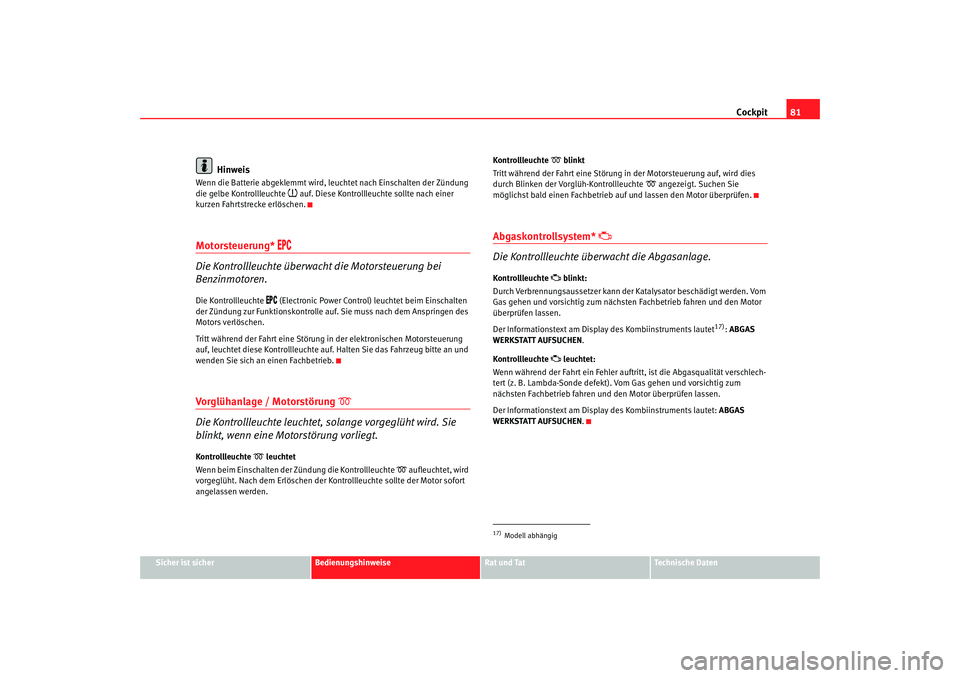

Cockpit81
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
Wenn die Batterie abgeklemmt wird, le uchtet nach Einschalten der Zündung
die gelbe Kontrollleuchte
auf. Diese Kontrollleuchte sollte nach einer
kurzen Fahrtstrecke erlöschen.
Motorsteuerung*
Die Kontrollleuchte überwacht die Motorsteuerung bei
Benzinmotoren.
Die Kontrollleuchte
(Electronic Power Control) leuchtet beim Einschalten
der Zündung zur Funktionskontrolle auf. Sie muss nach dem Anspringen des
Motors verlöschen.
Tritt während der Fahrt eine Störung in der elektronischen Motorsteuerung
auf, leuchtet diese Kontrollleuchte auf. Halten Sie das Fahrzeug bitte an und
wenden Sie sich an einen Fachbetrieb.
Vorglühanlage / Motorstörung
Die Kontrollleuchte leuchtet, solange vorgeglüht wird. Sie
blinkt, wenn eine Motorstörung vorliegt.
Kontrollleuchte
leuchtet
Wenn beim Einschalten der Zündung die Kontrollleuchte
aufleuchtet, wird
vorgeglüht. Nach dem Erlöschen der Kontrollleuchte sollte der Motor sofort
angelassen werden. Kontrollleuchte
blinkt
Tritt während der Fahrt eine Störung in der Motorsteuerung auf, wird dies
durch Blinken der Vorglüh-Kontrollleuchte
angezeigt. Suchen Sie
möglichst bald einen Fachbetrieb au f und lassen den Motor überprüfen.
Abgaskontrollsystem*
Die Kontrollleuchte überwacht die Abgasanlage.
Kontrollleuchte
blinkt:
Durch Verbrennungsaussetzer kann der Katalysator beschädigt werden. Vom
Gas gehen und vorsichtig zum nächsten Fachbetrieb fahren und den Motor
überprüfen lassen.
Der Informationstext am Display des Kombiinstruments lautet
17): ABGAS
WERKSTATT AUFSUCHEN .
Kontrollleuchte
leuchtet:
Wenn während der Fahrt ein Fehler auftritt, ist die Abgasqualität verschlech-
tert (z. B. Lambda-Sonde defekt). Vom Gas gehen und vorsichtig zum
nächsten Fachbetrieb fahren und den Motor überprüfen lassen.
Der Informationstext am Display des Kombiinstruments lautet: ABGAS
WERKSTATT AUFSUCHEN .
17)Modell abhängig
altea_XL aleman.book Seite 81 Mittwoch, 12. September 2007 6:09 18
Page 84 of 323
Cockpit

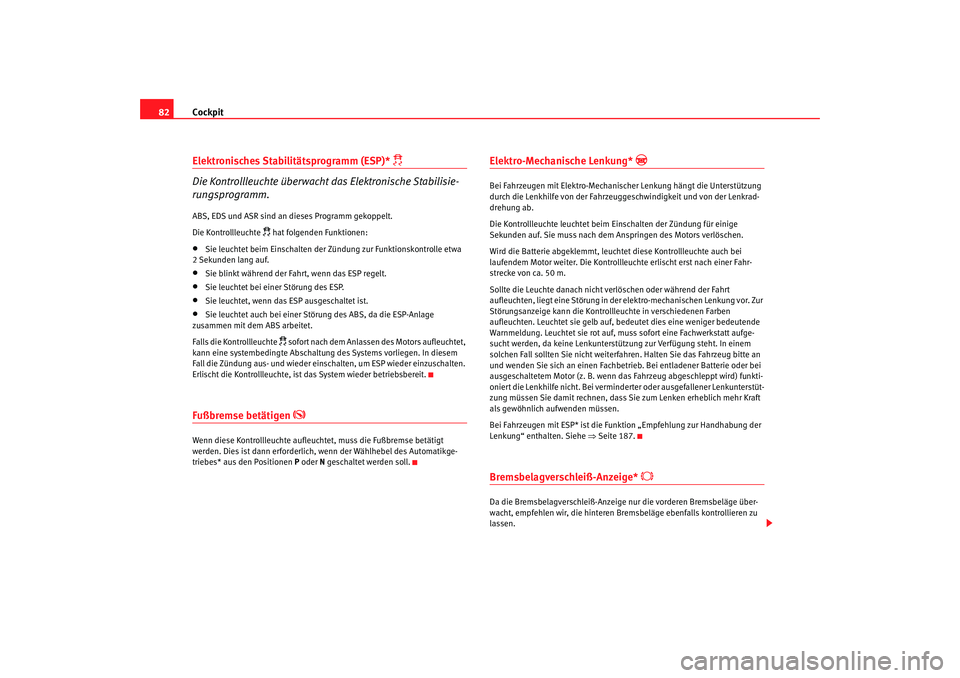

82Elektronisches Stabilitätsprogramm (ESP)*
Die Kontrollleuchte überwacht das Elektronische Stabilisie-
rungsprogramm.
ABS, EDS und ASR sind an dieses Programm gekoppelt.
Die Kontrollleuchte
hat folgenden Funktionen:
•
Sie leuchtet beim Einschalten der Zündung zur Funktionskontrolle etwa
2 Sekunden lang auf.
•
Sie blinkt während der Fahrt, wenn das ESP regelt.
•
Sie leuchtet bei einer Störung des ESP.
•
Sie leuchtet, wenn das ESP ausgeschaltet ist.
•
Sie leuchtet auch bei einer Störung des ABS, da die ESP-Anlage
zusammen mit dem ABS arbeitet.
Falls die Kontrollleuchte
sofort nach dem Anlassen des Motors aufleuchtet,
kann eine systembedingte Abschaltun g des Systems vorliegen. In diesem
Fall die Zündung aus- und wieder einschalten, um ESP wieder einzuschalten.
Erlischt die Kontrollleuchte, ist das System wieder betriebsbereit.
Fußbremse betätigen
Wenn diese Kontrollleuchte aufleuchtet, muss die Fußbremse betätigt
werden. Dies ist dann erforderlich , wenn der Wählhebel des Automatikge-
triebes* aus den Positionen P oder N geschaltet werden soll.
Elektro-Mechanische Lenkung*
Bei Fahrzeugen mit Elektro-Mechanisch er Lenkung hängt die Unterstützung
durch die Lenkhilfe von der Fahrzeuggeschwindigkeit und von der Lenkrad-
drehung ab.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Sie muss nach dem Anspringen des Motors verlöschen.
Wird die Batterie abgeklemmt, leuchtet diese Kontrollleuchte auch bei
laufendem Motor weiter. Die Kontrollleuchte erlischt erst nach einer Fahr-
strecke von ca. 50 m.
Sollte die Leuchte danach nicht verlöschen oder während der Fahrt
aufleuchten, liegt eine Störung in der elektro-mechanischen Lenkung vor. Zur
Störungsanzeige kann die Kontrol lleuchte in verschiedenen Farben
aufleuchten. Leuchtet sie gelb auf, bedeutet dies eine weniger bedeutende
Warnmeldung. Leuchtet sie rot auf, muss sofort eine Fachwerkstatt aufge-
sucht werden, da keine Lenkunterstützung zur Verfügung steht. In einem
solchen Fall sollten Sie nicht weiterfahren. Halten Sie das Fahrzeug bitte an
und wenden Sie sich an einen Fachbetrie b. Bei entladener Batterie oder bei
ausgeschaltetem Motor (z. B. wenn das Fahrzeug abgeschleppt wird) funkti-
oniert die Lenkhilfe nicht. Bei verminderter oder ausgefallener Lenkunterstüt-
zung müssen Sie damit rechnen, dass Si e zum Lenken erheblich mehr Kraft
als gewöhnlich aufwenden müssen.
Bei Fahrzeugen mit ESP* ist die Funk tion „Empfehlung zur Handhabung der
Lenkung“ enthalten. Siehe ⇒Seite 187.Bremsbelagverschleiß-Anzeige*
Da die Bremsbelagverschleiß-Anzeige nur die vorderen Bremsbeläge über-
wacht, empfehlen wir, die hinteren Bremsbeläge ebenfalls kontrollieren zu
lassen.
altea_XL aleman.book Seite 82 Mittwoch, 12. September 2007 6:09 18
Page 85 of 323

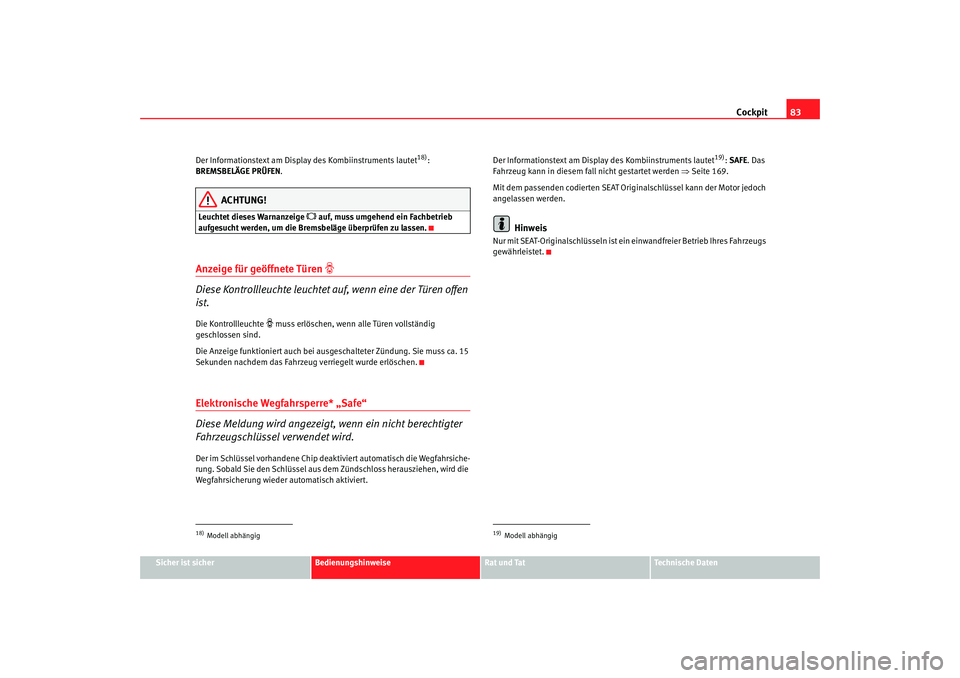

Cockpit83
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Der Informationstext am Display des Kombiinstruments lautet
18):
BREMSBELÄGE PRÜFEN .
ACHTUNG!
Leuchtet dieses Warnanzeige
auf, muss umgehend ein Fachbetrieb
aufgesucht werden, um die Bremsbeläge überprüfen zu lassen.
Anzeige für geöffnete Türen
Diese Kontrollleuchte leuchtet auf, wenn eine der Türen offen
ist.Die Kontrollleuchte
muss erlöschen, wenn alle Türen vollständig
geschlossen sind.
Die Anzeige funktioniert auch bei ausgeschalteter Zündung. Sie muss ca. 15
Sekunden nachdem das Fahrzeug verriegelt wurde erlöschen.
Elektronische Wegfahrsperre* „Safe“
Diese Meldung wird angezeigt, wenn ein nicht berechtigter
Fahrzeugschlüssel verwendet wird.Der im Schlüssel vorhandene Chip deaktiviert automatisch die Wegfahrsiche-
rung. Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert. Der Informationstext am Display des Kombiinstruments lautet
19):
SAFE . Das
Fahrzeug kann in diesem fall nicht gestartet werden ⇒Seite 169.
Mit dem passenden codierten SEAT Orig inalschlüssel kann der Motor jedoch
angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.
18)Modell abhängig
19)Modell abhängig
altea_XL aleman.book Seite 83 Mittwoch, 12. September 2007 6:09 18
Page 86 of 323

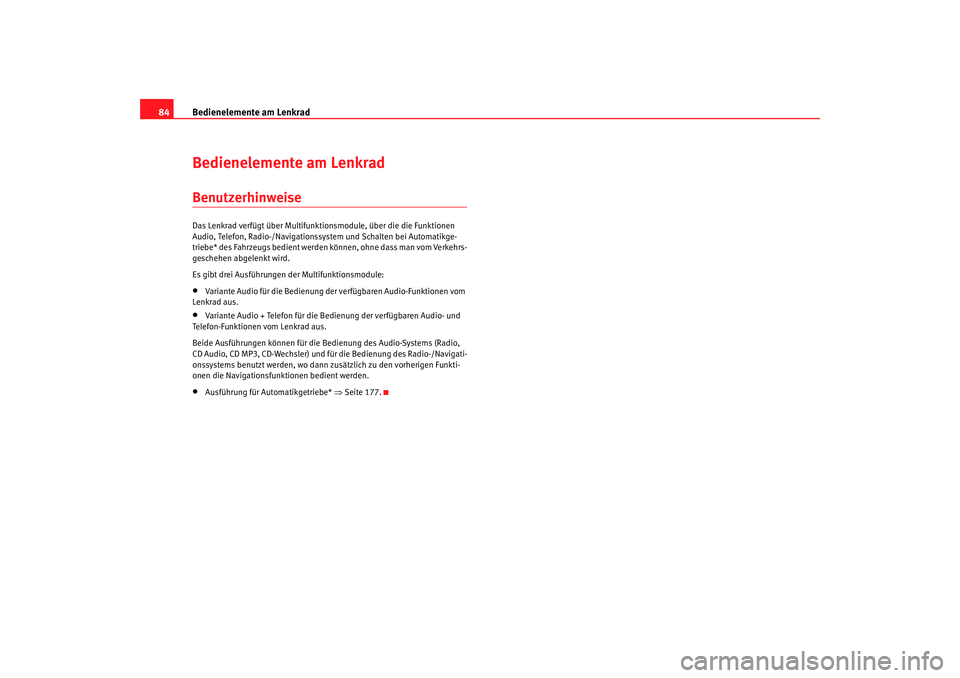

Bedienelemente am Lenkrad
84Bedienelemente am LenkradBenutzerhinweiseDas Lenkrad verfügt über Multifunktionsmodule, über die die Funktionen
Audio, Telefon, Radio-/Navigationssystem und Schalten bei Automatikge-
triebe* des Fahrzeugs bedient werden können, ohne dass man vom Verkehrs-
geschehen abgelenkt wird.
Es gibt drei Au sführungen der Multifunktionsmodule:•
Variante Audio für die Bedienung de r verfügbaren Audio-Funktionen vom
Lenkrad aus.
•
Variante Audio + Telefon für die Bedienung der verfügbaren Audio- und
Telefon-Funktionen vom Lenkrad aus.
Beide Ausführungen können für die Bedienung des Audio-Systems (Radio,
CD Audio, CD MP3, CD-Wechsler) und für die Bedienung des Radio-/Navigati-
onssystems benutzt werden, wo dann zusätzlich zu den vorherigen Funkti-
onen die Navigationsfun ktionen bedient werden.
•
Ausführung für Automatikgetriebe* ⇒Seite 177.
altea_XL aleman.book Seite 84 Mittwoch, 12. September 2007 6:09 18
Page 87 of 323
Bedienelemente am Lenkrad85
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

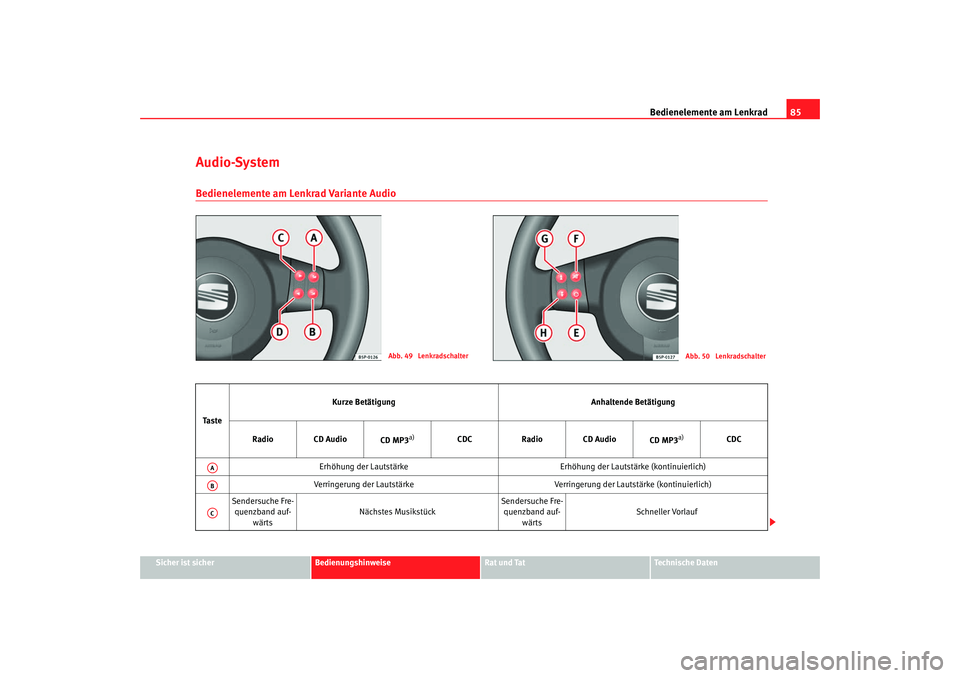

Audio-SystemBedienelemente am Lenkrad Variante Audio
Abb. 49 Lenkradschalter
Abb. 50 Lenkradschalter
Ta s t e Kurze Betätigung
Anhaltende Betätigung
Radio CD Audio CD MP3
a)
CDCRadio CD Audio
CD MP3
a)
CDC
Erhöhung der Lautstärke Erhöhung der Lautstärke (kontinuierlich)
Verringerung der Lautstärke Verringerung der Lautstärke (kontinuierlich)
Sendersuche Fre- quenzband auf- wärts Nächstes Musikstück Sendersuche Fre-
quenzband auf- wärts Schneller Vorlauf
AAABAC
altea_XL aleman.book Seite 85 Mittwoch, 12. September 2007 6:09 18
Page 88 of 323

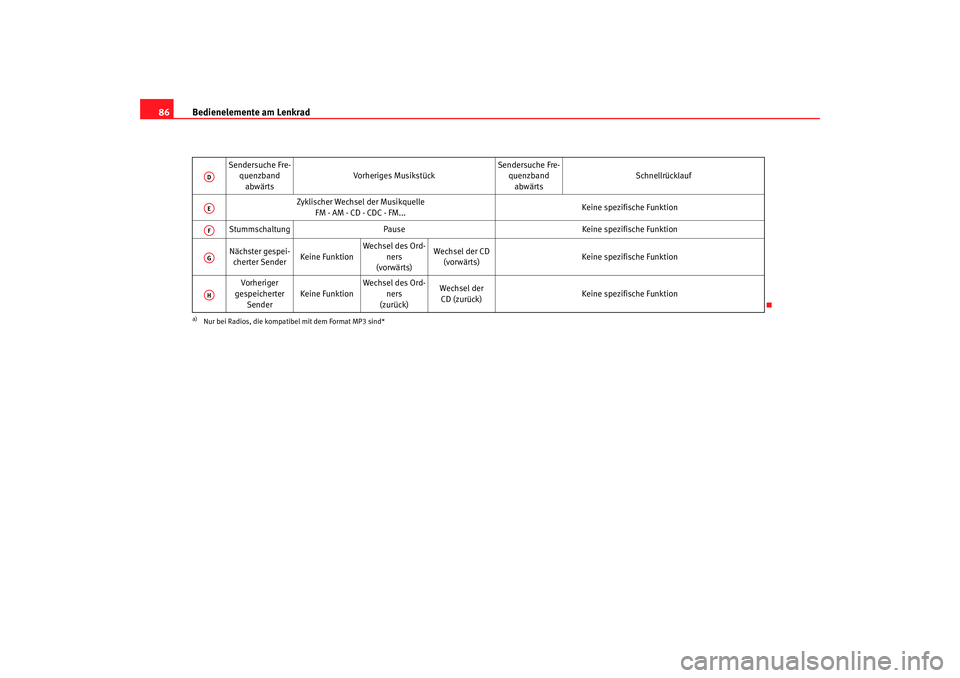

Bedienelemente am Lenkrad
86
Sendersuche Fre-
quenzband
abwärts Vorheriges Musikstück
Sendersuche Fre-
quenzband
abwärts Schnellrücklauf
Zyklischer Wechsel der Musikquelle FM - AM - CD - CDC - FM... Keine spezifische Funktion
Stummschaltung Pause Keine spezifische Funktion
Nächster gespei- cherter Sender Keine FunktionWechsel des Ord-
ners
(vorwärts) Wechsel der CD
(vorwärts) Keine spezifische Funktion
Vorheriger
gespeicherter Sender Keine Funktion Wechsel des Ord-
ners
(zurück) Wechsel der
CD (zurück) Keine spezifische Funktion
a)Nur bei Radios, die kompatibel mit dem Format MP3 sind*ADAEAFAGAH
altea_XL aleman.book Seite 86 Mittwoch, 12. September 2007 6:09 18
Page 89 of 323
Bedienelemente am Lenkrad87
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

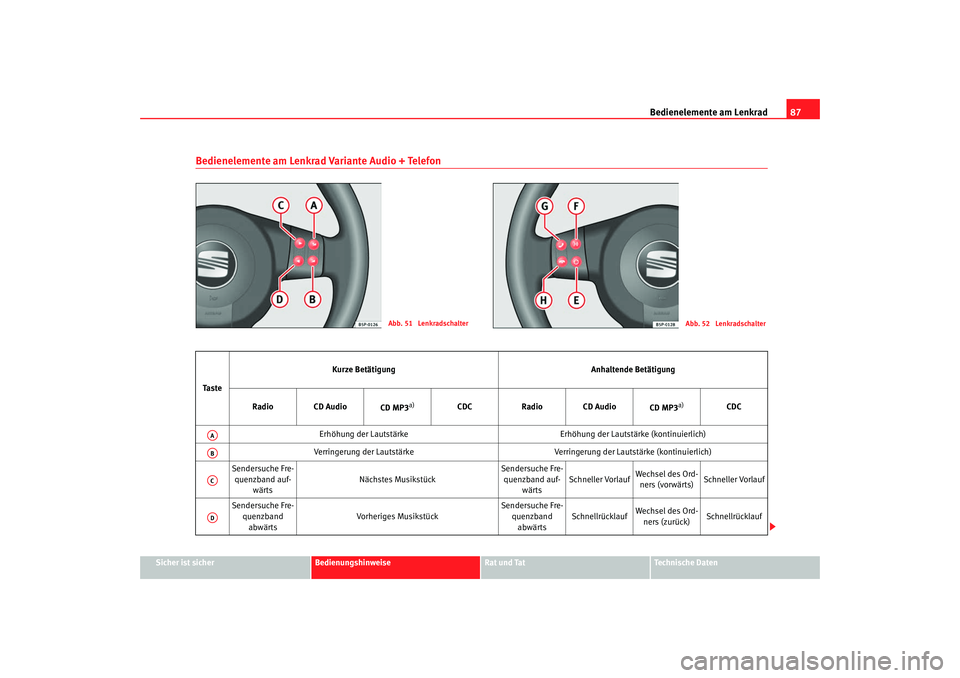

Bedienelemente am Lenkrad Variante Audio + Telefon
Abb. 51 Lenkradschalter
Abb. 52 Lenkradschalter
Ta s t e Kurze Betätigung
Anhaltende Betätigung
Radio CD Audio CD MP3
a)
CDCRadio CD Audio
CD MP3
a)
CDC
Erhöhung der Lautstärke Erhöhung der Lautstärke (kontinuierlich)
Verringerung der Lautstärke Verringerung der Lautstärke (kontinuierlich)
Sendersuche Fre- quenzband auf- wärts Nächstes Musikstück Sendersuche Fre-
quenzband auf- wärts Schneller Vorlauf
Wechsel des Ord-
ners (vorwärts) Schneller Vorlauf
Sendersuche Fre- quenzbandabwärts Vorheriges Musikstück Sendersuche Fre-
quenzbandabwärts Schnellrücklauf
Wechsel des Ord-
ners (zurück) Schnellrücklauf
AAABACAD
altea_XL aleman.book Seite 87 Mittwoch, 12. September 2007 6:09 18
Page 90 of 323

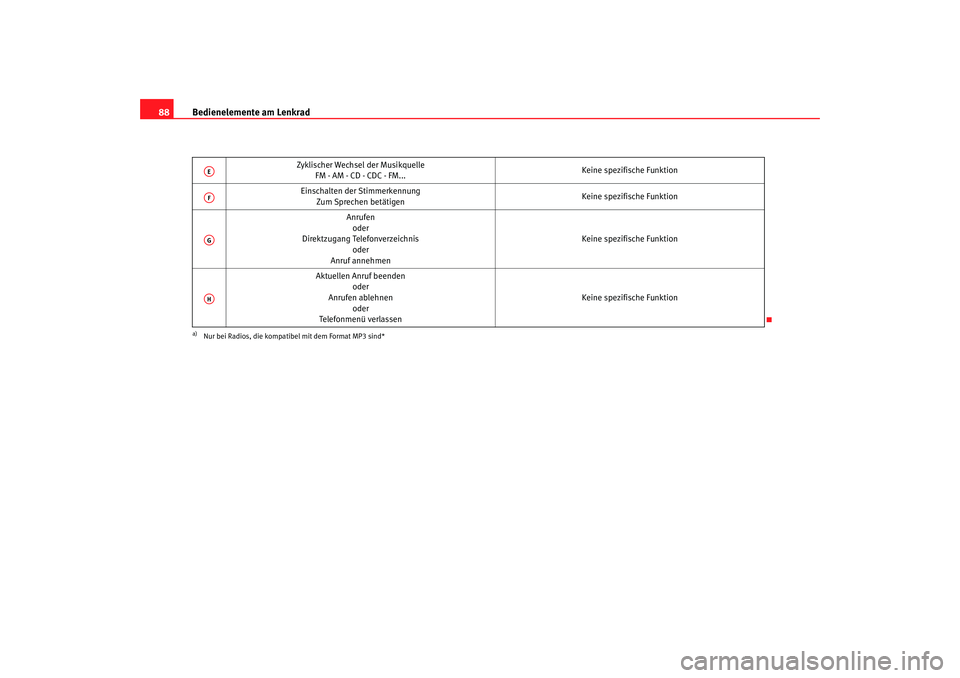

Bedienelemente am Lenkrad
88
Zyklischer Wechsel der Musikquelle
FM - AM - CD - CDC - FM... Keine spezifische Funktion
Einschalten der Stimmerkennung Zum Sprechen betätigen Keine spezifische Funktion
Anrufen oder
Direktzugang Telefonverzeichnis
oder
Anruf annehmen Keine spezifische Funktion
Aktuellen Anruf beenden oder
Anrufen ablehnen oder
Telefonmenü verlassen Keine spezifische Funktion
a)Nur bei Radios, die kompatibel mit dem Format MP3 sind*AEAFAGAH
altea_XL aleman.book Seite 88 Mittwoch, 12. September 2007 6:09 18
