Seat Altea XL 2008 Manual del propietario (in Spanish)

Asientos y portaobjetos149
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

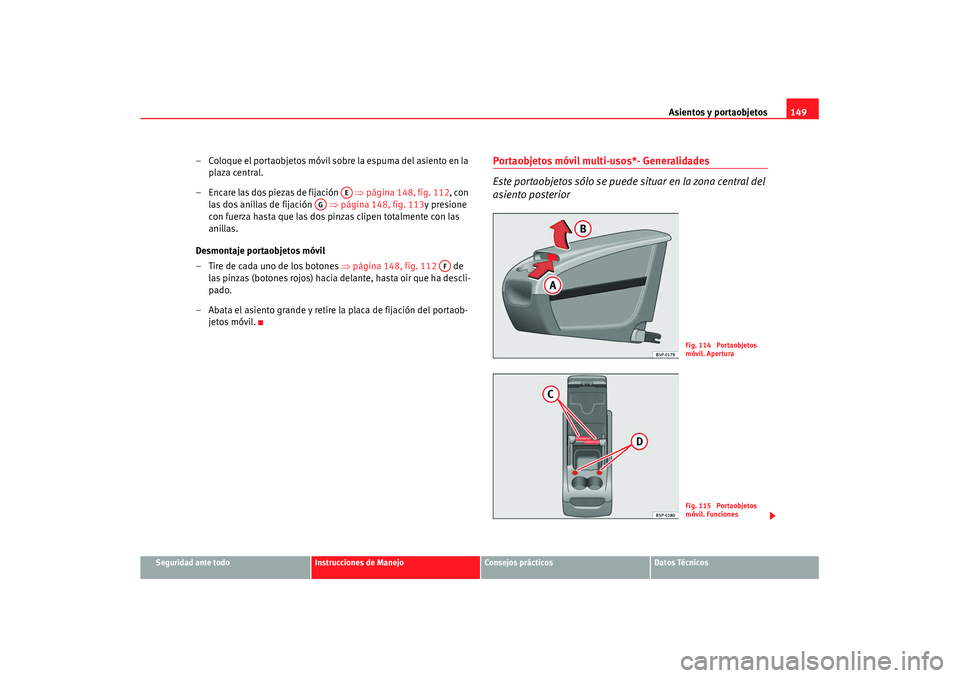

– Coloque el portaobjetos móvil sobre la espuma del asiento en la
plaza central.
– Encare las dos piezas de fijación ⇒página 148, fig. 112 , con
las dos anillas de fijación ⇒página 148, fig. 113 y presione
con fuerza hasta que las dos pinzas clipen totalmente con las
anillas.
Desmontaje portaobjetos móvil
– Tire de cada uno de los botones ⇒página 148, fig. 112 de
las pinzas (botones rojos) hacia delante, hasta oir que ha descli-
pado.
– Abata el asiento grande y retire la placa de fijación del portaob- jetos móvil.
Portaobjetos móvil multi-usos*- Generalidades
Este portaobjetos sólo se puede situar en la zona central del
asiento posterior
AE
AG
AF
Fig. 114 Portaobjetos
móvil. AperturaFig. 115 Portaobjetos
móvil. Funciones
s2ps.3.book Seite 149 Freitag, 20. Juli 2007 4:03 16

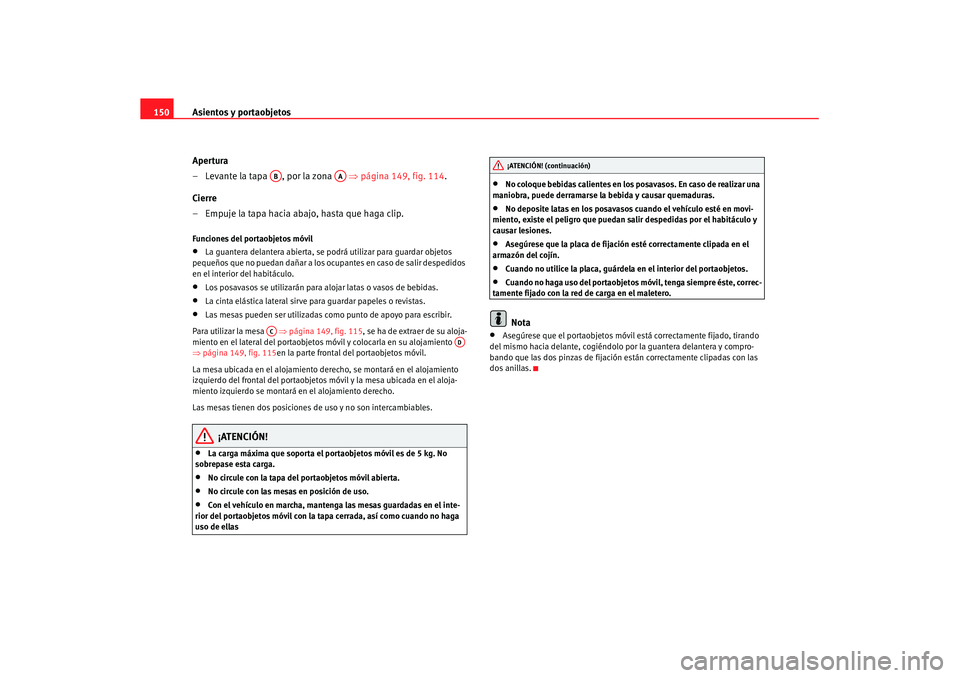

Asientos y portaobjetos
150
Apertura
– Levante la tapa , por la zona ⇒página 149, fig. 114 .
Cierre
– Empuje la tapa hacia abajo, hasta que haga clip.Funciones del portaobjetos móvil•
La guantera delantera abierta, se podrá utilizar para guardar objetos
pequeños que no puedan dañar a los ocupantes en caso de salir despedidos
en el interior del habitáculo.
•
Los posavasos se utilizarán para alojar latas o vasos de bebidas.
•
La cinta elástica lateral sirve para guardar papeles o revistas.
•
Las mesas pueden ser utilizadas como punto de apoyo para escribir.
Para utilizar la mesa ⇒página 149, fig. 115 , se ha de extraer de su aloja-
miento en el lateral del portaobjetos móvil y colocarla en su alojamiento
⇒ página 149, fig. 115 en la parte frontal del portaobjetos móvil.
La mesa ubicada en el alojamiento derecho, se montará en el alojamiento
izquierdo del frontal del portaobjetos móvil y la mesa ubicada en el aloja-
miento izquierdo se montará en el alojamiento derecho.
Las mesas tienen dos posiciones de uso y no son intercambiables.
¡ATENCIÓN!
•
La carga máxima que soporta el portaobjetos móvil es de 5 kg. No
sobrepase esta carga.
•
No circule con la tapa del portaobjetos móvil abierta.
•
No circule con las mesas en posición de uso.
•
Con el vehículo en marcha, mantenga las mesas guardadas en el inte-
rior del portaobjetos móvil con la tapa cerrada, así como cuando no haga
uso de ellas
•
No coloque bebidas calientes en los posavasos. En caso de realizar una
maniobra, puede derramarse la bebida y causar quemaduras.
•
No deposite latas en los posavasos cuando el vehículo esté en movi-
miento, existe el peligro que puedan salir despedidas por el habitáculo y
causar lesiones.
•
Asegúrese que la placa de fijación esté correctamente clipada en el
armazón del cojín.
•
Cuando no utilice la placa, guárdela en el interior del portaobjetos.
•
Cuando no haga uso del portaobjetos móvil, tenga siempre éste, correc-
tamente fijado con la red de carga en el maletero.Nota
•
Asegúrese que el portaobjetos móvil está correctamente fijado, tirando
del mismo hacia delante, cogiéndolo por la guantera delantera y compro-
bando que las dos pinzas de fijación están correctamente clipadas con las
dos anillas.
AB
AA
AC
AD
¡ATENCIÓN! (continuación)
s2ps.3.book Seite 150 Freitag, 20. Juli 2007 4:03 16

Asientos y portaobjetos151
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

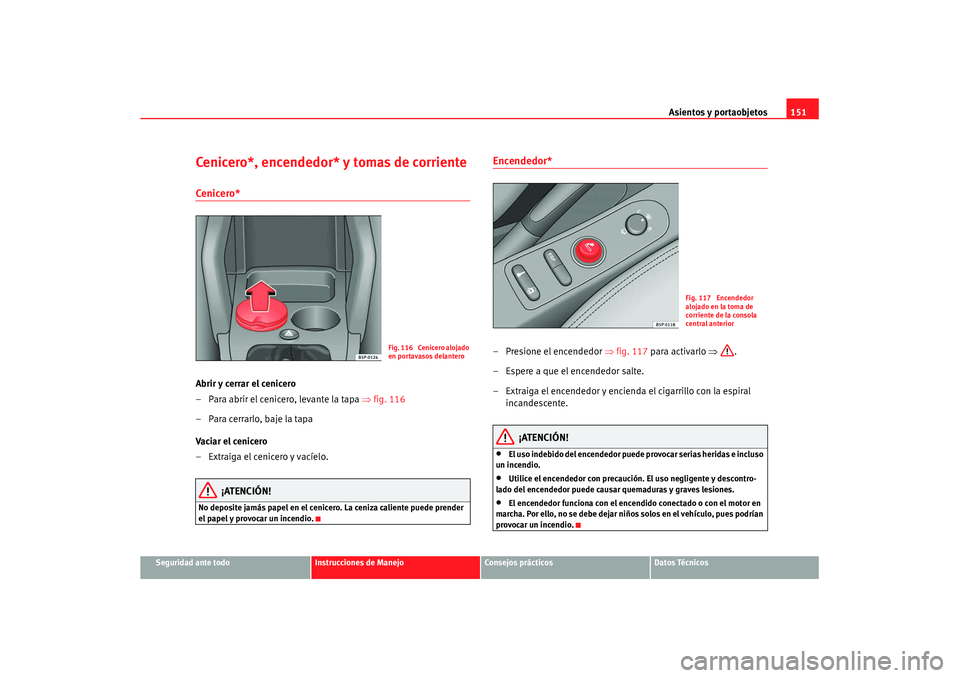

Cenicero*, encendedor* y tomas de corrienteCenicero* Abrir y cerrar el cenicero
– Para abrir el cenicero, levante la tapa ⇒fig. 116
– Para cerrarlo, baje la tapa
Vaciar el cenicero
– Extraiga el cenicero y vacíelo.
¡ATENCIÓN!
No deposite jamás papel en el cenicero. La ceniza caliente puede prender
el papel y provocar un incendio.
Encendedor* – Presione el encendedor ⇒fig. 117 para activarlo ⇒.
– Espere a que el encendedor salte.
– Extraiga el encendedor y encienda el cigarrillo con la espiral incandescente.
¡ATENCIÓN!
•
El uso indebido del encendedor puede provocar serias heridas e incluso
un incendio.
•
Utilice el encendedor con precaución. El uso negligente y descontro-
lado del encendedor puede causar quemaduras y graves lesiones.
•
El encendedor funciona con el encendido conectado o con el motor en
marcha. Por ello, no se debe dejar niño s solos en el vehículo, pues podrían
provocar un incendio.
Fig. 116 Cenicero alojado
en portavasos delantero
Fig. 117 Encendedor
alojado en la toma de
corriente de la consola
central anterior
s2ps.3.book Seite 151 Freitag, 20. Juli 2007 4:03 16

Asientos y portaobjetos

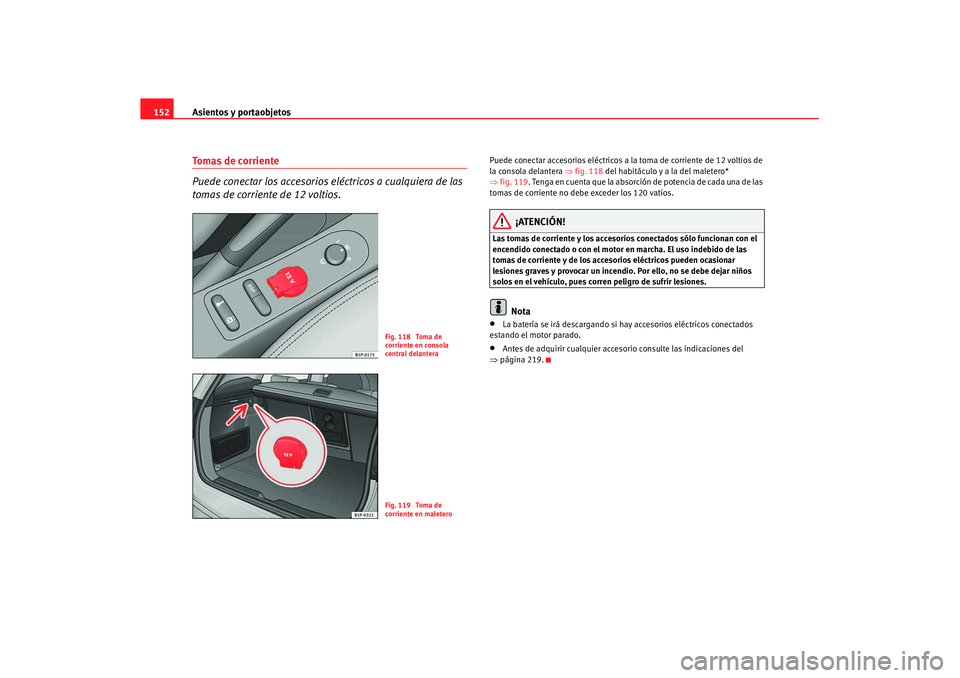

152Tomas de corriente
Puede conectar los accesorios el éctricos a cualquiera de las
tomas de corriente de 12 voltios.
Puede conectar accesorios eléctricos a la toma de corriente de 12 voltios de
la consola delantera ⇒fig. 118 del habitáculo y a la del maletero*
⇒ fig. 119. Tenga en cuenta que la absorción de potencia de cada una de las
tomas de corriente no debe exceder los 120 vatios.
¡ATENCIÓN!
Las tomas de corriente y los accesorios conectados sólo funcionan con el
encendido conectado o con el motor en marcha. El uso indebido de las
tomas de corriente y de los accesorios eléctricos pueden ocasionar
lesiones graves y provocar un incend io. Por ello, no se debe dejar niños
solos en el vehículo, pues corren peligro de sufrir lesiones.
Nota
•
La batería se irá descargando si hay accesorios eléctricos conectados
estando el motor parado.
•
Antes de adquirir cualquier accesorio consulte las indicaciones del
⇒ página 219.
Fig. 118 Toma de
corriente en consola
central delanteraFig. 119 Toma de
corriente en maletero
s2ps.3.book Seite 152 Freitag, 20. Juli 2007 4:03 16

Asientos y portaobjetos153
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

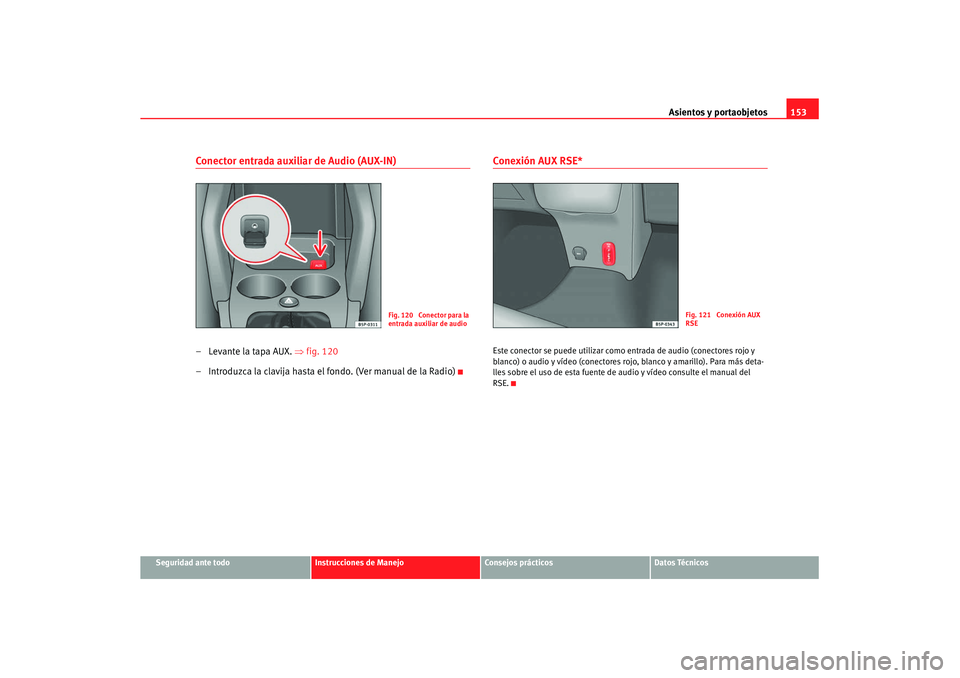

Conector entrada auxiliar de Audio (AUX-IN)–Levante la tapa AUX. ⇒fig. 120
– Introduzca la clavija hasta el fondo. (Ver manual de la Radio)
Conexión AUX RSE*Este conector se puede utilizar como entrada de audio (conectores rojo y
blanco) o audio y vídeo (conectores rojo, blanco y amarillo). Para más deta-
lles sobre el uso de esta fuente de audio y vídeo consulte el manual del
RSE.
Fig. 120 Conector para la
entrada auxiliar de audio
Fig. 121 Conexión AUX
RSE
s2ps.3.book Seite 153 Freitag, 20. Juli 2007 4:03 16

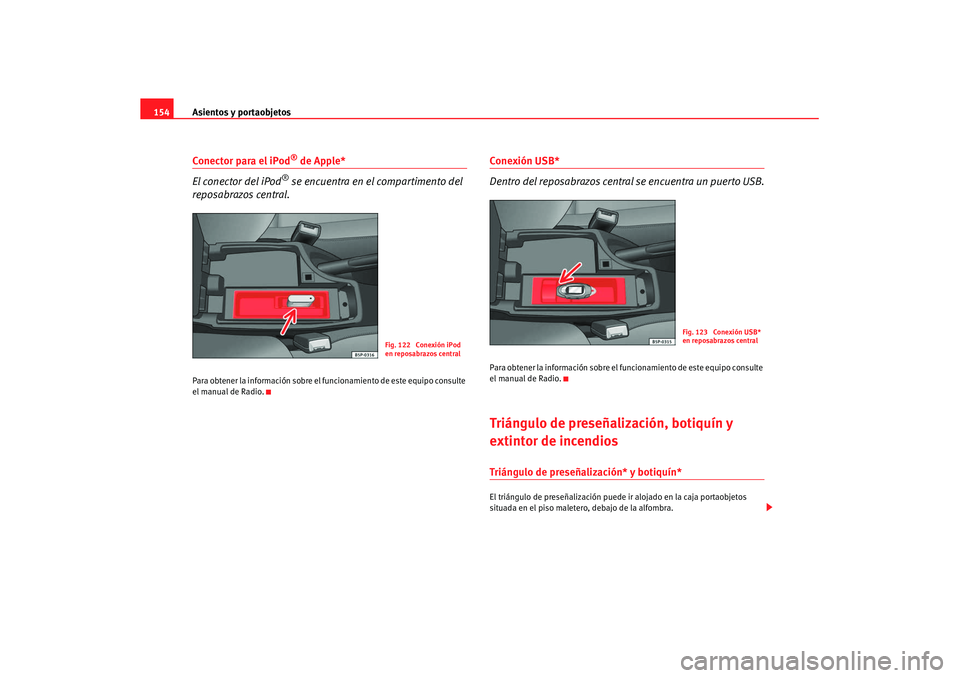

Asientos y portaobjetos
154Conector para el iPod
® de Apple*
El conector del iPod
® se encuentra en el compartimento del
reposabrazos central.
Para obtener la información sobre el fu ncionamiento de este equipo consulte
el manual de Radio.
Conexión USB*
Dentro del reposabrazos central se encuentra un puerto USB.Para obtener la información sobre el funcionamiento de este equipo consulte
el manual de Radio.Triángulo de preseñal ización, botiquín y
extintor de incendiosTriángulo de preseñalización* y botiquín*El triángulo de preseñalización puede ir alojado en la caja portaobjetos
situada en el piso maletero, debajo de la alfombra.
Fig. 122 Conexión iPod
en reposabrazos central
Fig. 123 Conexión USB*
en reposabrazos central
s2ps.3.book Seite 154 Freitag, 20. Juli 2007 4:03 16

Asientos y portaobjetos155
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

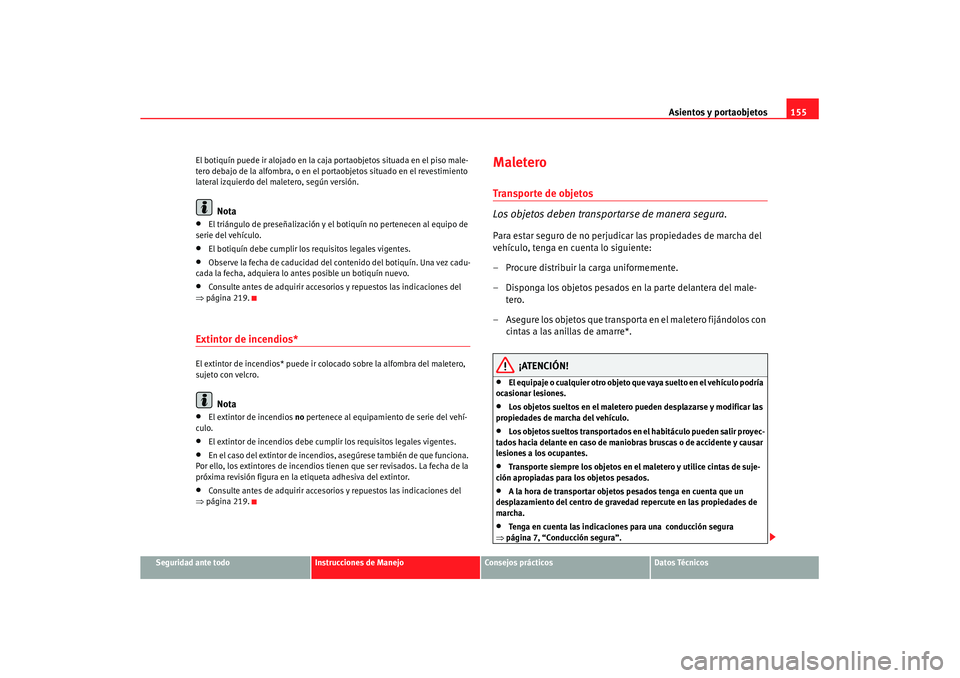

El botiquín puede ir alojado en la caja
portaobjetos situada en el piso male-
tero debajo de la alfombra, o en el portaobjetos situado en el revestimiento
lateral izquierdo del maletero, según versión.
Nota
•
El triángulo de preseñalización y el botiquín no pertenecen al equipo de
serie del vehículo.
•
El botiquín debe cumplir los requisitos legales vigentes.
•
Observe la fecha de caducidad del contenido del botiquín. Una vez cadu-
cada la fecha, adquiera lo antes posible un botiquín nuevo.
•
Consulte antes de adquirir accesorios y repuestos las indicaciones del
⇒ página 219.
Extintor de incendios* El extintor de incendios* puede ir c olocado sobre la alfombra del maletero,
sujeto con velcro.
Nota
•
El extintor de incendios no pertenece al equipamiento de serie del vehí-
culo.
•
El extintor de incendios debe cump lir los requisitos legales vigentes.
•
En el caso del extintor de incendios, asegúrese también de que funciona.
Por ello, los extintores de incendios tienen que ser revisados. La fecha de la
próxima revisión figura en la etiqueta adhesiva del extintor.
•
Consulte antes de adquirir accesorios y repuestos las indicaciones del
⇒ página 219.
MaleteroTranspor te de objetos
Los objetos deben transportarse de manera segura.Para estar seguro de no perjudicar las propiedades de marcha del
vehículo, tenga en cuenta lo siguiente:
– Procure distribuir la carga uniformemente.
– Disponga los objetos pesados en la parte delantera del male-
tero.
– Asegure los objetos que transporta en el maletero fijándolos con cintas a las anillas de amarre*.
¡ATENCIÓN!
•
El equipaje o cualquier otro objeto que vaya suelto en el vehículo podría
ocasionar lesiones.
•
Los objetos sueltos en el maletero pueden desplazarse y modificar las
propiedades de marcha del vehículo.
•
Los objetos sueltos transportados en el habitáculo pueden salir proyec-
tados hacia delante en caso de maniobras bruscas o de accidente y causar
lesiones a los ocupantes.
•
Transporte siempre los objetos en el maletero y utilice cintas de suje-
ción apropiadas para los objetos pesados.
•
A la hora de transportar objetos pesados tenga en cuenta que un
desplazamiento del centro de gravedad repercute en las propiedades de
marcha.
•
Tenga en cuenta las indicaciones para una conducción segura
⇒ página 7, “Conducción segura”.
s2ps.3.book Seite 155 Freitag, 20. Juli 2007 4:03 16

Asientos y portaobjetos
156

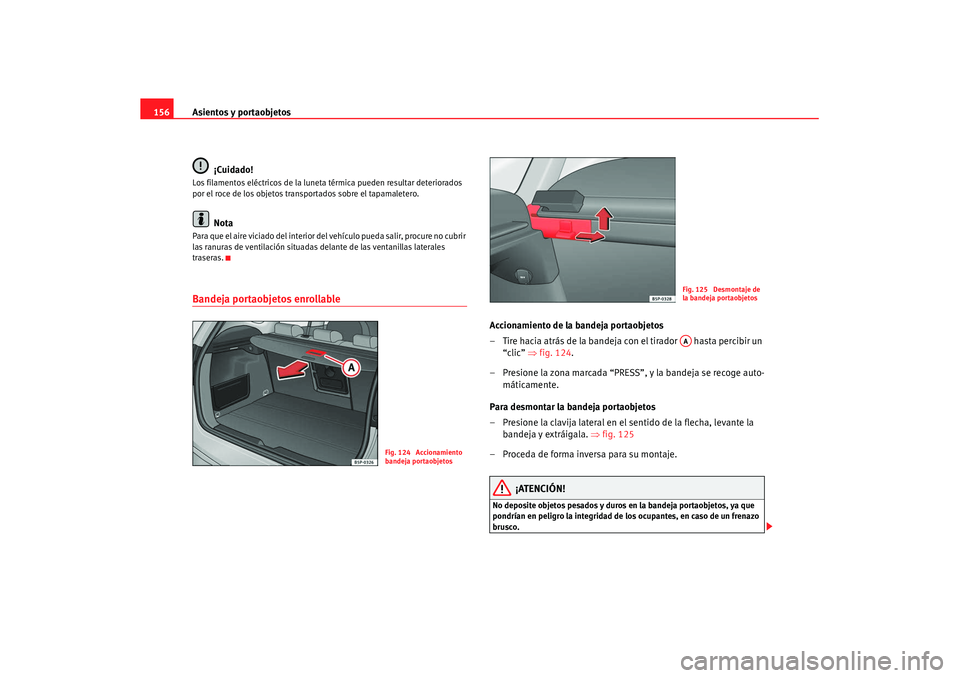

¡Cuidado!Los filamentos eléctricos de la luneta térmica pueden resultar deteriorados
por el roce de los objetos transportados sobre el tapamaletero.
Nota
Para que el aire viciado del interior del vehículo pueda salir, procure no cubrir
las ranuras de ventilación situadas delante de las ventanillas laterales
traseras.Bandeja portaobjetos enrollable
Accionamiento de la bandeja portaobjetos
– Tire hacia atrás de la bandeja con el tirador hasta percibir un “clic” ⇒fig. 124.
– Presione la zona marcada “PRESS”, y la bandeja se recoge auto- máticamente.
Para desmontar la bandeja portaobjetos
– Presione la clavija lateral en el sentido de la flecha, levante la bandeja y extráigala. ⇒ fig. 125
– Proceda de forma inversa para su montaje.
¡ATENCIÓN!
No deposite objetos pesados y duros en la bandeja portaobjetos, ya que
pondrían en peligro la integridad de los ocupantes, en caso de un frenazo
brusco.
Fig. 124 Accionamiento
bandeja portaobjetos
Fig. 125 Desmontaje de
la bandeja portaobjetosAA
s2ps.3.book Seite 156 Freitag, 20. Juli 2007 4:03 16

Asientos y portaobjetos157
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

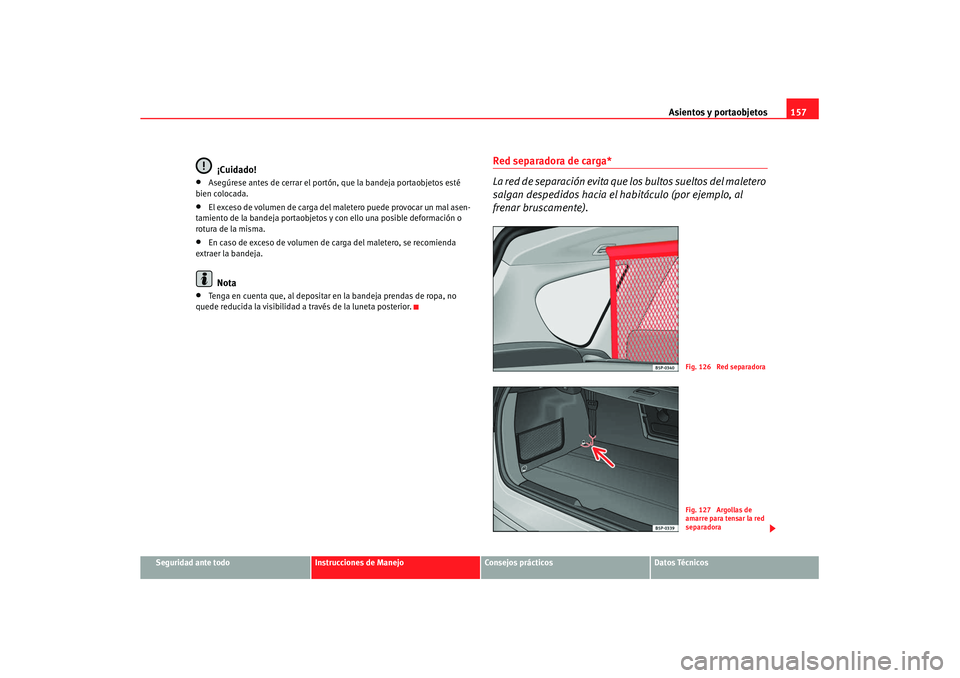

¡Cuidado!
•
Asegúrese antes de cerrar el portón , que la bandeja portaobjetos esté
bien colocada.
•
El exceso de volumen de carga del maletero puede provocar un mal asen-
tamiento de la bandeja portaobjetos y con ello una posible deformación o
rotura de la misma.
•
En caso de exceso de volumen de carga del maletero, se recomienda
extraer la bandeja.Nota
•
Tenga en cuenta que, al depositar en la bandeja prendas de ropa, no
quede reducida la visibilidad a través de la luneta posterior.
Red separadora de carga*
La red de separación evita que los bultos sueltos del maletero
salgan despedidos hacia el ha bitáculo (por ejemplo, al
frenar bruscamente).
Fig. 126 Red separadoraFig. 127 Argollas de
amarre para tensar la red
separadora
s2ps.3.book Seite 157 Freitag, 20. Juli 2007 4:03 16

Asientos y portaobjetos
158

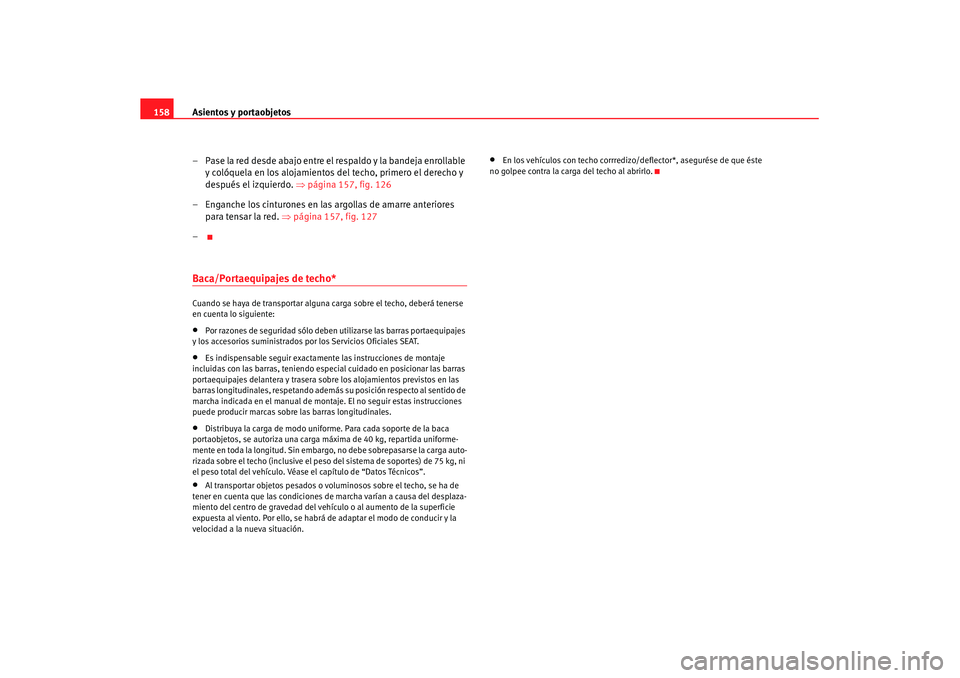

– Pase la red desde abajo entre el respaldo y la bandeja enrollable y colóquela en los alojamientos del techo, primero el derecho y
después el izquierdo. ⇒página 157, fig. 126
– Enganche los cinturones en las argollas de amarre anteriores para tensar la red. ⇒página 157, fig. 127
–Baca/Portaequipajes de techo*Cuando se haya de transportar alguna carga sobre el techo, deberá tenerse
en cuenta lo siguiente:•
Por razones de seguridad sólo deben utilizarse las barras portaequipajes
y los accesorios suministrados por los Servicios Oficiales SEAT.
•
Es indispensable seguir exactamente las instrucciones de montaje
incluidas con las barras, teniendo especial cuidado en posicionar las barras
portaequipajes delantera y trasera sobre los alojamientos previstos en las
barras longitudinales, respetando además su posición respecto al sentido de
marcha indicada en el manual de mont aje. El no seguir estas instrucciones
puede producir marcas sobre las barras longitudinales.
•
Distribuya la carga de modo uniforme. Para cada soporte de la baca
portaobjetos, se autoriza una carga máxima de 40 kg, repartida uniforme-
mente en toda la longitud. Sin embargo, no debe sobrepasarse la carga auto-
rizada sobre el techo (inclusive el peso del sistema de soportes) de 75 kg, ni
el peso total del vehículo. Véase el capítulo de “Datos Técnicos”.
•
Al transportar objetos pesados o voluminosos sobre el techo, se ha de
tener en cuenta que las condiciones de marcha varían a causa del desplaza-
miento del centro de gravedad del vehículo o al aumento de la superficie
expuesta al viento. Por ello, se habrá de adaptar el modo de conducir y la
velocidad a la nueva situación.
•
En los vehículos con techo corrredizo/deflector*, asegurése de que éste
no golpee contra la carga del techo al abrirlo.
s2ps.3.book Seite 158 Freitag, 20. Juli 2007 4:03 16
