Seat Altea XL 2008 Manual del propietario (in Spanish)

Situaciones diversas269
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

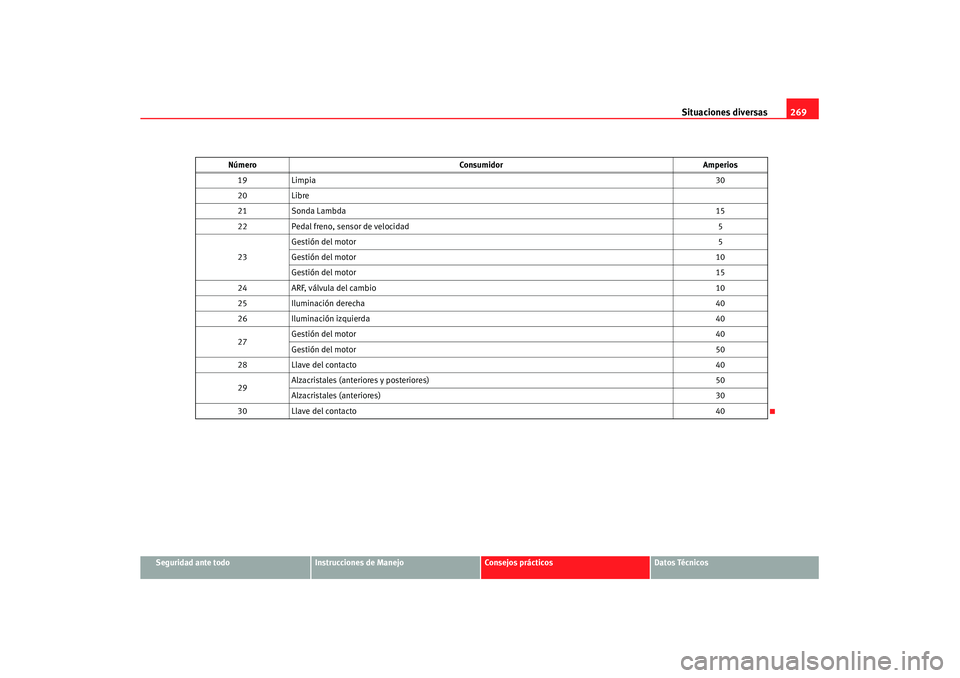

19
Limpia 30
20 Libre
21 Sonda Lambda 15
22 Pedal freno, sensor de velocidad 5
23 Gestión del motor
5
Gestión del motor 10
Gestión del motor 15
24 ARF, válvula del cambio 10
25 Iluminación derecha 40
26 Iluminación izquierda 40
27 Gestión del motor
40
Gestión del motor 50
28 Llave del contacto 40
29 Alzacristales (anteriores y posteriores)
50
Alzacristales (anteriores) 30
30 Llave del contacto 40
Número
Consumidor Amperios
s2ps.3.book Seite 269 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas

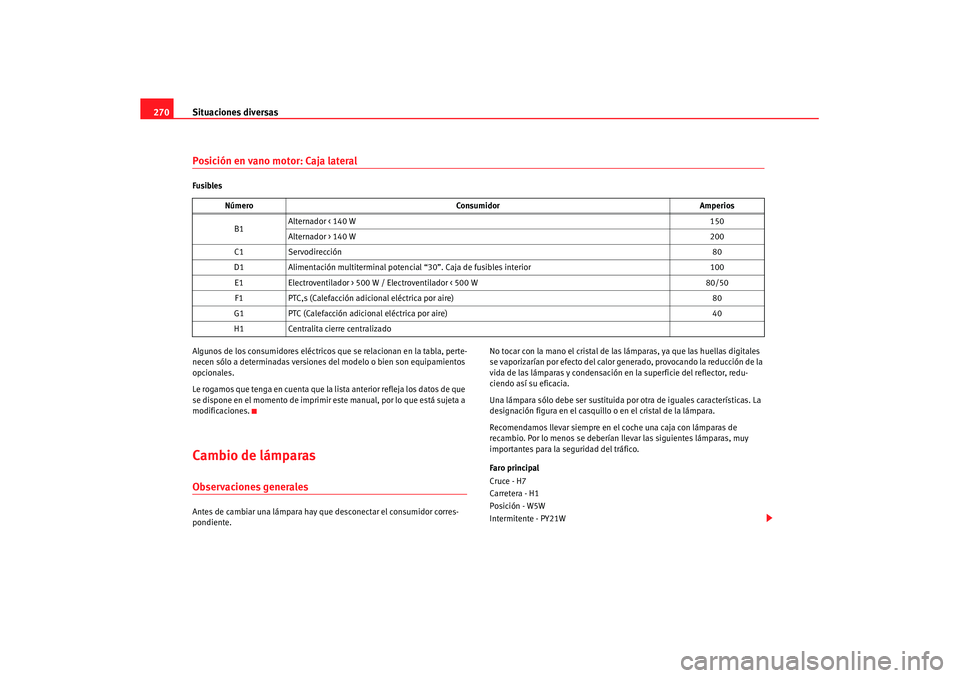

270Posición en vano motor: Caja lateralFusibles
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones de l modelo o bien son equipamientos
opcionales.
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones.Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente. No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían
llevar las siguientes lámparas, muy
importantes para la seguridad del tráfico.
Faro principal
Cruce - H7
Carretera - H1
Posición - W5W
Intermitente - PY21W
Número
Consumidor Amperios
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Servodirección 80
D1 Alimentación multiterminal potencia l “30”. Caja de fusibles interior 100
E1 Electroventilador > 500 W / Electroventilador < 500 W 80/50
F1 PTC,s (Calefacción adicional eléctrica por aire) 80
G1 PTC (Calefacción adicional eléctrica por aire) 40
H1 Centralita cierre centralizado
s2ps.3.book Seite 270 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas271
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

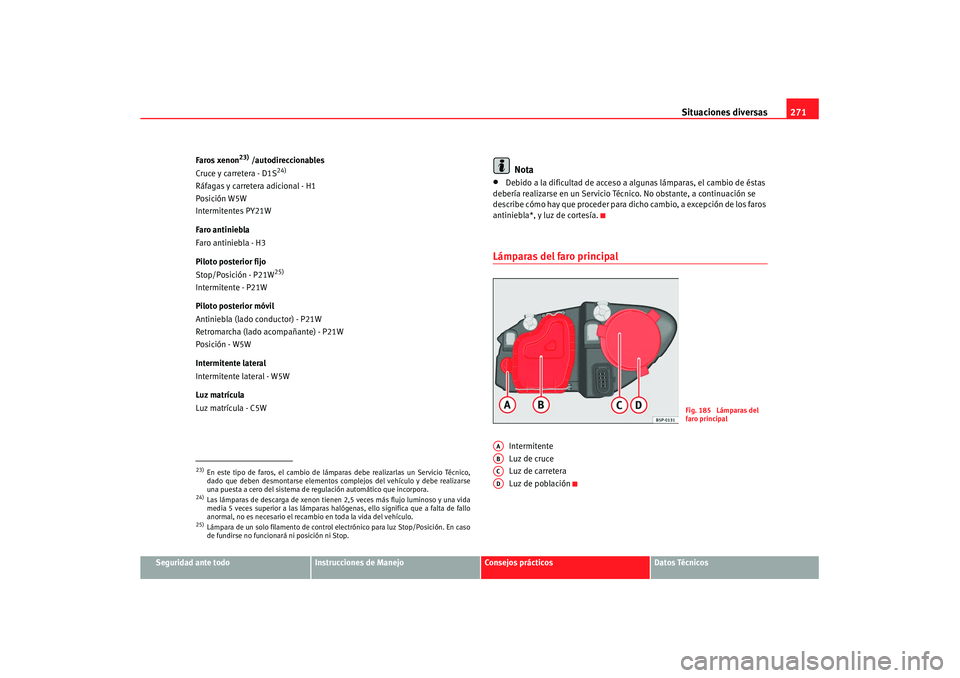

Faros xenon
23) /autodireccionables
Cruce y carretera - D1S
24)
Ráfagas y carretera adicional - H1
Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior fijo
Stop/Posición - P21W
25)
Intermitente - P21W
Piloto posterior móvil
Antiniebla (lado conductor) - P21W
Retromarcha (lado acompañante) - P21W
Posición - W5W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•
Debido a la dificultad de acceso a algunas lámparas, el cambio de éstas
debería realizarse en un Servicio Té cnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla*, y luz de cortesía.
Lámparas del faro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población
23)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.24)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.25)Lámpara de un solo filamento de control electrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.
Fig. 185 Lámparas del
faro principal
AAABACAD
s2ps.3.book Seite 271 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas

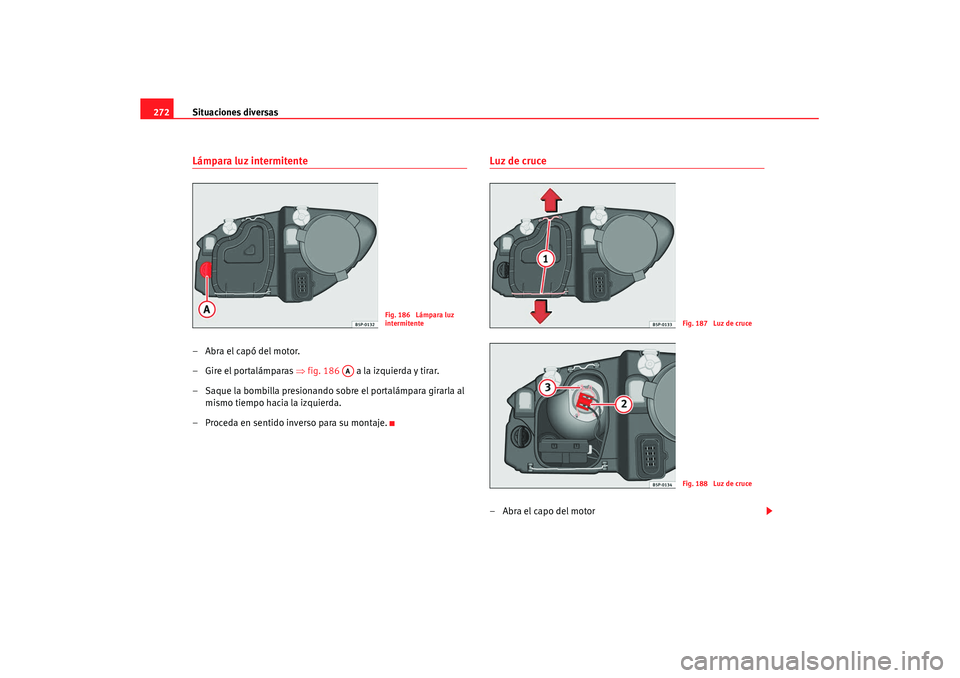

272Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas ⇒fig. 186 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de cruce–Abra el capo del motor
Fig. 186 Lámpara luz
intermitente
AA
Fig. 187 Luz de cruceFig. 188 Luz de cruce
s2ps.3.book Seite 272 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas273
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

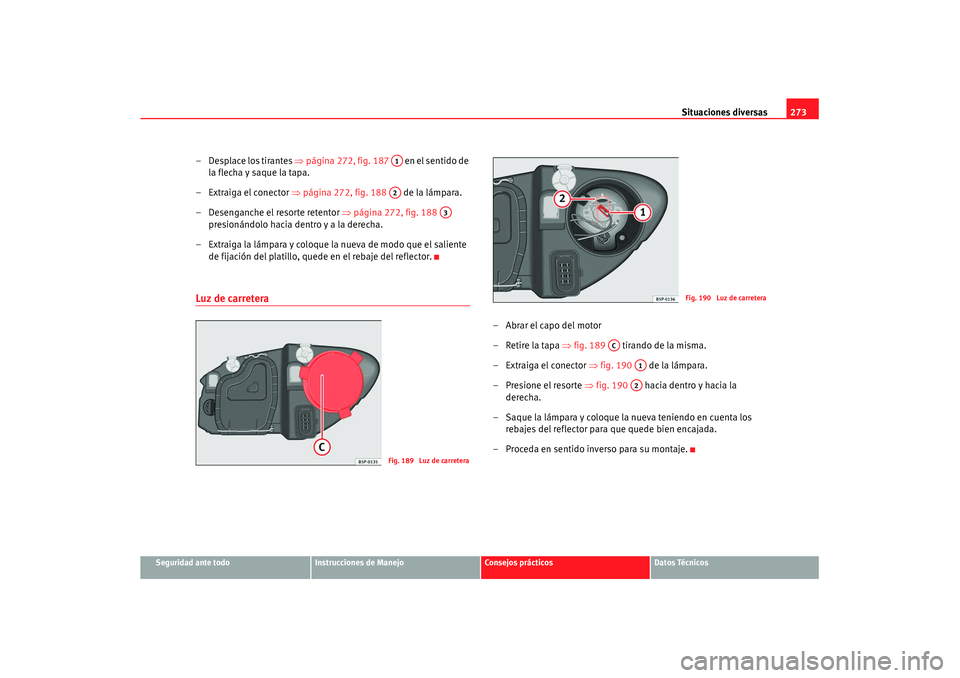

– Desplace los tirantes ⇒página 272, fig. 187 en el sentido de
la flecha y saque la tapa.
– Extraiga el conector ⇒página 272, fig. 188 de la lámpara.
– Desenganche el resorte retentor ⇒página 272, fig. 188
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de carretera
–Abrar el capo del motor
–Retire la tapa ⇒fig. 189 tirando de la misma.
– Extraiga el conector ⇒fig. 190 de la lámpara.
– Presione el resorte ⇒fig. 190 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
A1A2
A3
Fig. 189 Luz de carretera
Fig. 190 Luz de carretera
AC
A1A2
s2ps.3.book Seite 273 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas

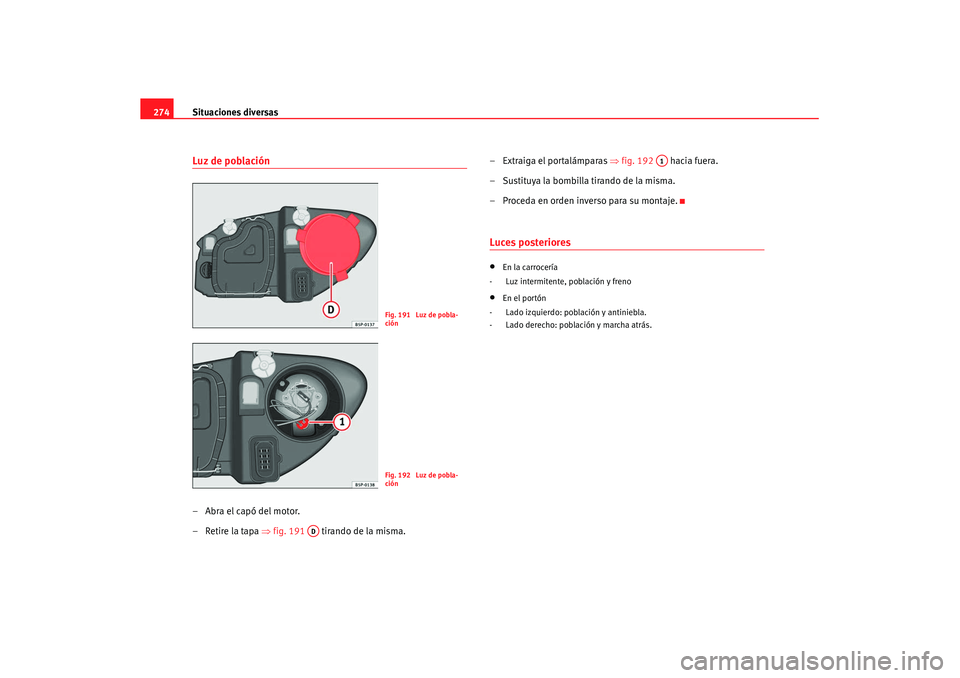

274Luz de población–Abra el capó del motor.
– Retire la tapa ⇒fig. 191 tirando de la misma. – Extraiga el portalámparas ⇒
fig. 192 hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Luces posteriores•
En la carrocería
- Luz intermitente, población y freno
•
En el portón
- Lado izquierdo: población y antiniebla.
- Lado derecho: población y marcha atrás.
Fig. 191 Luz de pobla-
ciónFig. 192 Luz de pobla-
ción
AD
A1
s2ps.3.book Seite 274 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas275
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

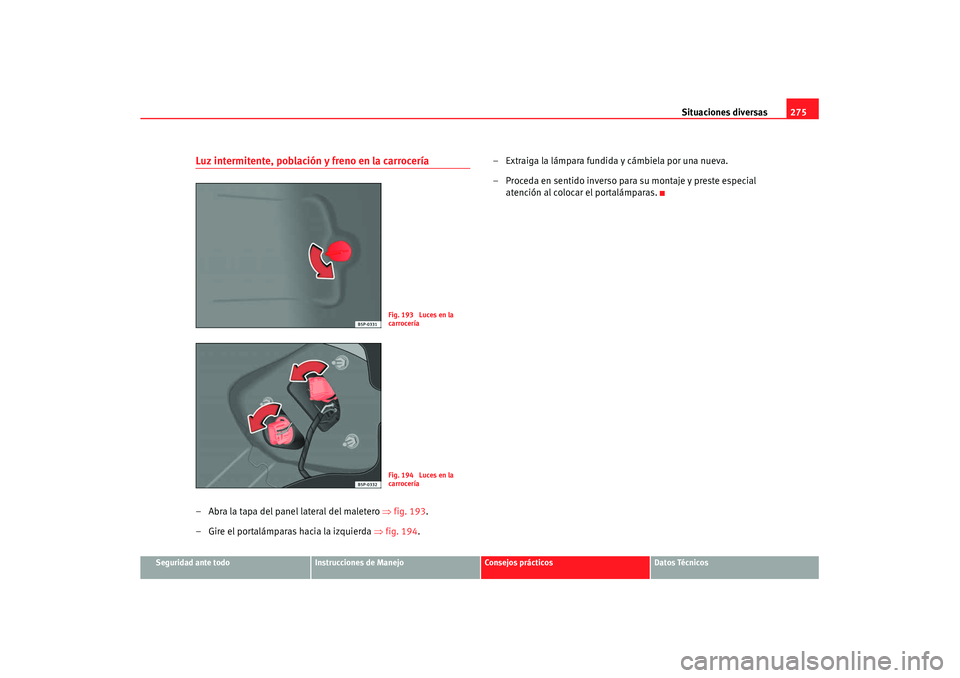

Luz intermitente, población y freno en la carrocería– Abra la tapa del panel lateral del maletero ⇒fig. 193.
– Gire el portalámparas hacia la izquierda ⇒fig. 194. – Extraiga la lámpara fundida y cámbiela por una nueva.
– Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas.
Fig. 193 Luces en la
carroceríaFig. 194 Luces en la
carrocería
s2ps.3.book Seite 275 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas

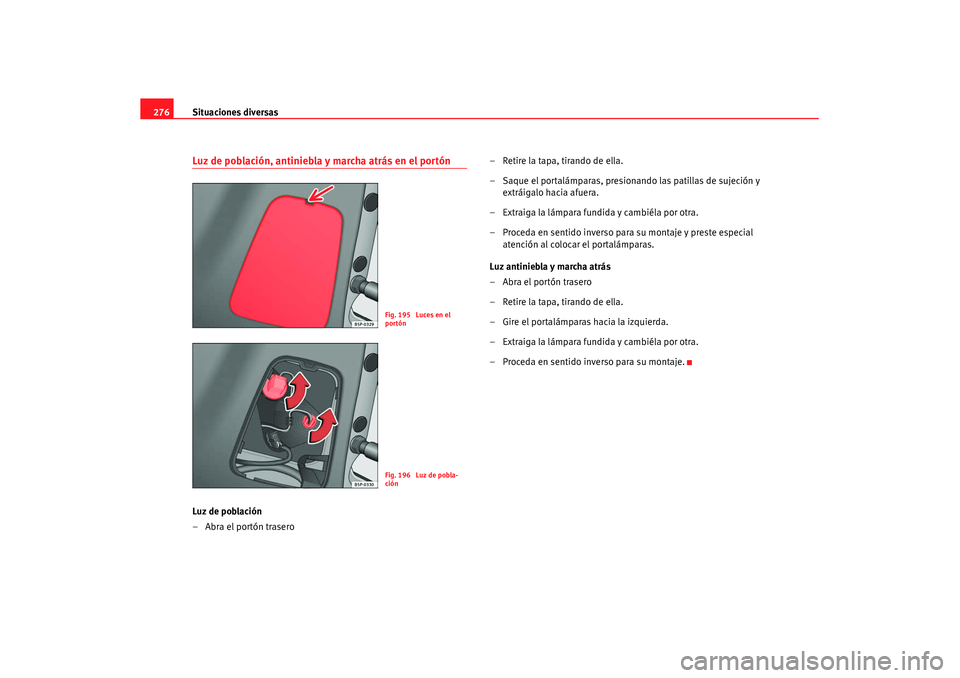

276Luz de población, antiniebla y marcha atrás en el portónLuz de población
–Abra el portón trasero – Retire la tapa, tirando de ella.
– Saque el portalámparas, presionando las patillas de sujeción y
extráigalo hacia afuera.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas.
Luz antiniebla y marcha atrás
– Abra el portón trasero
– Retire la tapa, tirando de ella.
– Gire el portalámparas hacia la izquierda.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje.
Fig. 195 Luces en el
portónFig. 196 Luz de pobla-
ción
s2ps.3.book Seite 276 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas277
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

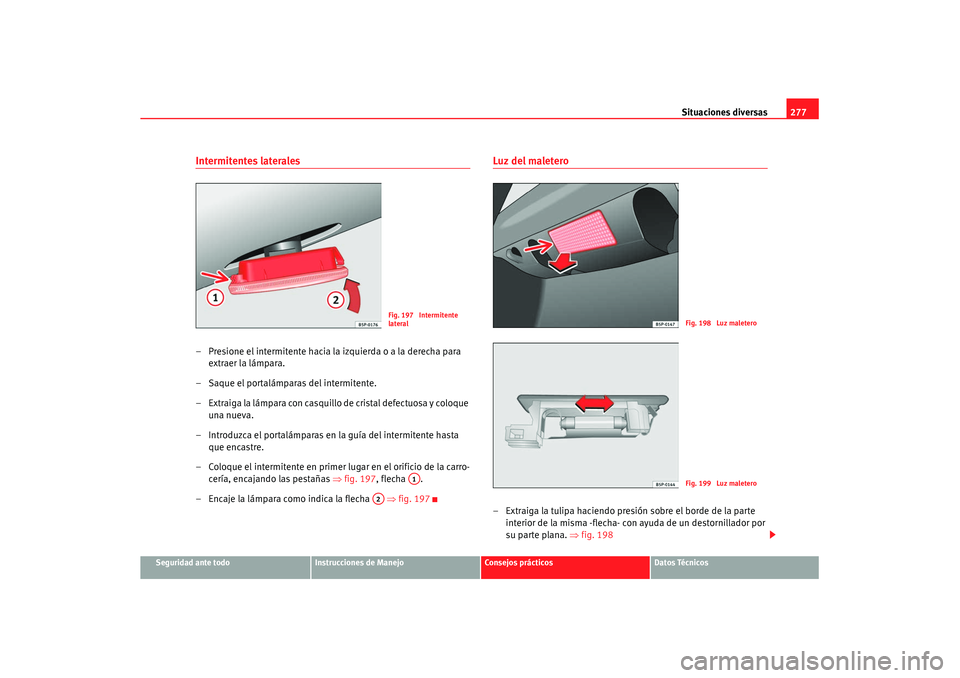

Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro- cería, encajando las pestañas ⇒fig. 197, flecha .
– Encaje la lámpara como indica la flecha ⇒fig. 197
Luz del maletero– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma -flecha- con ayuda de un destornillador por
su parte plana. ⇒ fig. 198
Fig. 197 Intermitente
lateral
A1
A2
Fig. 198 Luz maleteroFig. 199 Luz maletero
s2ps.3.book Seite 277 Freitag, 20. Juli 2007 4:03 16

Situaciones diversas
278

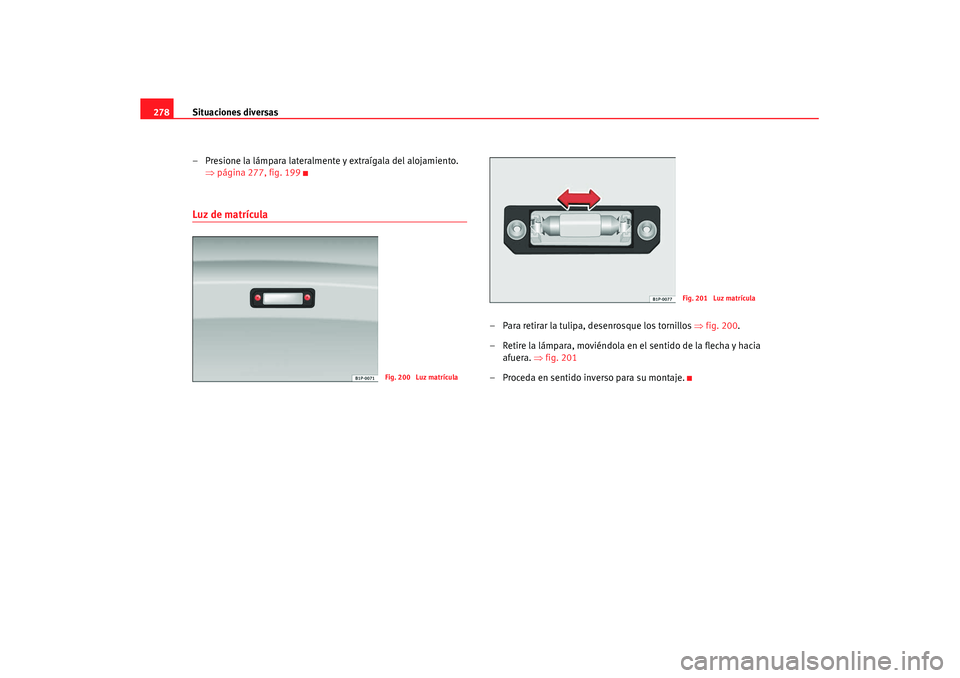

– Presione la lámpara lateralmente y extraígala del alojamiento. ⇒página 277, fig. 199Luz de matrícula
– Para retirar la tulipa, desenrosque los tornillos ⇒fig. 200 .
– Retire la lámpara, moviéndola en el sentido de la flecha y hacia afuera. ⇒fig. 201
– Proceda en sentido inverso para su montaje.
Fig. 200 Luz matrícula
Fig. 201 Luz matrícula
s2ps.3.book Seite 278 Freitag, 20. Juli 2007 4:03 16
