Seat Altea XL 2008 Manual del propietario (in Spanish)

Puesto de conducción69
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

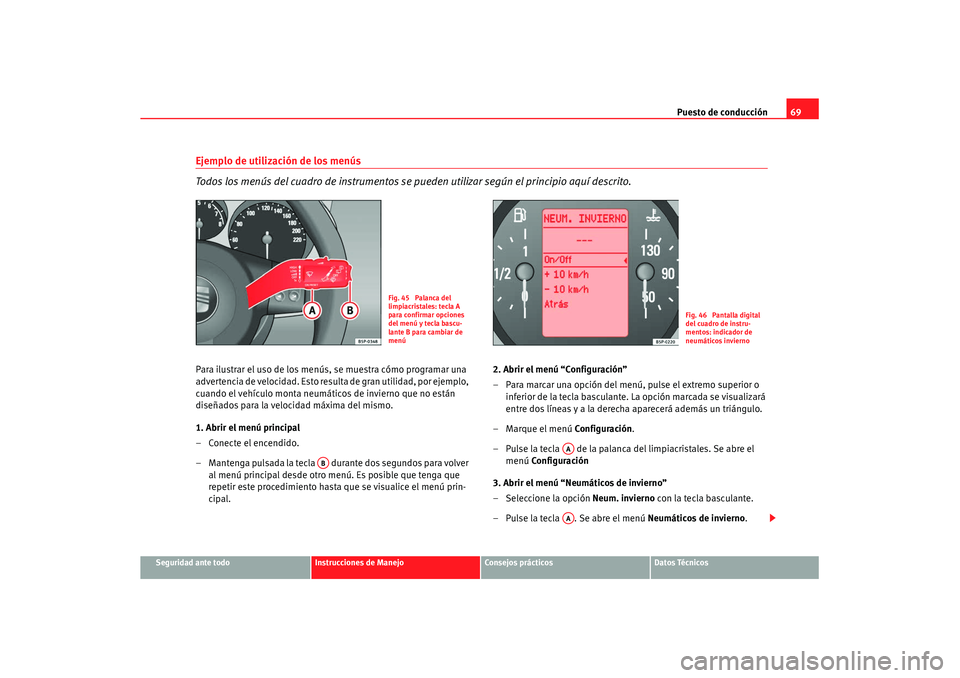

Ejemplo de utilización de los menús
Todos los menús del cuadro de instrumentos se pueden utilizar según el principio aquí descrito.Para ilustrar el uso de los menús, se muestra cómo programar una
advertencia de velocidad. Esto resulta de gran utilidad, por ejemplo,
cuando el vehículo monta neumát icos de invierno que no están
diseñados para la velocidad máxima del mismo.
1. Abrir el menú principal
– Conecte el encendido.
– Mantenga pulsada la tecla durante dos segundos para volver al menú principal desde otro menú. Es posible que tenga que
repetir este procedimiento hasta que se visualice el menú prin-
cipal. 2. Abrir el menú “Configuración”
– Para marcar una opción del menú, pulse el extremo superior o
inferior de la tecla basculante. La opción marcada se visualizará
entre dos líneas y a la derecha aparecerá además un triángulo.
– Marque el menú Configuración.
– Pulse la tecla de la palanca del limpiacristales. Se abre el menú Configuración
3. Abrir el menú “Neumáticos de invierno”
– Seleccione la opción Neum. invierno con la tecla basculante.
– Pulse la tecla . Se abre el menú Neumáticos de invierno.
Fig. 45 Palanca del
limpiacristales: tecla A
para confirmar opciones
del menú y tecla bascu-
lante B para cambiar de
menú
Fig. 46 Pantalla digital
del cuadro de instru-
mentos: indicador de
neumáticos invierno
AB
AAAA
s2ps.3.book Seite 69 Freitag, 20. Juli 2007 4:03 16

Puesto de conducción
70

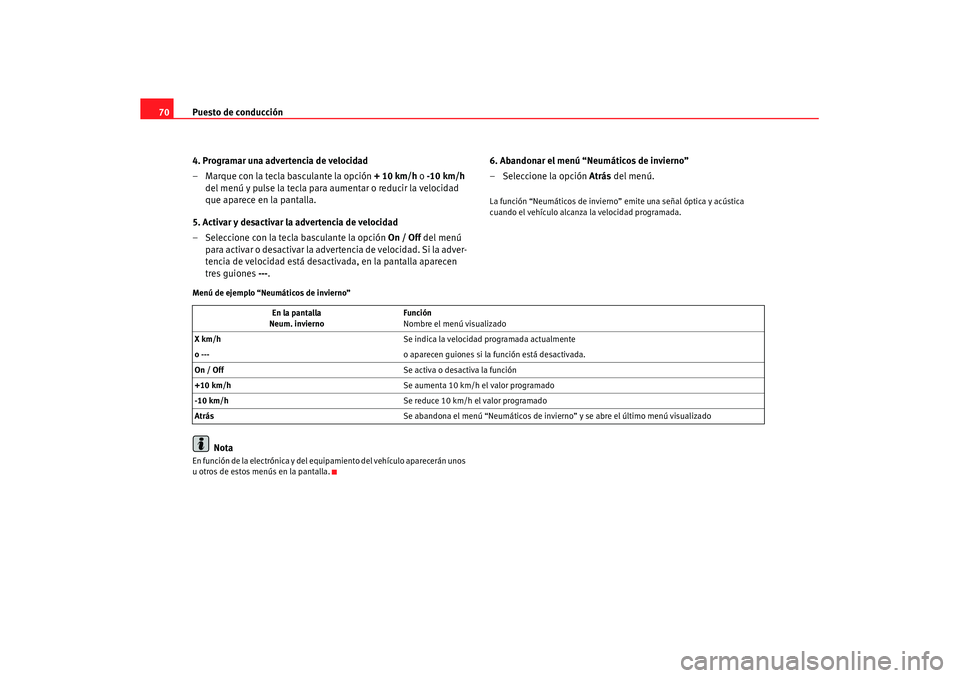

4. Programar una advertencia de velocidad
– Marque con la tecla basculante la opción + 10 km/h o -10 km/h
del menú y pulse la tecla para aumentar o reducir la velocidad
que aparece en la pantalla.
5. Activar y desactivar la advertencia de velocidad
– Seleccione con la tecla basculante la opción On / Off del menú
para activar o desactivar la advertencia de velocidad. Si la adver-
tencia de velocidad está desactivada, en la pantalla aparecen
tres guiones ---. 6. Abandonar el menú “Neumáticos de invierno”
– Seleccione la opción
Atrás del menú.
La función “Neumáticos de invierno” emite una señal óptica y acústica
cuando el vehículo alcanza la velocidad programada.
Menú de ejemplo “Neumáticos de invierno”
Nota
En función de la electrónica y del equ ipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla. En la pantalla
Neum. invierno Función
Nombre el menú visualizado
X km/h Se indica la velocidad programada actualmente
o --- o aparecen guiones si la función está desactivada.
On / Off Se activa o desactiva la función
+10 km/h Se aumenta 10 km/h el valor programado
-10 km/h Se reduce 10 km/h el valor programado
Atrás Se abandona el menú “Neumáticos de invierno” y se abre el último menú visualizado
s2ps.3.book Seite 70 Freitag, 20. Juli 2007 4:03 16

Puesto de conducción71
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

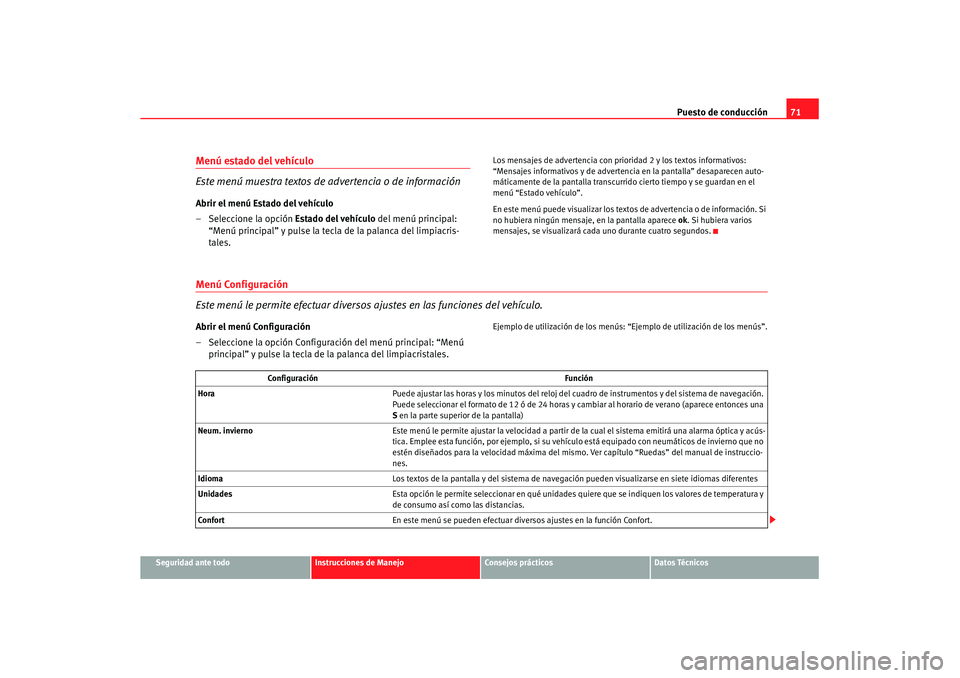

Menú estado del vehículo
Este menú muestra textos de advertencia o de informaciónAbrir el menú Estado del vehículo
– Seleccione la opción Estado del vehículo del menú principal:
“Menú principal” y pulse la tecla de la palanca del limpiacris-
tales.
Los mensajes de advertencia con prioridad 2 y los textos informativos:
“Mensajes informativos y de advertencia en la pantalla” desaparecen auto-
máticamente de la pantalla transcurri do cierto tiempo y se guardan en el
menú “Estado vehículo”.
En este menú puede visualizar los textos de advertencia o de información. Si
no hubiera ningún mensaje, en la pantalla aparece ok . Si hubiera varios
mensajes, se visualizará cada uno durante cuatro segundos.
Menú Configuración
Este menú le permite efectuar diversos ajustes en las funciones del vehículo.Abrir el menú Configuración
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla de la palanca del limpiacristales.
Ejemplo de utilización de los menús: “Ejemplo de utilización de los menús”.
Configuración Función
Hora Puede ajustar las horas y los minutos del reloj del cuadro de instrumentos y del sistema de navegación.
Puede seleccionar el formato de 12 ó de 24 horas y ca mbiar al horario de verano (aparece entonces una
S en la parte superior de la pantalla)
Neum. invierno Este menú le permite ajustar la velocidad a partir de la cual el sistema emitirá una alarma óptica y acús-
tica. Emplee esta función, por ejemplo, si su vehículo está equipado con neumáticos de invierno que no
estén diseñados para la velocidad máxima del mismo. Ver capítulo “Ruedas” del manual de instruccio-
nes.
Idioma Los textos de la pantalla y del sistema de navegación pueden visualizarse en siete idiomas diferentes
Unidades Esta opción le permite seleccionar en qué unidades quiere que se indiquen los valores de temperatura y
de consumo así como las distancias.
Confort En este menú se pueden efectuar diversos ajustes en la función Confort.
s2ps.3.book Seite 71 Freitag, 20. Juli 2007 4:03 16

Puesto de conducción
72

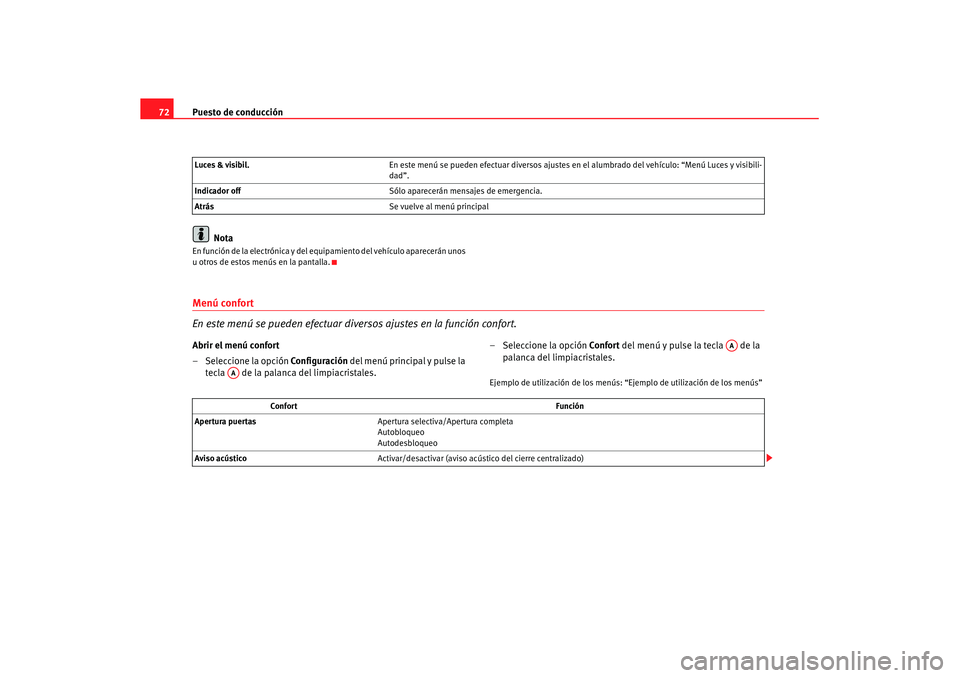

NotaEn función de la electrónica y del equ ipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.Menú confort
En este menú se pueden efectuar diversos ajustes en la función confort.Abrir el menú confort
– Seleccione la opción Configuración del menú principal y pulse la
tecla de la palanca del limpiacristales. – Seleccione la opción
Confor t del menú y pulse la tecla de la
palanca del limpiacristales.
Ejemplo de utilización de los menús: “Ejemplo de utilización de los menús”
Luces & visibil.
En este menú se pueden efectuar diversos ajustes en el alumbrado del vehículo: “Menú Luces y visibili-
dad”.
Indicador off Sólo aparecerán mensajes de emergencia.
Atrás Se vuelve al menú principal
AA
AA
Confor t Función
Apertura puertas Apertura selectiva/Apertura completa
Autobloqueo
Autodesbloqueo
Aviso acústico Activar/desactivar (aviso acústico del cierre centralizado)
s2ps.3.book Seite 72 Freitag, 20. Juli 2007 4:03 16

Puesto de conducción73
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

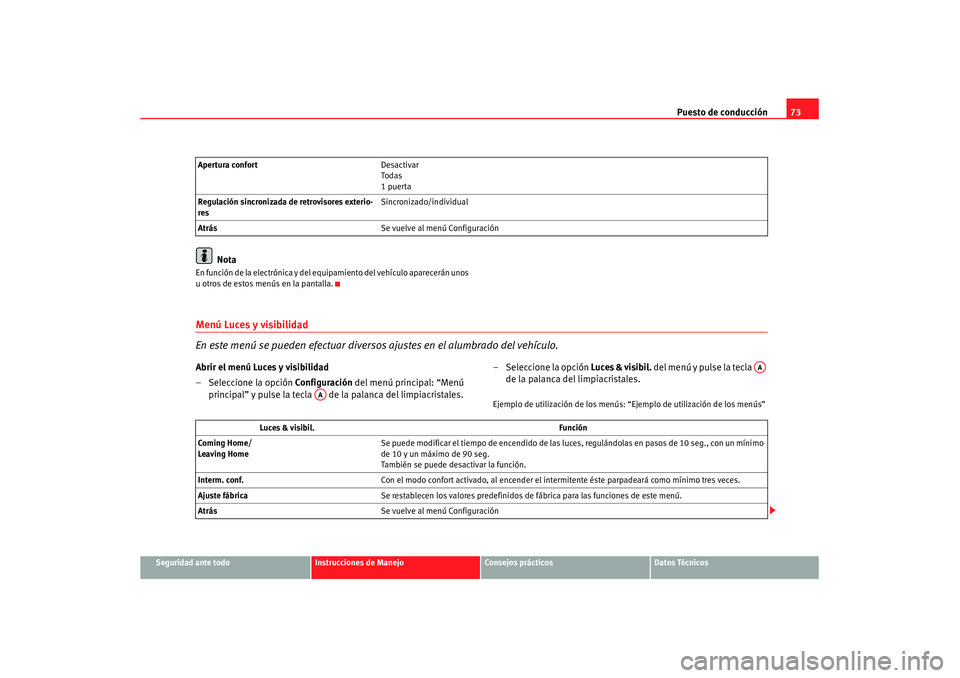

Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.Menú Luces y visibilidad
En este menú se pueden efectuar diversos ajustes en el alumbrado del vehículo.Abrir el menú Luces y visibilidad
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla de la palanca del limpiacristales. – Seleccione la opción
Luces & visibil. del menú y pulse la tecla
de la palanca del limpiacristales.
Ejemplo de utilización de los menús: “Ejemplo de utilización de los menús”
Apertura confort
Desactivar
Todas
1 puerta
Regulación sincronizada de retrovisores exterio-
res Sincronizado/individual
Atrás Se vuelve al menú Configuración
AA
AA
Luces & visibil. Función
Coming Home/
Leaving Home Se puede modificar el tiempo de encendido de las luces, regulándolas en pasos de 10 seg., con un mínimo
de 10 y un máximo de 90 seg.
También se puede desactivar la función.
Interm. conf. Con el modo confort activado, al encender el intermitente éste parpadeará como mínimo tres veces.
Ajuste fábrica Se restablecen los valores predefinidos de fábrica para las funciones de este menú.
Atrás Se vuelve al menú Configuración
s2ps.3.book Seite 73 Freitag, 20. Juli 2007 4:03 16

Puesto de conducción
74

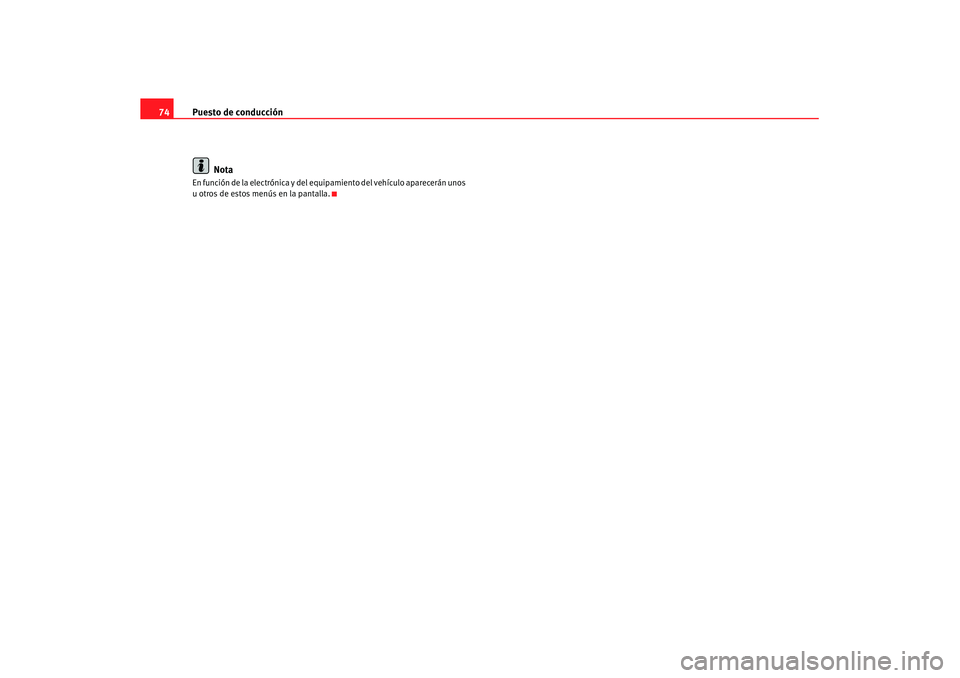

NotaEn función de la electrónica y del equ ipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.
s2ps.3.book Seite 74 Freitag, 20. Juli 2007 4:03 16

Puesto de conducción75
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

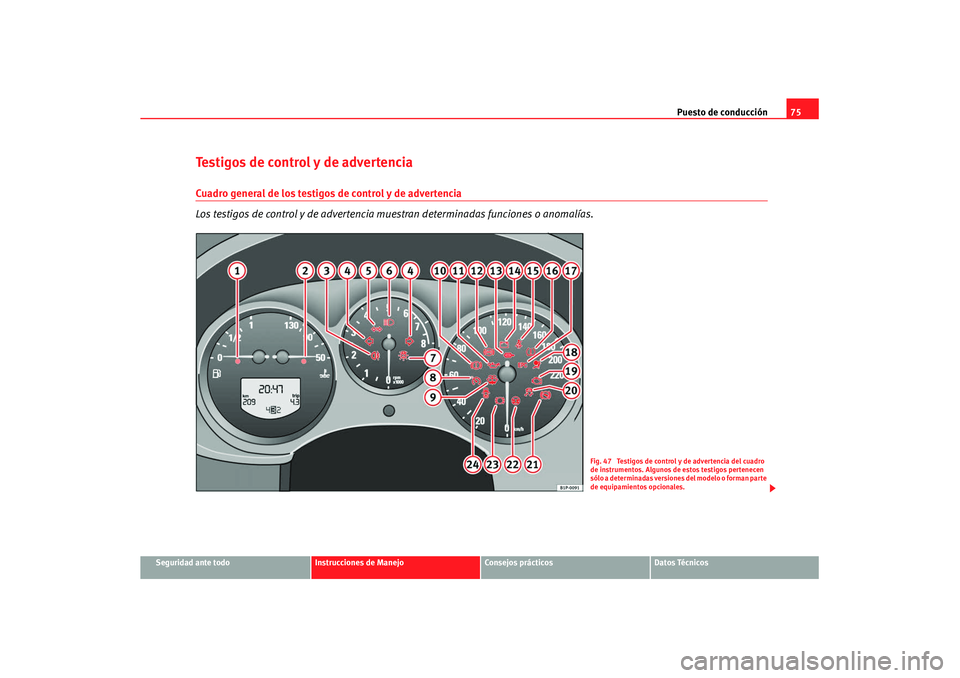

Testigos de control y de advertencia Cuadro general de los testigos de control y de advertencia
Los testigos de control y de advertencia muestran determinadas funciones o anomalías.
Fig. 47 Testigos de control y de advertencia del cuadro
de instrumentos. Algunos de estos testigos pertenecen
sólo a determinadas versiones del modelo o forman parte
de equipamientos opcionales.
s2ps.3.book Seite 75 Freitag, 20. Juli 2007 4:03 16

Puesto de conducción
76

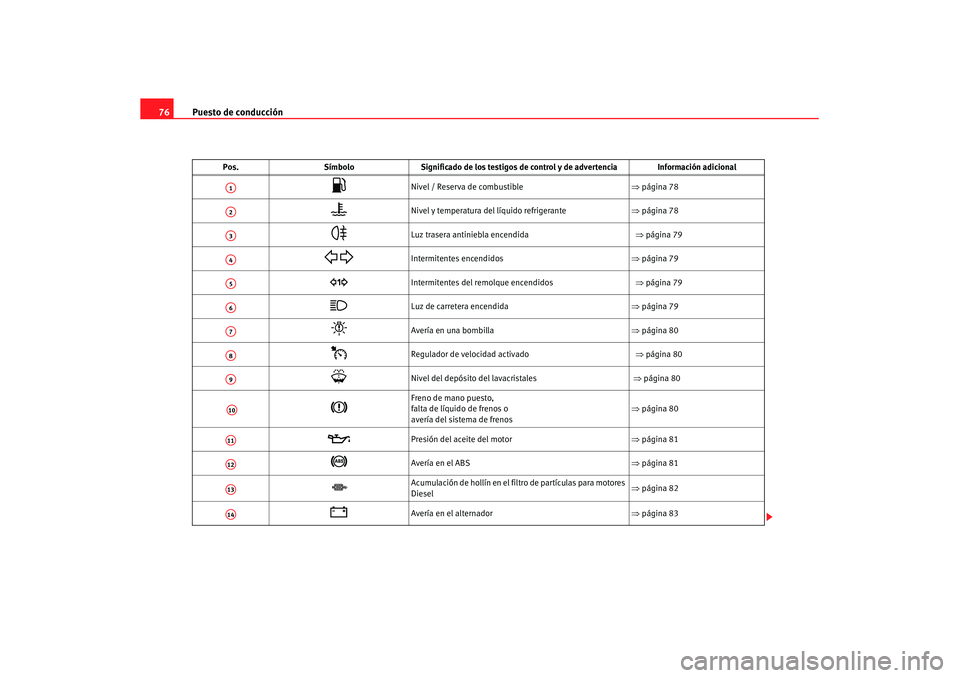

Pos. SímboloSignificado de los testigos de co ntrol y de advertencia Información adicional

Nivel / Reserva de combustible ⇒página 78

Nivel y temperatura del líquido refrigerante ⇒página 78

Luz trasera antiniebla encendida ⇒ página 79


Intermitentes encendidos ⇒página 79

Intermitentes del remo lque encendidos ⇒ página 79

Luz de carretera encendida ⇒página 79

Avería en una bombilla ⇒página 80

Regulador de velocidad activado ⇒ página 80

Nivel del depósito del lavacristales ⇒ página 80


Freno de mano puesto,
falta de líquido de frenos o
avería del sistema de frenos ⇒
página 80

Presión del aceite del motor ⇒página 81

Avería en el ABS ⇒página 81


Acumulación de hollín en el filtro de partículas para motores
Diesel ⇒
página 82

Avería en el alternador ⇒página 83
A1A2A3A4A5A6A7A8A9A10A11A12A13A14
s2ps.3.book Seite 76 Freitag, 20. Juli 2007 4:03 16

Puesto de conducción77
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

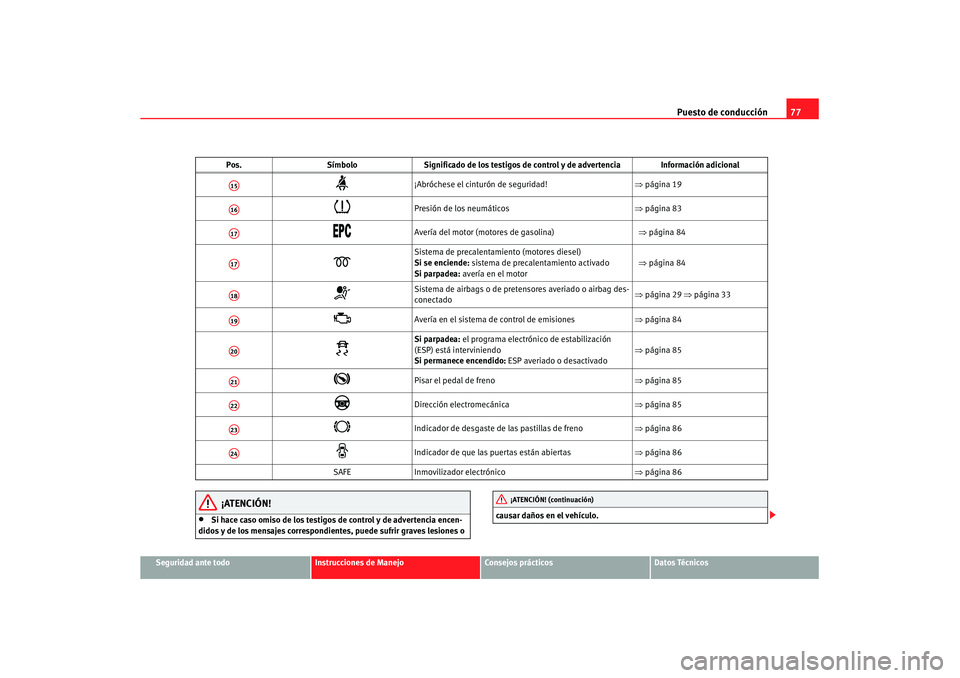

¡ATENCIÓN!
•
Si hace caso omiso de los testigos de control y de advertencia encen-
didos y de los mensajes correspondiente s, puede sufrir graves lesiones o causar daños en el vehículo.

¡Abróchese el cinturón de seguridad!
⇒página 19

Presión de los neumáticos ⇒página 83

Avería del motor (motores de gasolina) ⇒página 84

Sistema de precalentamiento (motores diesel)
Si se enciende: sistema de precalentamiento activado
Si parpadea: avería en el motor
⇒ página 84

Sistema de airbags o de pretensores averiado o airbag des-
conectado ⇒
página 29 ⇒página 33

Avería en el sistema de control de emisiones ⇒página 84

Si parpadea: el programa electrónico de estabilización
(ESP) está interviniendo
Si permanece encendido: ESP averiado o desactivado ⇒
página 85

Pisar el pedal de freno ⇒página 85

Dirección electromecánica ⇒página 85

Indicador de desgaste de las pastillas de freno ⇒página 86

Indicador de que las puertas están abiertas ⇒página 86
SAFE Inmovilizador electrónico ⇒página 86
Pos.
SímboloSignificado de los testigos de control y de advertencia Información adicional
A15A16A17A17A18A19A20A21A22A23A24
¡ATENCIÓN! (continuación)
s2ps.3.book Seite 77 Freitag, 20. Juli 2007 4:03 16

Puesto de conducción
78•

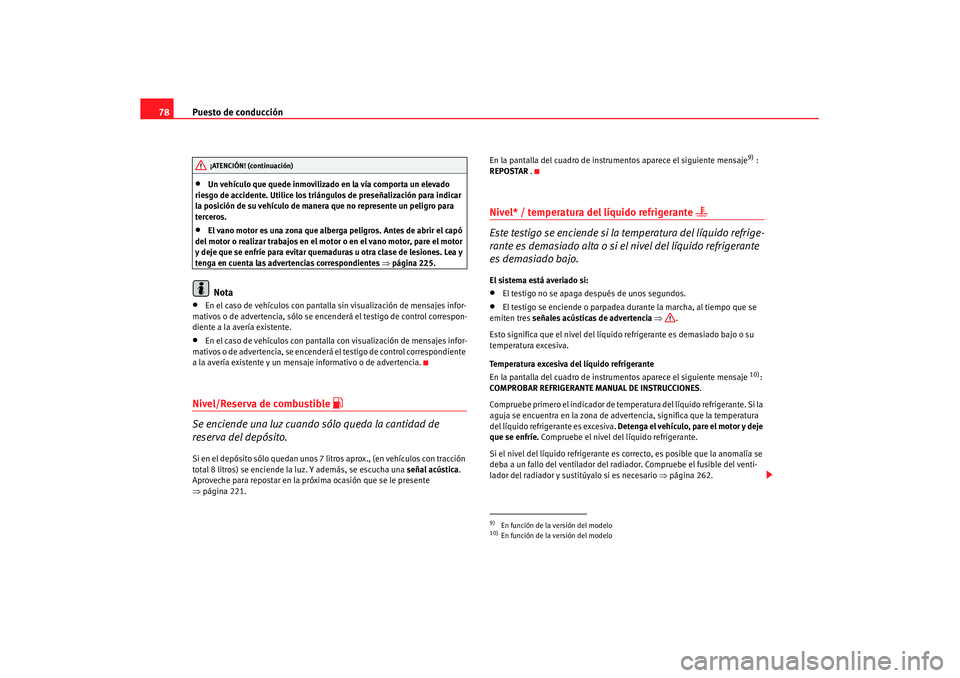

Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice los triángulos de preseñalización para indicar
la posición de su vehículo de manera que no represente un peligro para
terceros.
•
El vano motor es una zona que alberga peligros. Antes de abrir el capó
del motor o realizar trabajos en el mo tor o en el vano motor, pare el motor
y deje que se enfríe para evitar quemaduras u otra clase de lesiones. Lea y
tenga en cuenta las advertencias correspondientes ⇒página 225.Nota
•
En el caso de vehículos con pantalla sin visualización de mensajes infor-
mativos o de advertencia, sólo se encenderá el testigo de control correspon-
diente a la avería existente.
•
En el caso de vehículos con pantalla con visualización de mensajes infor-
mativos o de advertencia, se encenderá el testigo de control correspondiente
a la avería existente y un mensaje informativo o de advertencia.
Nivel/Reserva de combustible

Se enciende una luz cuando sólo queda la cantidad de
reserva del depósito.Si en el depósito sólo quedan unos 7 litros aprox., (en vehículos con tracción
total 8 litros) se enciende la luz. Y además, se escucha una señal acústica.
Aproveche para repostar en la próxima ocasión que se le presente
⇒ página 221. En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
9) :
REPOSTAR .
Nivel* / temperatura del líquido refrigerante

Este testigo se enciende si la temperatura del líquido refrige-
rante es demasiado alta o si el nivel del líquido refrigerante
es demasiado bajo.El sistema está averiado si:•
El testigo no se apaga después de unos segundos.
•
El testigo se enciende o parpadea du rante la marcha, al tiempo que se
emiten tres señales acústicas de advertencia ⇒ .
Esto significa que el nivel del líquido refrigerante es demasiado bajo o su
temperatura excesiva.
Temperatura excesiva del líquido refrigerante
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
10):
COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES .
Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuentra en la zona de adve rtencia, significa que la temperatura
del líquido refrigerante es excesiva. Detenga el vehículo, pare el motor y deje
que se enfríe. Compruebe el nivel del líquido refrigerante.
Si el nivel del líquido refrigerante es correcto, es posible que la anomalía se
deba a un fallo del ventilador del radiador. Compruebe el fusible del venti-
lador del radiador y sustitúyalo si es necesario ⇒ página 262.
¡ATENCIÓN! (continuación)
9)En función de la versión del modelo10)En función de la versión del modelo
s2ps.3.book Seite 78 Freitag, 20. Juli 2007 4:03 16
