Seat Altea XL 2009 Betriebsanleitung (in German)

Sitzen und Verstauen

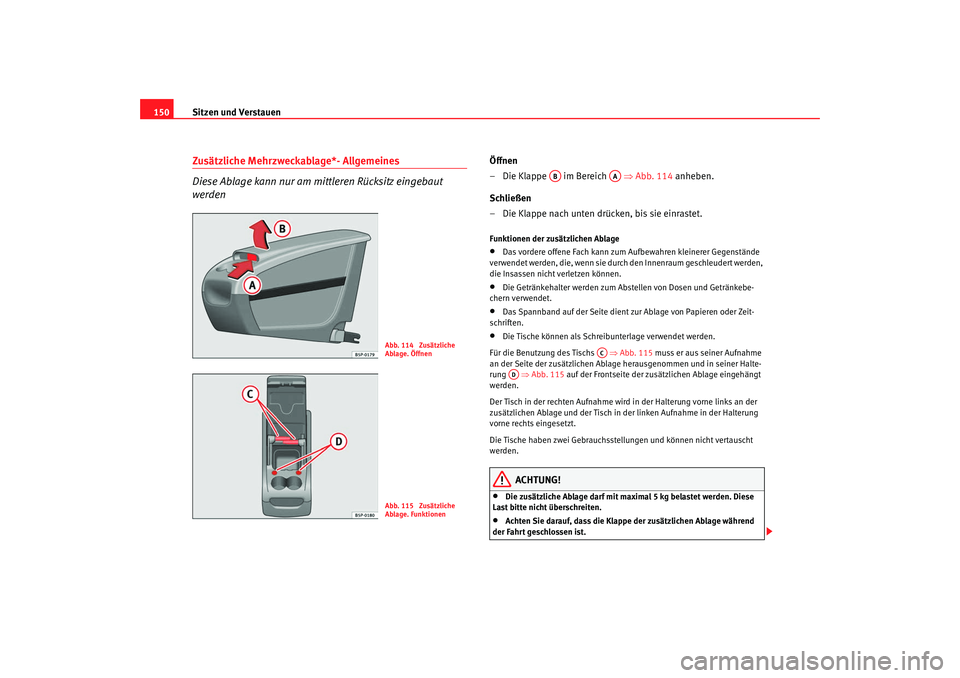

150Zusätzliche Mehrzweckablage*- Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden
Öffnen
– Die Klappe im Bereich ⇒Abb. 114 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.Funktionen der zusätzlichen Ablage•
Das vordere offene Fach kann zum Au fbewahren kleinerer Gegenstände
verwendet werden, die, wenn sie durch den Innenraum geschleudert werden,
die Insassen nicht verletzen können.
•
Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.
•
Das Spannband auf der Se ite dient zur Ablage von Papieren oder Zeit-
schriften.
•
Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs ⇒Abb. 115 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
rung ⇒Abb. 115 auf der Frontseite der zusätzlichen Ablage eingehängt
werden.
Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsste llungen und können nicht vertauscht
werden.
ACHTUNG!
•
Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.
•
Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
Abb. 114 Zusätzliche
Ablage. ÖffnenAbb. 115 Zusätzliche
Ablage. Funktionen
AB
AA
AC
AD
AlteaXL_DE.book Seite 150 Montag, 2. Februar 2009 10:36 10

Sitzen und Verstauen151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

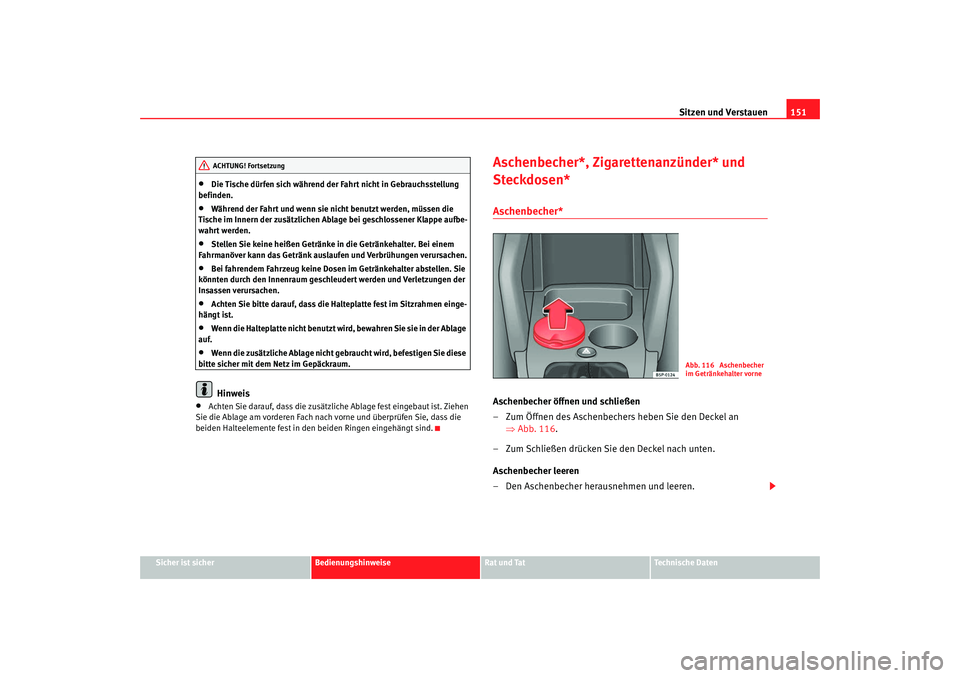

Die Tische dürfen sich während der Fahrt nicht in Gebrauchsstellung
befinden.
•
Während der Fahrt und wenn sie nicht benutzt werden, müssen die
Tische im Innern der zusätzlichen Ablage bei geschlossener Klappe aufbe-
wahrt werden.
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Bei einem
Fahrmanöver kann das Getränk auslaufen und Verbrühungen verursachen.
•
Bei fahrendem Fahrzeug keine Dosen im Getränkehalter abstellen. Sie
könnten durch den Innenraum geschleudert werden und Verletzungen der
Insassen verursachen.
•
Achten Sie bitte darauf, dass die Halteplatte fest im Sitzrahmen einge-
hängt ist.
•
Wenn die Halteplatte nicht benutzt wird , bewahren Sie sie in der Ablage
auf.
•
Wenn die zusätzliche Ablage nicht gebraucht wird, befestigen Sie diese
bitte sicher mit dem Netz im Gepäckraum.Hinweis
•
Achten Sie darauf, dass die zusätzliche Ablage fest eingebaut ist. Ziehen
Sie die Ablage am vorderen Fach nach vorne und überprüfen Sie, dass die
beiden Halteelemente fest in den beiden Ringen eingehängt sind.
Aschenbecher*, Zigarettenanzünder* und
Steckdosen*Aschenbecher* Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers heben Sie den Deckel an ⇒Abb. 116 .
– Zum Schließen drücken Sie den Deckel nach unten.
Aschenbecher leeren
– Den Aschenbecher herausnehmen und leeren.
ACHTUNG! Fortsetzung
Abb. 116 Aschenbecher
im Getränkehalter vorne
AlteaXL_DE.book Seite 151 Montag, 2. Februar 2009 10:36 10

Sitzen und Verstauen
152

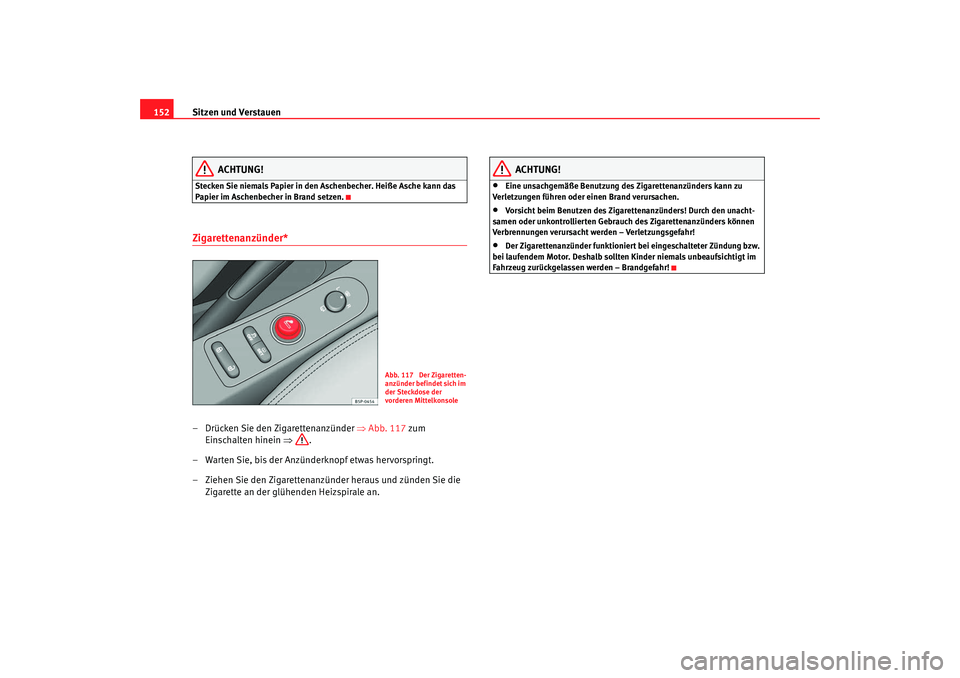

ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder* – Drücken Sie den Zigarettenanzünder ⇒Abb. 117 zum
Einschalten hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•
Eine unsachgemäße Benutzung des Zigarettenanzünders kann zu
Verletzungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert bei eingeschalteter Zündung bzw.
bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsichtigt im
Fahrzeug zurückgelassen werden – Brandgefahr!
Abb. 117 Der Zigaretten-
a nz ünd er b ef i n de t sich i m
der Steckdose der
vorderen Mittelkonsole
AlteaXL_DE.book Seite 152 Montag, 2. Februar 2009 10:36 10

Sitzen und Verstauen153
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

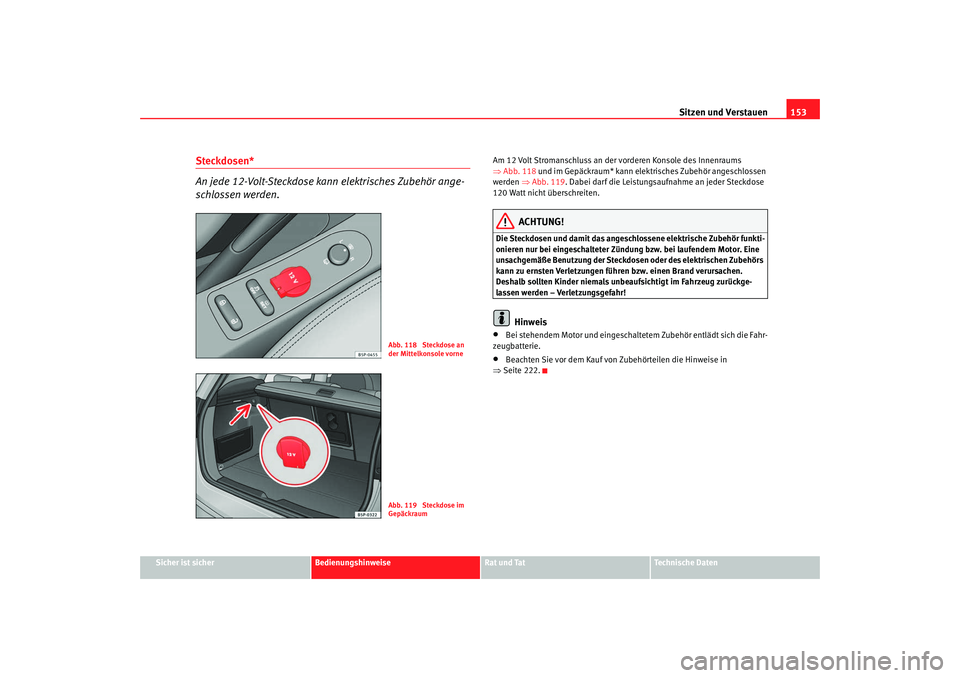

Steckdosen*
An jede 12-Volt-Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Am 12 Volt Stromanschluss an der vorderen Konsole des Innenraums
⇒Abb. 118 und im Gepäckraum* kann elektrisches Zubehör angeschlossen
werden ⇒Abb. 119. Dabei darf die Leistungsaufnahme an jeder Steckdose
120 Watt nicht überschreiten.
ACHTUNG!
Die Steckdosen und damit das angesc hlossene elektrische Zubehör funkti-
onieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor. Eine
unsachgemäße Benutzung der Steckdosen oder des elektrischen Zubehörs
kann zu ernsten Verletzungen führen bzw. einen Brand verursachen.
Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zurückge-
lassen werden – Verletzungsgefahr!
Hinweis
•
Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 222.
Abb. 118 Steckdose an
der Mittelkonsole vorneAbb. 119 Steckdose im
Gepäckraum
AlteaXL_DE.book Seite 153 Montag, 2. Februar 2009 10:36 10

Sitzen und Verstauen

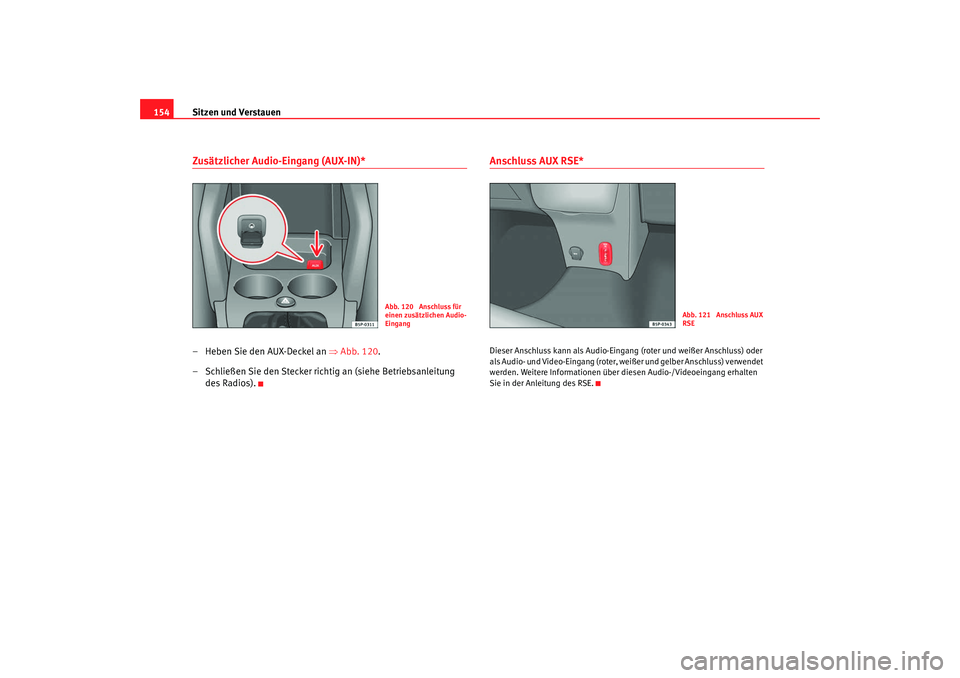

154Zusätzlicher Audio-Eingang (AUX-IN)*– Heben Sie den AUX-Deckel an ⇒Abb. 120 .
– Schließen Sie den Stecker richtig an (siehe Betriebsanleitung des Radios).
Anschluss AUX RSE*Dieser Anschluss kann als Audio-Eingang (roter und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, we ißer und gelber Anschluss) verwendet
werden. Weitere Informationen über di esen Audio-/Videoeingang erhalten
Sie in der Anleitung des RSE.
Abb. 120 Anschluss für
einen zusätzlichen Audio-
Eingang
Abb. 121 Anschluss AUX
RSE
AlteaXL_DE.book Seite 154 Montag, 2. Februar 2009 10:36 10

Sitzen und Verstauen155
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

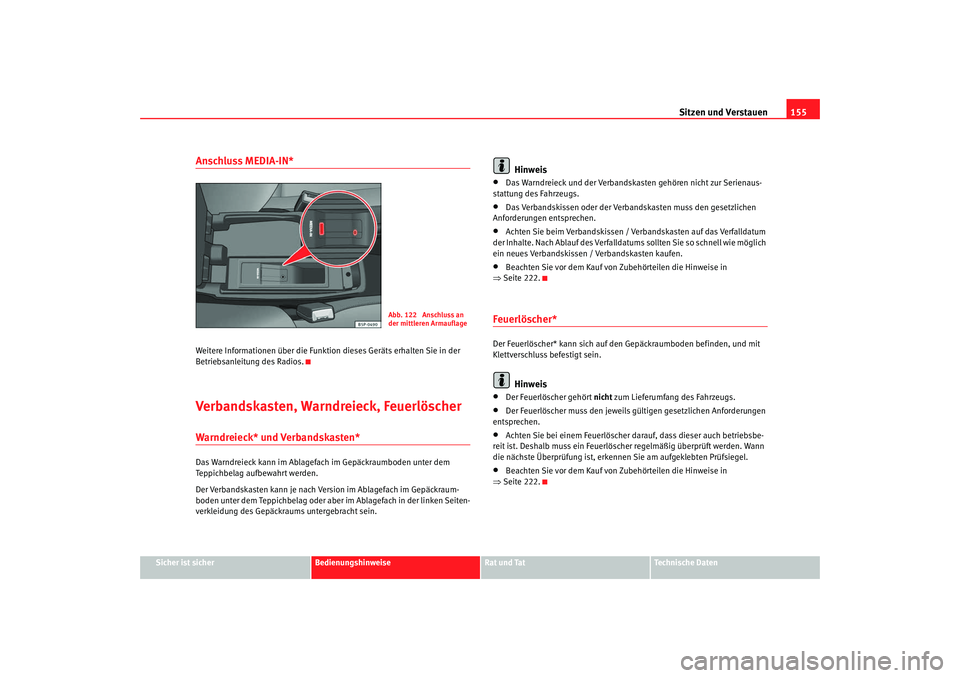

Anschluss MEDIA-IN*Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.Verbandskasten, Warndreieck, FeuerlöscherWarndreieck* und Verbandskasten*Das Warndreieck kann im Ablagefach im Gepäckraumboden unter dem
Teppichbelag aufbewahrt werden.
Der Verbandskasten kann je nach Version im Ablagefach im Gepäckraum-
boden unter dem Teppichbelag oder aber im Ablagefach in der linken Seiten-
verkleidung des Gepäckraums untergebracht sein.
Hinweis
•
Das Warndreieck und der Verbandskast en gehören nicht zur Serienaus-
stattung des Fahrzeugs.
•
Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.
•
Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 222.
Feuerlöscher*Der Feuerlöscher* kann sich auf de n Gepäckraumboden befinden, und mit
Klettverschluss befestigt sein.
Hinweis
•
Der Feuerlöscher gehört nicht zum Lieferumfang des Fahrzeugs.
•
Der Feuerlöscher muss den jeweils gü ltigen gesetzlichen Anforderungen
entsprechen.
•
Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlöscher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 222.
Abb. 122 Anschluss an
der mittleren Armauflage
AlteaXL_DE.book Seite 155 Montag, 2. Februar 2009 10:36 10

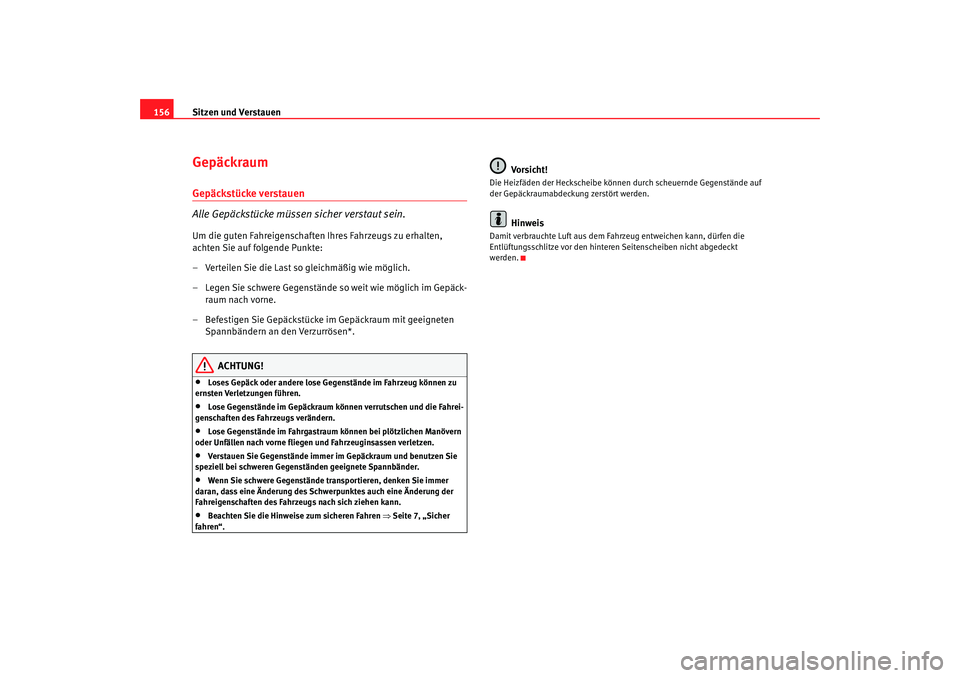

Sitzen und Verstauen
156GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen*.
ACHTUNG!
•
Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.
•
Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.
•
Lose Gegenstände im Fahrgastraum können bei plötzlichen Manövern
oder Unfällen nach vorne fliegen und Fahrzeuginsassen verletzen.
•
Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.
•
Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.
•
Beachten Sie die Hinweise zum sicheren Fahren ⇒Seite 7, „Sicher
fahren“.
Vorsicht!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
AlteaXL_DE.book Seite 156 Montag, 2. Februar 2009 10:36 10

Sitzen und Verstauen157
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

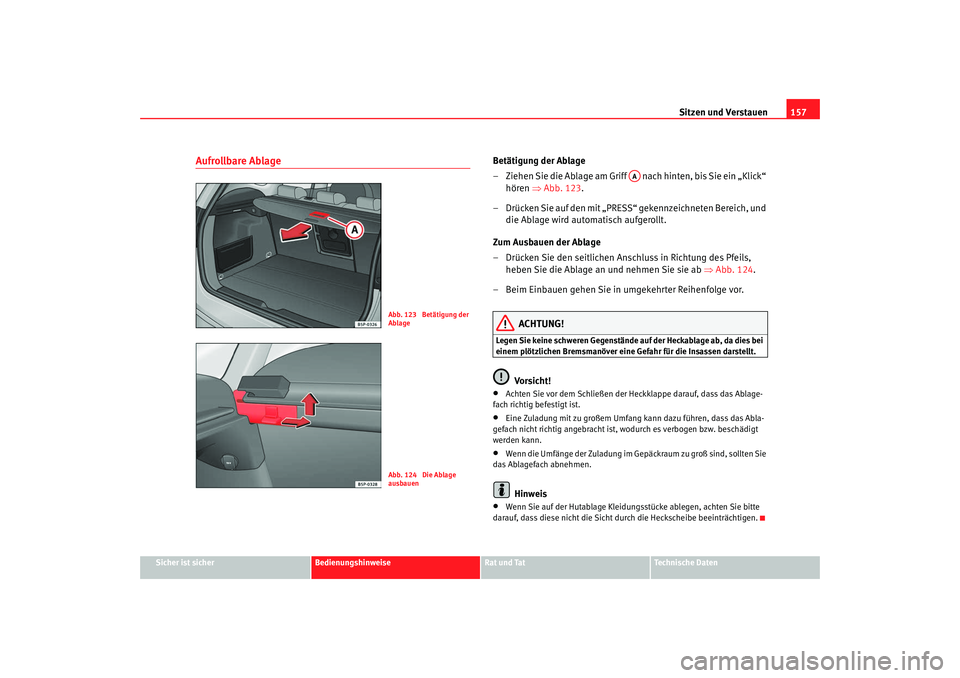

Aufrollbare Ablage
Betätigung der Ablage
– Ziehen Sie die Ablage am Griff nach hinten, bis Sie ein „Klick“
hören ⇒Abb. 123 .
– Drücken Sie auf den mit „PRESS“ gekennzeichneten Bereich, und die Ablage wird automatisch aufgerollt.
Zum Ausbauen der Ablage
– Drücken Sie den seitlichen Anschluss in Richtung des Pfeils, heben Sie die Ablage an und nehmen Sie sie ab ⇒Abb. 124 .
– Beim Einbauen gehen Sie in umgekehrter Reihenfolge vor.
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Heckablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Vorsicht!
•
Achten Sie vor dem Schließen der Heckklappe darauf, dass das Ablage-
fach richtig befestigt ist.
•
Eine Zuladung mit zu großem Umfang kann dazu führen, dass das Abla-
gefach nicht richtig angebracht ist, wodurch es verbogen bzw. beschädigt
werden kann.
•
Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten Sie
das Ablagefach abnehmen.Hinweis
•
Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
Abb. 123 Betätigung der
AblageAbb. 124 Die Ablage
ausbauen
AA
AlteaXL_DE.book Seite 157 Montag, 2. Februar 2009 10:36 10

Sitzen und Verstauen

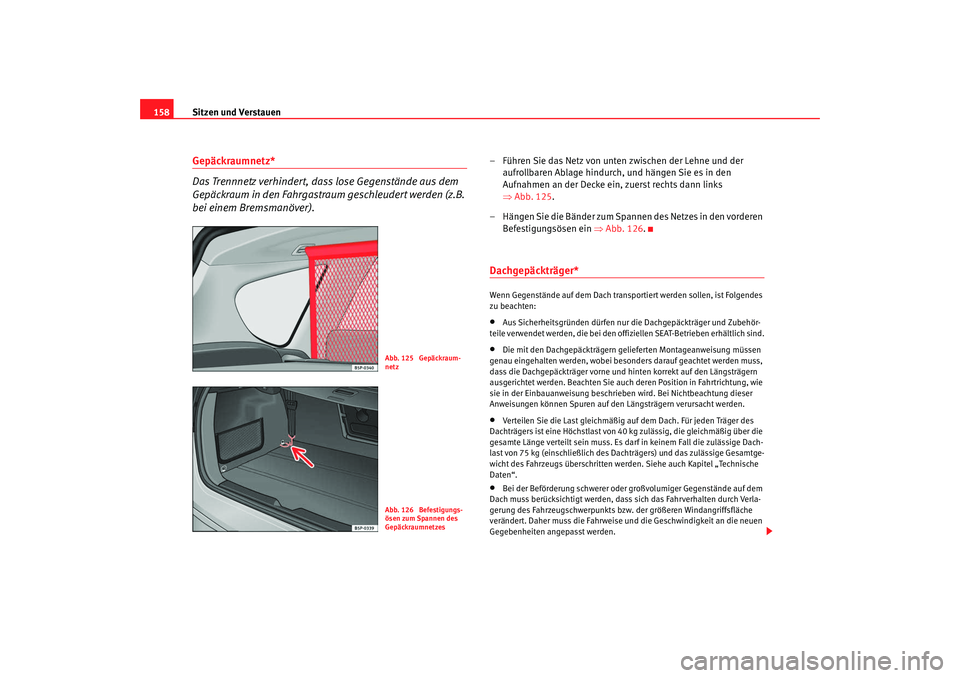

158Gepäckraumnetz*
Das Trennnetz verhindert, dass lose Gegenstände aus dem
Gepäckraum in den Fahrgastraum geschleudert werden (z.B.
bei einem Bremsmanöver).
– Führen Sie das Netz von unten zwischen der Lehne und der
aufrollbaren Ablage hindurch, und hängen Sie es in den
Aufnahmen an der Decke ein, zuerst rechts dann links
⇒Abb. 125 .
– Hängen Sie die Bänder zum Spannen des Netzes in den vorderen Befestigungsösen ein ⇒Abb. 126 .Dachgepäckträger* Wenn Gegenstände auf dem Dach transportiert werden sollen, ist Folgendes
zu beachten:•
Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.
•
Die mit den Dachgepäckträgern gelieferten Montageanweisung müssen
genau eingehalten werden, wobei besonders darauf geachtet werden muss,
dass die Dachgepäckträger vorne und hinten korrekt auf den Längsträgern
ausgerichtet werden. Beachten Sie auch deren Position in Fahrtrichtung, wie
sie in der Einbauanweisung beschriebe n wird. Bei Nichtbeachtung dieser
Anweisungen können Spuren auf den Längsträgern verursacht werden.
•
Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach-
last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch Kapitel „Technische
Daten“.
•
Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
verändert. Daher muss die Fahrweise und die Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.
Abb. 125 Gepäckraum-
netzAbb. 126 Befestigungs-
ösen zum Spannen des
Gepäckraumnetzes
AlteaXL_DE.book Seite 158 Montag, 2. Februar 2009 10:36 10

Sitzen und Verstauen159
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

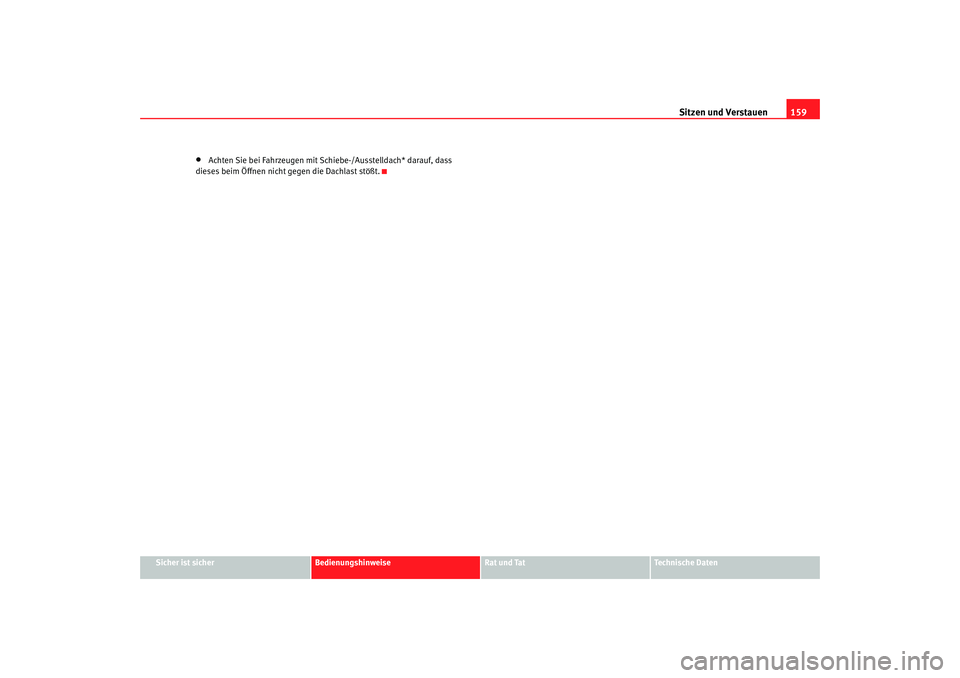

Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
AlteaXL_DE.book Seite 159 Montag, 2. Februar 2009 10:36 10
