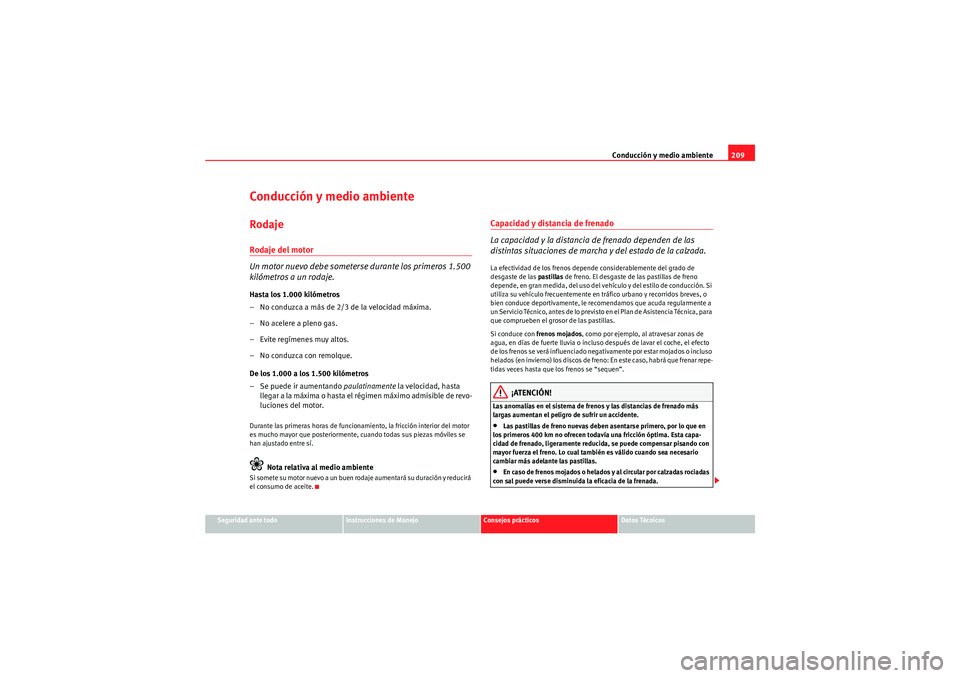

Conducción y medio ambienteRodajeRodaje del motor
Un motor nuevo debe someterse durante los primeros 1.500
kilómetros a un rodaje.Hasta los 1.000 kilómetros
– No conduzca a más de 2/3 de la velocidad máxima.
– No acelere a pleno gas.
– Evite regímenes muy altos.
– No conduzca con remolque.
De los 1.000 a los 1.500 kilómetros
– Se puede ir aumentando paulatinamente la velocidad, hasta
llegar a la máxima o hasta el régimen máximo admisible de revo-
luciones del motor.Durante las primeras horas de funcionamiento, la fricción interior del motor
es mucho mayor que posteriormente, cuando todas sus piezas móviles se
han ajustado entre sí.
Nota relativa al medio ambiente
Si somete su motor nuevo a un buen rodaje aumentará su duración y reducirá
el consumo de aceite.
Capacidad y distancia de frenado
La capacidad y la distancia de frenado dependen de las
distintas situaciones de marcha y del estado de la calzada.La efectividad de los frenos depende considerablemente del grado de
desgaste de las pastillas de freno. El desgaste de las pastillas de freno
depende, en gran medida, del uso del vehículo y del estilo de conducción. Si
utiliza su vehículo frecuentemente en tráfico urbano y recorridos breves, o
bien conduce deportivamente, le recomendamos que acuda regularmente a
un Servicio Técnico, antes de lo previsto en el Plan de Asistencia Técnica, para
que comprueben el grosor de las pastillas.
Si conduce con frenos mojados, como por ejemplo, al atravesar zonas de
agua, en días de fuerte lluvia o incluso después de lavar el coche, el efecto
de los frenos se verá influenciado negativamente por estar mojados o incluso
helados (en invierno) los discos de freno: En este caso, habrá que frenar repe-
tidas veces hasta que los frenos se “sequen”.
¡ATENCIÓN!
Las anomalías en el sistema de frenos y las distancias de frenado más
largas aumentan el peligro de sufrir un accidente.•Las pastillas de freno nuevas deben asentarse primero, por lo que en
los primeros 400 km no ofrecen todavía una fricción óptima. Esta capa-
cidad de frenado, ligeramente reducida, se puede compensar pisando con
mayor fuerza el freno. Lo cual también es válido cuando sea necesario
cambiar más adelante las pastillas.•En caso de frenos mojados o helados y al circular por calzadas rociadas
con sal puede verse disminuida la eficacia de la frenada.
Altea XL_ES.book Seite 209 Donnerstag, 30. Juli 2009 3:40 15

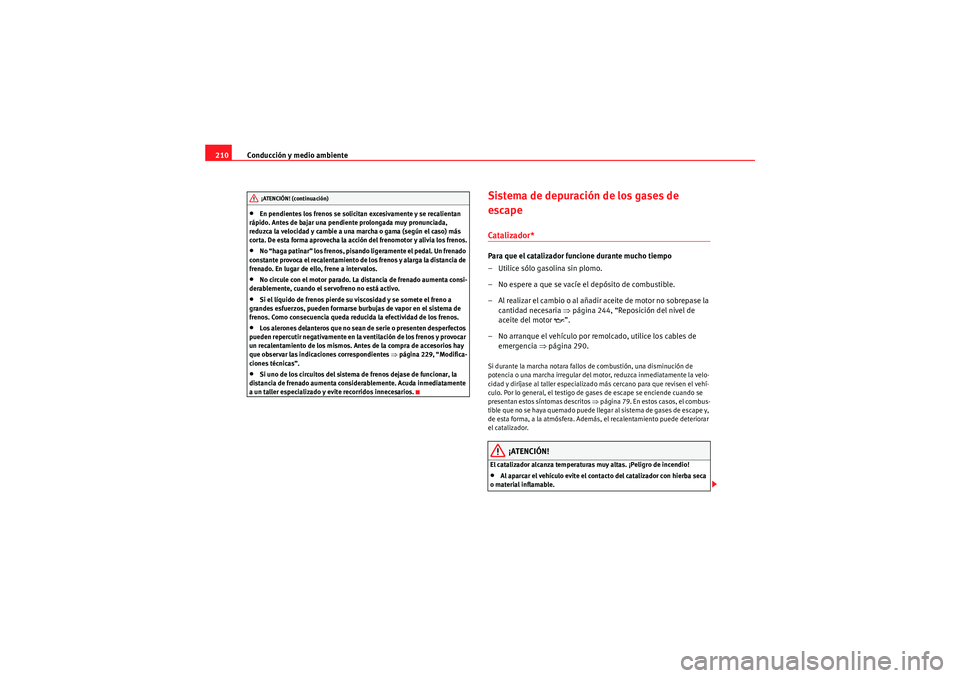

Conducción y medio ambiente
210•En pendientes los frenos se solicitan excesivamente y se recalientan
rápido. Antes de bajar una pendiente prolongada muy pronunciada,
reduzca la velocidad y cambie a una marcha o gama (según el caso) más
corta. De esta forma aprovecha la acción del frenomotor y alivia los frenos.•No “haga patinar” los frenos, pisando ligeramente el pedal. Un frenado
constante provoca el recalentamiento de los frenos y alarga la distancia de
frenado. En lugar de ello, frene a intervalos.•No circule con el motor parado. La distancia de frenado aumenta consi-
derablemente, cuando el servofreno no está activo.•Si el líquido de frenos pierde su viscosidad y se somete el freno a
grandes esfuerzos, pueden formarse burbujas de vapor en el sistema de
frenos. Como consecuencia queda reducida la efectividad de los frenos.•Los alerones delanteros que no sean de serie o presenten desperfectos
pueden repercutir negativamente en la ventilación de los frenos y provocar
un recalentamiento de los mismos. Antes de la compra de accesorios hay
que observar las indicaciones correspondientes ⇒página 229, “Modifica-
ciones técnicas”.•Si uno de los circuitos del sistema de frenos dejase de funcionar, la
distancia de frenado aumenta considerablemente. Acuda inmediatamente
a un taller especializado y evite recorridos innecesarios.
Sistema de depuración de los gases de
escapeCatalizador*Para que el catalizador funcione durante mucho tiempo
– Utilice sólo gasolina sin plomo.
– No espere a que se vacíe el depósito de combustible.
– Al realizar el cambio o al añadir aceite de motor no sobrepase la cantidad necesaria ⇒página 244, “Reposición del nivel de
aceite del motor ”.
– No arranque el vehículo por remolcado, utilice los cables de emergencia ⇒página 290.Si durante la marcha notara fallos de combustión, una disminución de
potencia o una marcha irregular del motor, reduzca inmediatamente la velo-
cidad y diríjase al taller especializado más cercano para que revisen el vehí-
culo. Por lo general, el testigo de gases de escape se enciende cuando se
presentan estos síntomas descritos ⇒página 79. En estos casos, el combus-
tible que no se haya quemado puede llegar al sistema de gases de escape y,
de esta forma, a la atmósfera. Además, el recalentamiento puede deteriorar
el catalizador.
¡ATENCIÓN!
El catalizador alcanza temperaturas muy altas. ¡Peligro de incendio!•Al aparcar el vehículo evite el contacto del catalizador con hierba seca
o material inflamable.
¡ATENCIÓN! (continuación)
Altea XL_ES.book Seite 210 Donnerstag, 30. Juli 2009 3:40 15

Conducción y medio ambiente211
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

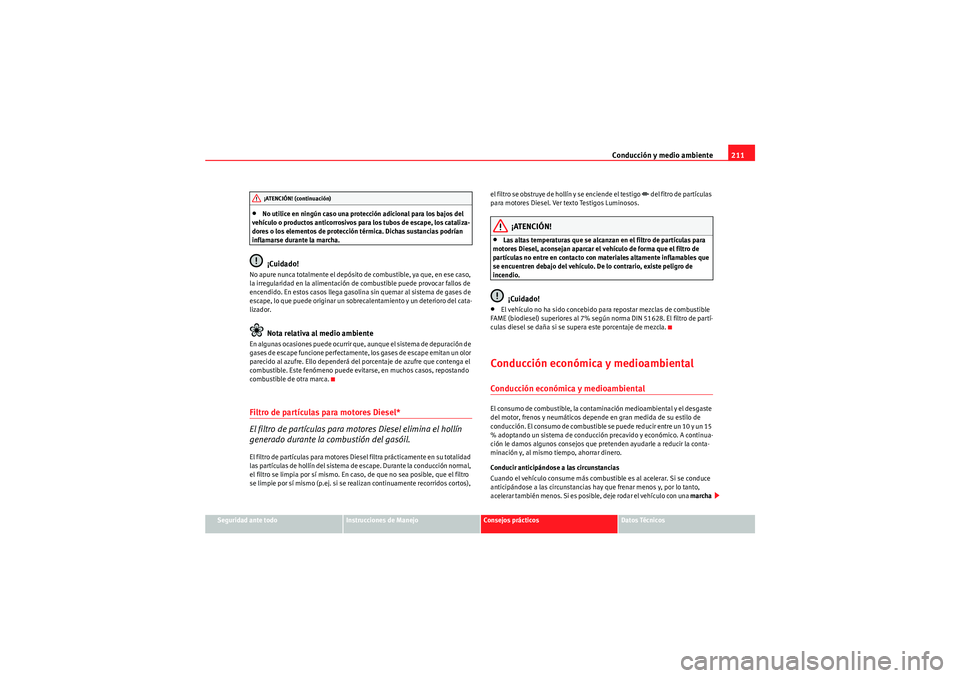

•No utilice en ningún caso una protección adicional para los bajos del
vehículo o productos anticorrosivos para los tubos de escape, los cataliza-
dores o los elementos de protección térmica. Dichas sustancias podrían
inflamarse durante la marcha.¡Cuidado!
No apure nunca totalmente el depósito de combustible, ya que, en ese caso,
la irregularidad en la alimentación de combustible puede provocar fallos de
encendido. En estos casos llega gasolina sin quemar al sistema de gases de
escape, lo que puede originar un sobrecalentamiento y un deterioro del cata-
lizador.
Nota relativa al medio ambiente
En algunas ocasiones puede ocurrir que, aunque el sistema de depuración de
gases de escape funcione perfectamente, los gases de escape emitan un olor
parecido al azufre. Ello dependerá del porcentaje de azufre que contenga el
combustible. Este fenómeno puede evitarse, en muchos casos, repostando
combustible de otra marca.Filtro de partículas para motores Diesel*
El filtro de partículas para motores Diesel elimina el hollín
generado durante la combustión del gasóil.El filtro de partículas para motores Diesel filtra prácticamente en su totalidad
las partículas de hollín del sistema de escape. Durante la conducción normal,
el filtro se limpia por sí mismo. En caso, de que no sea posible, que el filtro
se limpie por sí mismo (p.ej. si se re alizan continuamente recorridos cortos), e l f iltr o s e o bst r uye d e h ollí n y s e en cie nd e el te sti go
 del fitro de partículas
para motores Diesel. Ver texto Testigos Luminosos.
¡ATENCIÓN!
•Las altas temperaturas que se alcanzan en el filtro de partículas para
motores Diesel, aconsejan aparcar el vehículo de forma que el filtro de
partículas no entre en contacto con materiales altamente inflamables que
se encuentren debajo del vehículo. De lo contrario, existe peligro de
incendio.¡Cuidado!
•El vehículo no ha sido concebido para repostar mezclas de combustible
FAME (biodiesel) superiores al 7% según norma DIN 51628. El filtro de partí-
culas diesel se daña si se supera este porcentaje de mezcla.Conducción económica y medioambientalConducción económica y medioambientalEl consumo de combustible, la contaminación medioambiental y el desgaste
del motor, frenos y neumáticos depende en gran medida de su estilo de
conducción. El consumo de combustible se puede reducir entre un 10 y un 15
% adoptando un sistema de conducción precavido y económico. A continua-
ción le damos algunos consejos que pretenden ayudarle a reducir la conta-
minación y, al mismo tiempo, ahorrar dinero.
Conducir anticipándose a las circunstancias
Cuando el vehículo consume más combustible es al acelerar. Si se conduce
anticipándose a las circunstancias hay que frenar menos y, por lo tanto,
acelerar también menos. Si es posible, deje rodar el vehículo con una marcha
¡ATENCIÓN! (continuación)
Altea XL_ES.book Seite 211 Donnerstag, 30. Juli 2009 3:40 15

Conducción y medio ambiente

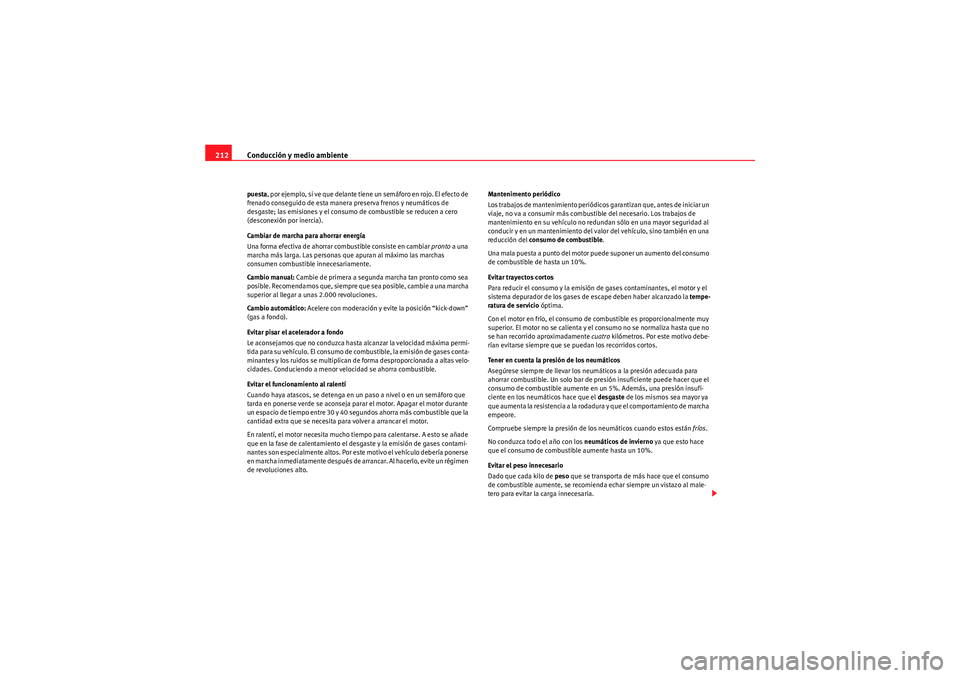

212puesta , por ejemplo, si ve que delante tiene un semáforo en rojo. El efecto de
frenado conseguido de esta manera preserva frenos y neumáticos de
desgaste; las emisiones y el consumo de combustible se reducen a cero
(desconexión por inercia).
Cambiar de marcha para ahorrar energía
Una forma efectiva de ahorrar combustible consiste en cambiar pronto a una
marcha más larga. Las personas que apuran al máximo las marchas
consumen combustible innecesariamente.
Cambio manual: Cambie de primera a segunda marcha tan pronto como sea
posible. Recomendamos que, siempre que sea posible, cambie a una marcha
superior al llegar a unas 2.000 revoluciones.
Cambio automático: Acelere con moderación y evite la posición “kick-down”
(gas a fondo).
Evitar pisar el acelerador a fondo
Le aconsejamos que no conduzca hasta alcanzar la velocidad máxima permi-
ti da pa ra su ve hí cul o. El consum o d e com b us ti ble , la em isi ón d e gas es co nta -
minantes y los ruidos se multiplican de forma desproporcionada a altas velo-
cidades. Conduciendo a menor velocidad se ahorra combustible.
Evitar el funcionamiento al ralentí
Cuando haya atascos, se detenga en un paso a nivel o en un semáforo que
tarda en ponerse verde se aconseja parar el motor. Apagar el motor durante
un espacio de tiempo entre 30 y 40 segundos ahorra más combustible que la
cantidad extra que se necesita para volver a arrancar el motor.
En ralentí, el motor necesita mucho tiempo para calentarse. A esto se añade
que en la fase de calentamiento el desgaste y la emisión de gases contami-
nantes son especialmente altos. Por este motivo el vehículo debería ponerse
e n m a r ch a i n m e d i a t a m e n t e d e s p u é s d e a r r a n c a r . A l h a ce r l o , e v i t e u n r é g i m e n
de revoluciones alto. Mantenimento periódico
Los trabajos de mantenimiento periódicos garantizan que, antes de iniciar un
viaje, no va a consumir más combustible del necesario. Los trabajos de
mantenimiento en su vehículo no redundan sólo en una mayor seguridad al
conducir y en un mantenimiento del valor del vehículo, sino también en una
reducción del
consumo de combustible .
Una mala puesta a punto del motor puede suponer un aumento del consumo
de combustible de hasta un 10%.
Evitar trayectos cortos
Para reducir el consumo y la emisión de gases contaminantes, el motor y el
sistema depurador de los gases de escape deben haber alcanzado la tempe-
ratura de servicio óptima.
Con el motor en frío, el consumo de combustible es proporcionalmente muy
superior. El motor no se calienta y el consumo no se normaliza hasta que no
se han recorrido aproximadamente cuatro kilómetros. Por este motivo debe-
rían evitarse siempre que se puedan los recorridos cortos.
Tener en cuenta la presión de los neumáticos
Asegúrese siempre de llevar los neumáticos a la presión adecuada para
ahorrar combustible. Un solo bar de presión insuficiente puede hacer que el
consumo de combustible aumente en un 5%. Además, una presión insufi-
ciente en los neumáticos hace que el desgaste de los mismos sea mayor ya
que aumenta la resistencia a la rodadura y que el comportamiento de marcha
empeore.
Compruebe siempre la presión de los neumáticos cuando estos están fríos.
No conduzca todo el año con los neumáticos de invierno ya que esto hace
que el consumo de combustible aumente hasta un 10%.
Evitar el peso innecesario
Dado que cada kilo de peso que se transporta de más hace que el consumo
de combustible aumente, se recomienda echar siempre un vistazo al male-
tero para evitar la carga innecesaria.
Altea XL_ES.book Seite 212 Donnerstag, 30. Juli 2009 3:40 15

Conducción y medio ambiente213
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

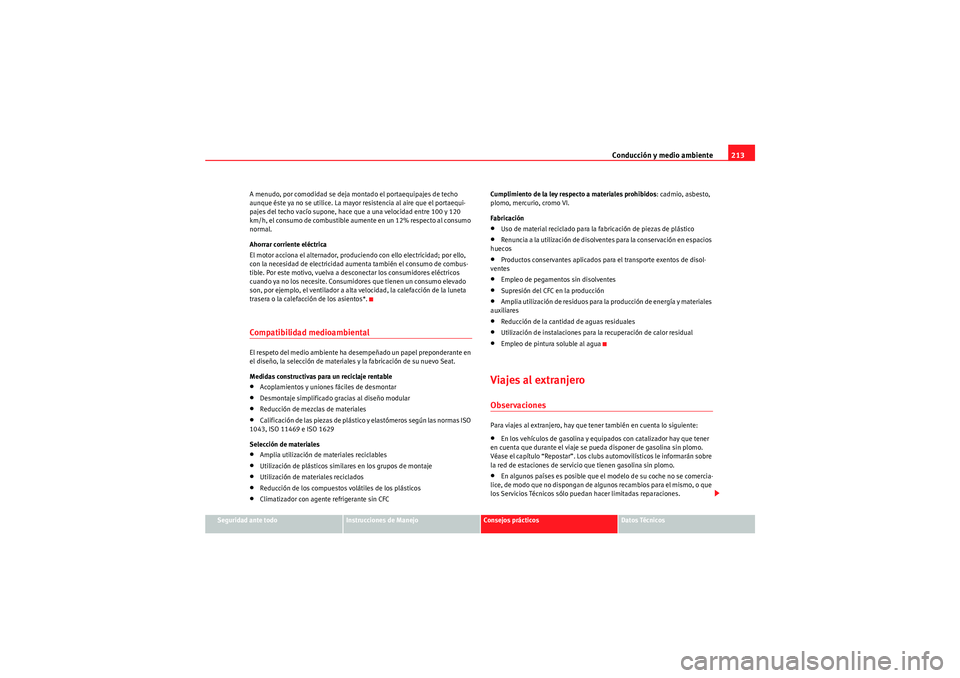

A menudo, por comodidad se deja montado el portaequipajes de techo
aunque éste ya no se utilice. La mayor resistencia al aire que el portaequi-
pajes del techo vacío supone, hace que a una velocidad entre 100 y 120
km/h, el consumo de combustible aumente en un 12% respecto al consumo
normal.
Ahorrar corriente eléctrica
El motor acciona el alternador, produciendo con ello electricidad; por ello,
con la necesidad de electricidad aumenta también el consumo de combus-
tible. Por este motivo, vuelva a desconectar los consumidores eléctricos
cuando ya no los necesite. Consumidores que tienen un consumo elevado
son, por ejemplo, el ventilador a alta velocidad, la calefacción de la luneta
trasera o la calefacción de los asientos*.
Compatibilidad medioambientalEl respeto del medio ambiente ha desempeñado un papel preponderante en
el diseño, la selección de materiales y la fabricación de su nuevo Seat.
Medidas constructivas para un reciclaje rentable•Acoplamientos y uniones fáciles de desmontar•Desmontaje simplificado gracias al diseño modular•Reducción de mezclas de materiales•Calificación de las piezas de plásti
co y elastómeros según las normas ISO
1043, ISO 11469 e ISO 1629
Selección de materiales•Amplia utilización de materiales reciclables•Utilización de plásticos similares en los grupos de montaje•Utilización de materiales reciclados•Reducción de los compuestos volátiles de los plásticos•Climatizador con agente refrigerante sin CFC Cumplimiento de la ley respecto a materiales prohibidos
: cadmio, asbesto,
plomo, mercurio, cromo VI.
Fabricación
•Uso de material reciclado para la fabricación de piezas de plástico•Renuncia a la utilización de disolventes para la conservación en espacios
huecos•Productos conservantes aplicados para el transporte exentos de disol-
ventes•Empleo de pegamentos sin disolventes•Supresión del CFC en la producción•Amplia utilización de residuos para la producción de energía y materiales
auxiliares•Reducción de la cantidad de aguas residuales•Utilización de instalaciones para la recuperación de calor residual•Empleo de pintura soluble al aguaViajes al extranjeroObservacionesPara viajes al extranjero, hay que tener también en cuenta lo siguiente:•En los vehículos de gasolina y equipados con catalizador hay que tener
en cuenta que durante el viaje se pueda disponer de gasolina sin plomo.
Véase el capítulo “Repostar”. Los clubs automovilísticos le informarán sobre
la red de estaciones de servicio que tienen gasolina sin plomo.•En algunos países es posible que el modelo de su coche no se comercia-
lice, de modo que no dispongan de algunos recambios para el mismo, o que
los Servicios Técnicos sólo puedan hacer limitadas reparaciones.
Altea XL_ES.book Seite 213 Donnerstag, 30. Juli 2009 3:40 15

Conducción y medio ambiente

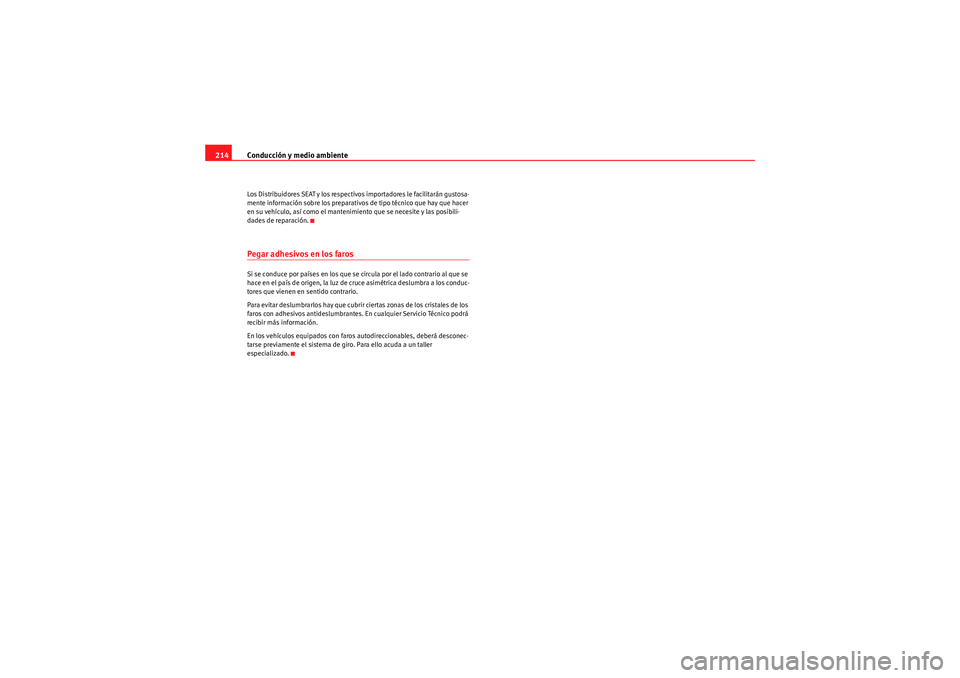

214Los Distribuidores SEAT y los respectivos importadores le facilitarán gustosa-
mente información sobre los preparativos de tipo técnico que hay que hacer
en su vehículo, así como el mantenimiento que se necesite y las posibili-
dades de reparación.Pegar adhesivos en los farosSi se conduce por países en los que se circula por el lado contrario al que se
hace en el país de origen, la luz de cruce asimétrica deslumbra a los conduc-
tores que vienen en sentido contrario.
Para evitar deslumbrarlos hay que cubrir ciertas zonas de los cristales de los
faros con adhesivos antideslumbrantes. En cualquier Servicio Técnico podrá
recibir más información.
En los vehículos equipados con faros autodireccionables, deberá desconec-
tarse previamente el sistema de giro. Para ello acuda a un taller
especializado.
Altea XL_ES.book Seite 214 Donnerstag, 30. Juli 2009 3:40 15

Conducción con remolque215
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

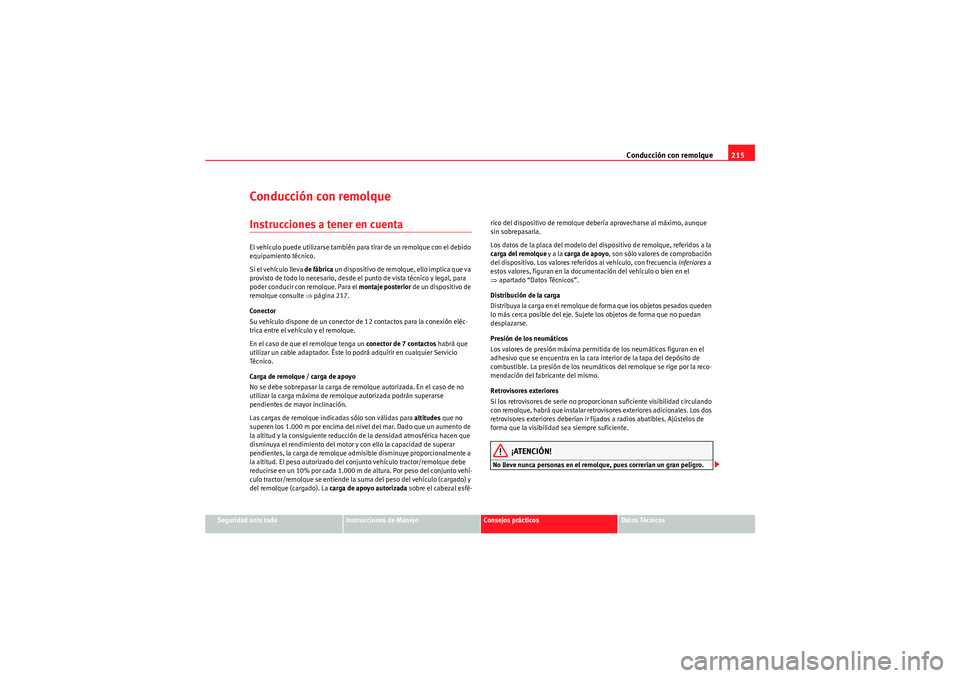

Conducción con remolqueInstrucciones a tener en cuentaEl vehículo puede utilizarse también para tirar de un remolque con el debido
equipamiento técnico.
Si el vehículo lleva de fábrica un dispositivo de remolque, ello implica que va
provisto de todo lo necesario, desde el punto de vista técnico y legal, para
poder conducir con remolque. Para el montaje posterior de un dispositivo de
remolque consulte ⇒página 217.
Conector
Su vehículo dispone de un conector de 12 contactos para la conexión eléc-
trica entre el vehículo y el remolque.
En el caso de que el remolque tenga un conector de 7 contactos habrá que
utilizar un cable adaptador. Éste lo podrá adquirir en cualquier Servicio
Té cn ico.
Carga de remolque / carga de apoyo
No se debe sobrepasar la carga de remolque autorizada. En el caso de no
utilizar la carga máxima de remolque autorizada podrán superarse
pendientes de mayor inclinación.
Las cargas de remolque indicadas sólo son válidas para altitudes que no
superen los 1.000 m por encima del nivel del mar. Dado que un aumento de
la altitud y la consiguiente reducción de la densidad atmosférica hacen que
disminuya el rendimiento del motor y con ello la capacidad de superar
pendientes, la carga de remolque admisible disminuye proporcionalmente a
la altitud. El peso autorizado del conjunto vehículo tractor/remolque debe
reducirse en un 10% por cada 1.000 m de altura. Por peso del conjunto vehí-
culo tractor/remolque se entiende la suma del peso del vehículo (cargado) y
del remolque (cargado). La carga de apoyo autorizada sobre el cabezal esfé- rico del dispositivo de remolque debería aprovecharse al máximo, aunque
sin sobrepasarla.
Los datos de la placa del modelo del dispositivo de remolque, referidos a la
carga del remolque
y a la carga de apoyo , son sólo valores de comprobación
del dispositivo. Los valores referidos al vehículo, con frecuencia inferiores a
estos valores, figuran en la documentación del vehículo o bien en el
⇒ apartado “Datos Técnicos”.
Distribución de la carga
Distribuya la carga en el remolque de forma que los objetos pesados queden
lo más cerca posible del eje. Sujete los objetos de forma que no puedan
desplazarse.
Presión de los neumáticos
Los valores de presión máxima permitida de los neumáticos figuran en el
adhesivo que se encuentra en la cara interior de la tapa del depósito de
combustible. La presión de los neumáticos del remolque se rige por la reco-
mendación del fabricante del mismo.
Retrovisores exteriores
Si los retrovisores de serie no proporcionan suficiente visibilidad circulando
con remolque, habrá que instalar retrovisores exteriores adicionales. Los dos
retrovisores exteriores deberían ir fijados a radios abatibles. Ajústelos de
forma que la visibilidad sea siempre suficiente.
¡ATENCIÓN!
No lleve nunca personas en el remolque, pues correrían un gran peligro.
Altea XL_ES.book Seite 215 Donnerstag, 30. Juli 2009 3:40 15

Conducción con remolque
216

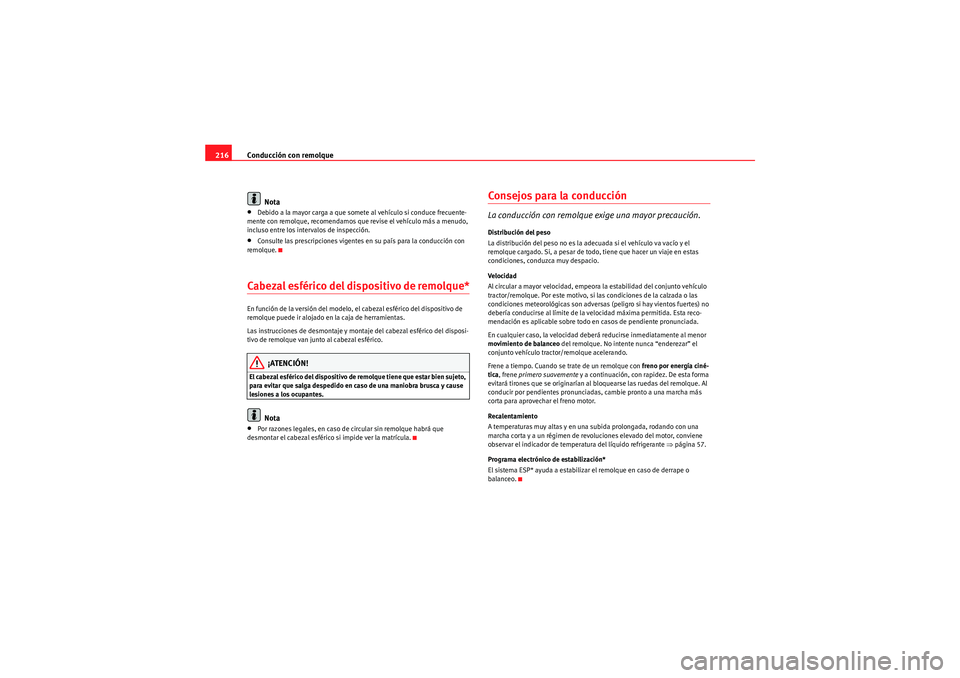

Nota•Debido a la mayor carga a que somete al vehículo si conduce frecuente-
mente con remolque, recomendamos que revise el vehículo más a menudo,
incluso entre los intervalos de inspección.•Consulte las prescripciones vigentes en su país para la conducción con
remolque.Cabezal esférico del dispositivo de remolque*En función de la versión del modelo, el cabezal esférico del dispositivo de
remolque puede ir alojado en la caja de herramientas.
Las instrucciones de desmontaje y montaje del cabezal esférico del disposi-
tivo de remolque van junto al cabezal esférico.
¡ATENCIÓN!
El cabezal esférico del dispositivo de remolque tiene que estar bien sujeto,
para evitar que salga despedido en caso de una maniobra brusca y cause
lesiones a los ocupantes.
Nota
•Por razones legales, en caso de circular sin remolque habrá que
desmontar el cabezal esférico si impide ver la matrícula.
Consejos para la conducciónLa conducción con remolque exige una mayor precaución.Distribución del peso
La distribución del peso no es la adecuada si el vehículo va vacío y el
remolque cargado. Si, a pesar de todo, tiene que hacer un viaje en estas
condiciones, conduzca muy despacio.
Velocidad
Al circular a mayor velocidad, empeora la estabilidad del conjunto vehículo
tractor/remolque. Por este motivo, si las condiciones de la calzada o las
condiciones meteorológicas son adversas (peligro si hay vientos fuertes) no
debería conducirse al límite de la velocidad máxima permitida. Esta reco-
mendación es aplicable sobre todo en casos de pendiente pronunciada.
En cualquier caso, la velocidad deberá reducirse inmediatamente al menor
movimiento de balanceo del remolque. No intente nunca “enderezar” el
conjunto vehículo tractor/remolque acelerando.
Frene a tiempo. Cuando se trate de un remolque con freno por energía ciné-
tica , frene primero suavemente y a continuación, con rapidez. De esta forma
evitará tirones que se originarían al bloquearse las ruedas del remolque. Al
conducir por pendientes pronunciadas, cambie pronto a una marcha más
corta para aprovechar el freno motor.
Recalentamiento
A temperaturas muy altas y en una subida prolongada, rodando con una
marcha corta y a un régimen de revoluciones elevado del motor, conviene
observar el indicador de temperatura del líquido refrigerante ⇒página 57.
Programa electrónico de estabilización*
El sistema ESP* ayuda a estabilizar el remolque en caso de derrape o
balanceo.
Altea XL_ES.book Seite 216 Donnerstag, 30. Juli 2009 3:40 15

Conducción con remolque217
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Montaje posterior de un dispositivo de remolque*Es posible reequipar el vehículo posteriormente con un
dispositivo de remolque.

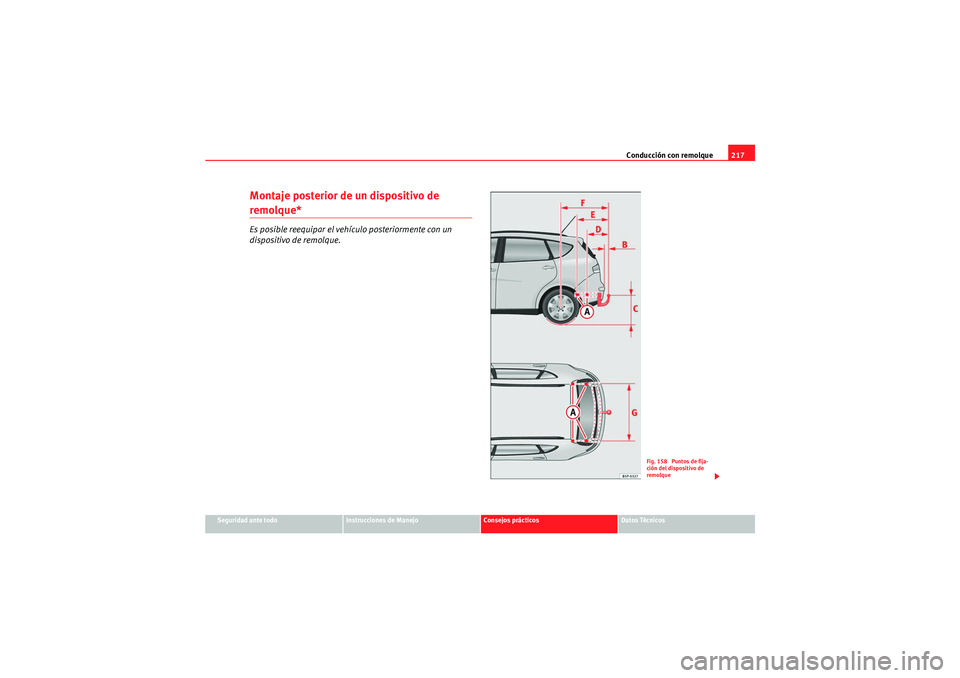

Fig. 158 Puntos de fija-
ción del dispositivo de
remolque
Altea XL_ES.book Seite 217 Donnerstag, 30. Juli 2009 3:40 15

Conducción con remolque

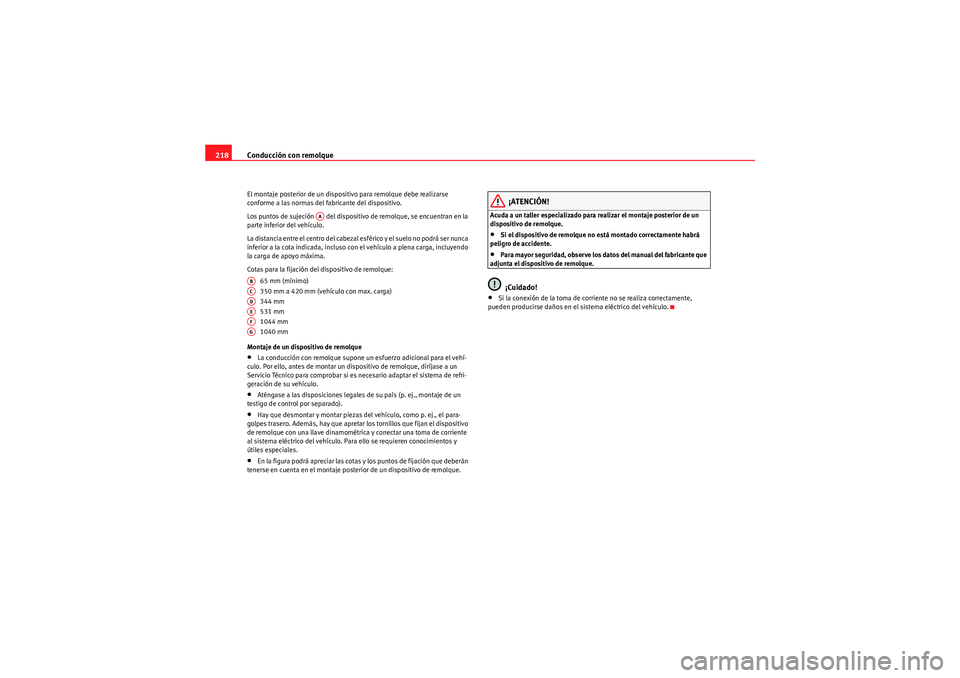

218El montaje posterior de un dispositivo para remolque debe realizarse
conforme a las normas del fabricante del dispositivo.
Los puntos de sujeción del dispositivo de remolque, se encuentran en la
parte inferior del vehículo.
La distancia entre el centro del cabezal esférico y el suelo no podrá ser nunca
inferior a la cota indicada, incluso con el vehículo a plena carga, incluyendo
la carga de apoyo máxima.
Cotas para la fijación del dispositivo de remolque:
65 mm (mínimo)
350 mm a 420 mm (vehículo con max. carga)
344 mm
531 mm
1044 mm
1040 mm
Montaje de un dispositivo de remolque•La conducción con remolque supone un esfuerzo adicional para el vehí-
culo. Por ello, antes de montar un dispositivo de remolque, diríjase a un
Servicio Técnico para comprobar si es necesario adaptar el sistema de refri-
geración de su vehículo.•Aténgase a las disposiciones legales de su país (p. ej., montaje de un
testigo de control por separado).•Hay que desmontar y montar piezas del vehículo, como p. ej., el para-
golpes trasero. Además, hay que apretar los tornillos que fijan el dispositivo
de remolque con una llave dinamométric a y conectar una toma de corriente
al sistema eléctrico del vehículo. Para ello se requieren conocimientos y
útiles especiales.•En la figura podrá apreciar las cotas y los puntos de fijación que deberán
tenerse en cuenta en el montaje posterior de un dispositivo de remolque.
¡ATENCIÓN!
Acuda a un taller especializado para realizar el montaje posterior de un
dispositivo de remolque.•Si el dispositivo de remolque no está montado correctamente habrá
peligro de accidente.•Para mayor seguridad, observe los datos del manual del fabricante que
adjunta el dispositivo de remolque.¡Cuidado!
•Si la conexión de la toma de corriente no se realiza correctamente,
pueden producirse daños en el sistema eléctrico del vehículo.
AA
ABACADAEAFAG
Altea XL_ES.book Seite 218 Donnerstag, 30. Juli 2009 3:40 15
