Seat Altea XL 2009 Manual de instrucciones (in Spanish)

Descripción de los datos299
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

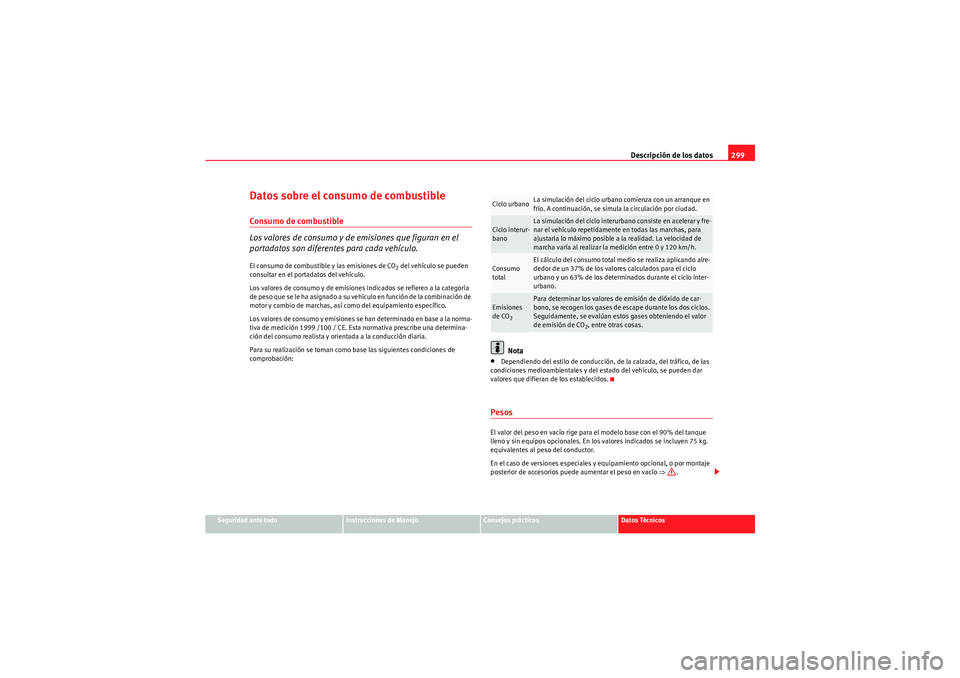

Datos sobre el consumo de combustibleConsumo de combustible
Los valores de consumo y de emisiones que figuran en el
portadatos son diferentes para cada vehículo.El consumo de combustible y las emisiones de CO
2 del vehículo se pueden
consultar en el portadatos del vehículo.
Los valores de consumo y de emisiones indicados se refieren a la categoría
de peso que se le ha asignado a su vehículo en función de la combinación de
motor y cambio de marchas, así como del equipamiento específico.
Los valores de consumo y emisiones se han determinado en base a la norma-
tiva de medición 1999 /100 / CE. Esta normativa prescribe una determina-
ción del consumo realista y orientada a la conducción diaria.
Para su realización se toman como base las siguientes condiciones de
comprobación:
Nota
•Dependiendo del estilo de conducción, de la calzada, del tráfico, de las
condiciones medioambientales y del estado del vehículo, se pueden dar
valores que difieran de los establecidos.PesosEl valor del peso en vacío rige para el modelo base con el 90% del tanque
lleno y sin equipos opcionales. En los valores indicados se incluyen 75 kg.
equivalentes al peso del conductor.
En el caso de versiones especiales y equipamiento opcional, o por montaje
posterior de accesorios puede aumentar el peso en vacío ⇒.Ciclo urbano
La simulación del ciclo urbano comienza con un arranque en
frío. A continuación, se simula la circulación por ciudad.
Ciclo interur-
bano
La simulación del ciclo interurbano consiste en acelerar y fre-
nar el vehículo repetidamente en todas las marchas, para
ajustarla lo máximo posible a la realidad. La velocidad de
marcha varía al realizar la medición entre 0 y 120 km/h.
Consumo
total
El cálculo del consumo total medio se realiza aplicando alre-
dedor de un 37% de los valores calculados para el ciclo
urbano y un 63% de los determinados durante el ciclo inter-
urbano.
Emisiones
de CO
2
Para determinar los valores de emisión de dióxido de car-
bono, se recogen los gases de escape durante los dos ciclos.
Seguidamente, se evalúan estos gases obteniendo el valor
de emisión de CO
2, entre otras cosas.
Altea XL_ES.book Seite 299 Donnerstag, 30. Juli 2009 3:40 15

Descripción de los datos
300

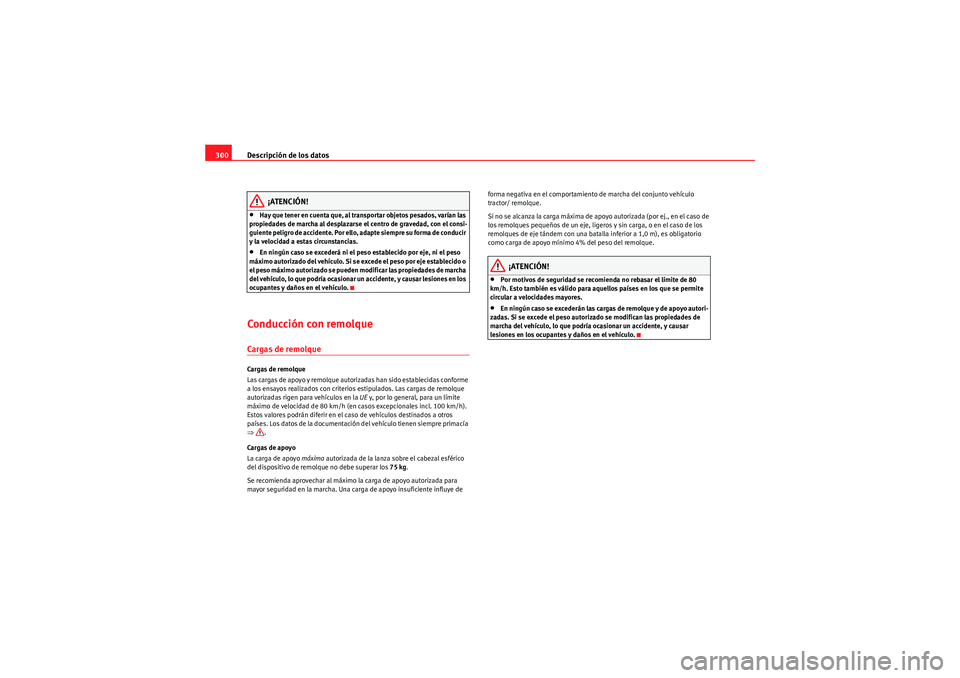

¡ATENCIÓN!
•Hay que tener en cuenta que, al transportar objetos pesados, varían las
propiedades de marcha al desplazarse el centro de gravedad, con el consi-
guiente peligro de accidente. Por ello, adapte siempre su forma de conducir
y la velocidad a estas circunstancias.•En ningún caso se excederá ni el peso establecido por eje, ni el peso
máximo autorizado del vehículo. Si se excede el peso por eje establecido o
e l p e s o m á x i m o a u t o r i z a d o s e p u e d e n m o d i f i ca r l a s p ro p i e d a d e s d e m a rch a
de l veh ícul o, lo que podría ocasionar un a ccid ente, y causar lesiones en l os
ocupantes y daños en el vehículo.
Conducción con remolqueCargas de remolqueCargas de remolque
Las cargas de apoyo y remolque autorizadas han sido establecidas conform e
a los ensayos realizados con criterios estipulados. Las cargas de remolque
autorizadas rigen para vehículos en la UE y, por lo general, para un límite
máximo de velocidad de 80 km/h (en casos excepcionales incl. 100 km/h).
Estos valores podrán diferir en el caso de vehículos destinados a otros
países. Los datos de la documentación del vehículo tienen siempre primacía
⇒ .
Cargas de apoyo
La carga de apoyo máxima autorizada de la lanza sobre el cabezal esférico
del dispositivo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la carga de apoyo autorizada para
mayor seguridad en la marcha. Una carga de apoyo insuficiente influye de forma negativa en el comportamiento de marcha del conjunto vehículo
tractor/ remolque.
Si no se alcanza la carga máxima de apoyo autorizada (por ej., en el caso de
los remolques pequeños de un eje, ligeros y sin carga, o en el caso de los
remolques de eje tándem con una batalla inferior a 1,0 m), es obligatorio
como carga de apoyo mínimo 4% del peso del remolque.
¡ATENCIÓN!
•Por motivos de seguridad se recomienda no rebasar el límite de 80
km/h. Esto también es válido para aquellos países en los que se permite
circular a velocidades mayores.•En ningún caso se excederán las cargas de remolque y de apoyo autori-
zadas. Si se excede el peso autorizado se modifican las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar
lesiones en los ocupantes y daños en el vehículo.
Altea XL_ES.book Seite 300 Donnerstag, 30. Juli 2009 3:40 15

Datos técnicos301
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

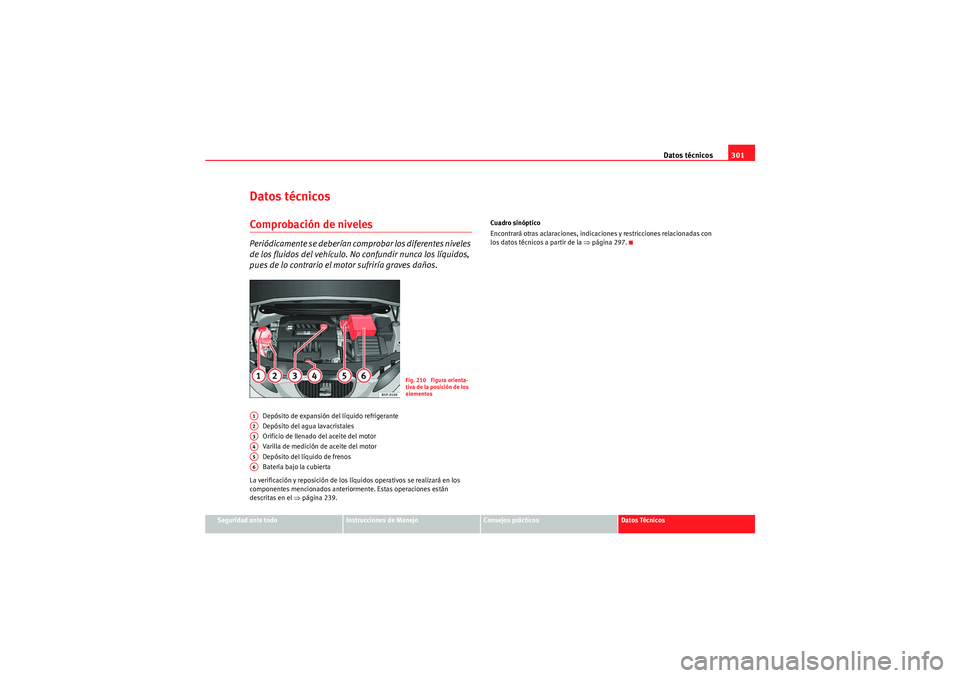

Datos técnicosComprobación de nivelesPeriódicamente se deberían co mprobar los diferentes niveles
de los fluidos del vehículo. No confundir nunca los líquidos,
pues de lo contrario el motor sufriría graves daños.
Depósito de expansión del líquido refrigerante
Depósito del agua lavacristales
Orificio de llenado del aceite del motor
Varilla de medición de aceite del motor
Depósito del líquido de frenos
Batería bajo la cubierta
La verificación y reposición de los líquidos operativos se realizará en los
componentes mencionados anteriormente. Estas operaciones están
descritas en el ⇒página 239. Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y restricciones relacionadas con
los datos técnicos a partir de la
⇒página 297.
Fig. 210 Figura orienta-
tiva de la posición de los
elementos
A1A2A3A4A5A6
Altea XL_ES.book Seite 301 Donnerstag, 30. Juli 2009 3:40 15

Datos técnicos

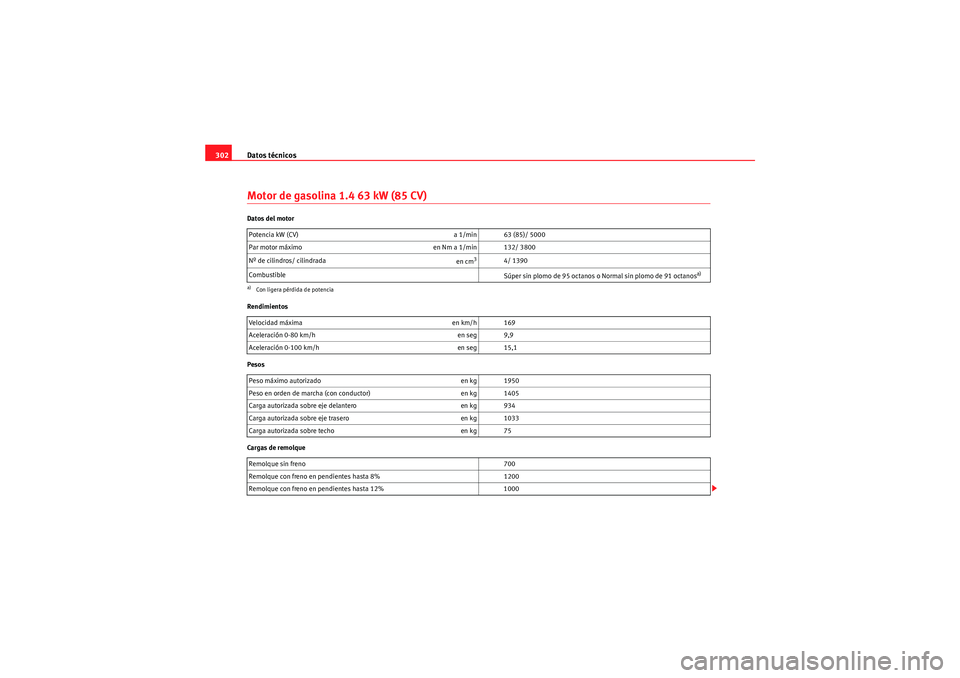

302Motor de gasolina 1.4 63 kW (85 CV)Datos del motor
Rendimientos
Pesos
Cargas de remolque Potencia kW (CV)
a 1/min 63 (85)/ 5000
Par motor máximo en Nm a 1/min 132/ 3800
Nº de cilindros/ cilindrada en cm
3
4/ 1390
Combustible Súper sin plomo de 95 octanos o Normal sin plomo de 91 octanos
a)
a)Con ligera pérdida de potenciaVelocidad máximaen km/h 169
Aceleración 0-80 km/h en seg 9,9
Aceleración 0-100 km/h en seg 15,1
Peso máximo autorizado en kg 1950
Peso en orden de marcha (con conductor) en kg 1405
Carga autorizada sobre eje delantero en kg 934
Carga autorizada sobre eje trasero en kg 1033
Carga autorizada sobre techo en kg 75
Remolque sin freno 700
Remolque con freno en pendientes hasta 8% 1200
Remolque con freno en pendientes hasta 12% 1000
Altea XL_ES.book Seite 302 Donnerstag, 30. Juli 2009 3:40 15

Datos técnicos303
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

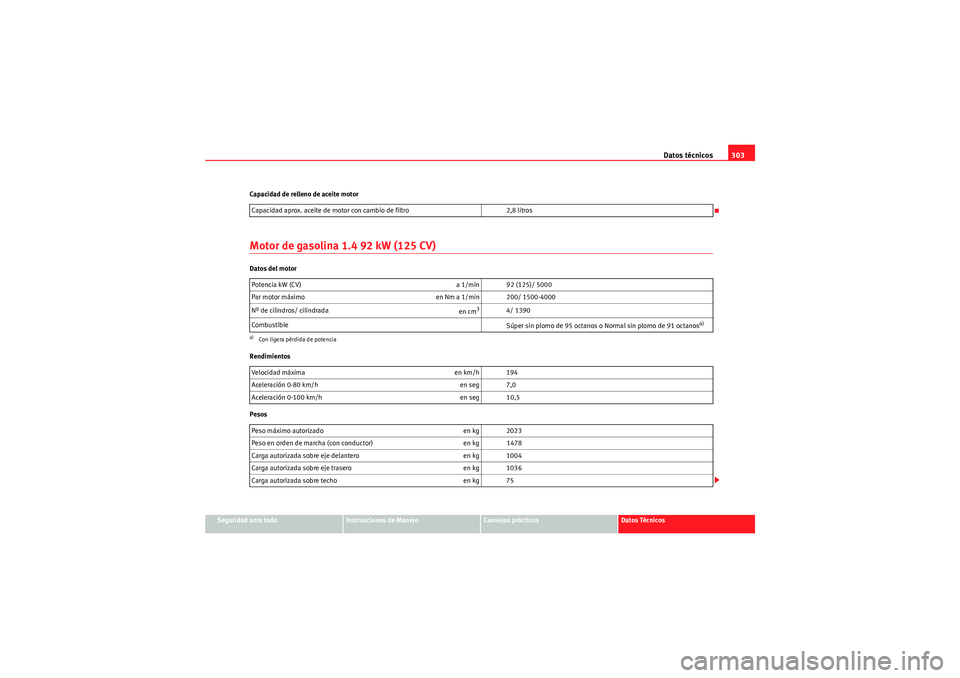

Capacidad de relleno de aceite motor
Motor de gasolina 1.4 92 kW (125 CV)Datos del motor
Rendimientos
Pesos
Capacidad aprox. aceite de motor con cambio de filtro
2,8 litros
Potencia kW (CV) a 1/min 92 (125)/ 5000
Par motor máximo en Nm a 1/min 200/ 1500-4000
Nº de cilindros/ cilindrada en cm
3
4/ 1390
Combustible Súper sin plomo de 95 octanos o Normal sin plomo de 91 octanos
a)
a)Con ligera pérdida de potenciaVelocidad máximaen km/h 194
Aceleración 0-80 km/h en seg 7,0
Aceleración 0-100 km/h en seg 10,5
Peso máximo autorizado en kg 2023
Peso en orden de marcha (con conductor) en kg 1478
Carga autorizada sobre eje delantero en kg 1004
Carga autorizada sobre eje trasero en kg 1036
Carga autorizada sobre techo en kg 75
Altea XL_ES.book Seite 303 Donnerstag, 30. Juli 2009 3:40 15

Datos técnicos

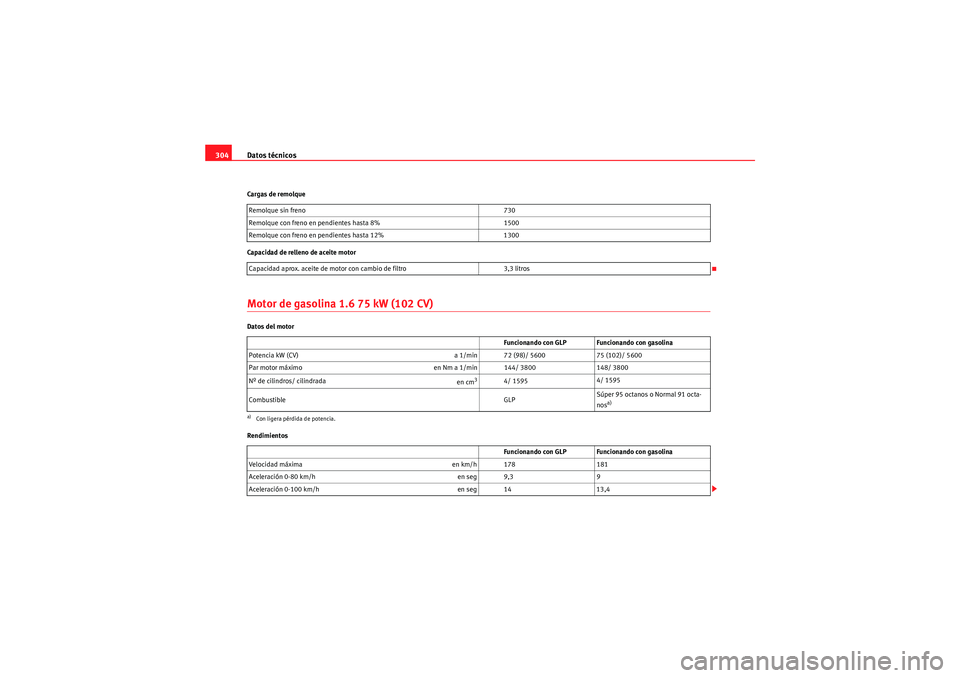

304Cargas de remolque
Capacidad de relleno de aceite motorMotor de gasolina 1.6 75 kW (102 CV)Datos del motor
Rendimientos Remolque sin freno
730
Remolque con freno en pendientes hasta 8% 1500
Remolque con freno en pendientes hasta 12% 1300
Capacidad aprox. aceite de motor con cambio de filtro 3,3 litros
Funcionando con GLP Funcionando con gasolina
Potencia kW (CV) a 1/min 72 (98)/ 560075 (102)/ 5600
Par motor máximo en Nm a 1/min 144/ 3800148/ 3800
Nº de cilindros/ cilindrada en cm
3
4/ 15954/ 1595
Combustible GLPSúper 95 octanos o Normal 91 octa-
nos
a)
a)Con ligera pérdida de potencia.
Funcionando con GLP Funcionando con gasolina
Velocidad máxima en km/h 178181
Aceleración 0-80 km/h en seg 9,39
Aceleración 0-100 km/h en seg 1413,4
Altea XL_ES.book Seite 304 Donnerstag, 30. Juli 2009 3:40 15

Datos técnicos305
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

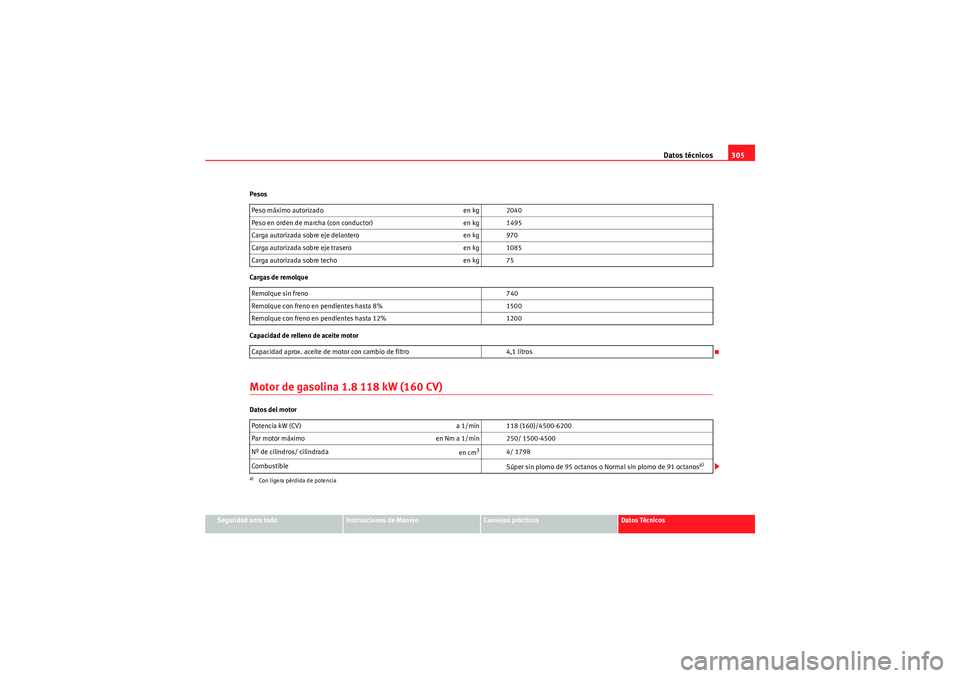

Pesos
Cargas de remolque
Capacidad de relleno de aceite motor
Motor de gasolina 1.8 118 kW (160 CV)Datos del motor
Peso máximo autorizado
en kg 2040
Peso en orden de marcha (con conductor) en kg 1495
Carga autorizada sobre eje delantero en kg 970
Carga autorizada sobre eje trasero en kg 1085
Carga autorizada sobre techo en kg 75
Remolque sin freno 740
Remolque con freno en pendientes hasta 8% 1500
Remolque con freno en pendientes hasta 12% 1200
Capacidad aprox. aceite de motor con cambio de filtro 4,1 litros
Potencia kW (CV) a 1/min 118 (160)/4500-6200
Par motor máximo en Nm a 1/min 250/ 1500-4500
Nº de cilindros/ cilindrada en cm
3
4/ 1798
Combustible Súper sin plomo de 95 octanos o Normal sin plomo de 91 octanos
a)
a)Con ligera pérdida de potencia
Altea XL_ES.book Seite 305 Donnerstag, 30. Juli 2009 3:40 15

Datos técnicos

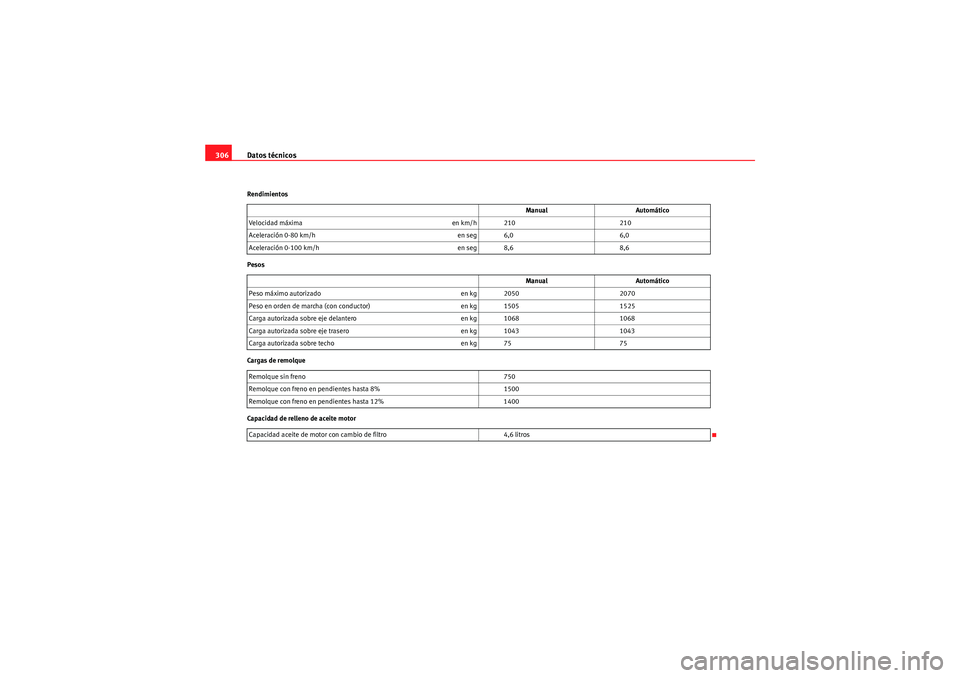

306Rendimientos
Pesos
Cargas de remolque
Capacidad de relleno de aceite motor Manual
Automático
Velocidad máxima en km/h 210210
Aceleración 0-80 km/h en seg 6,06,0
Aceleración 0-100 km/h en seg 8,68,6
Manual Automático
Peso máximo autorizado en kg 20502070
Peso en orden de marcha (con conductor) en kg 15051525
Carga autorizada sobre eje delantero en kg 10681068
Carga autorizada sobre eje trasero en kg 10431043
Carga autorizada sobre techo en kg 7575
Remolque sin freno 750
Remolque con freno en pendientes hasta 8% 1500
Remolque con freno en pendientes hasta 12% 1400
Capacidad aceite de motor con cambio de filtro 4,6 litros
Altea XL_ES.book Seite 306 Donnerstag, 30. Juli 2009 3:40 15

Datos técnicos307
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

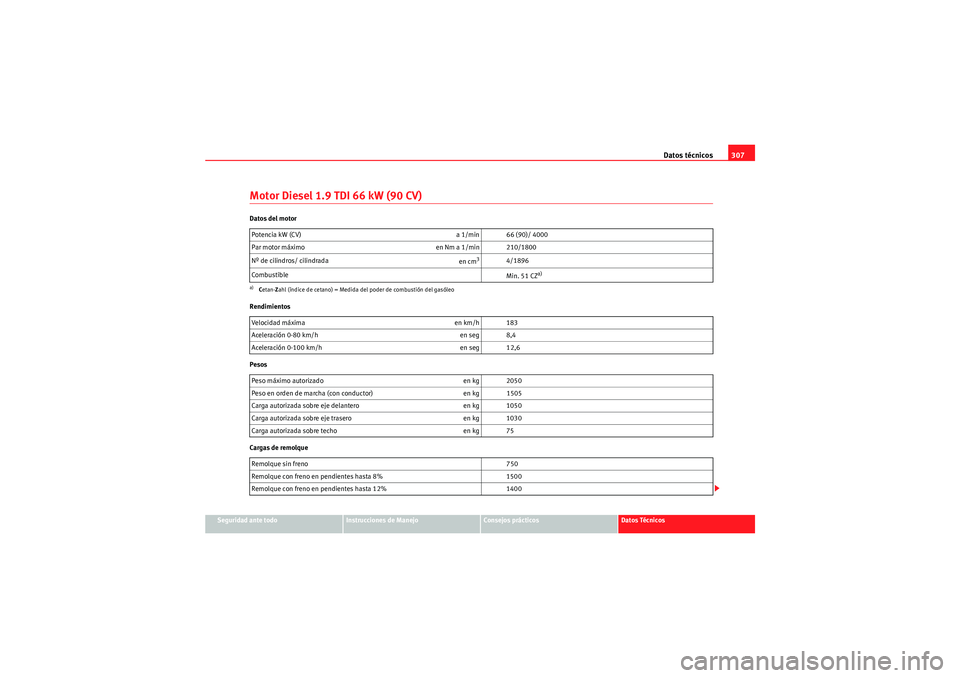

Motor Diesel 1.9 TDI 66 kW (90 CV)Datos del motor
Rendimientos
Pesos
Cargas de remolquePotencia kW (CV)
a 1/min 66 (90)/ 4000
Par motor máximo en Nm a 1/min 210/1800
Nº de cilindros/ cilindrada en cm
3
4/1896
Combustible Min. 51 CZ
a)
a)Cetan- Zahl (índice de cetano) = Medida del poder de combustión del gasóleoVelocidad máxima en km/h 183
Aceleración 0-80 km/h en seg 8,4
Aceleración 0-100 km/h en seg 12,6
Peso máximo autorizado en kg 2050
Peso en orden de marcha (con conductor) en kg 1505
Carga autorizada sobre eje delantero en kg 1050
Carga autorizada sobre eje trasero en kg 1030
Carga autorizada sobre techo en kg 75
Remolque sin freno 750
Remolque con freno en pendientes hasta 8% 1500
Remolque con freno en pendientes hasta 12% 1400
Altea XL_ES.book Seite 307 Donnerstag, 30. Juli 2009 3:40 15

Datos técnicos

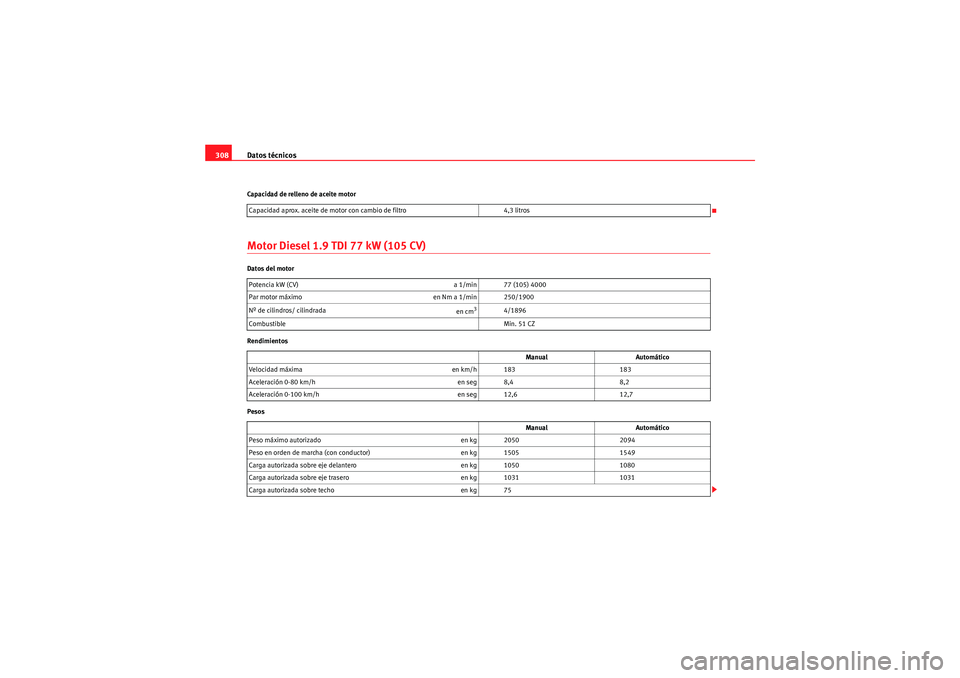

308Capacidad de relleno de aceite motorMotor Diesel 1.9 TDI 77 kW (105 CV)Datos del motor
Rendimientos
Pesos Capacidad aprox. aceite de motor con cambio de filtro
4,3 litros
Potencia kW (CV) a 1/min 77 (105) 4000
Par motor máximo en Nm a 1/min 250/1900
Nº de cilindros/ cilindrada en cm
3
4/1896
Combustible Min. 51 CZ
Manual Automático
Velocidad máxima en km/h 183183
Aceleración 0-80 km/h en seg 8,48,2
Aceleración 0-100 km/h en seg 12,612,7
Manual Automático
Peso máximo autorizado en kg 20502094
Peso en orden de marcha (con conductor) en kg 15051549
Carga autorizada sobre eje delantero en kg 10501080
Carga autorizada sobre eje trasero en kg 10311031
Carga autorizada sobre techo en kg 75
Altea XL_ES.book Seite 308 Donnerstag, 30. Juli 2009 3:40 15
