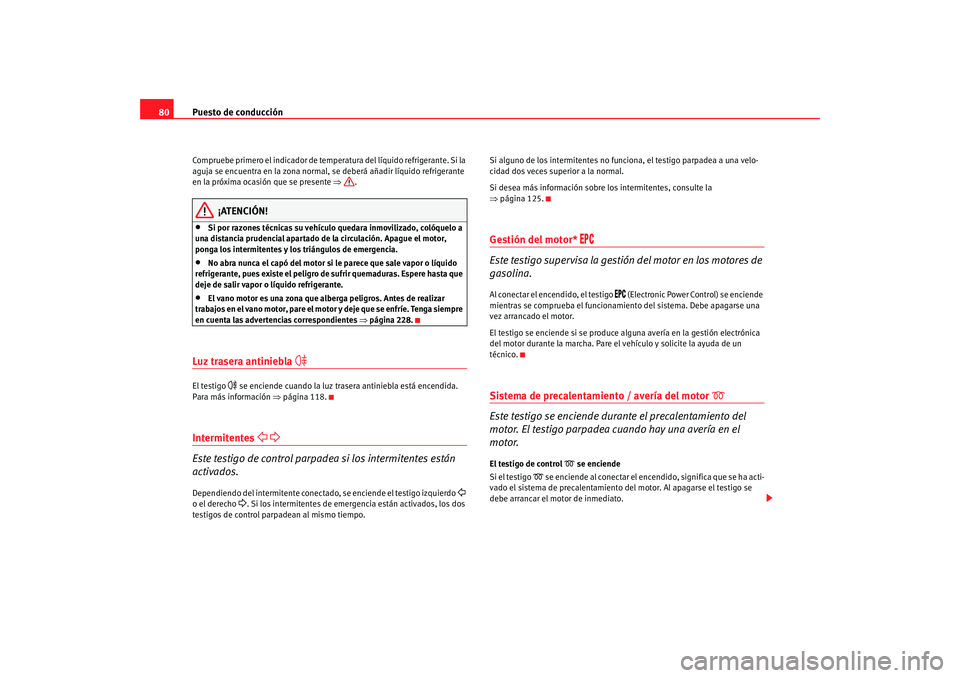

Puesto de conducción
80Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuentra en la zona normal, se deberá añadir líquido refrigerante
en la próxima ocasión que se presente ⇒.
¡ATENCIÓN!
•
Si por razones técnicas su vehículo quedara inmovilizado, colóquelo a
una distancia prudencial apartado de la circulación. Apague el motor,
ponga los intermitentes y los triángulos de emergencia.
•
No abra nunca el capó del motor si le parece que sale vapor o líquido
refrigerante, pues existe el peligro de sufrir quemaduras. Espere hasta que
deje de salir vapor o líquido refrigerante.
•
El vano motor es una zona que alberga peligros. Antes de realizar
trabajos en el vano motor, pare el motor y deje que se enfríe. Tenga siempre
en cuenta las advertencias correspondientes ⇒página 228.
Luz trasera antiniebla
El testigo
se enciende cuando la luz trasera antiniebla está encendida.
Para más información ⇒página 118.
Intermitentes
Este testigo de control parpadea si los intermitentes están
activados.Dependiendo del intermitente conectado, se enciende el testigo izquierdo
o el derecho
. Si los intermitentes de emergencia están activados, los dos
testigos de control parpadean al mismo tiempo. Si alguno de los intermitentes no fu
nciona, el testigo parpadea a una velo-
cidad dos veces superior a la normal.
Si desea más información sobre los intermitentes, consulte la
⇒ página 125.
Gestión del motor*
Este testigo supervisa la gestión del motor en los motores de
gasolina.
Al conectar el encendido, el testigo
(Electronic Power Control) se enciende
mientras se comprueba el funcionamiento del sistema. Debe apagarse una
vez arrancado el motor.
El testigo se enciende si se produce alguna avería en la gestión electrónica
del motor durante la marcha. Pare el vehículo y solicite la ayuda de un
técnico.
Sistema de precalentamiento / avería del motor
Este testigo se enciende durante el precalentamiento del
motor. El testigo parpadea cuando hay una avería en el
motor.
El testigo de control
se enciende
Si el testigo
se enciende al conectar el encendido, significa que se ha acti-
vado el sistema de precalentamiento del motor. Al apagarse el testigo se
debe arrancar el motor de inmediato.
AlteaXL_ES Seite 80 Mittwoch, 17. Dezember 2008 6:53 18

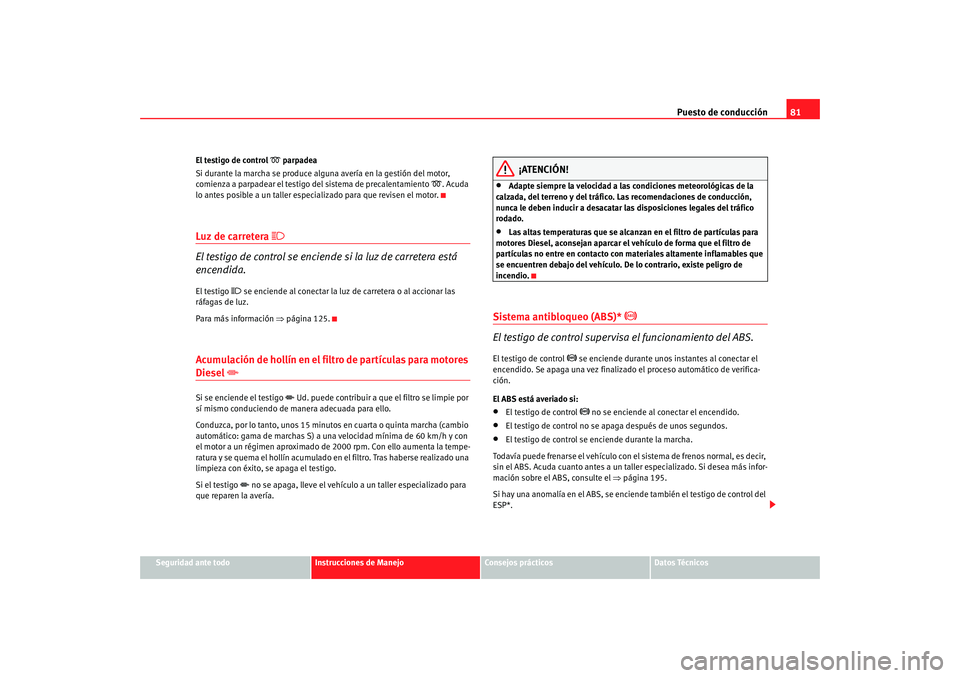

Page 82 of 315
Puesto de conducción81
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
El testigo de control
parpadea
Si durante la marcha se produce alguna avería en la gestión del motor,
comienza a parpadear el testigo del sistema de precalentamiento
. Acuda
lo antes posible a un taller especi alizado para que revisen el motor.
Luz de carretera
El testigo de control se enciende si la luz de carretera está
encendida.El testigo
se enciende al conectar la luz de carretera o al accionar las
ráfagas de luz.
Para más información ⇒página 125.
Acumulación de hollín en el filtro de partículas para motores Diesel
Si se enciende el testigo
Ud. puede contribuir a que el filtro se limpie por
sí mismo conduciendo de manera adecuada para ello.
Conduzca, por lo tanto, unos 15 minutos en cuarta o quinta marcha (cambio
automático: gama de marchas S) a una velocidad mínima de 60 km/h y con
el motor a un régimen aproximado de 2000 rpm. Con ello aumenta la tempe-
ratura y se quema el hollín acumulado en el filtro. Tras haberse realizado una
limpieza con éxito, se apaga el testigo.
Si el testigo
no se apaga, lleve el vehículo a un taller especializado para
que reparen la avería.
¡ATENCIÓN!
•
Adapte siempre la velocidad a las condiciones meteorológicas de la
calzada, del terreno y del tráfico. Las recomendaciones de conducción,
nunca le deben inducir a desacatar las disposiciones legales del tráfico
rodado.
•
Las altas temperaturas que se alcanzan en el filtro de partículas para
motores Diesel, aconsejan aparcar el vehículo de forma que el filtro de
partículas no entre en contacto con materiales altamente inflamables que
se encuentren debajo del vehículo. De lo contrario, existe peligro de
incendio.
Sistema antibloqueo (ABS)*
El testigo de control supervisa el funcionamiento del ABS.
El testigo de control
se enciende durante unos instantes al conectar el
encendido. Se apaga una vez finalizado el proceso automático de verifica-
ción.
El ABS está averiado si:
•
El testigo de control
no se enciende al conectar el encendido.
•
El testigo de control no se apaga después de unos segundos.
•
El testigo de control se enciende durante la marcha.
Todavía puede frenarse el vehículo con el sistema de frenos normal, es decir,
sin el ABS. Acuda cuanto antes a un taller especializado. Si desea más infor-
mación sobre el ABS, consulte el ⇒página 195.
Si hay una anomalía en el ABS, se enciende también el testigo de control del
ESP*.
AlteaXL_ES Seite 81 Mittwoch, 17. Dezember 2008 6:53 18
Page 83 of 315
Puesto de conducción

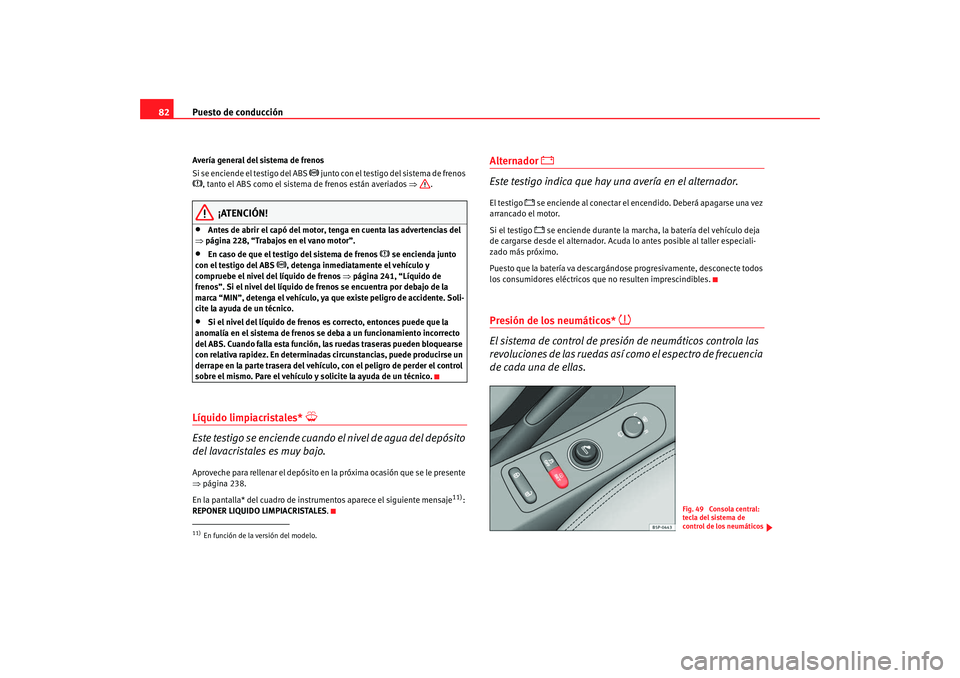

82Avería general del sistema de frenos
Si se enciende el testigo del ABS
junto con el testigo del sistema de frenos
, tanto el ABS como el sistema de frenos están averiados ⇒.
¡ATENCIÓN!
•
Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 228, “Trabajos en el vano motor”.
•
En caso de que el testigo del sistema de frenos
se encienda junto
con el testigo del ABS
, detenga inmediatamente el vehículo y
compruebe el nivel del líquido de frenos ⇒página 241, “Líquido de
frenos”. Si el nivel del líquido de frenos se encuentra por debajo de la
marca “MIN”, detenga el vehículo, ya que existe peligro de accidente. Soli-
cite la ayuda de un técnico.
•
Si el nivel del líquido de frenos es correcto, entonces puede que la
anomalía en el sistema de frenos se deba a un funcionamiento incorrecto
del ABS. Cuando falla esta función, las ruedas traseras pueden bloquearse
con relativa rapidez. En determinadas circunstancias, puede producirse un
derrape en la parte trasera del vehículo, con el peligro de perder el control
sobre el mismo. Pare el vehículo y solicite la ayuda de un técnico.
Líquido limpiacristales*
Este testigo se enciende cuando el nivel de agua del depósito
del lavacristales es muy bajo.Aproveche para rellenar el depósito en la próxima ocasión que se le presente
⇒ página 238.
En la pantalla* del cuadro de instrumentos aparece el siguiente mensaje
11):
REPONER LIQUIDO LIMPIACRISTALES .
Alternador
Este testigo indica que hay una avería en el alternador.
El testigo
se enciende al conectar el encendido. Deberá apagarse una vez
arrancado el motor.
Si el testigo se enciende durante la marcha, la batería del vehículo deja
de cargarse desde el alternador. Acuda lo antes posible al taller especiali-
zado más próximo.
Puesto que la batería va descargándose progresivamente, desconecte todos
los consumidores eléctricos qu e no resulten imprescindibles.
Presión de los neumáticos*
El sistema de control de presión de neumáticos controla las
revoluciones de las ruedas así como el espectro de frecuencia
de cada una de ellas.
11)En función de la versión del modelo.
Fig. 49 Consola central:
tecla del sistema de
control de los neumáticos
AlteaXL_ES Seite 82 Mittwoch, 17. Dezember 2008 6:53 18

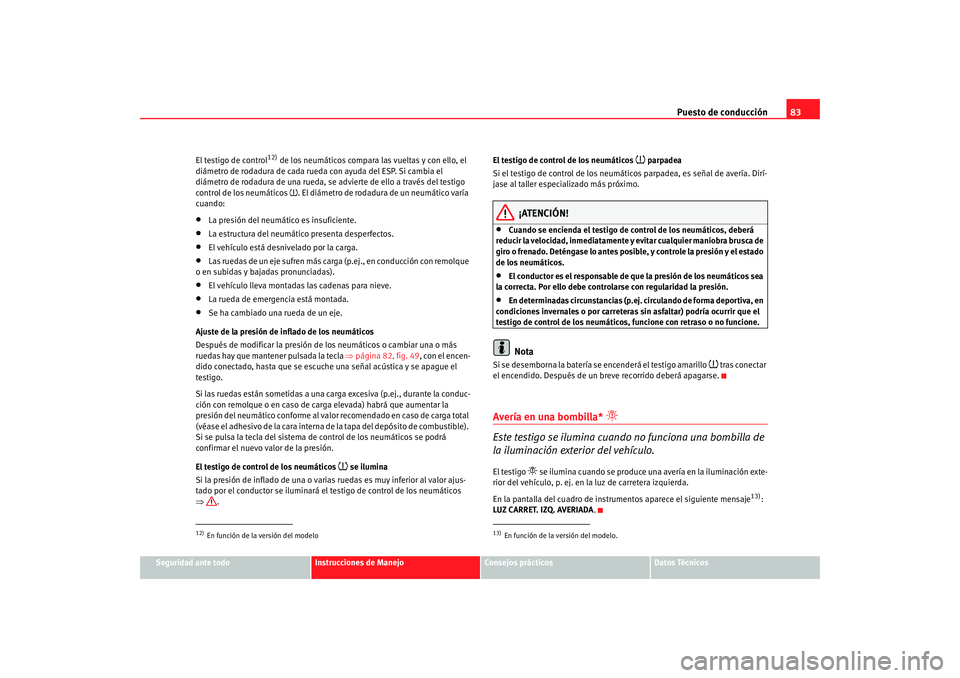

Page 84 of 315
Puesto de conducción83
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
El testigo de control
12) de los neumáticos compara las vueltas y con ello, el
diámetro de rodadura de cada rueda con ayuda del ESP. Si cambia el
diámetro de rodadura de una rueda, se advierte de ello a través del testigo
control de los neumáticos . El diámetro de rodadura de un neumático varía
cuando:
•
La presión del neumático es insuficiente.
•
La estructura del neumático presenta desperfectos.
•
El vehículo está desnivelado por la carga.
•
Las ruedas de un eje sufren más carga (p.ej., en conducción con remolque
o en subidas y bajadas pronunciadas).
•
El vehículo lleva montadas las cadenas para nieve.
•
La rueda de emergencia está montada.
•
Se ha cambiado una rueda de un eje.
Ajuste de la presión de inflado de los neumáticos
Después de modificar la presión de los neumáticos o cambiar una o más
ruedas hay que mantener pulsada la tecla ⇒página 82, fig. 49 , con el encen-
dido conectado, hasta que se escuche una señal acústica y se apague el
testigo.
Si las ruedas están sometidas a una carga excesiva (p.ej., durante la conduc-
ción con remolque o en caso de carga elevada) habrá que aumentar la
presión del neumático conforme al valor recomendado en caso de carga total
(véase el adhesivo de la cara interna de la tapa del depósito de combustible).
Si se pulsa la tecla del sistema de control de los neumáticos se podrá
confirmar el nuevo valor de la presión.
El testigo de control de los neumáticos
se ilumina
Si la presión de inflado de una o varias ruedas es muy inferior al valor ajus-
tado por el conductor se iluminará el testigo de control de los neumáticos
⇒ . El testigo de control de los neumáticos
parpadea
Si el testigo de control de los neumáticos parpadea, es señal de avería. Dirí-
jase al taller especializado más próximo.
¡ATENCIÓN!
•
Cuando se encienda el testigo de control de los neumáticos, deberá
reducir la velocidad, inmediatamente y evitar cualquier maniobra brusca de
giro o frenado. Deténgase lo antes posible, y controle la presión y el estado
de los neumáticos.
•
El conductor es el responsable de que la presión de los neumáticos sea
la correcta. Por ello debe controlarse con regularidad la presión.
•
En determinadas circunstancias (p.ej. circulando de forma deportiva, en
condiciones invernales o por carreteras sin asfaltar) podría ocurrir que el
testigo de control de los neumáticos , funcione con retraso o no funcione.Nota
Si se desemborna la batería se encenderá el testigo amarillo
tras conectar
el encendido. Después de un breve recorrido deberá apagarse.
Avería en una bombilla*
Este testigo se ilumina cuando no funciona una bombilla de
la iluminación exterior del vehículo.El testigo
se ilumina cuando se produce una avería en la iluminación exte-
rior del vehículo, p. ej. en la luz de carretera izquierda.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
13):
LUZ CARRET. IZQ. AVERIADA .
12)En función de la versión del modelo
13)En función de la versión del modelo.
AlteaXL_ES Seite 83 Mittwoch, 17. Dezember 2008 6:53 18
Page 85 of 315
Puesto de conducción

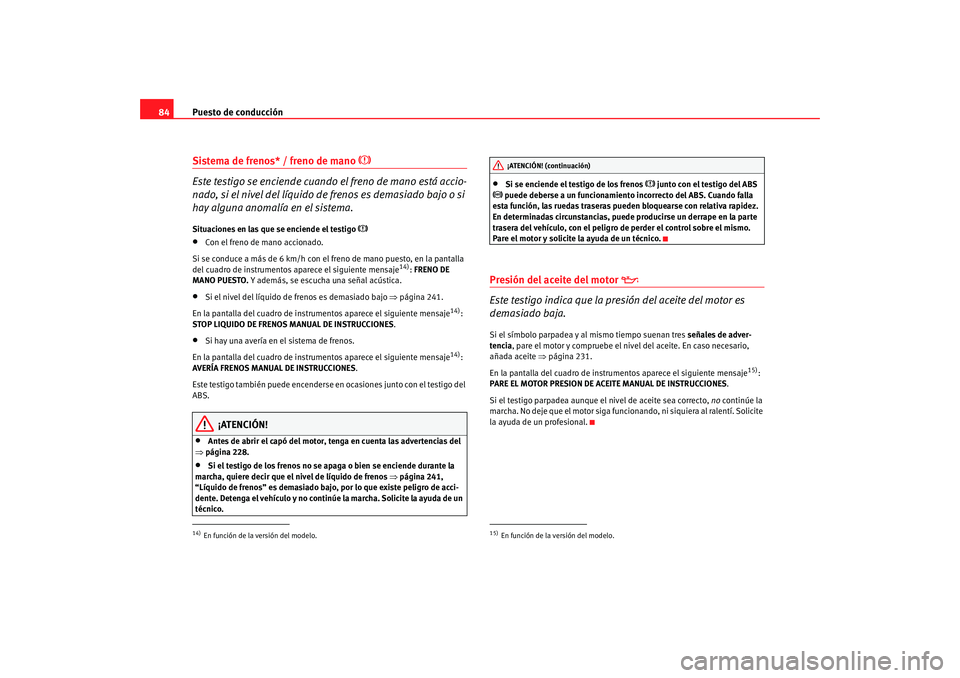

84Sistema de frenos* / freno de mano
Este testigo se enciende cuando el freno de mano está accio-
nado, si el nivel del líquido de frenos es demasiado bajo o si
hay alguna anomalía en el sistema.
Situaciones en las que se enciende el testigo
•
Con el freno de mano accionado.
Si se conduce a más de 6 km/h con el freno de mano puesto, en la pantalla
del cuadro de instrumentos aparece el siguiente mensaje
14): FRENO DE
MANO PUESTO. Y además, se escucha una señal acústica.
•
Si el nivel del líquido de frenos es demasiado bajo ⇒página 241.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
14):
STOP LIQUIDO DE FRENOS MANUAL DE INSTRUCCIONES .
•
Si hay una avería en el sistema de frenos.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
14):
AVERÍA FRENOS MANUAL DE INSTRUCCIONES .
Este testigo también puede encenderse en ocasiones junto con el testigo del
ABS.
¡ATENCIÓN!
•
Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 228.
•
Si el testigo de los frenos no se apaga o bien se enciende durante la
marcha, quiere decir que el nivel de líquido de frenos ⇒página 241,
“Líquido de frenos” es demasiado bajo, por lo que existe peligro de acci-
dente. Detenga el vehículo y no continúe la marcha. Solicite la ayuda de un
técnico.
•
Si se enciende el testigo de los frenos
junto con el testigo del ABS
puede deberse a un funcionamiento incorrecto del ABS. Cuando falla
esta función, las ruedas traseras pueden bloquearse con relativa rapidez.
En determinadas circunstancias, puede producirse un derrape en la parte
trasera del vehículo, con el peligro de perder el control sobre el mismo.
Pare el motor y solicite la ayuda de un técnico.
Presión del aceite del motor
Este testigo indica que la presión del aceite del motor es
demasiado baja.Si el símbolo parpadea y al mismo tiempo suenan tres señales de adver-
tencia , pare el motor y compruebe el nive l del aceite. En caso necesario,
añada aceite ⇒página 231.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
15):
PARE EL MOTOR PRESION DE ACEITE MANUAL DE INSTRUCCIONES.
Si el testigo parpadea aunque el nivel de aceite sea correcto, no continúe la
marcha. No deje que el motor siga funciona ndo, ni siquiera al ralentí. Solicite
la ayuda de un profesional.
14)En función de la versión del modelo.
15)En función de la versión del modelo.¡ATENCIÓN! (continuación)
AlteaXL_ES Seite 84 Mittwoch, 17. Dezember 2008 6:53 18
Page 86 of 315
Puesto de conducción85
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

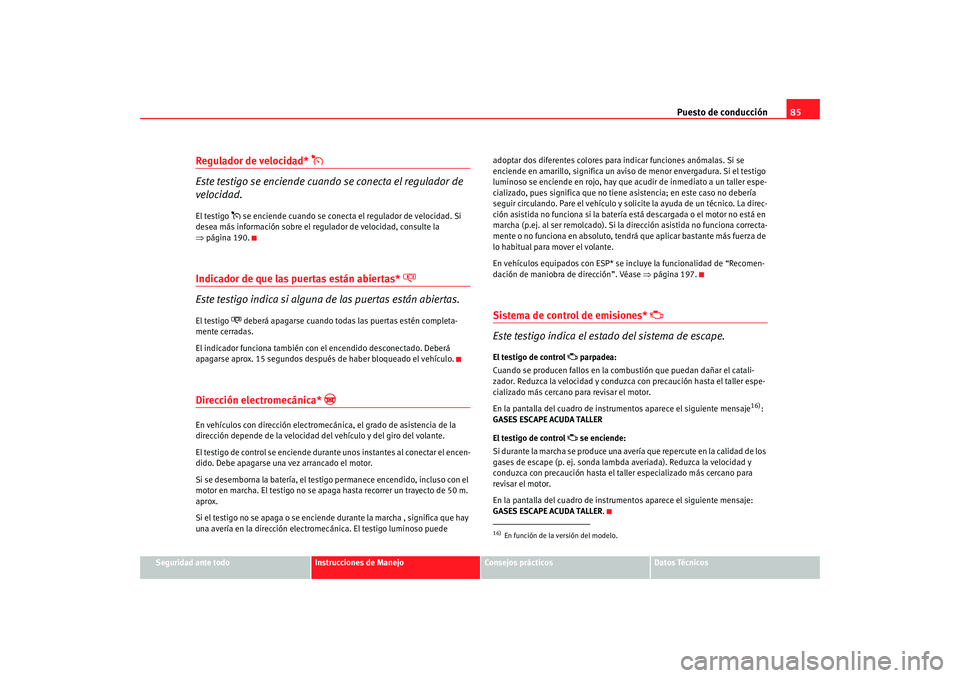

Regulador de velocidad*
Este testigo se enciende cuando se conecta el regulador de
velocidad.El testigo
se enciende cuando se conecta el regulador de velocidad. Si
desea más información sobre el regulador de velocidad, consulte la
⇒ página 190.
Indicador de que las puertas están abiertas*
Este testigo indica si alguna de las puertas están abiertas.El testigo
deberá apagarse cuando todas las puertas estén completa-
mente cerradas.
El indicador funciona también con el encendido desconectado. Deberá
apagarse aprox. 15 segundos después de haber bloqueado el vehículo.
Dirección electromecánica*
En vehículos con dirección electromecánica, el grado de asistencia de la
dirección depende de la velocidad del vehículo y del giro del volante.
El testigo de control se enciende durant e unos instantes al conectar el encen-
dido. Debe apagarse una vez arrancado el motor.
Si se desemborna la batería, el testigo permanece encendido, incluso con el
motor en marcha. El testigo no se apaga hasta recorrer un trayecto de 50 m.
aprox.
Si el testigo no se apaga o se enciende durante la marcha , significa que hay
una avería en la dirección electrom ecánica. El testigo luminoso puede adoptar dos diferentes colores para indicar funciones anómalas. Si se
enciende en amarillo, significa un aviso de menor envergadura. Si el testigo
luminoso se enciende en rojo, hay que acudir de inmediato a un taller espe-
cializado, pues significa que no tiene asistencia; en este caso no debería
seguir circulando. Pare el vehículo y solicite la ayuda de un técnico. La direc-
ción asistida no funciona si la batería
está descargada o el motor no está en
marcha (p.ej. al ser remolcado). Si la dirección asistida no funciona correcta-
mente o no funciona en absoluto, tendrá que aplicar bastante más fuerza de
lo habitual para mover el volante.
En vehículos equipados con ESP* se incluye la funcionalidad de “Recomen-
dación de maniobra de dirección”. Véase ⇒página 197.
Sistema de control de emisiones*
Este testigo indica el estado del sistema de escape.
El testigo de control
parpadea:
Cuando se producen fallos en la co mbustión que puedan dañar el catali-
zador. Reduzca la velocidad y conduzca con precaución hasta el taller espe-
cializado más cercano para revisar el motor.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
16):
GASES ESCAPE ACUDA TALLER
El testigo de control
se enciende:
Si durante la marcha se produce una avería que repercute en la calidad de los
gases de escape (p . ej. sonda lambda averiada). Reduzca la velocidad y
conduzca con precaución hasta el taller especializado más cercano para
revisar el motor.
En la pantalla del cuadro de instrume ntos aparece el siguiente mensaje:
GASES ESCAPE ACUDA TALLER .
16)En función de la versión del modelo.
AlteaXL_ES Seite 85 Mittwoch, 17. Dezember 2008 6:53 18
Page 87 of 315
Puesto de conducción

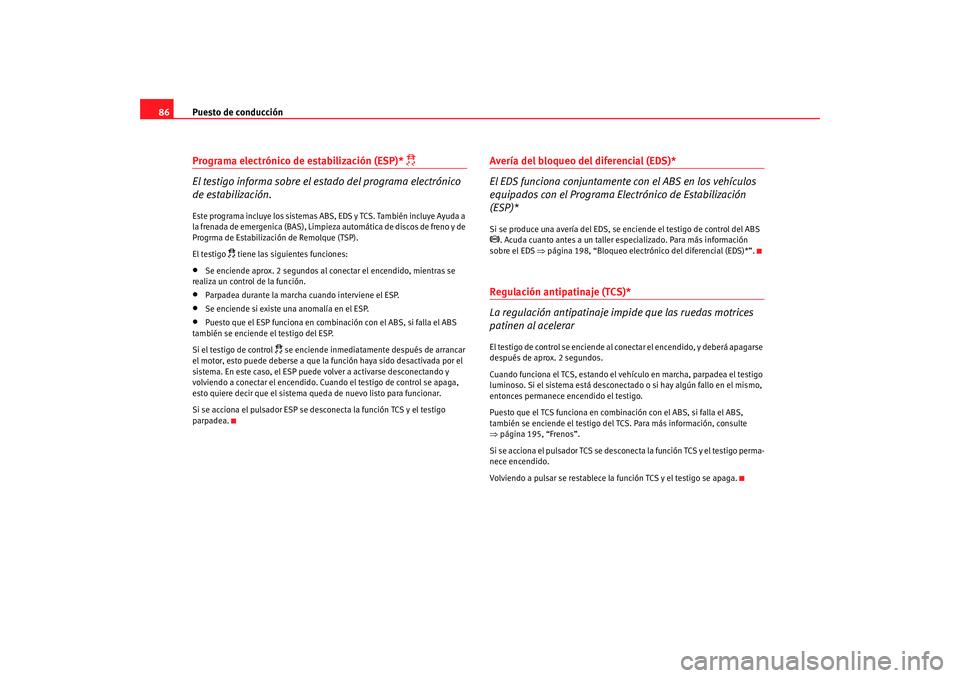

86Programa electrónico de estabilización (ESP)*
El testigo informa sobre el estado del programa electrónico
de estabilización.
Este programa incluye los sistemas ABS, EDS y TCS. También incluye Ayuda a
la frenada de emergenica (BAS), Limpieza automática de discos de freno y de
Progrma de Estabilización de Remolque (TSP).
El testigo
tiene las siguientes funciones:
•
Se enciende aprox. 2 segundos al conectar el encendido, mientras se
realiza un control de la función.
•
Parpadea durante la marcha cuando interviene el ESP.
•
Se enciende si existe una anomalía en el ESP.
•
Puesto que el ESP funciona en combinación con el ABS, si falla el ABS
también se enciende el testigo del ESP.
Si el testigo de control
se enciende inmediatamente después de arrancar
el motor, esto puede deberse a que la función haya sido desactivada por el
sistema. En este caso, el ESP puede volver a activarse desconectando y
volviendo a conectar el encendido. Cuando el testigo de control se apaga,
esto quiere decir que el sistema queda de nuevo listo para funcionar.
Si se acciona el pulsador ESP se desconecta la función TCS y el testigo
parpadea.
Avería del bloqueo del diferencial (EDS)*
El EDS funciona conjuntamente con el ABS en los vehículos
equipados con el Programa Electrónico de Estabilización
(ESP)*Si se produce una avería del EDS, se enciende el testigo de control del ABS . Acuda cuanto antes a un taller especializado. Para más información
sobre el EDS ⇒página 198, “Bloqueo electrónico del diferencial (EDS)*”.Regulación antipatinaje (TCS)*
La regulación antipatinaje im pide que las ruedas motrices
patinen al acelerarEl testigo de control se enciende al conectar el encendido, y deberá apagarse
después de aprox. 2 segundos.
Cuando funciona el TCS, estando el vehículo en marcha, parpadea el testigo
luminoso. Si el sistema está desconectado o si hay algún fallo en el mismo,
entonces permanece encendido el testigo.
Puesto que el TCS funciona en combinación con el ABS, si falla el ABS,
también se enciende el testigo del TCS. Para más información, consulte
⇒ página 195, “Frenos”.
Si se acciona el pulsador TCS se descon ecta la función TCS y el testigo perma-
nece encendido.
Volviendo a pulsar se restablece la función TCS y el testigo se apaga.
AlteaXL_ES Seite 86 Mittwoch, 17. Dezember 2008 6:53 18
Page 88 of 315
Puesto de conducción87
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

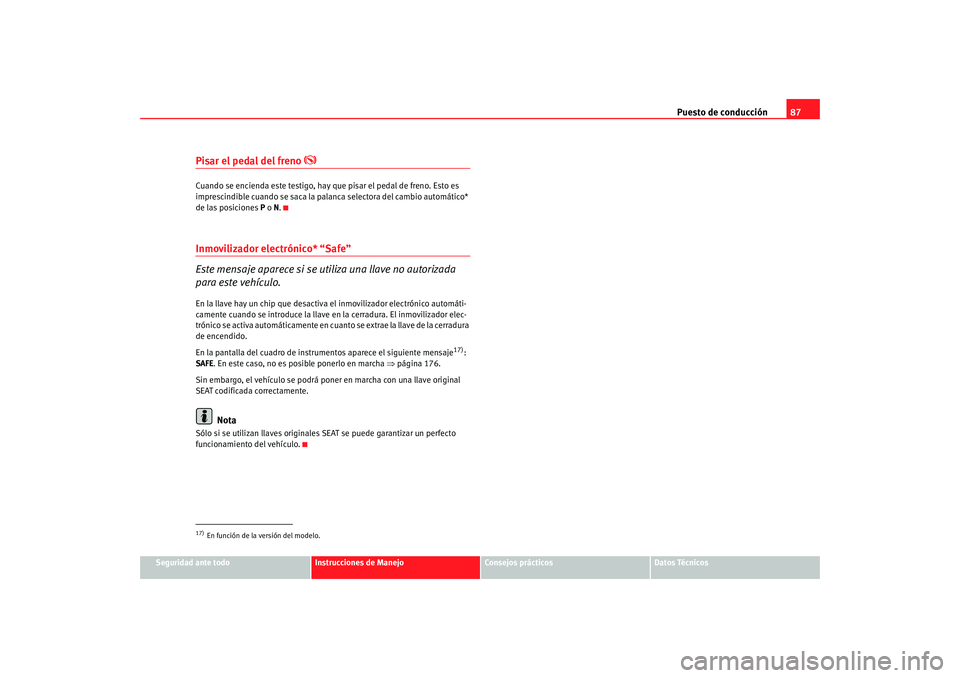

Pisar el pedal del freno
Cuando se encienda este testigo, hay que pisar el pedal de freno. Esto es
imprescindible cuando se saca la pala nca selectora del cambio automático*
de las posiciones P o N.Inmovilizador electrónico* “Safe”
Este mensaje aparece si se utiliza una llave no autorizada
para este vehículo.En la llave hay un chip que desactiva el inmovilizador electrónico automáti-
camente cuando se introduce la llave en la cerradura. El inmovilizador elec-
trónico se activa automáticamente en cuanto se extrae la llave de la cerradura
de encendido.
En la pantalla del cuadro de instru mentos aparece el siguiente mensaje
17):
SAFE . En este caso, no es posible ponerlo en marcha ⇒página 176.
Sin embargo, el vehículo se podrá poner en marcha con una llave original
SEAT codificada correctamente.
Nota
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo.17)En función de la versión del modelo.
AlteaXL_ES Seite 87 Mittwoch, 17. Dezember 2008 6:53 18
Page 89 of 315

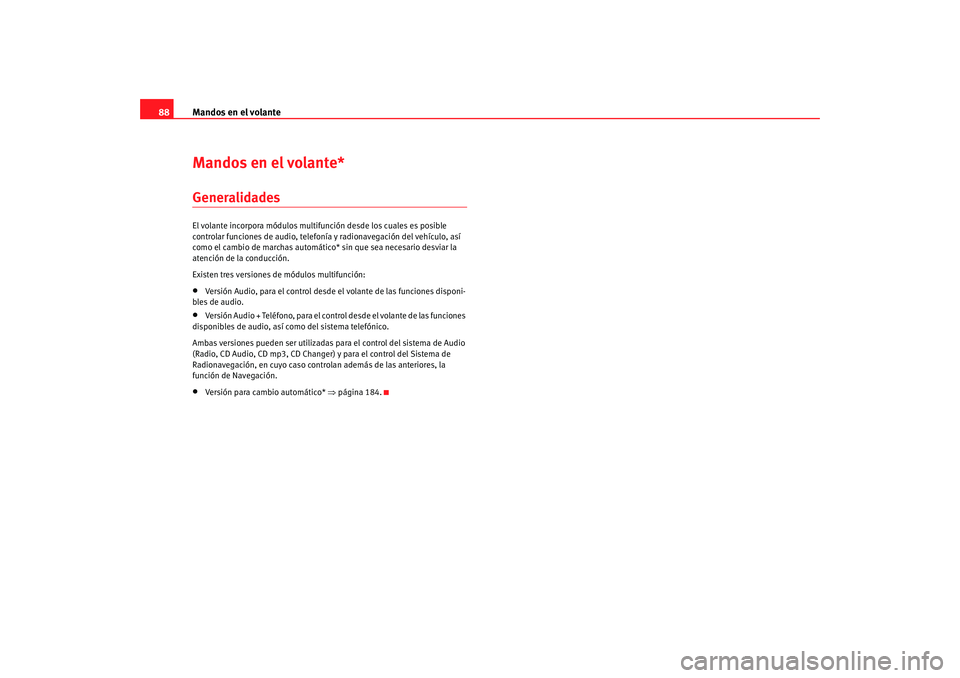

Mandos en el volante
88Mandos en el volante*GeneralidadesEl volante incorpora módulos multif unción desde los cuales es posible
controlar funciones de audio, telefonía y radionavegación del vehículo, así
como el cambio de marchas automático* sin que sea necesario desviar la
atención de la conducción.
Existen tres versiones de módulos multifunción:•
Versión Audio, para el control desde el volante de las funciones disponi-
bles de audio.
•
Versión Audio + Teléfono, para el control desde el volante de las funciones
disponibles de audio, así como del sistema telefónico.
Ambas versiones pueden ser utilizadas para el control del sistema de Audio
(Radio, CD Audio, CD mp3, CD Changer) y para el control del Sistema de
Radionavegación, en cuyo caso controlan además de las anteriores, la
función de Navegación.
•
Versión para cambio automático* ⇒página 184.
AlteaXL_ES Seite 88 Mittwoch, 17. Dezember 2008 6:53 18
Page 90 of 315
Mandos en el volante89
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

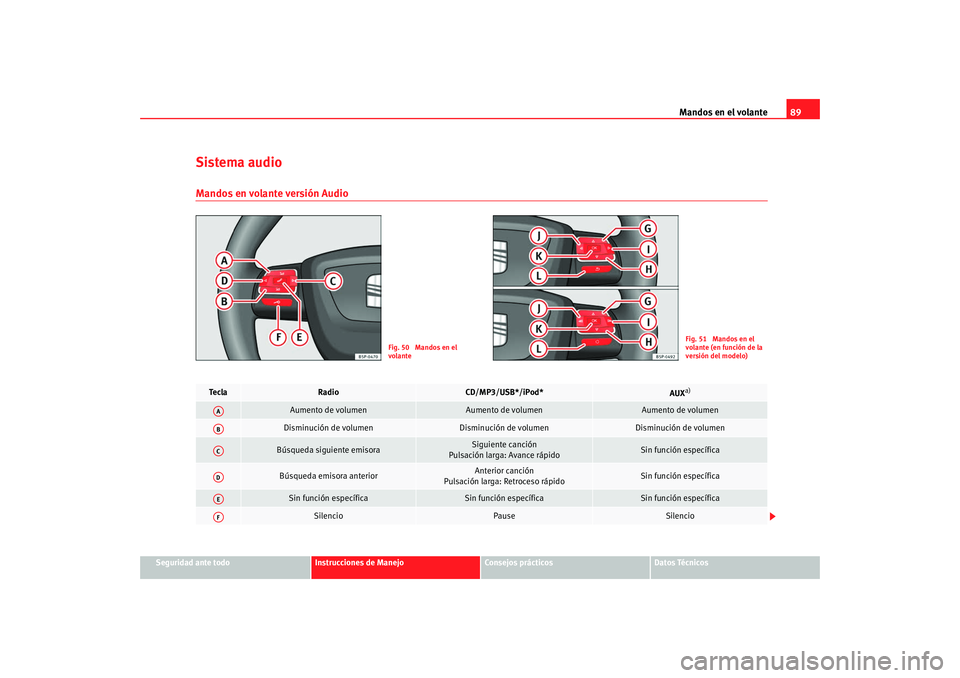

Sistema audioMandos en volante versión Audio
Fig. 50 Mandos en el
volante
Fig. 51 Mandos en el
volante (en función de la
versión del modelo)
Te c l a
Radio
CD/MP3/USB*/iPod*
AUX
a)
Aumento de volumen
Aumento de volumen
Aumento de volumen
Disminución de volumen
Disminución de volumen
Disminución de volumen
Búsqueda siguiente emisora
Siguiente canción
Pulsación larga: Avance rápido
Sin función específica
Búsqueda emisora anterior
Anterior canción
Pulsación larga: Retroceso rápido
Sin función específica
Sin función específica
Sin función específica
Sin función específica
Silencio
Pause
Silencio
AAABACADAEAF
AlteaXL_ES Seite 89 Mittwoch, 17. Dezember 2008 6:53 18
