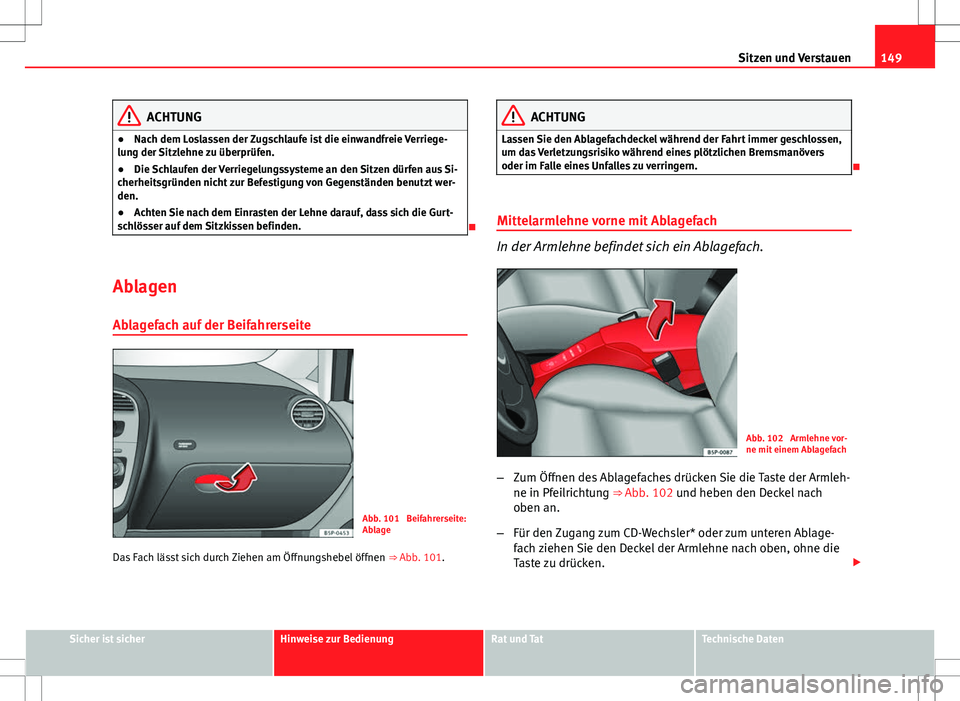

149
Sitzen und Verstauen
ACHTUNG
● Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verriege-
lung der Sitzlehne zu überprüfen.
● Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus Si-
cherheitsgründen nicht zur Befestigung von Gegenständen benutzt wer-
den.
● Achten Sie nach dem Einrasten der Lehne darauf, dass sich die Gurt-
schlösser auf dem Sitzkissen befinden.

Ablagen Ablagefach auf der Beifahrerseite
Abb. 101 Beifahrerseite:
Ablage
Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒ Abb. 101.
ACHTUNG
Lassen Sie den Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers
oder im Falle eines Unfalles zu verringern.

Mittelarmlehne vorne mit Ablagefach
In der Armlehne befindet sich ein Ablagefach.
Abb. 102 Armlehne vor-
ne mit einem Ablagefach
– Zum Öffnen des Ablagefaches drücken Sie die Taste der Armleh-
ne in Pfeilrichtung ⇒ 
Abb. 102 und heben den Deckel nach
oben an.
– Für den Zugang zum CD-Wechsler* oder zum unteren Ablage-
fach ziehen Sie den Deckel der Armlehne nach oben, ohne die
Taste zu drücken. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

150Sitzen und Verstauen
–Zum Schließen des Ablagefaches führen Sie die Armlehne nach
unten.
ACHTUNG
Lassen Sie das Ablagefach während der Fahrt immer geschlossen, um
das Verletzungsrisiko durch die nach oben geklappte Armlehne während
eines plötzlichen Bremsmanövers oder im Falle eines Unfalles zu reduzie-
ren.
Hinweis
Der CD-Wechsler befindet sich in diesem Ablagefach. 
Ablagen unter den Vordersitzen*
Unter jedem Vordersitz befindet sich ein Ablagefach mit De-
ckel.
Abb. 103 Ablagefächer
unter den Vordersitzen Das Fach* ⇒ Abb. 103
A
lässt sich öffnen, indem Sie am Griff ziehen und
den Deckel aufklappen.
Je nach Zug am Griff öffnet sich der Deckel in einem Winkel von 15° oder
60°. Wird der Druck ab der Position 60° fortgesetzt, wird das Fach vollstän-
dig geöffnet.
Den Deckel wieder verschließen, bis er einrastet.
ACHTUNG
● Es dürfen nur Gegenstände mit einem Gewicht von maximal 1,5 kg in
diesem Fach abgelegt werden.
● Achten Sie darauf, dass das Fach während der Fahrt verriegelt ist. Bei
einer Vollbremsung bzw. bei einem Unfall besteht sonst Verletzungsge-
fahr, wenn die Gegenstände herausgeschleudert werden.


151
Sitzen und Verstauen

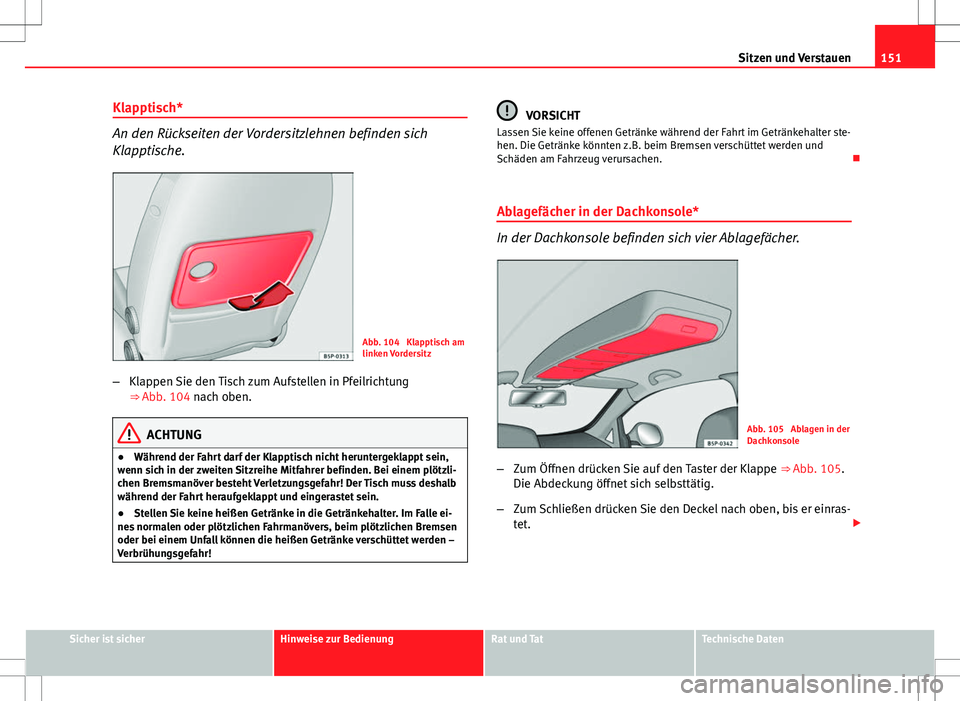

Klapptisch*
An den Rückseiten der Vordersitzlehnen befinden sich
Klapptische.
Abb. 104 Klapptisch am
linken Vordersitz
– Klappen Sie den Tisch zum Aufstellen in Pfeilrichtung
⇒ Abb. 104 nach oben.
ACHTUNG
● Während der Fahrt darf der Klapptisch nicht heruntergeklappt sein,
wenn sich in der zweiten Sitzreihe Mitfahrer befinden. Bei einem plötzli-
chen Bremsmanöver besteht Verletzungsgefahr! Der Tisch muss deshalb
während der Fahrt heraufgeklappt und eingerastet sein.
● Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle ei-
nes normalen oder plötzlichen Fahrmanövers, beim plötzlichen Bremsen
oder bei einem Unfall können die heißen Getränke verschüttet werden –
Verbrühungsgefahr!
VORSICHT
Lassen Sie keine offenen Getränke während der Fahrt im Getränkehalter ste-
hen. Die Getränke könnten z.B. beim Bremsen verschüttet werden und
Schäden am Fahrzeug verursachen. 
Ablagefächer in der Dachkonsole*
In der Dachkonsole befinden sich vier Ablagefächer.
Abb. 105 Ablagen in der
Dachkonsole
– Zum Öffnen drücken Sie auf den Taster der Klappe ⇒ 
Abb. 105.
Die Abdeckung öffnet sich selbsttätig.
– Zum Schließen drücken Sie den Deckel nach oben, bis er einras-
tet. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

152Sitzen und Verstauen

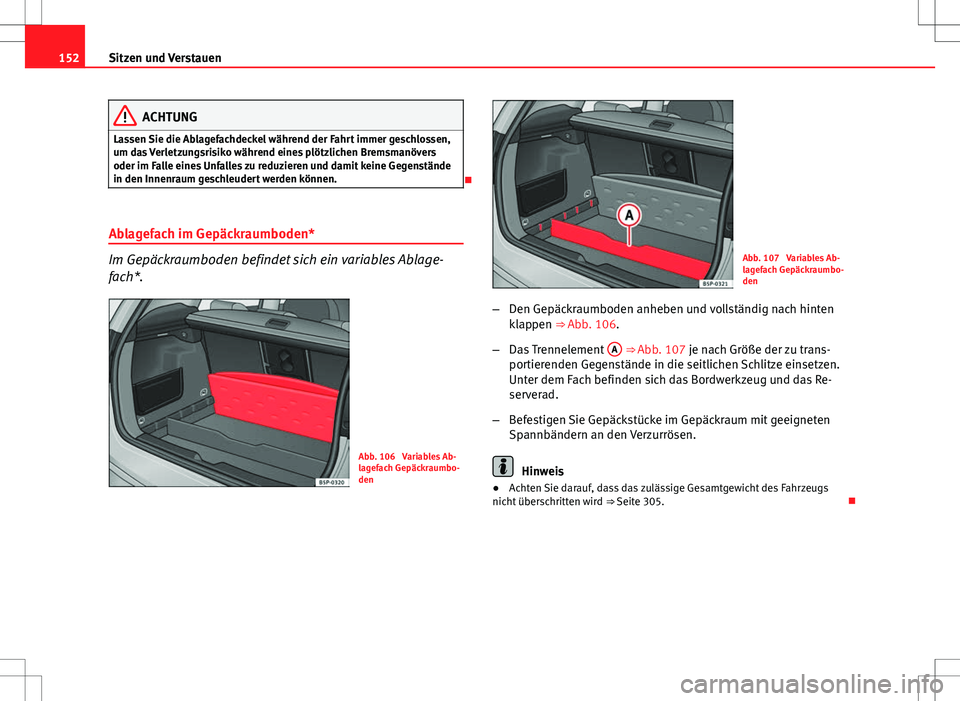

ACHTUNG
Lassen Sie die Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers
oder im Falle eines Unfalles zu reduzieren und damit keine Gegenstände
in den Innenraum geschleudert werden können.

Ablagefach im Gepäckraumboden*
Im Gepäckraumboden befindet sich ein variables Ablage-
fach*.
Abb. 106 Variables Ab-
lagefach Gepäckraumbo-
den
Abb. 107 Variables Ab-
lagefach Gepäckraumbo-
den
– Den Gepäckraumboden anheben und vollständig nach hinten
klappen ⇒ Abb. 106.
– Das Trennelement A
⇒ Abb. 107 je nach Größe der zu trans-
portierenden Gegenstände in die seitlichen Schlitze einsetzen.
Unter dem Fach befinden sich das Bordwerkzeug und das Re-
serverad.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten
Spannbändern an den Verzurrösen.
Hinweis
● Achten Sie darauf, dass das zulässige Gesamtgewicht des Fahrzeugs
nicht überschritten wird ⇒ Seite 305. 

153
Sitzen und Verstauen

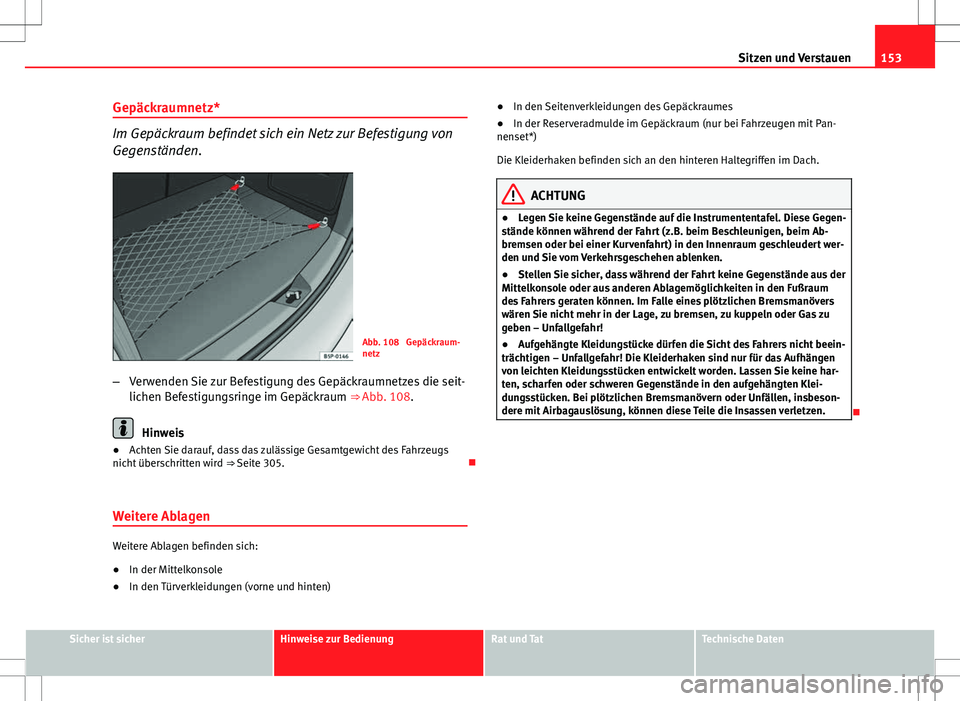

Gepäckraumnetz*
Im Gepäckraum befindet sich ein Netz zur Befestigung von
Gegenständen.
Abb. 108 Gepäckraum-
netz
– Verwenden Sie zur Befestigung des Gepäckraumnetzes die seit-
lichen Befestigungsringe im Gepäckraum ⇒ Abb. 108.
Hinweis
● Achten Sie darauf, dass das zulässige Gesamtgewicht des Fahrzeugs
nicht überschritten wird ⇒ Seite 305. 
Weitere Ablagen
Weitere Ablagen befinden sich:
● In der Mittelkonsole
● In den Türverkleidungen (vorne und hinten) ●
In den Seitenverkleidungen des Gepäckraumes
● In der Reserveradmulde im Gepäckraum (nur bei Fahrzeugen mit Pan-
nenset*)
Die Kleiderhaken befinden sich an den hinteren Haltegriffen im Dach.
ACHTUNG
● Legen Sie keine Gegenstände auf die Instrumententafel. Diese Gegen-
stände können während der Fahrt (z.B. beim Beschleunigen, beim Ab-
bremsen oder bei einer Kurvenfahrt) in den Innenraum geschleudert wer-
den und Sie vom Verkehrsgeschehen ablenken.
● Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Mittelkonsole oder aus anderen Ablagemöglichkeiten in den Fußraum
des Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers
wären Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu
geben – Unfallgefahr!
● Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen
von leichten Kleidungsstücken entwickelt worden. Lassen Sie keine har-
ten, scharfen oder schweren Gegenstände in den aufgehängten Klei-
dungsstücken. Bei plötzlichen Bremsmanövern oder Unfällen, insbeson-
dere mit Airbagauslösung, können diese Teile die Insassen verletzen.

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

154Sitzen und Verstauen
Getränkehalter vorne
Abb. 109 Getränkehalter
vorne
In der Mittelkonsole vor dem Schalthebel befinden sich zwei Getränkehalter
⇒  Abb. 109.
ACHTUNG
● Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle ei-
nes normalen oder plötzlichen Fahrmanövers, beim plötzlichen Bremsen
oder bei einem Unfall können die heißen Getränke verschüttet werden –
Verbrühungsgefahr!
● Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzel-
lan), bei einem Unfall besteht Verletzungsgefahr.
 Hinterer Getränkehalter*/Armauflage*
Abb. 110 Getränkehalter
hinten öffnen
Abb. 111 Getränkehalter
hinten Armauflage
Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung
⇒ Abb. 110 1
. 

155
Sitzen und Verstauen

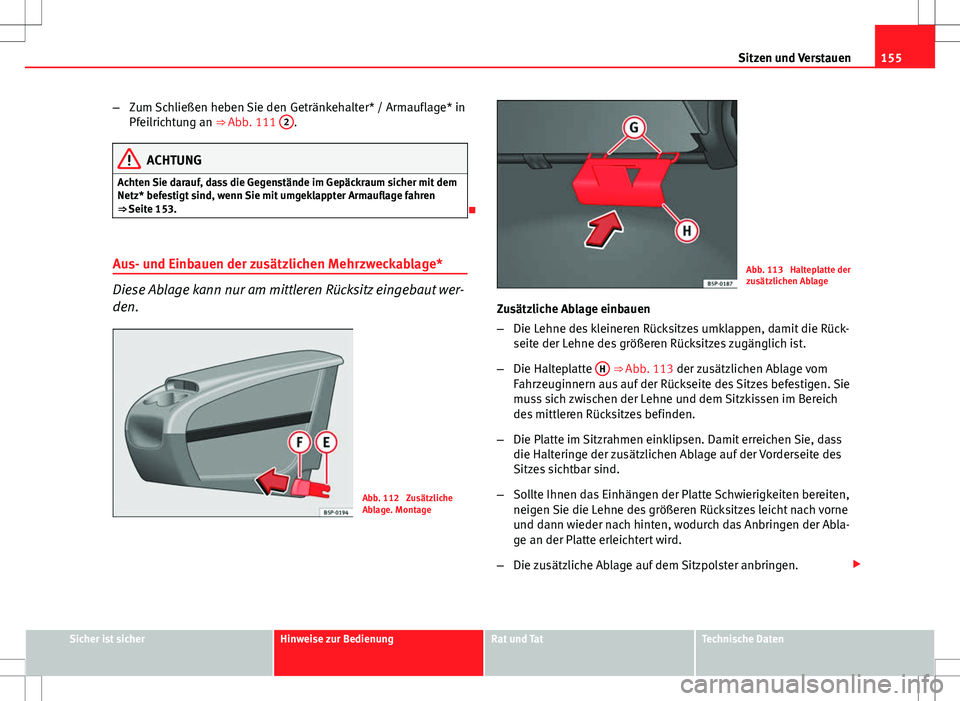

– Zum Schließen heben Sie den Getränkehalter* / Armauflage* in
Pfeilrichtung an ⇒ Abb. 111 2
.
ACHTUNG
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒  Seite 153.

Aus- und Einbauen der zusätzlichen Mehrzweckablage*
Diese Ablage kann nur am mittleren Rücksitz eingebaut wer-
den.
Abb. 112 Zusätzliche
Ablage. Montage
Abb. 113 Halteplatte der
zusätzlichen Ablage
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte H
⇒ Abb. 113 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückseite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass
die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten,
neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der Abla-
ge an der Platte erleichtert wird.
– Die zusätzliche Ablage auf dem Sitzpolster anbringen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

156Sitzen und Verstauen

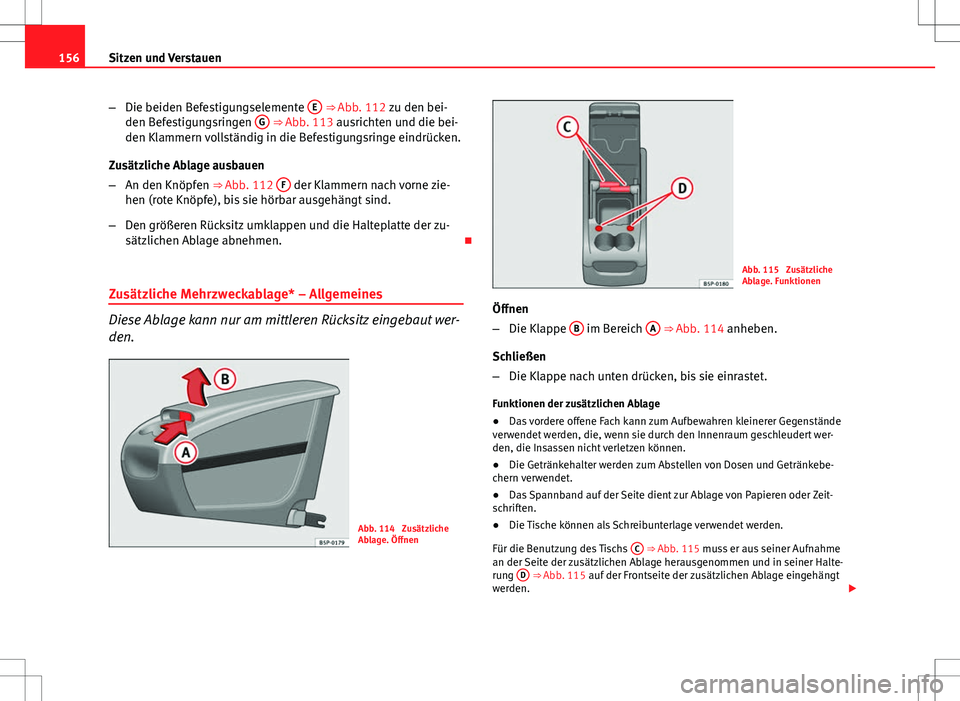

–Die beiden Befestigungselemente E
⇒ Abb. 112 zu den bei-
den Befestigungsringen G ⇒ Abb. 113 ausrichten und die bei-
den Klammern vollständig in die Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒ Abb. 112 F
der Klammern nach vorne zie-
hen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zu-
sätzlichen Ablage abnehmen. 
Zusätzliche Mehrzweckablage* – Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut wer-
den.
Abb. 114 Zusätzliche
Ablage. Öffnen
Abb. 115 Zusätzliche
Ablage. Funktionen
Öffnen
– Die Klappe B
im Bereich A ⇒ Abb. 114 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.
Funktionen der zusätzlichen Ablage
● Das vordere offene Fach kann zum Aufbewahren kleinerer Gegenstände
verwendet werden, die, wenn sie durch den Innenraum geschleudert wer-
den, die Insassen nicht verletzen können.
● Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.
● Das Spannband auf der Seite dient zur Ablage von Papieren oder Zeit-
schriften.
● Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs C

⇒  Abb. 115 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
rung D

⇒  Abb. 115 auf der Frontseite der zusätzlichen Ablage eingehängt
werden. 

157
Sitzen und Verstauen

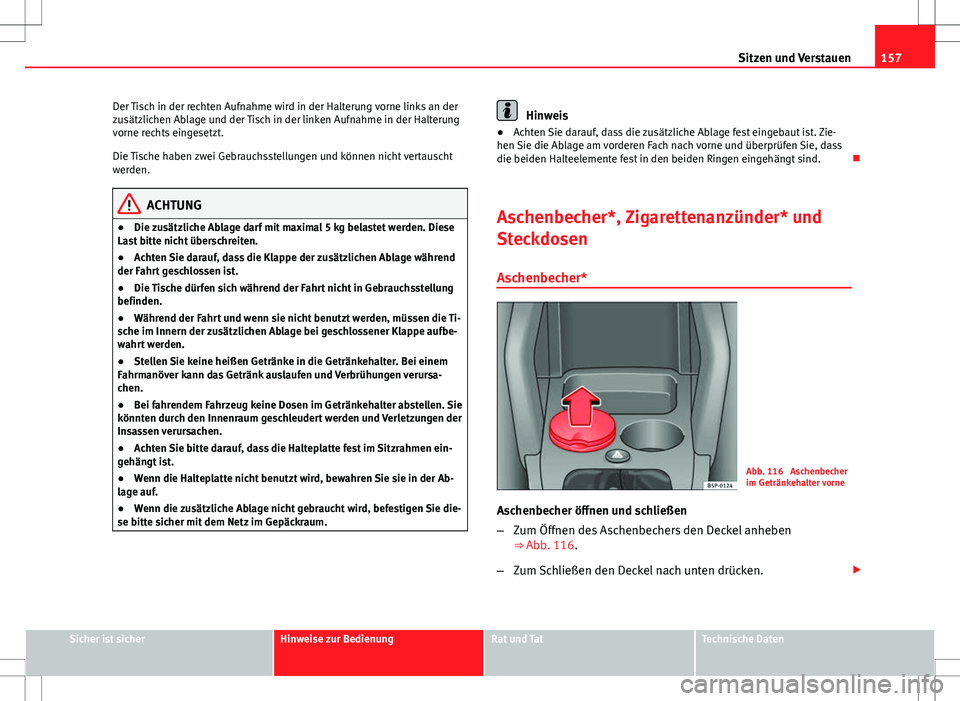

Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsstellungen und können nicht vertauscht
werden.
ACHTUNG
● Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.
● Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
● Die Tische dürfen sich während der Fahrt nicht in Gebrauchsstellung
befinden.
● Während der Fahrt und wenn sie nicht benutzt werden, müssen die Ti-
sche im Innern der zusätzlichen Ablage bei geschlossener Klappe aufbe-
wahrt werden.
● Stellen Sie keine heißen Getränke in die Getränkehalter. Bei einem
Fahrmanöver kann das Getränk auslaufen und Verbrühungen verursa-
chen.
● Bei fahrendem Fahrzeug keine Dosen im Getränkehalter abstellen. Sie
könnten durch den Innenraum geschleudert werden und Verletzungen der
Insassen verursachen.
● Achten Sie bitte darauf, dass die Halteplatte fest im Sitzrahmen ein-
gehängt ist.
● Wenn die Halteplatte nicht benutzt wird, bewahren Sie sie in der Ab-
lage auf.
● Wenn die zusätzliche Ablage nicht gebraucht wird, befestigen Sie die-
se bitte sicher mit dem Netz im Gepäckraum.
Hinweis
● Achten Sie darauf, dass die zusätzliche Ablage fest eingebaut ist. Zie-
hen Sie die Ablage am vorderen Fach nach vorne und überprüfen Sie, dass
die beiden Halteelemente fest in den beiden Ringen eingehängt sind. 
Aschenbecher*, Zigarettenanzünder* und
Steckdosen Aschenbecher*
Abb. 116 Aschenbecher
im Getränkehalter vorne
Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers den Deckel anheben
⇒ 
Abb. 116.
– Zum Schließen den Deckel nach unten drücken. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

158Sitzen und Verstauen
Aschenbecher leeren
–Den Aschenbecher herausnehmen und leeren.
ACHTUNG
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.

Zigarettenanzünder*
Abb. 117 Der Zigaret-
tenanzünder befindet
sich in der Steckdose der
vorderen Mittelkonsole
– Drücken Sie den Zigarettenanzünder ⇒ 
Abb. 117 zum Einschal-
ten hinein ⇒ 
.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die
Zigarette an der glühenden Heizspirale an.
ACHTUNG
● Eine unsachgemäße Benutzung des Zigarettenanzünders kann zu Ver-
letzungen führen oder einen Brand verursachen.
● Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
● Der Zigarettenanzünder funktioniert bei eingeschalteter Zündung
bzw. bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsich-
tigt im Fahrzeug zurückgelassen werden – Brandgefahr!

