Seat Altea XL 2010 Betriebsanleitung (in German)

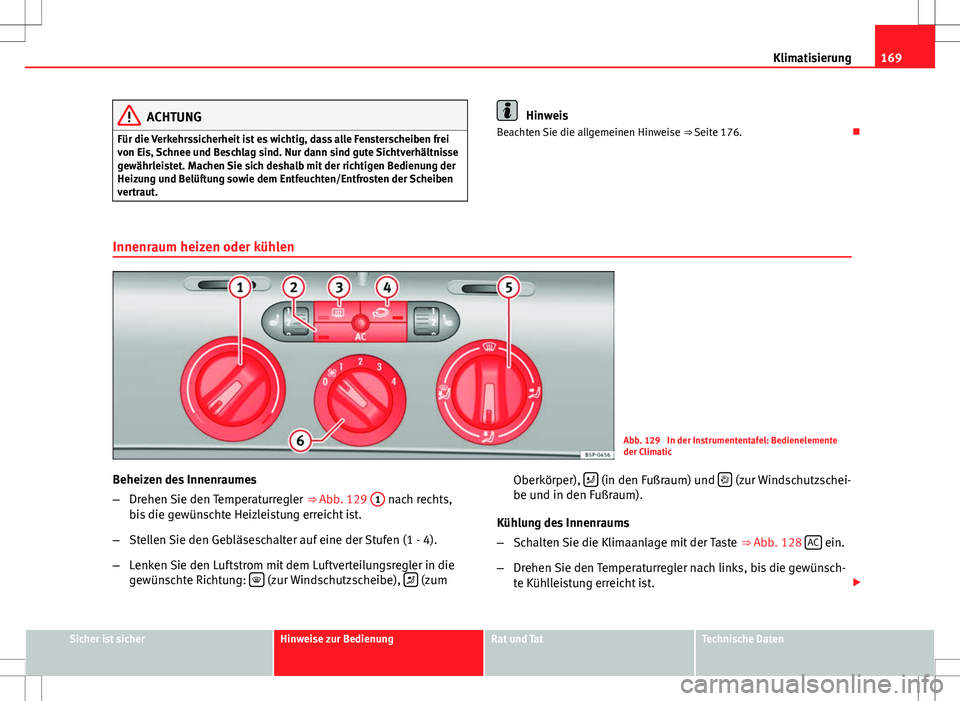

169
Klimatisierung
ACHTUNG
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.Hinweis
Beachten Sie die allgemeinen Hinweise ⇒ Seite 176. 
Innenraum heizen oder kühlen
Abb. 129 In der Instrumententafel: Bedienelemente
der Climatic
Beheizen des Innenraumes
– Drehen Sie den Temperaturregler ⇒ Abb. 129 1
nach rechts,
bis die gewünschte Heizleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die
gewünschte Richtung: 
(zur Windschutzscheibe),  (zumOberkörper),

(in den Fußraum) und  (zur Windschutzschei-
be und in den Fußraum).
Kühlung des Innenraums
– Schalten Sie die Klimaanlage mit der Taste ⇒ Abb. 128 AC
ein.
– Drehen Sie den Temperaturregler nach links, bis die gewünsch-
te Kühlleistung erreicht ist. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

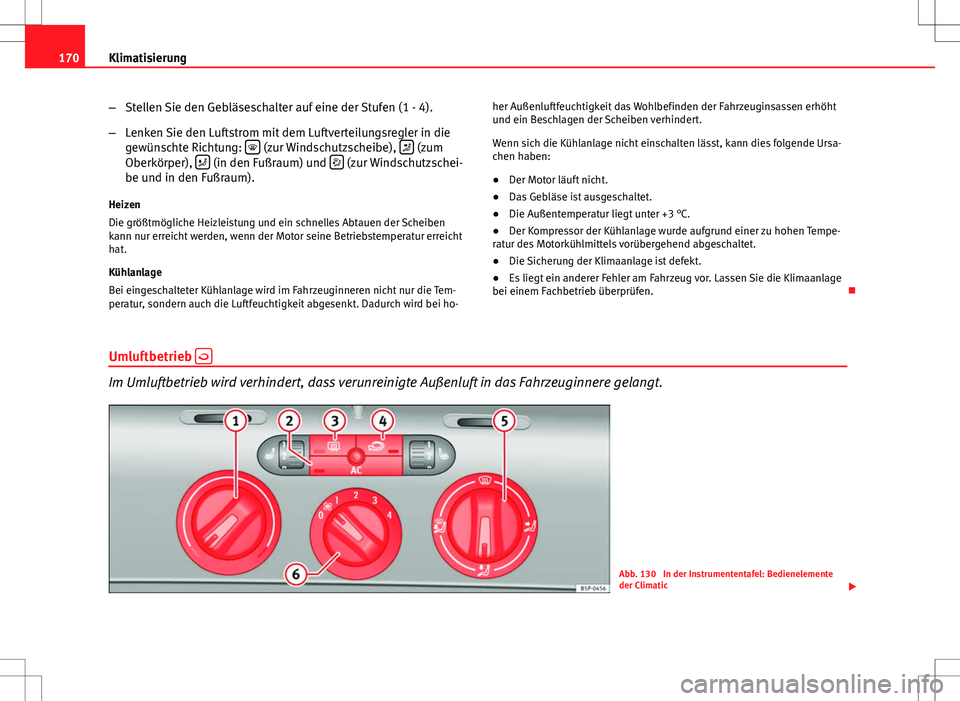

170Klimatisierung
–Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die
gewünschte Richtung: 
(zur Windschutzscheibe),  (zum
Oberkörper),  (in den Fußraum) und  (zur Windschutzschei-
be und in den Fußraum).
Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Motor seine Betriebstemperatur erreicht
hat.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Fahrzeuginneren nicht nur die Tem-
peratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei ho- her Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht
und ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursa-
chen haben:
●
Der Motor läuft nicht.
● Das Gebläse ist ausgeschaltet.
● Die Außentemperatur liegt unter +3 °C.
● Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Tempe-
ratur des Motorkühlmittels vorübergehend abgeschaltet.
● Die Sicherung der Klimaanlage ist defekt.
● Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen. 
Umluftbetrieb 
Im Umluftbetrieb wird verhindert, dass verunreinigte Außenluft in das Fahrzeuginnere gelangt.
Abb. 130 In der Instrumententafel: Bedienelemente
der Climatic


171
Klimatisierung

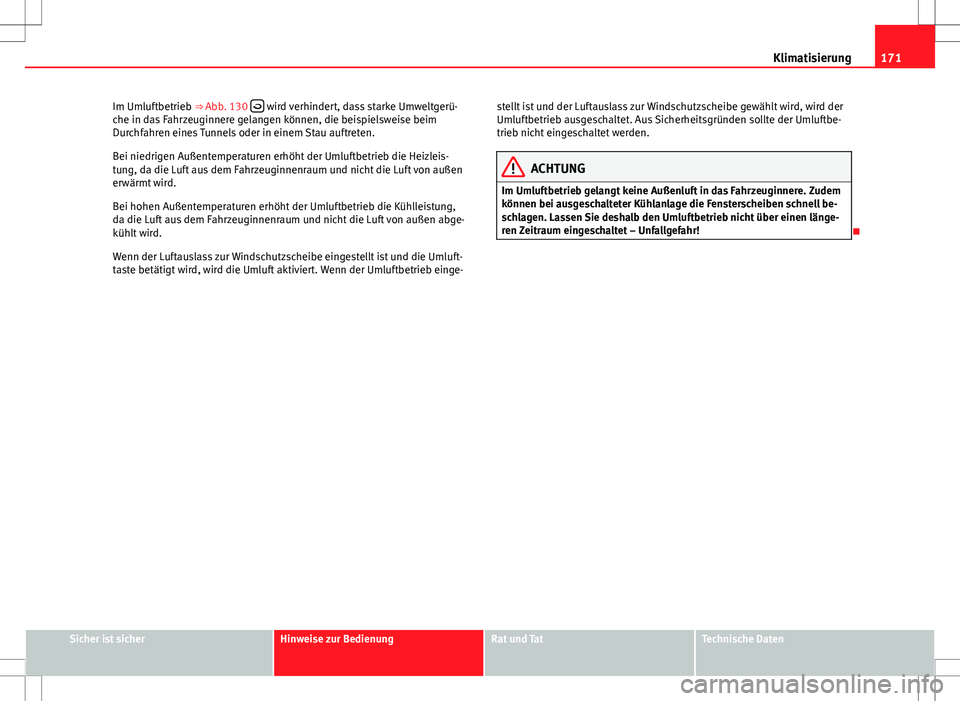

Im Umluftbetrieb ⇒ Abb. 130 
wird verhindert, dass starke Umweltgerü-
che in das Fahrzeuginnere gelangen können, die beispielsweise beim
Durchfahren eines Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleis-
tung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abge-
kühlt wird.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umluft-
taste betätigt wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb einge- stellt ist und der Luftauslass zur Windschutzscheibe gewählt wird, wird der
Umluftbetrieb ausgeschaltet. Aus Sicherheitsgründen sollte der Umluftbe-
trieb nicht eingeschaltet werden.
ACHTUNG
Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell be-
schlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen länge-
ren Zeitraum eingeschaltet – Unfallgefahr!

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

172Klimatisierung

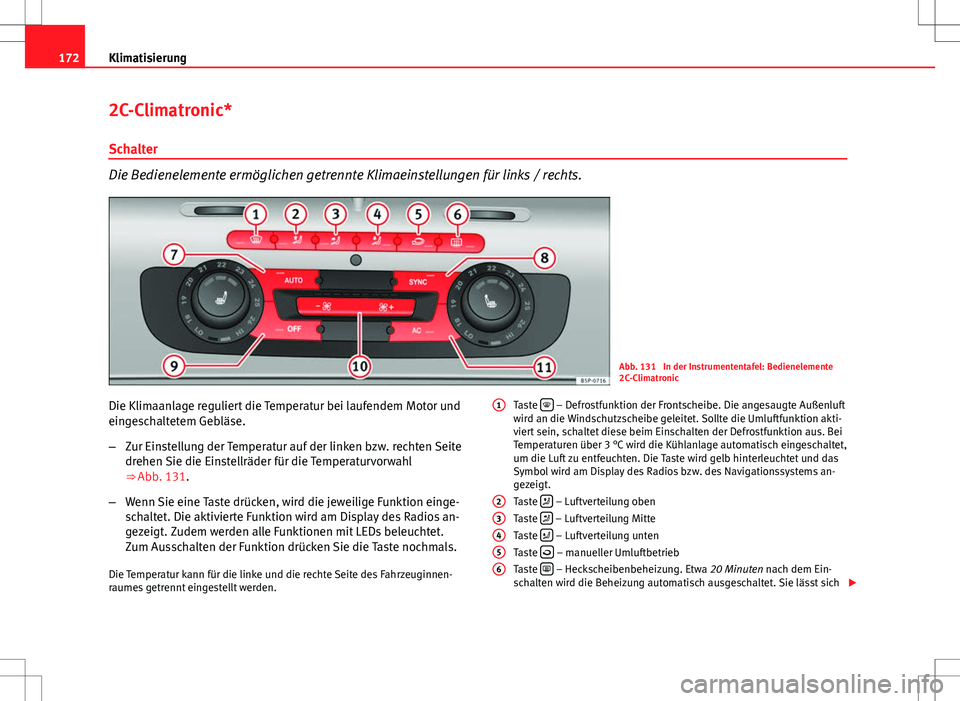

2C-Climatronic*
Schalter
Die Bedienelemente ermöglichen getrennte Klimaeinstellungen für links / rechts.
Abb. 131 In der Instrumententafel: Bedienelemente
2C-Climatronic
Die Klimaanlage reguliert die Temperatur bei laufendem Motor und
eingeschaltetem Gebläse.
– Zur Einstellung der Temperatur auf der linken bzw. rechten Seite
drehen Sie die Einstellräder für die Temperaturvorwahl
⇒ Abb. 131.
– Wenn Sie eine Taste drücken, wird die jeweilige Funktion einge-
schaltet. Die aktivierte Funktion wird am Display des Radios an-
gezeigt. Zudem werden alle Funktionen mit LEDs beleuchtet.
Zum Ausschalten der Funktion drücken Sie die Taste nochmals.
Die Temperatur kann für die linke und die rechte Seite des Fahrzeuginnen-
raumes getrennt eingestellt werden. Taste

– Defrostfunktion der Frontscheibe. Die angesaugte Außenluft
wird an die Windschutzscheibe geleitet. Sollte die Umluftfunktion akti-
viert sein, schaltet diese beim Einschalten der Defrostfunktion aus. Bei
Temperaturen über 3 °C wird die Kühlanlage automatisch eingeschaltet,
um die Luft zu entfeuchten. Die Taste wird gelb hinterleuchtet und das
Symbol wird am Display des Radios bzw. des Navigationssystems an-
gezeigt.
Taste 
– Luftverteilung oben
Taste  – Luftverteilung Mitte
Taste  – Luftverteilung unten
Taste  – manueller Umluftbetrieb
Taste  – Heckscheibenbeheizung. Etwa 20 Minuten nach dem Ein-
schalten wird die Beheizung automatisch ausgeschaltet. Sie lässt sich 
1
23456

173
Klimatisierung
aber auch vorzeitig durch erneutes Drücken der Taste ausschalten. Die
Taste wird gelb hinterleuchtet und das Symbol erscheint am Display.
Taste AUTO
– Automatische Temperatur-, Gebläse- und Luftverteilungs-
regelung ⇒  Seite 174
Taste SYNC
– Gleichschaltung 2-Zonen
Taste OFF – Ein- und Ausschalten der 2C-Climatronic
⇒ Seite 175
Gebläseregler ⇒  Seite 175
Taste AC
– Zum Einschalten der Klimaanlage
ACHTUNG
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.

7
891011

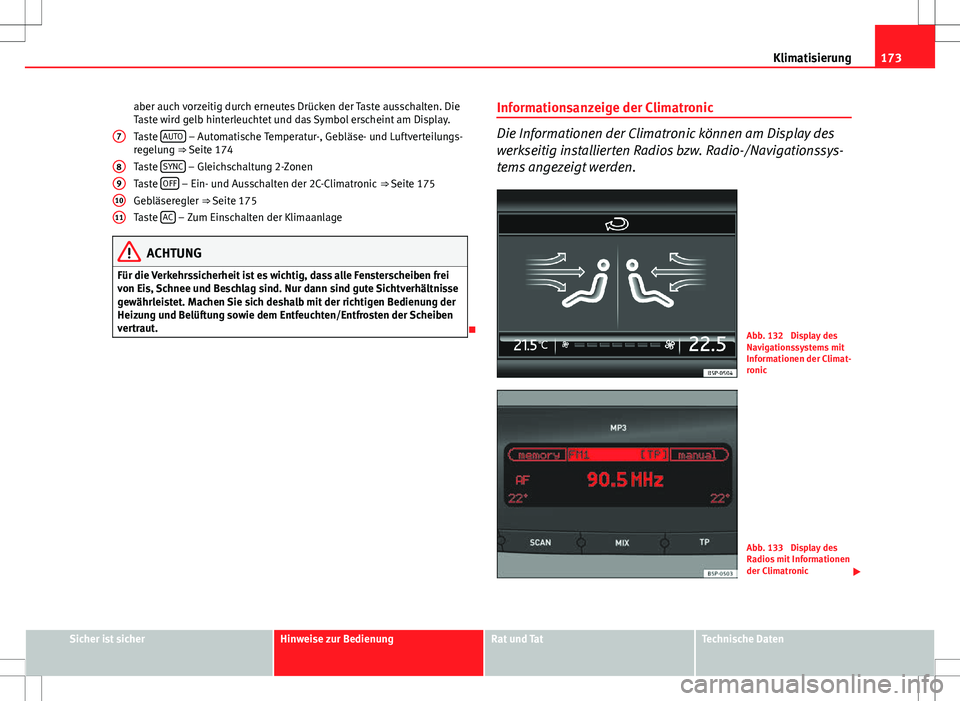

Informationsanzeige der Climatronic
Die Informationen der Climatronic können am Display des
werkseitig installierten Radios bzw. Radio-/Navigationssys-
tems angezeigt werden.
Abb. 132 Display des
Navigationssystems mit
Informationen der Climat-
ronic
Abb. 133 Display des
Radios mit Informationen
der Climatronic

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

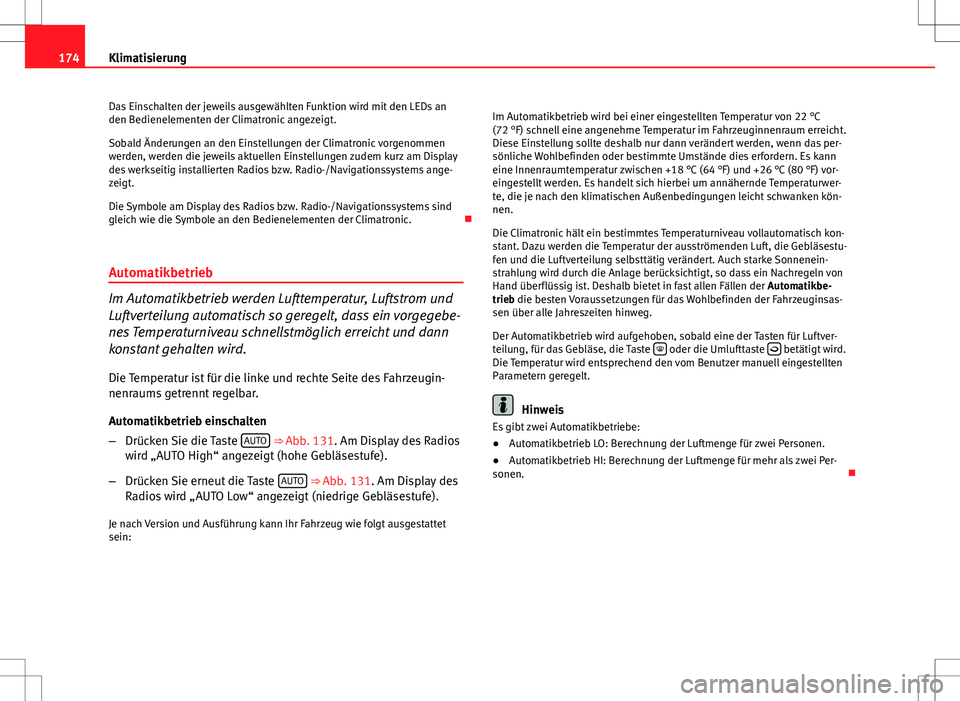

174Klimatisierung
Das Einschalten der jeweils ausgewählten Funktion wird mit den LEDs an
den Bedienelementen der Climatronic angezeigt.
Sobald Änderungen an den Einstellungen der Climatronic vorgenommen
werden, werden die jeweils aktuellen Einstellungen zudem kurz am Display
des werkseitig installierten Radios bzw. Radio-/Navigationssystems ange-
zeigt.
Die Symbole am Display des Radios bzw. Radio-/Navigationssystems sind
gleich wie die Symbole an den Bedienelementen der Climatronic. 
Automatikbetrieb
Im Automatikbetrieb werden Lufttemperatur, Luftstrom und
Luftverteilung automatisch so geregelt, dass ein vorgegebe-
nes Temperaturniveau schnellstmöglich erreicht und dann
konstant gehalten wird. Die Temperatur ist für die linke und rechte Seite des Fahrzeugin-
nenraums getrennt regelbar.
Automatikbetrieb einschalten
– Drücken Sie die Taste AUTO
⇒ 
Abb. 131. Am Display des Radios
wird „AUTO High“ angezeigt (hohe Gebläsestufe).
– Drücken Sie erneut die Taste AUTO
⇒ 
Abb. 131. Am Display des
Radios wird „AUTO Low“ angezeigt (niedrige Gebläsestufe).
Je nach Version und Ausführung kann Ihr Fahrzeug wie folgt ausgestattet
sein: Im Automatikbetrieb wird bei einer eingestellten Temperatur von 22 °C
(72 °F) schnell eine angenehme Temperatur im Fahrzeuginnenraum erreicht.
Diese Einstellung sollte deshalb nur dann verändert werden, wenn das per-
sönliche Wohlbefinden oder bestimmte Umstände dies erfordern. Es kann
eine Innenraumtemperatur zwischen +18 °C (64 °F) und +26 °C (80 °F) vor-
eingestellt werden. Es handelt sich hierbei um annähernde Temperaturwer-
te, die je nach den klimatischen Außenbedingungen leicht schwanken kön-
nen.
Die Climatronic hält ein bestimmtes Temperaturniveau vollautomatisch kon-
stant. Dazu werden die Temperatur der ausströmenden Luft, die Gebläsestu-
fen und die Luftverteilung selbsttätig verändert. Auch starke Sonnenein-
strahlung wird durch die Anlage berücksichtigt, so dass ein Nachregeln von
Hand überflüssig ist. Deshalb bietet in fast allen Fällen der
Automatikbe-
trieb die besten Voraussetzungen für das Wohlbefinden der Fahrzeuginsas-
sen über alle Jahreszeiten hinweg.
Der Automatikbetrieb wird aufgehoben, sobald eine der Tasten für Luftver-
teilung, für das Gebläse, die Taste 
oder die Umlufttaste  betätigt wird.
Die Temperatur wird entsprechend den vom Benutzer manuell eingestellten
Parametern geregelt.
Hinweis
Es gibt zwei Automatikbetriebe:
● Automatikbetrieb LO: Berechnung der Luftmenge für zwei Personen.
● Automatikbetrieb HI: Berechnung der Luftmenge für mehr als zwei Per-
sonen. 

175
Klimatisierung
Manueller Betrieb
Im manuellen Betrieb können die Lufttemperatur, Luftstrom und Luftverteilung selbst bestimmt werden.
Abb. 134 Bedienelemente der 2C-Climatronic an der
Instrumententafel.
Manuellen Betrieb einschalten
– Zum Einschalten des manuellen Betriebs betätigen Sie eine der
Tasten ⇒ Abb. 134 1
bis 5 oder aber die Gebläsetasten 10.
Die jeweils eingestellte Funktion wird am Display des Radios
bzw. des Navigationssystems angezeigt.
Temperatur
Es gibt für die linke und rechte Seite des Fahrzeuginnenraums getrennte
Temperaturregler. Die eingestellte Temperatur wird im Display oberhalb des
jeweiligen Reglers angezeigt. Es kann eine Innenraumtemperatur zwischen
+18 °C (64 °F) und +26 °C (80 °F) voreingestellt werden. Es handelt sich
hierbei um annähernde Temperaturwerte, die je nach den klimatischen Au-
ßenbedingungen leicht schwanken können.
Bei einer Temperaturvorwahl unter 18 °C (64 °F) wird am Display LO ange-
zeigt. Die Anlage läuft mit maximaler Kühlleistung, die Temperatur wird
nicht geregelt. Bei einer Temperaturvorwahl über 26 °C (80 °F) wird am Display
HI ange-
zeigt. Die Anlage läuft mit maximaler Heizleistung, die Temperatur wird
nicht geregelt.
Gebläse
Das Gebläse kann über die Tasten 10
stufenlos eingestellt werden. Das Ge-
bläse sollte immer auf der untersten Stufe laufen, damit jederzeit Frischluft
ins Fahrzeug gelangt. Durch Drücken der Taste  bis auf das Minimum -1
wird die Climatronic abgeschaltet.
Luftverteilung
Mit den Tasten 
,  und  lässt sich die Luftverteilung regeln. Zusätzlich
können damit einige Luftaustrittsdüsen separat geöffnet oder geschlossen
werden.
Klimaanlage ein-/ausschalten
Bei gedrückter Taste AC
(LED leuchtet auf) ist die Klimaanlage eingeschal-
tet. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

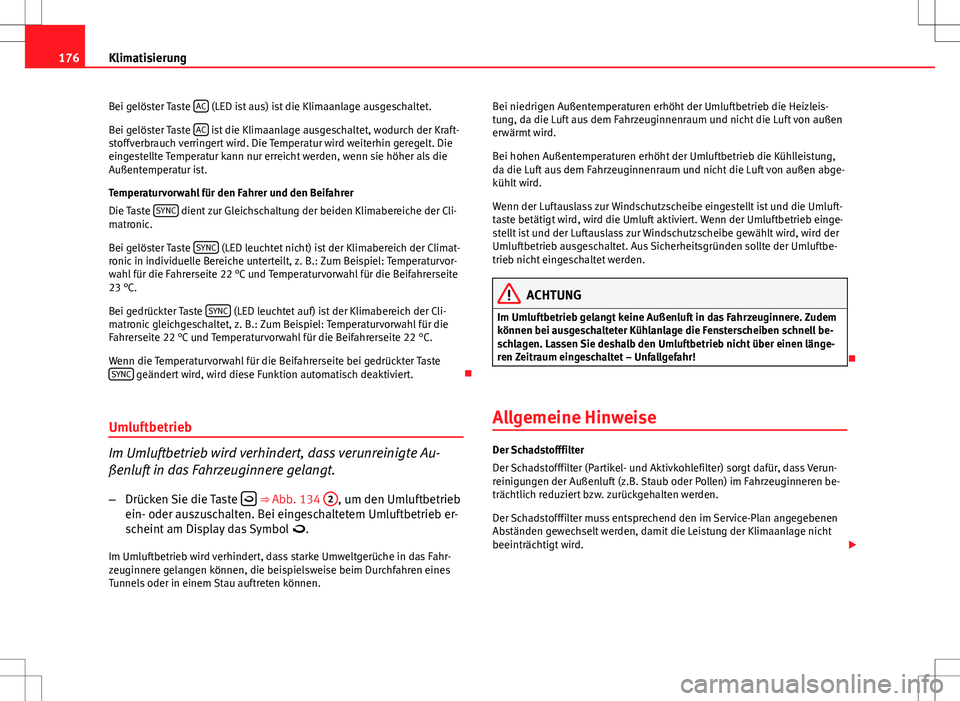

176Klimatisierung
Bei gelöster Taste AC
(LED ist aus) ist die Klimaanlage ausgeschaltet.
Bei gelöster Taste AC
ist die Klimaanlage ausgeschaltet, wodurch der Kraft-
stoffverbrauch verringert wird. Die Temperatur wird weiterhin geregelt. Die
eingestellte Temperatur kann nur erreicht werden, wenn sie höher als die
Außentemperatur ist.
Temperaturvorwahl für den Fahrer und den Beifahrer
Die Taste SYNC
dient zur Gleichschaltung der beiden Klimabereiche der Cli-
matronic.
Bei gelöster Taste SYNC
(LED leuchtet nicht) ist der Klimabereich der Climat-
ronic in individuelle Bereiche unterteilt, z. B.: Zum Beispiel: Temperaturvor-
wahl für die Fahrerseite 22 °C und Temperaturvorwahl für die Beifahrerseite
23 °C.
Bei gedrückter Taste SYNC
(LED leuchtet auf) ist der Klimabereich der Cli-
matronic gleichgeschaltet, z. B.: Zum Beispiel: Temperaturvorwahl für die
Fahrerseite 22 °C und Temperaturvorwahl für die Beifahrerseite 22 °C.
Wenn die Temperaturvorwahl für die Beifahrerseite bei gedrückter Taste SYNC
geändert wird, wird diese Funktion automatisch deaktiviert. 
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Au-
ßenluft in das Fahrzeuginnere gelangt.
– Drücken Sie die Taste 
⇒ Abb. 134
2, um den Umluftbetrieb
ein- oder auszuschalten. Bei eingeschaltetem Umluftbetrieb er-
scheint am Display das Symbol .
Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahr-
zeuginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten können. Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleis-
tung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abge-
kühlt wird.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umluft-
taste betätigt wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb einge-
stellt ist und der Luftauslass zur Windschutzscheibe gewählt wird, wird der
Umluftbetrieb ausgeschaltet. Aus Sicherheitsgründen sollte der Umluftbe-
trieb nicht eingeschaltet werden.
ACHTUNG
Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell be-
schlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen länge-
ren Zeitraum eingeschaltet – Unfallgefahr!

Allgemeine Hinweise
Der Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verun-
reinigungen der Außenluft (z.B. Staub oder Pollen) im Fahrzeuginneren be-
trächtlich reduziert bzw. zurückgehalten werden.
Der Schadstofffilter muss entsprechend den im Service-Plan angegebenen
Abständen gewechselt werden, damit die Leistung der Klimaanlage nicht
beeinträchtigt wird. 

177
Klimatisierung

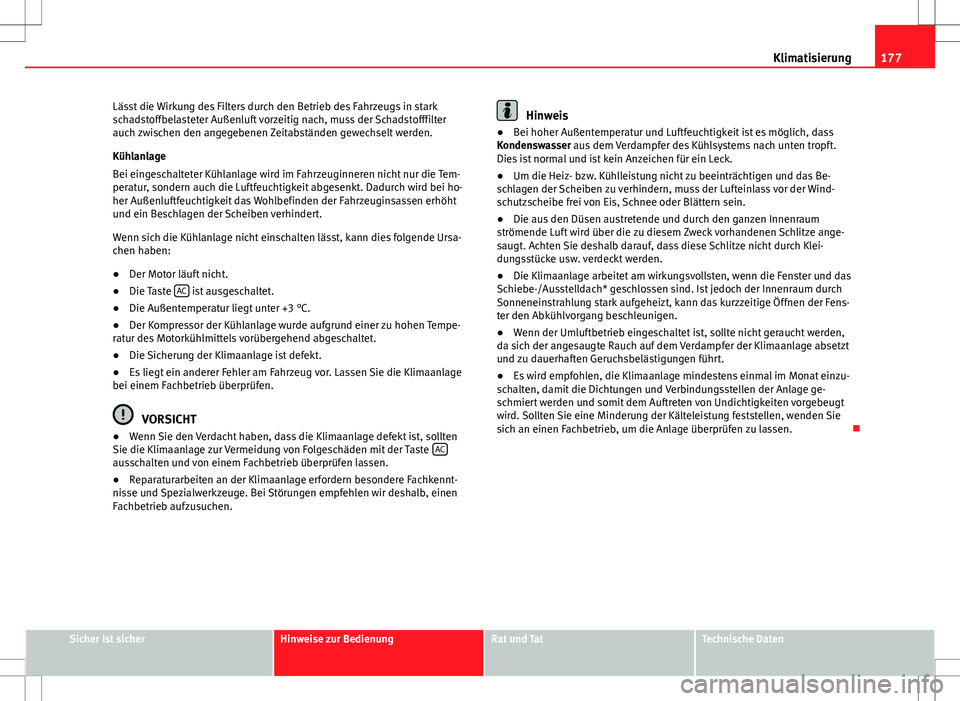

Lässt die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark
schadstoffbelasteter Außenluft vorzeitig nach, muss der Schadstofffilter
auch zwischen den angegebenen Zeitabständen gewechselt werden.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Fahrzeuginneren nicht nur die Tem-
peratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei ho-
her Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht
und ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursa-
chen haben:
● Der Motor läuft nicht.
● Die Taste AC
ist ausgeschaltet.
● Die Außentemperatur liegt unter +3 °C.
● Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Tempe-
ratur des Motorkühlmittels vorübergehend abgeschaltet.
● Die Sicherung der Klimaanlage ist defekt.
● Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen.
VORSICHT
● Wenn Sie den Verdacht haben, dass die Klimaanlage defekt ist, sollten
Sie die Klimaanlage zur Vermeidung von Folgeschäden mit der Taste AC
ausschalten und von einem Fachbetrieb überprüfen lassen.
●
Reparaturarbeiten an der Klimaanlage erfordern besondere Fachkennt-
nisse und Spezialwerkzeuge. Bei Störungen empfehlen wir deshalb, einen
Fachbetrieb aufzusuchen.
Hinweis
● Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass
Kondenswasser aus dem Verdampfer des Kühlsystems nach unten tropft.
Dies ist normal und ist kein Anzeichen für ein Leck.
● Um die Heiz- bzw. Kühlleistung nicht zu beeinträchtigen und das Be-
schlagen der Scheiben zu verhindern, muss der Lufteinlass vor der Wind-
schutzscheibe frei von Eis, Schnee oder Blättern sein.
● Die aus den Düsen austretende und durch den ganzen Innenraum
strömende Luft wird über die zu diesem Zweck vorhandenen Schlitze ange-
saugt. Achten Sie deshalb darauf, dass diese Schlitze nicht durch Klei-
dungsstücke usw. verdeckt werden.
● Die Klimaanlage arbeitet am wirkungsvollsten, wenn die Fenster und das
Schiebe-/Ausstelldach* geschlossen sind. Ist jedoch der Innenraum durch
Sonneneinstrahlung stark aufgeheizt, kann das kurzzeitige Öffnen der Fens-
ter den Abkühlvorgang beschleunigen.
● Wenn der Umluftbetrieb eingeschaltet ist, sollte nicht geraucht werden,
da sich der angesaugte Rauch auf dem Verdampfer der Klimaanlage absetzt
und zu dauerhaften Geruchsbelästigungen führt.
● Es wird empfohlen, die Klimaanlage mindestens einmal im Monat einzu-
schalten, damit die Dichtungen und Verbindungsstellen der Anlage ge-
schmiert werden und somit dem Auftreten von Undichtigkeiten vorgebeugt
wird. Sollten Sie eine Minderung der Kälteleistung feststellen, wenden Sie
sich an einen Fachbetrieb, um die Anlage überprüfen zu lassen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

178Fahren

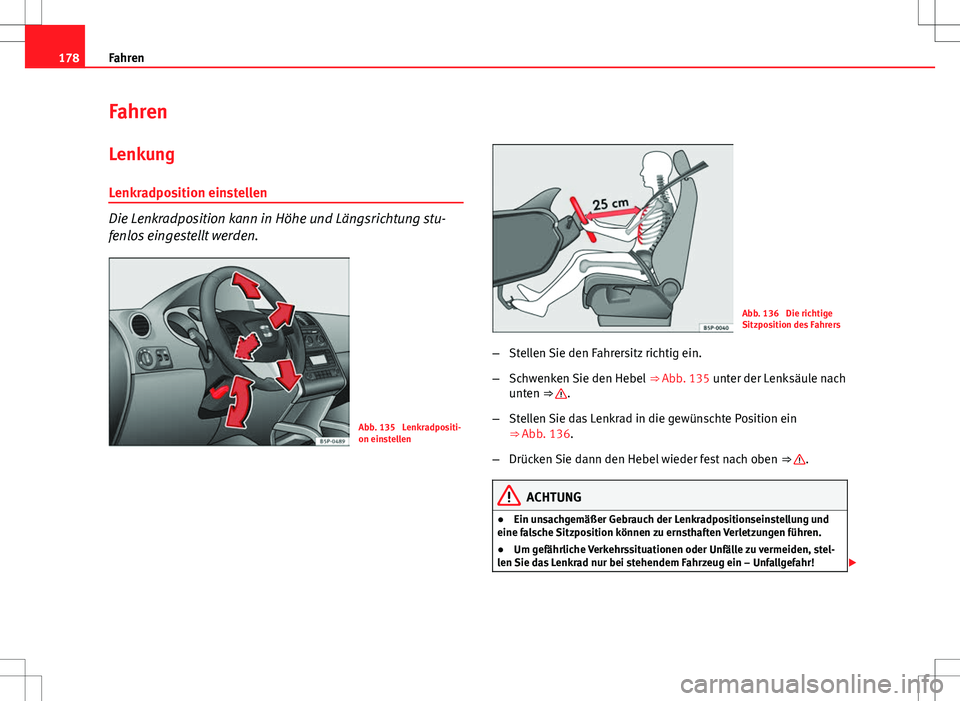

Fahren
Lenkung
Lenkradposition einstellen
Die Lenkradposition kann in Höhe und Längsrichtung stu-
fenlos eingestellt werden.
Abb. 135 Lenkradpositi-
on einstellen
Abb. 136 Die richtige
Sitzposition des Fahrers
– Stellen Sie den Fahrersitz richtig ein.
– Schwenken Sie den Hebel ⇒ Abb. 135 unter der Lenksäule nach
unten ⇒ 
.
– Stellen Sie das Lenkrad in die gewünschte Position ein
⇒ Abb. 136.
– Drücken Sie dann den Hebel wieder fest nach oben ⇒ 
.
ACHTUNG
● Ein unsachgemäßer Gebrauch der Lenkradpositionseinstellung und
eine falsche Sitzposition können zu ernsthaften Verletzungen führen.
● Um gefährliche Verkehrssituationen oder Unfälle zu vermeiden, stel-
len Sie das Lenkrad nur bei stehendem Fahrzeug ein – Unfallgefahr! 
